Höherer Wirkungsgrad - Geringere Kosten

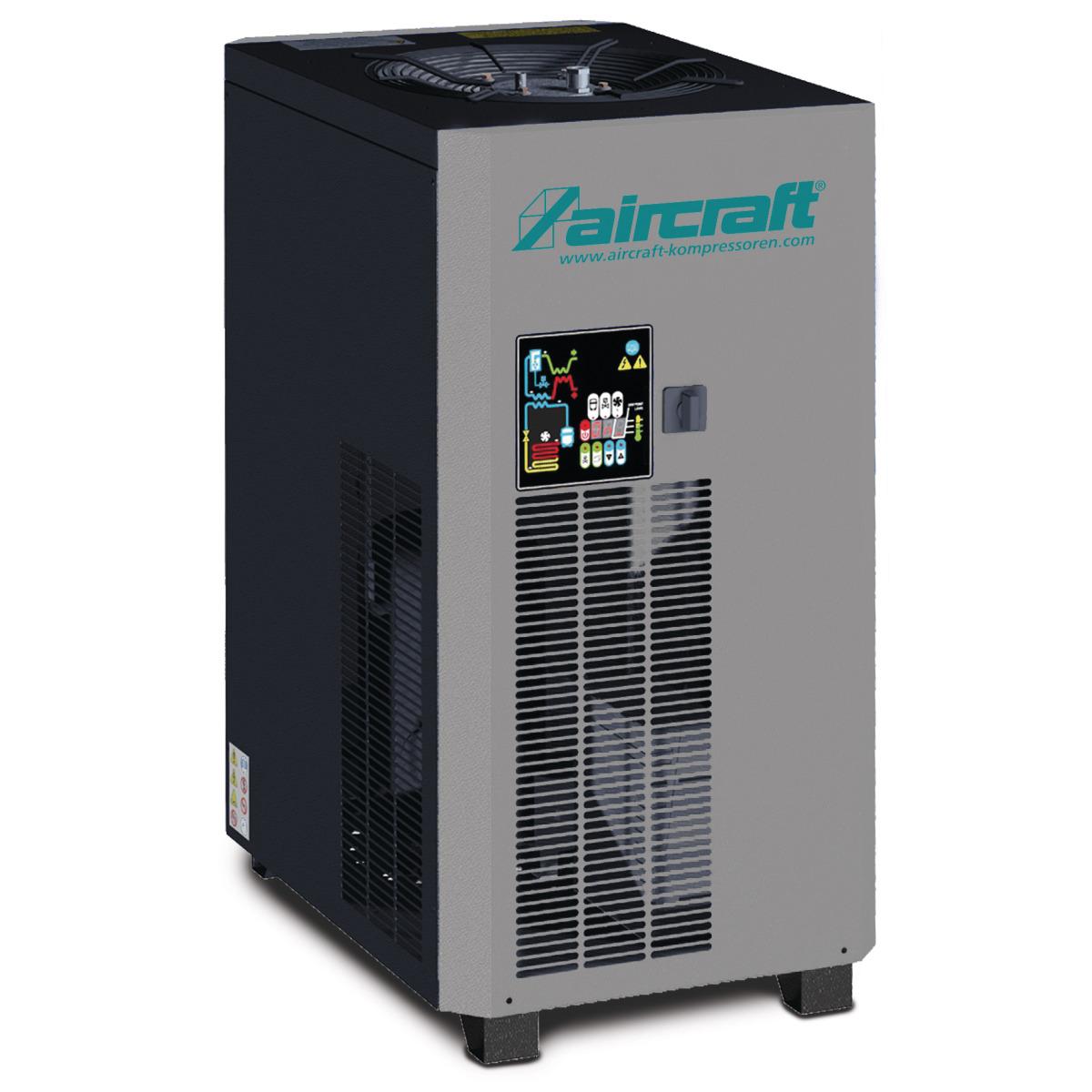

Die innovative und hoch effiziente ASD-Baureihe arbeitet mit einem patentierten 3-Kreis-Wärmetauschersystem. In Kombination mit dem Glykolkreislauf wird eine deutliche Energieeinsparung erzielt. Die Glykolmasse wirkt dabei wie ein kältespeicherndes Medium. Die ASD-Trockner sind besonders für den Teillastbetrieb und für unregelmäßigen Druckluftbedarf geeignet. Sie können dabei durch den Einsatz der ASD-Trockner spürbar Betriebs-Kosten einsparen.
Funktionsweise und Vorteile des Glykolkreislaufs
Das Wasser-Glykolgemisch wird abgekühlt, sobald nicht die gesamte Kälteenergie zum Abkühlen der Druckluft benötigt wird. Wenn der Kältekompressor bei Teillastbetrieb abschaltet, wird die Druckluft durch die in der Glykolmasse gespeicherte Kälte heruntergekühlt. Erst wenn die Masse nicht mehr kühl genug ist, schaltet sich der Kältekompressor wieder ein. Deshalb entfalten die ASD-Trockner besonders bei Teillastbetrieb und unregelmäßigen Druckluftbedarf ihr Einsparpotential. Wenn der Druckluft-Kompressor nach einer Pause wieder anläuft und Druckluft in das Leitungssystem abgibt, kühlen die ASD-Trockner diese Druckluft sofort auf Taupunkt, da die Glykolmasse sofort die dadurch erforderliche Temperatur bereitstellt. Viele andere Systeme, bei denen der Kältekompressor erst nach einer Anlaufzeit auf Betriebstemperatur herunterkühlen kann, lassen in dieser Zeit feuchte Luft ins Leitungsnetz strömen, mit allen nachteiligen Effekten.
Die Vorteile auf einen Blick
- Verbesserte Energieeffizienz dank patentiertem 3-Kreis-Wärmetauschersystem
- Energieeinsparung und längere Standzeit durch Abschalten des Kälte-Kompressors im Teillastbetrieb
- Optimale Taupunktregelung mit zusätzlichem Temperaturfühler für die Glykolsteuerung
- Kondensatableitung ohne Druckverlust durch integrierten elektronischen, niveauregulierten Kondensatabscheider
- Optimale Leistung unter sämtlichen Last- und Umgebungsbedingungen durch variable Lüfterdrehzahlregelung
- Durch Verwendung von Qualitätskomponenten Langlebigkeit und Veringerung von Servicekosten
- Betriebskostensenkung bei aktivem Umweltschutz
Die Funktionsweise des patentierten 3-Kreis-Wärmetauschersystems
- Warme mit Feuchtigkeit gesättigte Druckluft strömt in den Wärmetauscher.
- Ein Vorkühlen der Eingangsluft wird durch die gegenströmende kalte Ausgangsluft im Wärmetauscher verursacht.
- Eingangsluft wird durch den Kältemittelkreislauf auf Taupunkttemperatur gebracht, wobei Kondensat entsteht.
- Kondensat wird im integrierten elektronischen, niveauregulierten Kondensatabscheider aufgefangen und abgeführt.
- Glykolkreislauf speichert überschüssige Energie und kühlt die Eingangsluft bei Teillast.
- Der Kälte-Kompressor schaltet bei Teillast ab, wodurch sich seine Standzeit bis zu verdoppeln kann.
(Erläuterung in Produktbeschreibung Serie ASD unter "Funktionsweise und Vorteile des Glykolkreislaufs")
Hersteller
Aircraft Kompressorenbau und Maschinenhandel GmbH
Gewerbestraße Ost 6, 4921 Hohenzell, Österreich
info@aircraft.at
Technische Daten:
- Luftvolumenstrom l/min: 8000 l/min
- Luftvolumenstrom m³/h: 480 m³/h
- Höchstdruck: 16 bar
- Luftanschluss: 1 1/2 "
- Leistungsaufnahme: 1.28 kW
Abmessungen und Gewichte
- Länge (Produkt) ca.: 500 mm
- Breite/Tiefe (Produkt) ca.: 730 mm
- Höhe (Produkt) ca.: 980 mm
- Gewicht (Netto) ca.: 130 kg
Betriebsbedingungen
- Max. Drucklufteintrittstemperatur t1: 60 °C
- Umgebungstemperatur ta. max.: 50 °C
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
