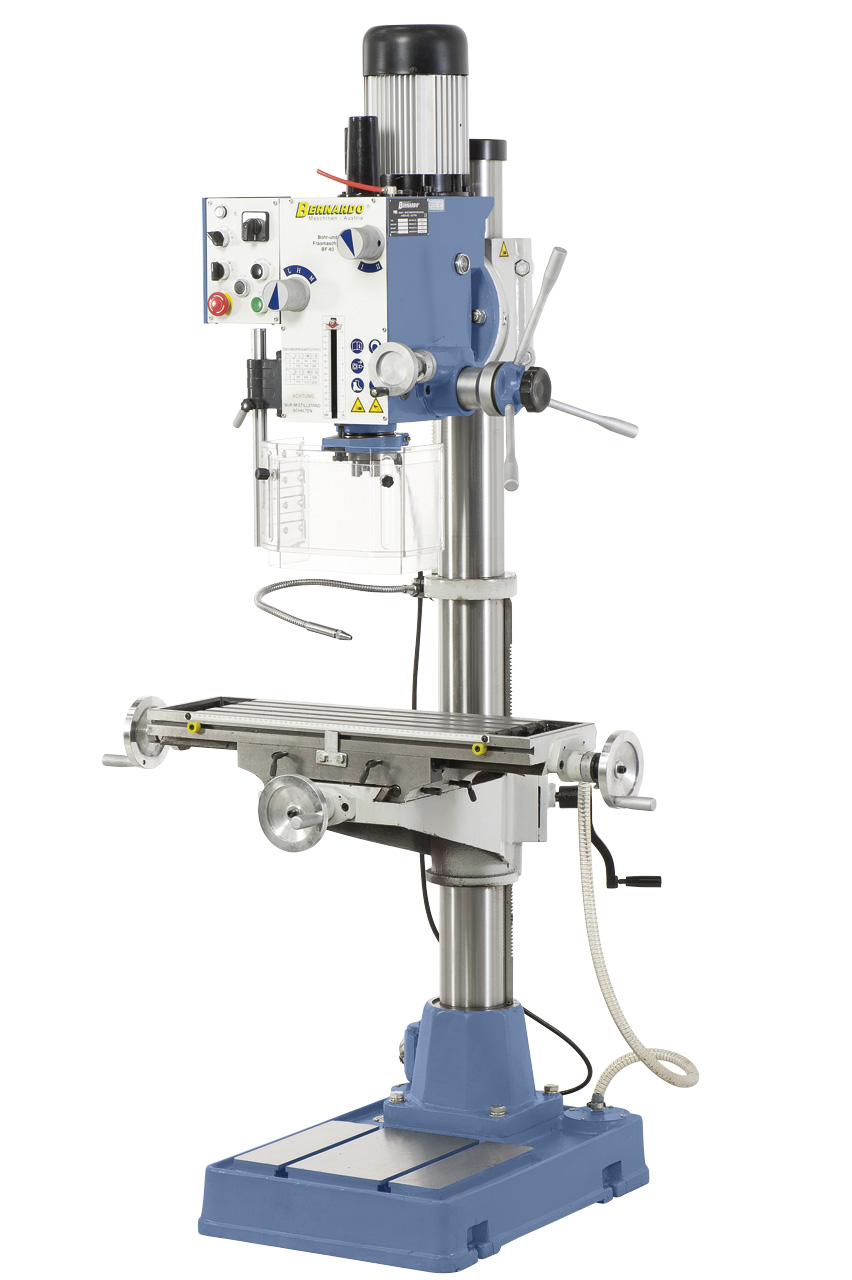

Bernardo Bohr- und Fräsmaschinen BF 40
Die präzise Bohr- und Fräsmaschine BF 40 ist für Bohr-, Fräs- und Senkarbeiten bestens geeignet. Durch den dreh- und schwenkbaren Getriebekopf ist diese Maschine vielseitig einsetzbar in Reparaturbetrieben, mechanischen Werkstätten sowie im Ausbildungsbereich.
Technische Spezifiaktion
|
Bohrleistung in Stahl |
32 mm |
|
Bohrleistung in Guss |
40 mm |
|
Ausladung |
272 mm |
|
Spindeldrehzahl |
(12) 50 - 2520 U/min |
|
Spindelaufnahme |
MK 4 |
|
Pinolenhub |
130 mm |
|
Tischgröße |
730 x 210 mm |
|
T-Nutengröße |
14 mm |
|
Abstand Spindel / Tisch max. |
720 mm |
|
Abstand Spindel / Bodenplatte max. |
1220 mm |
|
Verfahrweg (x / y) |
500 / 180 mm |
|
Höhenverstellung Fräskopf |
430 mm |
|
Säulendurchmesser |
115 mm |
|
Bodenplatte |
400 x 310 mm |
|
Motor-Abgabeleistung S1 100% |
0,85 / 1,1 kW |
|
Motor-Aufnahmeleistung S6 40% |
1,1 / 1,5 kW |
|
Maschinenabmessung (B x T x H) |
1030 x 700 x 2145 mm |
|
Gewicht ca. |
375 kg |

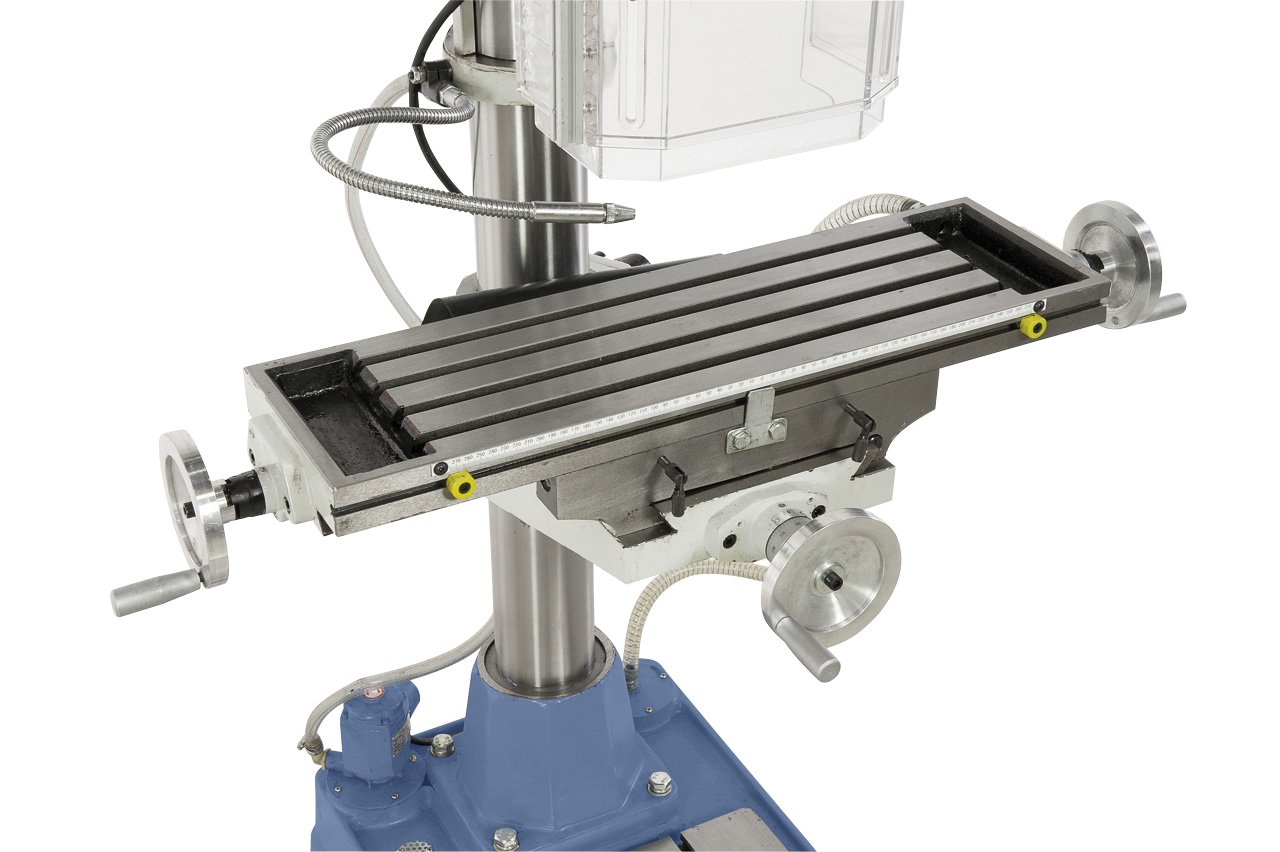

Großdimensionierter Kreuztisch mit T-Nuten und Kühlmittelrinne

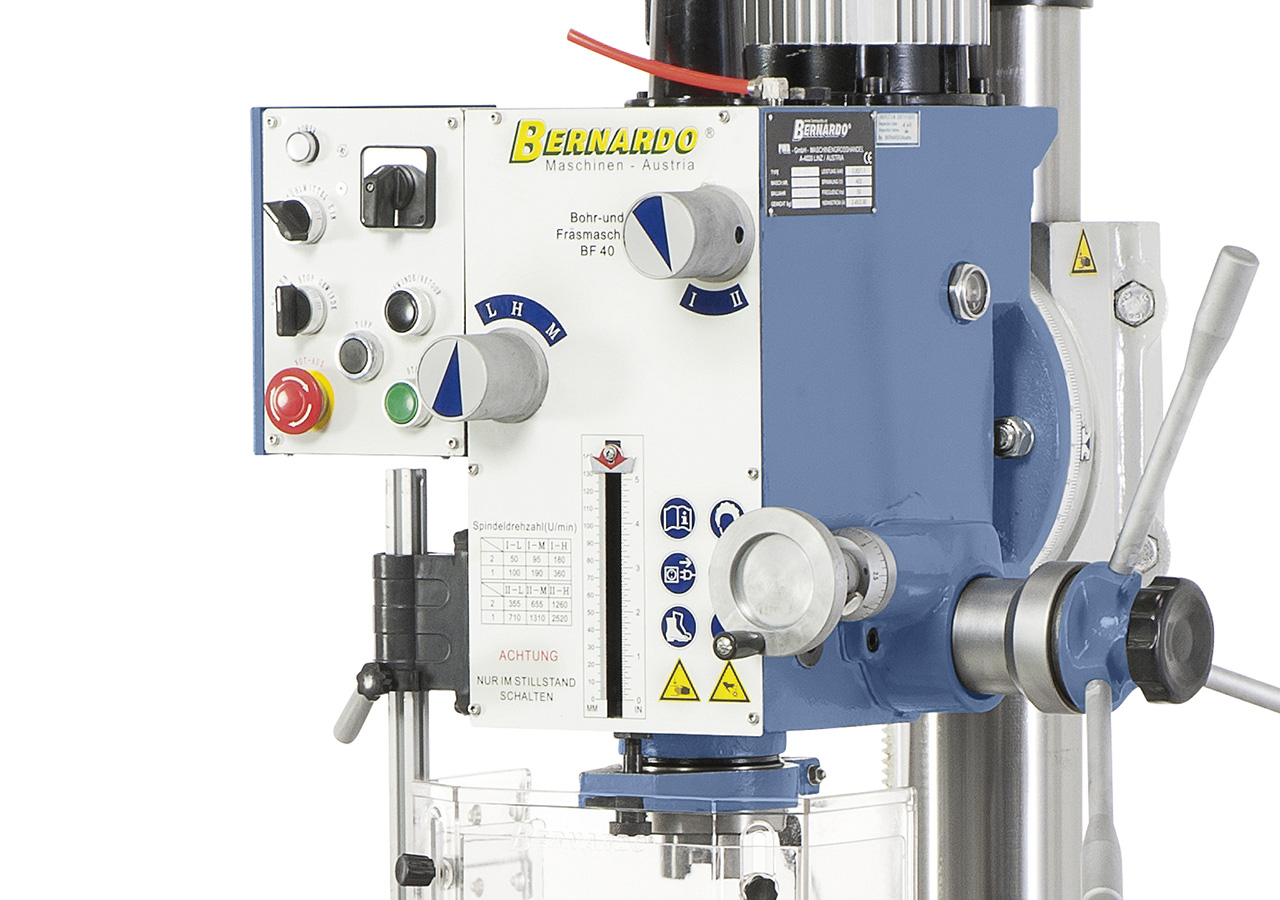

Ãœbersichtlich angebrachte Schalt- und Bedienelemente am Getriebekopf

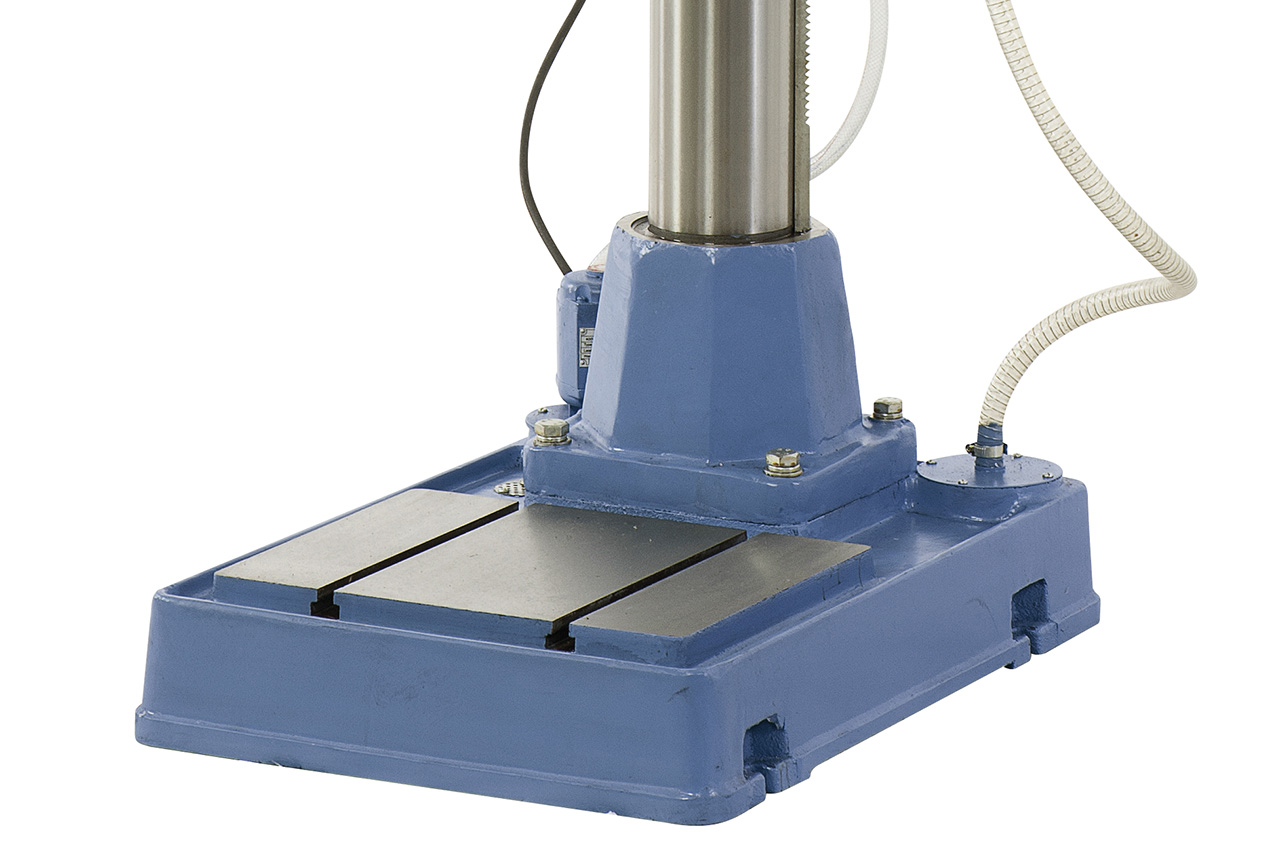

Präzise oberflächenbearbeiteter Maschinenfuß mit T-Nuten zum Aufspannen von besonders hohen Werkstücken

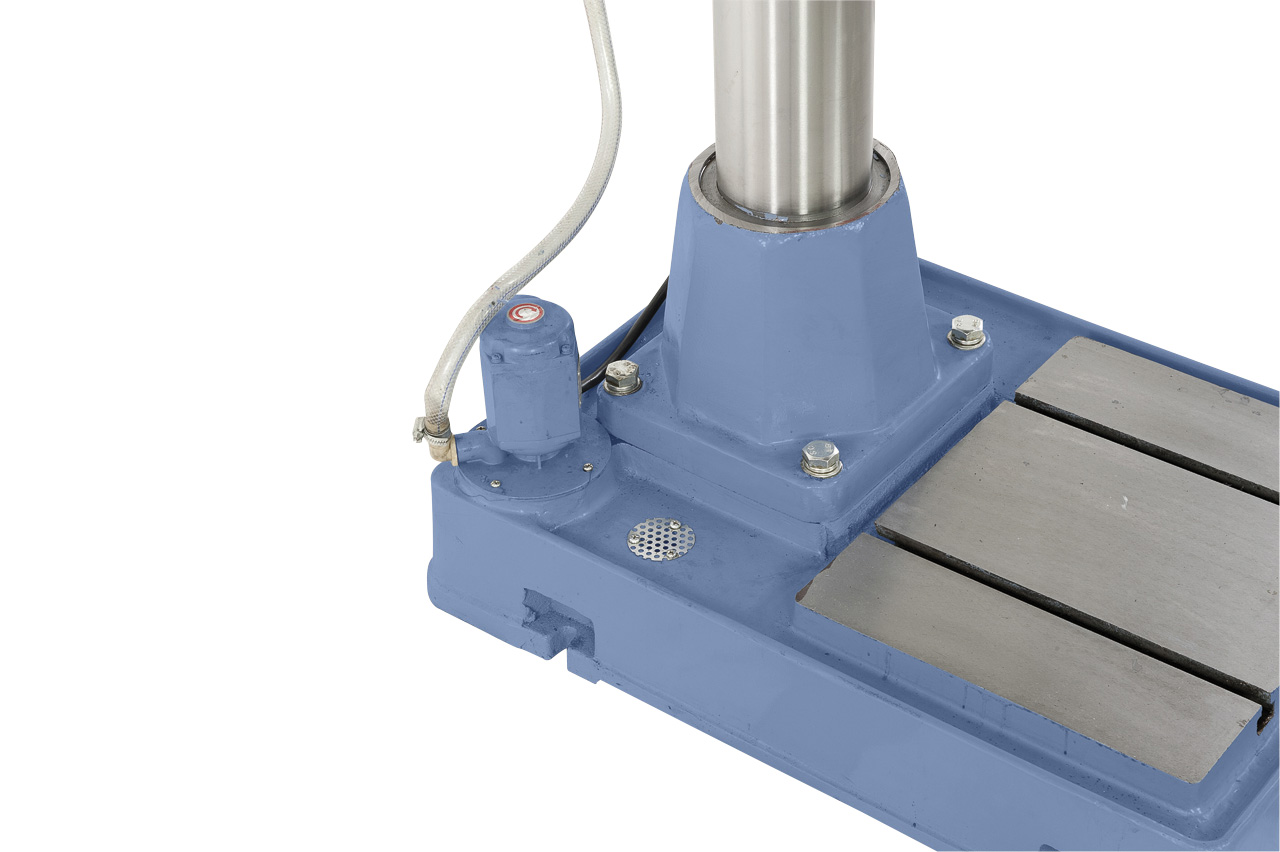

Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten

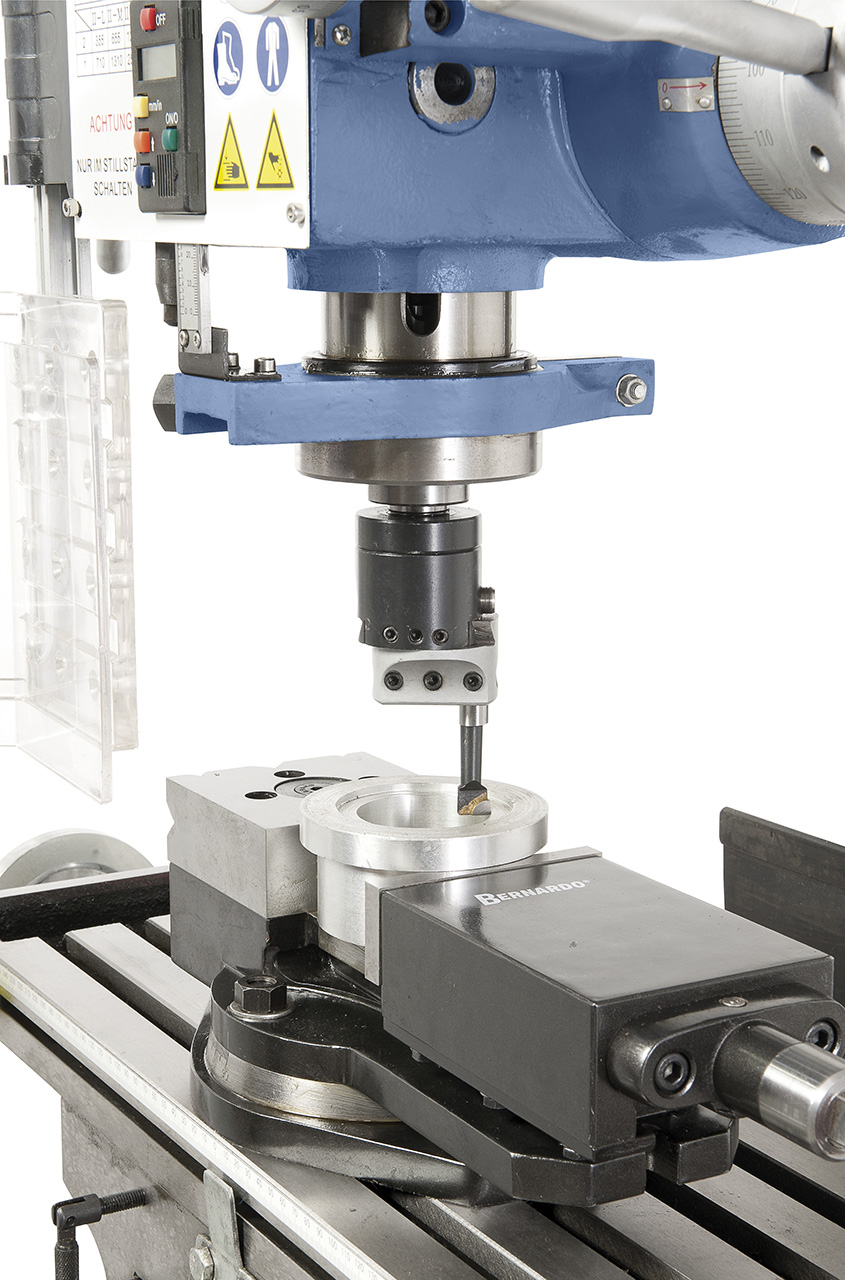

Ausbohren mit Ausdrehkopf
Schraubstock und Audrehkopf nicht im Lieferumfang enthalten optional erhältlich

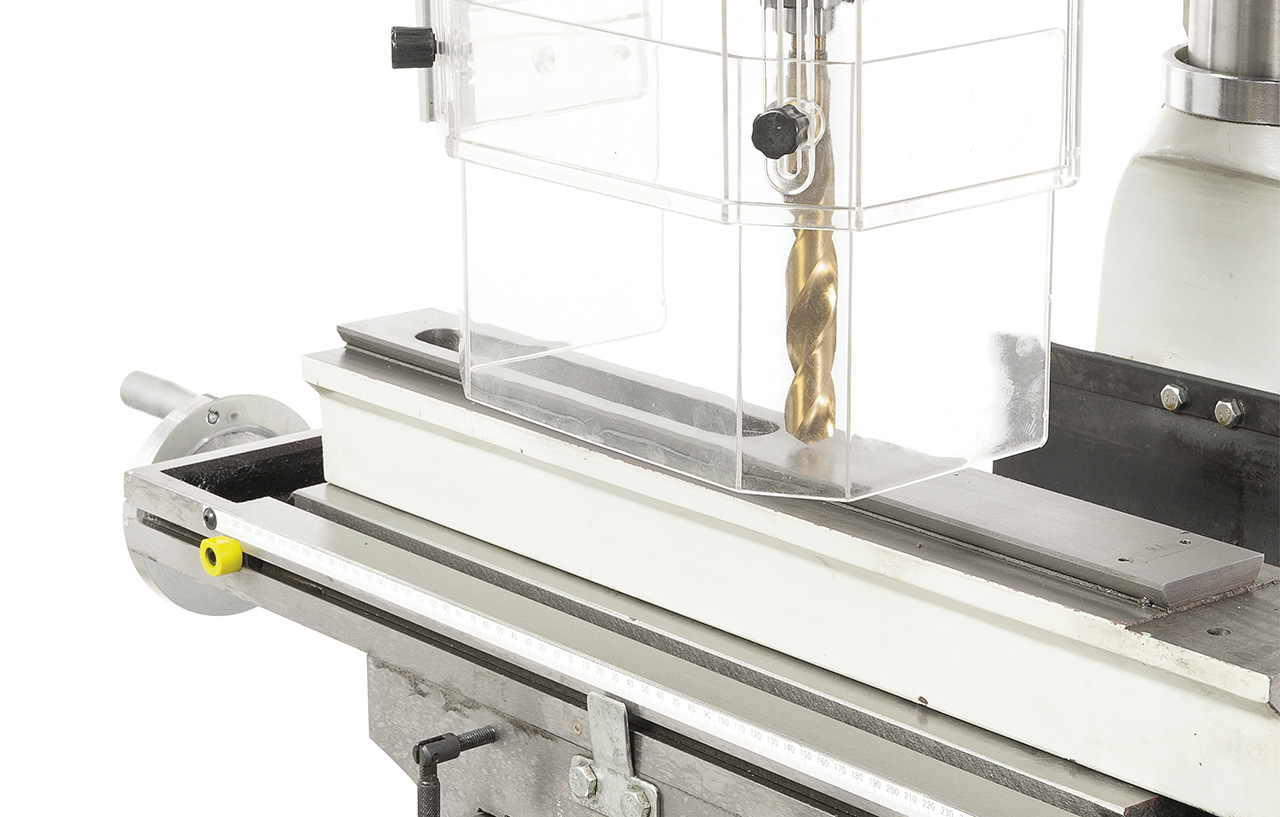

Großdimensionierter Kreuztisch zum Aufspannen von langen Werkstücken
Bohrer nicht im Lieferumfang enthalten optional erhältlich
Features
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden, ...
- Bearbeiteter Maschinenfuß zum Aufspannen von besonders hohen Werkstücken
- 2-Stufenmotor mit 12 schaltbaren Geschwindigkeiten
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm / B 18
- Bohrfutterdorn MK 4 / B18
- Reduzierhülse MK 4 / 3
- Messerkopffräser 80 mm
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- Anzugsspindel M16
- Kühlmitteleinrichtung
- Längsmeßskala
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- Reduzierhülse MK 4 / 2 (Art.Nr.:24-1024)
- Reduzierhülse MK 4 / 3 (Art.Nr.:24-1025)
- Gewindeschneidapparat MK 4, M 3 - M 12 (Art.Nr.:24-1091)
- Fräser-Spannzangenfutter-Set ER 40, MK 4, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1007)
- Horizontal- u. Vertikalrundtisch HV 6 (Art.Nr.:27-1000)
- Halb-Universal-Teilkopf BS-0 (Art.Nr.:27-1045)
- Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
- Industrie-Bohrmaschinenschraubstock BMI 125 (Art.Nr.:28-2016)
- Schnellspann - Bohrmaschinenschraubstock BMS 100 QC (Art.Nr.:28-2021)
- Maschinenschraubstock KV 125 (Art.Nr.:28-2081)
- Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
- Digital-Tiefenmessschraube 0 - 100 mm / 0,001 mm (Art.Nr.:31-1070)
- Kantentaster 5-tlg. (Art.Nr.:32-1067)
- 2D-Präzisions-Zentriergerät (Art.Nr.:32-1070)
- Parallelunterlagen-Satz 28-tlg. (Art.Nr.:35-1020)
- Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- LED - Maschinenleuchte LED 2 / 24 V mit flexiblem Arm (Art.Nr.:52-1019)
- Maschinenschuh MS 80 (Art.Nr.:53-2000)
- Bernardo Bohrmilch DRILL, 1:20 verdünnbar, im 5 l Kanister (Art.Nr.:54-1200)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
