Bernardo Bohr- und Fräsmaschinen FM 40
Mit der Bohr- und Fräsmaschine FM 40 hat man die Möglichkeit Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchzuführen. Durch die kompakte Bauweise und dem großen Leistungsbereich ist dieses Modell optimal geeignet für Modellbauer, Handwerker und Reparaturwerkstätten.
Technische Spezifiaktion
|
Bohrleistung in Stahl |
32 mm |
|
Bohrleistung in Guss |
40 mm |
|
Ausladung |
270 mm |
|
Spindeldrehzahl |
(12) 50 - 2520 U/min |
|
Spindelaufnahme |
MK 3 |
|
Pinolenhub |
130 mm |
|
Tischgröße |
730 x 210 mm |
|
Verfahrweg (x / y) |
545 / 210 mm |
|
Fräskopf schwenkbar |
-90° bis +90° |
|
Abstand Spindel / Tisch |
95 - 420 mm |
|
Höhenverstellung Fräskopf |
325 mm |
|
T-Nutengröße |
14 mm |
|
Säulendurchmesser |
115 mm |
|
Motor-Abgabeleistung S1 100% |
0,85 / 1,1 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
1,1 / 1,5 kW (400 V) |
|
Maschinenabmessung (B x T x H)* |
1100 x 800 x 1400 mm |
|
Gewicht ca. |
275 kg |

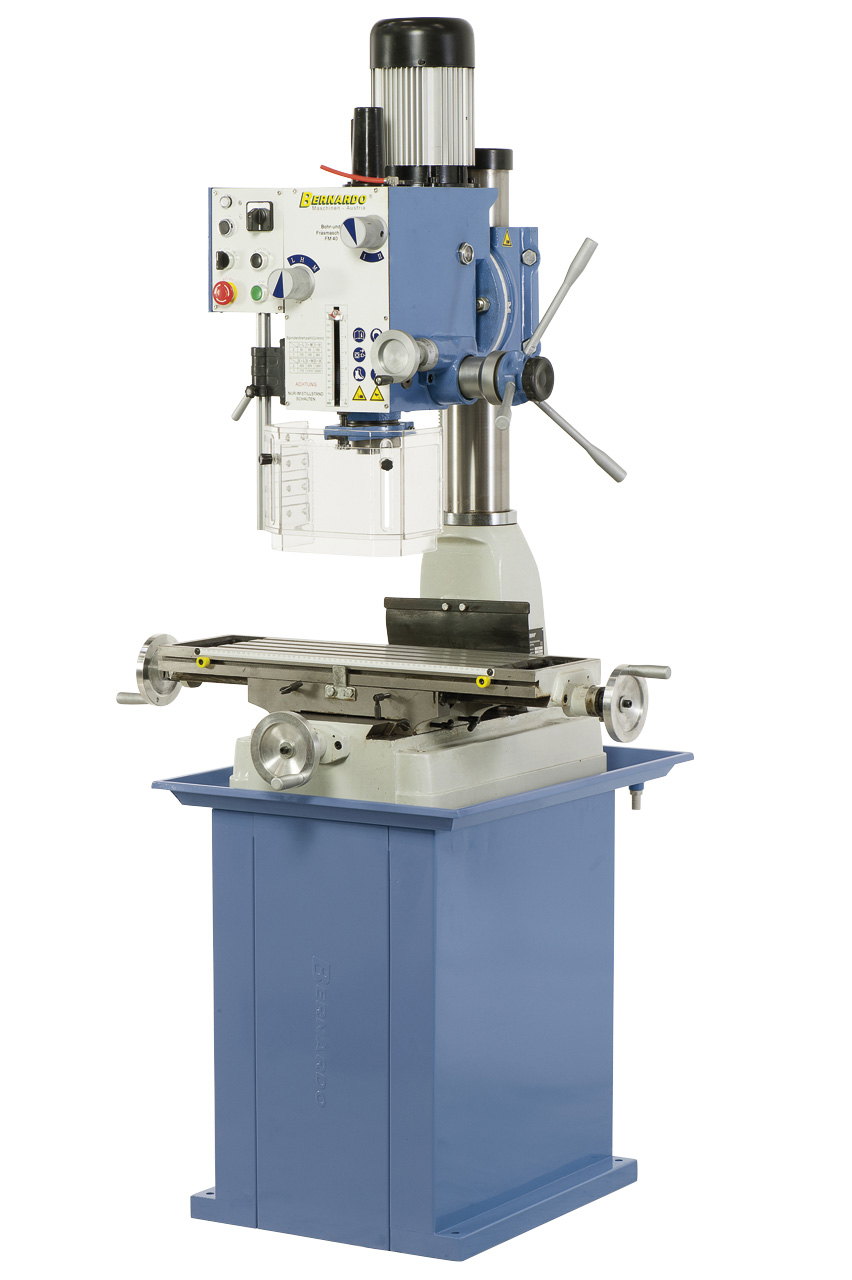

* ohne Untergestell nicht im Lieferumfang enthalten optional erhältlich

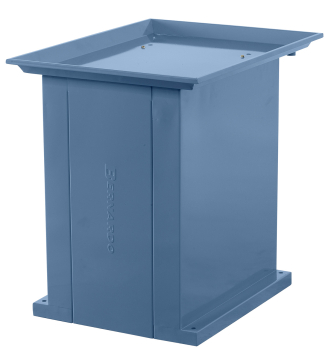

Untergestell nicht im Lieferumfang enthalten optional erhältlich

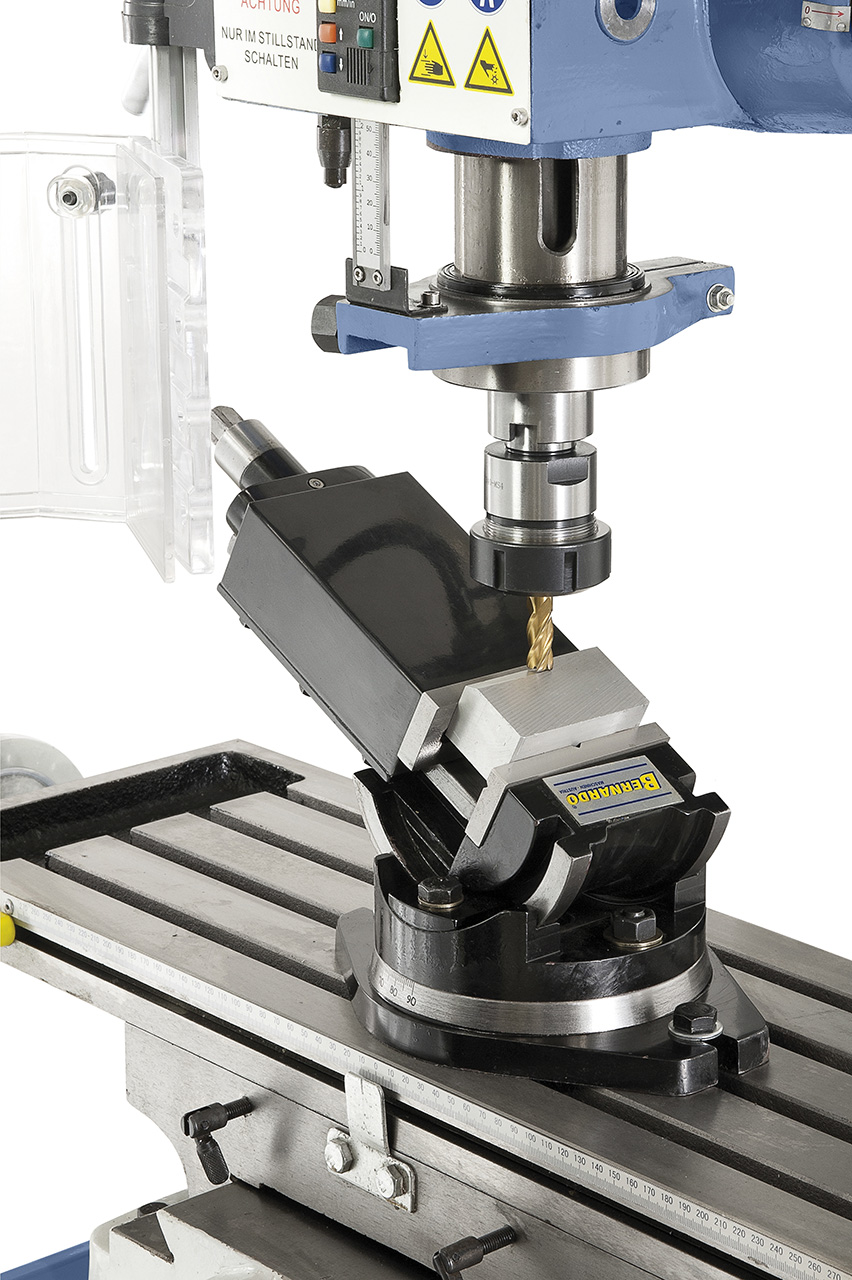

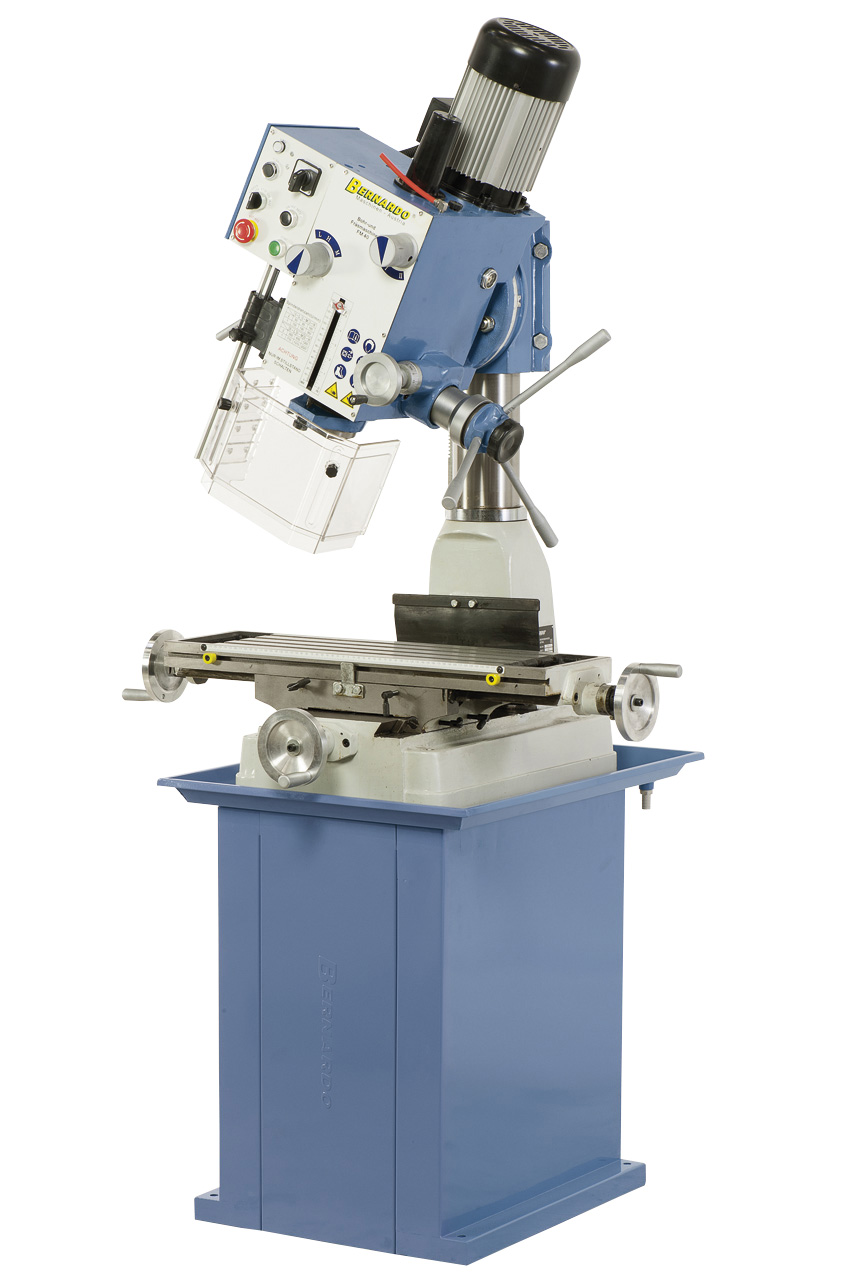

FM 40 mit schräggestelltem Fräskopf zum Winkelbohren nicht im Lieferumfang enthalten optional erhältlich

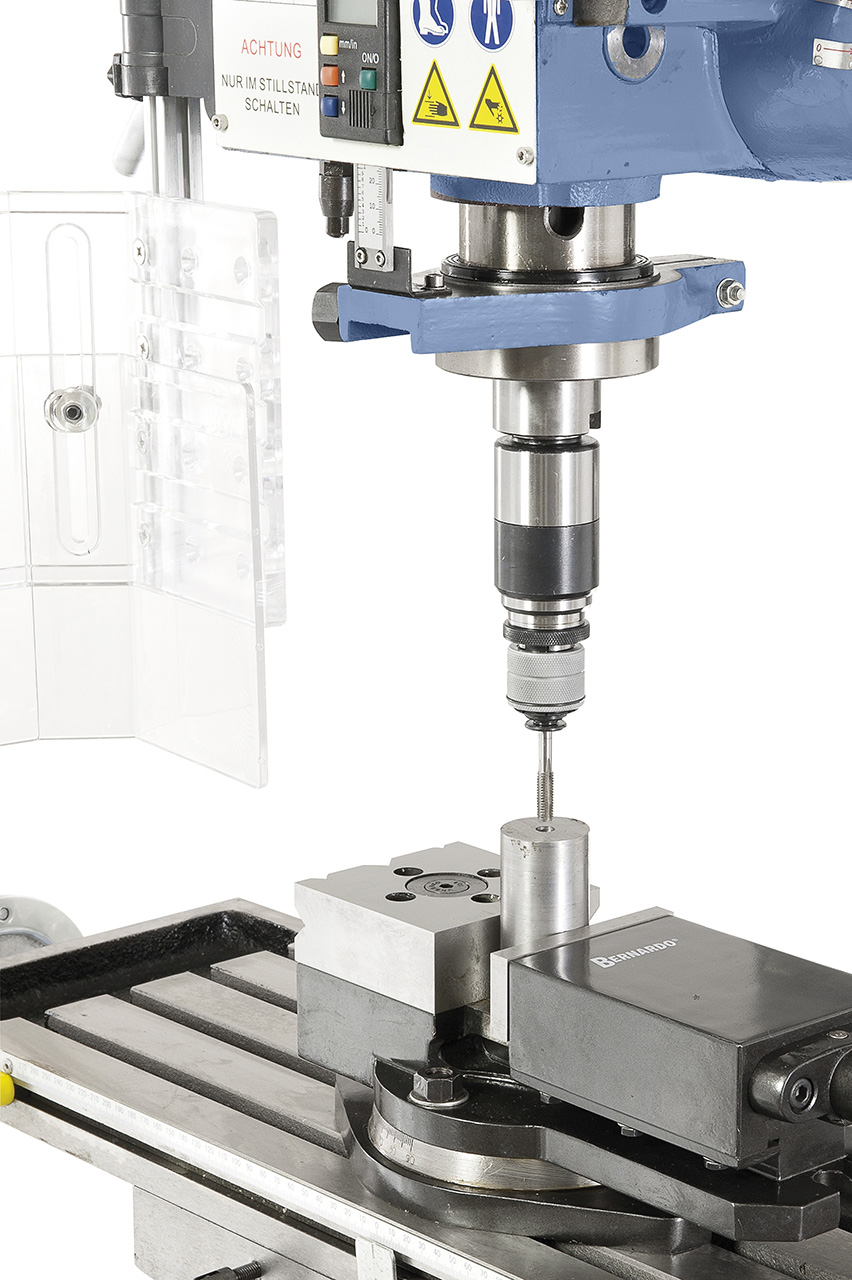

Gewindeschneiden nicht im Lieferumfang enthalten optional erhältlich
Nutfräsen nicht im Lieferumfang enthalten optional erhältlich

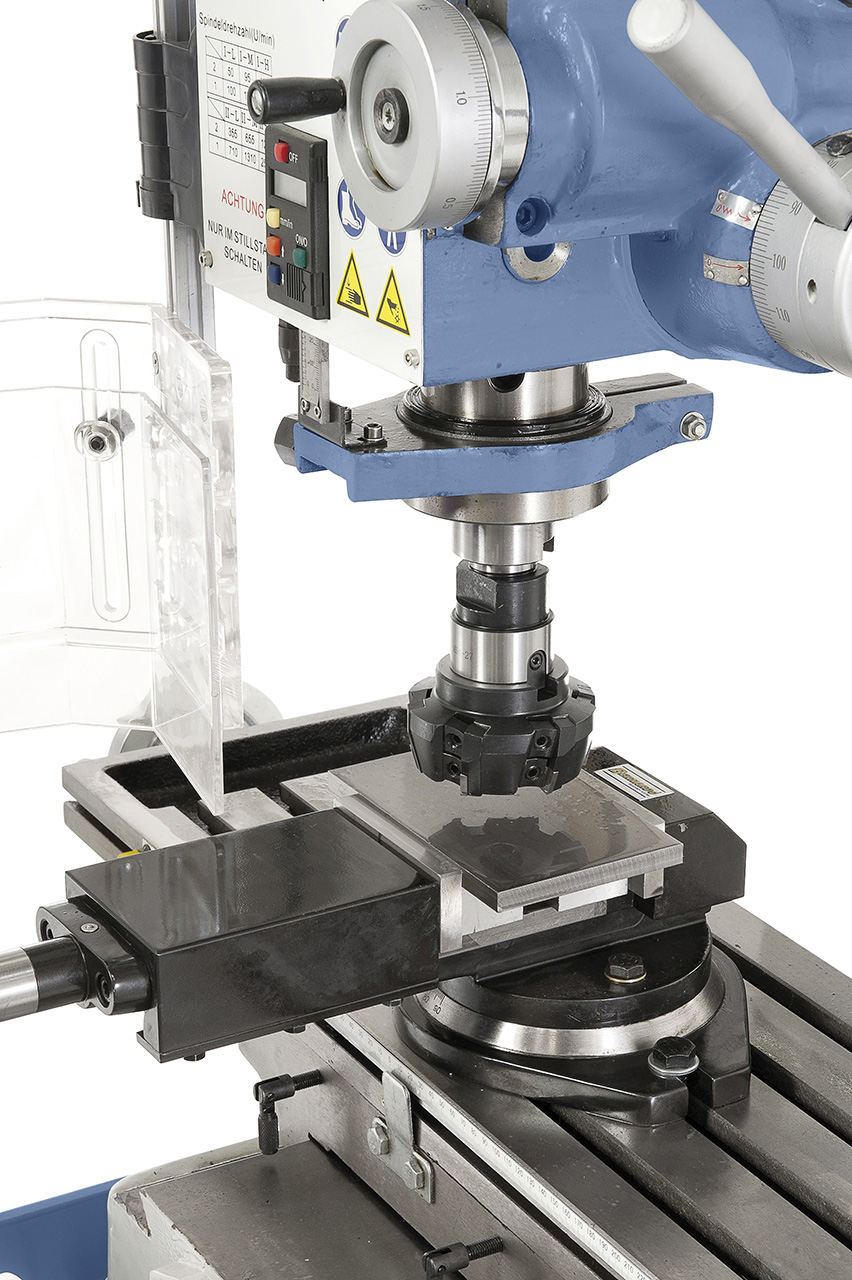

Fräsen mit Messerkopf nicht im Lieferumfang enthalten optional erhältlich

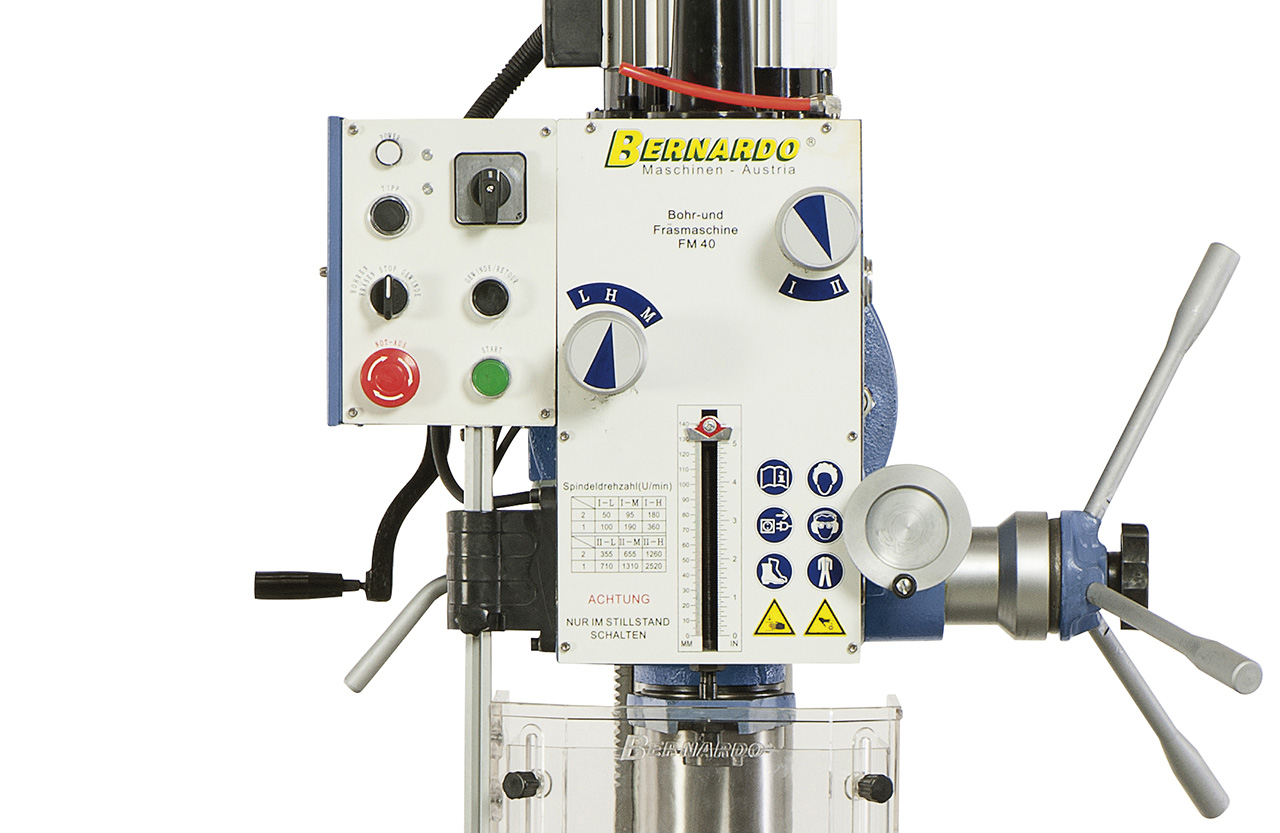

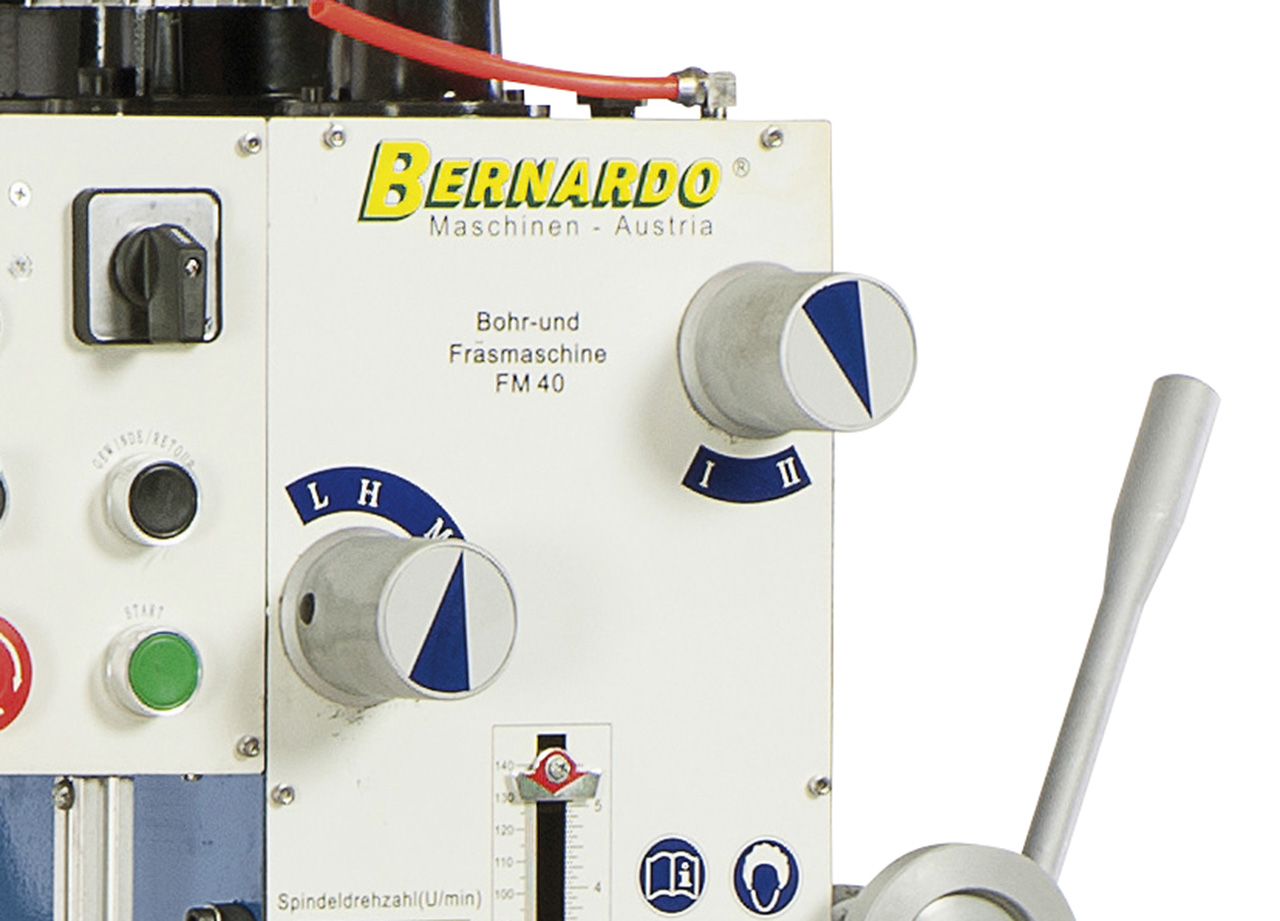

Ãœbersichtlich angeordnete Schaltelemente (Gewindebohren, Start-Stop,...)

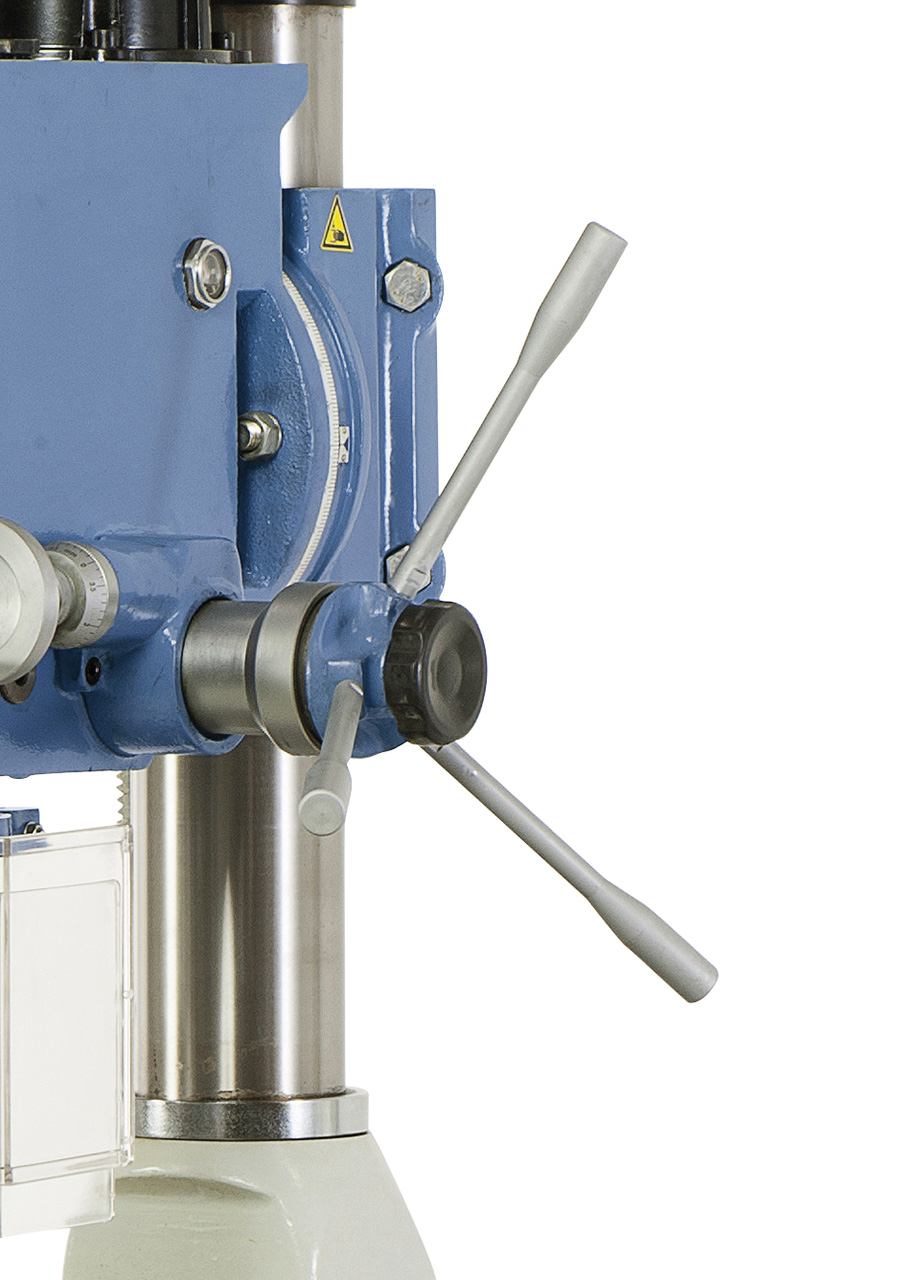

Großdimensionierter Sterngriff für leichte Pinolenzustellung beim Bohren, Handrad mit Skala für genaues Zustellen beim Fräsen.
Einfacher und schneller Drehzahlwechsel mittels Schalthebel an der Vorderseite der Maschine.
Features
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
- Schwere, stabile Gussausführung
- Vielseitige Anwendungsmöglichkeiten
- Keilleisten beim Kreuztisch nachstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Großer Drehzahlbereich 50 - 2520 U/min (12 Stufen)
- Rechts- Linkslaufeinrichtung zum Gewindeschneiden
- Getriebekopf 180° schwenkbar
- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
Lieferumfang:
- Anzugsspindel
- Zahnkranzbohrfutter 1 - 16 mm
- Reduzierhülse
- Messerkopffräser 80 mm
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- Längsmeßskala
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- Fräser-Spannzangenfutter-Set ER 32, MK 3, 3 - 20 mm, 13-tlg. (Art.Nr.:26-1004)
- Fräser-Spannzangenfutter-Set ER 40, MK 3, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1006)
- Gewindeschneidapparat SUPER M 5 - M 12 (Art.Nr.:24-1096)
- Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
- Aufnahmeschaft für Plan- und Ausdrehkopf MK 3 (Art.Nr.:25-1007)
- Horizontal- u. Vertikalrundtisch HV 8 - 200 mm (Art.Nr.:27-1001)
- Horizontal- u. Vertikalrundtisch RT 5 - 125 mm (Art.Nr.:27-1033)
- Halb-Universal-Teilkopf BS-0 (Art.Nr.:27-1045)
- Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
- Zweiachs-Präzisions-Maschinenschraubstock PTS 100 (Art.Nr.:28-2033)
- Maschinenschraubstock KV 125 (Art.Nr.:28-2081)
- Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
- 2-D-Präzisions-Zentriergerät (Art.Nr.:32-1070)
- Konusbohrerkassette Satz B, MK 2/3, 14,5 - 30 mm, 9-tlg. (Art.Nr.:41-1051)
- Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- Planfräser 75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
- Universal-Kühlmitteleinrichtung mit Metallbehälter 11 Liter - 400 V (Art.Nr.:51-1000)
- Universal-Kühlmitteleinrichtung mit Plastikbehälter 10 Liter - 230 V (Art.Nr.:51-1003)
- Automatischer Frästischvorschub AL 500 D (Art.Nr.:53-1005)
- Untergestell BF 3 mit Spänewanne (Art.Nr.:56-1015)
- Untergestell Model BF 3 Deluxe mit Spänewanne (Art.Nr.:56-1017)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
