Die Bohr- und Fräsmaschine FM 45 V bietet durch den serienmäßigen Pinolenvorschub und der digitalen Pinolenhubanzeige ein optimales Preis-Leistungsverhältnis. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Digitalanzeige ausgestattet.
Technische Spezifiaktion|
Bohrleistung in Stahl |
32 mm |
|
Bohrleistung in Guss |
40 mm |
|
Ausladung |
260 mm |
|
Spindeldrehzahl |
(12) 50 - 2520 U/min |
|
Spindelaufnahme |
MK 4 |
|
Pinolenhub |
120 mm |
|
Pinolenvorschub |
(3) 0,12 / 0,19 / 0,26 mm/U |
|
Tischgröße / T-Nutengröße |
820 x 240 mm / 14 mm |
|
Abstand Spindel / Tisch |
40 - 440 mm |
|
Verfahrweg (x / y) |
550 / 140 mm |
|
Fräskopf schwenkbar |
-90° bis + 90° |
|
Höhenverstellung Fräskopf |
400 mm |
|
T-Nuten Abstand |
55 mm |
|
Motor-Abgabeleistung S1 100% |
0,85 / 1,1 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
1,1 / 1,5 kW (400 V) |
|
Maschinenabmessung (B x T x H)* |
1150 x 850 x 1450 mm |
|
Gewicht ca. |
300 kg |
Untergestell nicht im Lieferumfang enthalten optional erhältlich

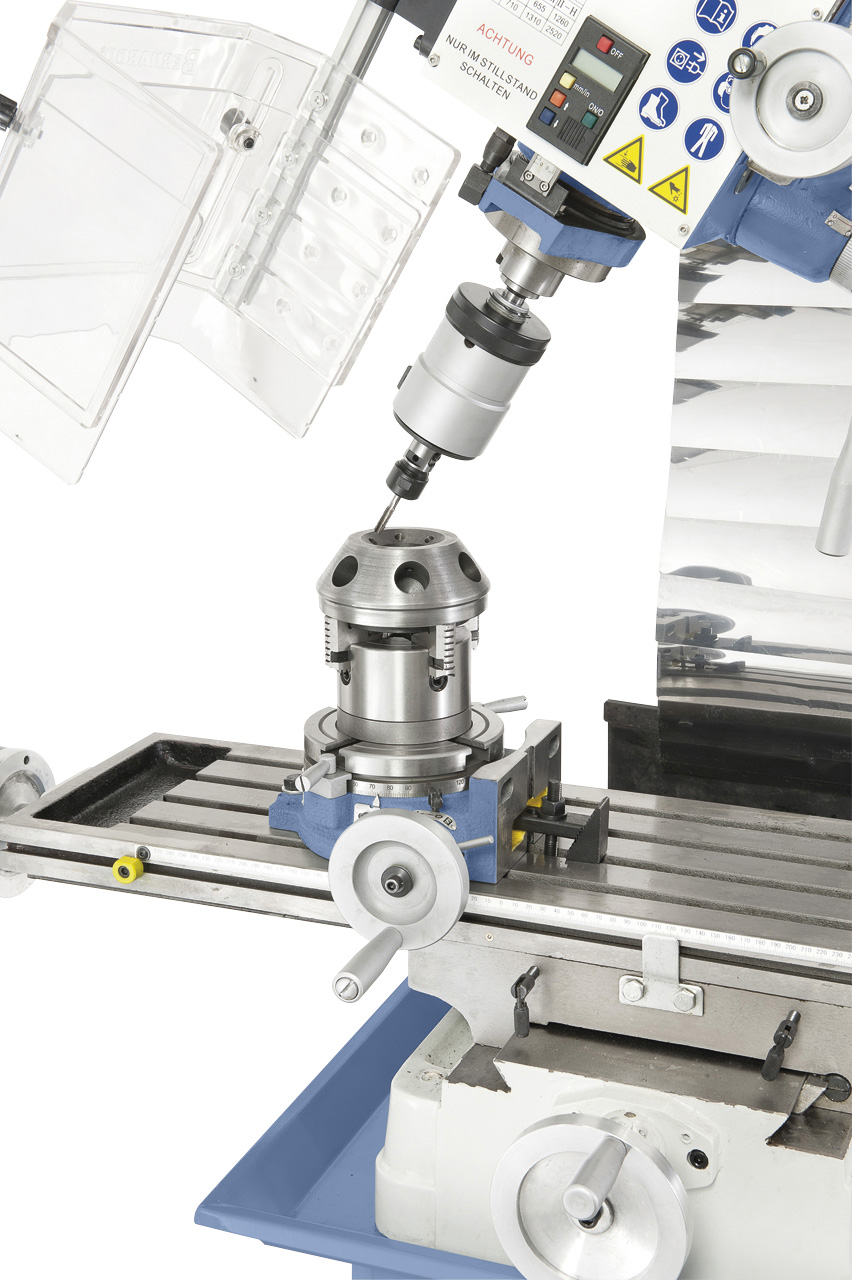

Gewindebohren mit Rundtisch nicht im Lieferumfang enthalten optional erhältlich

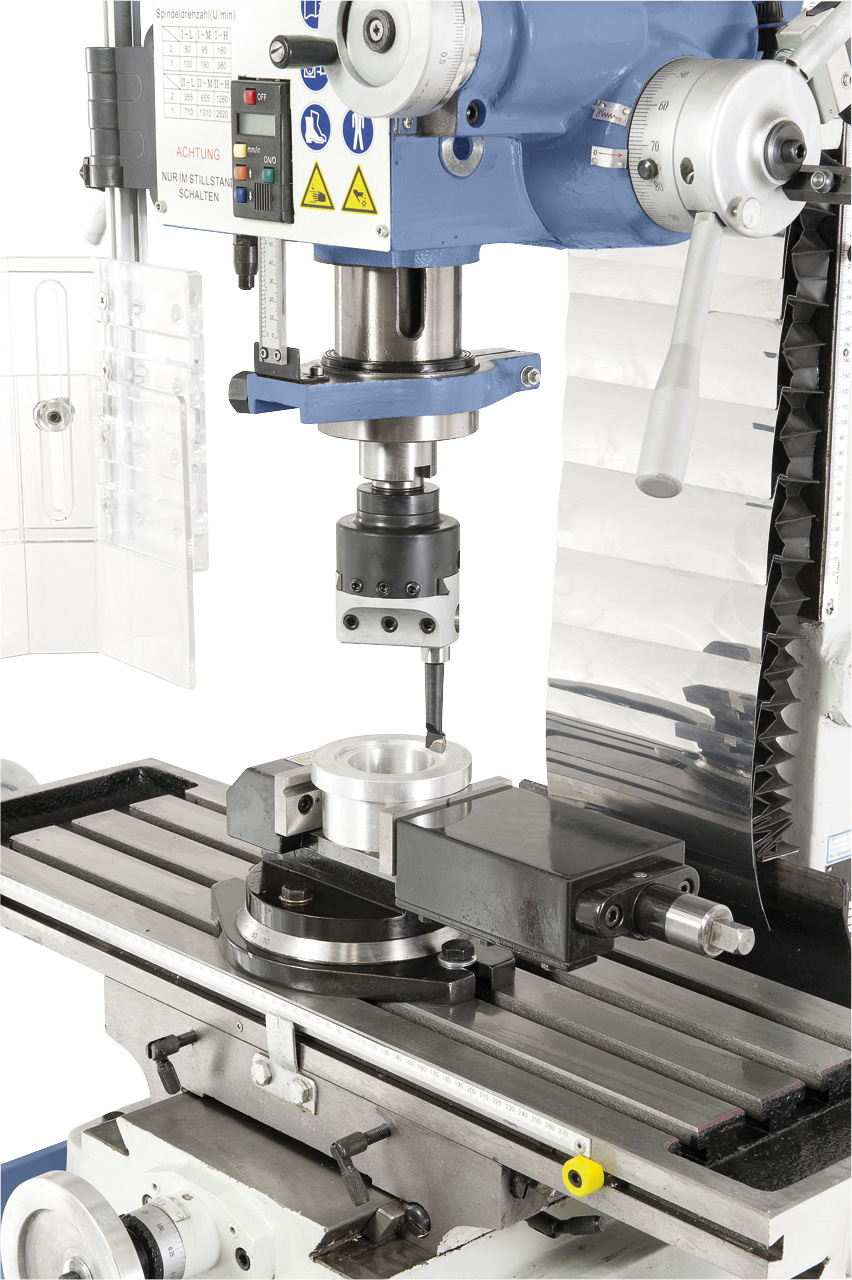

Ausbohren mit Ausdrehkopf nicht im Lieferumfang enthalten optional erhältlich

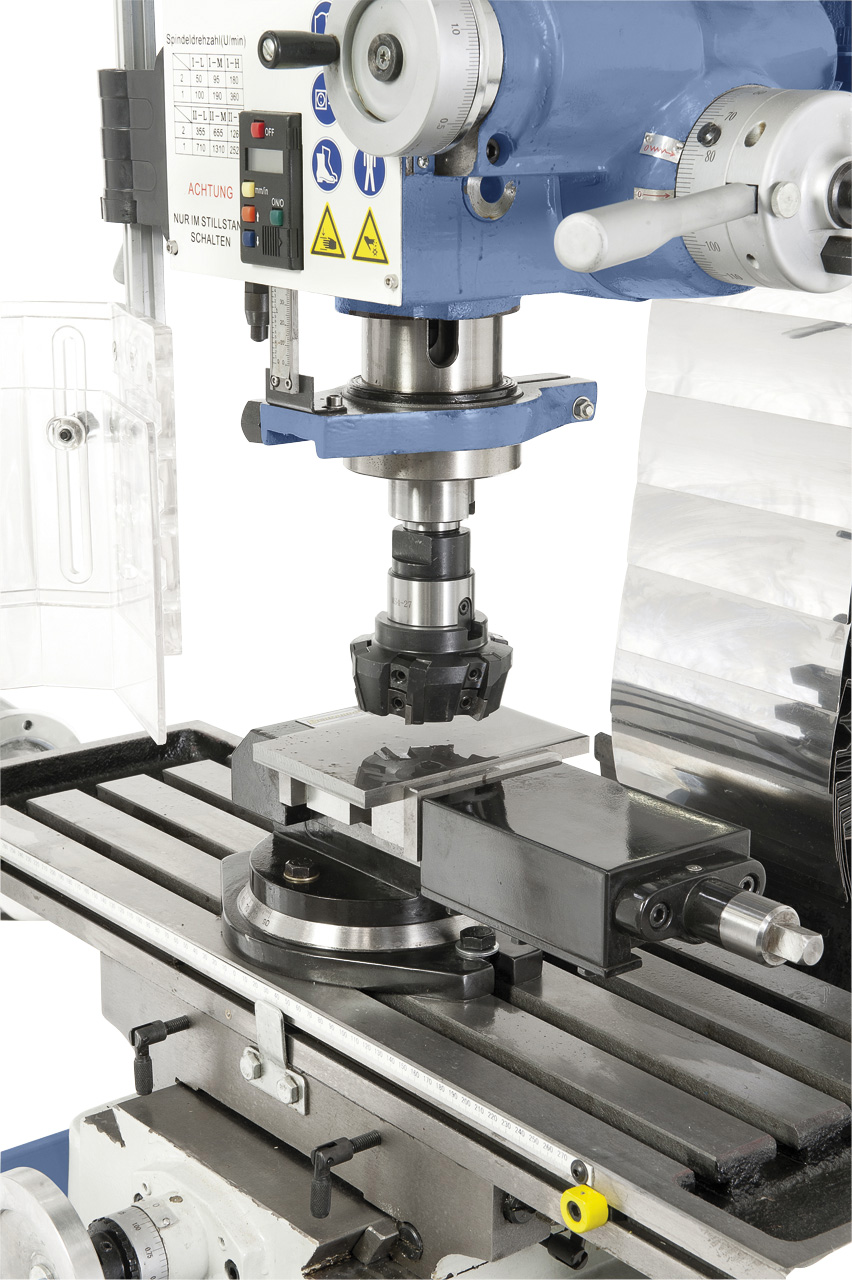

Fräsen mit Planfräser (Art. Nr. 42-1085) nicht im Lieferumfang enthalten optional erhältlich

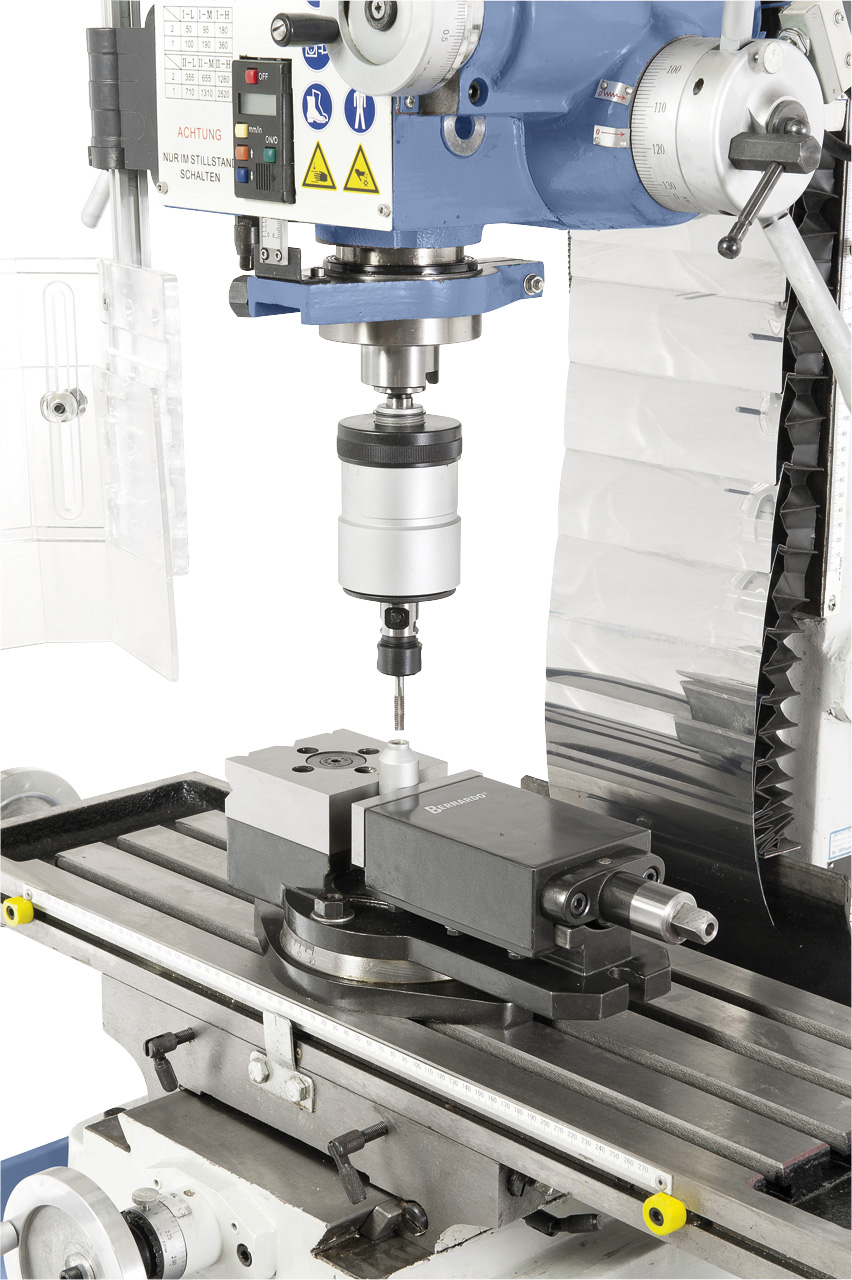

Gewindebohren (Art. Nr. 24-1096) nicht im Lieferumfang enthalten optional erhältlich

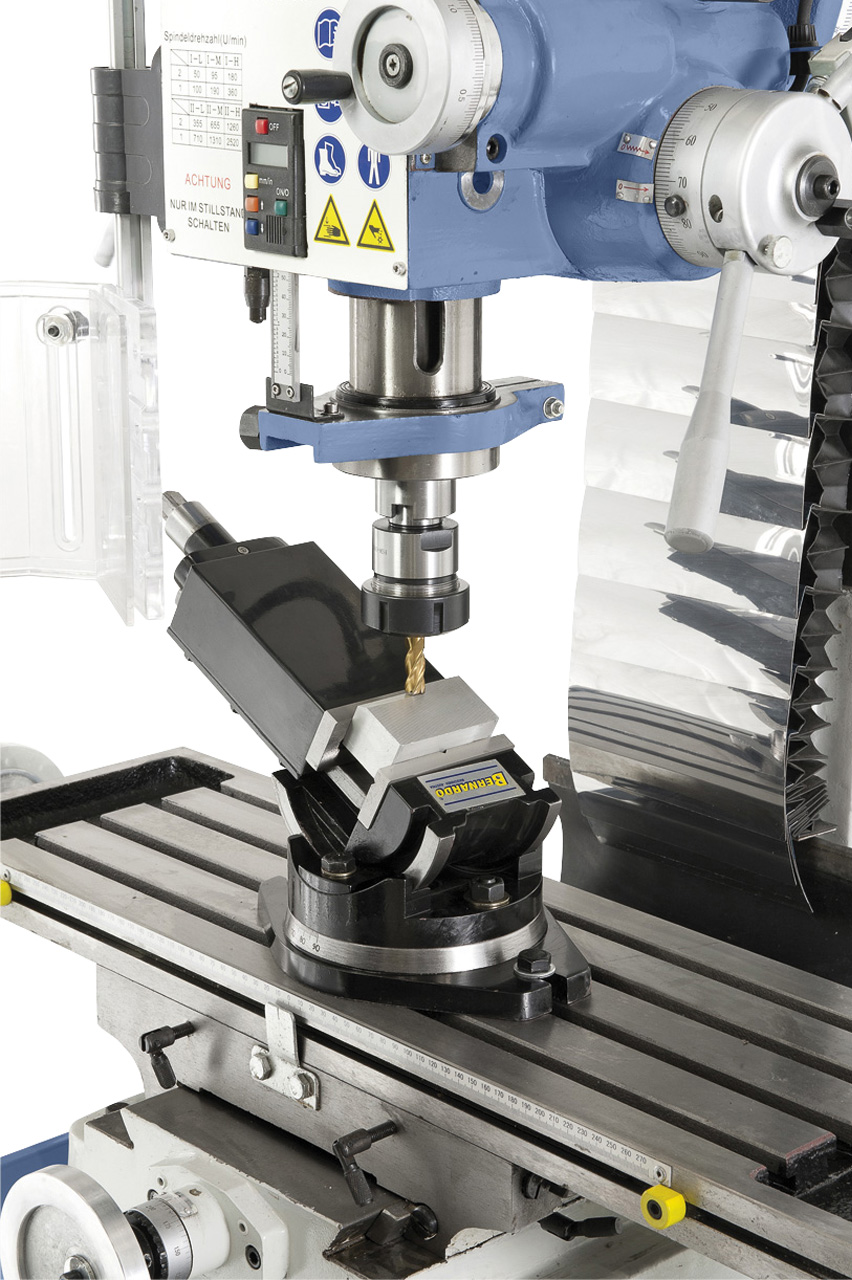

Fräsen mit 2-Achs-Schraubstock nicht im Lieferumfang enthalten optional erhältlich

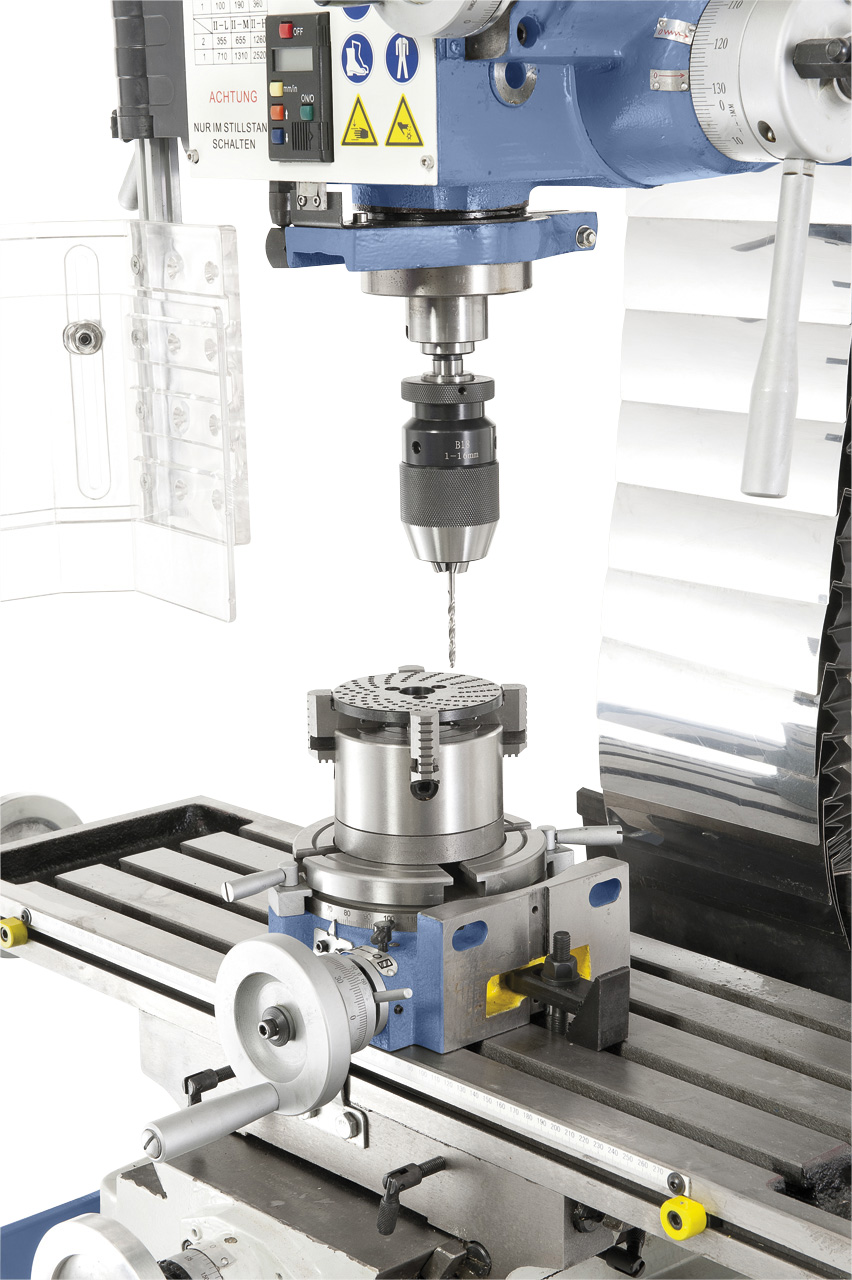

Koordinatenbohren nicht im Lieferumfang enthalten optional erhältlich

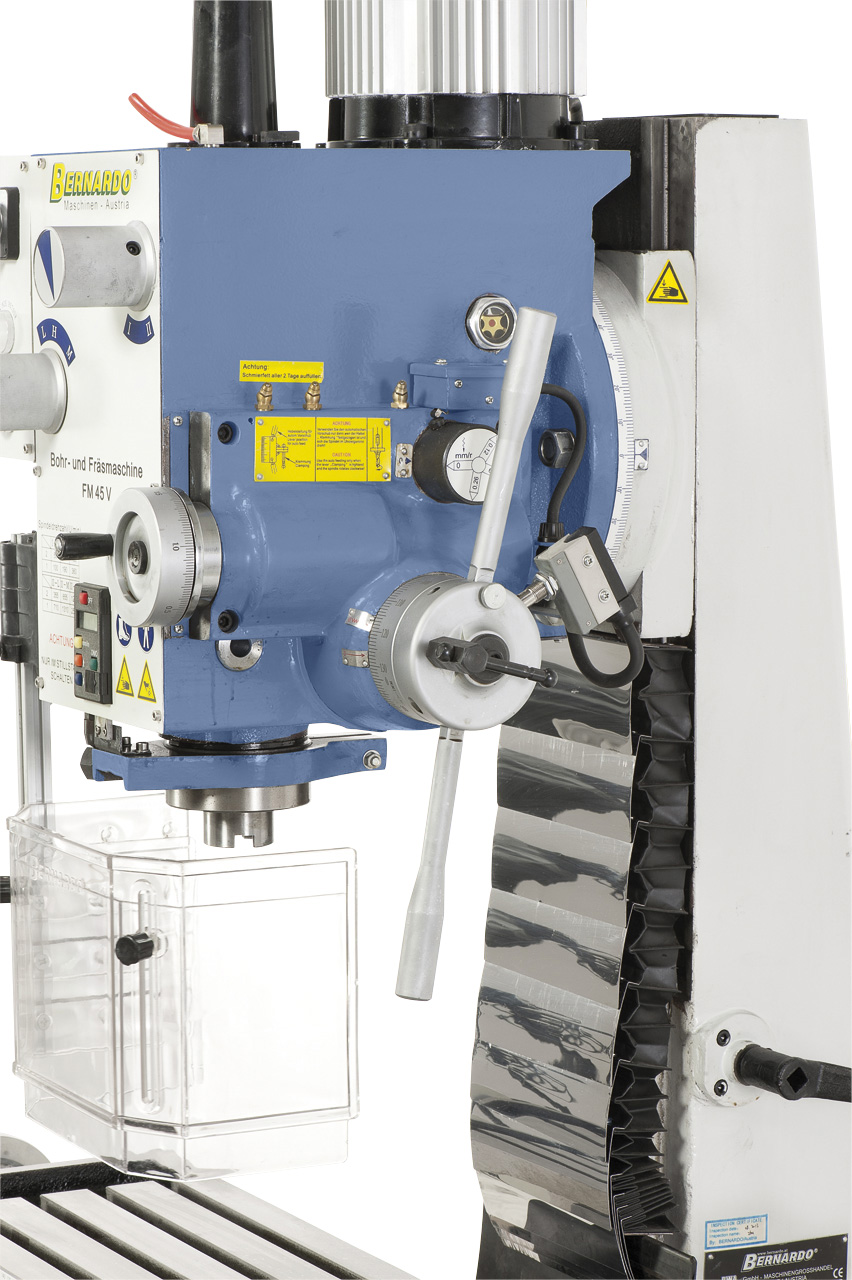

Serienmäßig mit automatischem Pinolenvorschub ausgestattet.
Features
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Großer Drehzahlbereich 50 - 2520 U/min (12 Stufen)
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Vielseitige Anwendungsmöglichkeiten, Schlitzfräsen, Planfräsen, Ausspindeln, ...
- Massiver, großer Kreuztisch, präzise oberflächenbearbeite
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Fräsen: Pinolenzustellung über Handrad´
- Bohren: Pinolenzustellung über Handgriff
- Hochwertiger Aluminium-Motor, konzipiert für längeren Einsatz
- Stabile und vibrationsfreie Gussausführung
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
Lieferumfang:
- 3-Achs-Digitalanzeige i200 mit LCD-Display
- Automatischer Pinolenvorschub
- Anzugsspindel M 10 mit Adapter M 16
- Reduzierhülse MK 4/3, MK 3/2
- Zahnkranzbohrfutter 1 - 16 mm mit Aufnahme MK 4
- Digitale Pinolenhubanzeige
- Messerkopffräser 80 mm mit Aufnahme MK 4
- Höhenverstellbare Schutzabdeckung
- Lamellen-Schutzabdeckung
- Gewindeschneideinrichtung
- Längsmeßskala
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- Gewindeschneidapparat SUPER M 5 - M 12 (Art.Nr.:24-1096)
- Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
- Fräser-Spannzangenfutter-Set ER 40, MK 4, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1007)
- Horizontal- u. Vertikalrundtisch HV 8 - 200 mm (Art.Nr.:27-1001)
- Halb-Universal-Teilkopf BS-0 (Art.Nr.:27-1045)
- Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
- Zweiachs-Präzisions-Maschinenschraubstock PTS 100 (Art.Nr.:28-2033)
- Universal-Maschinenschraubstock UMS 100 (Art.Nr.:28-2043)
- Maschinenschraubstock KV 125 (Art.Nr.:28-2081)
- Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
- Kantentaster SOE 20 S mit Leuchtanzeige (Art.Nr.:32-1060)
- 2-D-Präzisions-Zentriergerät (Art.Nr.:32-1070)
- 3-D-Universaltaster (Art.Nr.:32-1080)
- Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- Planfräser 75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm (Art.Nr.:26-1049)
- Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
- Automatischer Frästischvorschub AL 500 D für x-Achse (Art.Nr.:53-1005)
- Untergestell Modell BF 3 Deluxe mit Spänewanne (Art.Nr.:56-1017)
- Untergestell BF 6 mit Kühlmittelwanne (Art.Nr.:56-1016)
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
