Bernardo Bohr- und Fräsmaschinen FM 50 VM

Art.Nr.:: 02-1090
Lieferzeit:: 120 Werktage (Ausland abweichend)
Lagerbestand:: Stück

3.425,42 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

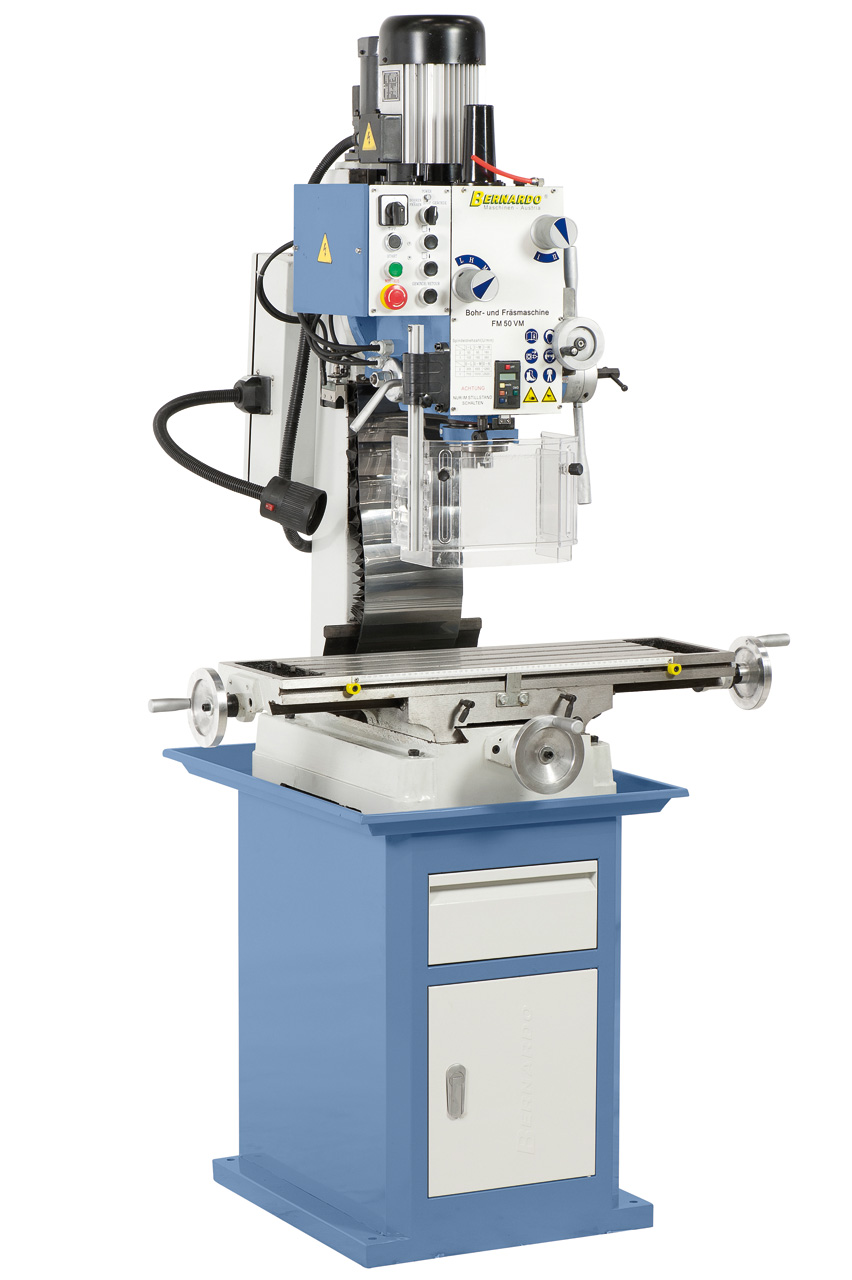

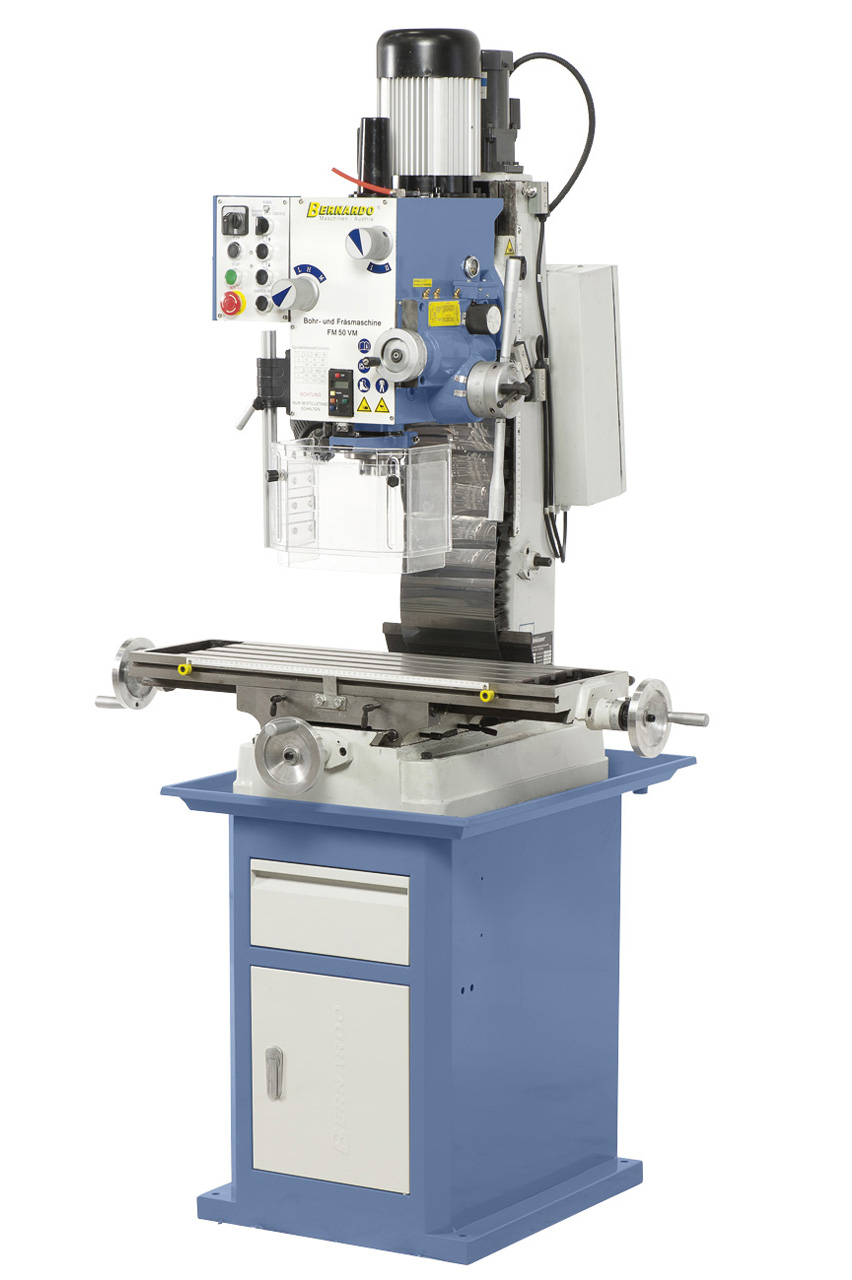

Die Bohr- und Fräsmaschine FM 50 VM - eine Weiterentwicklung der bewährten FM 45 V - bietet durch die motorische Höhenverstellung des Fräskopfes sowie der digitalen Pinolenhubanzeige einen hohen Bedienkomfort. Durch die kompakte Bauweise und dem großen Leistungsbereich ist dieses Modell optimal geeignet für Modellbauer, Handwerker und Reparaturwerkstätten.

Technische Spezifiaktion

Bohrleistung in Stahl	32 mm
Bohrleistung in Guss	40 mm
Ausladung	260 mm
Spindeldrehzahl	(12) 50 - 2520 U/min
Spindelaufnahme	MK 4
Pinolenhub	120 mm
Pinolenvorschub	(3) 0,12 / 0,19 / 0,26 mm/U
Tischgröße / T-Nutengröße	820 x 240 mm / 14 mm
Abstand Spindel / Tisch	120 - 410 mm
Verfahrweg (x / y)	540 / 190 mm
Fräskopf schwenkbar	-90° bis +90°
Höhenverstellung Fräskopf	290 mm
Hubmotor	90 W
Motor-Abgabeleistung S₁ 100%	1,1 / 1,5 kW (400 V)
Motor-Aufnahmeleistung S₆ 40%	1,5 / 2,2 kW (400 V)
Maschinenabmessung (B x T x H)*	1150 x 850 x 1450 mm
Gewicht ca.	310 kg

* ohne Untergestell nicht im Lieferumfang enthalten optional erhältlich

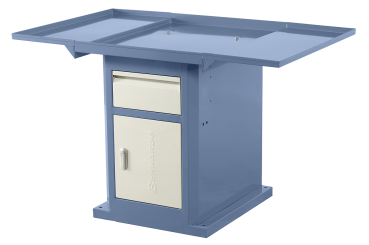

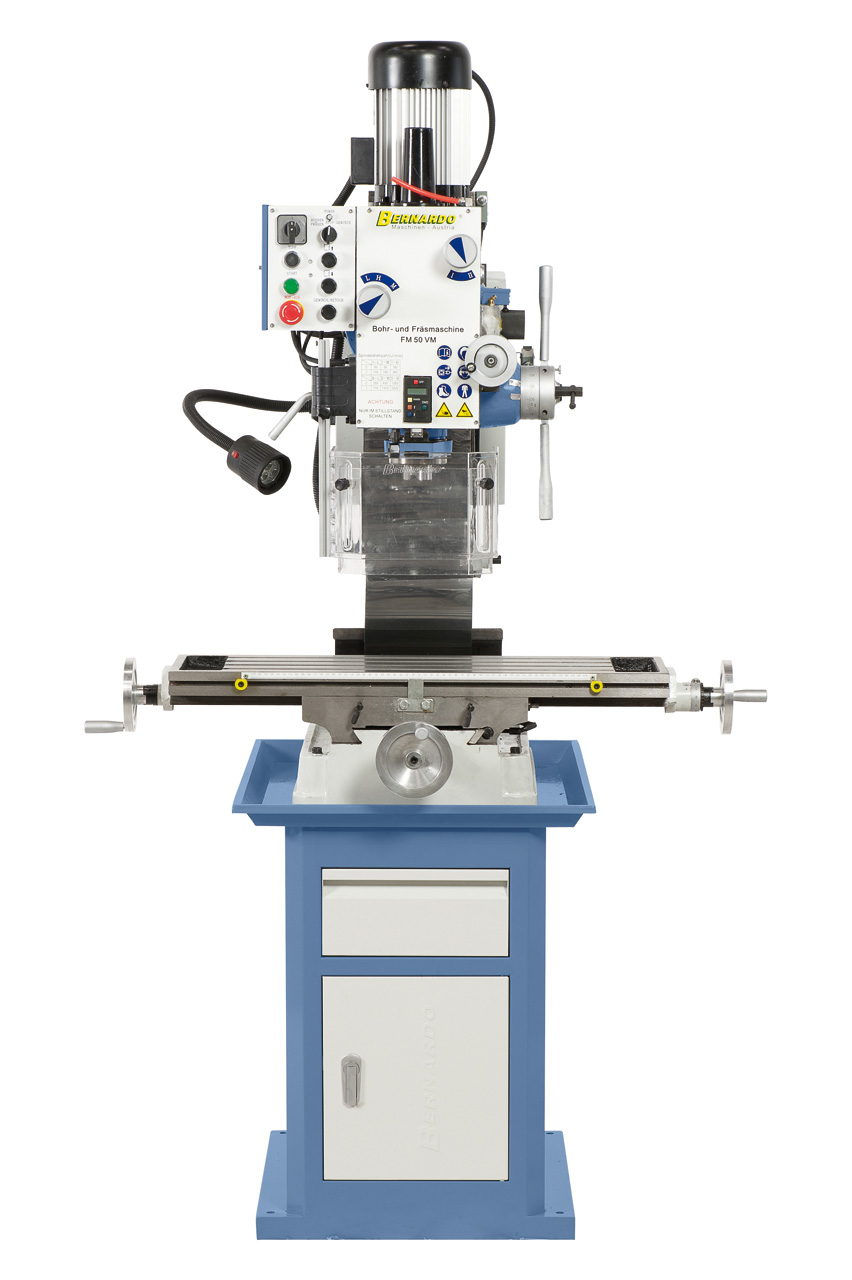

Untergestell nicht im Lieferumfang enthalten optional erhältlich

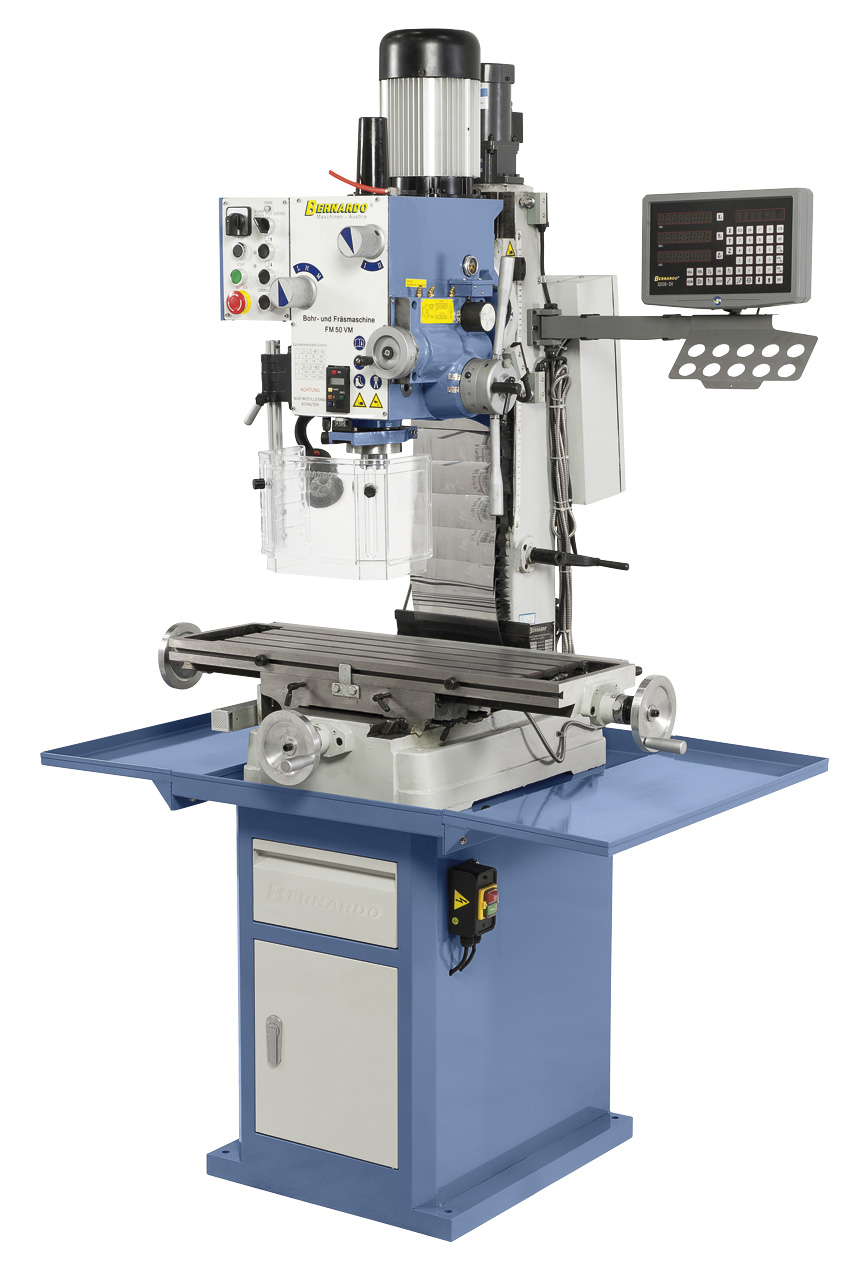

Auch mit 3-Achs-Digitalanzeige lieferbar nicht im Lieferumfang enthalten optional erhältlich

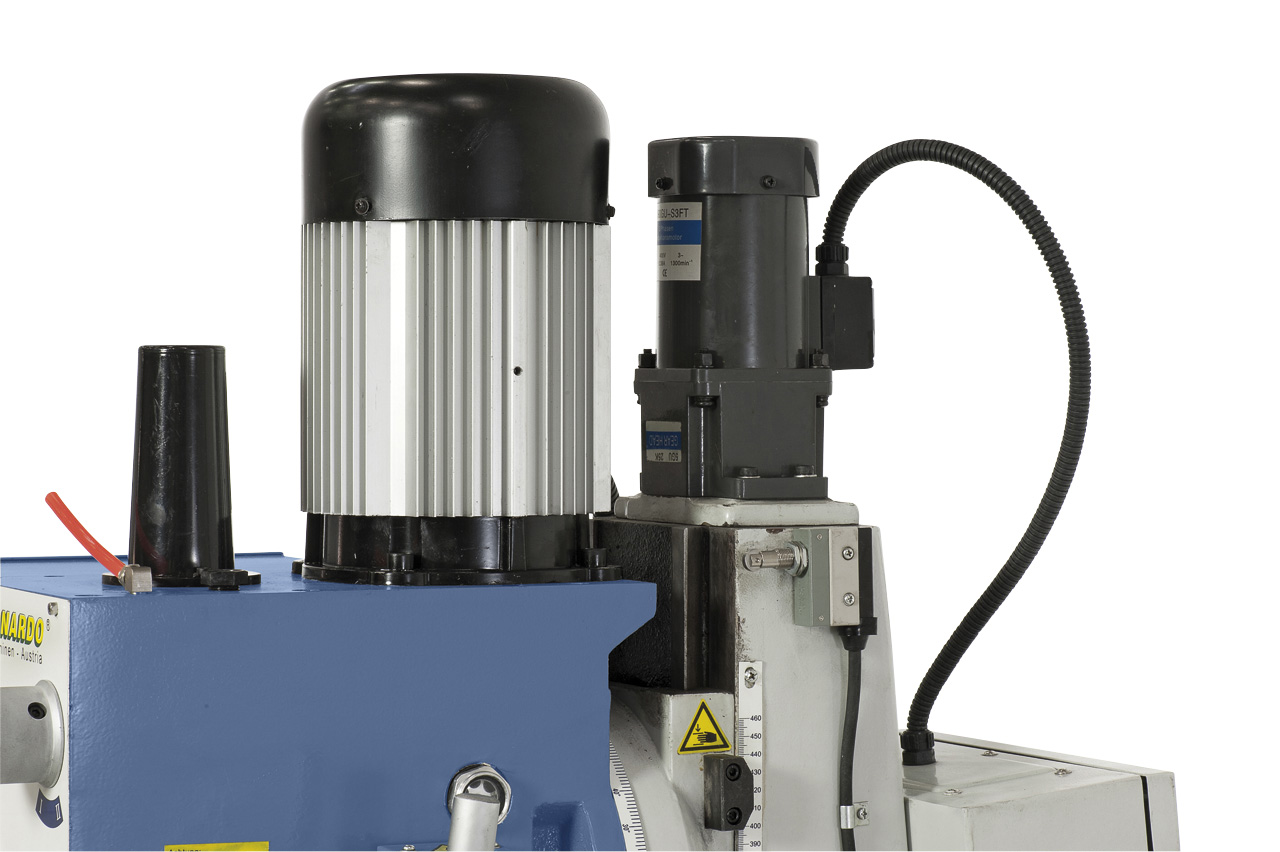

Serienmäßig mit Hubmotor.

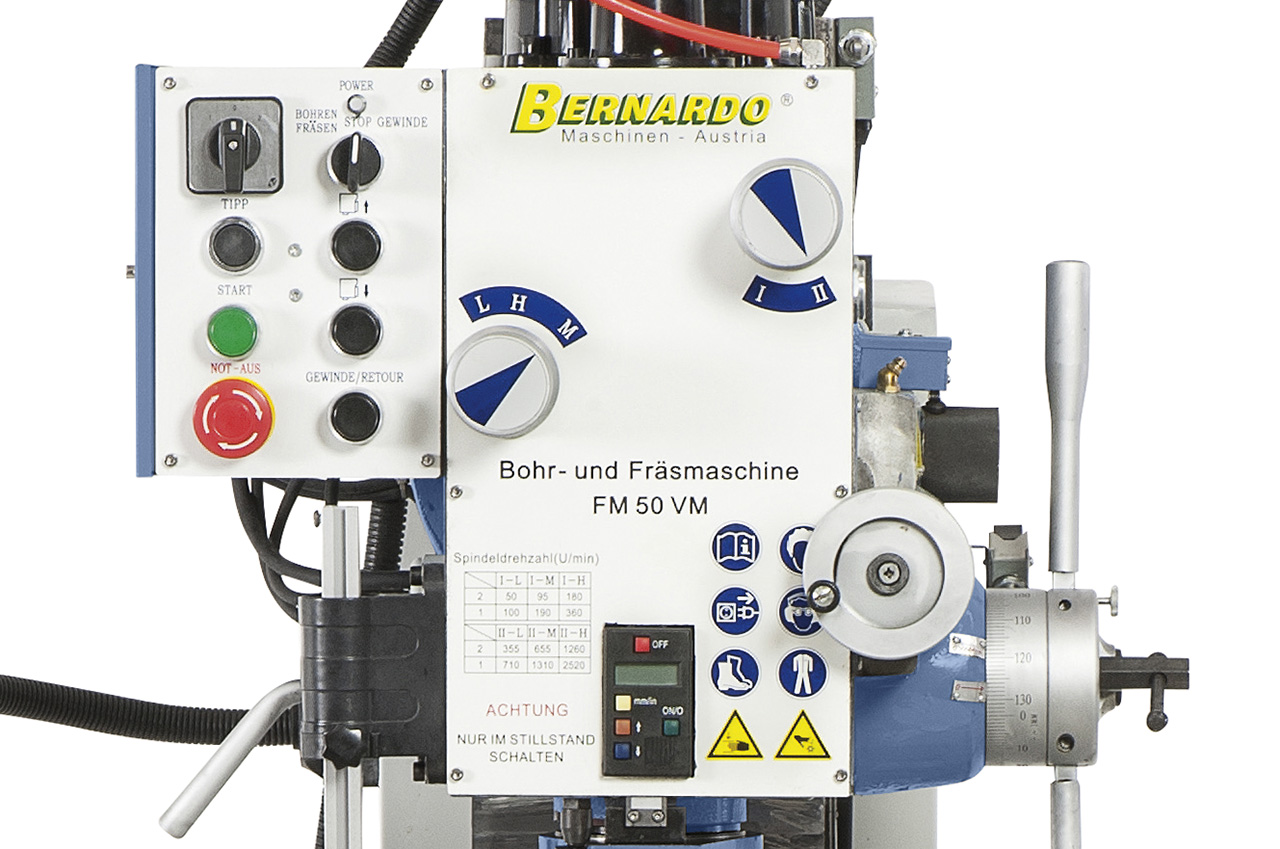

Ergonomisch angebrachte Schaltelemente an der Vorderseite der Maschine.

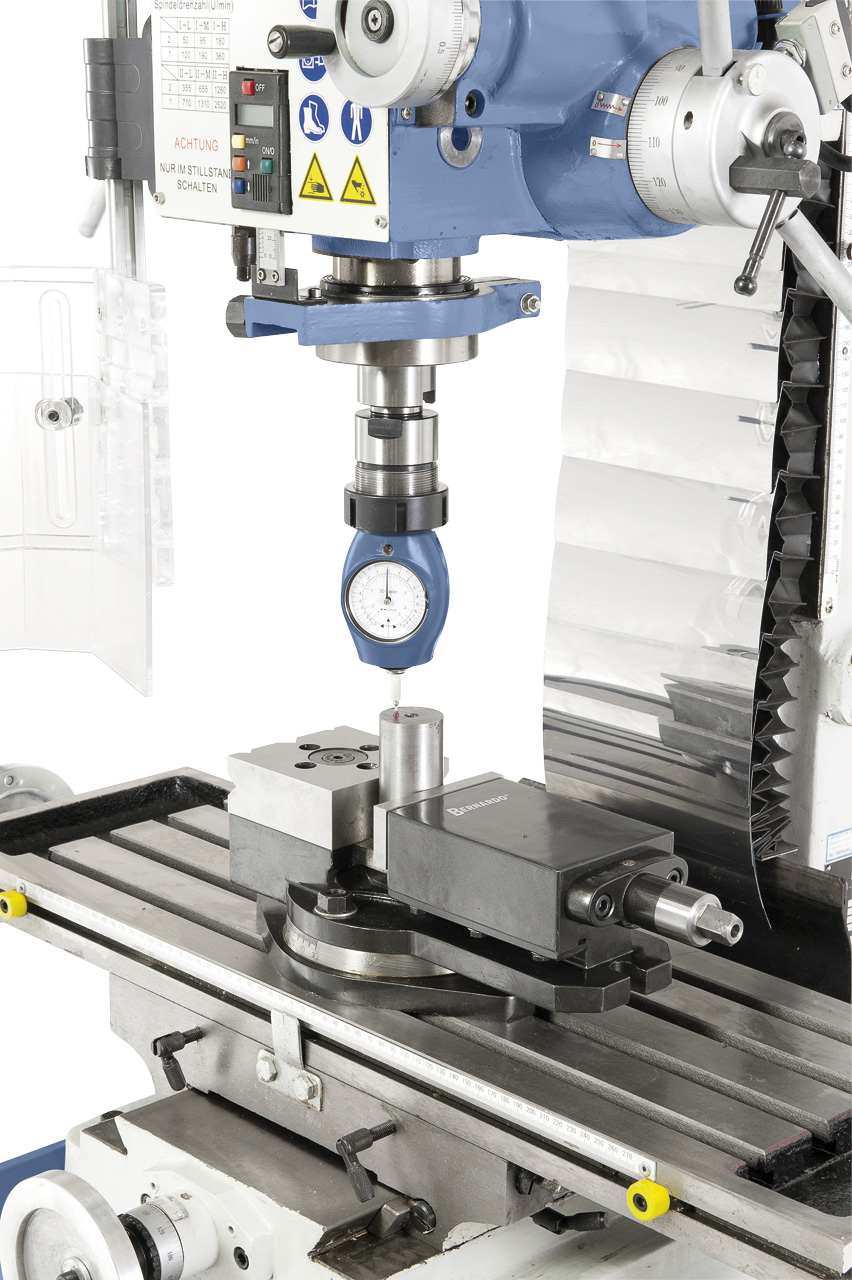

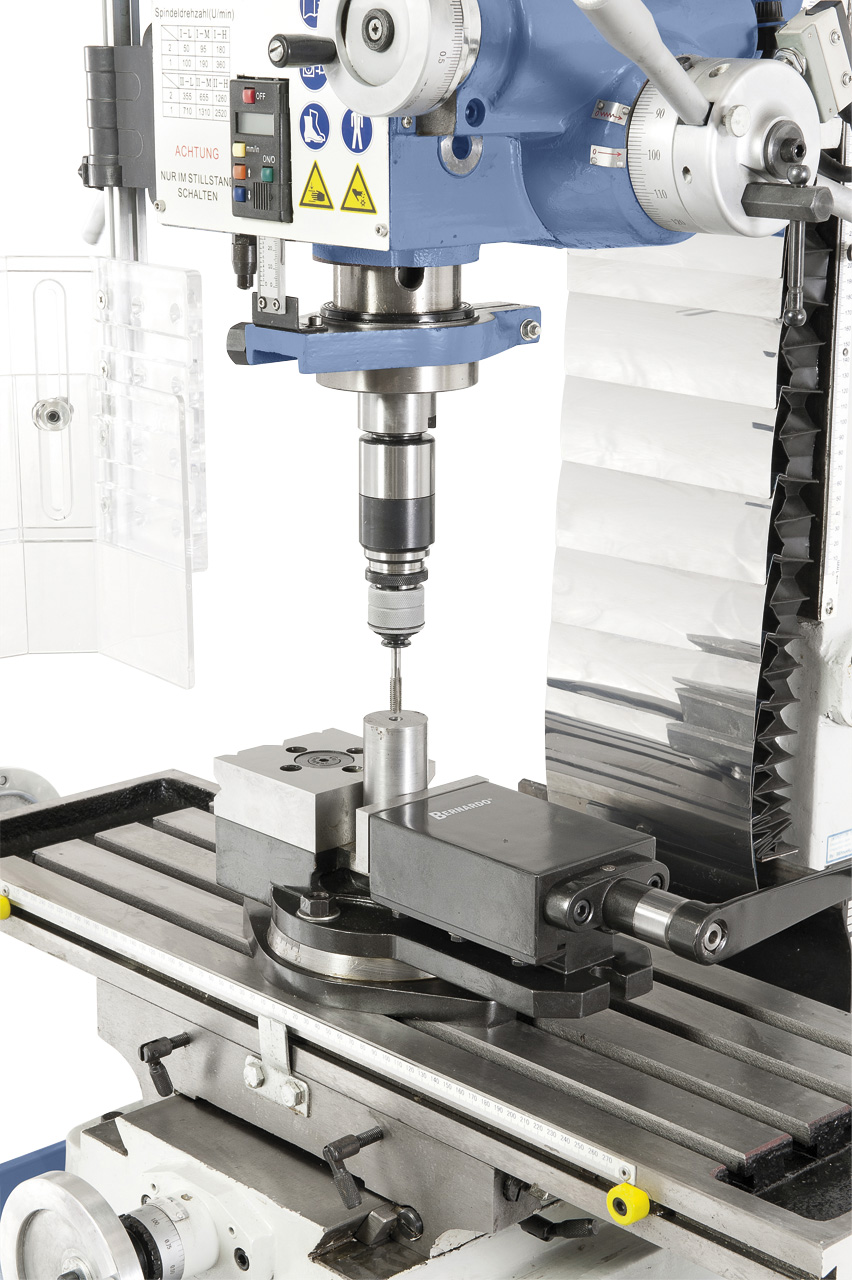

3D-Kantentaster nicht im Lieferumfang enthalten optional erhältlich

Gewindeschneidapparat optional erhältlich nicht im Lieferumfang enthalten optional erhältlich

Features

Komfortable Höhenverstellung des Fräskopfes mittels Hubmotor
Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden, ...
Serienmäßig mit Digitalanzeige für die Pinolenzustellung
Beidseitig schwenkbarer Fräskopf von -90° bis +90°
Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
Schwalbenschwanzführung für x- und y-Achse, nachstellbar über Keilleisten
Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
Leistungsstarker 2-Stufen-Antriebsmotor aus Aluminium
Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

Lieferumfang:

Automatischer Pinolenvorschub
Anzugsspindel M 10 mit Adapter M 16
Zahnkranzbohrfutter 1 - 16 mm mit Aufnahme MK 4
Reduzierhülse MK 4/3, MK3/2
Messerkopffräser 80 mm mit Aufnahme MK 4
Gewindeschneideinrichtung
Hubmotor für Fräskopf
LED-Maschinenleuchte
Digitale Pinolenhubanzeige
Höhenverstellbare Schutzabdeckung
Lamellen-Schutzabdeckung
Längsmeßskala
Bedienwerkzeug

Lieferbares Sonderzubehör:

Gewindeschneidapparat MK 4, M 3 - M 12 (Art.Nr.:24-1091)
Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
Fräser-Spannzangenfutter-Set ER 40, MK 4, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1007)
Horizontal- u. Vertikalrundtisch HV 8 - 200 mm (Art.Nr.:27-1001)
Halb-Universal-Teilkopf BS-0 (Art.Nr.:27-1045)
Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art.Nr.:28-1001)

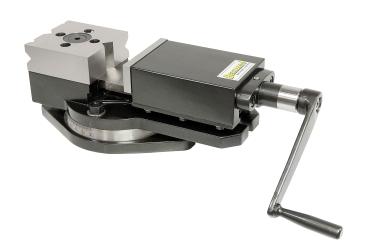

Zweiachs-Präzisions-Maschinenschraubstock PTS 100 (Art.Nr.:28-2033)
Universal-Maschinenschraubstock UMS 100 (Art.Nr.:28-2043)
Maschinenschraubstock KV 125 (Art.Nr.:28-2081)
Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
Kantentaster diam. 10 mm / 10 mm (Art.Nr.:32-1065)
2D-Präzisions-Zentriergerät (Art.Nr.:32-1070)
3-D-Universaltaster (Art.Nr.:32-1080)
Konusbohrerkassette Satz B, MK 2/3, 14,5 - 30 mm, 9-tlg. (Art.Nr.:41-1051)
Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
Planfräser 75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
Kombi-Aufsteckfräsdorn MK 4 / 27 mm (Art.Nr.:26-1049)
Universal-Kühlmitteleinrichtung mit Metallbehälter 11 Liter - 400 V (Art.Nr.:51-1000)
Automatischer Frästischvorschub AL 500 D für x-Achse (Art.Nr.:53-1005)
Untergestell Modell BF 3 Deluxe mit Spänewanne (Art.Nr.:56-1017)
Untergestell Modell BF 6 Deluxe mit Kühlmittelwanne (Art.Nr.:56-1019)

Produktsicherheit

Informationen zur Produktsicherheit:

Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
