06-1923XL1 Bernardo Hydraulische Schwingschnitt-Tafelscheren HSB 3200 x 10
06-1923XL1 Bernardo Hydraulische Schwingschnitt-Tafelscheren HSB 3200 x 10
Features:
Technische Spezifikation:
* Materialfestigkeit 400 N/mm²
Lieferumfang:

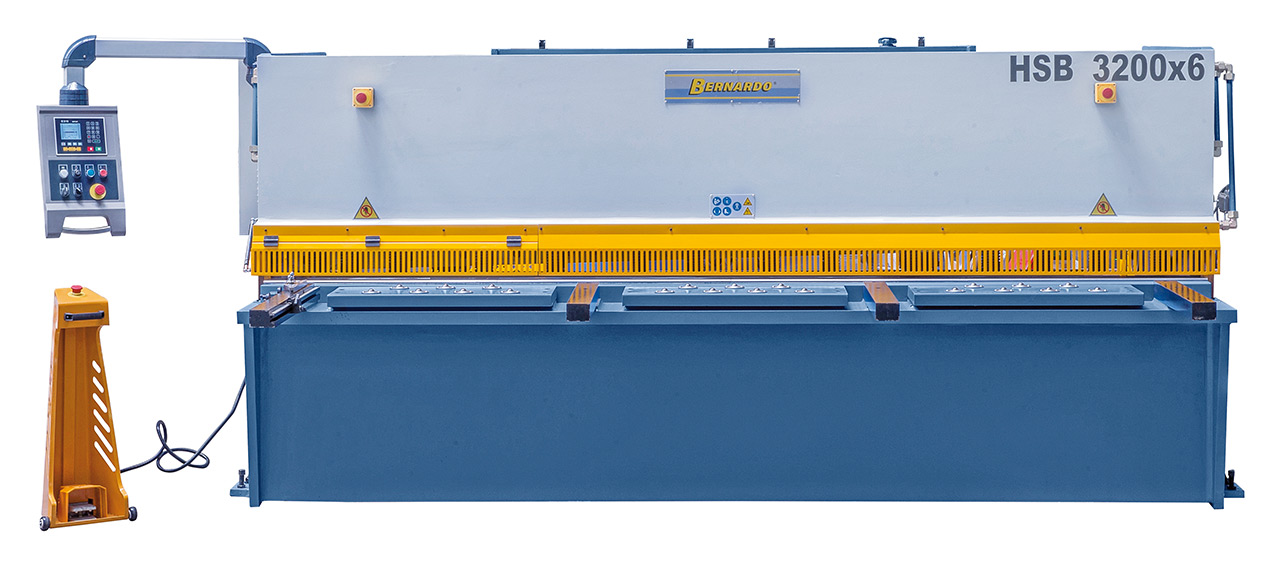

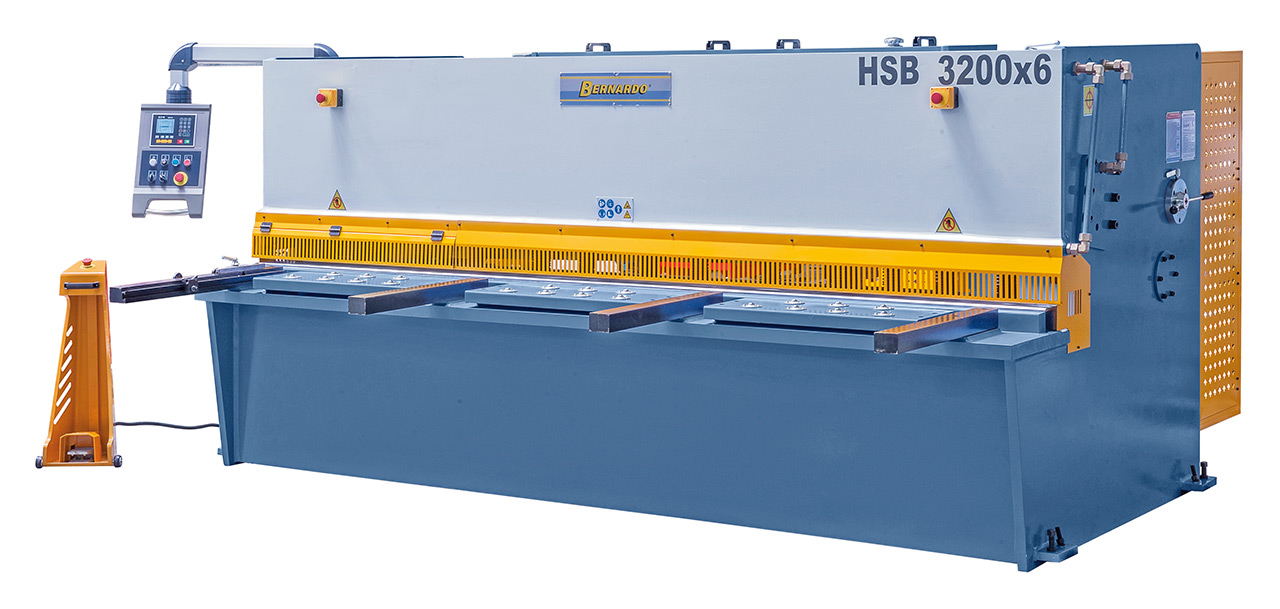

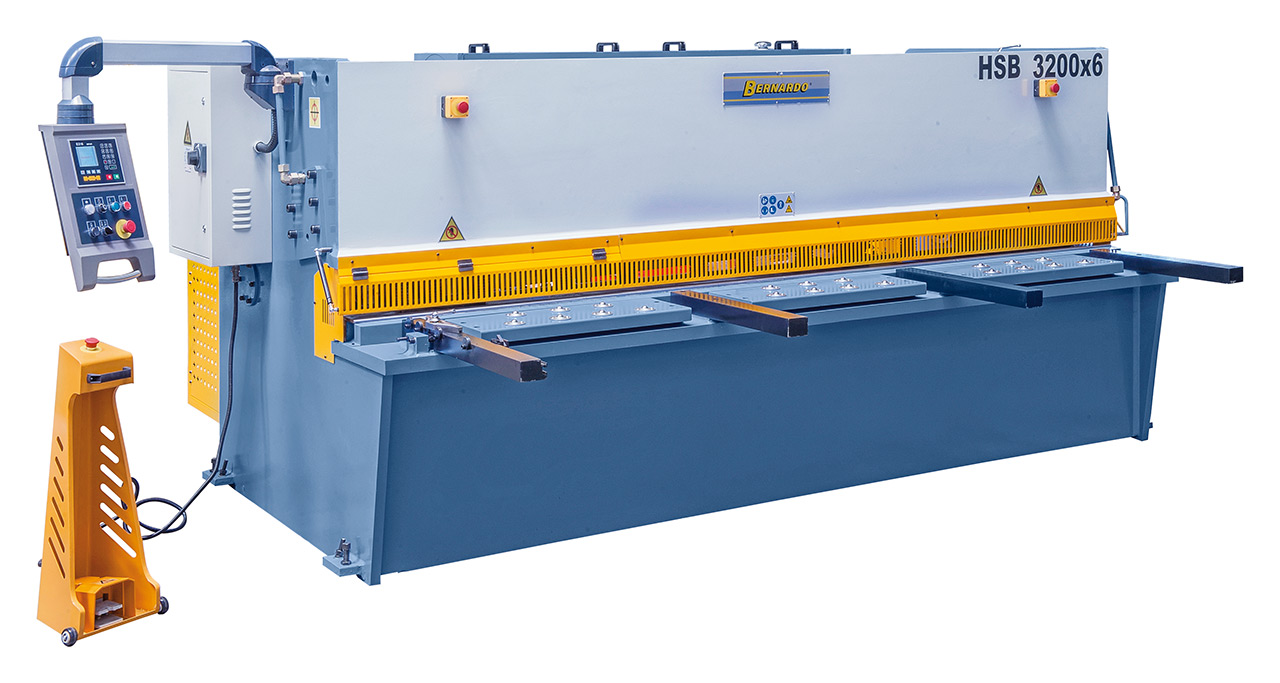

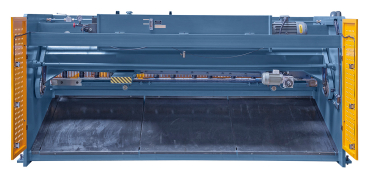

Abbildung HSB 3200 x 6
Abbildung HSB 3200 x 6
Abbildung HSB 3200 x 6
Abbildung HSB 3200 x 6
Abbildung HSB 3200 x 6
Abbildung HSB 3200 x 6

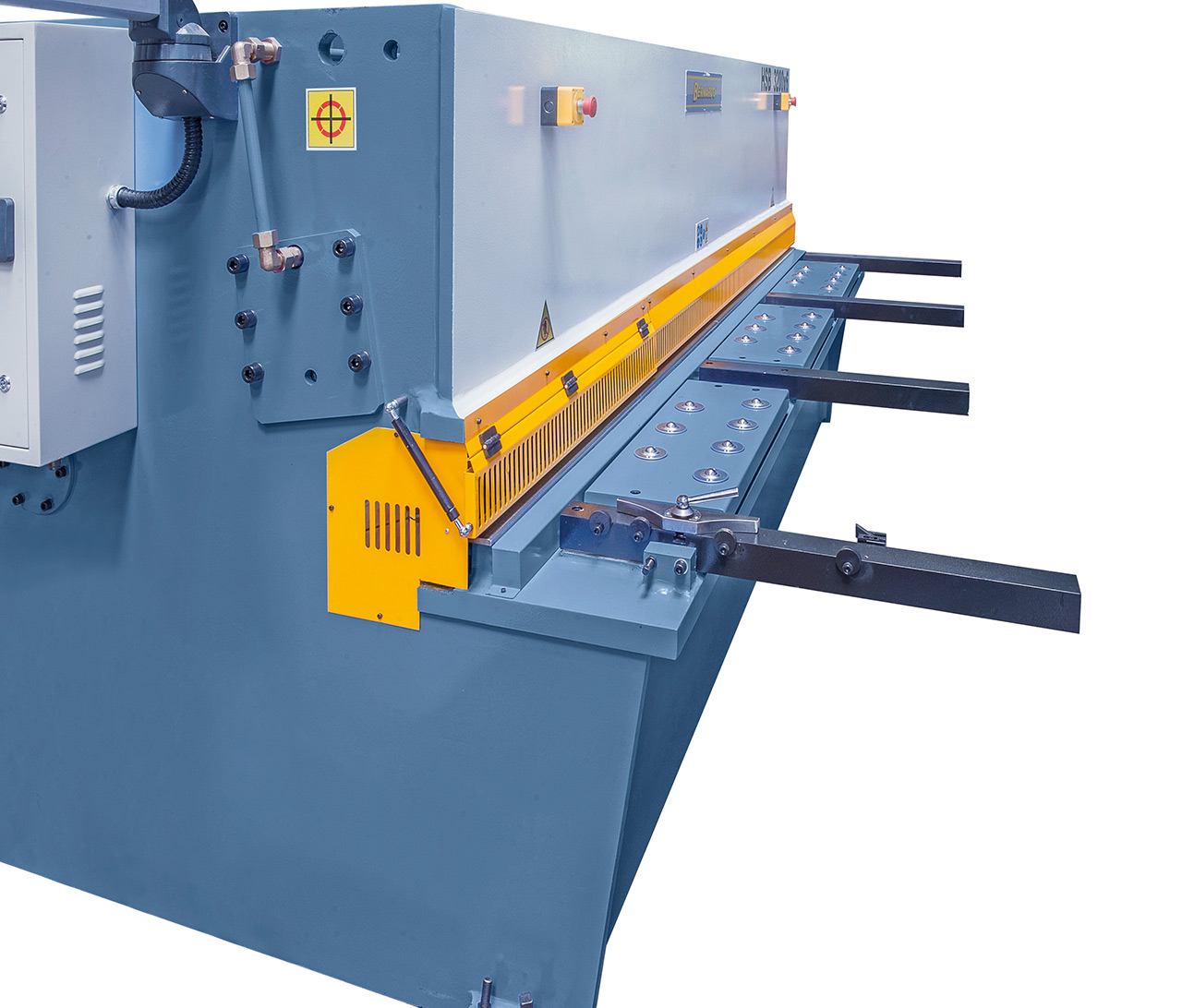

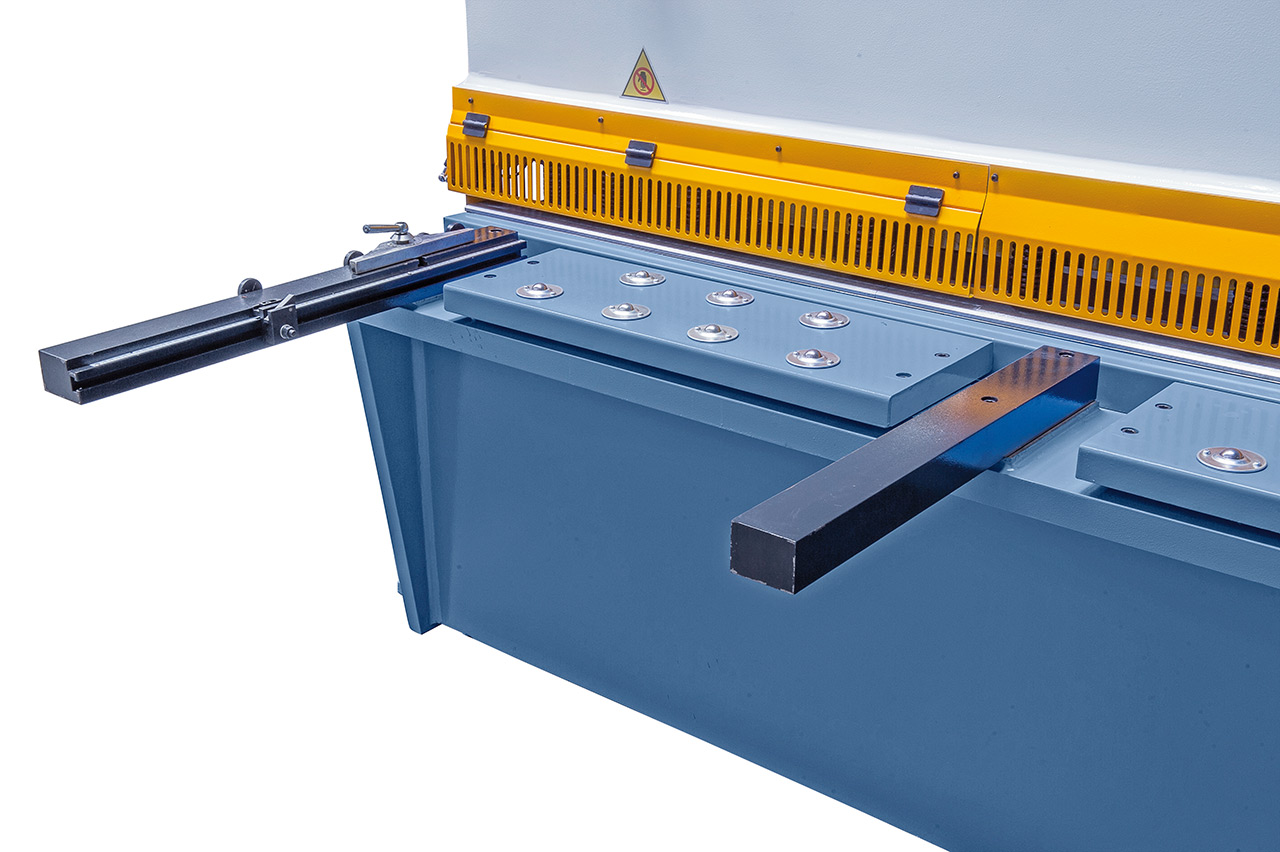

Exaktes Einstellen der Werkstücke durch seitliches Anschlaglineal.

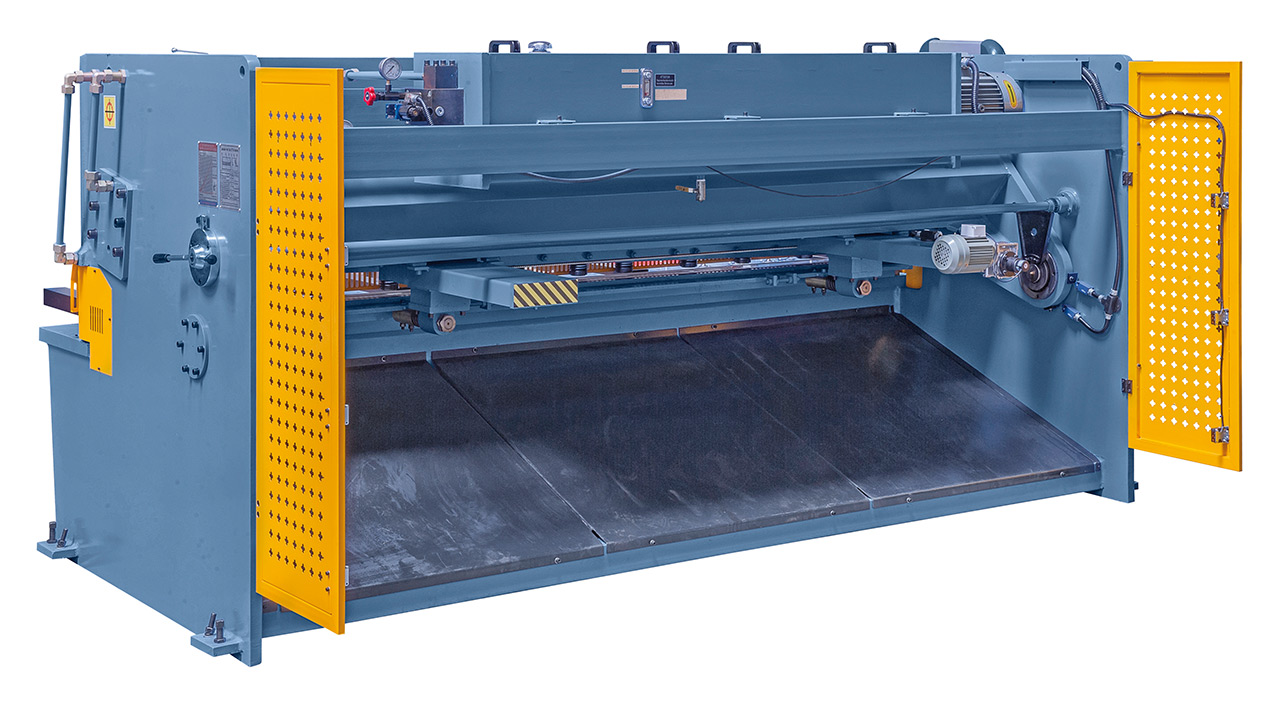

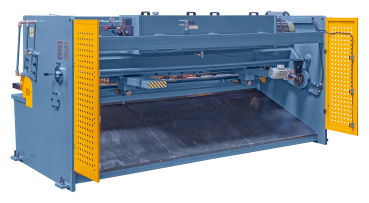

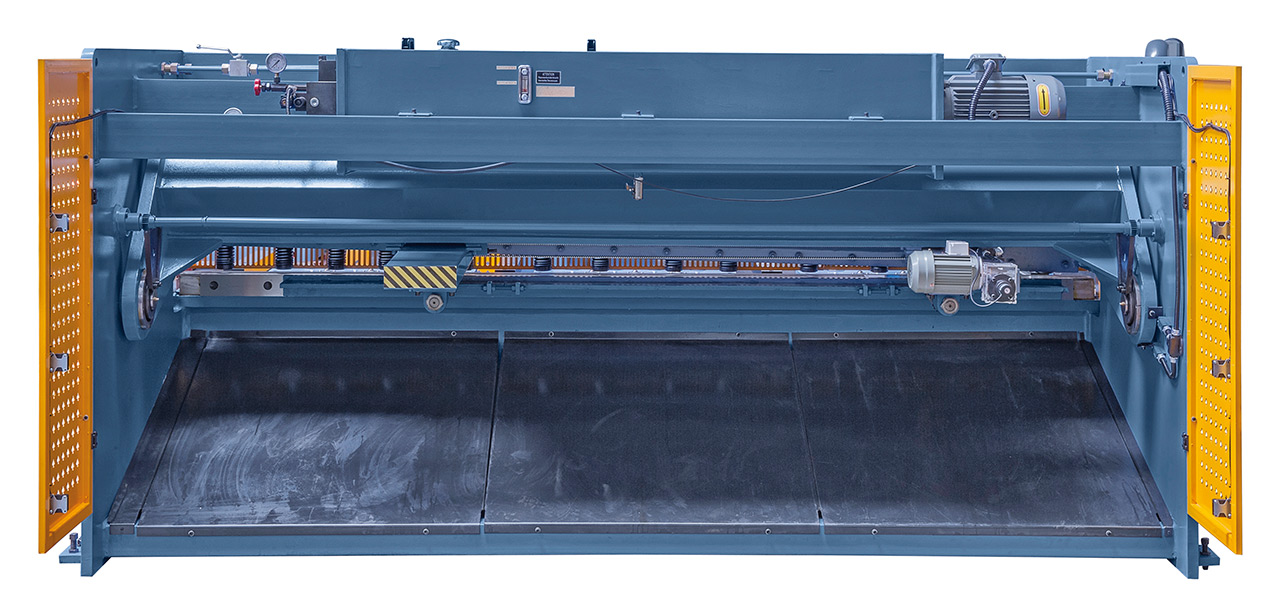

Hinteranschlag serienmäßig mit Kugelumlaufspindeln für erhöhte Genauigkeit.

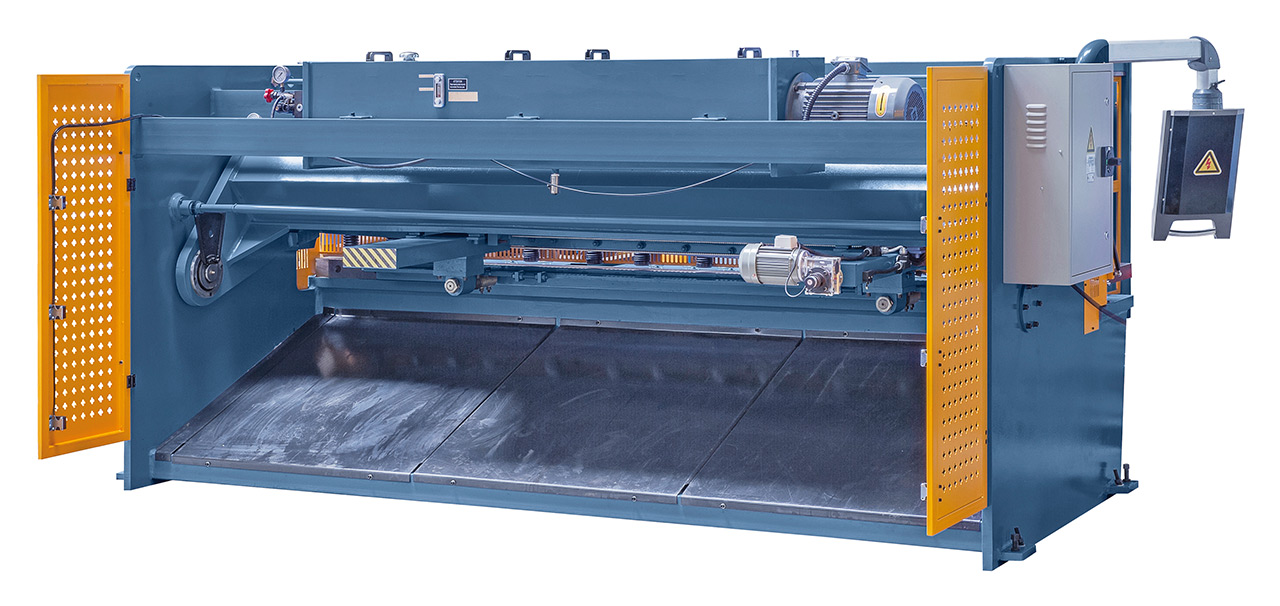

Kompakte und wartungsarme Hydraulik- einheit, für Wartungsarbeiten leicht zugänglich.
Integrierte Steuerung E21S im schwenkbarem Bedienpult.
Features:
- Maschinen bieten hohe Zuverlässigkeit, Sicherheit und Wirtschaftlichkeit
- Robuste Stahl-Schweißkonstruktion für verwindungsfreies Arbeiten
- Präzises Arbeiten durch integrierte Schnittlinienbeleuchtung mit Schattenriss
- Hohe Bedienersicherheit durch Schutzgitter und Fotozellen
- Für rationelles Schneiden verschiedenster Materialien, wie z.B. Stahlblech, Messing, Aluminium, Kupfer,...
- Schneiden mittels Fußpedal, Hände bleiben frei zum optimalen Positionieren des Bleches
- Auflagearme an der Vorderseite für leichtes Bearbeiten großer Platten
- Einfaches Einstellen des Schnittspaltes mittels Hebel seitlich an der Maschine
- Messerbalken mit niedrigem Schnittwinkel gewährleistet optimale Schnittergebnisse
Technische Spezifikation:
| Schnittlänge | 3200 mm |
| Max. Blechstärke * | 10 mm |
| Schnittwinkel | 1° 50‘ |
| Motorischer Hinteranschlag | 20 - 800 mm |
| Hübe / min | 10 |
| Anzahl der Niederhalter | 14 Stk. |
| Ausladung | 150 mm |
| Tischhöhe | 800 mm |
| Auflagearme | 4 Stk. |
| Öltank | 215 Liter |
| Motorleistung | 11,0 kW |
| Länge | 3950 mm |
| Tiefe | 2790 mm |
| Höhe | 1850 mm |
| Gewicht ca. | 8300 kg |
Lieferumfang:
- Schnittspalteinstellung
- Schnittlinienbeleuchtung
- Motorischer NC-Hinteranschlag
- Vordere Blechauflagen
- Seitlicher Anschlag
- Winkelanschlag
- Schutzblech mit Fotozellen
- NC-Steuerung E21S
- Fußpedal mit Not-Halt
- Messer aus Werkzeugstahl
Abbildung HSB 3200 x 6
Abbildung HSB 3200 x 6
Abbildung HSB 3200 x 6
Abbildung HSB 3200 x 6
Abbildung HSB 3200 x 6
Abbildung HSB 3200 x 6
Exaktes Einstellen der Werkstücke durch seitliches Anschlaglineal.
Hinteranschlag serienmäßig mit Kugelumlaufspindeln für erhöhte Genauigkeit.
Kompakte und wartungsarme Hydraulik- einheit, für Wartungsarbeiten leicht zugänglich.
Integrierte Steuerung E21S im schwenkbarem Bedienpult.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
