11-4017 Bernardo Holz HBS 700 E
11-4017 Bernardo Holzbandsägemaschinen HBS 700 E
Beschreibung:
Technische Spezifikation:
Lieferumfang:

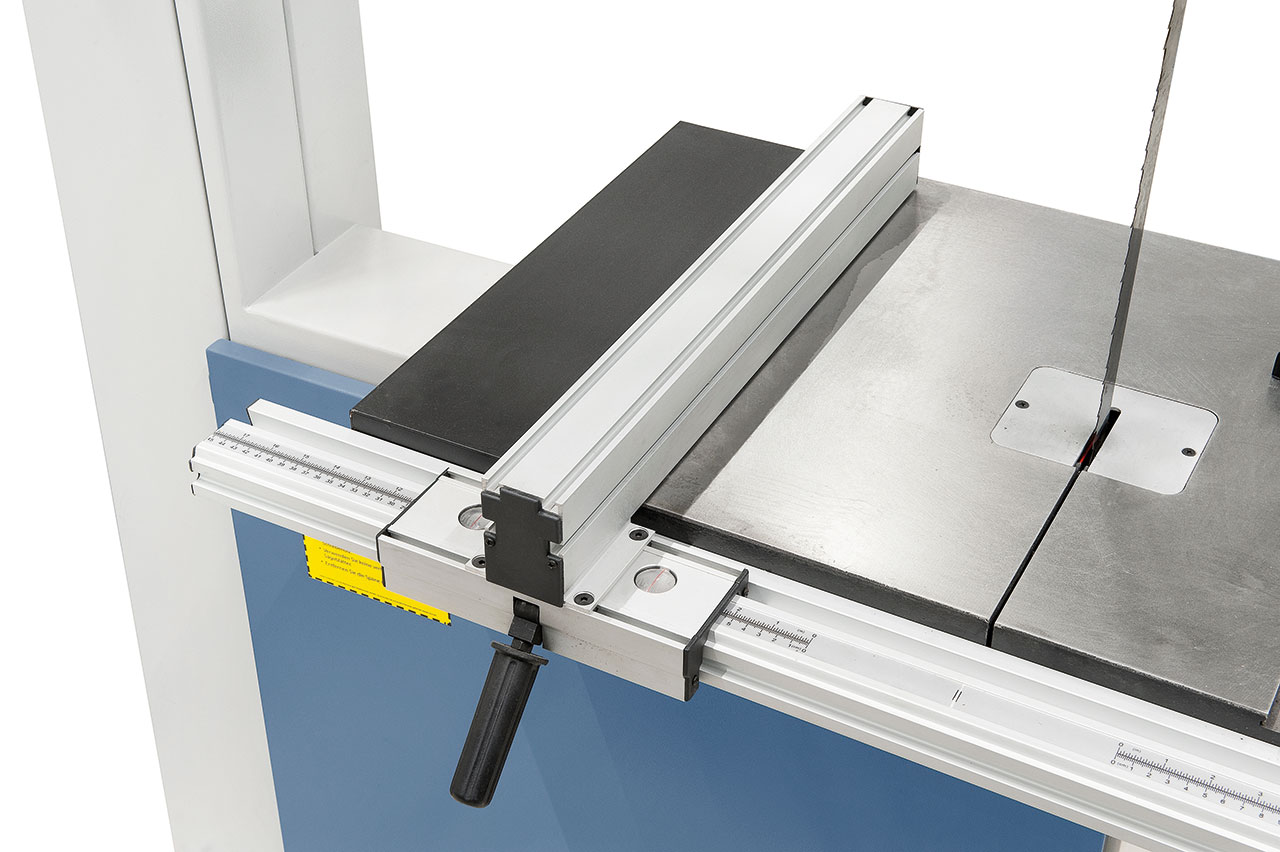

Leicht verstellbarer Aluminium- Anschlag mit Schnellklemmung, Ablesung der mm-Skala über eine Lupe.

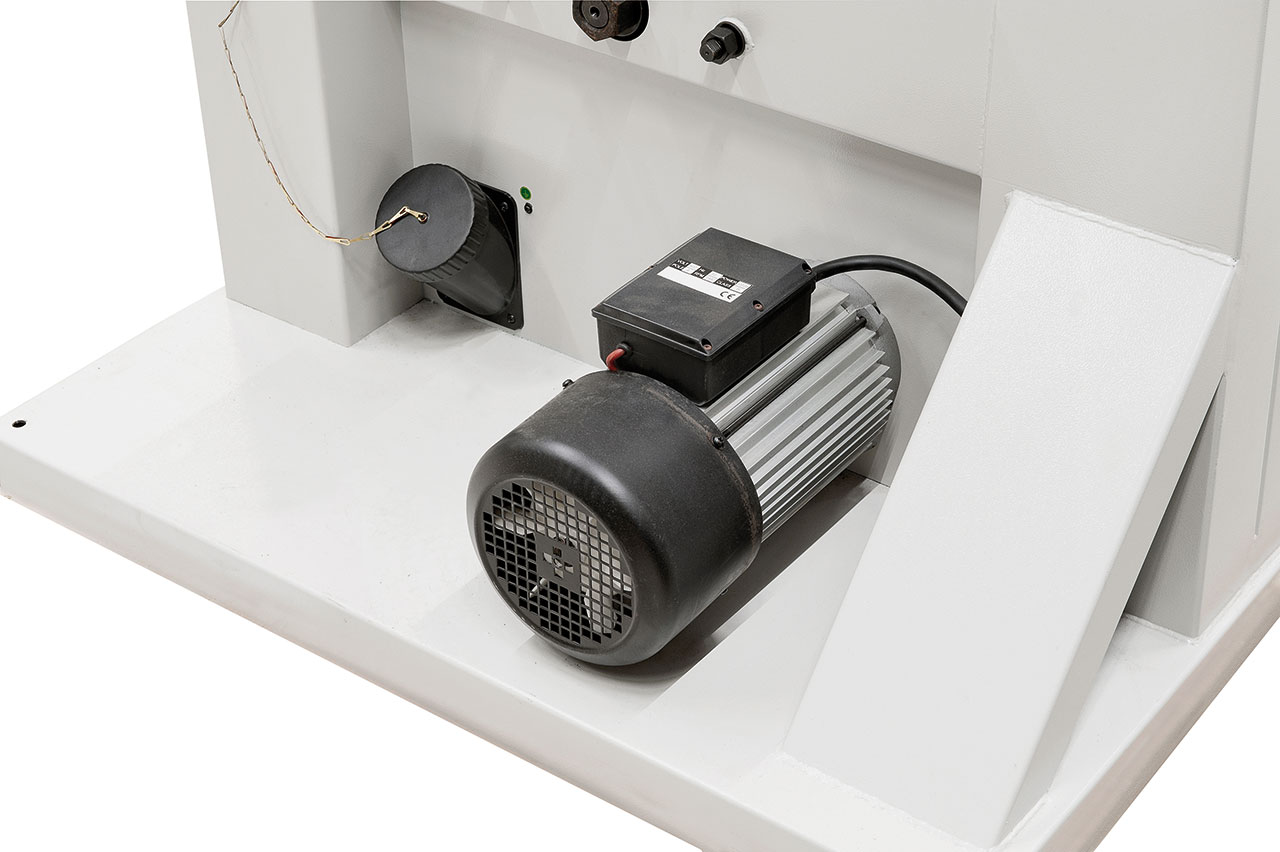

Durchzugsstarker Antriebsmotor auch bei längerem Betrieb, optimale Späneabfuhr durch den Absaug-stutzen diam. 100 mm.

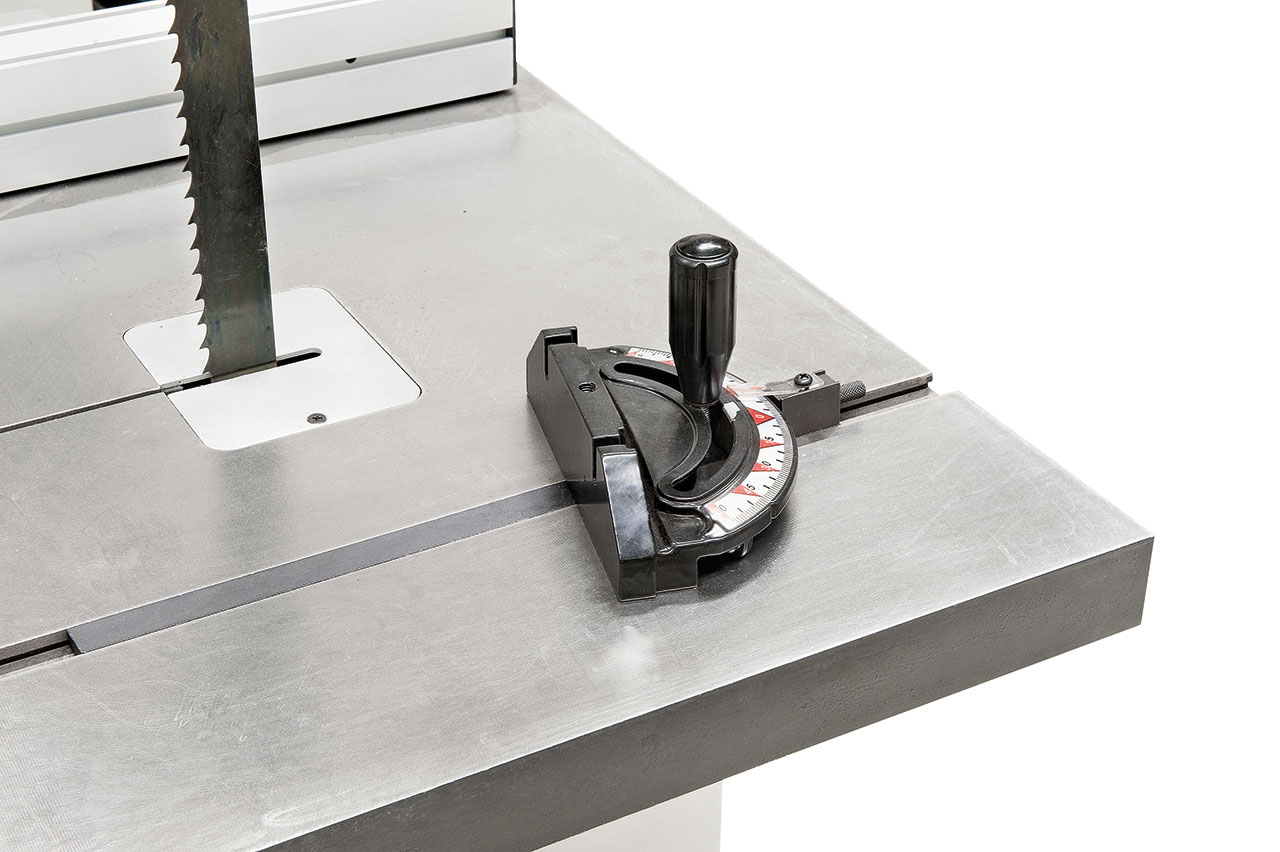

Der serienmäßige Gehrungs-anschlag ist von -60° bis +60° verstellbar und wird in der T-Nut des Arbeitstisches geführt.
Sichtfenster für Bandlauf und Schnitthöhenverstellung an der Stirnseite

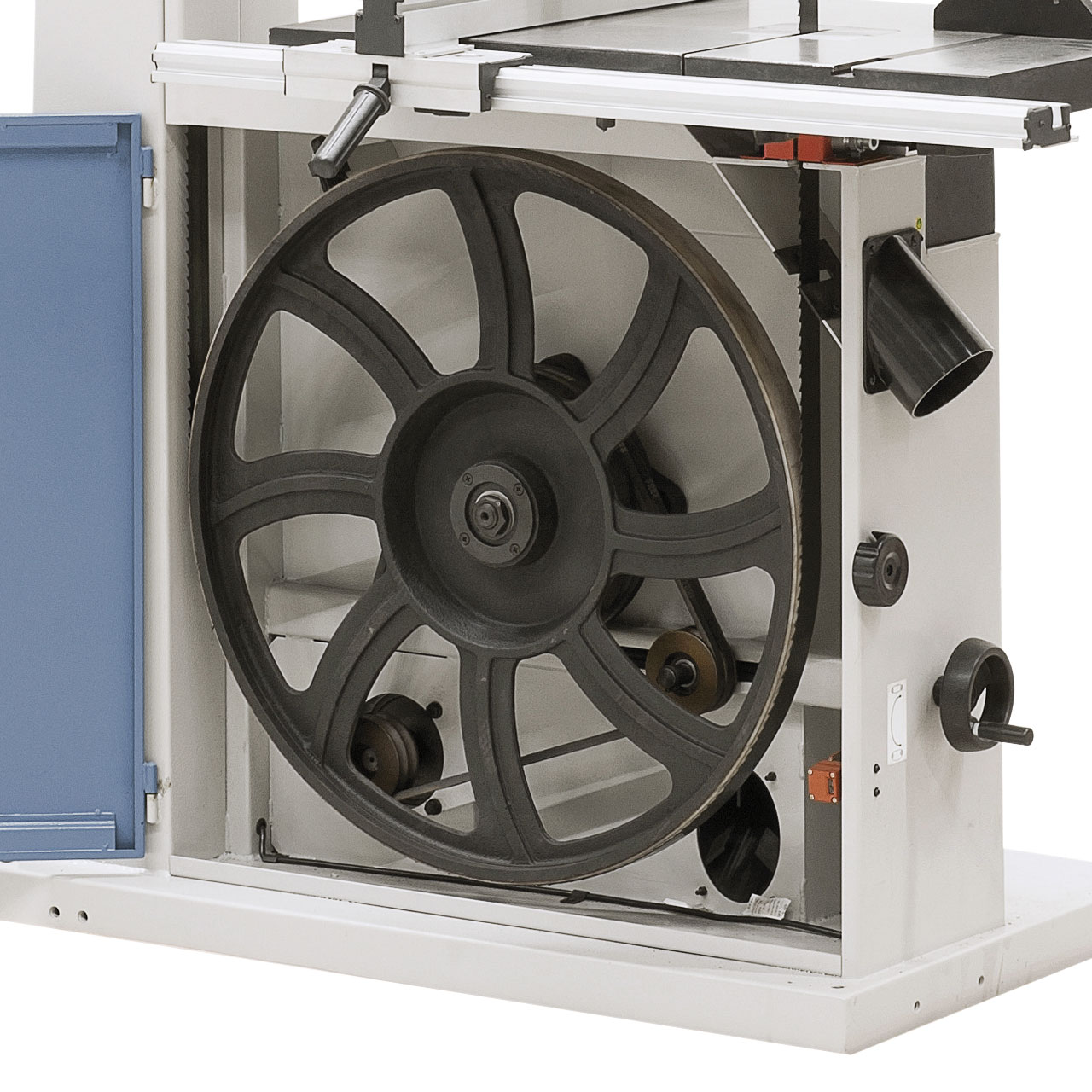

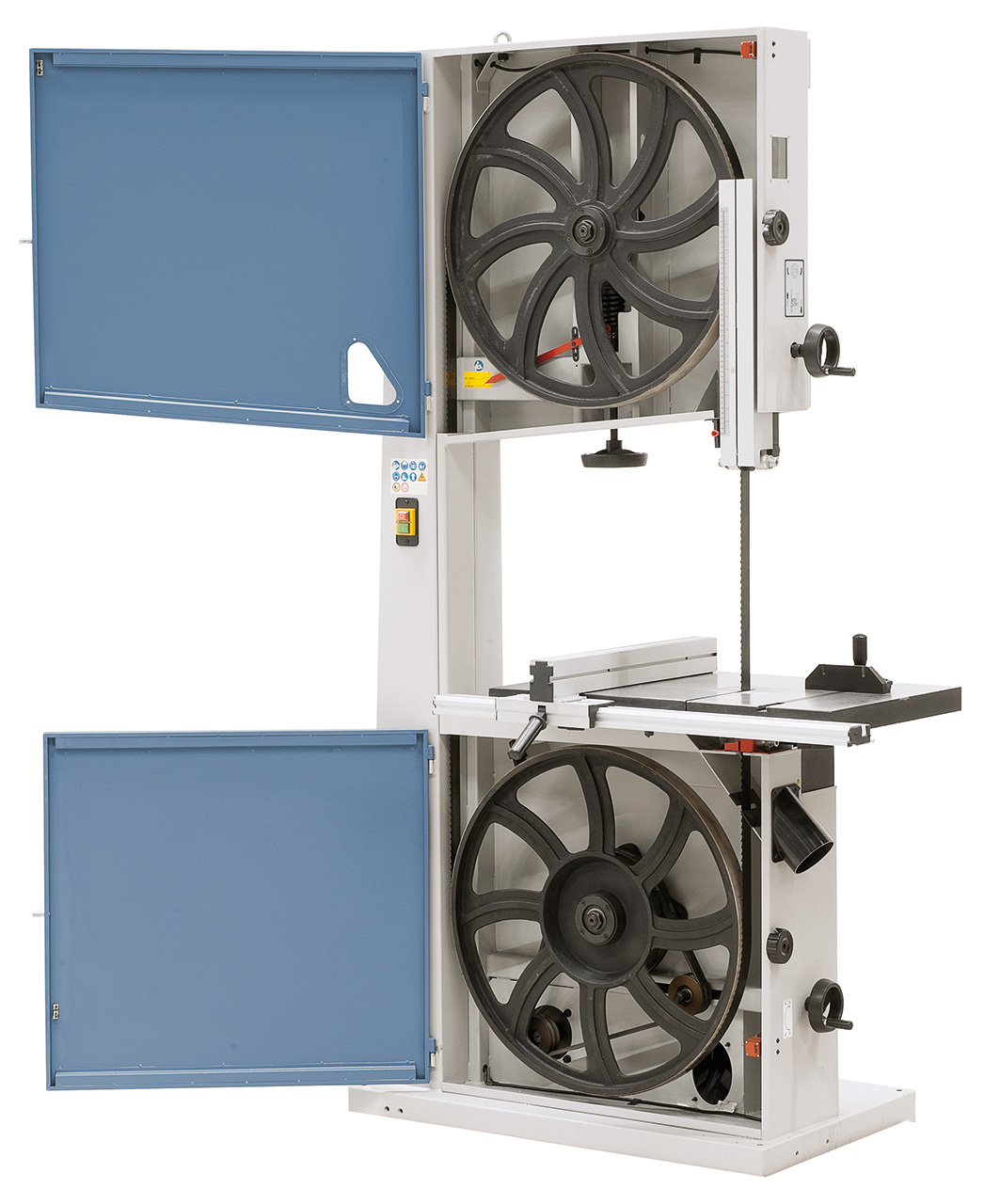

Das Antriebsrad mit Spezialgummi-bandage sorgt für einen ruhigen Lauf und erhöht die Lebensdauer des Sägebandes.

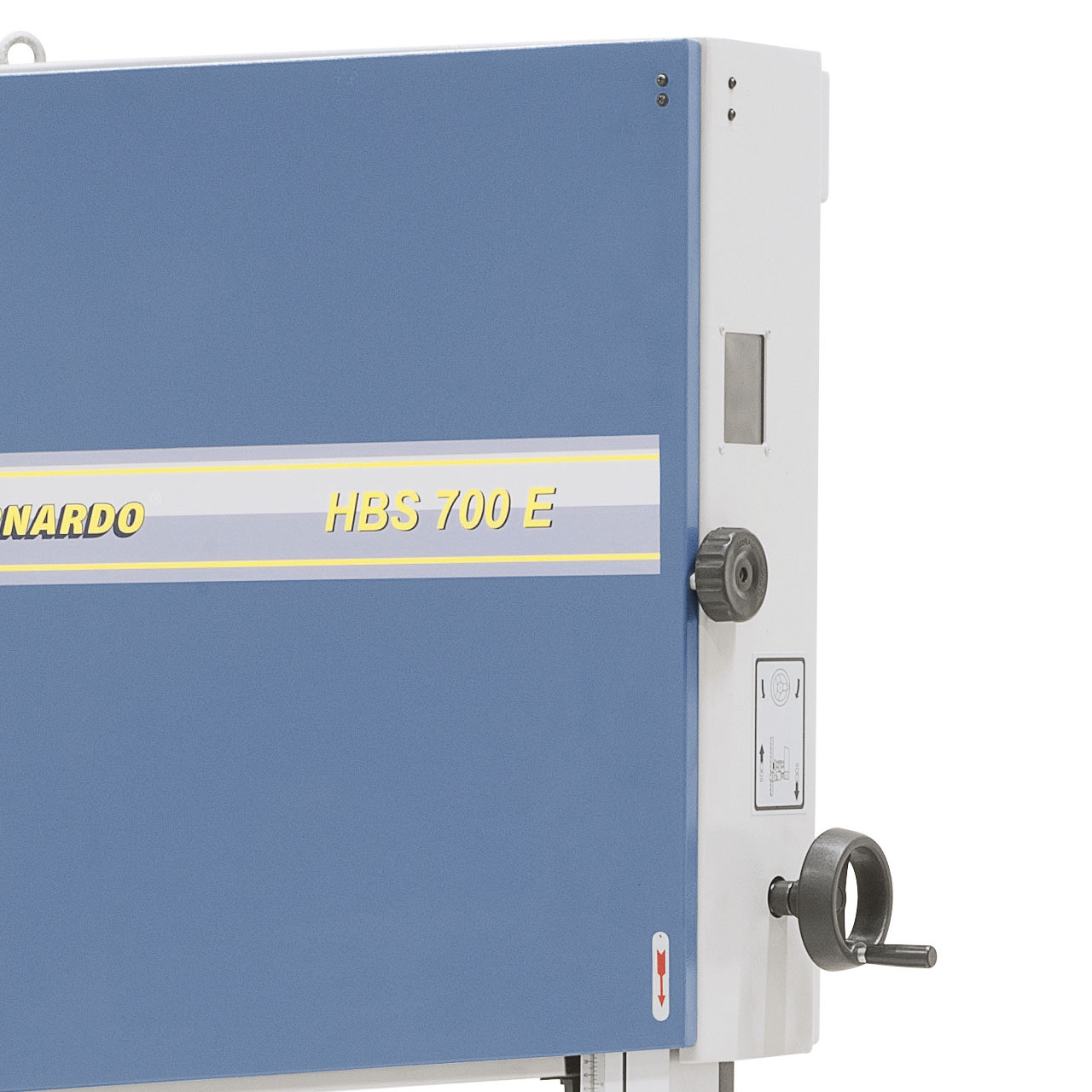

Die Einstellung der Blattspannung erfolgt mittels Handrad und wird über ein Diagramm am oberen Laufrad angezeigt.
Inklusive Präzisions-3-Rollen-Sägebandführung über und unter dem Sägetisch
Beschreibung:

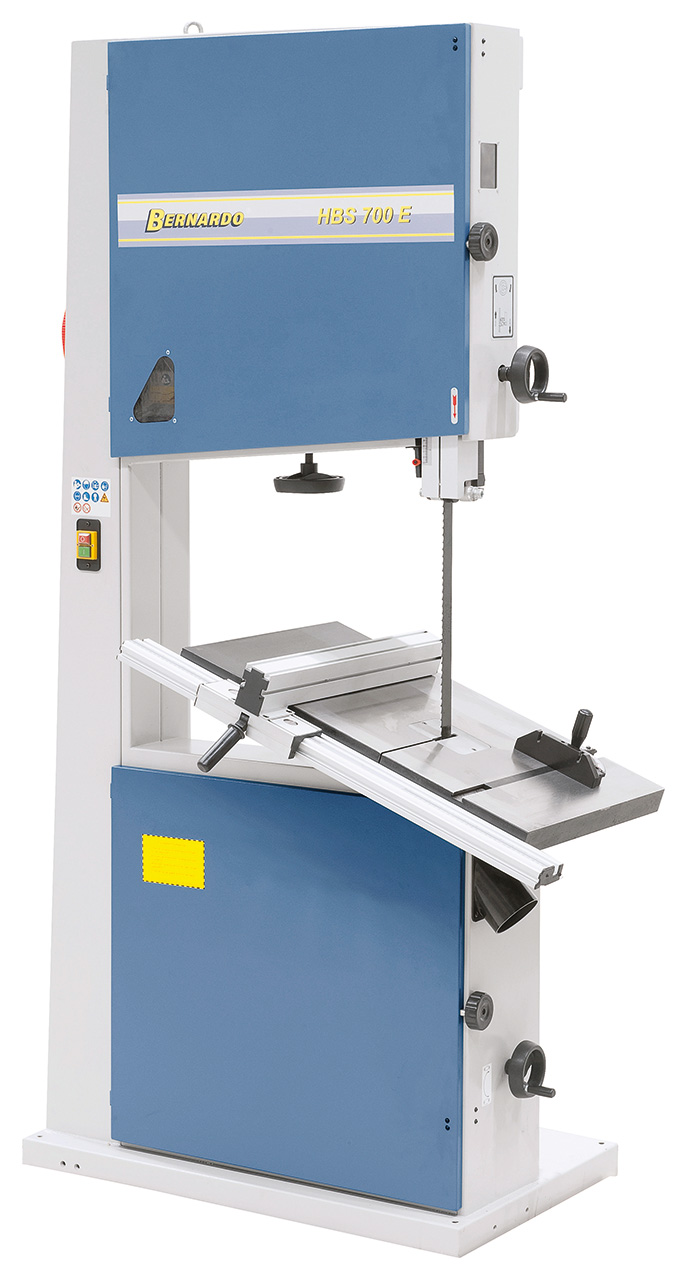

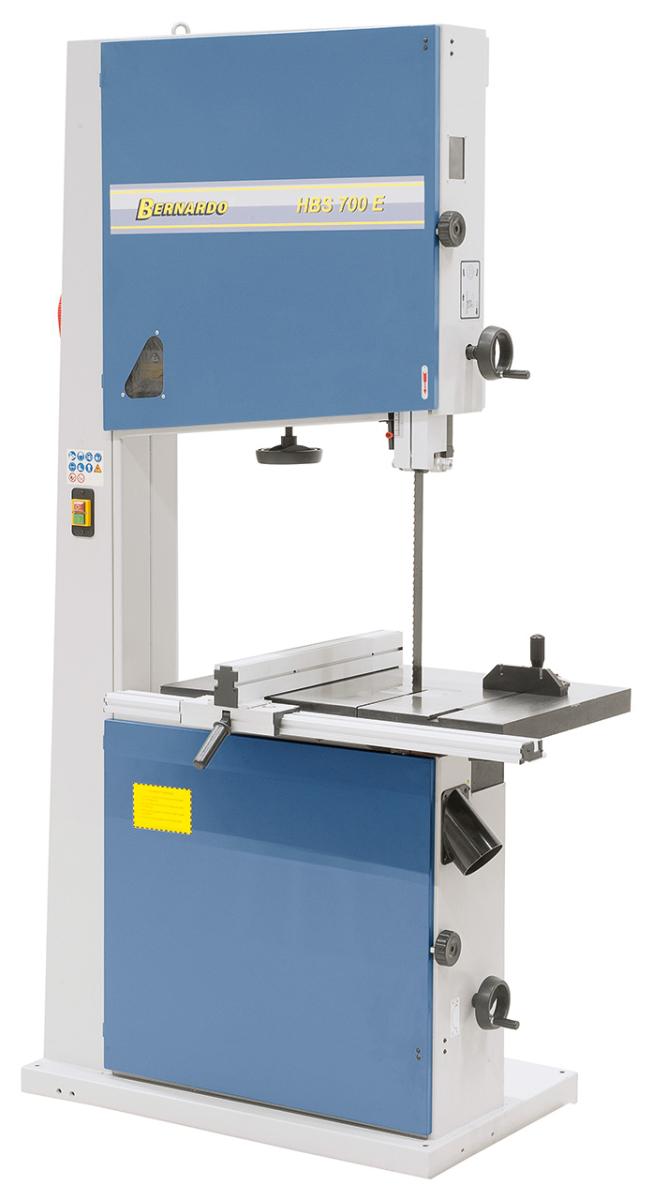

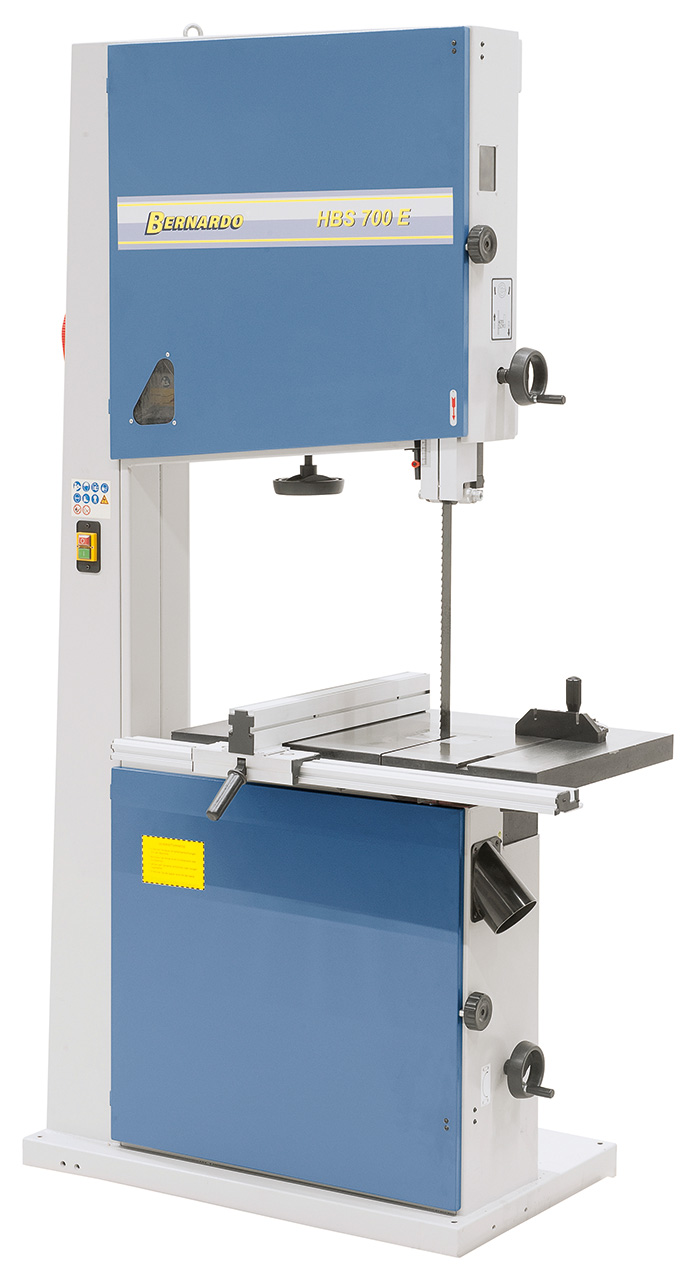

Die Holzbandsägen der HBS-E-Serie bieten ein optimales Preis-Leistungsverhältnis und sind daher die idealen Maschinen für den kostenbewussten Anwender.
Features:
- Schnitthöhenverstellung mittels Handrad über eine Zahnstange mit mm-Skala
- Schwungräder aus Grauguss mit Gummiauflage und Späneabstreifbürste
- Serienmäßig mit 2 Absaugstutzen (100 mm) für eine optimale Späneabsaugung
- Verwindungsfreier Maschinenkörper garantiert einen ruhigen und präzisen Lauf
- Großdimensionierter Sägetisch aus Grauguss, schwenkbar von -5° bis +45°
- Sichtfenster mit Anzeige der Blattspannung für die jeweilige Sägebandbreite
- Leicht verschiebbarer Längsanschlag aus Aluminium mit Schnellklemmsystem und integrierter Lupe
- Inklusive Endschalter für automatisches Abschalten beim Öffnen der Sägebandabdeckungen
- Leistungsstarker Antriebsmotor ermöglicht auch die Bearbeitung größerer Blöcke und Balken
Technische Spezifikation:
Schnittbreite | 700 mm |
Schnitthöhe | 430 mm |
Sägebandabmessung | 5020 x 38 x 0,65 - 2 ZpZ |
Sägebandbreiten | 19 - 40 mm |
Schnittgeschwindigkeit | 1080 m/min |
Tischabmessung | 640 x 500 mm |
Tischverbreiterung | 150 x 500 mm |
Tischhöhe | 950 mm |
Sägetischneigung | -5° bis +45° |
Absauganschluss Ø | 2x 100 mm |
Motor-Abgabeleistung S1 100% | 4,0 kW (5,0 PS) |
Motor-Aufnahmeleistung S6 40% | 5,5 kW (7,5 PS) |
Spannung | 400 V |
Maschinenabmessung (B x T x H) | 1300 x 900 x 2220 mm |
Gewicht ca. | 311 kg |
Lieferumfang:
- Sägeband
- Längsanschlag mit Lupe
- Gehrungsanschlag
- Antriebsräder aus Grauguss
- Präzisions-3-Rollen-Sägebandführung
- Motor inkl. Bremse
- Schiebestock
- Bedienwerkzeug
Leicht verstellbarer Aluminium- Anschlag mit Schnellklemmung, Ablesung der mm-Skala über eine Lupe.
Durchzugsstarker Antriebsmotor auch bei längerem Betrieb, optimale Späneabfuhr durch den Absaug-stutzen diam. 100 mm.
Der serienmäßige Gehrungs-anschlag ist von -60° bis +60° verstellbar und wird in der T-Nut des Arbeitstisches geführt.
Sichtfenster für Bandlauf und Schnitthöhenverstellung an der Stirnseite
Das Antriebsrad mit Spezialgummi-bandage sorgt für einen ruhigen Lauf und erhöht die Lebensdauer des Sägebandes.
Die Einstellung der Blattspannung erfolgt mittels Handrad und wird über ein Diagramm am oberen Laufrad angezeigt.
Inklusive Präzisions-3-Rollen-Sägebandführung über und unter dem Sägetisch
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
