10-1030 Bernardo Dübellochbohrmaschine Multibor DB 21
10-1030 Bernardo Dübellochbohrmaschine Multibor DB 21

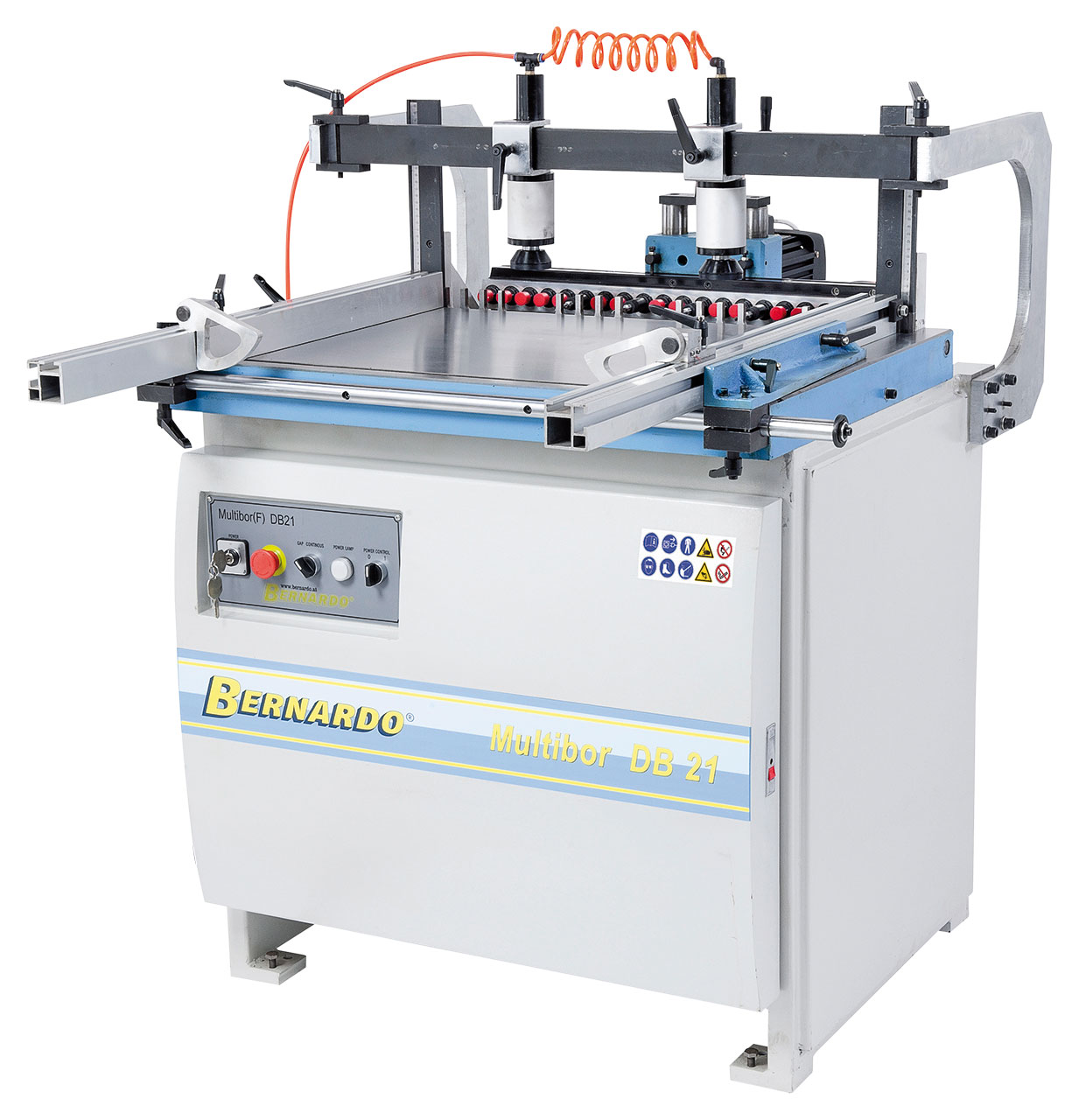

Beschreibung:Die Universal-Dübellochbohrmaschine Multibor DB 21 ist mit 21 Bohrspindeln ausgestattet und eignet sich zur Herstellung von Korpus-, Rahmen-, Beschlag- und Reihenbohrungen. Das pneumatisch schwenkbare Bohraggregat gewährleistet kurze Umrüstzeiten, die Maschine ist dadurch universell einsetzbar und überzeugt durch ein gutes Preis-Leistungs-Verhältnis.
Features:
Technische Spezifikation:
* mit optionalen Alu-Anschlag
Lieferumfang:
Schnellwechselfutter im Lieferumfang enthalten
Abschwenkbare Seitenanschläge für kurze Umrüstung von Korpus- auf Rahmen- und Lochreihenbohrungen
Pneumatische Spanner verschiebbar zum Bohren auch von kleineren Werkstücken
Anschlagfingerleiste mit 3 Aussparungen zur Verwendung von Kombibohrsegmenten für Topfbänder
Inklusive zwei Zählwerke: für Bohrtiefe und Höheneinstellung
Pneumatisches Schwenken der Bohreinheit von 0° - 45° - 90°
Pneumatisches Schwenken der Bohreinheit von 0° - 45° - 90°
Beschreibung:Die Universal-Dübellochbohrmaschine Multibor DB 21 ist mit 21 Bohrspindeln ausgestattet und eignet sich zur Herstellung von Korpus-, Rahmen-, Beschlag- und Reihenbohrungen. Das pneumatisch schwenkbare Bohraggregat gewährleistet kurze Umrüstzeiten, die Maschine ist dadurch universell einsetzbar und überzeugt durch ein gutes Preis-Leistungs-Verhältnis.
Features:
- Automatischer Rücklauf des Bohrbalkens nach Erreichen der voreingestellten Bohrtiefe

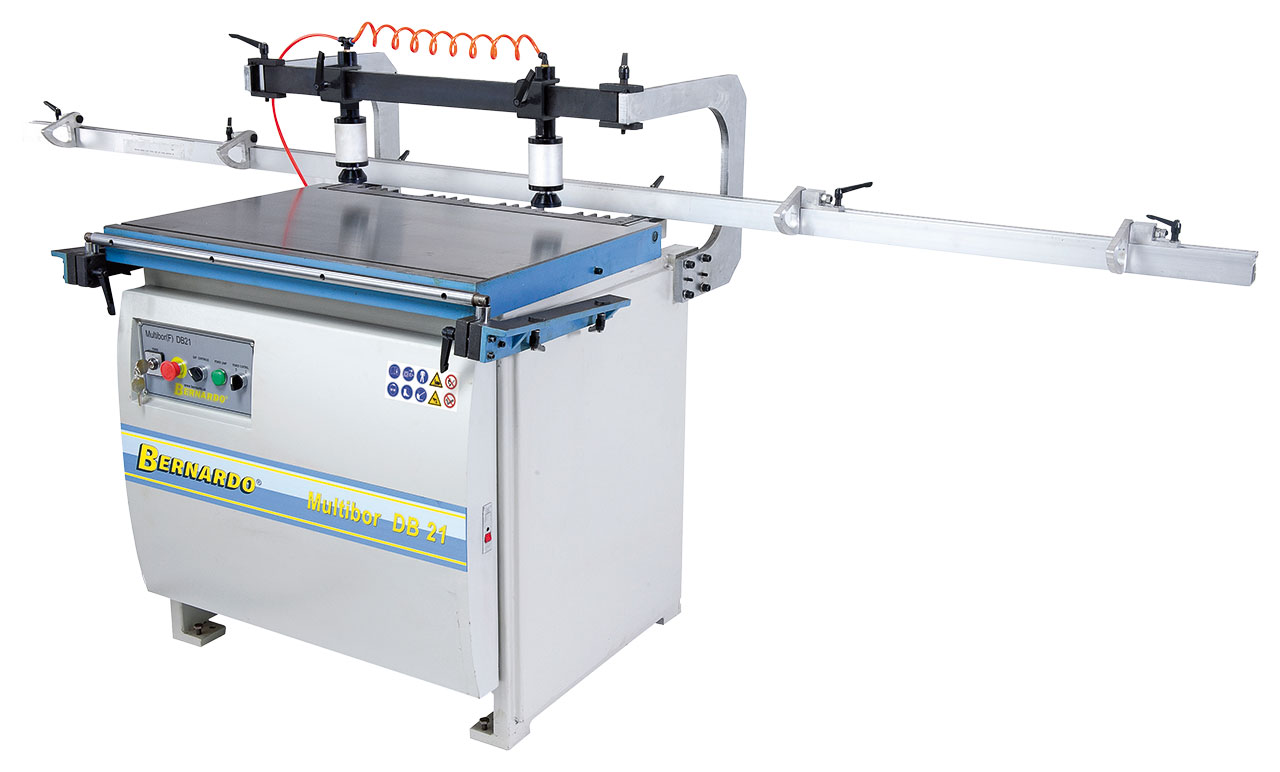

- Inklusive Anschlag für Lochreihen bis max. 280 mm, ideal zm zurücksetzen von Lochreihenbohrungen, z.B. bei Seitenwangen, Schiebetürenschränke, ...
- Ausrissfreies Durchbohren von Lochbohrungen durch einstellbare Vorschubgeschwindigkeit
- Bohreinheit kann auf 45° eingestellt werden, zum Korpusdübeln auf Gehrung
- Einstellung der Bohrhöhe über Aufl agetisch mittels mechanischer Digitalanzeige
- Automatische Pneumatiksteuerung mit Fußpedal zum Spannen – Bohren – Lösen
- Kurze Umrüstzeiten durch bewährtes Anschlagsystem
Technische Spezifikation:
| Spindeln | 21 Stk. |
| Abstand zwischen den Spindeln | 32 mm |
| Abstand zwischen erster / letzter Spindel | 640 mm |
| Max. Bohrtiefe | 50 mm |
| Tischabmessung | 870 x 560 mm |
| Spindeldrehzahl | 2800 U/min |
| Motorleistung | 1,5 kW |
| Spannung | 400 V |
| Erforderlicher Luftdruck | 6 - 8 bar |
| Maschinenabmessung (B x T x H) | 1100 (3000*) x 1130 x 1300 mm |
| Gewicht ca. | 370 kg |
Lieferumfang:
- 2 Stk. Pneumatische Spannzylinder
- 4 Stk. Schnellwechselfutter
- Pneumatische Schwenkeinheit des Bohrkopfes
- Mechanische Digitalanzeige für Bohrtiefe
- Mechanische Digitalanzeige für Bohrhöhe über Auflagetisch
- 2 Stk. Seitenanschläge mit Anschlagklappen
- Fußpedal

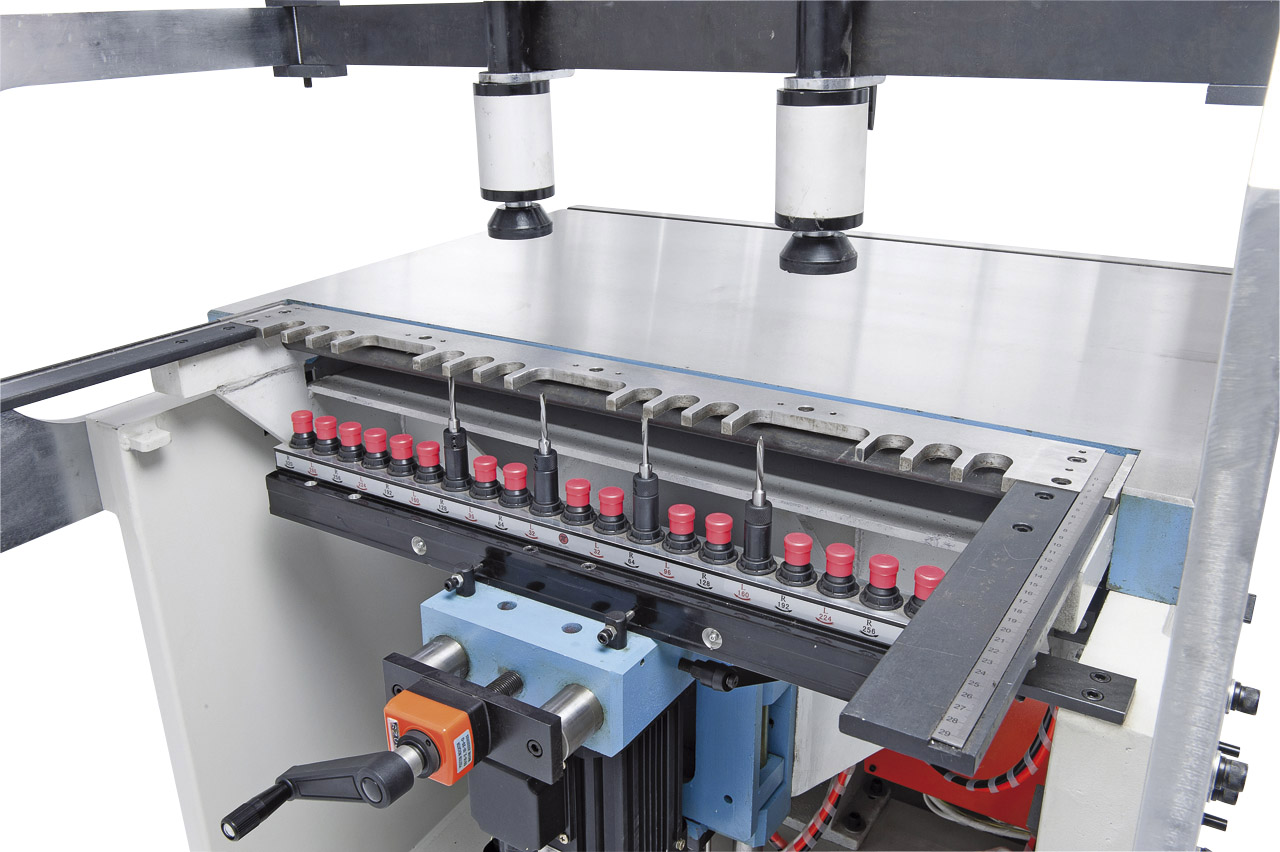

Schnellwechselfutter im Lieferumfang enthalten

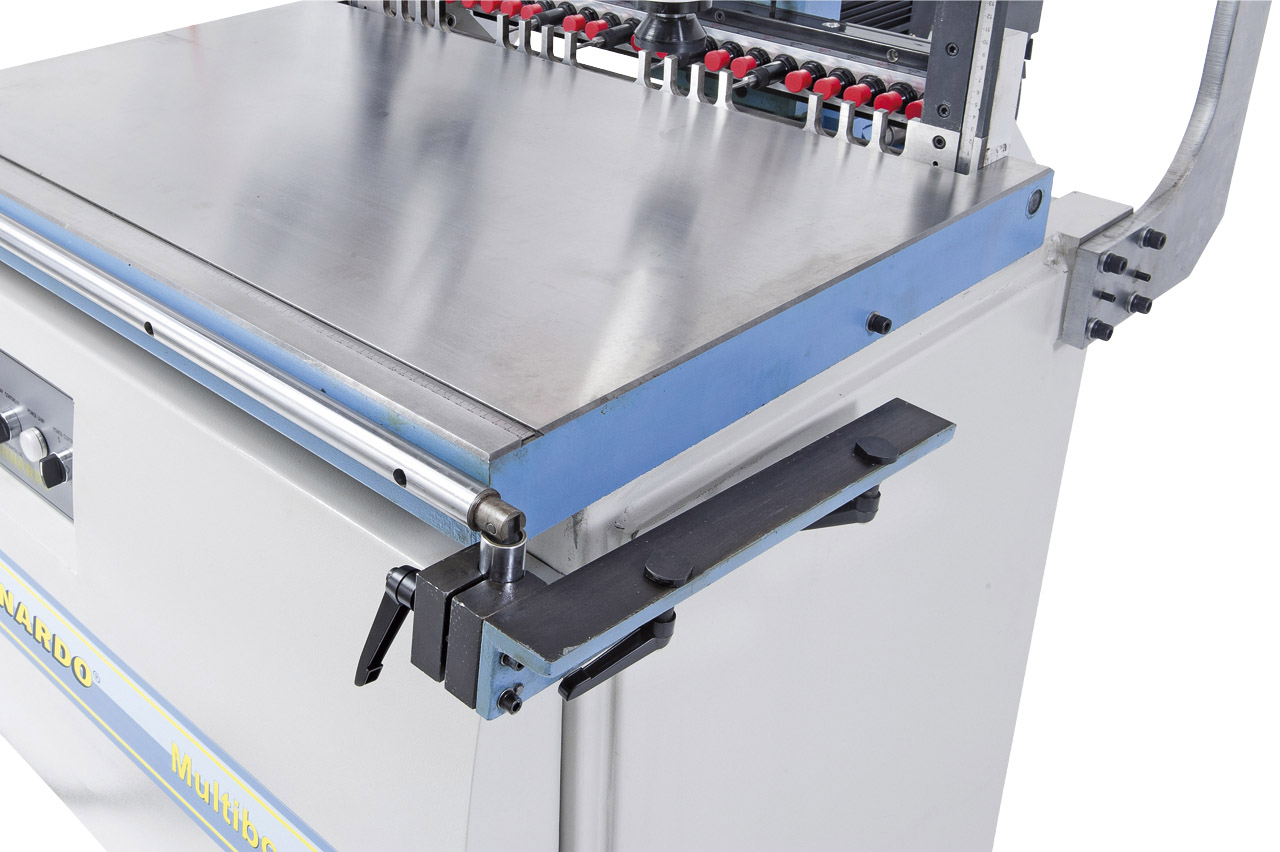

Abschwenkbare Seitenanschläge für kurze Umrüstung von Korpus- auf Rahmen- und Lochreihenbohrungen

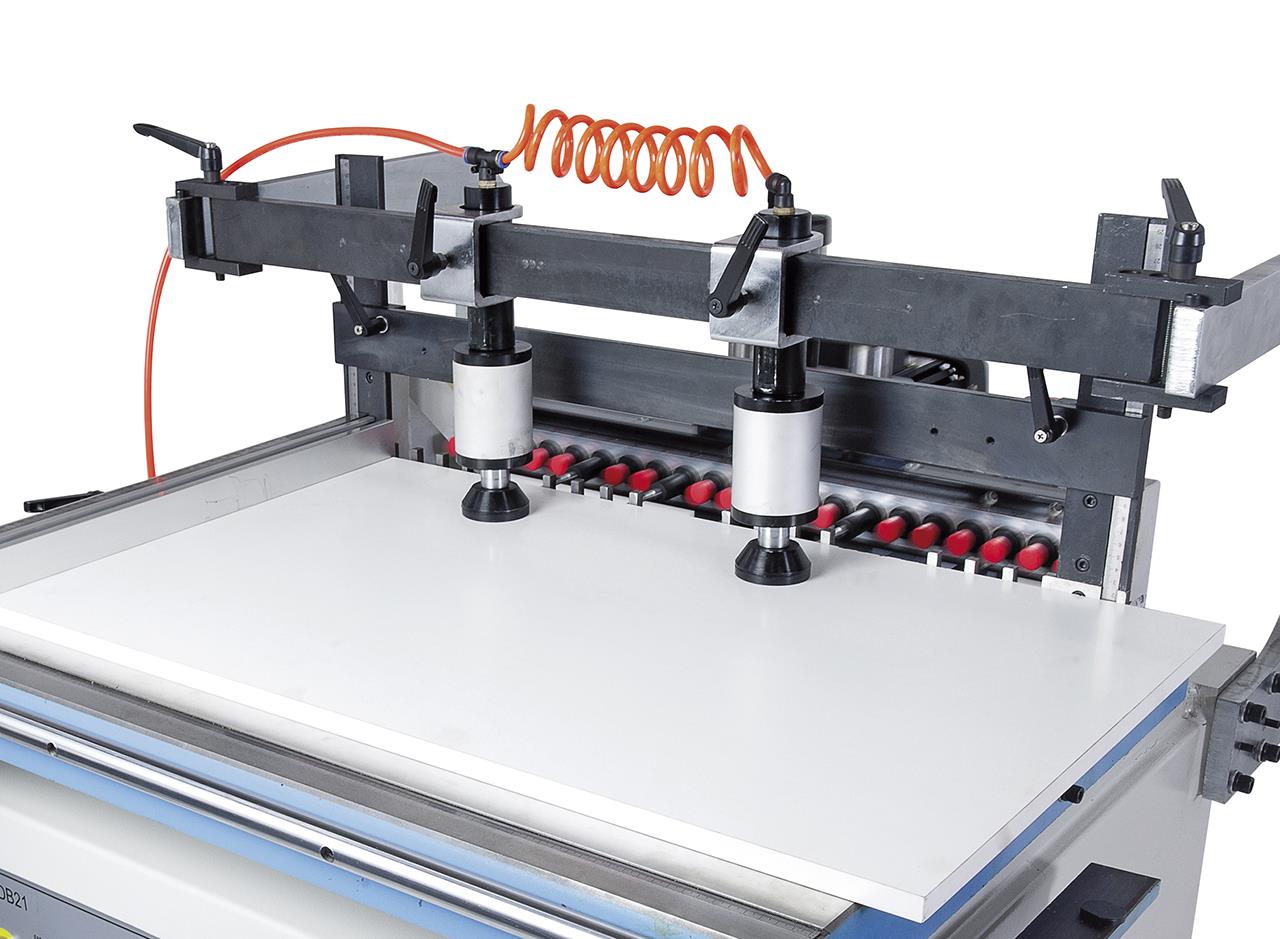

Pneumatische Spanner verschiebbar zum Bohren auch von kleineren Werkstücken

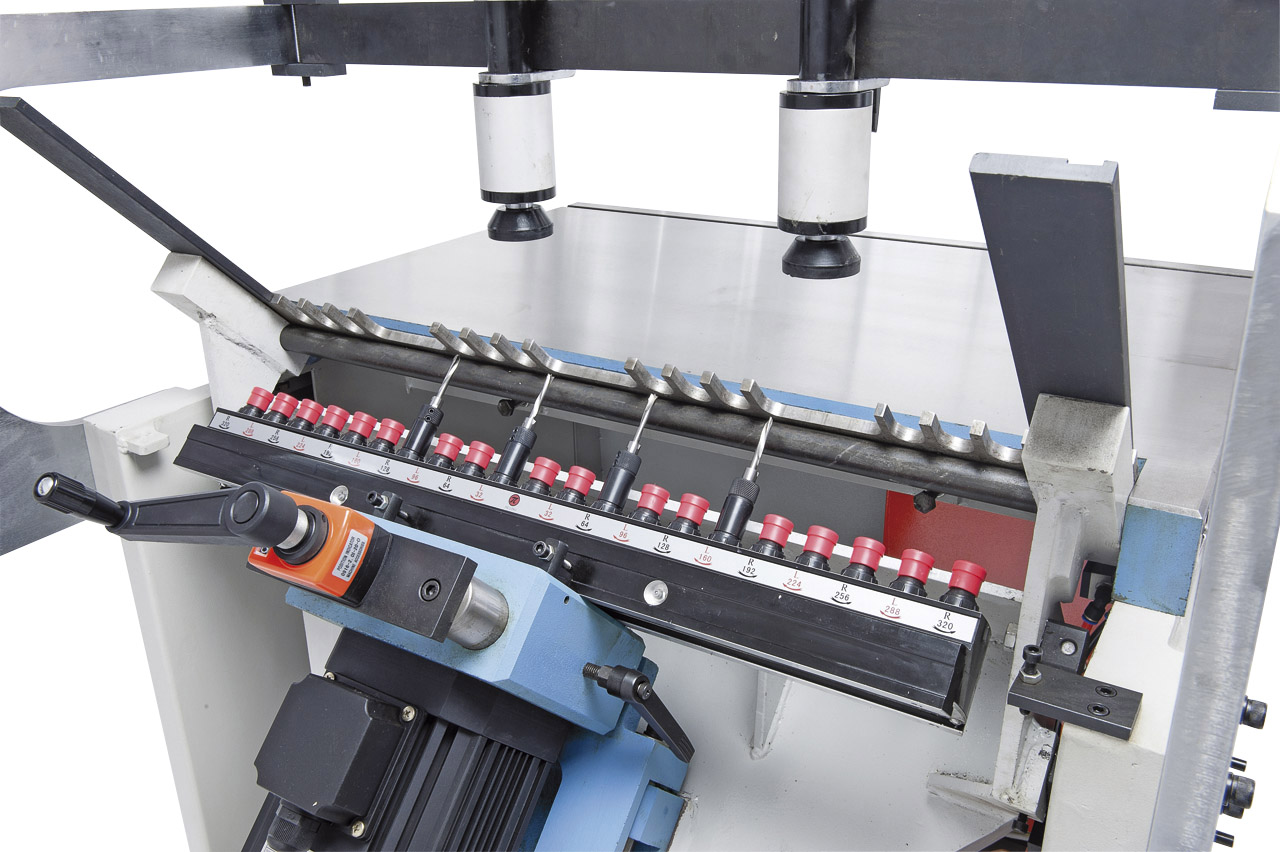

Anschlagfingerleiste mit 3 Aussparungen zur Verwendung von Kombibohrsegmenten für Topfbänder
Inklusive zwei Zählwerke: für Bohrtiefe und Höheneinstellung

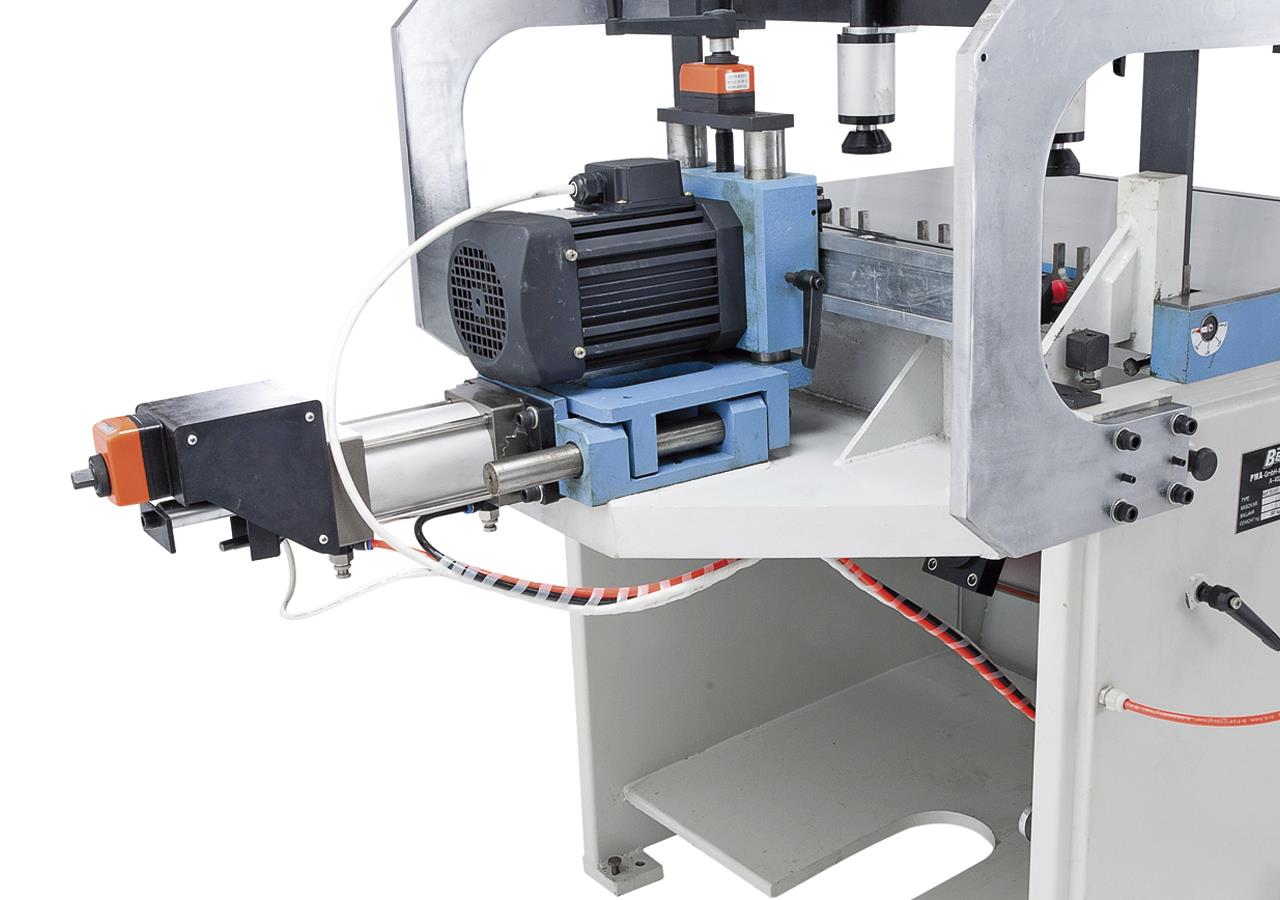

Pneumatisches Schwenken der Bohreinheit von 0° - 45° - 90°

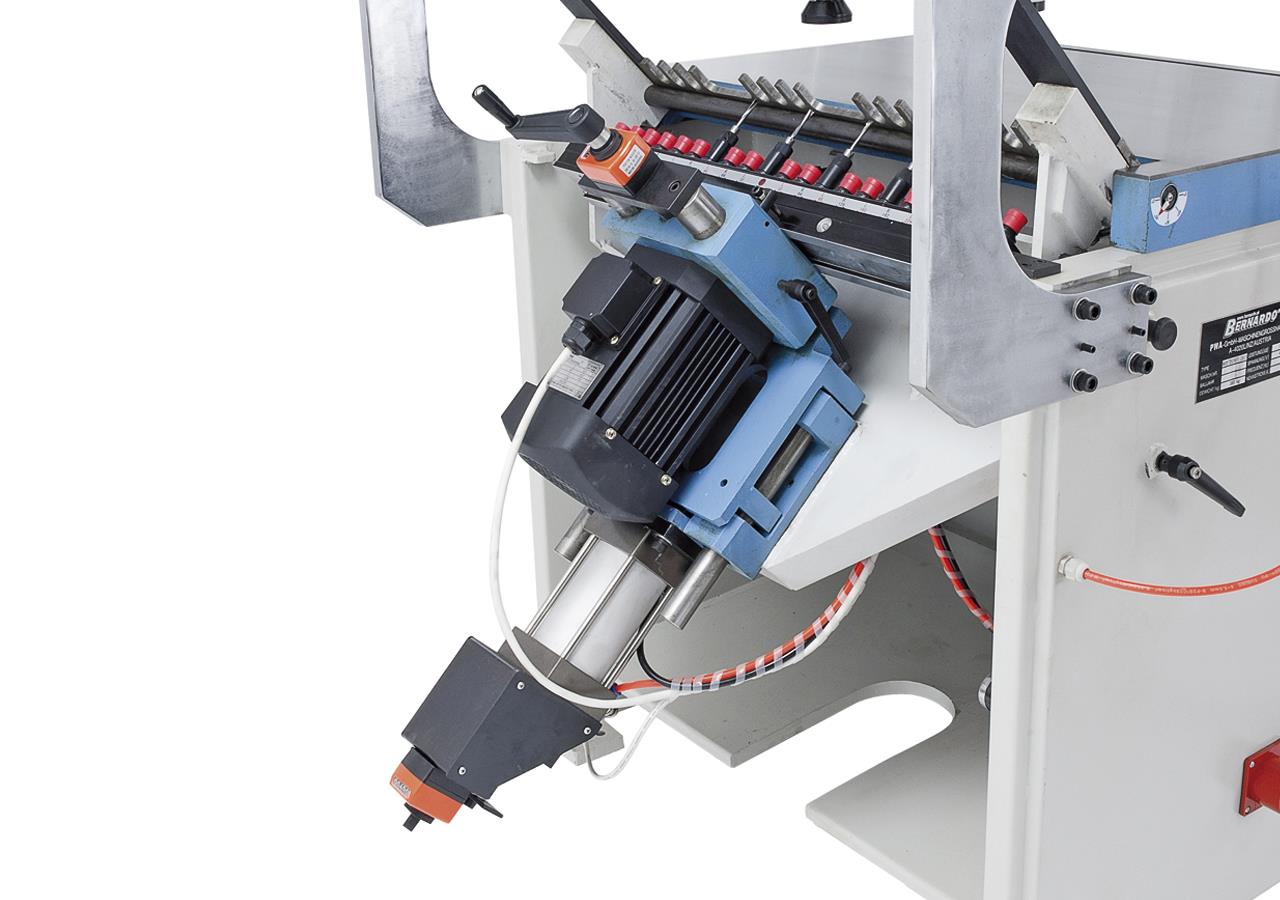

Pneumatisches Schwenken der Bohreinheit von 0° - 45° - 90°
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
