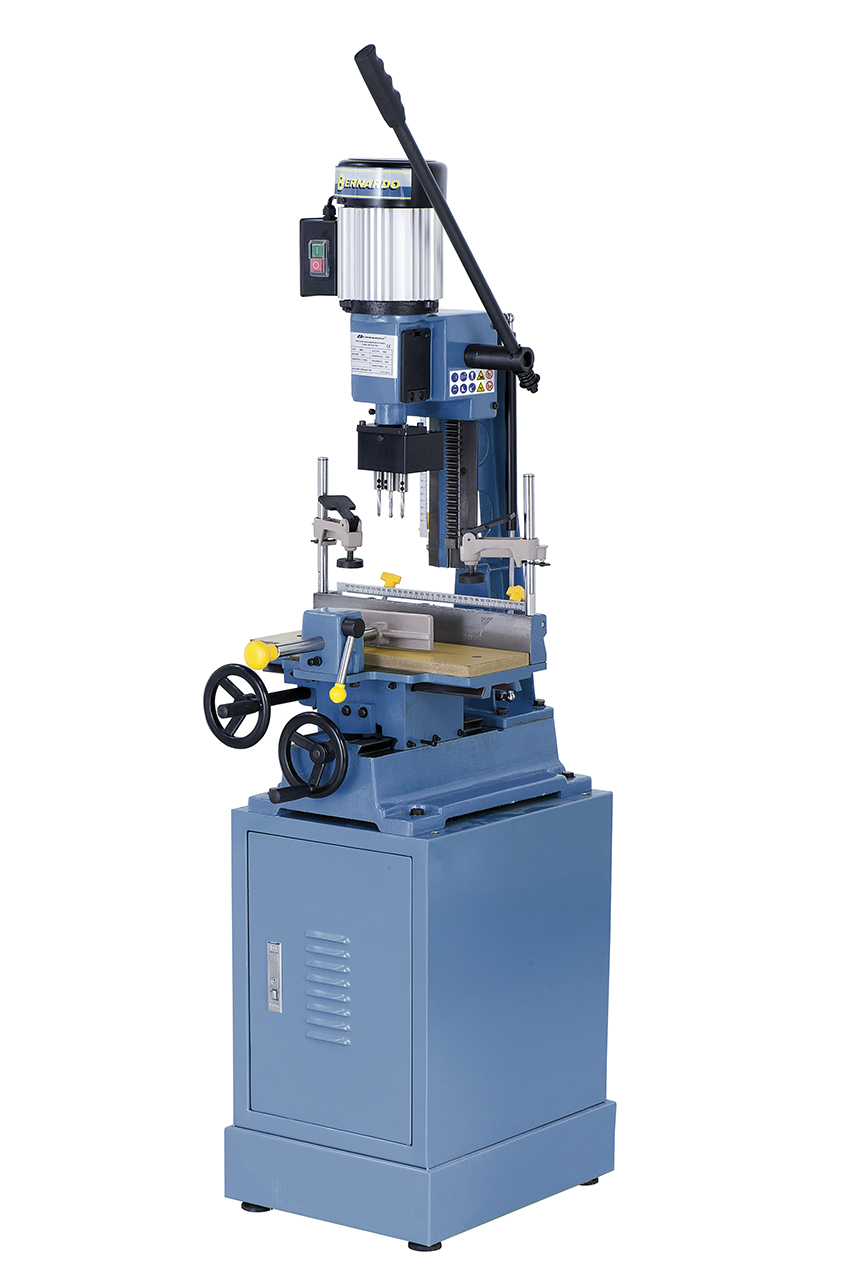

14-2090 Bernardo Hohlstemmmaschinen HM 25 (ohne Untergestell)
14-2090 Bernardo Hohlstemmmaschinen HM 25
Beschreibung:Mit der Stemmmaschine HM 25 kann man auf Grund des umfangreichen Zubehörs (Schnellspann-Schraubstock, Längsanschlag,...) eckige Langlöcher einfach, schnell und effizient in Serie herstellen. Weiterer Vorteil dieses Modells ist der um 180° verstellbare Spindelkopf zum Bearbeiten größerer Werkstücke.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:
Praktischer Längsanschlag für Serienarbeiten

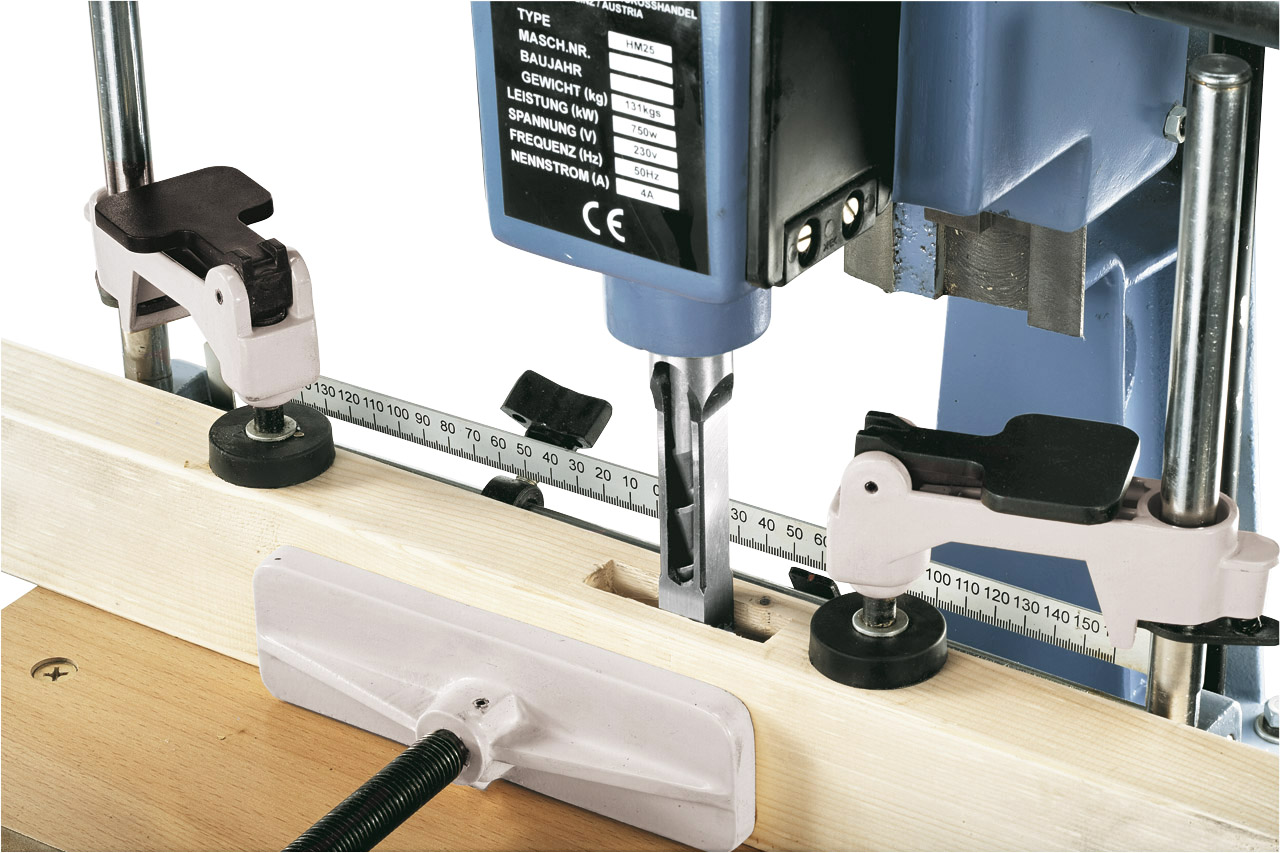

Exzenterspanner und Schnellspann-Schraubstock zur sicheren Fixierung des Werkstückes

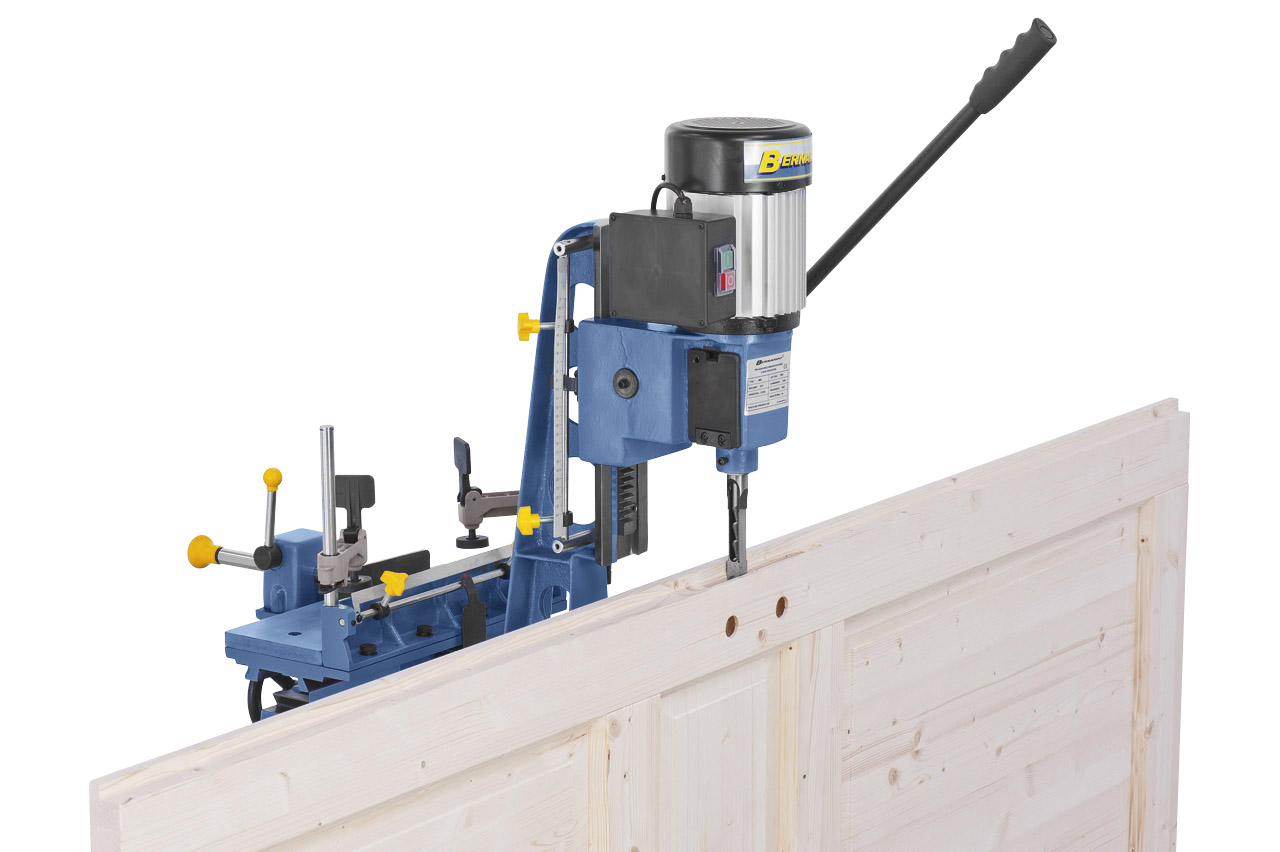

180° verstellbarer Spindelkopf, ideal zum Stemmen von Türschlössern und Scharnieren
Beschreibung:Mit der Stemmmaschine HM 25 kann man auf Grund des umfangreichen Zubehörs (Schnellspann-Schraubstock, Längsanschlag,...) eckige Langlöcher einfach, schnell und effizient in Serie herstellen. Weiterer Vorteil dieses Modells ist der um 180° verstellbare Spindelkopf zum Bearbeiten größerer Werkstücke.
Features:
- Serienmäßig mit Handräder zum Verfahren des Koordinatentisches
- Beidseitig zugängliches Zahnkranz-Bohrfutter zum Wechseln des Hohlstemmbohrers
- Einstellbare Schwalbenschwanzführungen in allen Achsen
- Spindelkopf um 180° drehbar, unerlässlich bei Stemmarbeiten an Türen
- Inklusive Gasdruckzylinder zur Unterstützung des Stemmvorganges
- Ideal zum Langlochbohren und Stemmen in Hart- und Weichhölzer
- Maschinenkörper aus Grausguss für vibrationsarmes und genaues Arbeiten
Technische Spezifikation:
| Meißelgröße max. | 25,4 mm |
| Bohrhub | 230 mm |
| Max. Stemmbohrtiefe | 76 mm |
| Max. Werkstückhöhe | 200 mm |
| Max. Werkstückbreite | 145 mm |
| Bohrtischgröße | 400 x 150 mm |
| Verfahrweg (x / y) | 175 / 150 mm |
| Drehzahl | 2850 U/min |
| Motorleistung | 0,75 kW (1,0 PS) |
| Spannung | 230 V |
| Maschinenabmessung (B x T x H)* | 430 x 610 x 1100 mm |
| Gewicht ca. | 100 kg |
Lieferumfang:
- Zahnkranz-Bohrfutter 16 mm
- 2 Stk. Exzenterspanner
- Längsanschlag
- Bohrtiefenanschlag mit Skala
- Schnellspann-Schraubstock
- Gasdruck-Ausgleichszylinder
- Verfahrbarer Koordinatentisch
Praktischer Längsanschlag für Serienarbeiten
Exzenterspanner und Schnellspann-Schraubstock zur sicheren Fixierung des Werkstückes
180° verstellbarer Spindelkopf, ideal zum Stemmen von Türschlössern und Scharnieren
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
