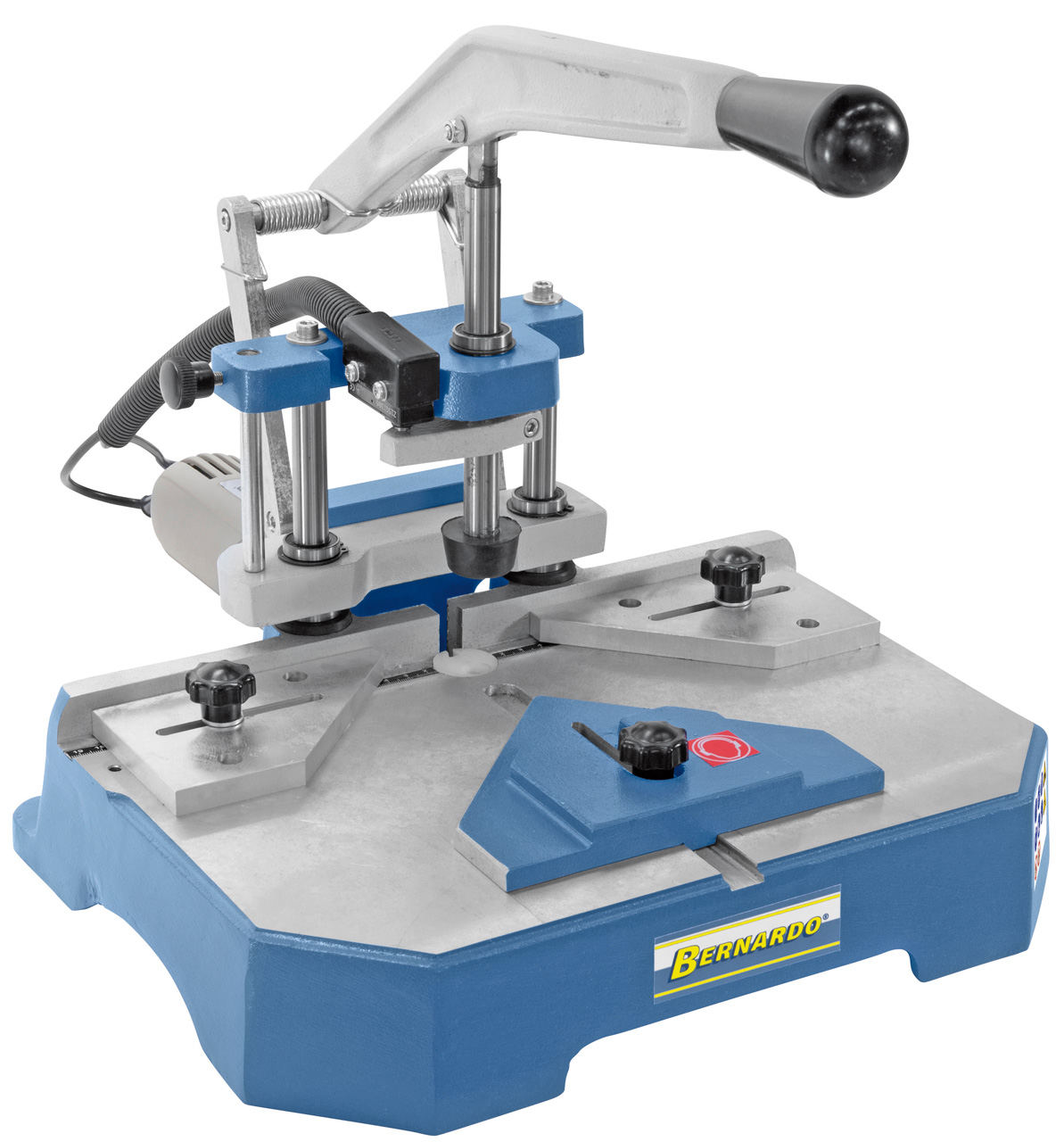

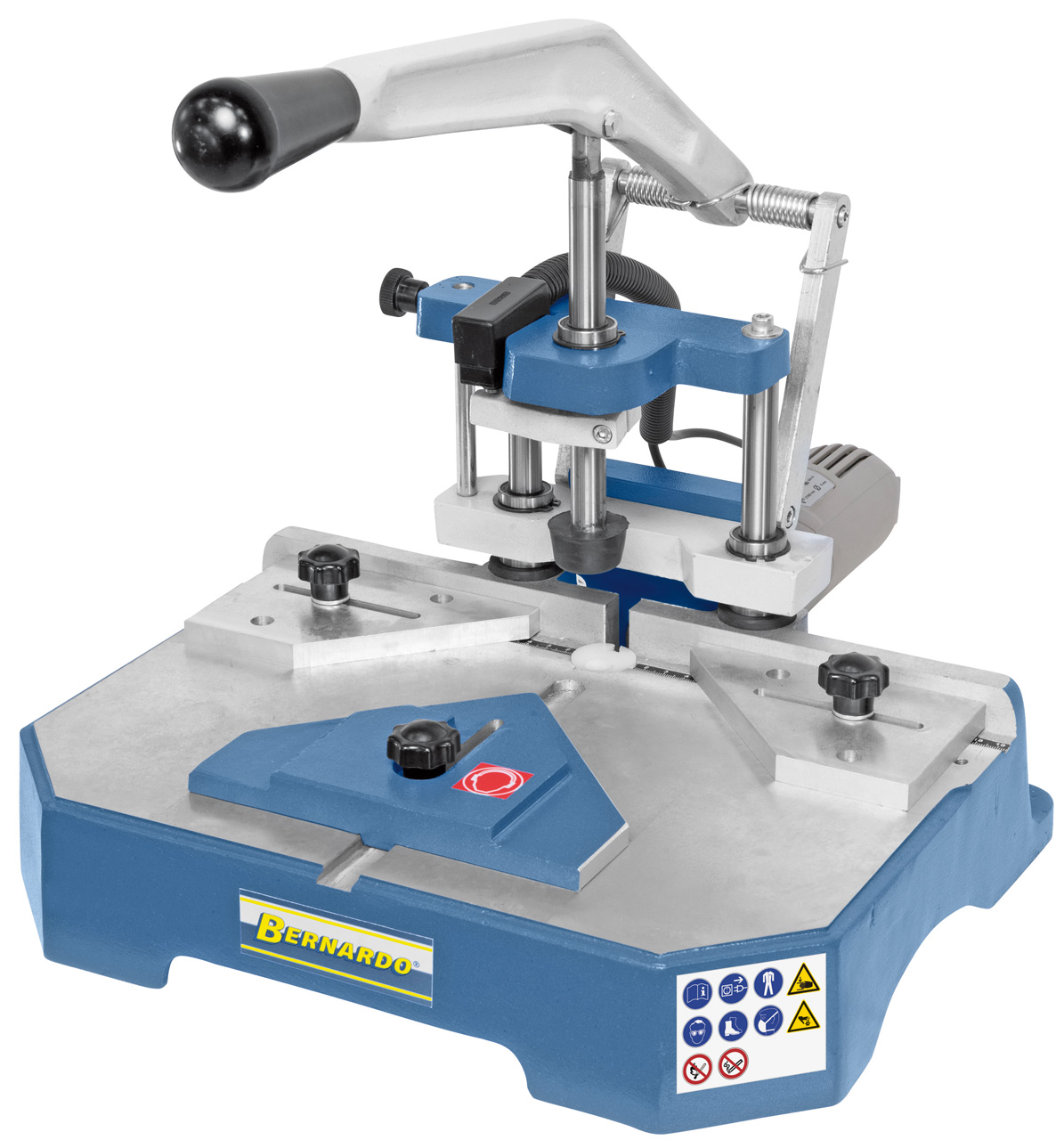

Beschreibung:Die manuelle Keilnutfräsmaschine KNF 1 ist ein kompaktes Tischmodell zur Herstellung einer Keilnut pro Arbeitshub. Rahmenverbindungen aller Art, wie z.B. Bilderrahmen, Kranzrahmen, Segmentbögen, Fensterrahmen uvm. sind mit dieser Maschine schnell und kostengünstig herstellbar.
Features:

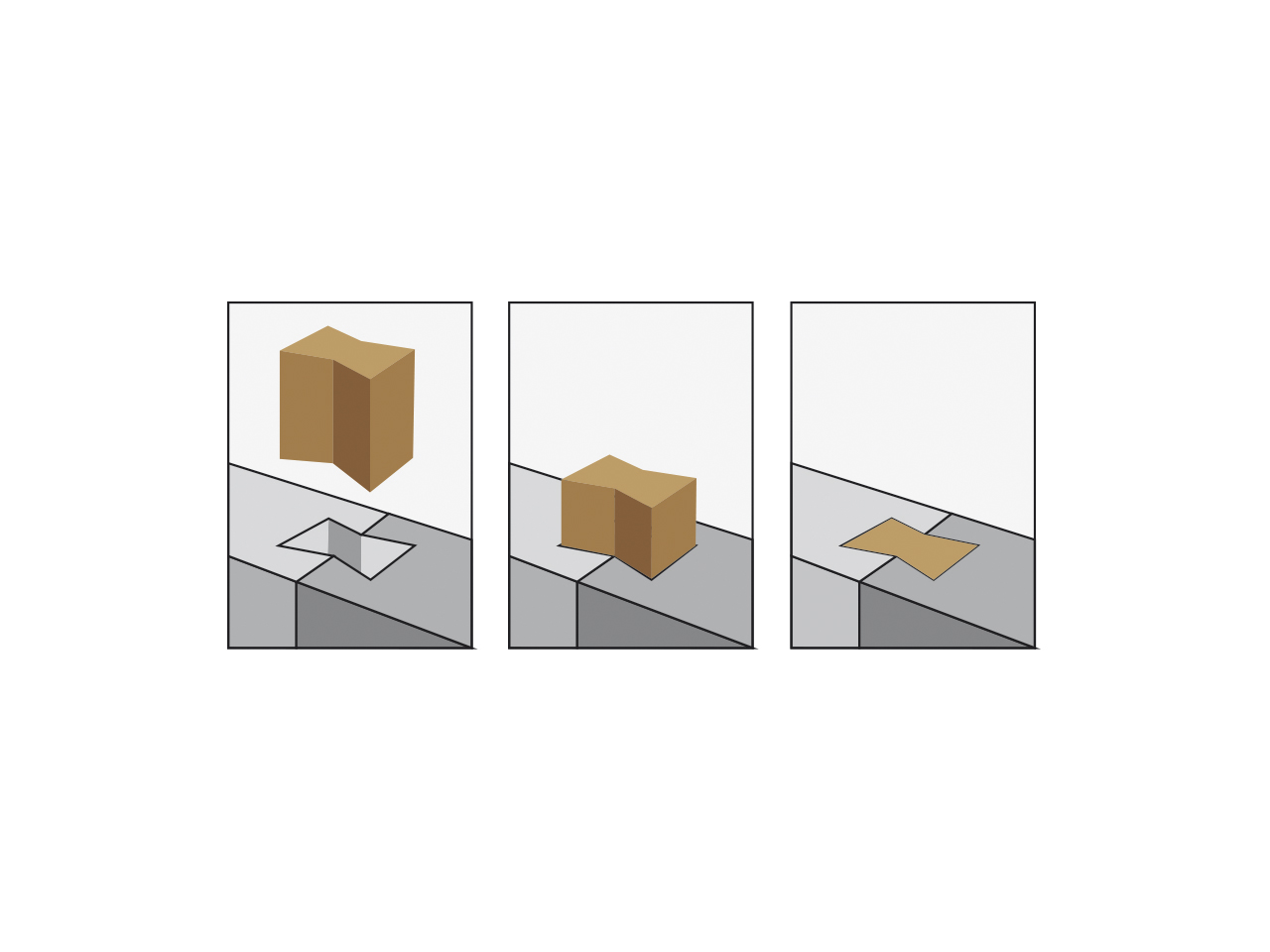

- Form- und kraftschlüssige Verbindung ohne Einsatz von Haftmittel
- Je nach Anwendung und Materialstärke stehen unterschiedliche Schwalbengrößen in verschiedenen Längen zur Auswahl

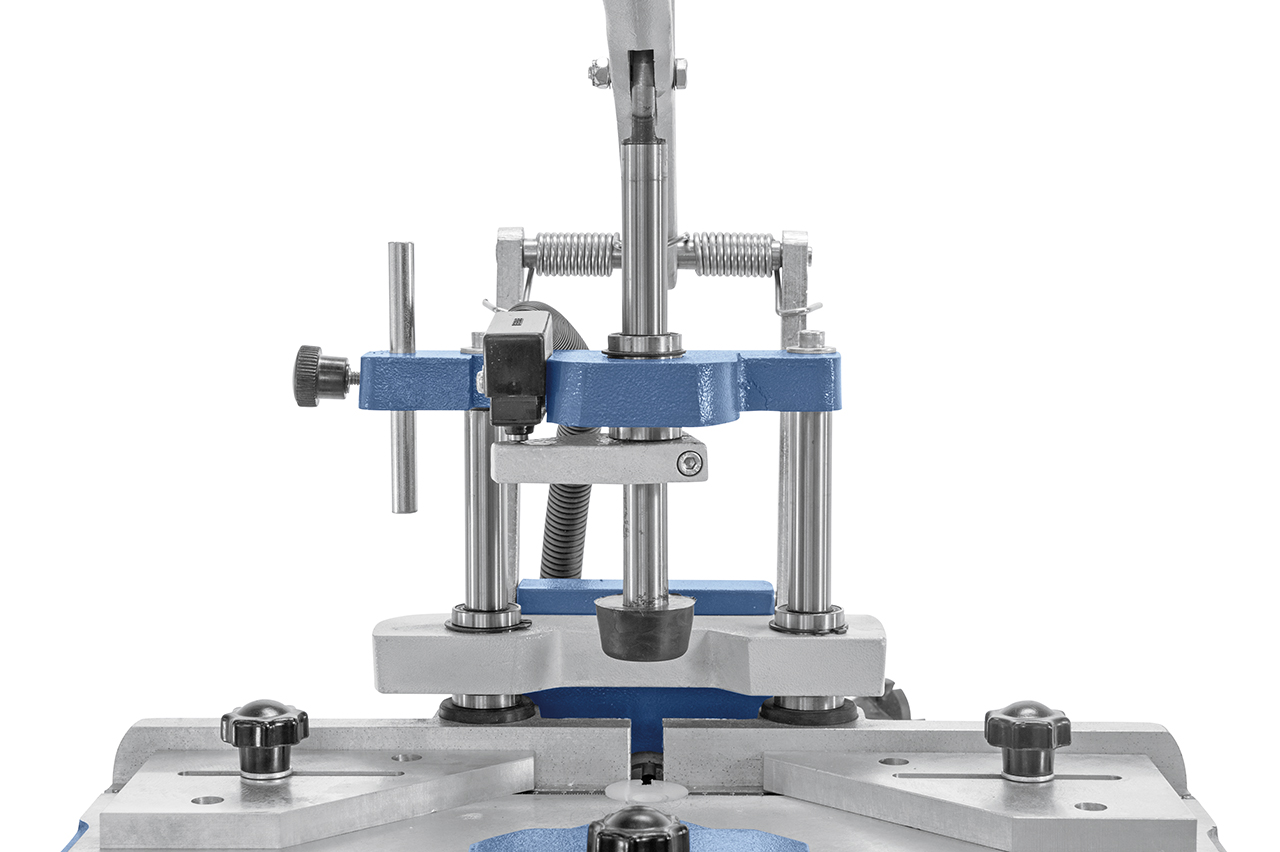

- Die im Lieferumfang enthaltenen verstellbaren Anschläge erleichtern das Einrichten des Werkstückes auf die gewünschte Position
- Verbindungen schnell und kostengünstig herstellbar, besonders wirtschaftlich bei der Produktion von kleineren und mittleren Serien
- Durch das geringe Eigengewicht, ideal für den mobilen Einsatz auf Baustellen und im Montagebereich
Technische Spezifikation:
| Fräseraufnahme Ø | 6 mm |
| Frästiefe | 0 - 55 mm |
| Tischgröße | 380 x 220 mm |
| Steuerung | manuell |
| Werkstückklemmung | manuell |
| Anschlaglänge | 390 mm |
| Profilbreite max. | 185 mm |
| Durchgangshöhe max. | 95 mm |
| Drehzahl | 32000 U/min |
| Motorleistung | 0,85 kW |
| Spannung | 230 V |
| Maschinenabmessung (B x T x H) | 400 x 620 x 535 mm |
| Gewicht ca. | 10 kg |
Lieferumfang:
- 1 Stk. Fräser für Schwalbengröße W-2
- Gehrungsanschlag 45°
- 2 seitliche Anschläge
- Manueller Niederhalter

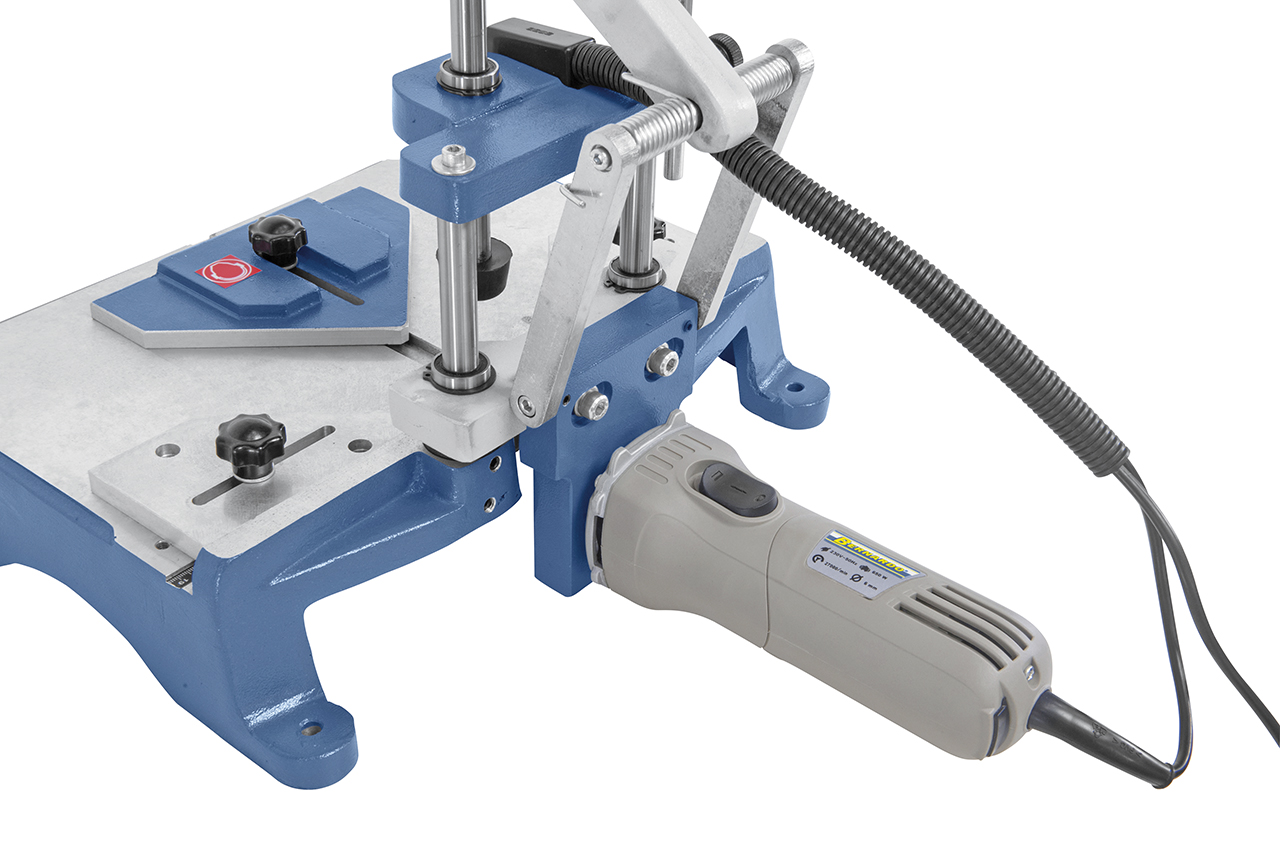

Der 850 W Motor ist geeignet zur Herstellung der Schwalbengrößen W-1, W-2 und W-3

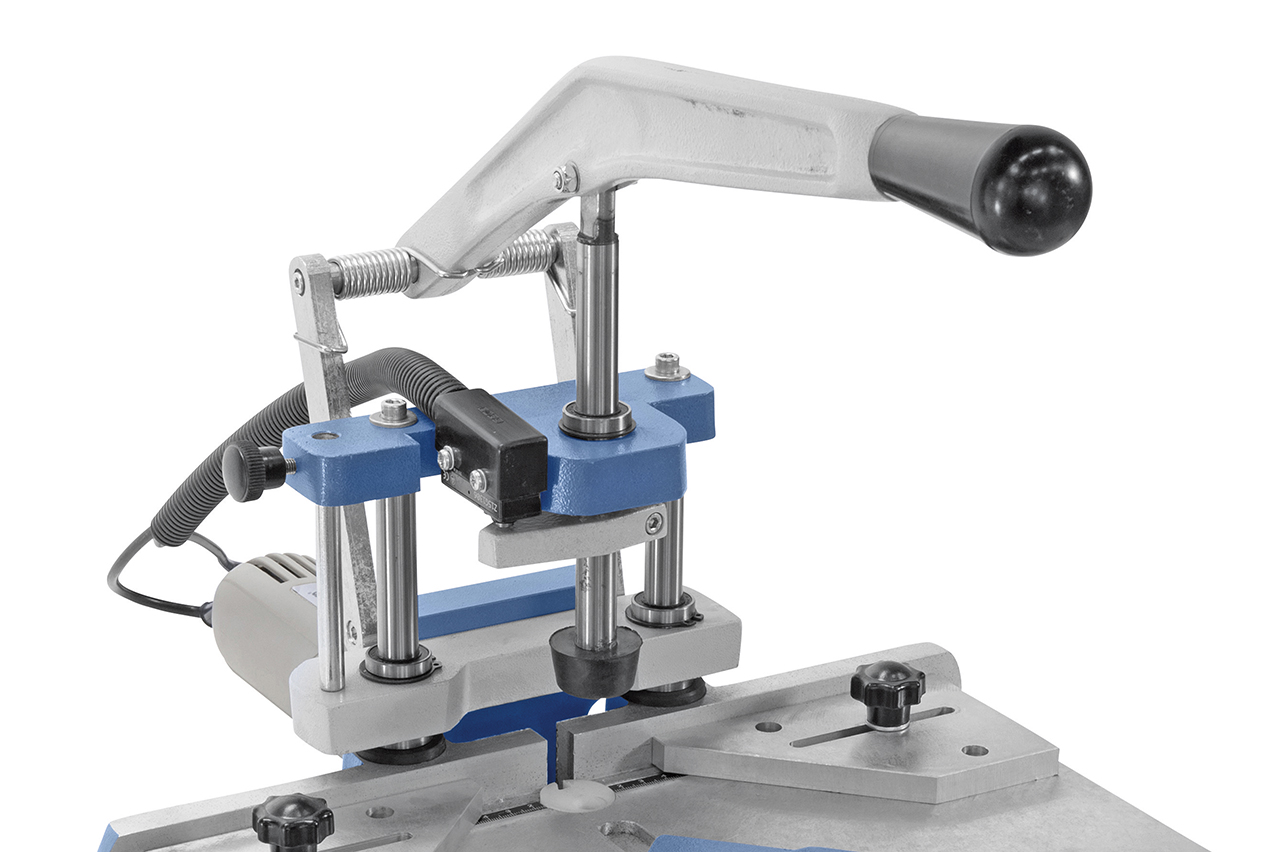

Funktionsweise: Beim Herunterdrücken des Hebels wird das Werkstück geklemmt und dann verfährt der Fräser bis zur voreingestellten Frästiefe. Beim Hochheben des Hebels in die Ausgangsposition wird das gefräste Werkstück f

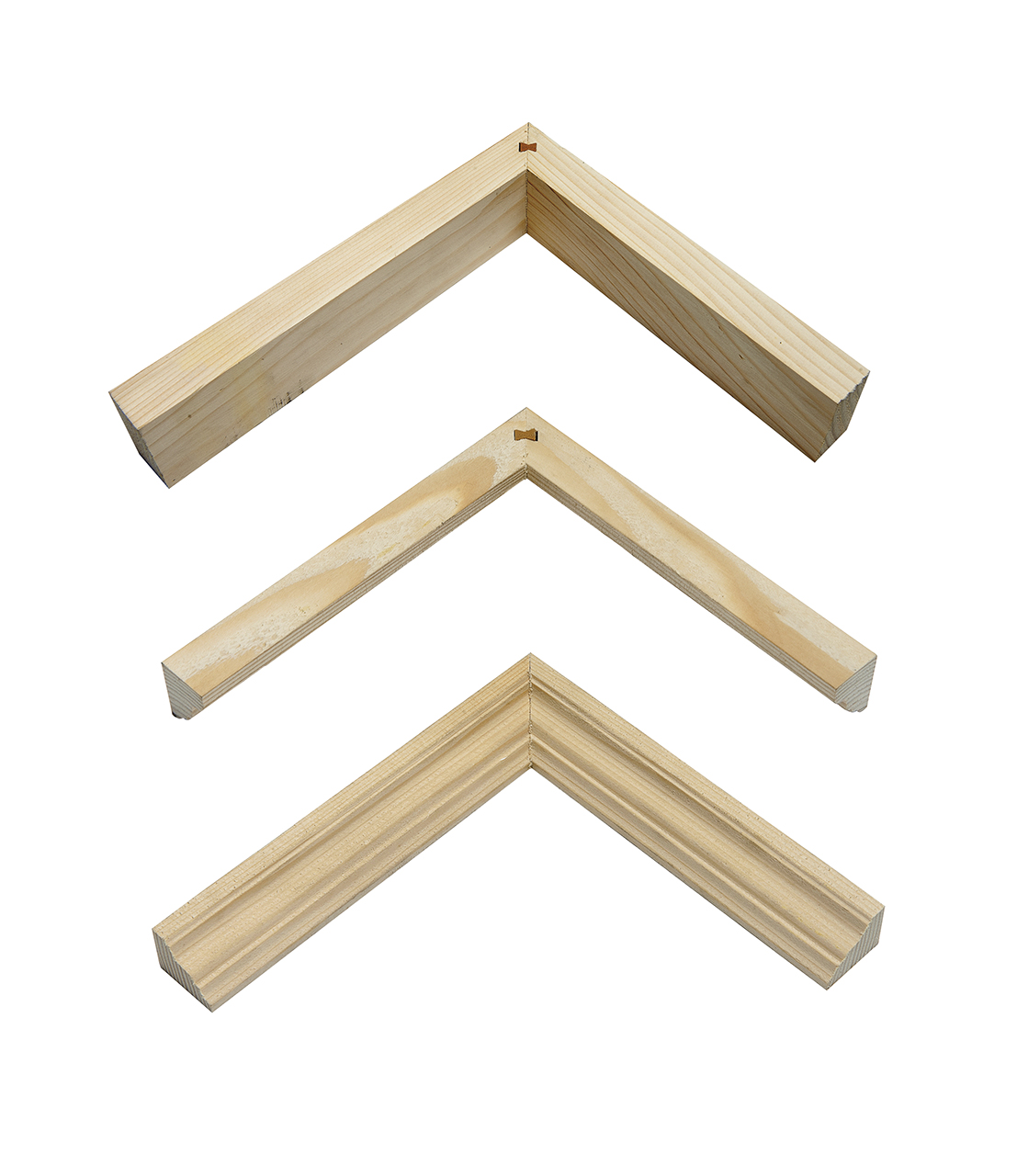

Anwendungsbeispiele
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
