10-1078 Bernardo Drechselmaschinen VDM 500
10-1078 Bernardo Drechselmaschinen VDM 500

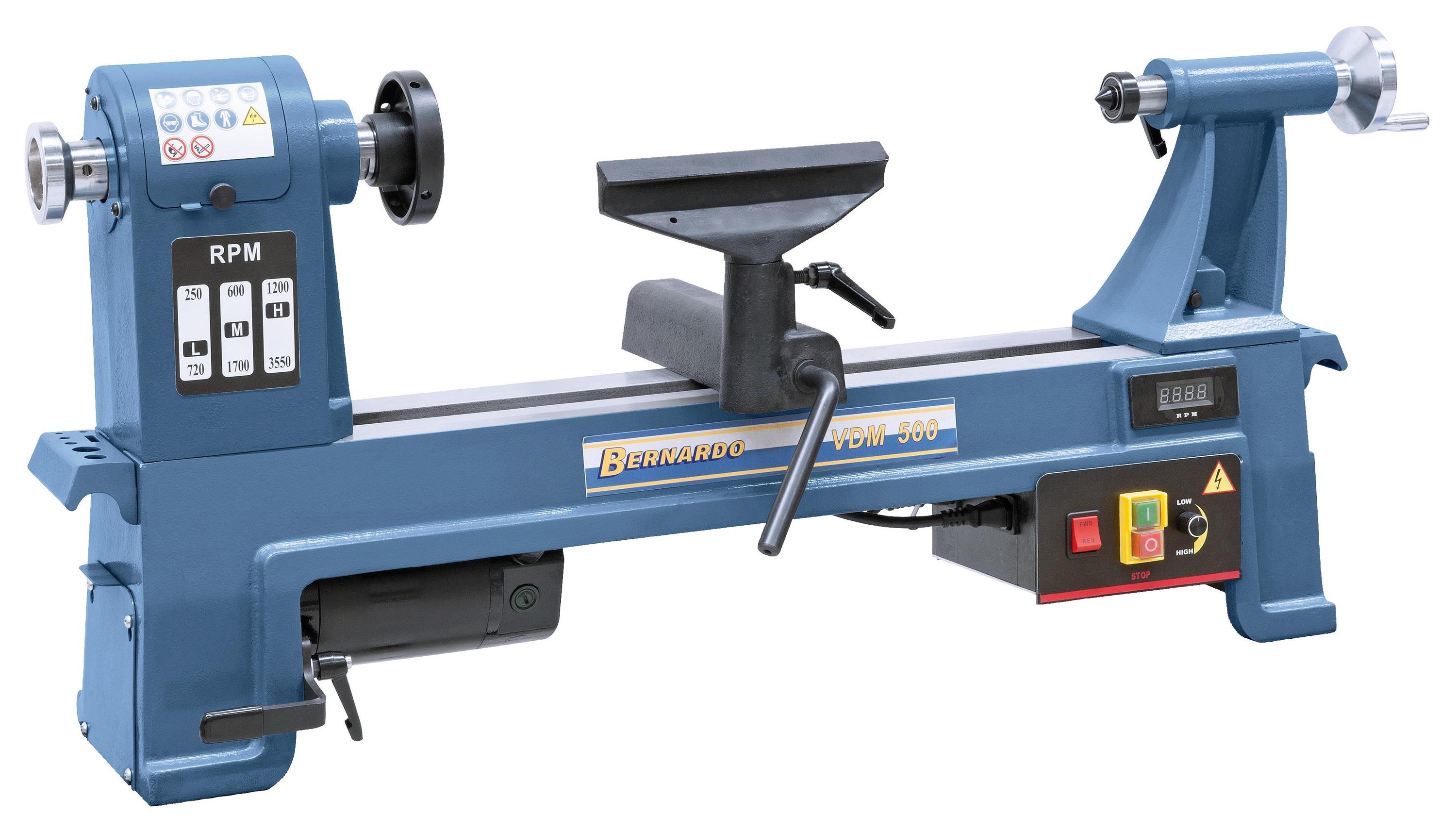

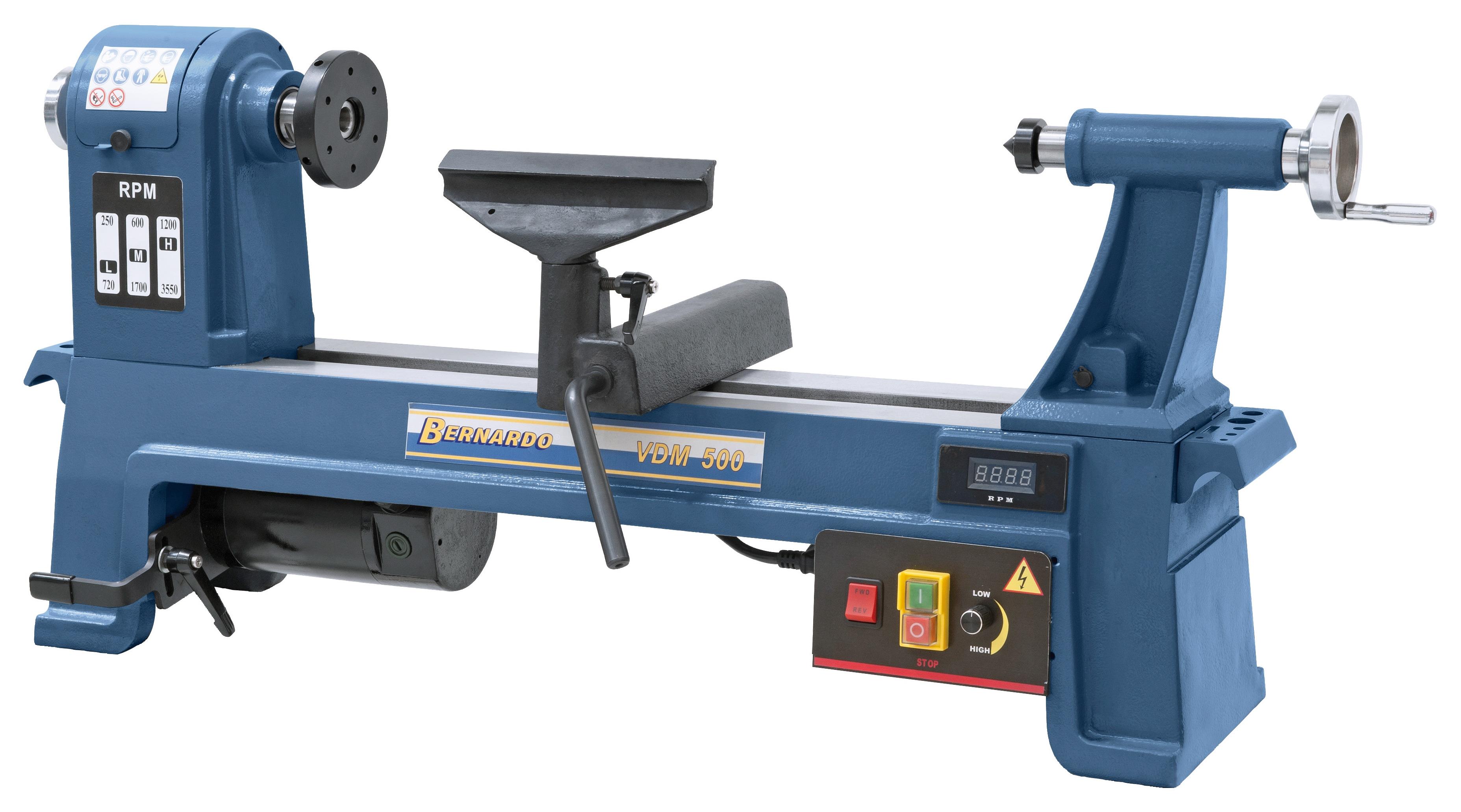

Beschreibung:Die Drechselmaschine VDM 500 gewährleistet durch ihre stabile Graugusskonstruktion ein vibrationsfreies und genaues Arbeiten. Durch die großzügige Grundausstattung (LED-Anzeige, stufenlose Drehzahlregelung,…) ist diese Modell ideale für den semi-professionellen Anwender.
Features:
Technische Spezifikation:
Lieferumfang:

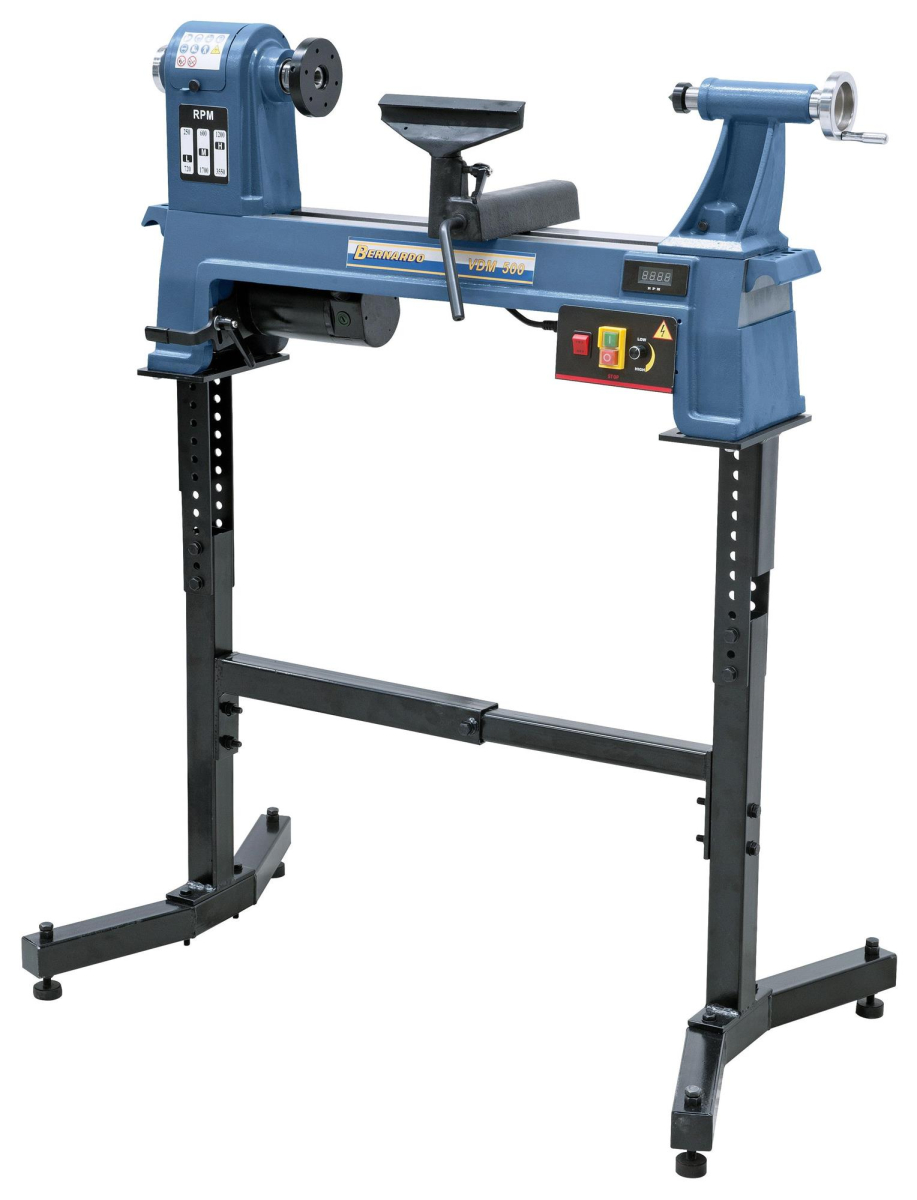

Abbildung mit optionalem Untergestell ULEG (10-4005)

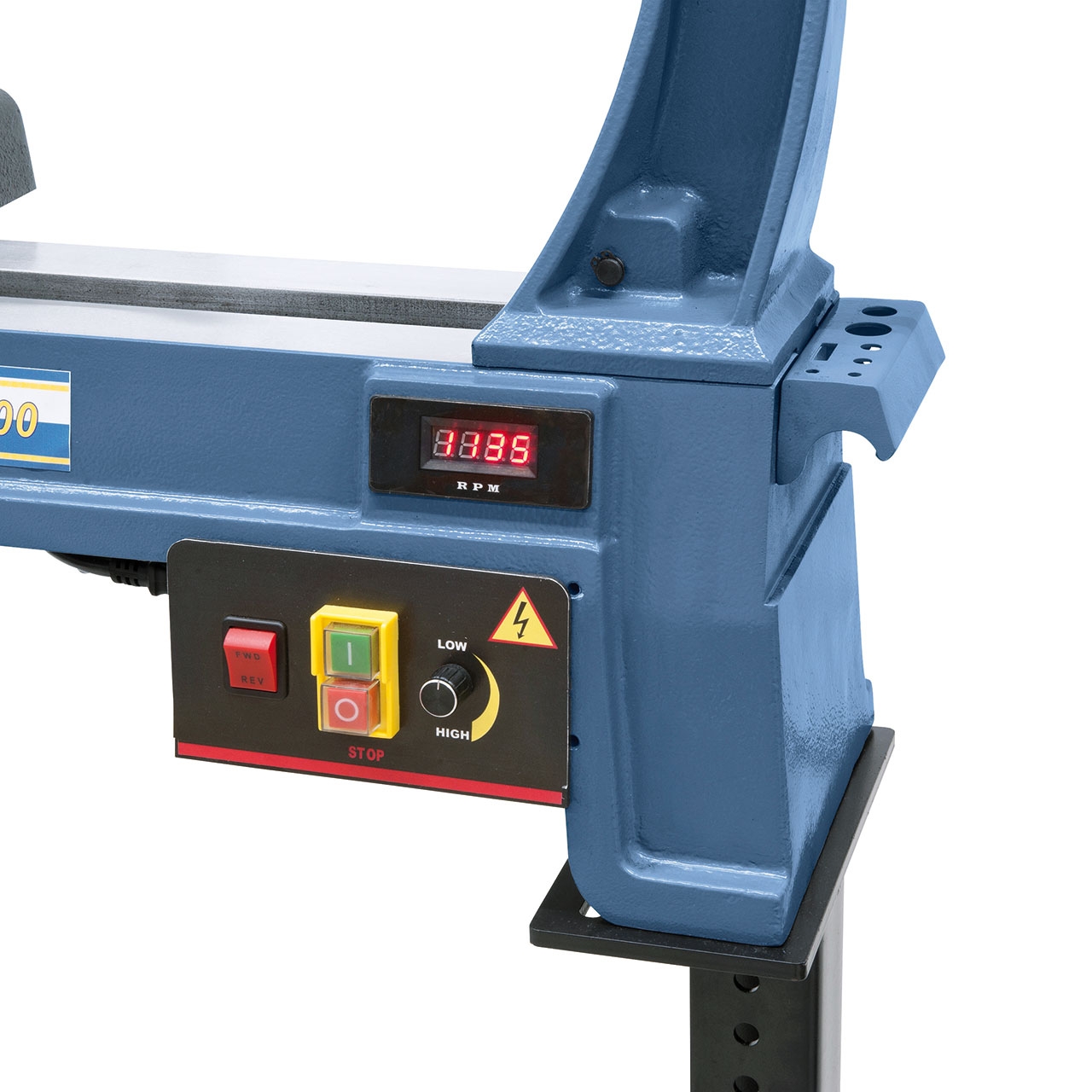

Für ein optimales Einstellen der gewünschten Drehzahl ist die Maschine mit einer digitalen Drehzahlanzeige ausgestattet.

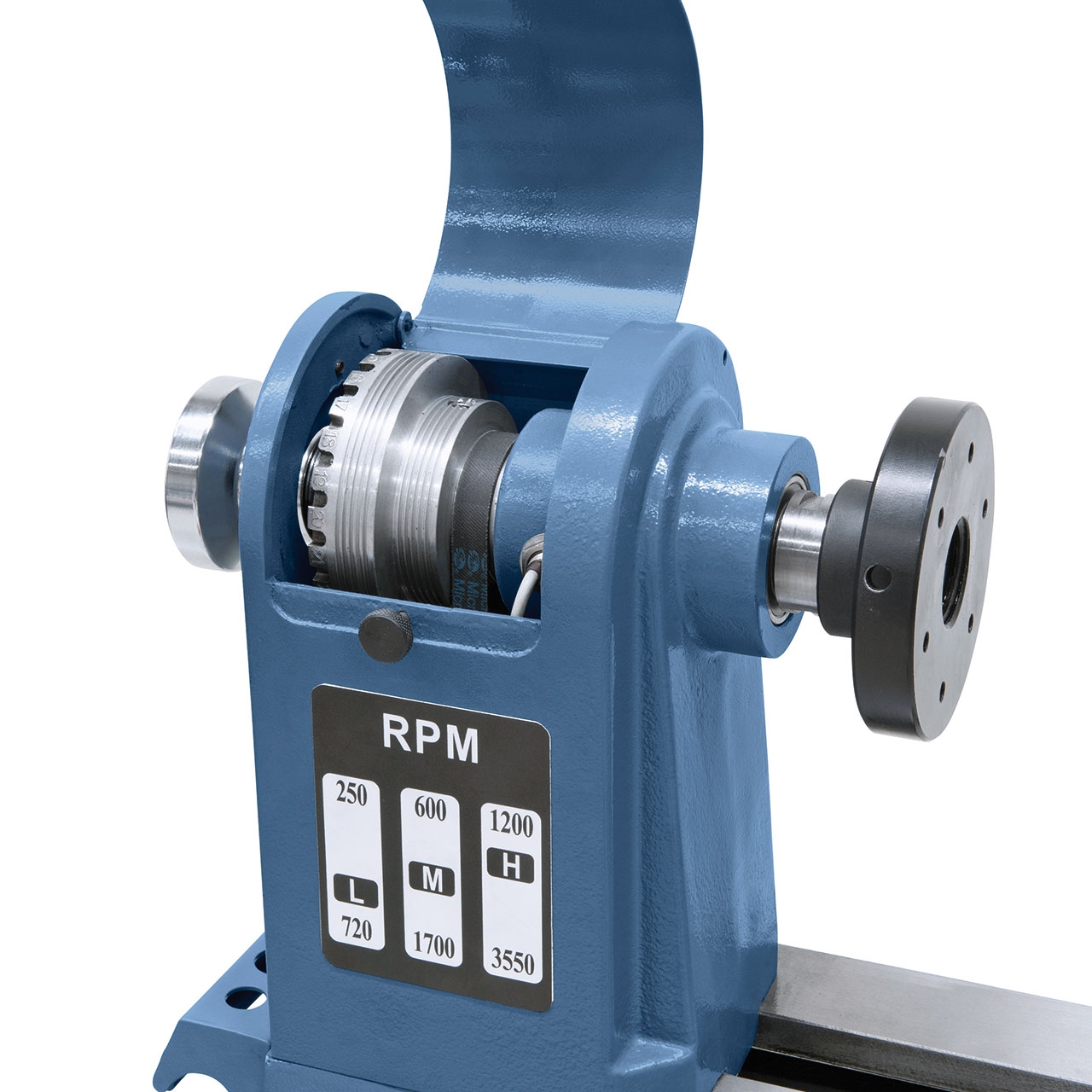

Einfaches Wechseln der Übersetzungsstufe durch Umlegen des Keilriemens.

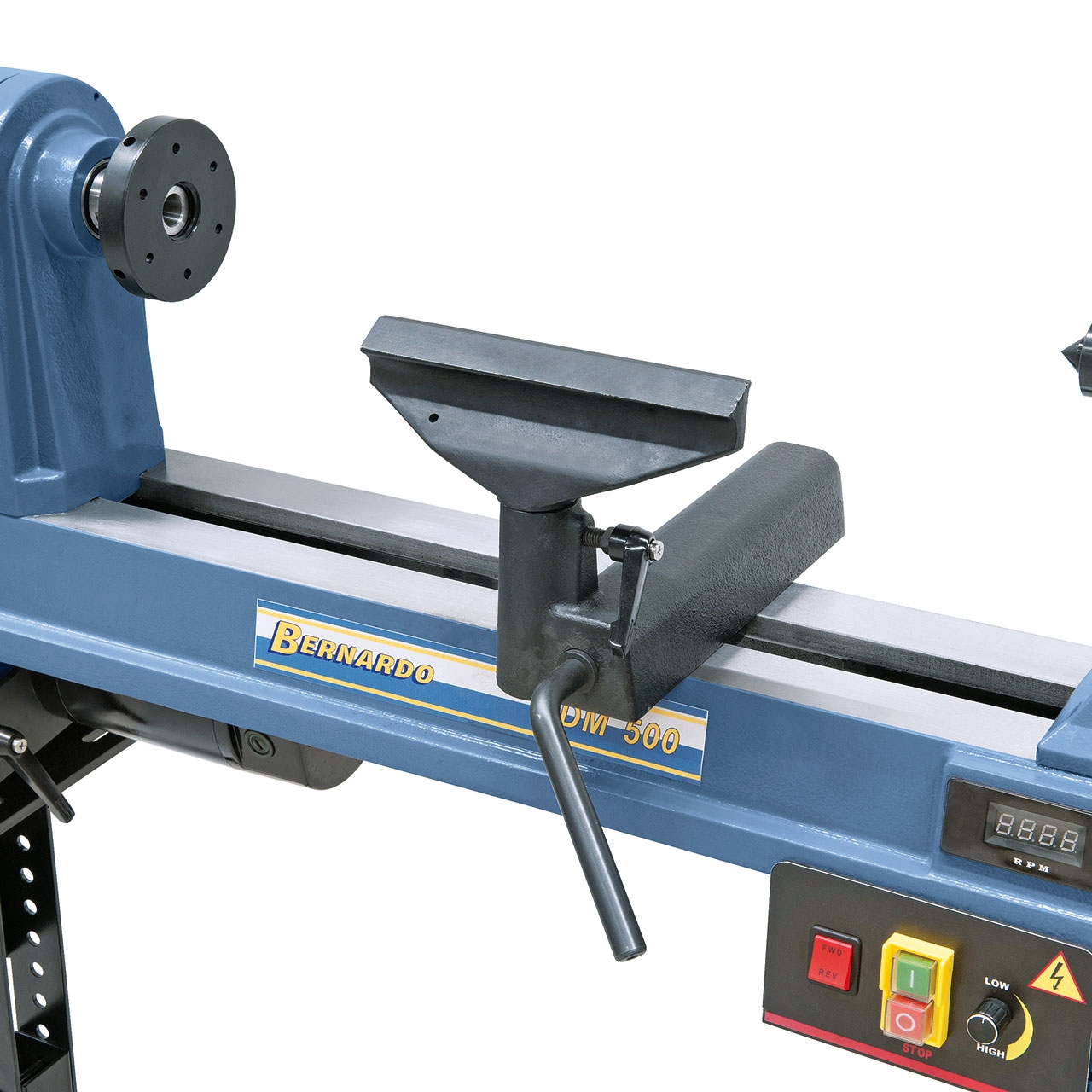

Serienmäßig mit Handauflage 200 mm.

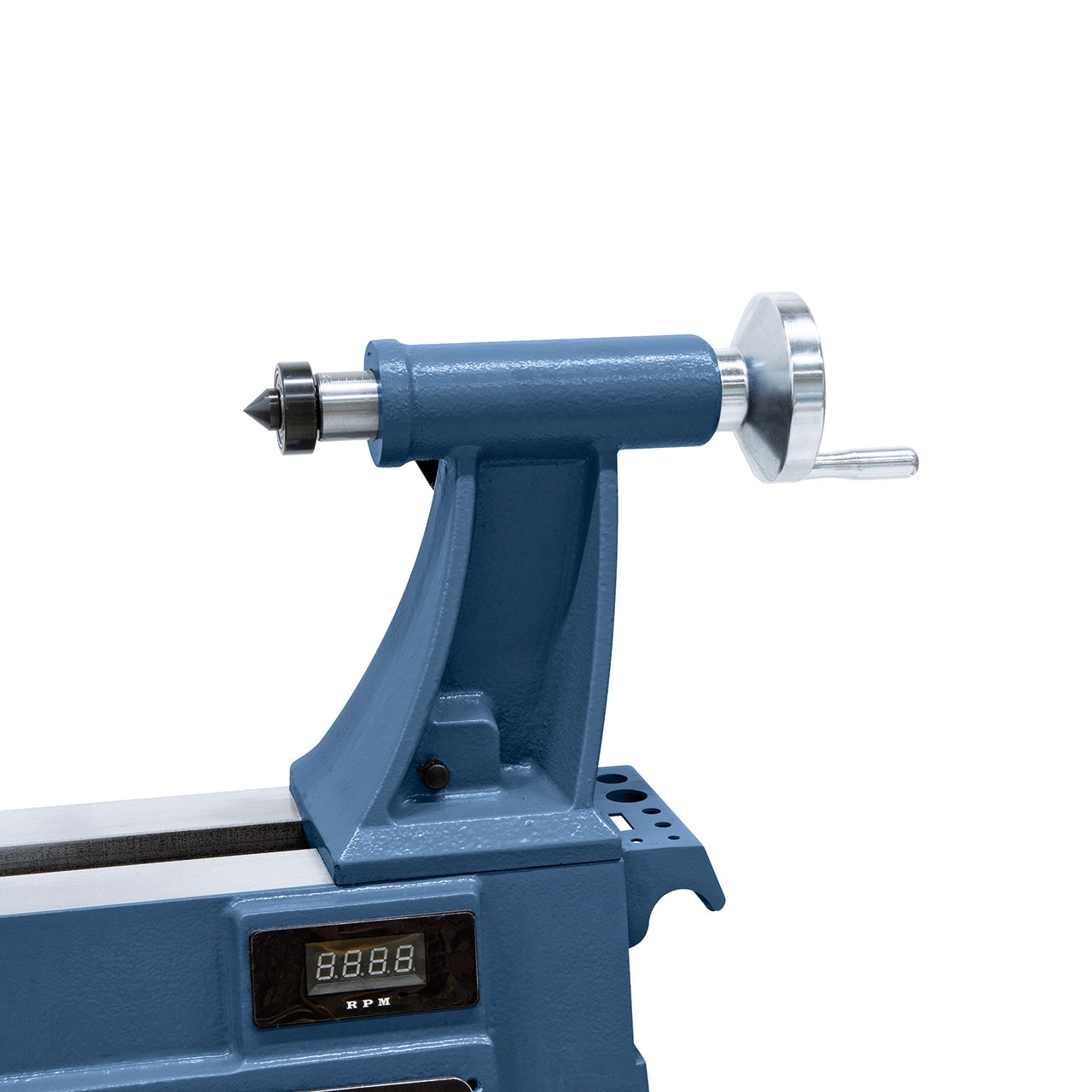

Pinole mit Durchgangsbohrung, ideal zum Herstellen z.B. von Kabelkanälen in Lampensockeln.
Beschreibung:Die Drechselmaschine VDM 500 gewährleistet durch ihre stabile Graugusskonstruktion ein vibrationsfreies und genaues Arbeiten. Durch die großzügige Grundausstattung (LED-Anzeige, stufenlose Drehzahlregelung,…) ist diese Modell ideale für den semi-professionellen Anwender.
Features:
- Schnelles Fixieren des Reitstockes am Maschinenbett mittels Schnellspannhebel
- Maschinenbett, Reitstock und Spindelstock aus stabilem Grauguss für vibrationsfreies Arbeiten
- 24-Schritt-Teilung zum Arretieren des Werkstückes
- Inklusive Stahlauflage, leicht auf verschiedene Werkstückdurchmesser einstellbar
- Großer Drehzahlbereich (3 Stufen) von 250 - 3550 U/min
- Reitstockpinole mit Durchgangsbohrung zum Bearbeiten von langen Werkstücken
- Robuste, präzisionsgelagerte Spindel für hohe Rundlaufgenauigkeit
- Serienmäßig mit Rechts-Linkslaufeinrichtung ausgestattet
Technische Spezifikation:
Spitzenweite | 520 mm |
Bearbeitungsdurchmesser | |
- über Führungsbahn | 360 mm |
- über Support | 260 mm |
Spindeldrehzahlen | 250 - 3550 U/min, stufenlos |
Drehzahlstufen | L 250 - 720 / M 600 - 1700 / |
| H 1200 - 3550 U/min |
Spindelgewinde | M 33 x 3,5 mm |
Reitstockkonus | MK 2 |
Pinolenverstellung | 70 mm |
Motor-Abgabeleistung S1 100% | 0,75 kW (1,0 PS) |
Motor-Aufnahmeleistung S6 40% | 1,1 kW (1,5 PS) |
Spannung | 230 V |
Maschinenabmessung (B x T x H) | 1100 x 450 x 500 mm |
Gewicht ca. | 50 kg |
Lieferumfang:
- Handauflage 200 mm
- Aufspannscheibe 100 mm
- Mitlaufende Körnerspitze MK 2
- Stufenlose Drehzahlregelung
- LED-Drehzahlanzeige
- 2x Vierzackmitnehmer 25 mm
- Bedienwerkzeug
Abbildung mit optionalem Untergestell ULEG (10-4005)
Für ein optimales Einstellen der gewünschten Drehzahl ist die Maschine mit einer digitalen Drehzahlanzeige ausgestattet.
Einfaches Wechseln der Übersetzungsstufe durch Umlegen des Keilriemens.
Serienmäßig mit Handauflage 200 mm.
Pinole mit Durchgangsbohrung, ideal zum Herstellen z.B. von Kabelkanälen in Lampensockeln.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
