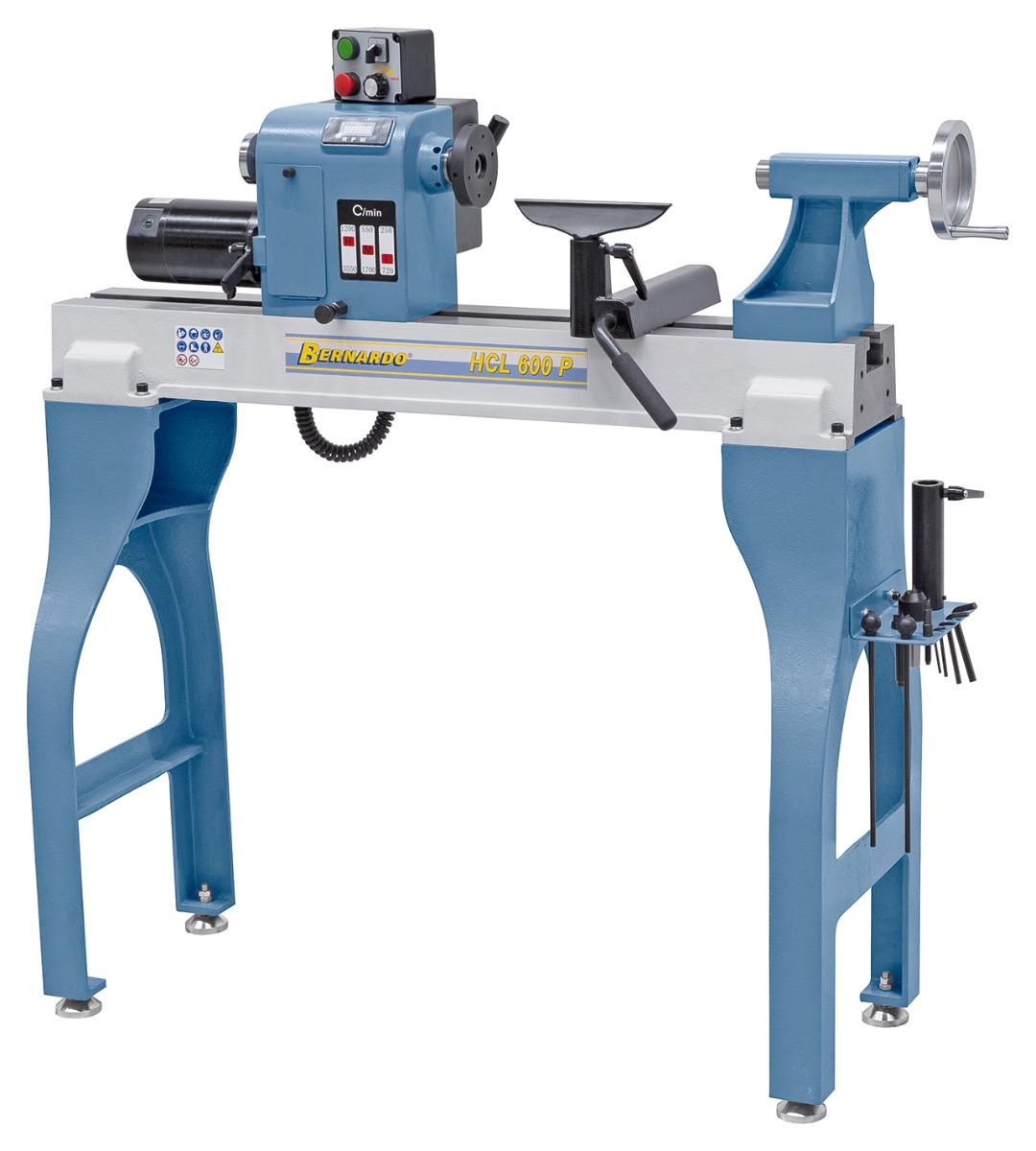

10-1182 Bernardo Drechselmaschinen HCL 600 P
10-1182 Bernardo Drechselmaschinen HCL 600 P
Beschreibung:Das Modell HCL 600 P ist serienmäßig mit einer elektronisch stufenlos einstellbaren Drehzahl ausgestattet. Dadurch wird ein optimales Anpassen an das Werkstück gewährleistet. Ihren Einsatzbereich findet dieses Modell vorwiegend beim professionellen Heimwerker.
Features:
Technische Spezifikation:
* optional
Lieferumfang:
Der Spindelkasten kann in Längsrichtung beliebig verschoben und arretiert werden.
Abbildung mit optionaler Bettverlängerung
Die optional erhältliche Außendrehvorrichtung (Ø 690 mm) kann auch als Bettverlängerung (1180 mm) verwendet werden.
Die optional erhältliche Außendrehvorrichtung (Ø 690 mm) kann auch als Bettverlängerung (1180 mm) verwendet werden.
Der leistungsstarke Antriebsmotor gewährleistet auch bei niedrigen Drehzahlen ein hohes Drehmoment.
Die Kraftübertragung auf die Spindel erfolgt über einen robusten Riemenantrieb.
Spannfutter M 115 mit Schwalbenschwanzbacken Typ A (Option)
Beschreibung:Das Modell HCL 600 P ist serienmäßig mit einer elektronisch stufenlos einstellbaren Drehzahl ausgestattet. Dadurch wird ein optimales Anpassen an das Werkstück gewährleistet. Ihren Einsatzbereich findet dieses Modell vorwiegend beim professionellen Heimwerker.
Features:
- Robuster Reitstock mit MK 2-Aufnahme und Durchgangsbohrung zum Bearbeiten von langen Werkstücken
- Schnelles Fixieren des Reitstockes am Maschinenbett mittels Schnellspannhebel
- Inklusive Stahlauflage, leicht auf verschiedene Werkstückdurchmesser einstellbar
- Schwere Gussausführung für vibrationsfreies Arbeiten
- Leichtes Einstellen der gewünschten Drehzahl mittels Digitalanzeige
- Serienmäßig mit Rechts-Linkslaufeinrichtung ausgestattet
- Hohe Rundlaufgenauigkeit durch präzisonsgelagerte Hauptspindel
- Laufruhiger und leistungsstarker Gleichstromantrieb, stufenlos regelbar
Technische Spezifikation:
| Spitzenweite | 600 mm |
| Spitzenweite mit Verlängerung* | 1180 mm |
| Bearbeitungsdurchmesser | |
| - über Führungsbahn | 370 mm |
| - über Support | 270 mm |
| Spindeldrehzahlen, stufenlos | 250 – 720 U/min |
| 550 – 1700 U/min | |
| 1200 - 3550 U/min | |
| Drehzahlstufen | stufenlos, 3 Stufen |
| Spindelgewinde | M 33 x 3,5 mm |
| Reitstock | |
| Reitstockkonus | MK 2 |
| Pinolenverstellung | 95 mm |
| Motor-Abgabeleistung S1 100% | 0,75 kW (1,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 1,1 kW (1,5 PS) |
| Spannung | 230 V |
| Maschinenabmessung (B x T x H) | 1500 x 540 x 1180 mm |
| Gewicht ca. | 125 kg |
* optional
Lieferumfang:
- Handauflage 200 mm
- Aufspannscheibe 100 mm
- Mitlaufende Körnerspitze
- Vierzackmitnehmer
- LED-Drehzahlanzeige
- Bedienwerkzeug

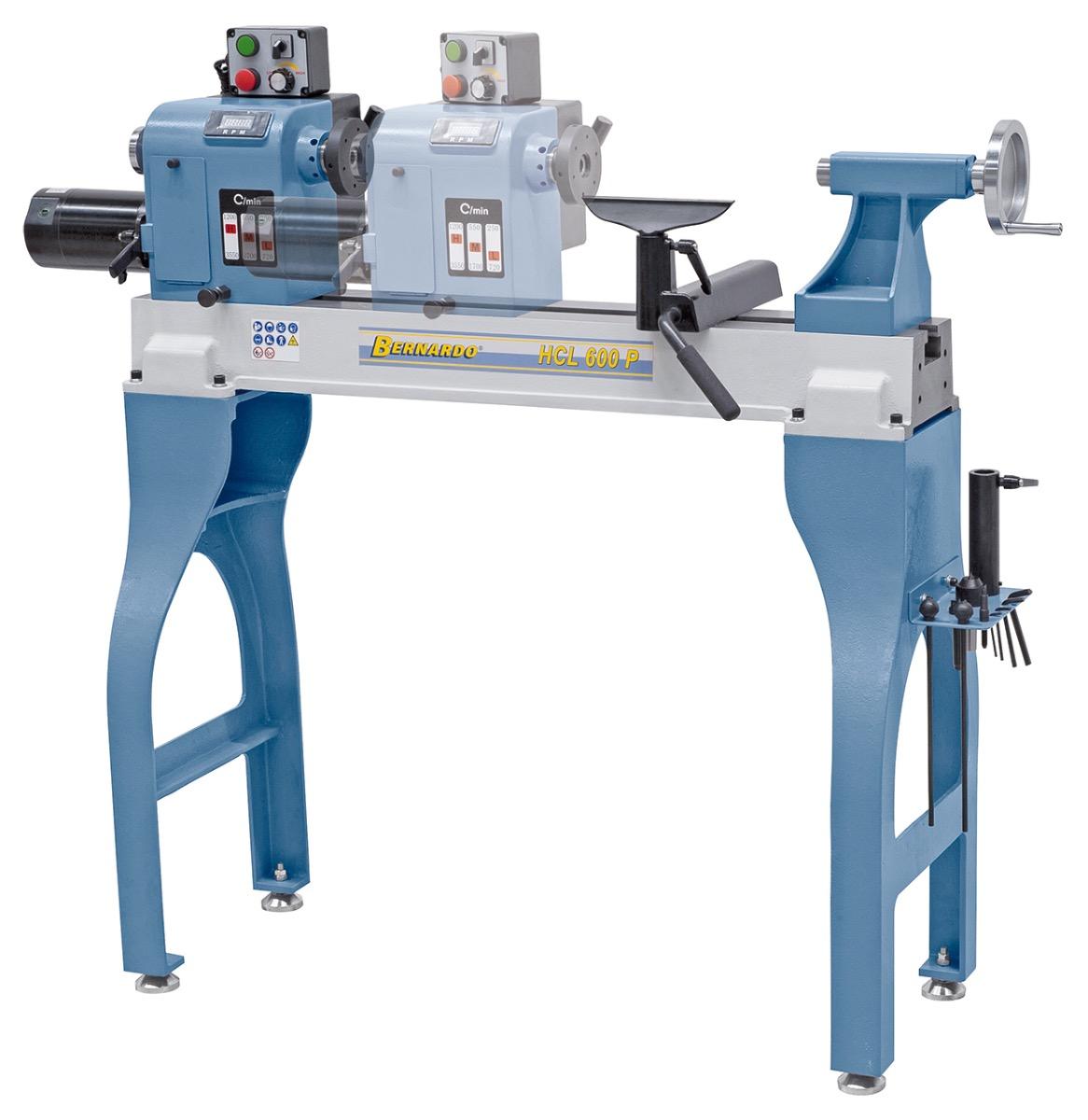

Der Spindelkasten kann in Längsrichtung beliebig verschoben und arretiert werden.

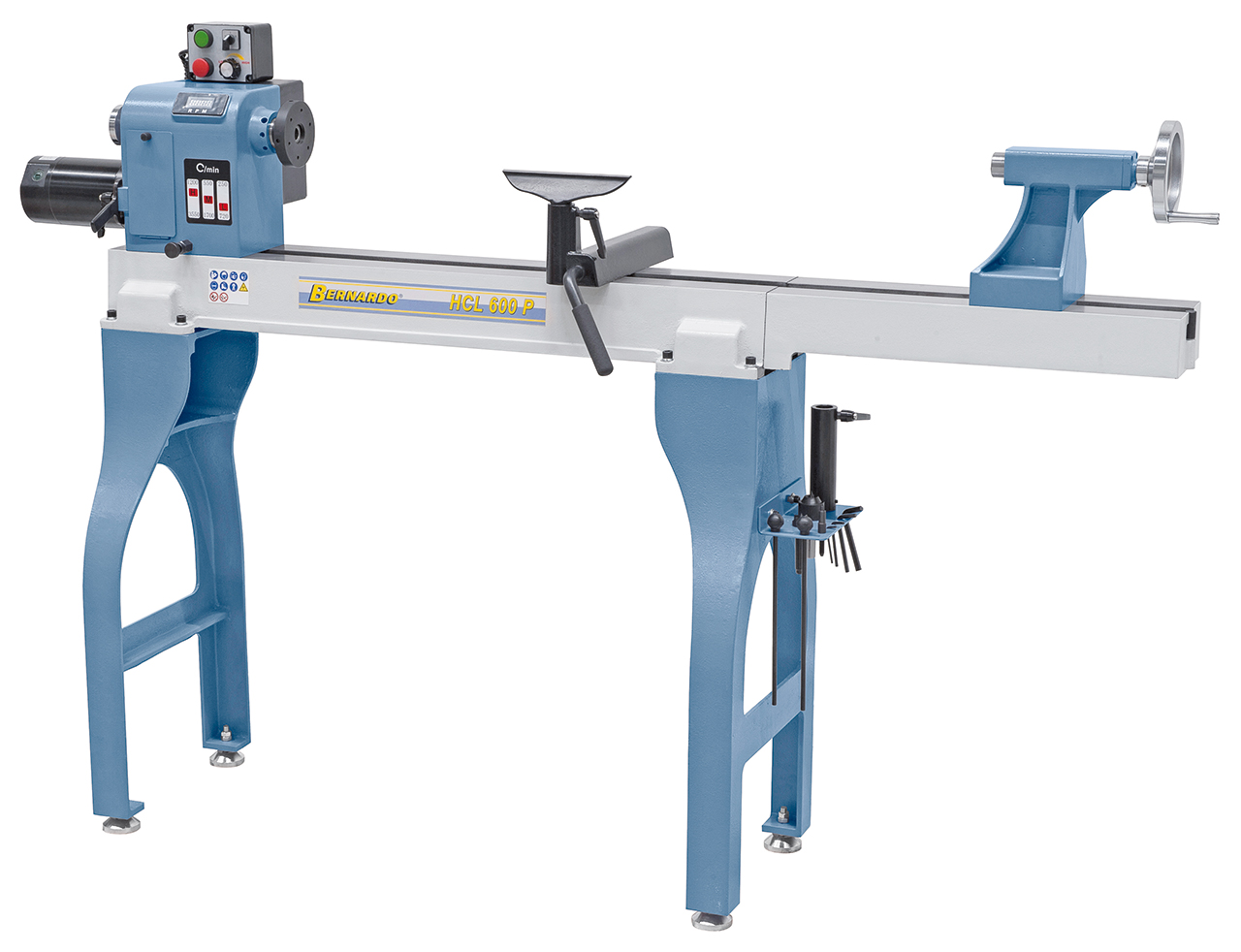

Abbildung mit optionaler Bettverlängerung

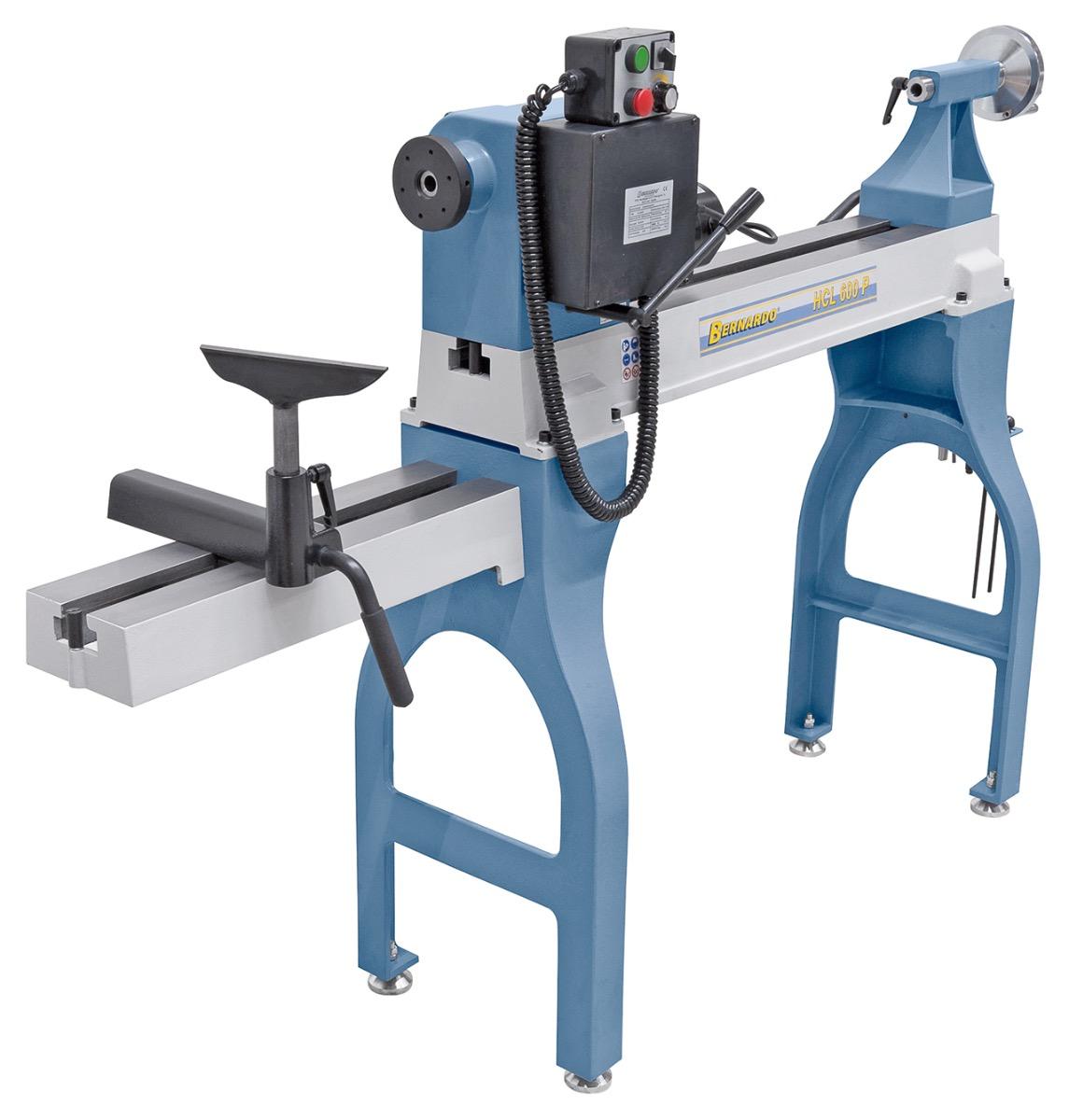

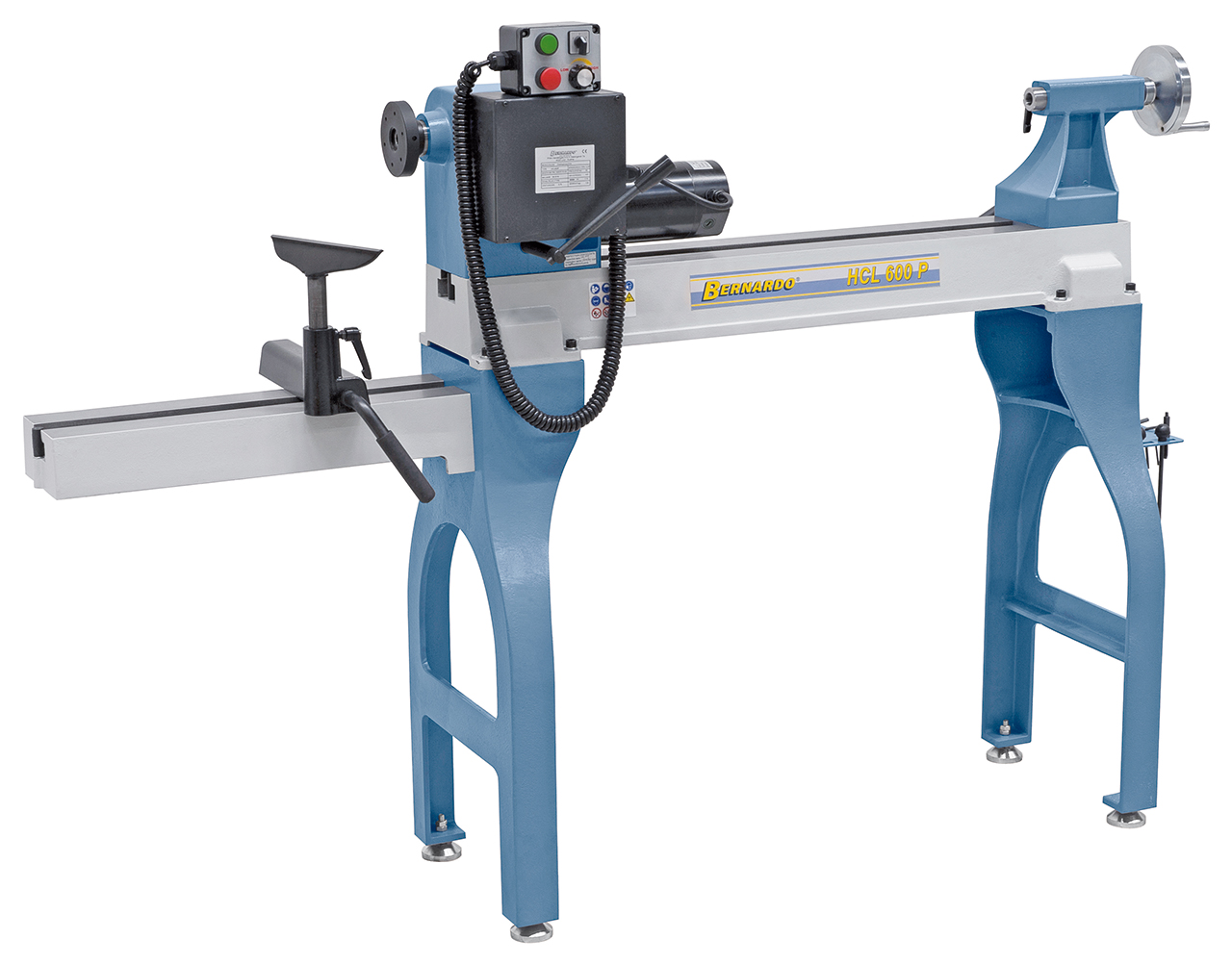

Die optional erhältliche Außendrehvorrichtung (Ø 690 mm) kann auch als Bettverlängerung (1180 mm) verwendet werden.
Die optional erhältliche Außendrehvorrichtung (Ø 690 mm) kann auch als Bettverlängerung (1180 mm) verwendet werden.

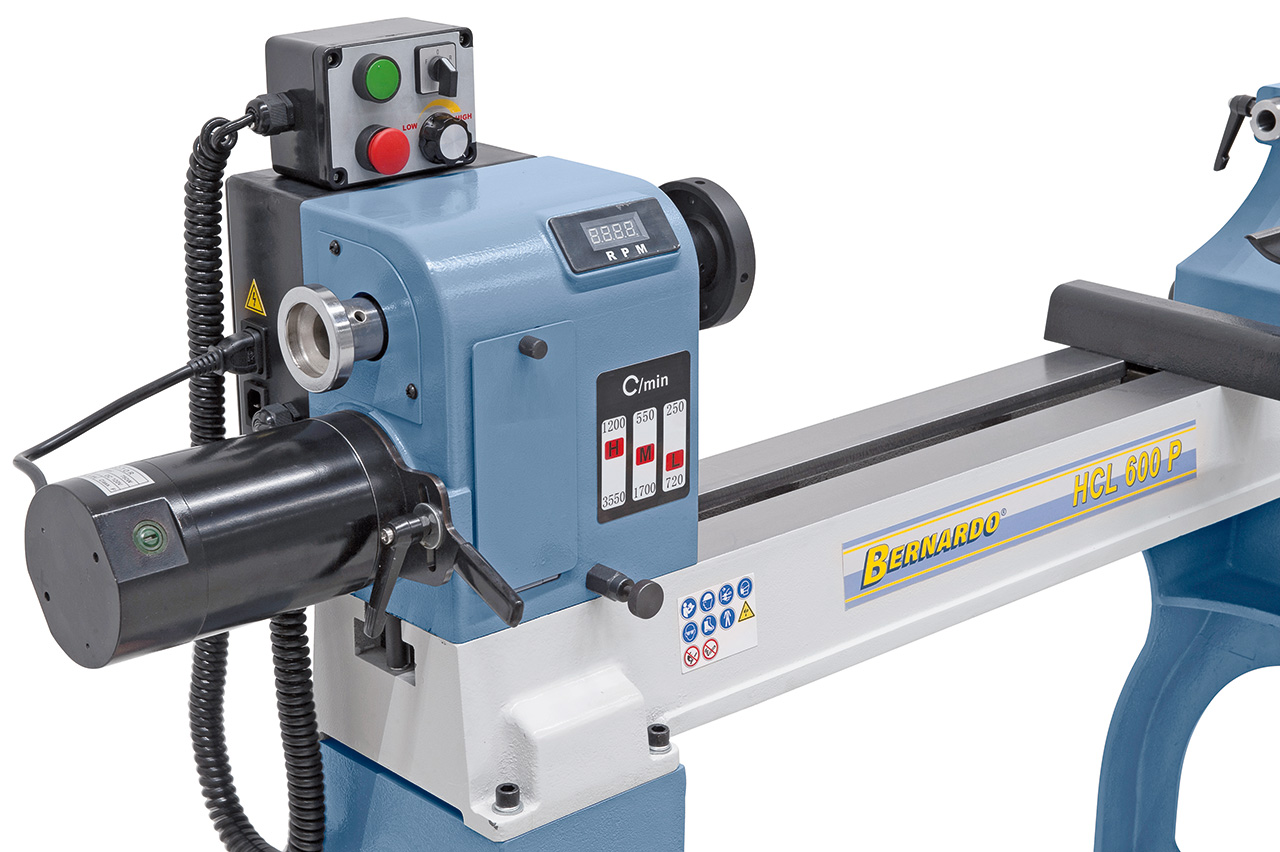

Der leistungsstarke Antriebsmotor gewährleistet auch bei niedrigen Drehzahlen ein hohes Drehmoment.
Die Kraftübertragung auf die Spindel erfolgt über einen robusten Riemenantrieb.
Spannfutter M 115 mit Schwalbenschwanzbacken Typ A (Option)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
