Beschreibung:

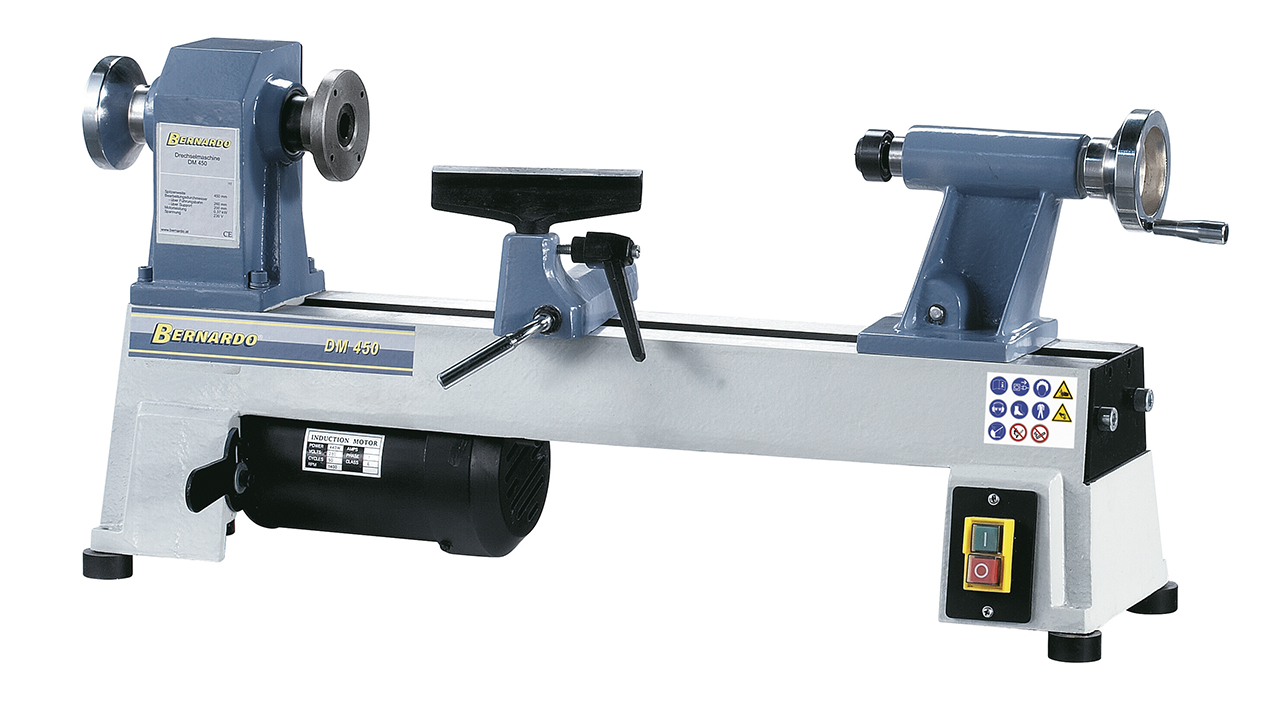

Die Drechselmaschine DM 450 gewährleistet durch ihre stabile Graugusskonstruktion ein vibrationsfreies und genaues Arbeiten. Das Modell kann mit einer optionalen Bettverlängerung ausgestattet werden, wodurch sich die Spitzenweite auf 980 mm erhöht.
Features:
- Optimal für den ambitionierten Heimwerker
- Robuster Reitstock mit MK 2 Aufnahme und Schnellspannhebel
- Stabile Bauweise für vibrationsfreien Lauf
- Übersichtlich angebrachte Schalt- und Bedienelemente an der Vorderseite
- Handauflage 150 mm und Aufspannscheibe 75 mm im Lieferumfang enthalten
- Umfangreiches Sonderzubehör für erweiterten Einsatzbereich
- Einfache Fixierung der Handauflage mittels Schnellspannhebel
Technische Spezifikation:
| Spitzenweite | 420 mm |
| Spitzenweite mit Verlängerung* | 980 mm |
| Bearbeitungsdurchmesser | |
| - über Führungsbahn | 260 mm |
| - über Support | 190 mm |
| Spindeldrehzahlen | 500 - 3200 U/min |
| Drehzahlstufen | 5 |
| Spindelgewinde | M33 x 3,5 mm |
| Reitstockkonus | MK 2 |
| Pinolenverstellung | 50 mm |
| Motor-Abgabeleistung S1 100% | 0,44 kW (0,6 PS) |
| Motor-Aufnahmeleistung S6 40% | 0,55 kW (0,75 PS) |
| Spannung | 230 V |
| Maschinenabmessung (B x T x H) | 780 x 260 x 380 mm |
| Gewicht ca. | 33 kg |
* Option
Lieferumfang:
- Handauflage 150 mm
- Aufspannscheibe 75 mm
- Vierzackmitnehmer
- Mitlaufende Körnerspitze
- Bedienwerkzeug

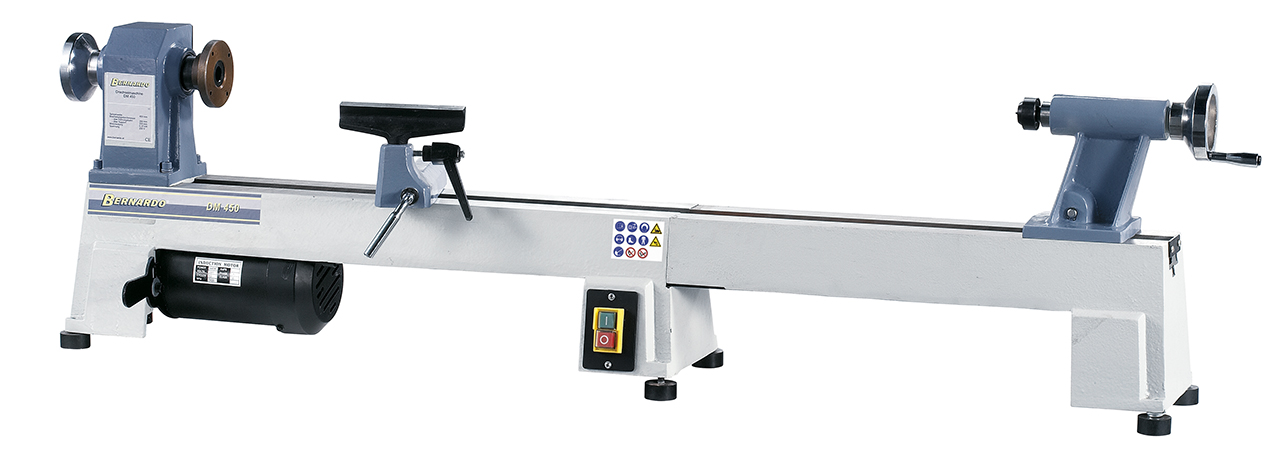

Abbildung mit optionaler Bettverlängerung auf 980 mm

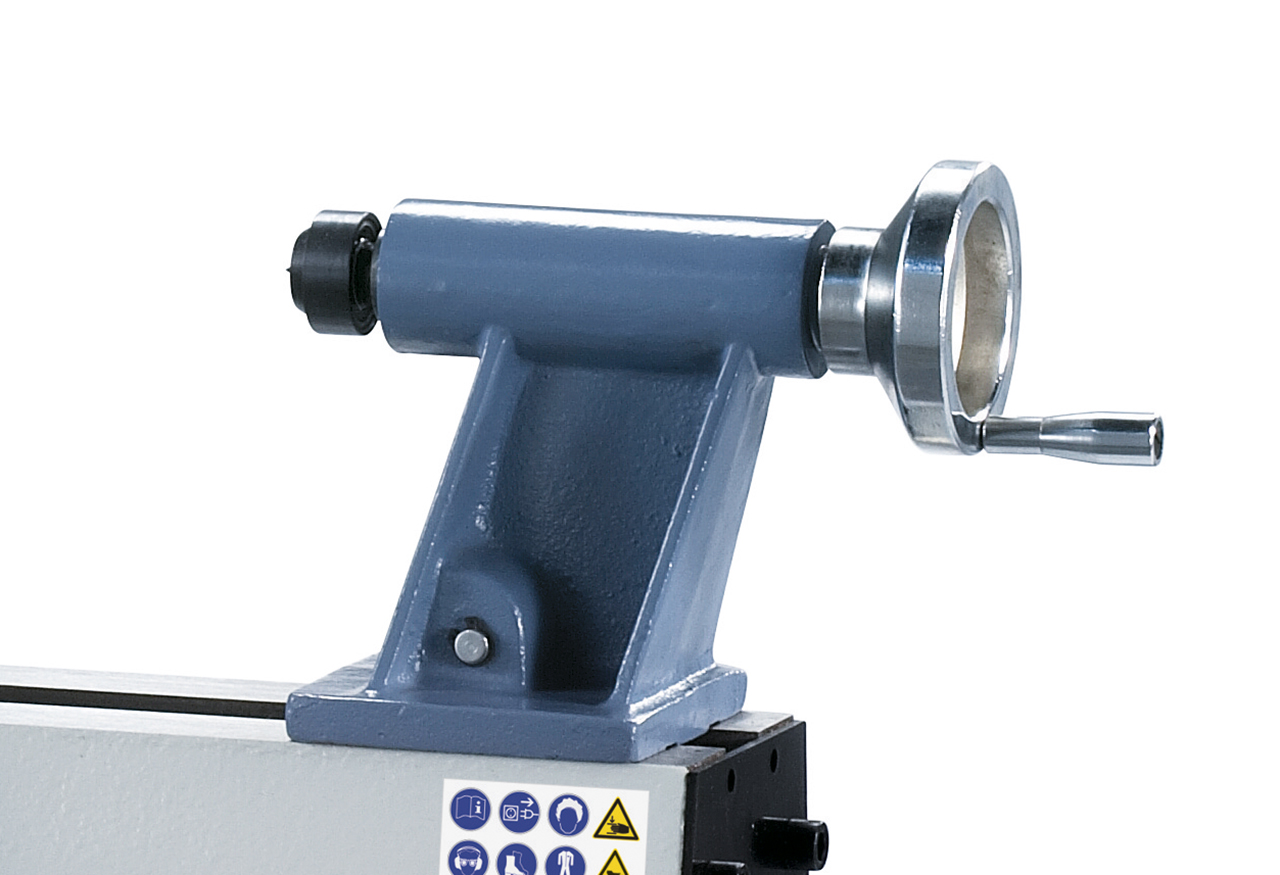

Der kompakte Reitstock wird mittels Einhebelklemmung schnell und einfach fixiert

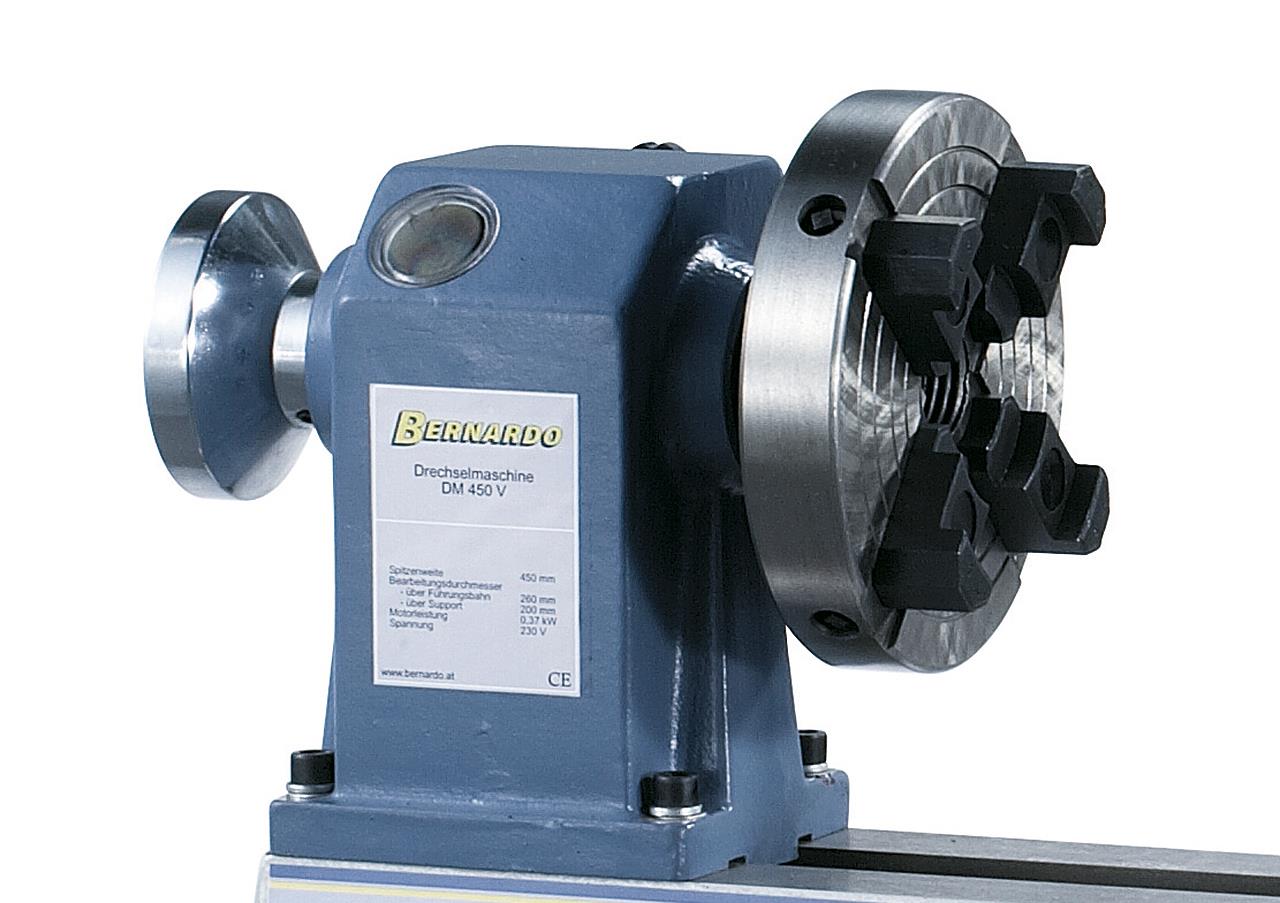

Zum Aufspannen von asymmetrischen Werkstücken kann die Maschine mit einer 4-Backen-Planscheibe ausgestattet werden

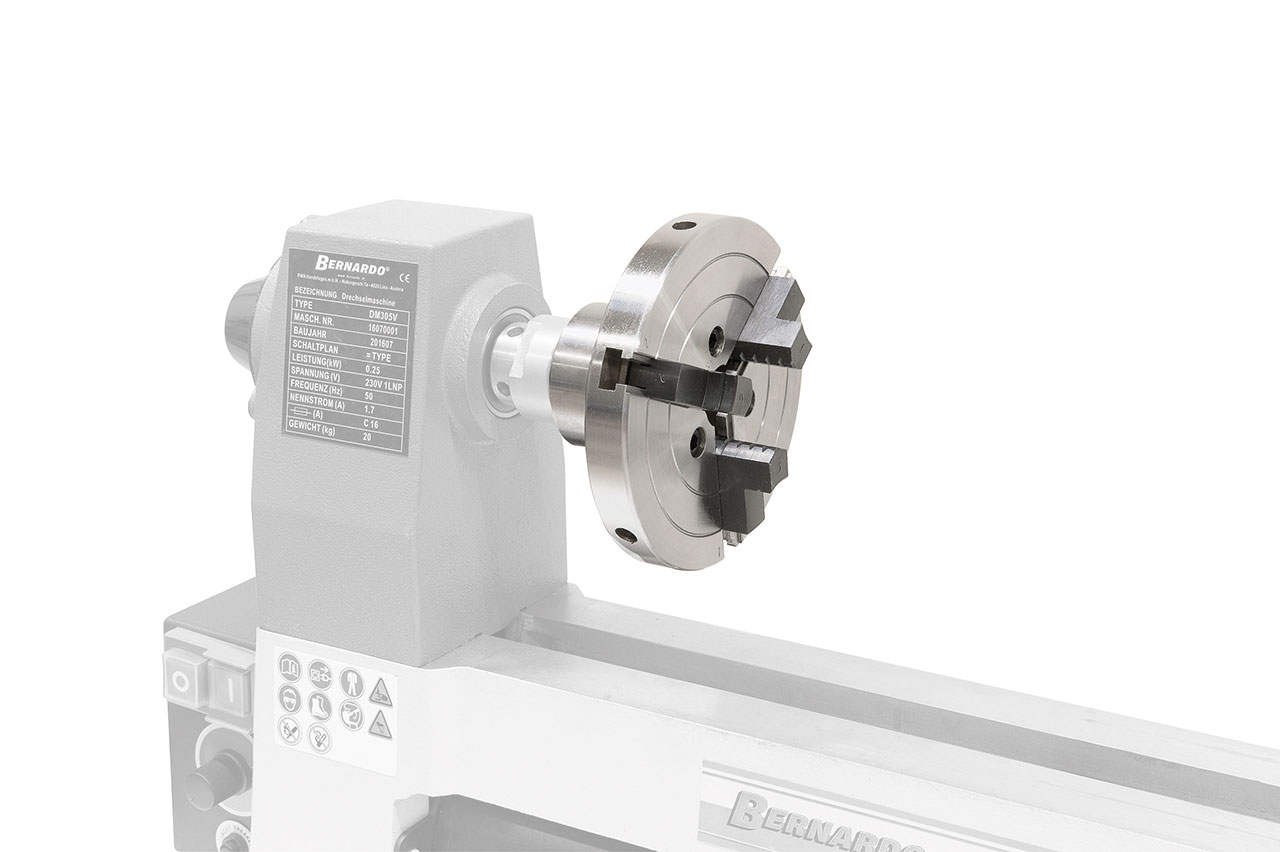

3-Backen-Spannfutter 150 mm / M 33 (Option)

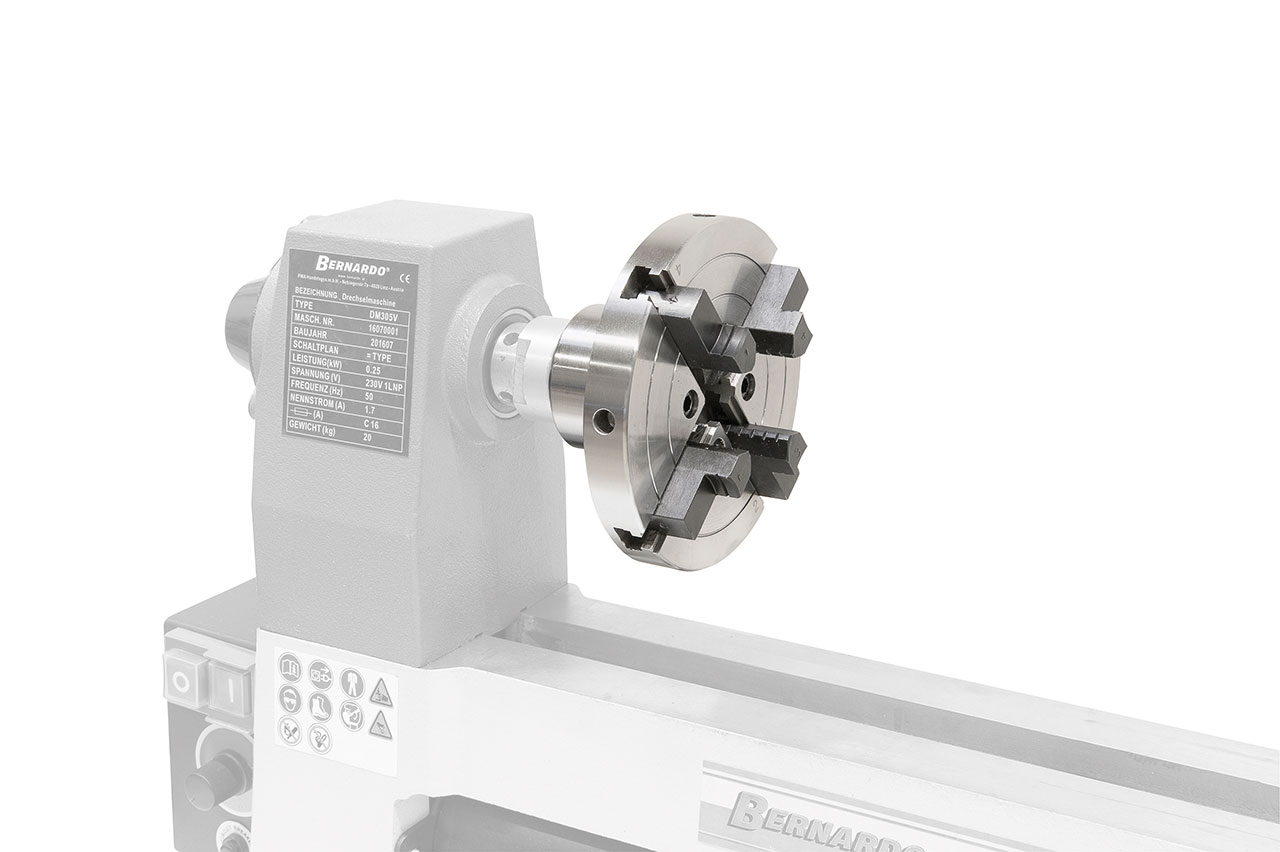

4-Backen-Spannfutter 125 mm / M 33 (Option)

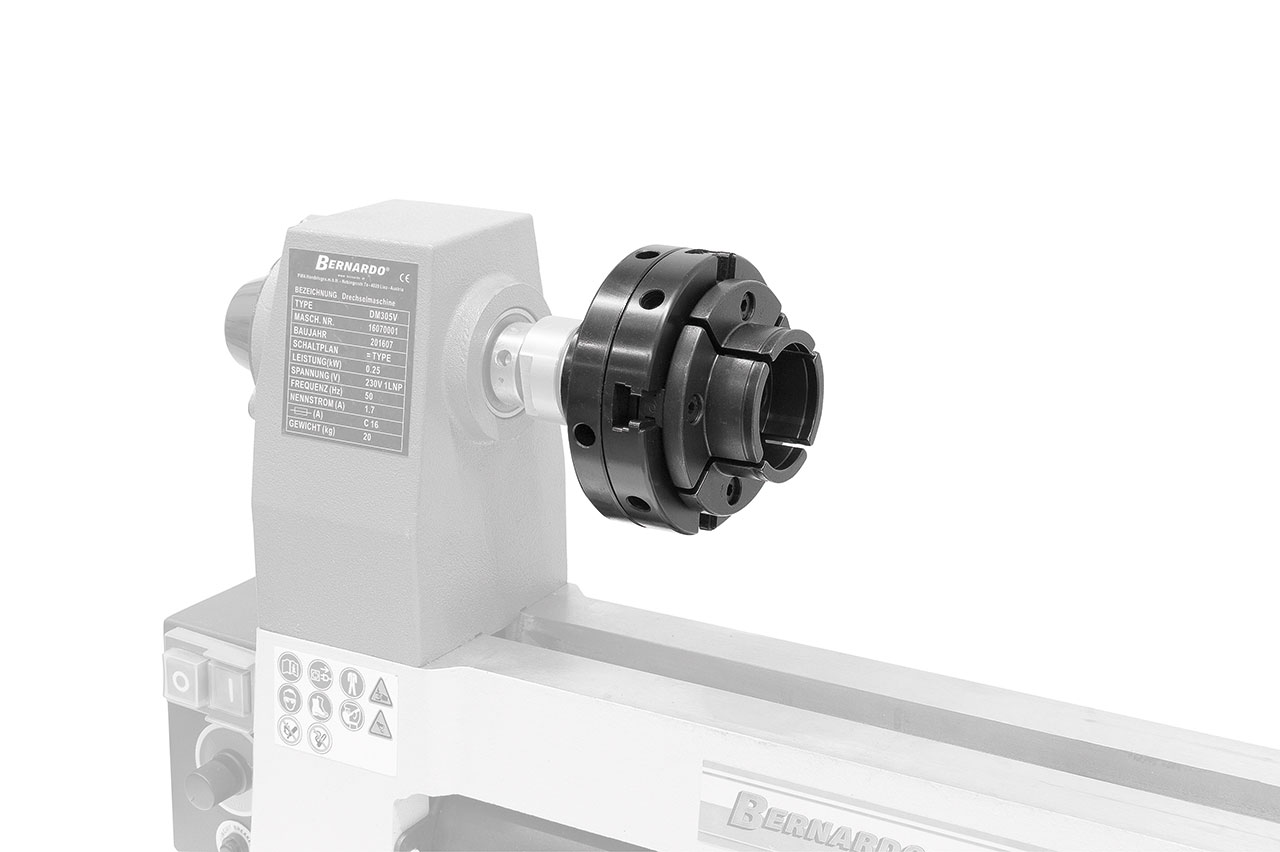

Selbstzentrierendes Spannfutter 40/70 (Option)

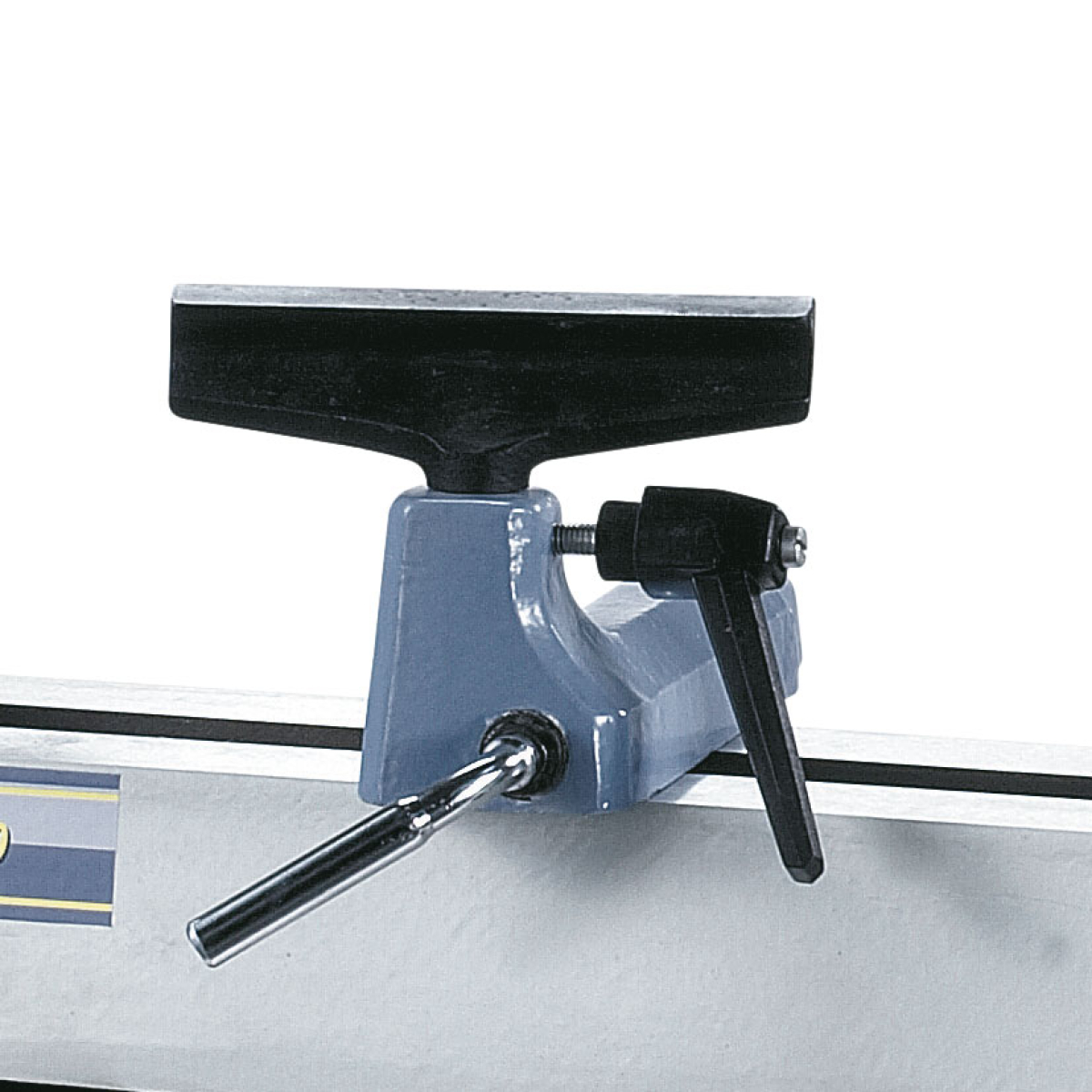

Einfache Fixierung der Handauflage mittels Schnellspannhebel.
Picture with optional universal-stand ULEG (10-4005)
Picture with optional bed extension (10-3005), stand (10-4005) and extension for stand (10-4007)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
