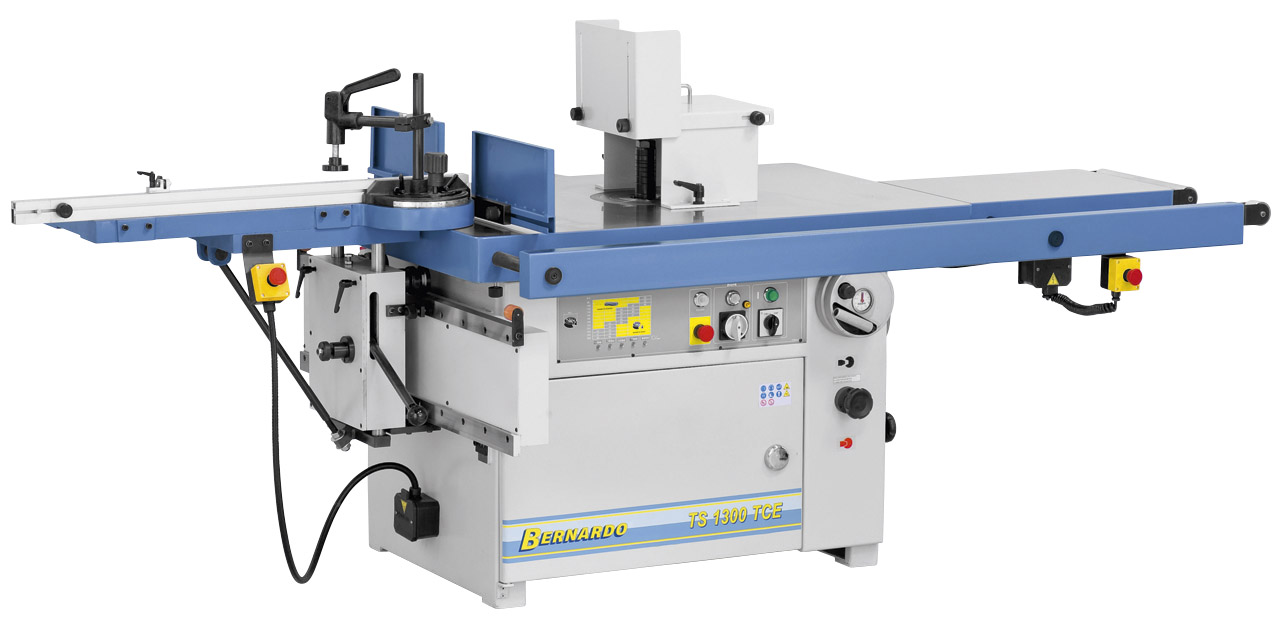

09-1314 Bernardo Schwenkspindel-Fräsmaschinen mit Zapfenschlitztisch TS 1300 TCE
09-1314 Bernardo Schwenkspindel-Fräsmaschinen mit Zapfenschlitztisch TS 1300 TCE
Beschreibung:Die schwere Schwenkspindel-Fräsmaschine TS 1300 TCE ist durch den serienmäßigen Zapfenschneidtisch für vielfältige Anwendungsmöglichkeiten geeignet. Ob Profilieren, Formfräsen, Zinkenfräsen oder Kopierfräsen, mit diesen beiden Modellen erzielen Sie immer beste Arbeitsergebnisse.
Features:
Technische Spezifikation:
Lieferumfang:

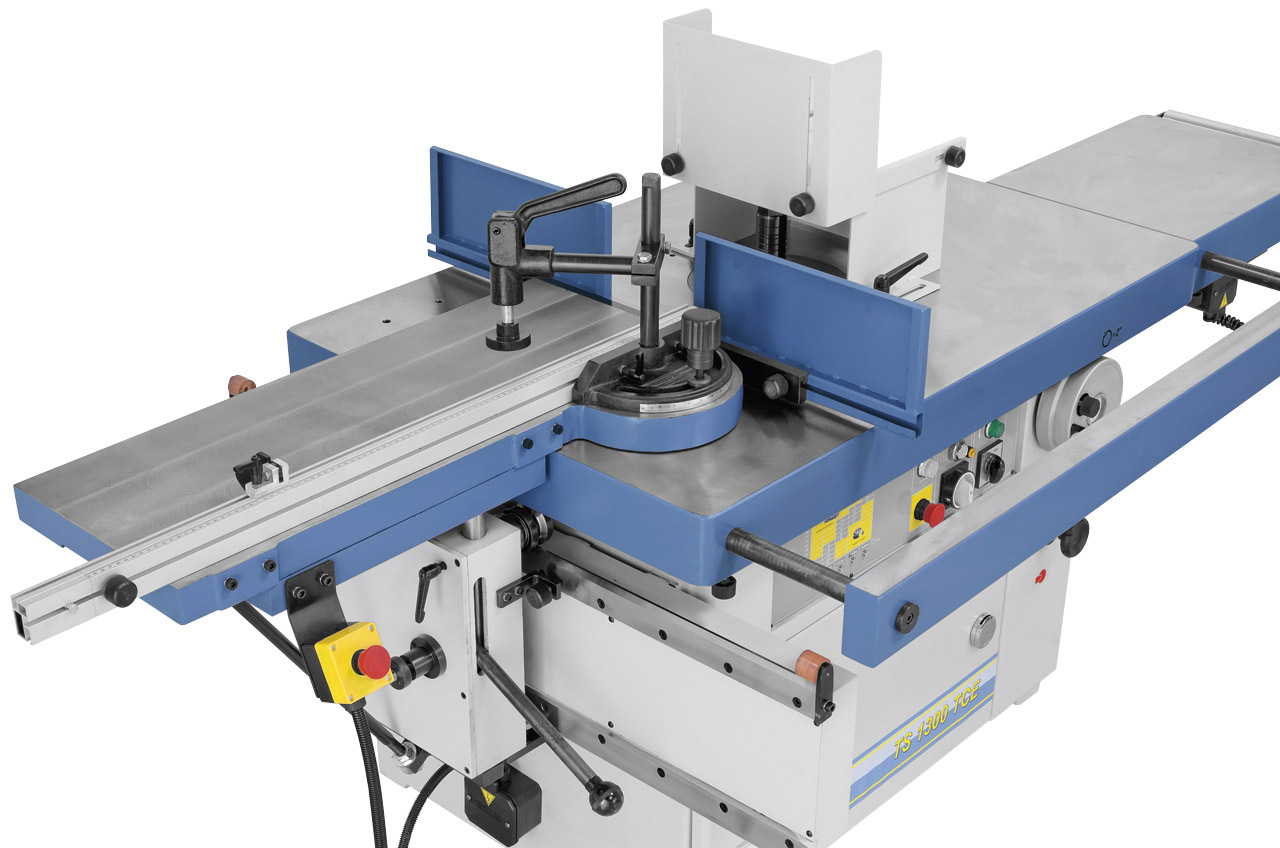

Abb. mit seitlichen Zapfenschneidschiebetisch, Teleskoplineal und Exzenterspanner. Zapfenschneidhaube für maximalen Werkzeugdurchmesser diam. 300 mm mit Tischverlängerung, Einlaufrolle und ausziehbarer Werkstückauflage an der Frontseite.

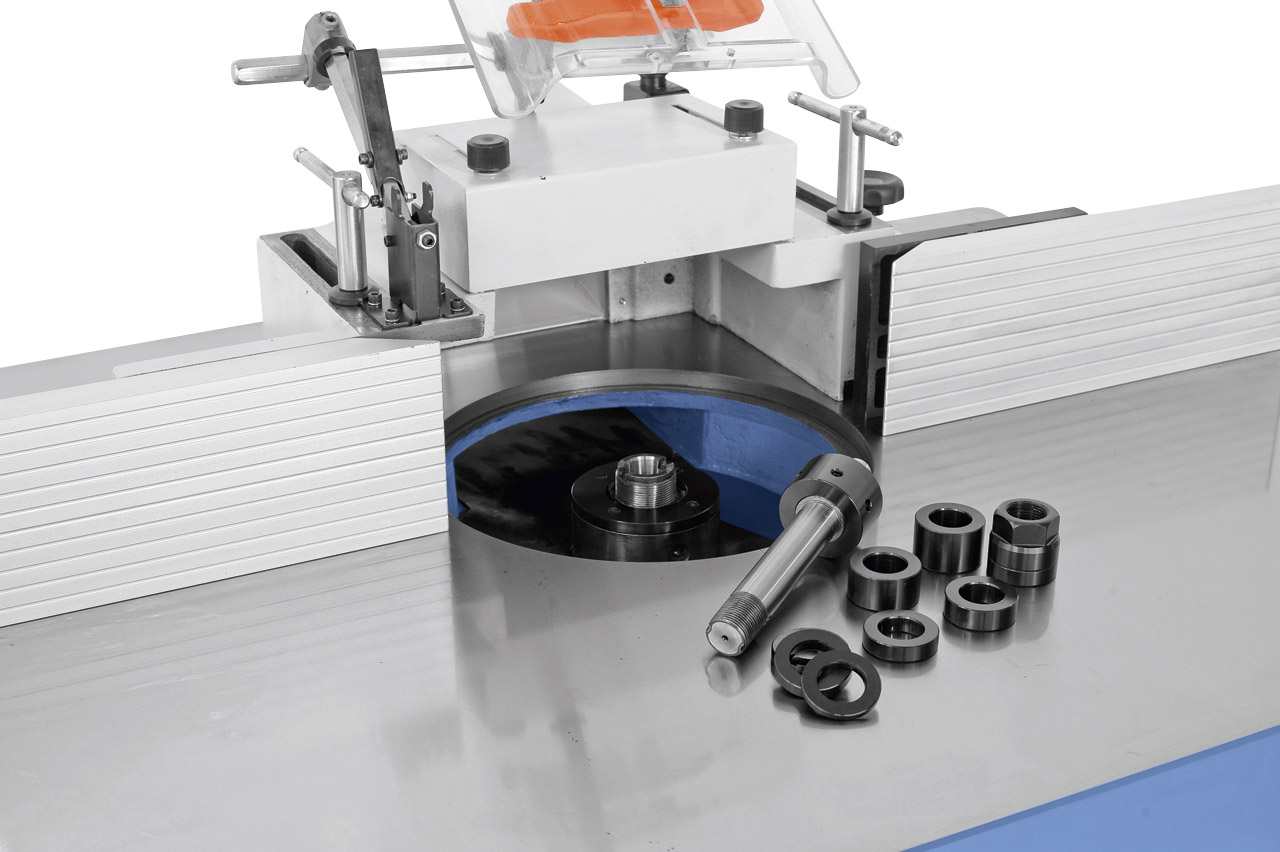

Durch die Wechselspindeln wird die Einstellung der Werkzeuge nicht verändert wodurch eine hohe Zeiterspanis bei Serienarbeiten erzielt wird.

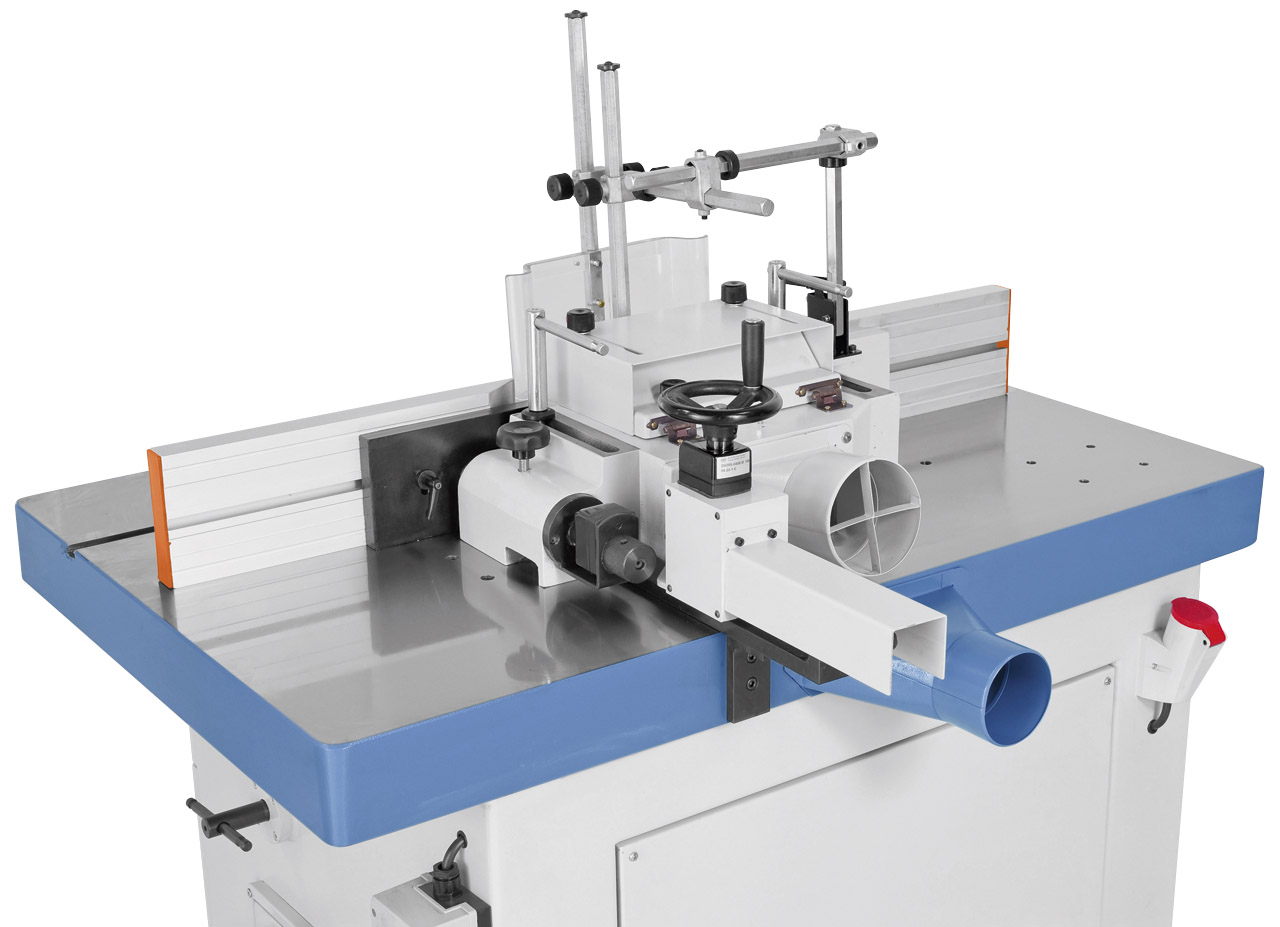

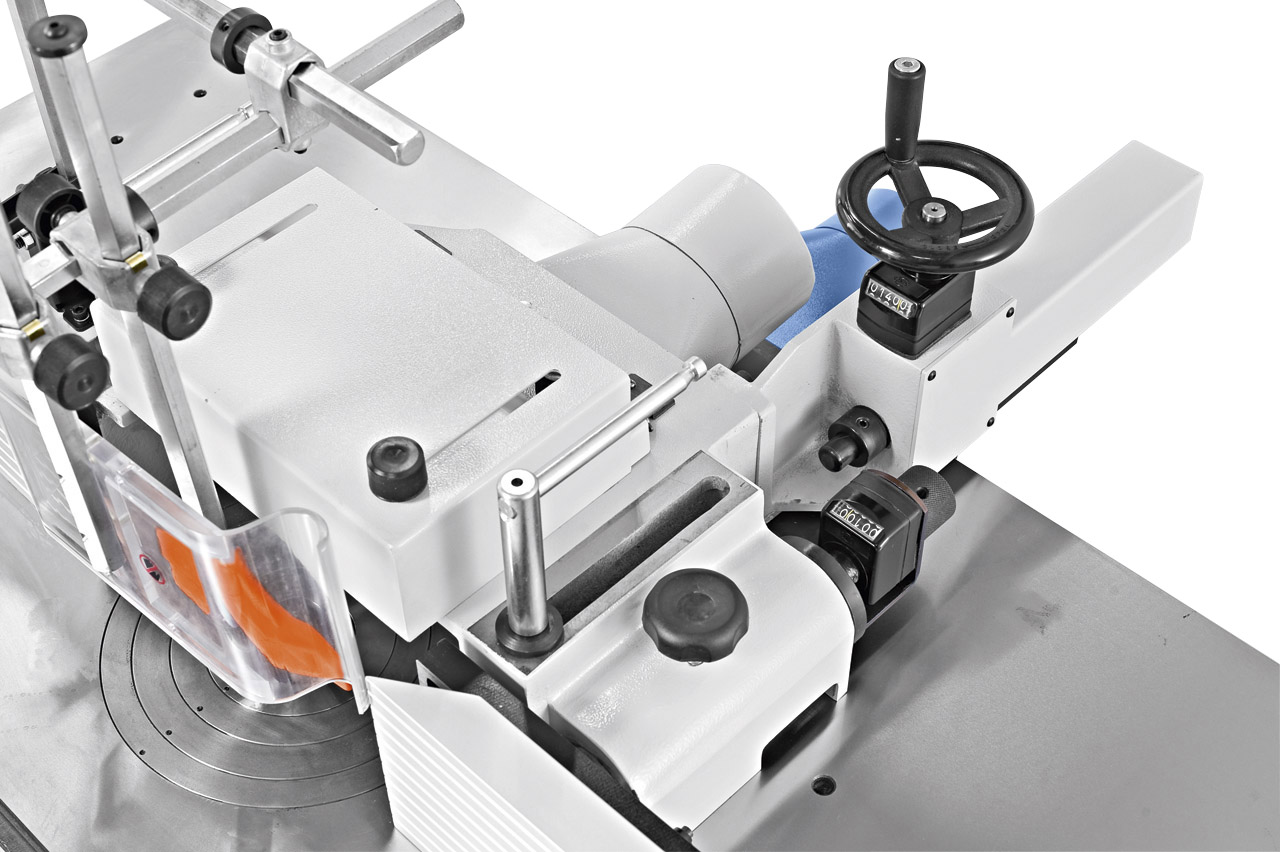

Die Späneabfuhr erfolgt durch die Fräserschutzhaube und einer zusätzlichen Untertischabsaugung. Die Feineinstellung erfolgt über zwei Drehknöpfe.

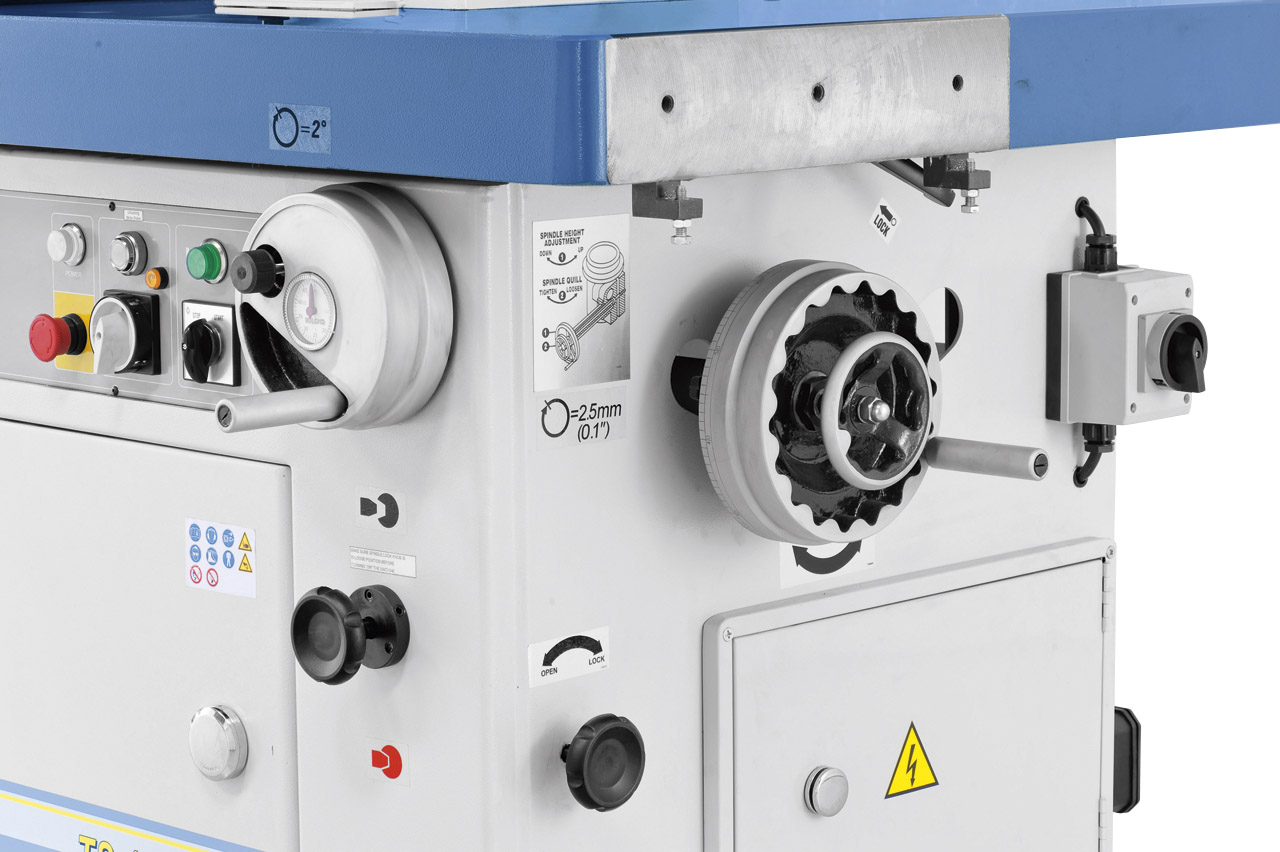

Präzise einstellbare Frässpindel durch großdimensionierte Handräder.
Beschreibung:Die schwere Schwenkspindel-Fräsmaschine TS 1300 TCE ist durch den serienmäßigen Zapfenschneidtisch für vielfältige Anwendungsmöglichkeiten geeignet. Ob Profilieren, Formfräsen, Zinkenfräsen oder Kopierfräsen, mit diesen beiden Modellen erzielen Sie immer beste Arbeitsergebnisse.
Features:
- Großer Drehzahlbereich (5 Stufen) von 1500 bis 9000 U/min
- Fräserschutzhaube mit beidseitig feineinstellbaren Aluminium-Anschlagschienen
- Handrad mit analoger Gradanzeige für Frässpindelschwenkung
- Elektronische Geschwindigkeitsanzeige leicht und bequem ablesbar mittels LED
- Hohe Wirtschaftlichkeit durch die serienmäßige Wechselspindel

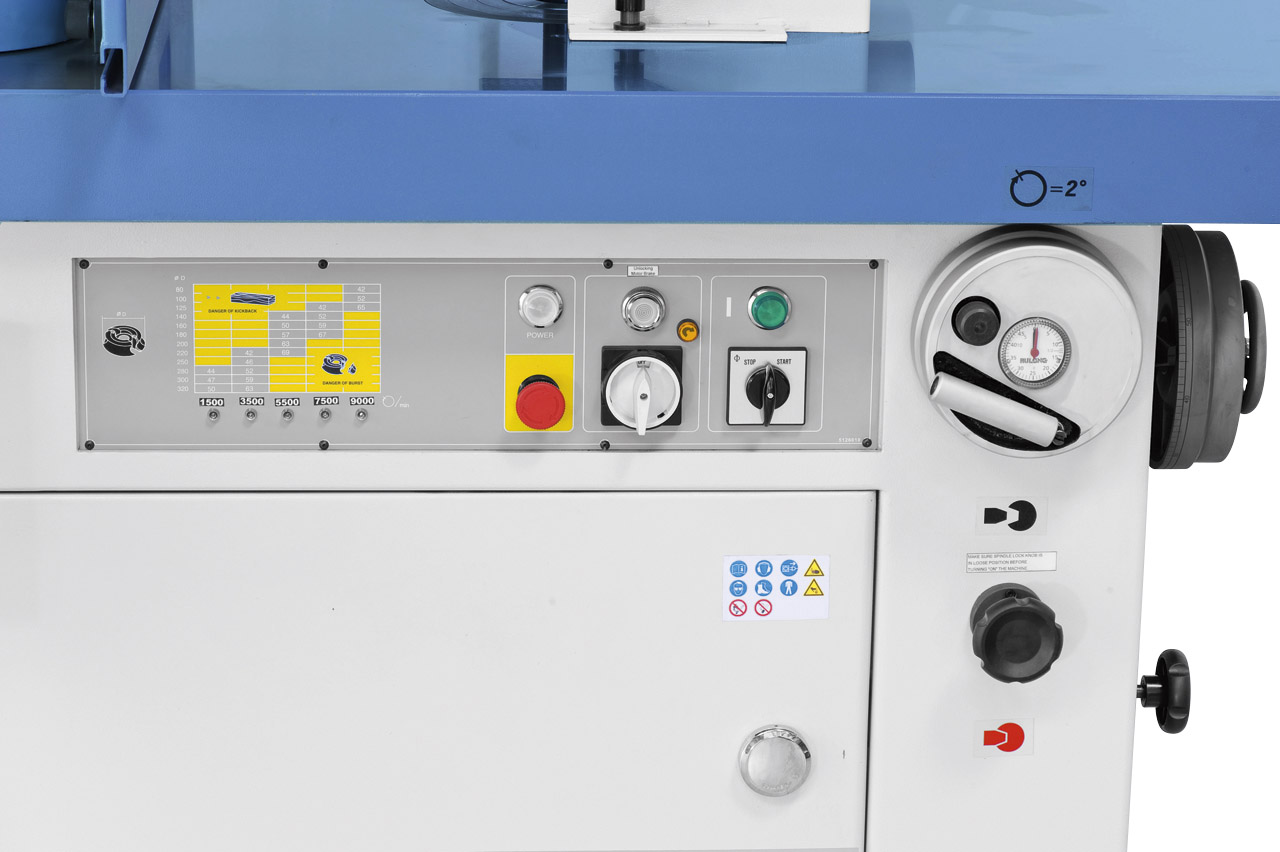

- Übersichtlich angeordnete Schaltelemente an der Maschinenvorderseite
- Zapfenschneidtisch inkl. Teleskopanschlag, Zapfenschneidhaube (300 mm) und Not-Aus-Schalter

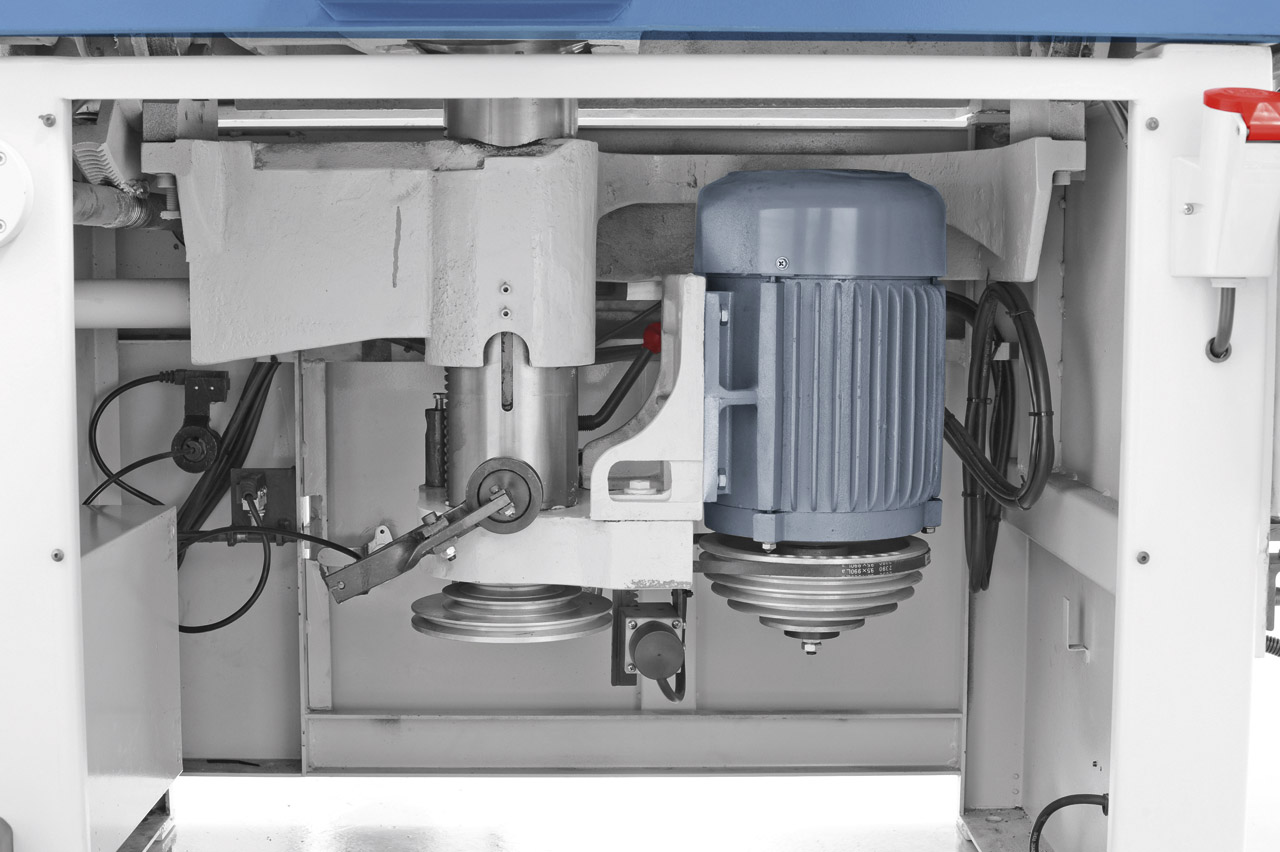

- Leistungsstarker Antriebsmotor (5,5 kW) mit Stern-Dreieck-Anlauf für längeren Betrieb ausgelegt
- Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar von -10° bis +45°
- Inklusive Tischverbreiterung, Einlaufrolle und ausziehbarer Werkstückauflage für große Werkstücke
Technische Spezifikation:
| Tischabmessung | 1910 x 430 / 850 mm |
| Tischverbreiterung rechts | 600 x 430 mm |
| Arbeitshöhe | 870 mm |
| Spindeldurchmesser | 30 mm |
| Schwenkbare Spindel | -10° bis +45° |
| Höhenverstellung der Spindel | 160 mm |
| Aufspannlänge | 110 mm |
| Max. Werkzeugdurchmesser | |
| - beim Profilieren | 260 mm |
| - beim Zapfenschneiden | 335 mm |
| Max. Werkzeugdurchmesser versenkbar | 210 mm |
| Frästischöffnung | 220 mm |
| Spindeldrehzahl | 1500 / 3500 / 5500 / 7500 / 9000 U/min |
| Zapfenschneidtisch | |
| Tischgröße | 900 x 360 mm |
| Max. Verstellweg | 830 mm |
| Absauganschluss Ø | 125 / 100 mm |
| Motorleistung | 5,5 kW (7,5 PS) – 400 V |
| Maschinenabmessung (B x T x H) | 2610 x 1230 x 1500 mm |
| Gewicht ca. | 664 kg |
Lieferumfang:
- Fräserschutzhaube FA-01
- Schutz- und Andrückvorrichtung
- Zapfenschlitzhaube
- Zapfenschneidschiebetisch mit schrägstellbarem Teleskoplineal
- Wechselspindel 30 mm
- Rechts- / Linkslauf
- LED-Drehzahlanzeige
- Analoge Gradanzeige
- Elektrische Spindelbremse
- Automatischer Stern-Dreieck-Anlauf
- Anschluss für Vorschubapparat
- Tischverbreiterung rechts
- Ausziehbare Werkstückauflage
Abb. mit seitlichen Zapfenschneidschiebetisch, Teleskoplineal und Exzenterspanner. Zapfenschneidhaube für maximalen Werkzeugdurchmesser diam. 300 mm mit Tischverlängerung, Einlaufrolle und ausziehbarer Werkstückauflage an der Frontseite.
Durch die Wechselspindeln wird die Einstellung der Werkzeuge nicht verändert wodurch eine hohe Zeiterspanis bei Serienarbeiten erzielt wird.
Die Späneabfuhr erfolgt durch die Fräserschutzhaube und einer zusätzlichen Untertischabsaugung. Die Feineinstellung erfolgt über zwei Drehknöpfe.
Präzise einstellbare Frässpindel durch großdimensionierte Handräder.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
