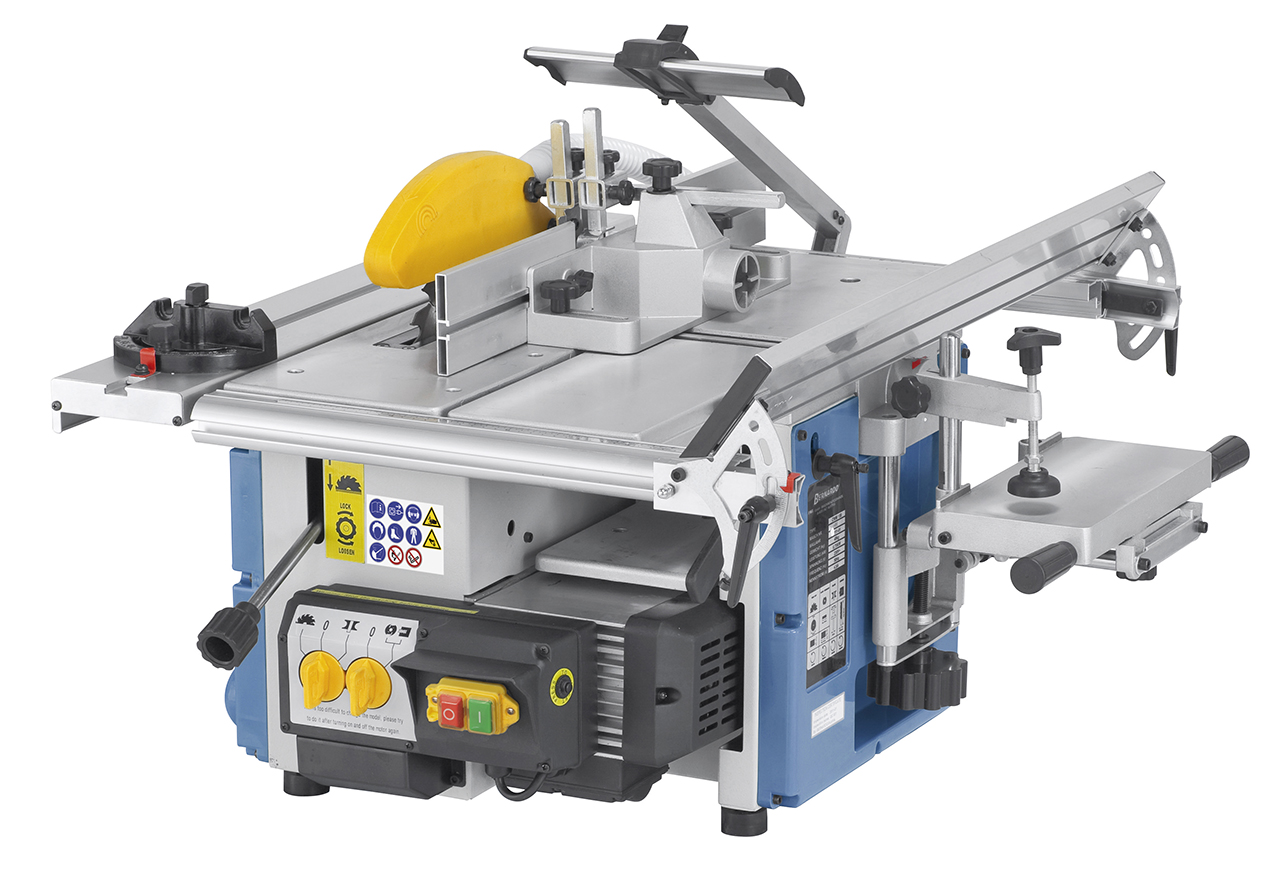

08-1249 Bernardo Universal-Kombi CWM 150
08-1249 Bernardo Universal-Kombi CWM 150
Beschreibung:Die handliche Universal-Kombimaschine CWM 150 bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Durch die kleine und kompakte Bauweise ist dieses Modell für den Hobbybastler optimal geeignet.
Features:
Technische Spezifikation:
Lieferumfang:
Abbildung mit optionalem Untergestell
Der Schiebetisch ist mit einer T-Nut zur Montage des Gehrungsanschlages ausgestattet.
Die serienmäßige Langlochbohreinrichtung ist unerlässlich für Schlitz- und Bohrarbeiten.
Seitlich geführter Abrichtanschlag, schwenkbar von 90° bis 45°.
Beschreibung:Die handliche Universal-Kombimaschine CWM 150 bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Durch die kleine und kompakte Bauweise ist dieses Modell für den Hobbybastler optimal geeignet.
Features:
- Präzisionsgelagerte 2-Messerwelle mit HSS-Hobelmesser
- Aluminium-Schiebeschlitten komplett mit Gehrungsanschlag
- Alle Schaltelemente sind in einem Elektropaneel übersichtlich angebracht
- Vielseitige Anwendungsmöglichkeiten auf kleinstem Raum
- Alle Aluminiumteile (Formattisch, Anschläge, ...) sind eloxiert
- Optimales Preis-Leistungsverhältnis für Hobbybastler und Heimwerker
- Ideal geeignet zum exakten Hobeln von Brettern, Leisten, Balken, ...
Technische Spezifikation:
| Abrichthobel | |
| Abrichtbreite | 155 mm |
| Tischlänge | 615 mm |
| Tischhöhe | 845 mm |
| Hobelwellendrehzahl | 6000 U/min |
| Hobelmesser | 2 Stk. |
| Hobelwellendurchmesser | 45 mm |
| Abrichtanschlag | 735 x 100 mm |
| Abrichtanschlag schwenkbar | 90° bis 45° |
| Max. Spanabnahme | 1,5 mm |
| Dickenhobel | |
| Tischlänge | 310 m |
| Hobelbreite | 150 mm |
| Dickendurchlass, min/max. | 10 - 92 mm |
| Max. Spanabnahme | 1,0 mm |
| Vorschubgeschwindigkeit | 7,0 m/min |
| Absauganschluss Ø | 50 mm |
| Kreissäge | |
| Tischabmessung | 420 x 615 mm |
| Tischhöhe | 845 mm |
| Schiebetisch | 745 x 120 mm |
| Besäumlänge | 510 mm |
| Max. Sägeblattdurchmesser | 200 x 30 mm |
| Max. Schnitthöhe 90° | 65 mm |
| Schnittbreite am Parallelanschlag | 370 mm |
| Drehzahl Hauptsägeblatt | 4200 U/min |
| Absauganschluss Ø | 60 mm |
| Fräse | |
| Höhenverstellung | 45 mm |
| Schaftfräseraufnahme | 6, 8, 12 mm |
| Spindeldrehzahl | 9000 U/min |
| Langlochbohreinrichtung | |
| Bohrtischgröße | 260 x 125 mm |
| Bohreraufnahme | 6, 8, 10 mm |
| Max. Bohrtiefe | 45 mm |
| Bohrbreite | 95 mm |
| Höhenverstellung | 60 mm |
| Motorleistung | 1,0 kW (1,36 PS) |
| Spannung | 230 V |
| Maschinenabmessung (B x T x H) | 900 x 800 x 1000 mm |
| Gewicht ca. | 49 kg |
Lieferumfang:
- Hobelmesser 157 x 17 x 3 mm
- Abrichtanschlag
- Langlochbohreinrichtung
- Niederhalter
- Gehrungsanschlag
- Schiebetisch
- Fräserschutzhaube
- HM-Sägeblatt 200 x 2,6 x 30 mm / Z 20
- Sägeblattschutzhaube mit Absauganschluss
- Verbindungsschlauch mit Y-Stück
- Untergestell
- Schiebestock
- Bedienwerkzeug

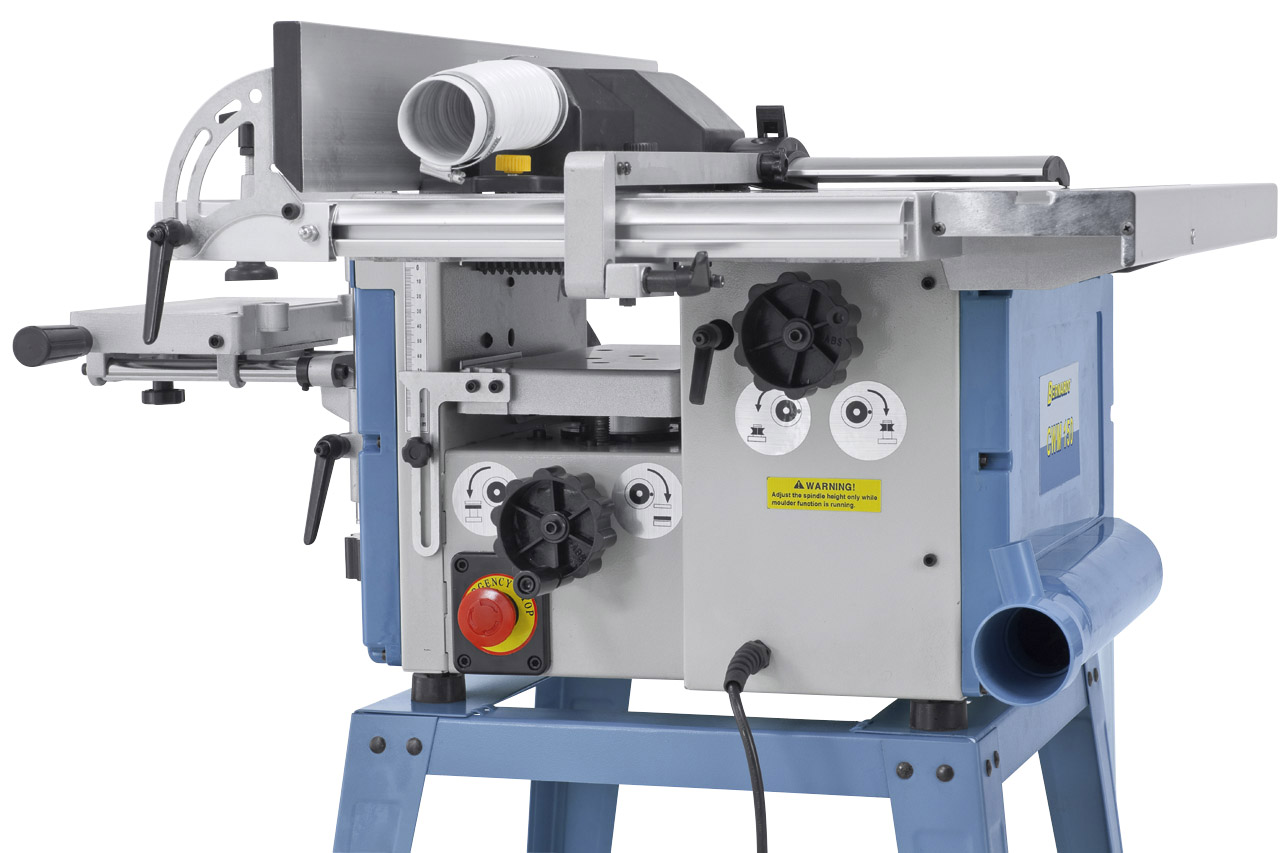

Abbildung mit optionalem Untergestell

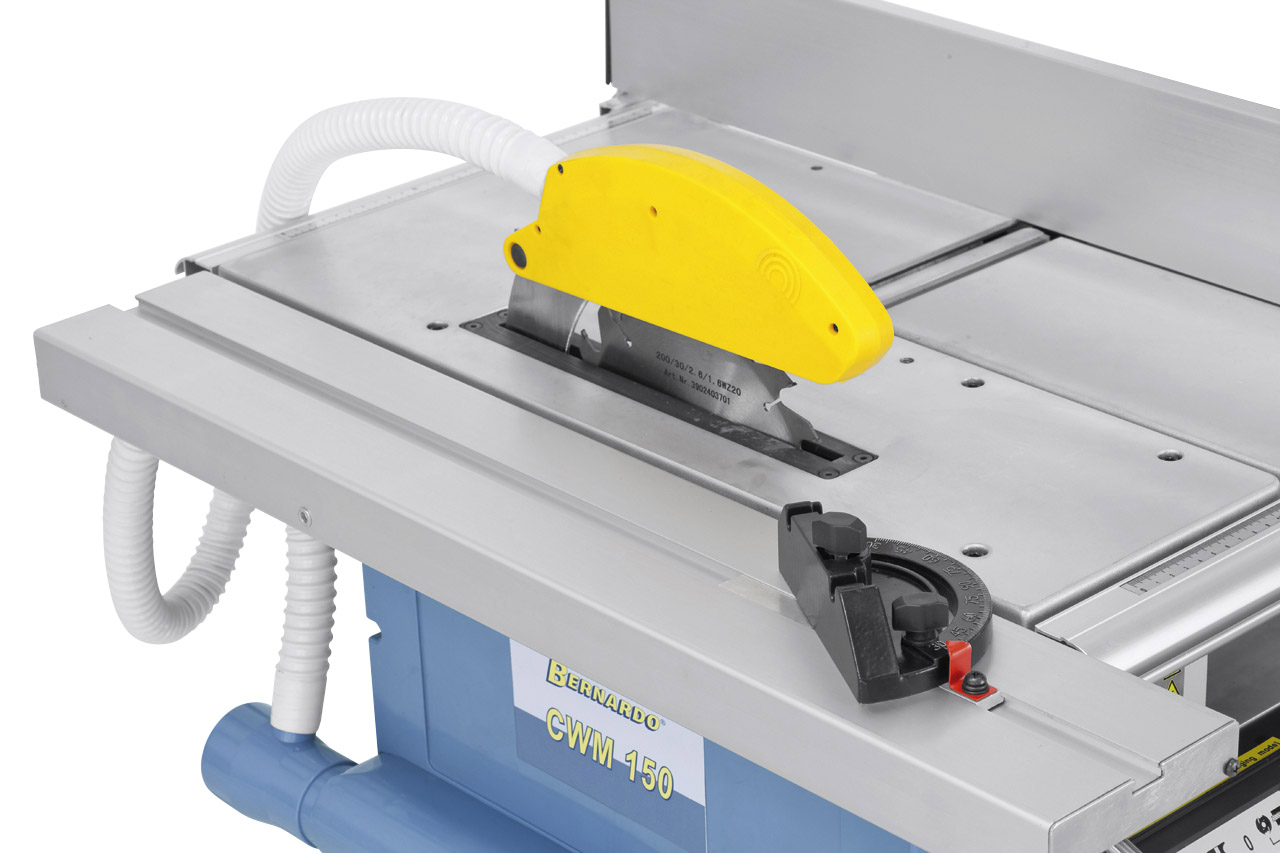

Der Schiebetisch ist mit einer T-Nut zur Montage des Gehrungsanschlages ausgestattet.

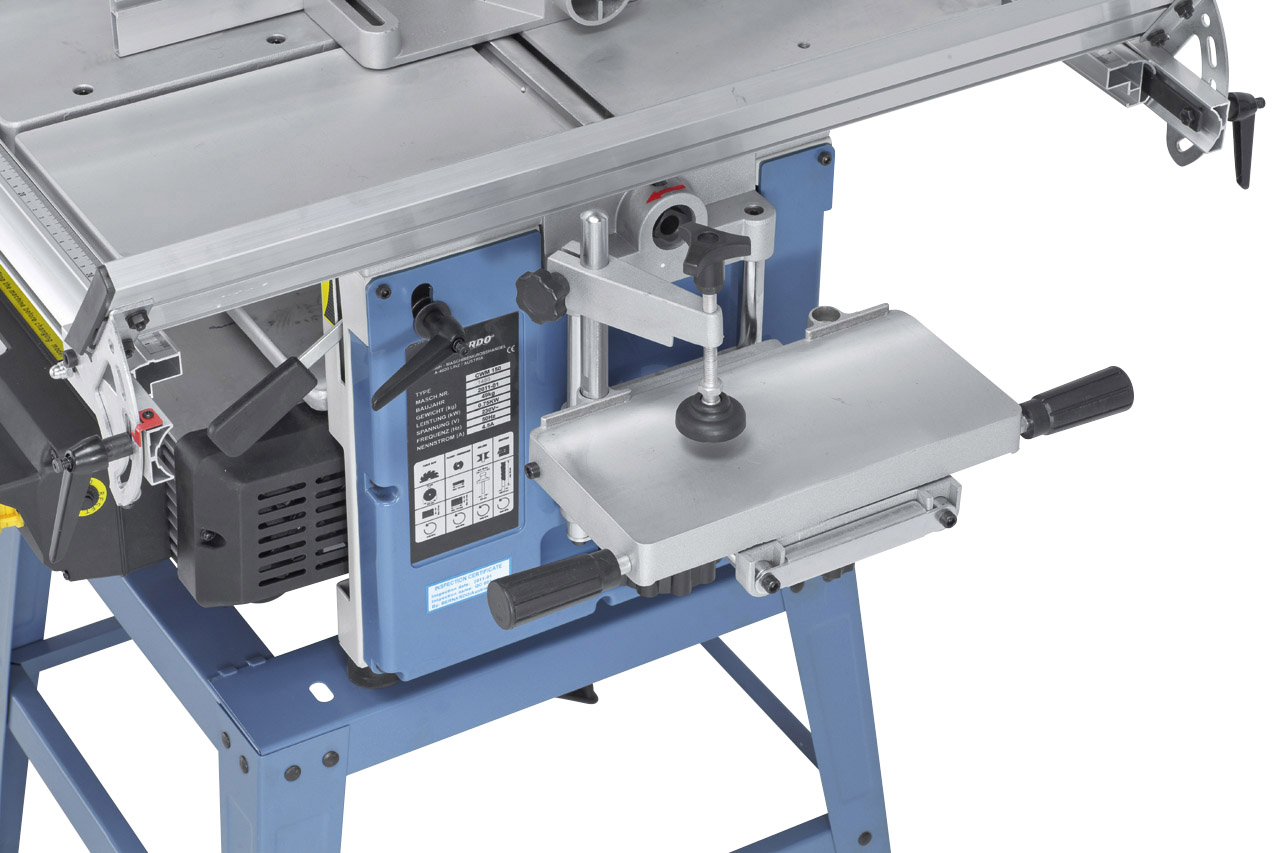

Die serienmäßige Langlochbohreinrichtung ist unerlässlich für Schlitz- und Bohrarbeiten.
Seitlich geführter Abrichtanschlag, schwenkbar von 90° bis 45°.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
