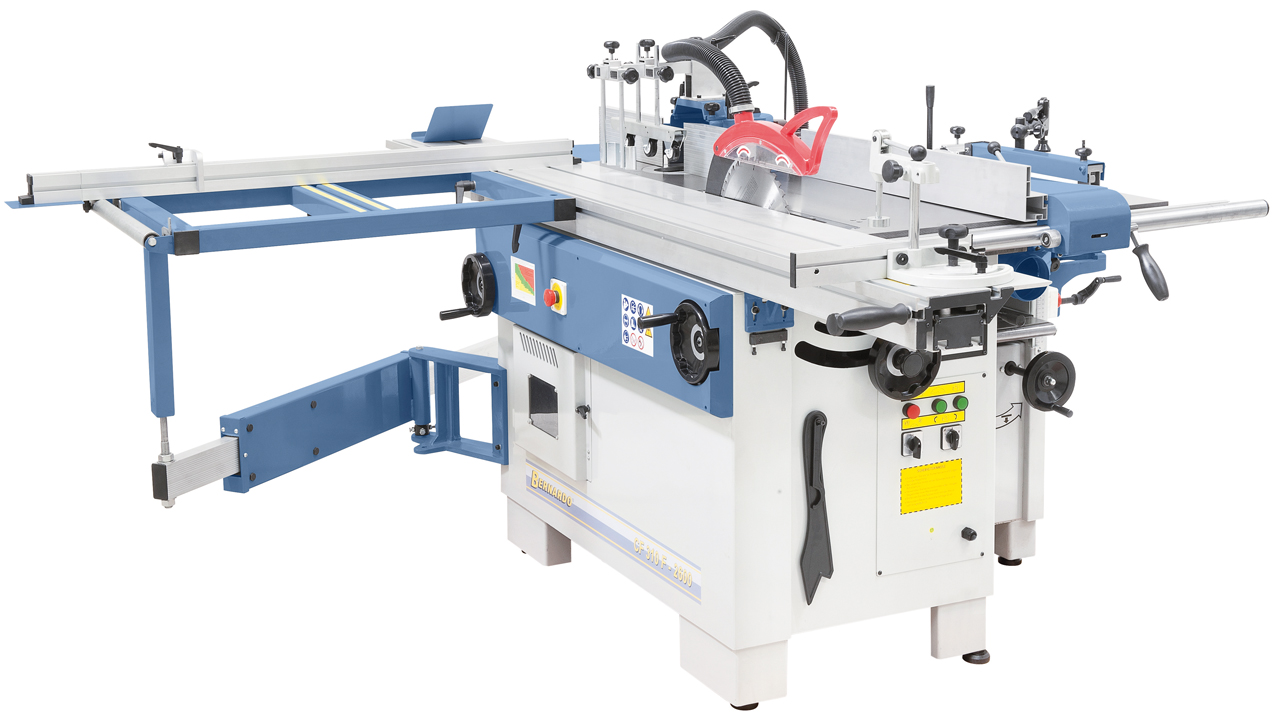

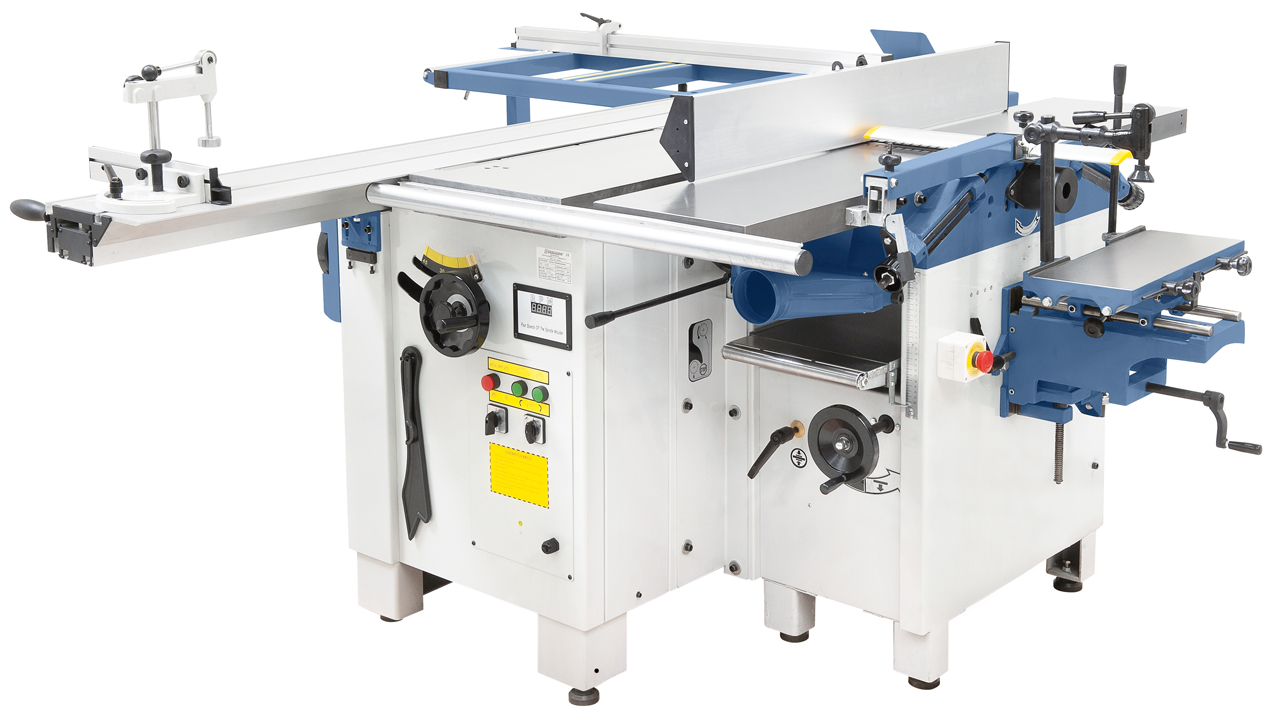

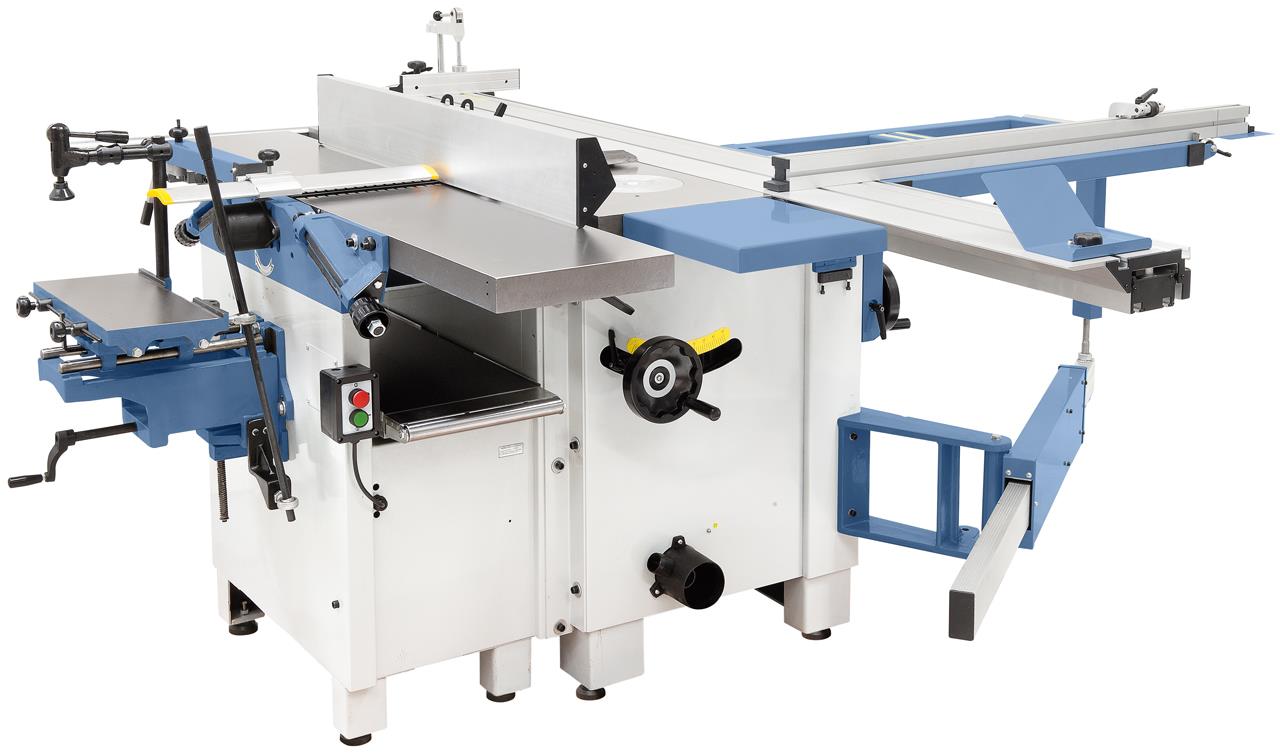

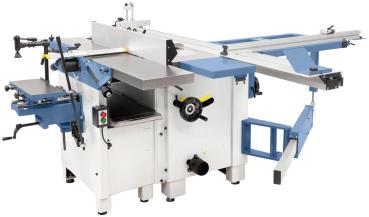

08-1295 Bernardo Holz CF 310 F - 2600
08-1295 Bernardo Universal-Kombi CF 310 F - 2600
Beschreibung:Das Holzbearbeitungszentrum CF 310 F – 2600 kombiniert eine Vielzahl an Bearbeitungsmöglichkeiten (Hobeln, Sägen, Fräsen, Bohren) auf kleinstem Raum. Durch das serienmäßige Vorritzaggregat, den vier Spindeldrehzahlen, der schwenkbaren Frässpindel und vielen weiteren Vorzügen, lässt dieses Modell keine Wünsche offen.
Features:
Technische Spezifikation:
* mit Dickentischverlängerung
Lieferumfang:
Die hochklappbaren Abrichttische ermöglichen beim Dickenhobeln ein optimales und sicheres Arbeiten, auch bei kurzen Werkstücken.
Serienmäßig mit Vorritzaggregat für ein ausreißfreies Bearbeiten von Plattenwerkstoffen.
Die serienmäßige Langlochbohreinrichtung ist ideal für Langlöcher, Dübel- und Schräglochbohrungen,….
Das Hobelwerk besteht aus einer dynamisch ausgewuchteten 4-Messerwelle, einer Ein- und Auszugswalze, sowie massiven Rückschlagsicherungen
Die Aluminium-Anschlagschienen können schnell und einfach auf das jeweilige Fräswerkzeug eingestellt werden und sind zusätzlich mit einer Feineinstellung ausgestattet.
Mit dem verwindungsfreien Auslegertisch können auch große und schwere Platten problemlos geschnitten werden. Das ausziehbare Teleskoplineal ist mit einer feineinstellbaren Anschlagklappe ausgestattet.
Elektronische Anzeige der eingestellten Spindeldrehzahl.
Beschreibung:Das Holzbearbeitungszentrum CF 310 F – 2600 kombiniert eine Vielzahl an Bearbeitungsmöglichkeiten (Hobeln, Sägen, Fräsen, Bohren) auf kleinstem Raum. Durch das serienmäßige Vorritzaggregat, den vier Spindeldrehzahlen, der schwenkbaren Frässpindel und vielen weiteren Vorzügen, lässt dieses Modell keine Wünsche offen.
Features:
- Leistungsstarke Antriebsmotoren gewährleisten auch bei längerem Betrieb optimale Arbeitsergebnisse
- Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken
- Alle Aluminiumteile (Formattisch, Anschläge,…) sind eloxiert
- Fräserschutzhaube mit beidseitig feineinstellbaren Aluminium-Anschlagschienen
- Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar von 0° bis -45°
- Ausziehbarer Teleskopanschlag mit Anschlagklappe inklusive Feineinstellung
- Anzeige der Fräsgeschwindigkeit über Digitalanzeige, schnell und einfach ablesbar
- Stabiler Abrichtanschlag mit Prismenführung, von 90° bis 45° schwenkbar
- Wartungsfreie 4-Messerwelle mit Hobelmesser in HSS-18%-Qualität
- Massive Fräserschutzhaube mit Absauganschluss 100 mm
- Dynamisch ausgewuchtete Frässpindel für präzisen Lauf
Technische Spezifikation:
| Abrichthobel | |
| Abrichtbreite | 310 mm |
| Tischlänge | 1600 mm |
| Tischhöhe | 950 mm |
| Hobelwellendrehzahl | 4100 U/min |
| Hobelmesser | 4 Stk. |
| Hobelwellendurchmesser | 95 mm |
| Abrichtanschlag | 1100 x 150 mm |
| Abrichtanschlag schwenkbar | 90° bis 45° |
| Max. Spanabnahme | 5 mm |
| Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
| Dickenhobel | |
| Tischlänge | 750 / 930* mm |
| Hobelbreite | 305 mm |
| Dickendurchlass, min/max. | 5 - 230 mm |
| Max. Spanabnahme | 5 mm |
| Vorschubgeschwindigkeit | 6 m/min |
| Absauganschluss Ø | 100 mm |
| Langlochbohreinrichtung | |
| Bohrtischgröße | 450 x 190 mm |
| Westcott-Bohrfutter | 0 - 16 mm |
| Max. Bohrtiefe | 125 mm |
| Bohrbreite | 175 mm |
| Höhenverstellung | 115 mm |
| Kreissäge | |
| Tischabmessung | 1300 x 380 mm |
| Tischhöhe | 950 mm |
| Tischverlängerung | 310 x 350 mm |
| Auslegertisch mit Rolle | 880 x 580 mm |
| Formattisch | 2600 x 270 mm |
| Besäumlänge | 2600 mm |
| Max. Sägeblattdurchmesser | 315 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 100 / 80 mm |
| Schnittbreite am Parallelanschlag | 630 mm |
| Drehzahl Hauptsägeblatt | 4500 U/min |
| Drehzahl Vorritzsägeblatt | 8500 U/min |
| Vorritzsägeblatt | 90 x 20 mm |
| Absauganschluss Ø | 95 mm |
| Motor-Abgabeleistung S1 100% | 3,0 kW (4,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 4,2 kW (5,7 PS) |
| Fräse | |
| Spindeldurchmesser | 30 mm |
| Höhenverstellung | 125 mm |
| Spindel schwenkbar | 0° bis -45° |
| Frästischöffnung | 80 / 110 / 150 / 200 mm |
| Aufspannlänge | 110 mm |
| Max. Werkzeugdurchmesser | 180 mm |
| Spindeldrehzahl | 1800 / 3000 / 6000 / 9000 U/min |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 2600 x 2700 x 1280 mm |
| Gewicht ca. | 675 kg |
Lieferumfang:
- Hobelmesser 310 x 30 x 3 mm
- Dickentischverlängerung mit Rollen
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 – 16 mm
- Exzenterspanner
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40
- Vorritzsägeblatt 90 x 3,0 x 20 mm / Z 12
- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung
- Teleskopanschlag mit Anschlagklappe
- Auslegertisch mit Rolle
- Fräserschutzhaube
- Frässpindel mit Rechts-Linkslauf
- Digitale Drehzahlanzeige der Frässpindel
- Schiebestock
- 2 Stk. Schiebegriff
- Bedienwerkzeug

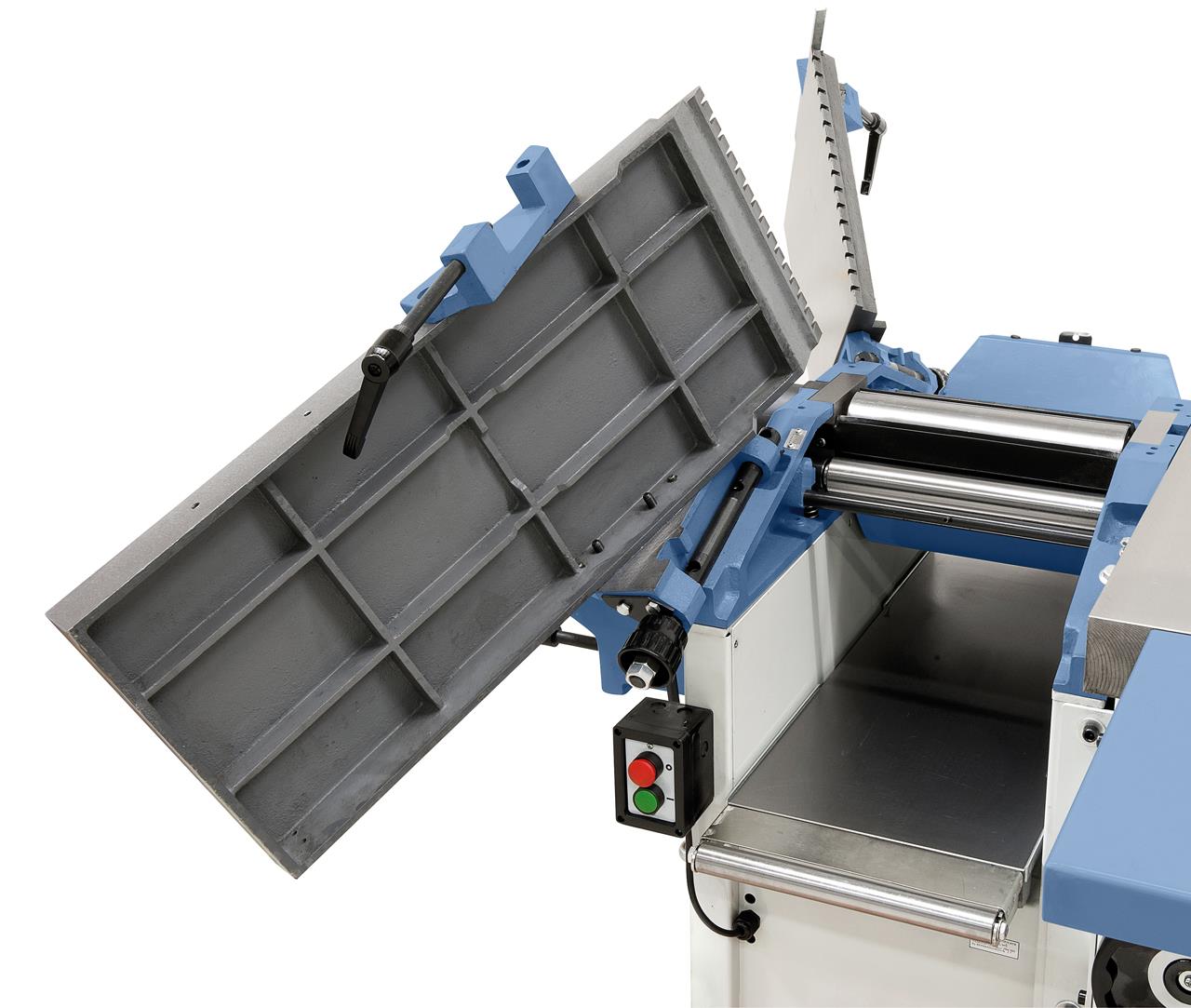

Die hochklappbaren Abrichttische ermöglichen beim Dickenhobeln ein optimales und sicheres Arbeiten, auch bei kurzen Werkstücken.

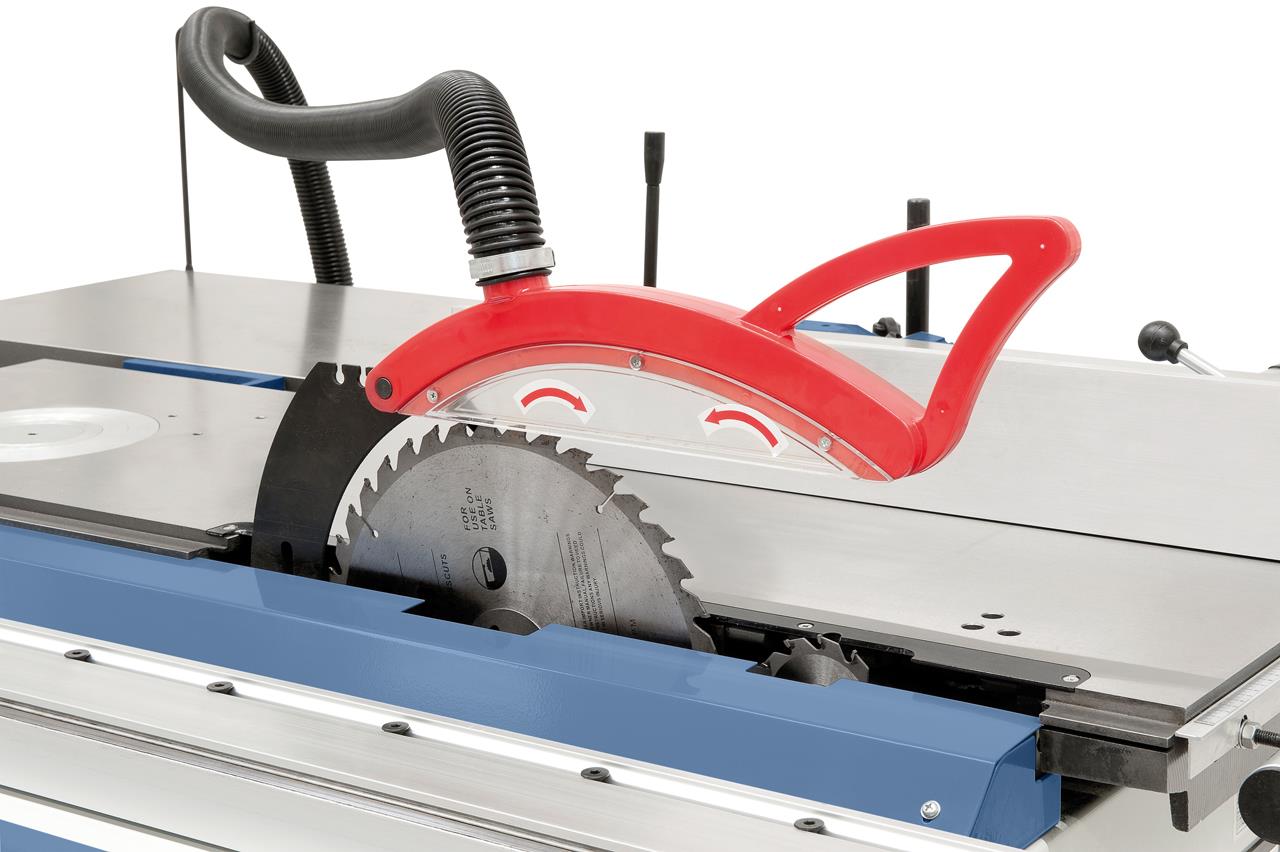

Serienmäßig mit Vorritzaggregat für ein ausreißfreies Bearbeiten von Plattenwerkstoffen.

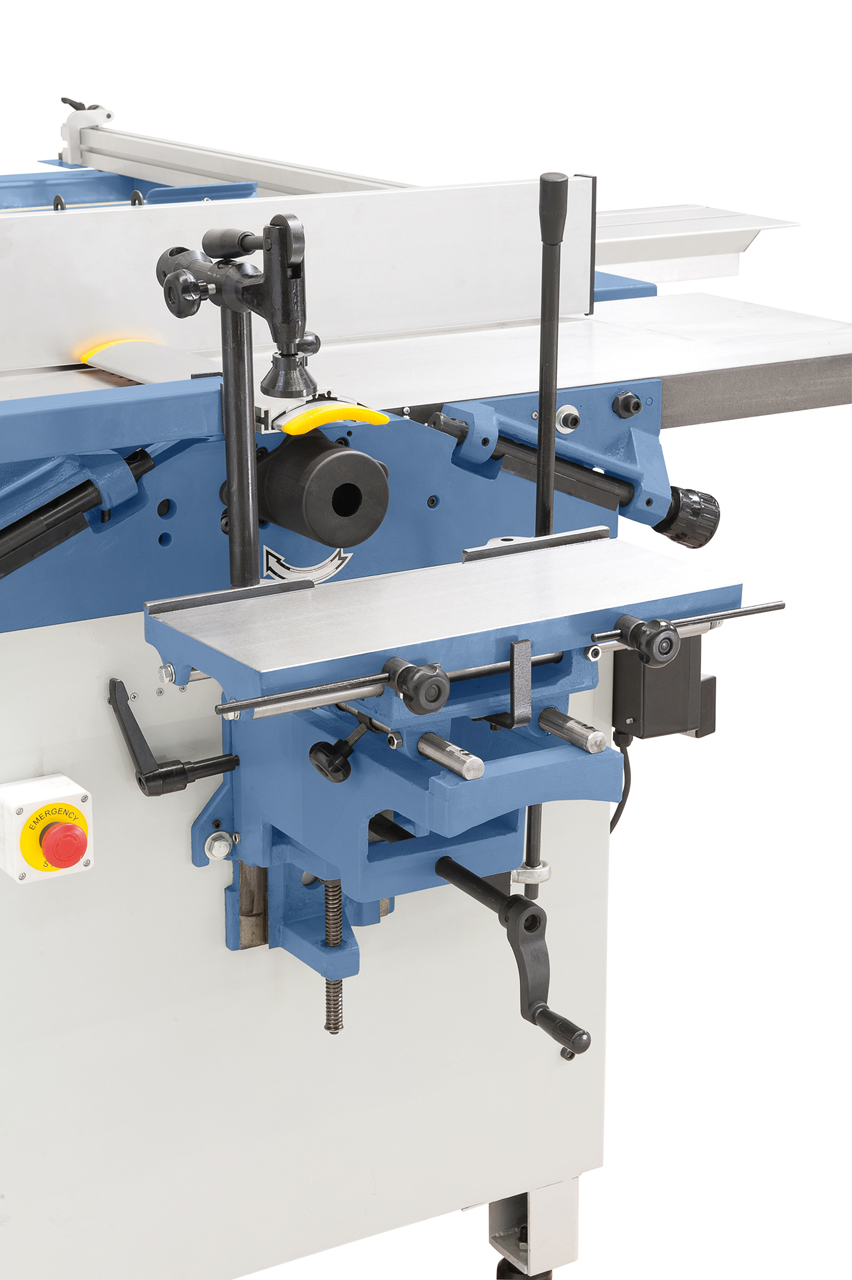

Die serienmäßige Langlochbohreinrichtung ist ideal für Langlöcher, Dübel- und Schräglochbohrungen,….

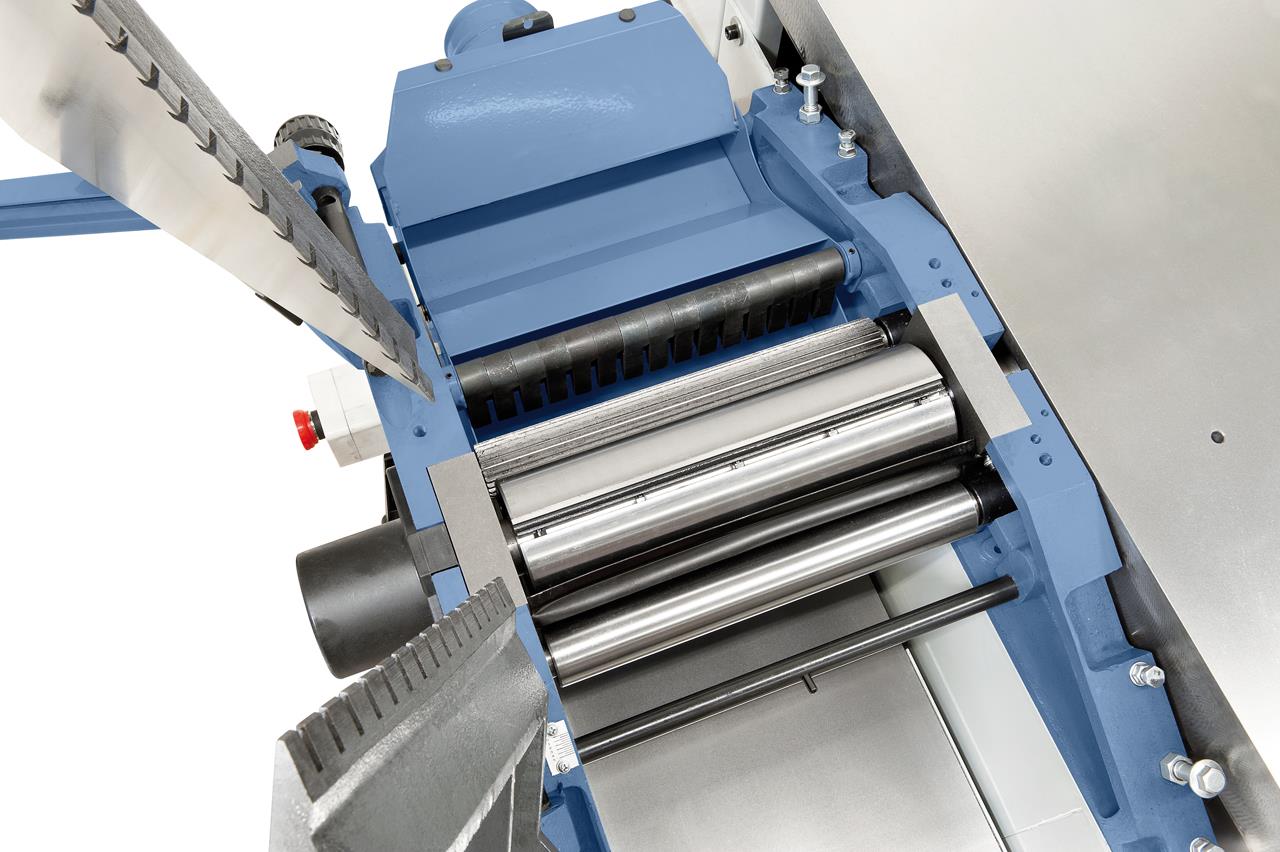

Das Hobelwerk besteht aus einer dynamisch ausgewuchteten 4-Messerwelle, einer Ein- und Auszugswalze, sowie massiven Rückschlagsicherungen

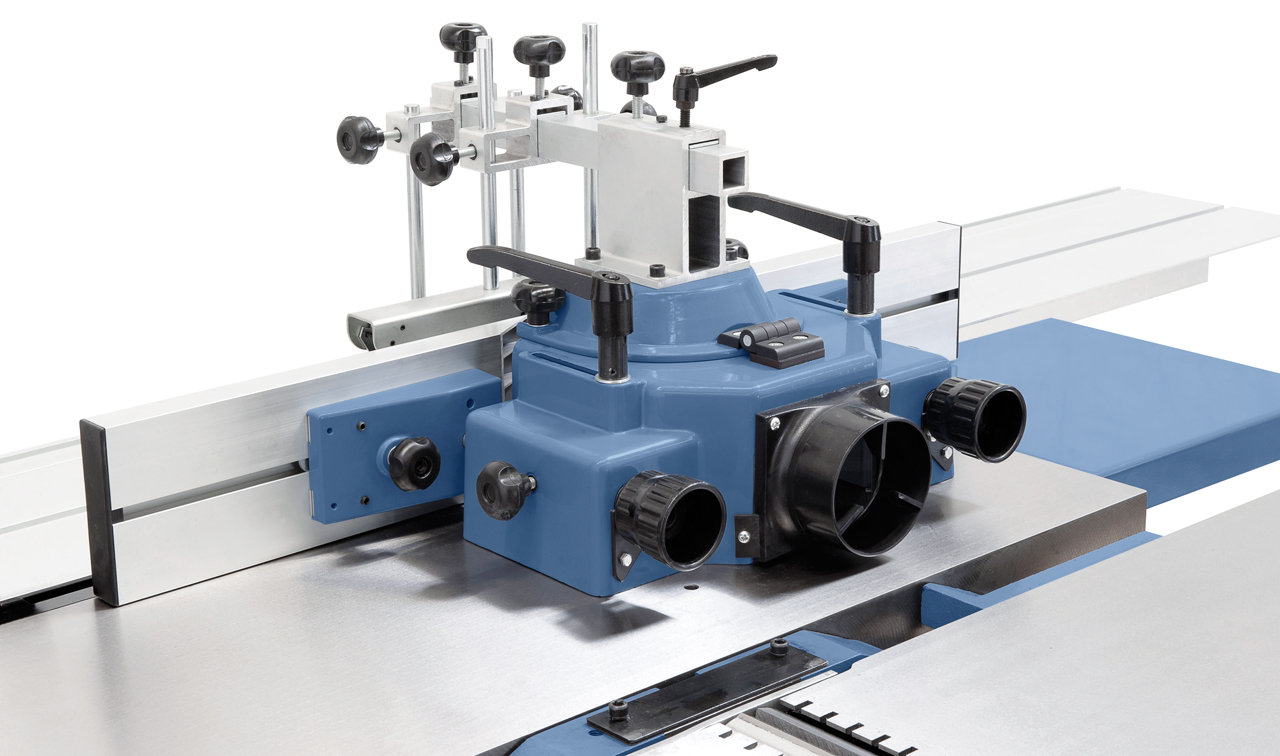

Die Aluminium-Anschlagschienen können schnell und einfach auf das jeweilige Fräswerkzeug eingestellt werden und sind zusätzlich mit einer Feineinstellung ausgestattet.
Mit dem verwindungsfreien Auslegertisch können auch große und schwere Platten problemlos geschnitten werden. Das ausziehbare Teleskoplineal ist mit einer feineinstellbaren Anschlagklappe ausgestattet.
Elektronische Anzeige der eingestellten Spindeldrehzahl.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
