08-1296 Bernardo Holz CF 410 F - 2600
08-1296 Bernardo Universal-Kombi CF 410 F - 2600

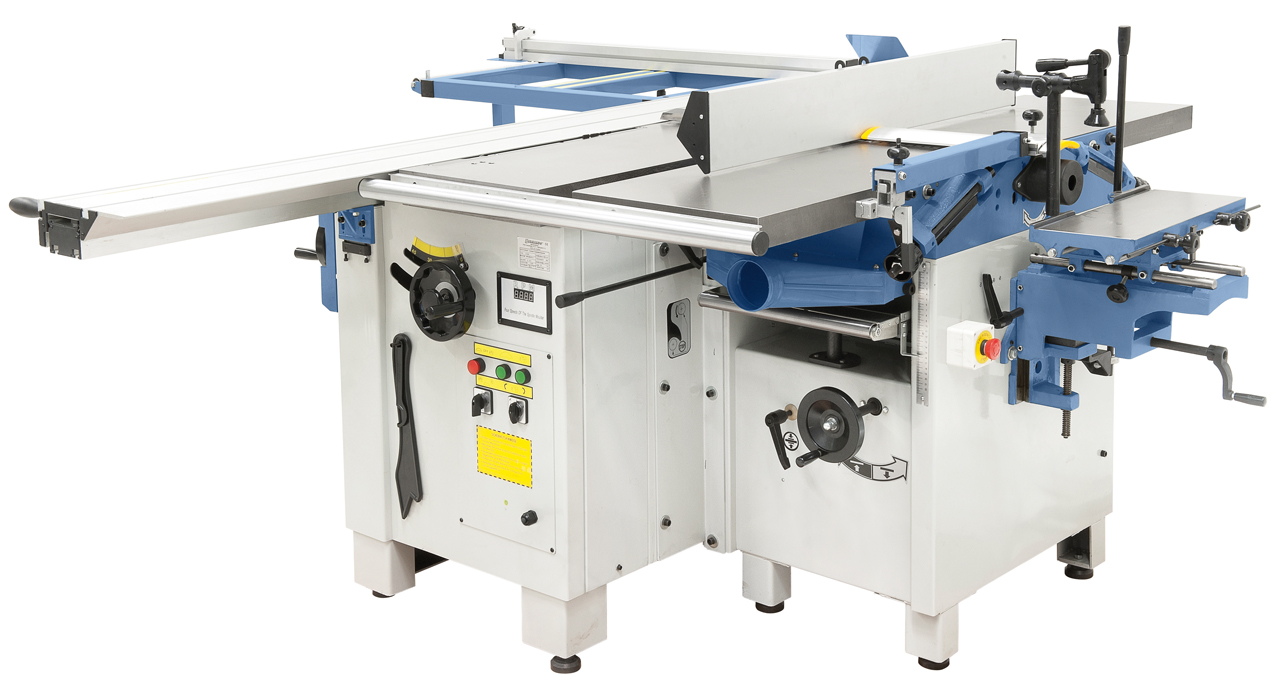

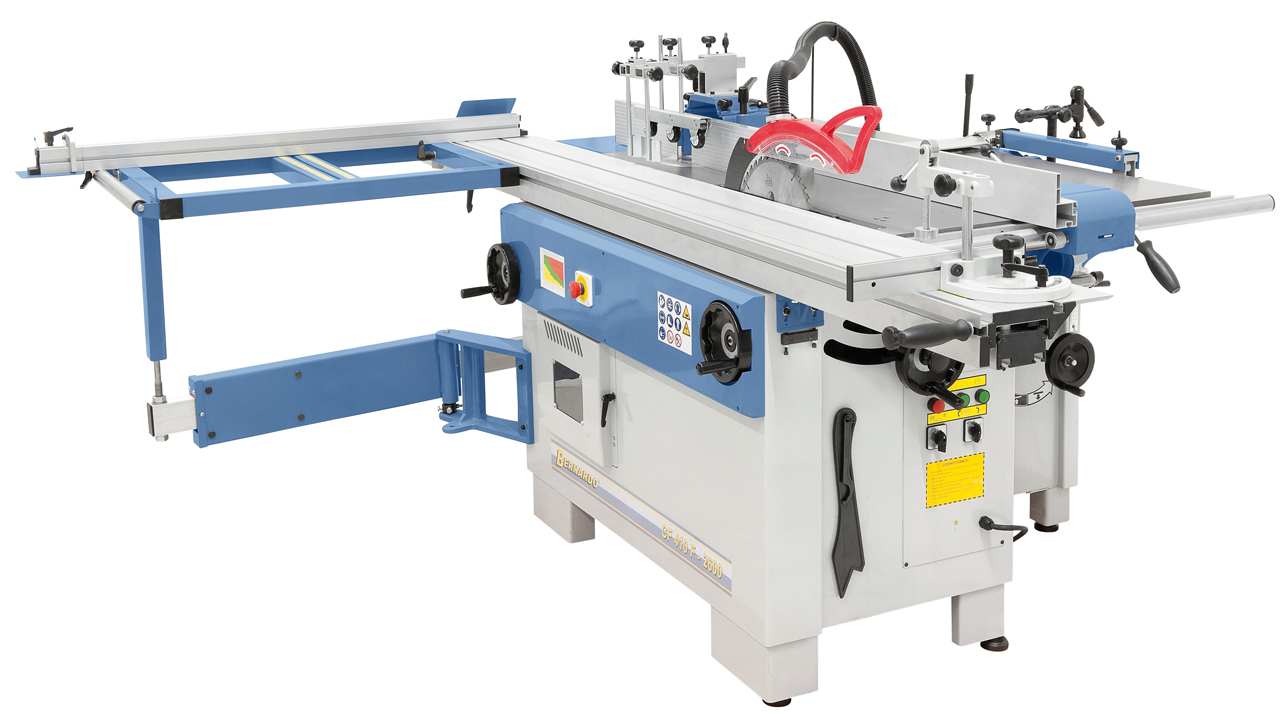

Beschreibung:Das Holzbearbeitungszentrum CF 410 F - 2600 bietet dem professionellen Anwender ein Höchstmaß an Einsatzmöglichkeiten und Leistung. Durch die Kombination aus Abricht-, Dickenhobel-, Kreissäge-, Fräs- und Langlochbohrmaschine bietet diese Maschine einen großen Einsatzbereich auf engstem Raum.
Features:
Technische Spezifikation:
* mit Dickentischverlängerung
Lieferumfang:

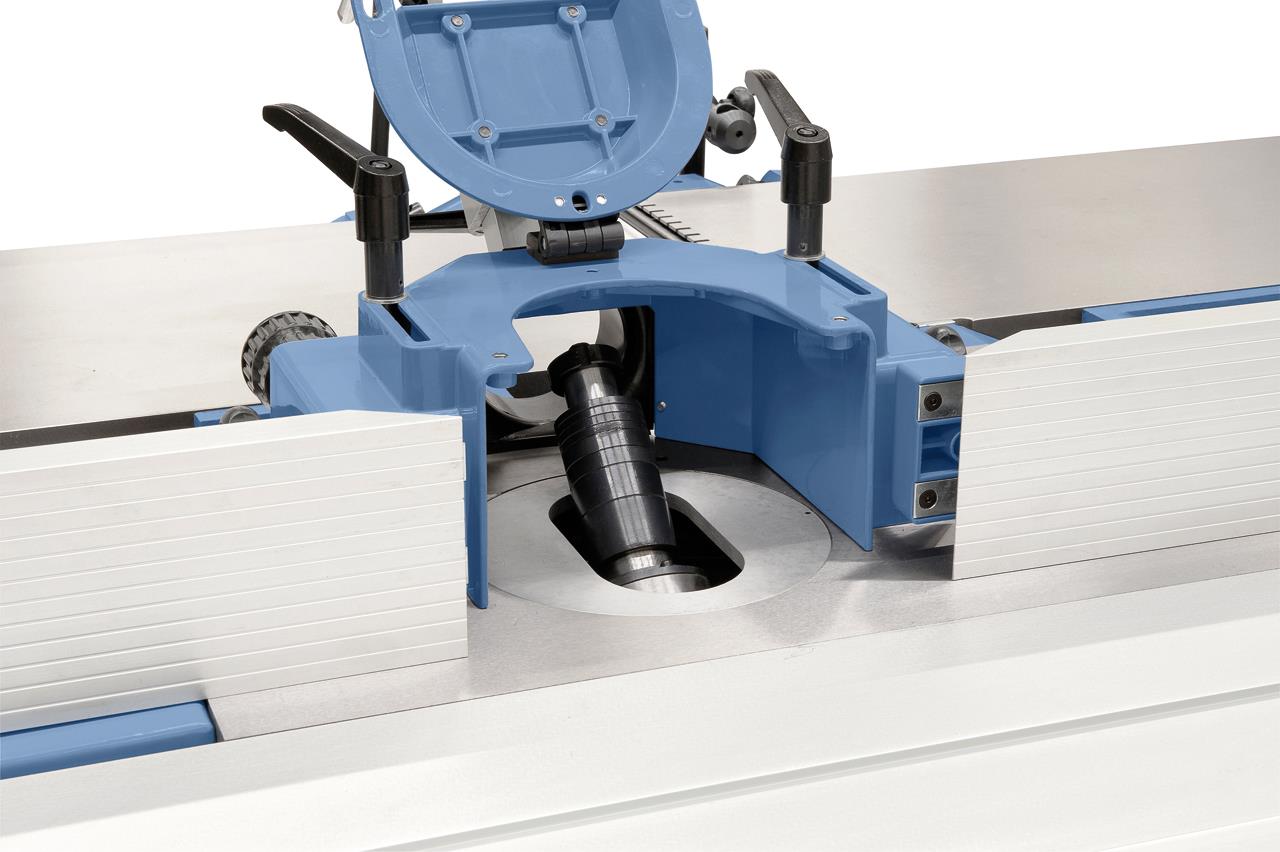

Die nach hinten schwenkbare Frässpindel hat folgende Vorteile: Optimaler Einsatz eines Vorschubapparates, ein Maximum an Sicherheit und ein sauberes Fräsbild.

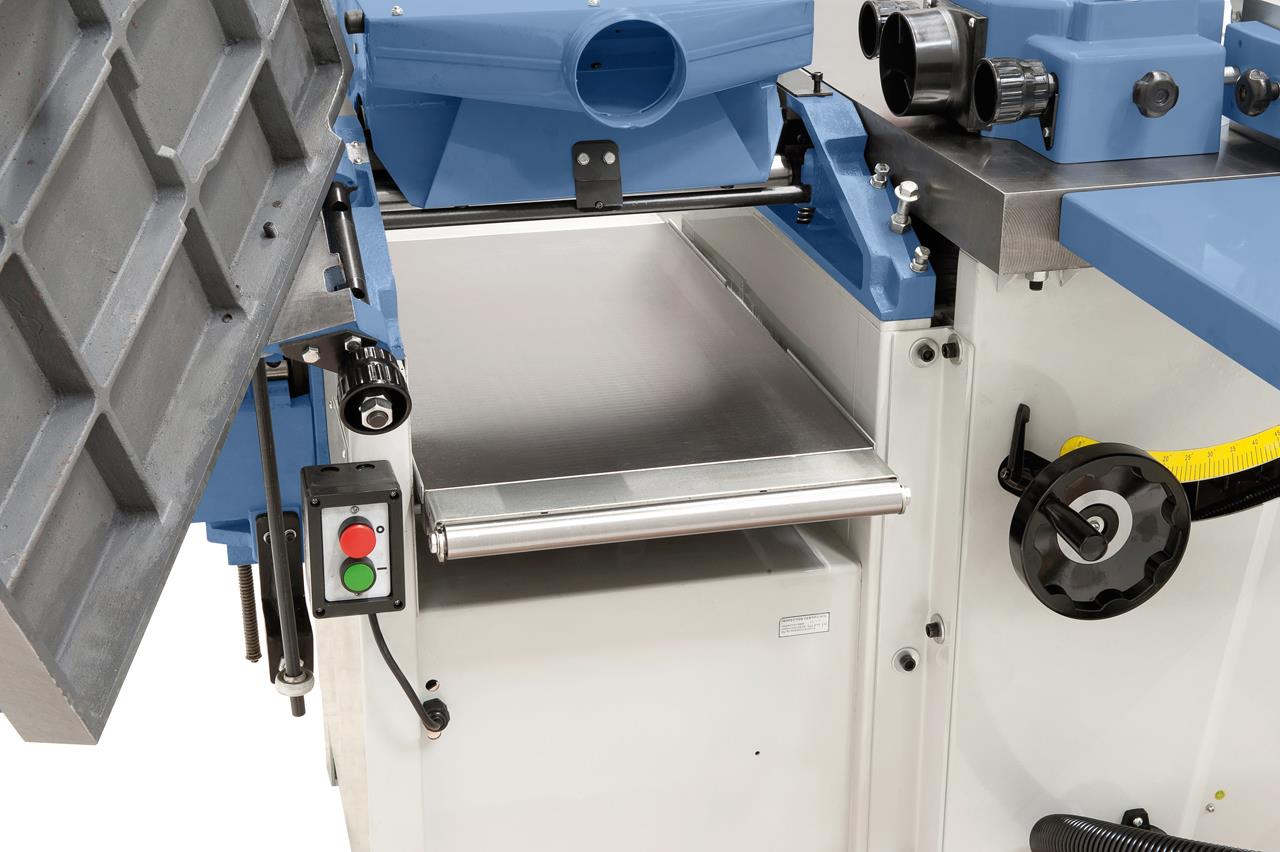

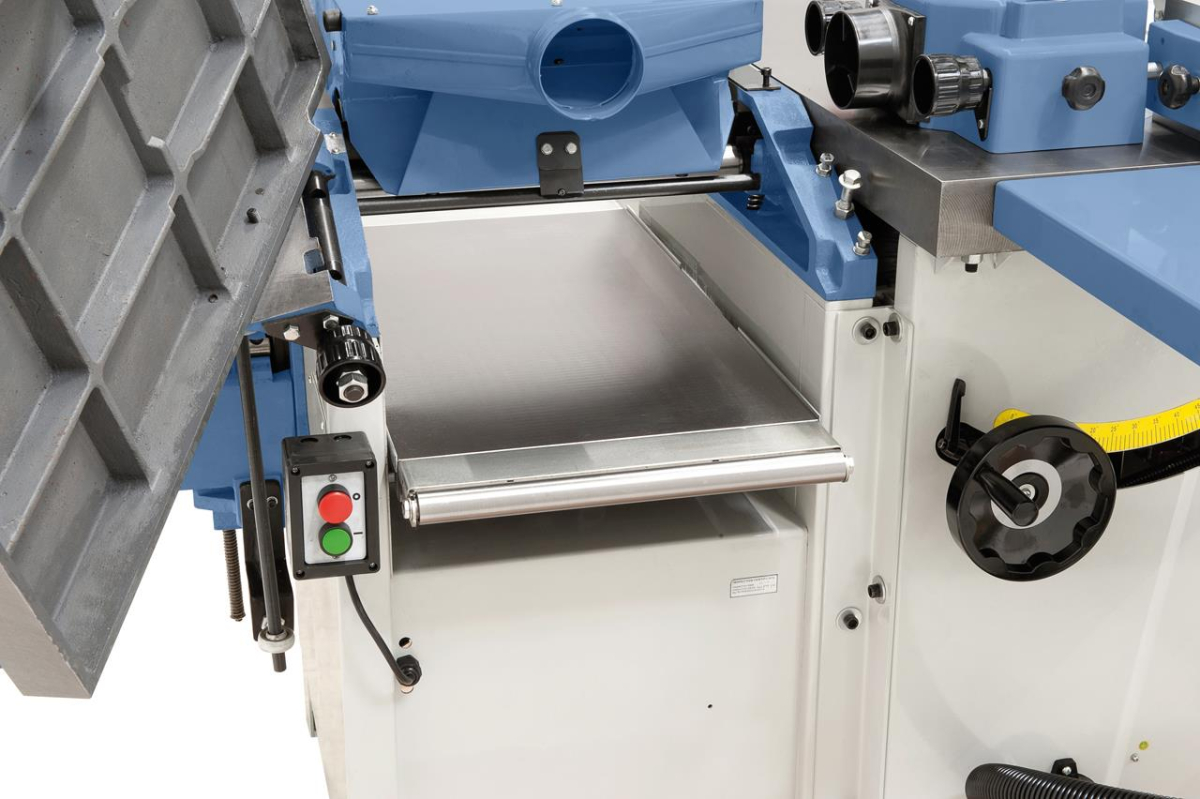

Dickentisch aus Grauguss mit mittiger Zentralsäule und Abstützung für Werkstücke bis 230 mm Höhe.

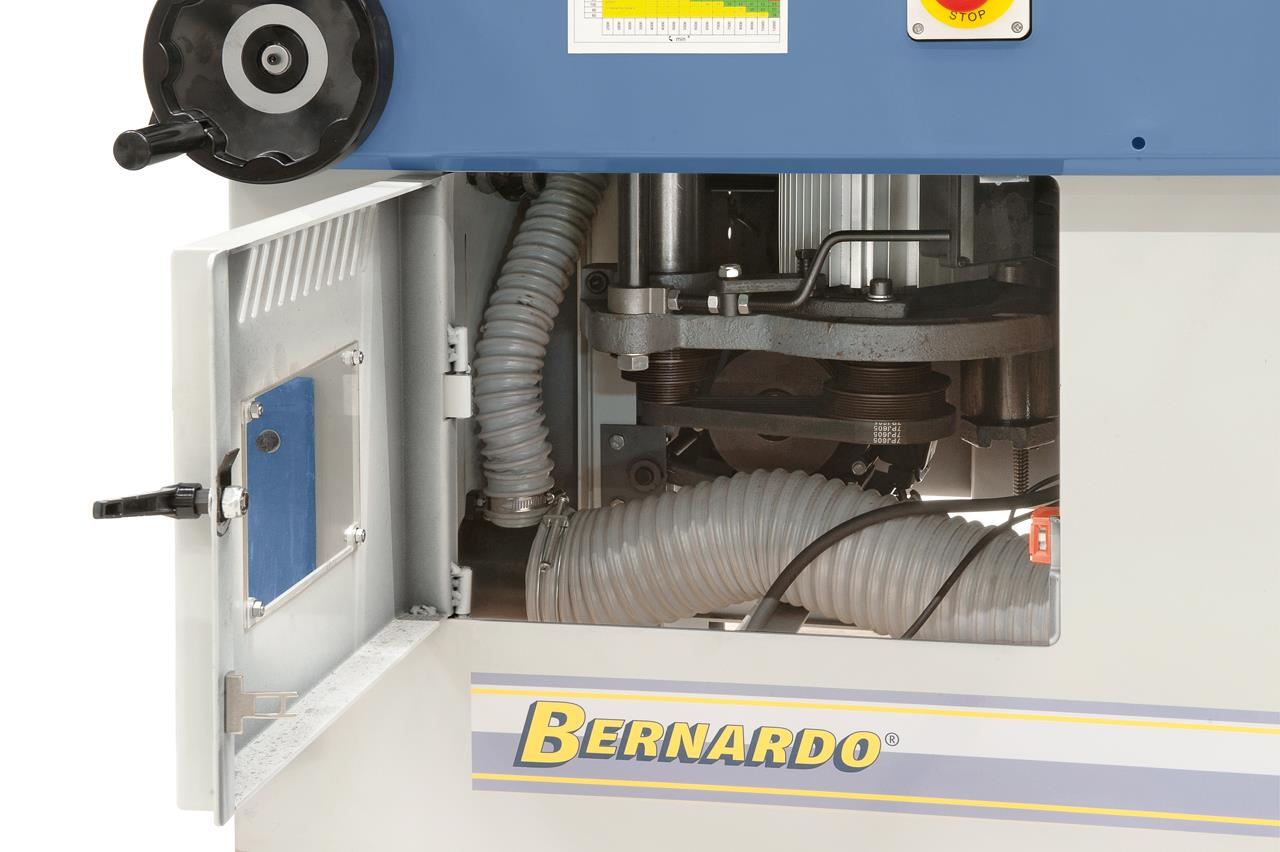

Einfacher Riemenwechsel zur Geschwindigkeitswahl der Frässpindel über großzügige Öffnung an der Maschinenfront.

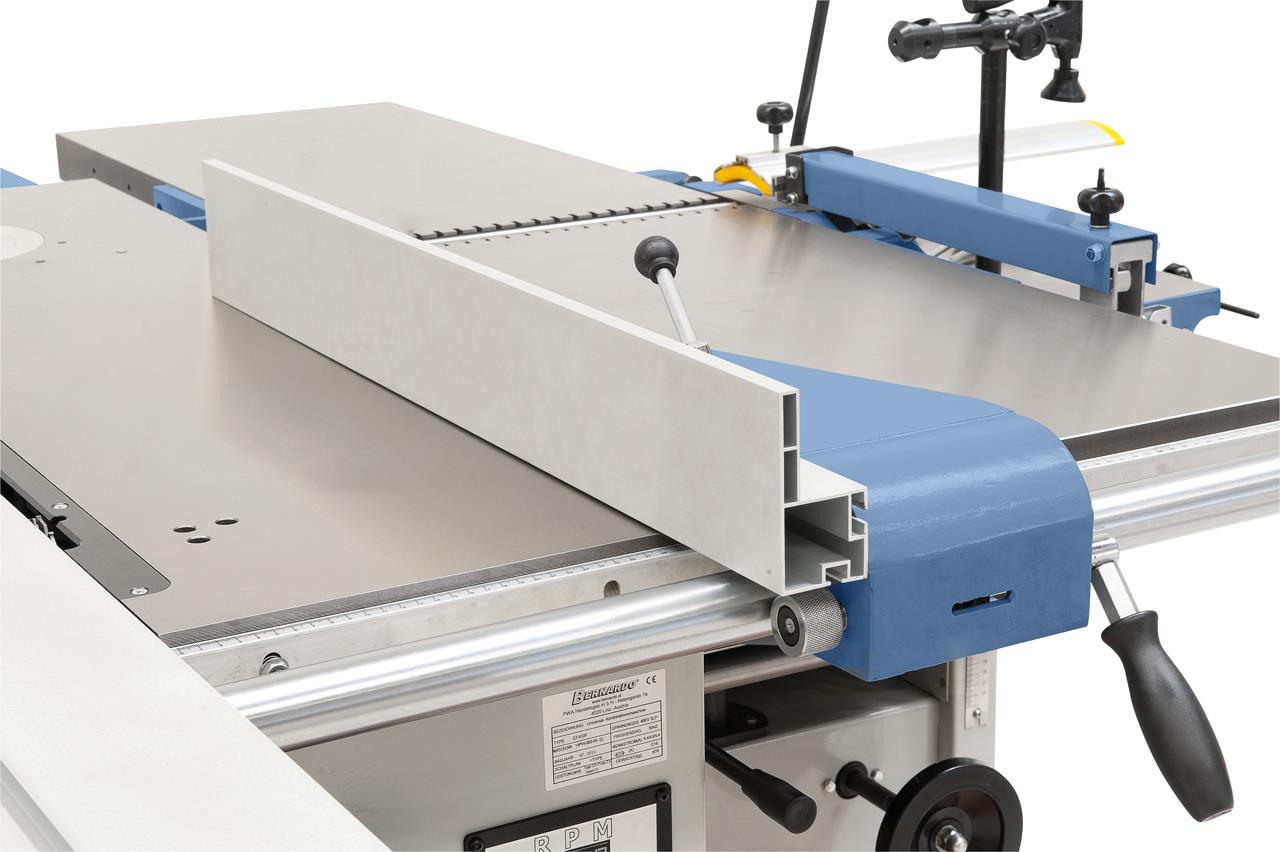

Abklappbarer Parallelanschlag mit mikrometrischer Feineinstellung.

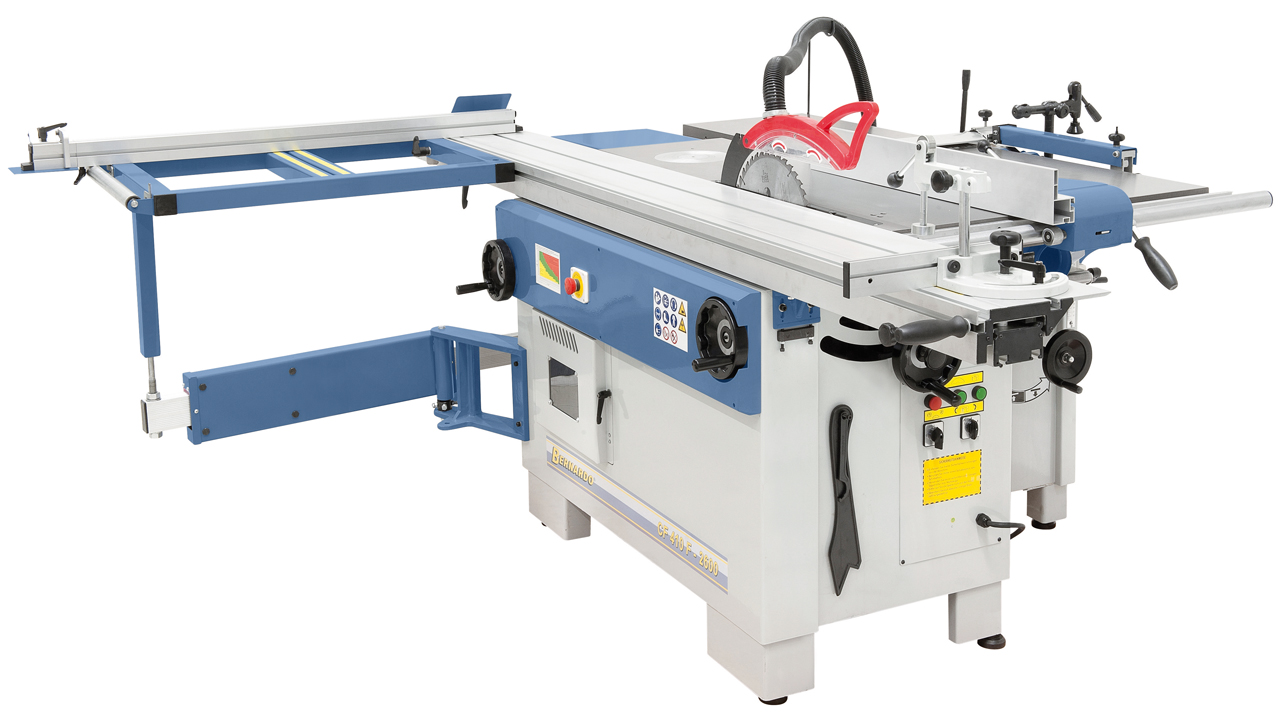

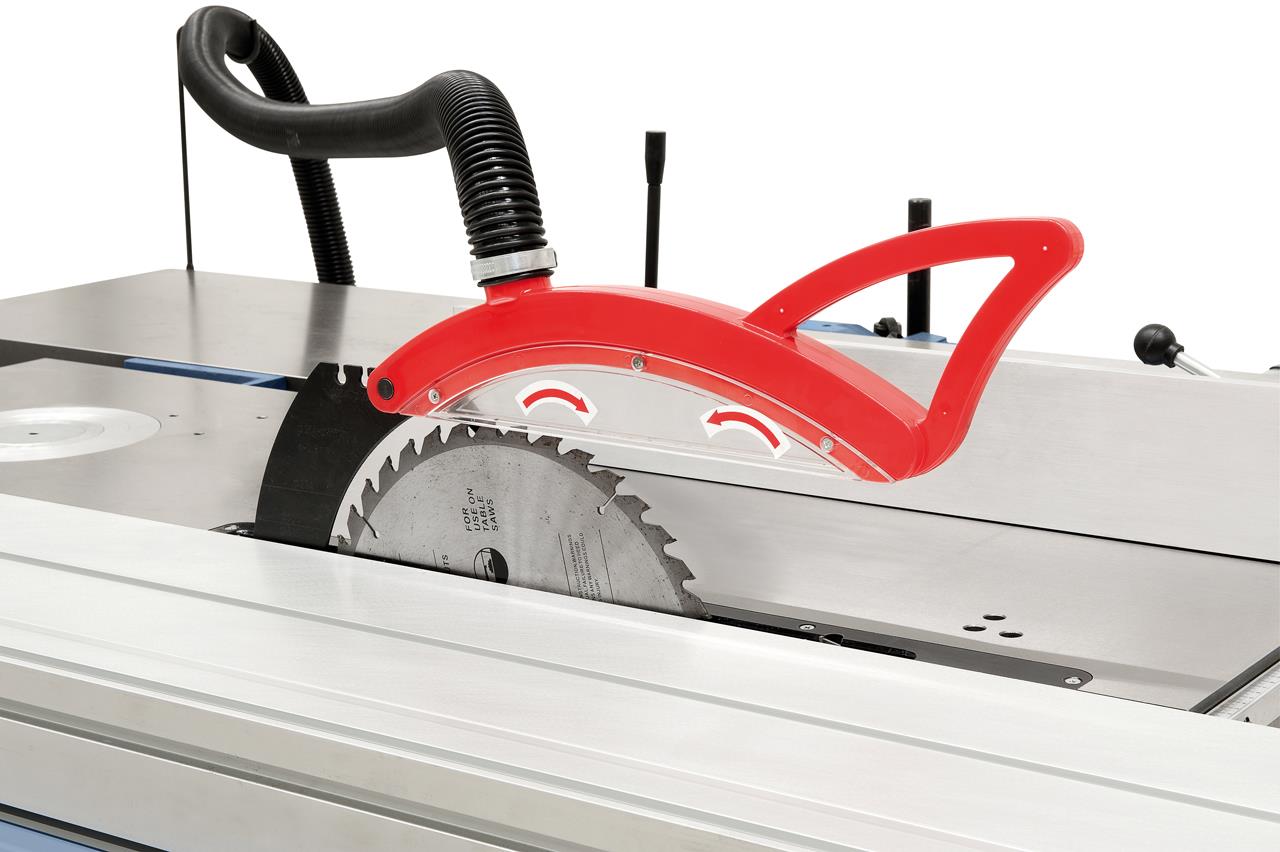

Der Sägblattschutz mit integriertem Absauganschluss ist am Spaltkeil befestigt. Serienmäßig mit Vorritzaggregat ausgestattet.
Beschreibung:Das Holzbearbeitungszentrum CF 410 F - 2600 bietet dem professionellen Anwender ein Höchstmaß an Einsatzmöglichkeiten und Leistung. Durch die Kombination aus Abricht-, Dickenhobel-, Kreissäge-, Fräs- und Langlochbohrmaschine bietet diese Maschine einen großen Einsatzbereich auf engstem Raum.
Features:
- Leistungsstarke Antriebsmotoren gewährleisten auch bei längerem Betrieb optimale Arbeitsergebnisse
- Stabiler Abrichtanschlag mit Prismenführung, von 90° bis 45° schwenkbar
- Wartungsfreie 4-Messerwelle mit Hobelmesser in HSS-18%-Qualität
- Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken
- Alle Aluminiumteile (Formattisch, Anschläge,…) sind eloxiert
- Fräserschutzhaube mit beidseitig feineinstellbaren Aluminium-Anschlagschienen
- Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar von 0° bis -45°
- Anzeige der Fräsgeschwindigkeit über Digitalanzeige, schnell und einfach ablesbar
- Ausziehbarer Teleskopanschlag mit Anschlagklappe inklusive Feineinstellung
- Massive Fräserschutzhaube mit Absauganschluss 100 mm
- Dynamisch ausgewuchtete Frässpindel für präzisen Lauf
Technische Spezifikation:
| Abrichthobel | |
| Abrichtbreite | 410 mm |
| Tischlänge | 1600 mm |
| Tischhöhe | 950 mm |
| Hobelwellendrehzahl | 4100 U/min |
| Hobelmesser | 4 Stk. |
| Hobelwellendurchmesser | 95 mm |
| Abrichtanschlag | 1100 x 150 mm |
| Abrichtanschlag schwenkbar | 90° bis 45° |
| Max. Spanabnahme | 5 mm |
| Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
| Dickenhobel | |
| Tischlänge | 750 / 930* mm |
| Hobelbreite | 405 mm |
| Dickendurchlass, min/max. | 5 - 230 mm |
| Max. Spanabnahme | 5 mm |
| Vorschubgeschwindigkeit | 6 m/min |
| Absauganschluss Ø | 100 mm |
| Langlochbohreinrichtung | |
| Bohrtischgröße | 450 x 190 mm |
| Westcott-Bohrfutter | 0 - 16 mm |
| Max. Bohrtiefe | 125 mm |
| Bohrbreite | 175 mm |
| Höhenverstellung | 115 mm |
| Kreissäge | |
| Tischabmessung | 1300 x 380 mm |
| Tischhöhe | 950 mm |
| Tischverlängerung | 310 x 350 mm |
| Auslegertisch mit Rolle | 880 x 580 mm |
| Formattisch | 2600 x 270 mm |
| Besäumlänge | 2600 mm |
| Max. Sägeblattdurchmesser | 315 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 100 / 80 mm |
| Schnittbreite am Parallelanschlag | 730 mm |
| Drehzahl Hauptsägeblatt | 4500 U/min |
| Drehzahl Vorritzsägeblatt | 8500 U/min |
| Vorritzsägeblatt | 90 x 20 mm |
| Absauganschluss Ø | 95 mm |
| Motor-Abgabeleistung S1 100% | 3,0 kW (4,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 4,2 kW (5,7 PS) |
| Fräse | |
| Spindeldurchmesser | 30 mm |
| Höhenverstellung | 125 mm |
| Spindel schwenkbar | 0° bis -45° |
| Frästischöffnung | 80 / 110 / 150 / 200 mm |
| Aufspannlänge | 110 mm |
| Max. Werkzeugdurchmesser | 180 mm |
| Spindeldrehzahl | 1800 / 3000 / 6000 / 9000 U/min |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 2600 x 2800 x 1280 mm |
| Gewicht ca. | 765 kg |
Lieferumfang:
- Hobelmesser 410 x 30 x 3 mm
- Dickentischverlängerung mit Rollen
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 – 16 mm
- Exzenterspanner
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40
- Vorritzsägeblatt 90 x 3,0 x 20 mm / Z 12
- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung
- Teleskopanschlag mit Anschlagklappe
- Auslegertisch mit Rolle
- Fräserschutzhaube
- Frässpindel mit Rechts-Linkslauf
- Digitale Drehzahlanzeige der Frässpindel
- Schiebestock
- 2 Stk. Schiebegriff
- Bedienwerkzeug
Die nach hinten schwenkbare Frässpindel hat folgende Vorteile: Optimaler Einsatz eines Vorschubapparates, ein Maximum an Sicherheit und ein sauberes Fräsbild.
Dickentisch aus Grauguss mit mittiger Zentralsäule und Abstützung für Werkstücke bis 230 mm Höhe.
Einfacher Riemenwechsel zur Geschwindigkeitswahl der Frässpindel über großzügige Öffnung an der Maschinenfront.
Abklappbarer Parallelanschlag mit mikrometrischer Feineinstellung.
Der Sägblattschutz mit integriertem Absauganschluss ist am Spaltkeil befestigt. Serienmäßig mit Vorritzaggregat ausgestattet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
