08-1276 Bernardo Universal-Kombi CWM 260 F - 1600
08-1276 Bernardo Universal-Kombi CWM 260 F - 1600
Beschreibung:Die Universal-Kombinationsmaschine CWM 260 F ist unser Einsteigermodell bei den Holz-Bearbeitungszentren mit Formattisch. Diese Maschine bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Kurze Umrüstzeiten, hoher Bedienkomfort zeichnen dieses Modell aus.
Features:
Technische Spezifikation:
Lieferumfang:
Abbildung von CWM 260 F - 1200
Der Auslegertisch kann über die gesamte Schlittenlänge verschoben werden.
Die Anschläge der Fräserschutzhaube können schnell und einfach auf das jeweilige Fräswerkzeug eingestellt werden. Die Späneabfuhr erfolgt durch den integrierten Absauganschluss.
Langlochbohreinrichtung mit großem Auflagetisch und Exzenterspanner serienmäßig.
Der Sägeblattschutz mit integriertem Absaugstutzen ist am Spaltkeil befestigt.
Die hochklappbaren Abrichttische ermöglichen beim Dickenhobeln ein optimales und sicheres Arbeiten, auch bei kurzen Werkstücken.
Beschreibung:Die Universal-Kombinationsmaschine CWM 260 F ist unser Einsteigermodell bei den Holz-Bearbeitungszentren mit Formattisch. Diese Maschine bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Kurze Umrüstzeiten, hoher Bedienkomfort zeichnen dieses Modell aus.
Features:
- Wartungsfreie, präzisionsgelagerte 3-Messerwelle mit HSS-Hobelmesser
- Verwindungsfreier Aluminium-Formatschiebeschlitten mit Prismenführung
- Beide Abrichttische mit Feineinstellung und lärmdämmenden Tischlippen
- Fräserschutzhaube mit beidseitig einstellbaren Aluminium-Anschlaglinealen
- Fräsaggregat serienmäßig mit 3 Geschwindigkeiten, zur optimalen Anpasssung an das Werkstück
- Aufklappbare Abrichttische zum schnellen Umstellen auf das Dickenhobeln
- Alle Schaltelemente sind in einem Elektropaneel übersichtlich montiert
- Schrägverstellung des Sägeblattes bis 45° nach Skala mittels Handrad
- Integrierte umklappbare Spanauswurfhaube - Anschlussdurchmesser 100 mm
- Stabiler Aluminium-Abrichtanschlag, von 90° bis 45° schwenkbar
- Großzügiger bemessener Auslegertisch zum Auflegen größerer Platten
Technische Spezifikation:
| Abrichthobel | |
| Abrichtbreite | 250 mm |
| Tischlänge | 1080 mm |
| Tischhöhe | 820 mm |
| Hobelwellendrehzahl | 3750 U/min |
| Hobelmesser | 3 Stk. |
| Hobelwellendurchmesser | 75 mm |
| Abrichtanschlag | 700 x 145 mm |
| Abrichtanschlag schwenkbar | 90° bis 45° |
| Max. Spanabnahme | 5 mm |
| Motor-Abgabeleistung S1 100% | 2,0 kW (2,7 PS) |
| Motor-Aufnahmeleistung S6 40% | 2,8 kW (3,8 PS) |
| Dickenhobel | |
| Tischlänge | 600 mm |
| Hobelbreite | 250 mm |
| Dickendurchlass, min. / max. | 5 - 190 mm |
| Max. Spanabnahme | 1,8 mm |
| Vorschubgeschwindigkeit | 8 m/min |
| Absauganschluss Ø | 100 mm |
| Langlochbohreinrichtung | |
| Bohrtischgöße | 370 x 150 mm |
| Westcott-Bohrfutter | 0 - 16 mm |
| Max. Bohrtiefe | 105 mm |
| Bohrbreite | 140 mm |
| Höhenverstellung | 85 mm |
| Kreissäge | |
| Tischabmessung | 1045 x 300 mm |
| Tischhöhe | 820 mm |
| Auslegertisch | 600 x 410 mm |
| Formattisch | 1600 x 240 mm |
| Besäumlänge | 1600 mm |
| Sägeblattdurchmesser max. | 250 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 65 / 55 mm |
| Schnittbreite am Parallelanschlag | 510 mm |
| Drehzahl Hauptsägeblatt | 4050 U/min |
| Drehzahl Vorritzsägeblatt | 6300 U/min |
| Vorritzsägeblatt | 80 x 20 mm |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
| Fräse | |
| Spindeldurchmesser | 30 mm |
| Höhenverstellung | 150 mm |
| Frästischöffnung | 150 mm |
| Aufspannlänge | 90 mm |
| Max. Werkzeugdurchmesser | |
| -beim Profilieren | 140 mm |
| -beim Zapfenschneiden | 200 mm |
| Spindeldrehzahl | 3500 / 5500 / 7000 U/min |
| Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 1620 x 2340 x 1150 mm |
| Gewicht ca. | 378 kg |
Lieferumfang:
- Hobelmesser 250 x 30 x 3 mm
- Abrichtanschlag
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 - 16 mm
- Exzenterspanner
- Sägeblatt 250 x 3,2 x 30 mm / Z 24
- Vorritzsägeblatt 80 x 3,2 x 20 mm / Z 8
- Besäumschuh
- Teleskopanschlag mit Anschlagklappe
- Auslegertisch
- Fräserschutzhaube
- Schiebestock
- Sägeblattschutz mit Absauganschluss und Schlauch
- Bedienwerkzeug

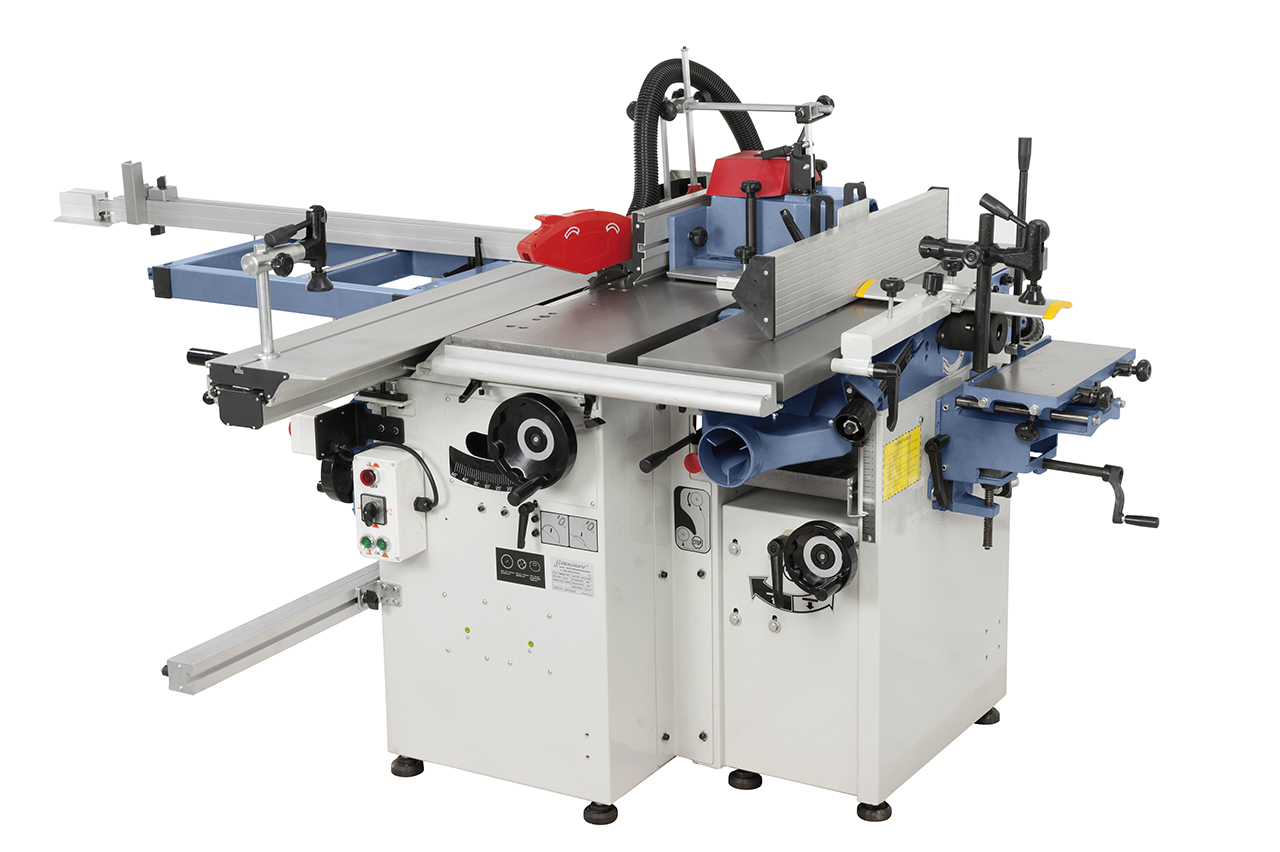

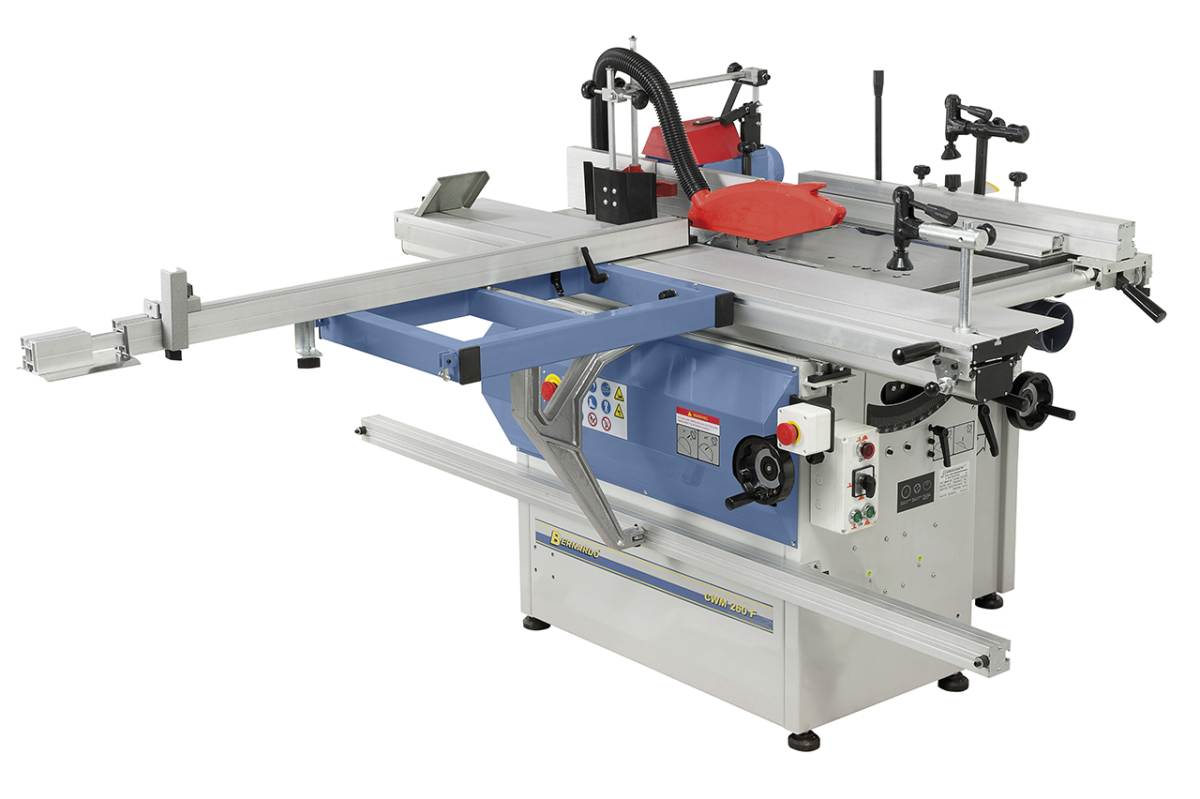

Abbildung von CWM 260 F - 1200

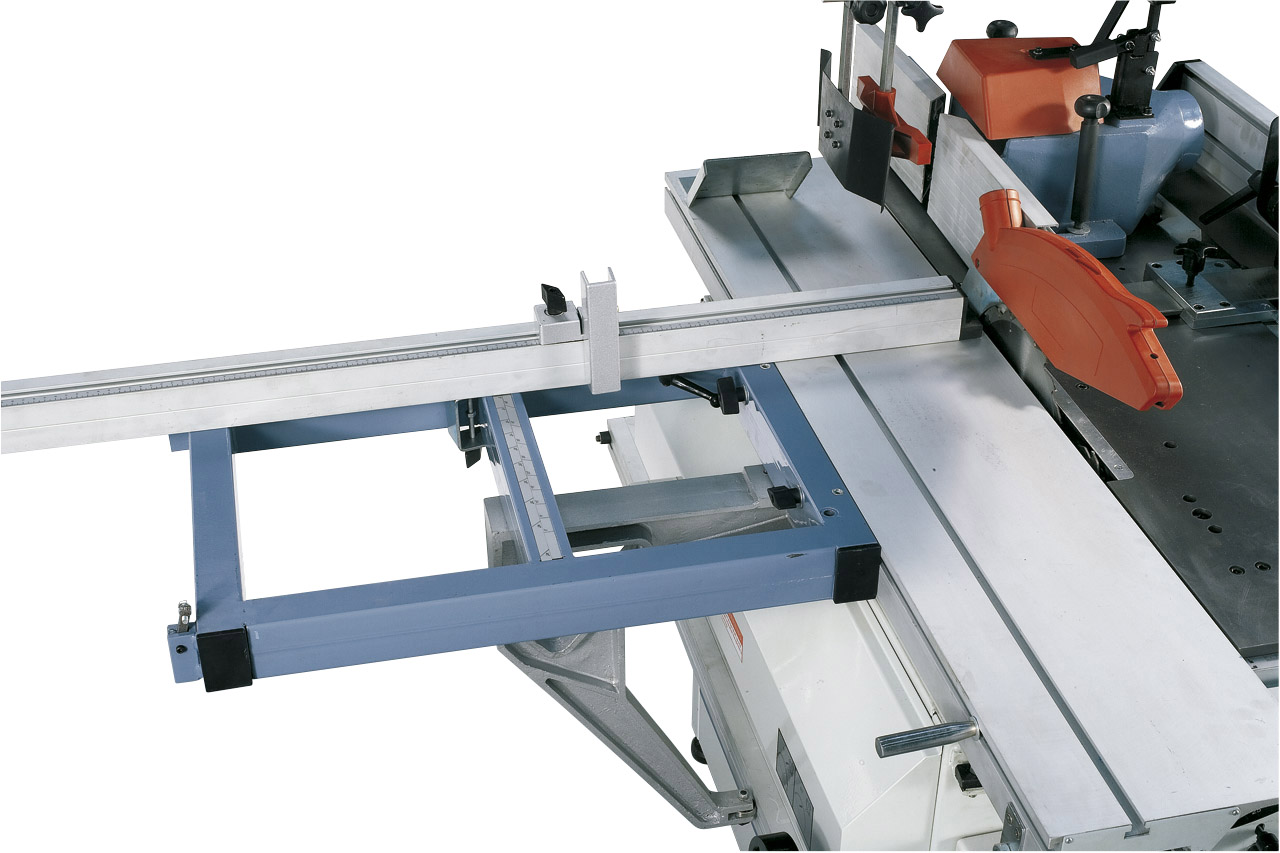

Der Auslegertisch kann über die gesamte Schlittenlänge verschoben werden.

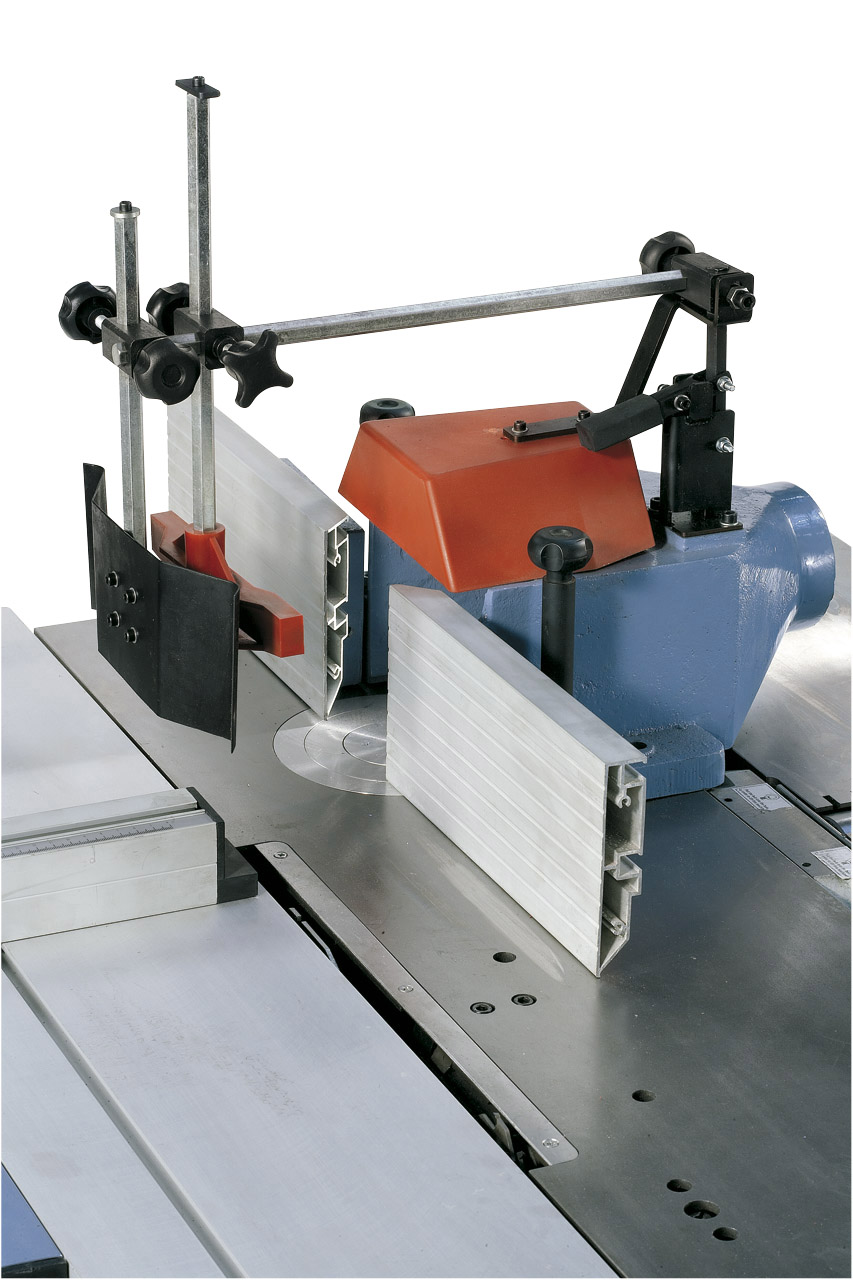

Die Anschläge der Fräserschutzhaube können schnell und einfach auf das jeweilige Fräswerkzeug eingestellt werden. Die Späneabfuhr erfolgt durch den integrierten Absauganschluss.

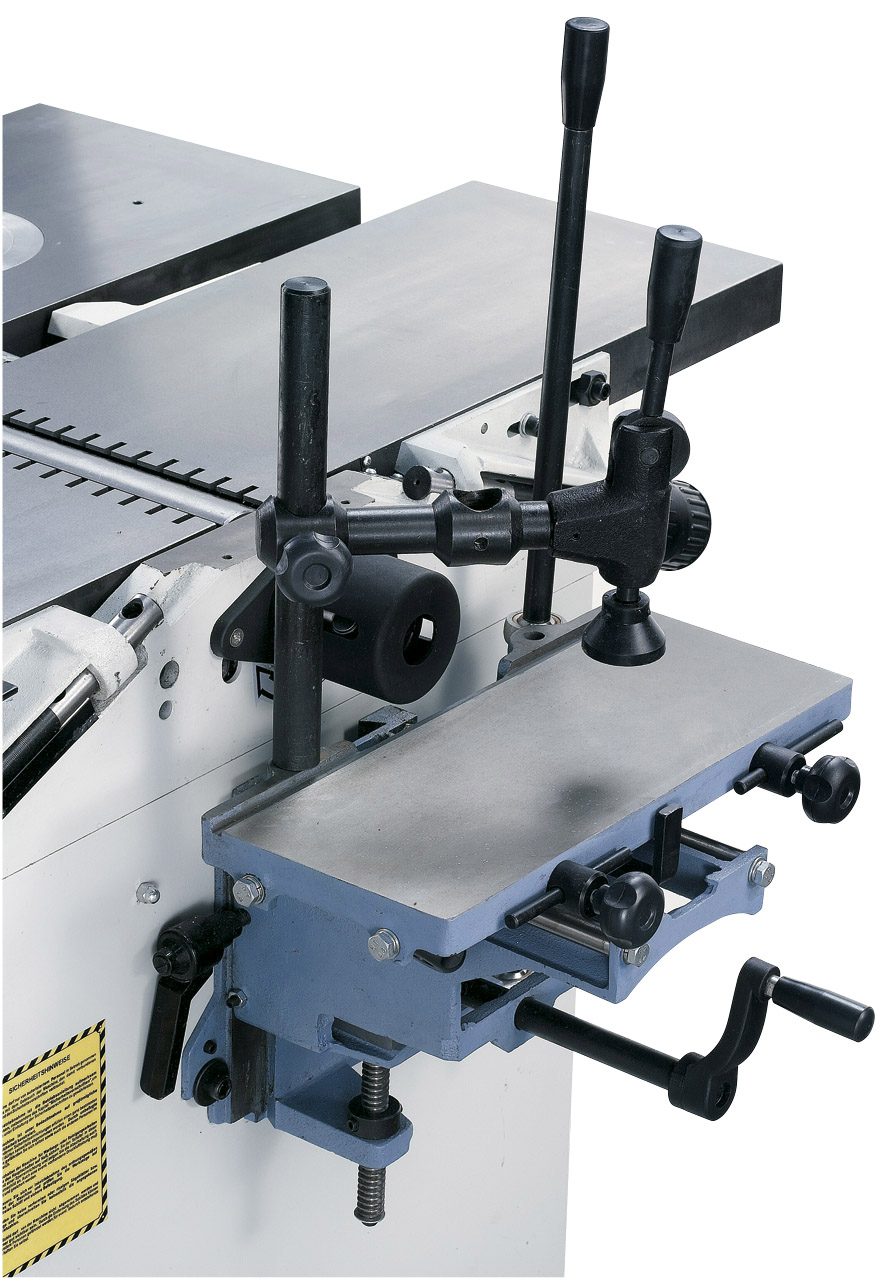

Langlochbohreinrichtung mit großem Auflagetisch und Exzenterspanner serienmäßig.

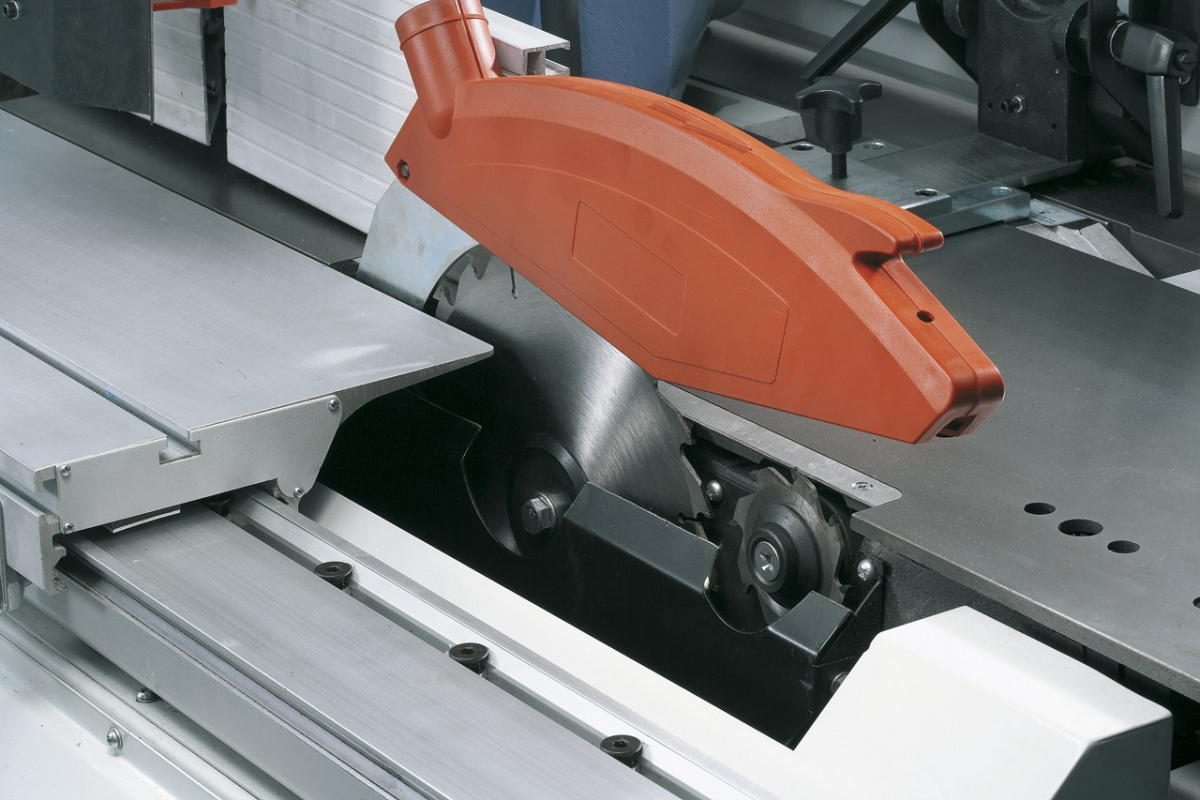

Der Sägeblattschutz mit integriertem Absaugstutzen ist am Spaltkeil befestigt.

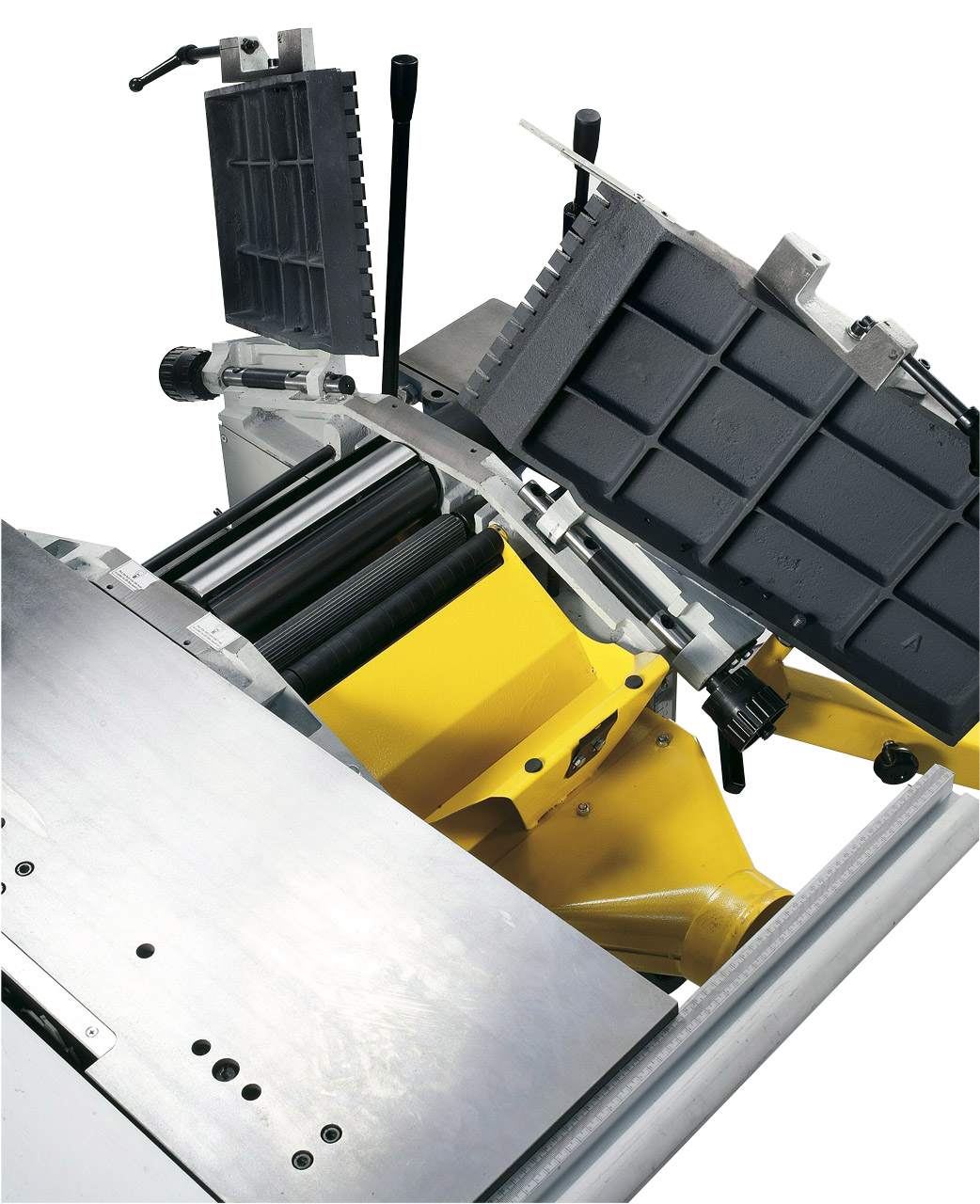

Die hochklappbaren Abrichttische ermöglichen beim Dickenhobeln ein optimales und sicheres Arbeiten, auch bei kurzen Werkstücken.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
