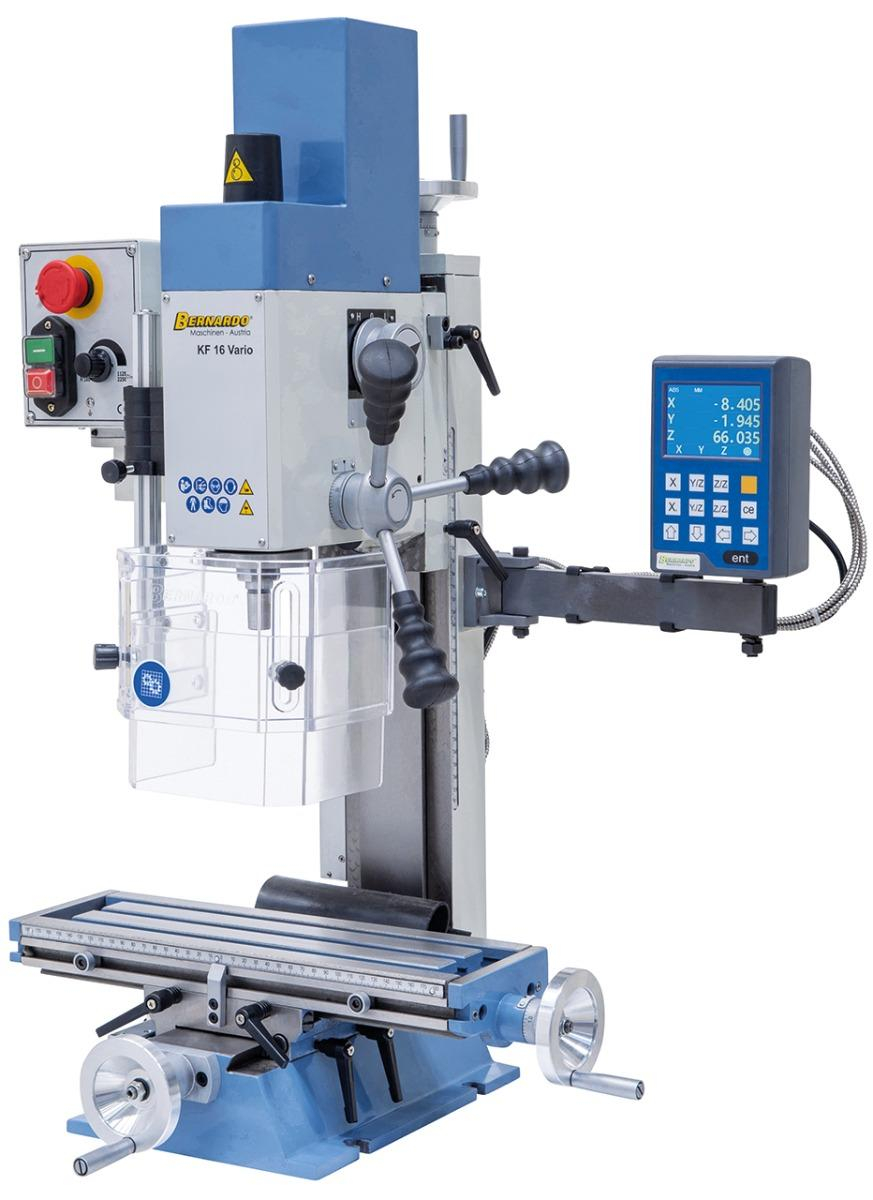

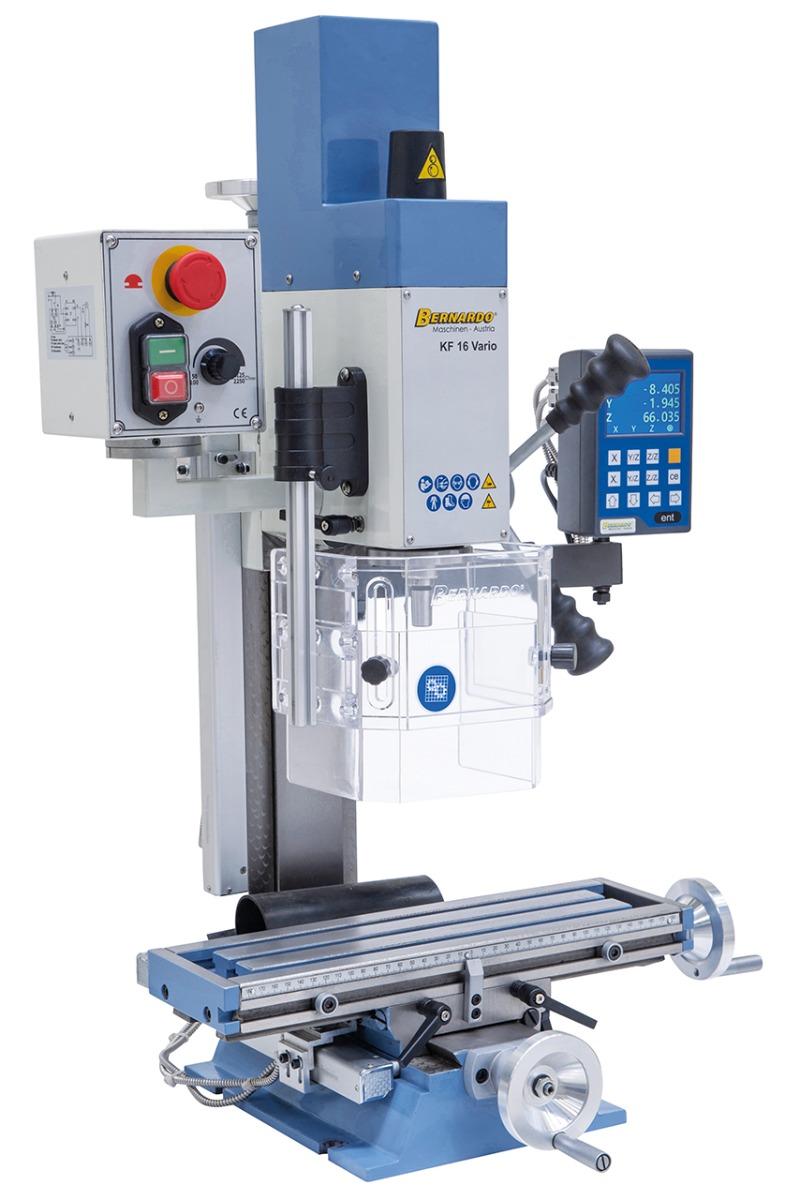

02-1019A Bernardo Bohr- und Fräsmaschinen KF 16 Vario inkl. 3-Achs Digitalanzeige DT 40
02-1019A Bernardo Bohr- und Fräsmaschinen KF 16 Vario inkl. 3-Achs Digitalanzeige DT 40
Beschreibung:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:
Abbildung mit Untergestell BF 0 (Option) und geschwenktem Fräskopf
Übersichtlich angebrachte Schalt- und Bedienelemente.
Präzise oberflächenbearbeiteter Kreuztisch mit 3 T-Nuten
Beschreibung:
Die präzise Bohr- und Fräsmaschine KF 16 Vario ist für Bohr-, Fräs- und Senkarbeiten bei kleinen Werkstücken bestens geeignet. Durch die kleine und vibrationsfreie Bauweise findet dieses Modell beim Bastler und Hobbyheimwerker ihren Einsatzbereich.
Features:
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
- Schwalbenschwanzführung in allen Achsen, über Keilleisten nachstellbar
- Vielseitige Anwendungsmöglichkeiten, z.B. Planfräsen, Nutfräsen, Schlitzfräsen
- Massiver Kreuztisch mit einfach ablesbarer Längsmessskala
- Elektronisch stufenloser Antrieb für präzise Arbeitsergebnisse
- Stabiler und vibrationsarmer Maschinenfuß aus Grauguss
- Hohe Rundlaufgenauigkeit der Pinole durch Präzisionslager
- Beidseitig schwenkbarer Fräskopf von -90° bis +90°
- Großer Drehzahlbereich (2 Stufen) von 50 - 2250 U/min
Technische Spezifikation:
| Bohrleistung in Stahl | 16 mm |
| Stirnfräser max. | 50 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 170 mm |
| Abstand Spindel / Tisch max. | 275 mm |
| Pinolenhub | 50 mm |
| Spindeldrehzahl, stufenlos | 50 - 1125 / 100 - 2250 U/min |
| Spindelaufnahme | MK 2 |
| Tischgröße | 400 x 120 mm |
| Verfahrweg (x / y) | 230 / 120 mm |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 200 mm |
| T-Nutengröße | 10 mm |
| Motor-Abgabeleistung S1 100% | 0,50 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,80 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 530 x 490 x 820 mm |
| Gewicht ca. | 60 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige DT 40
- Anzugsspindel M 10
- Bohrfutterdorn MK 2 / B 16
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug

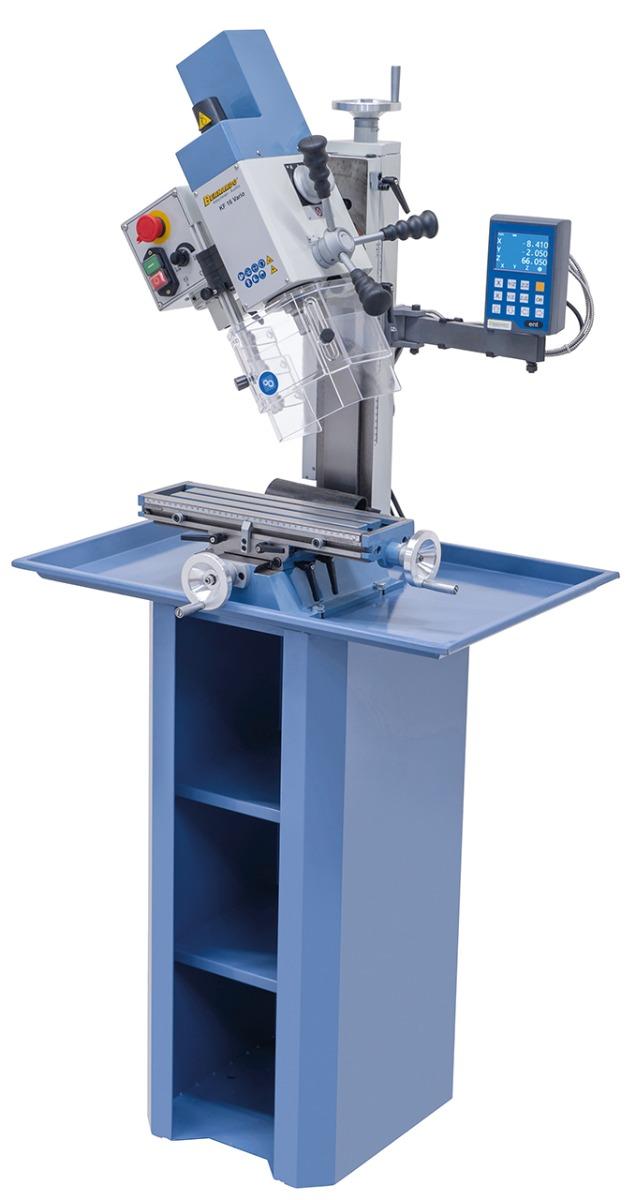

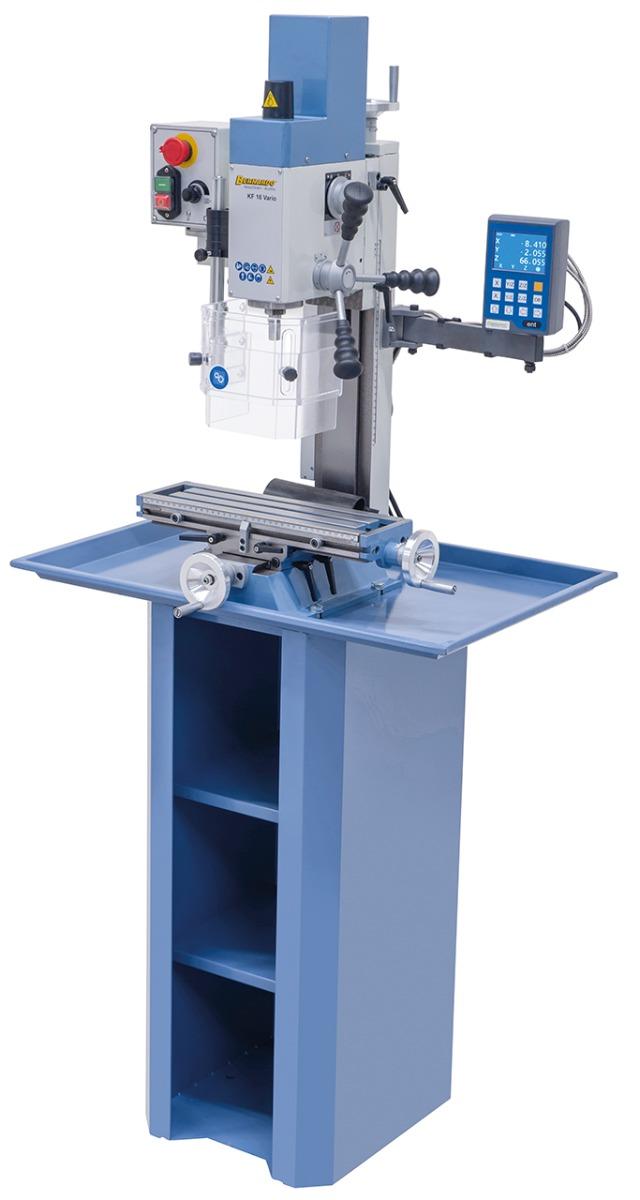

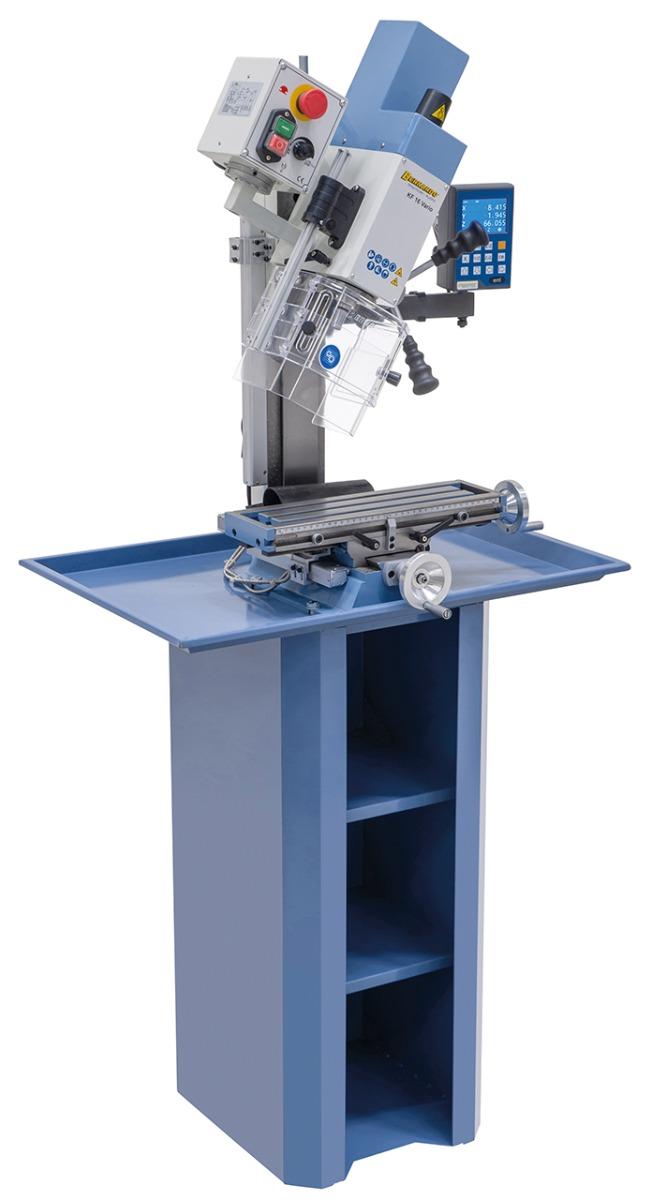

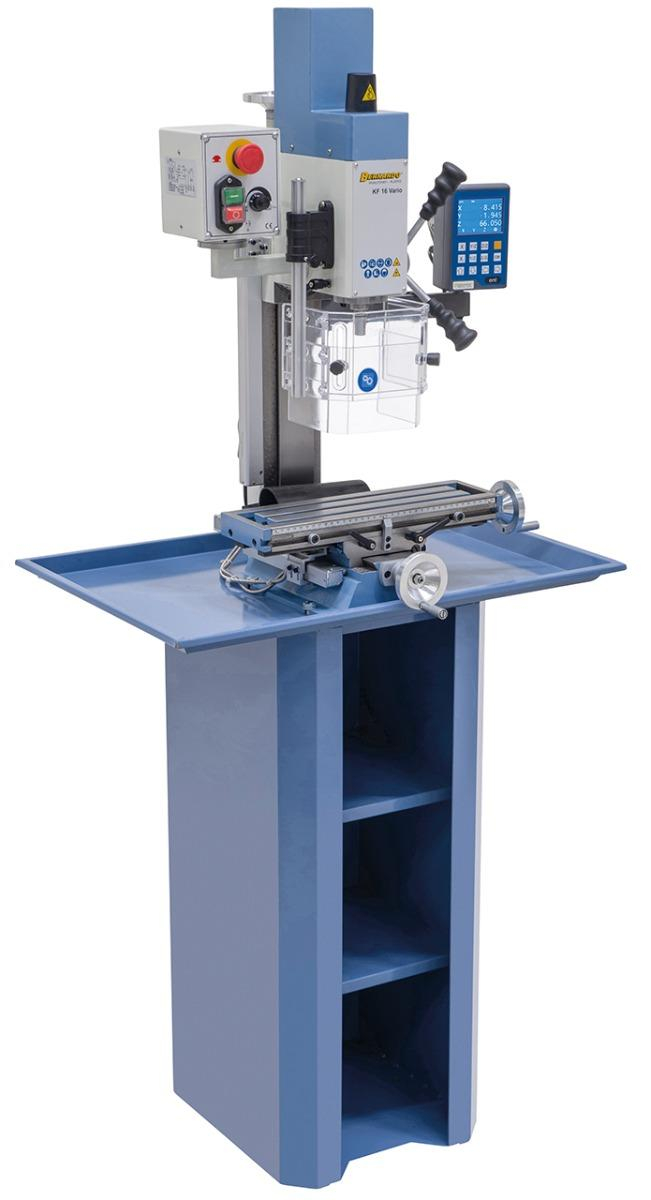

Abbildung mit Untergestell BF 0 (Option) und geschwenktem Fräskopf

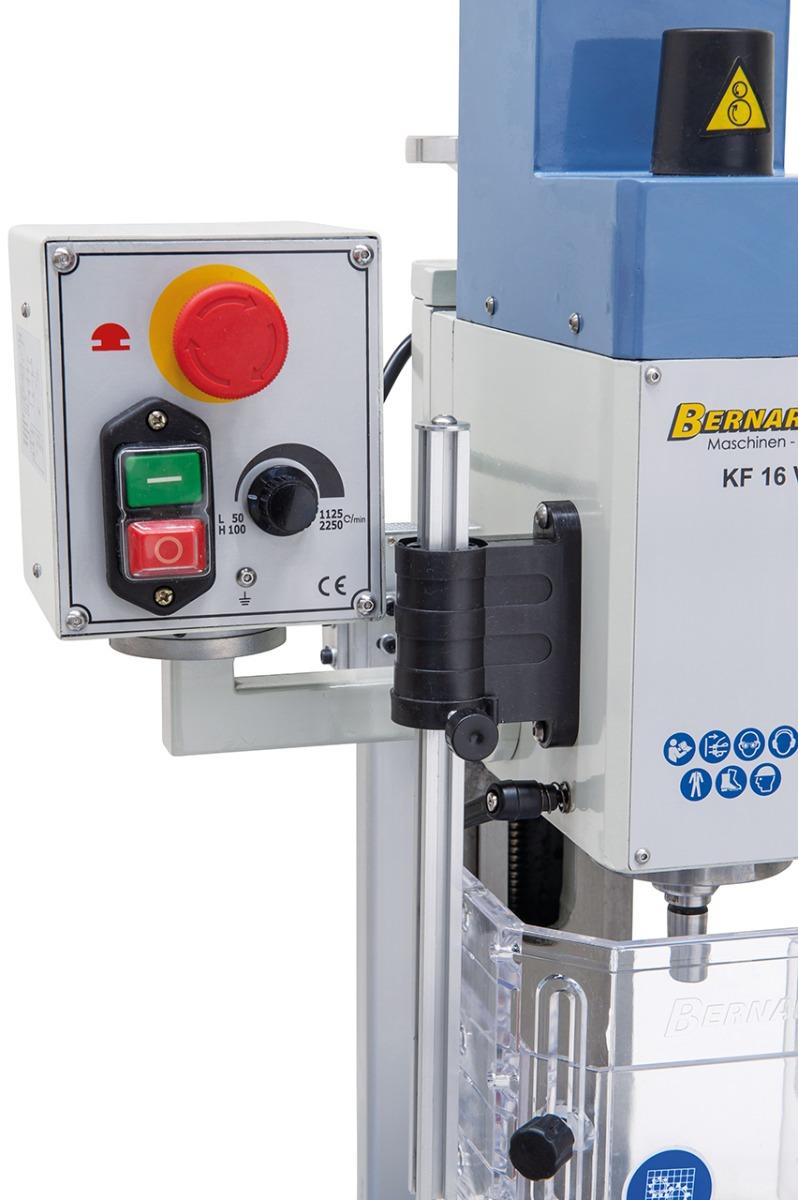

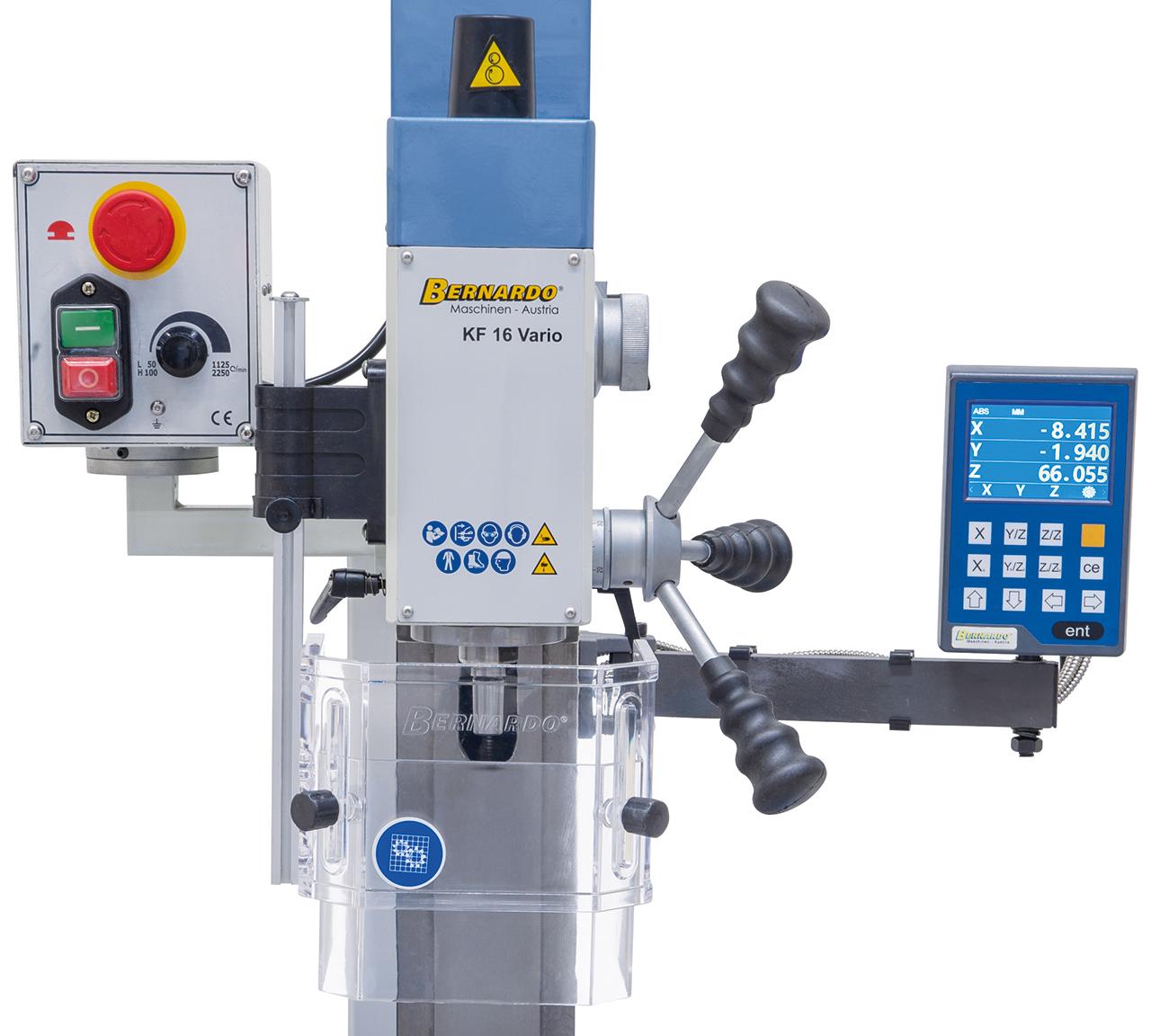

Übersichtlich angebrachte Schalt- und Bedienelemente.

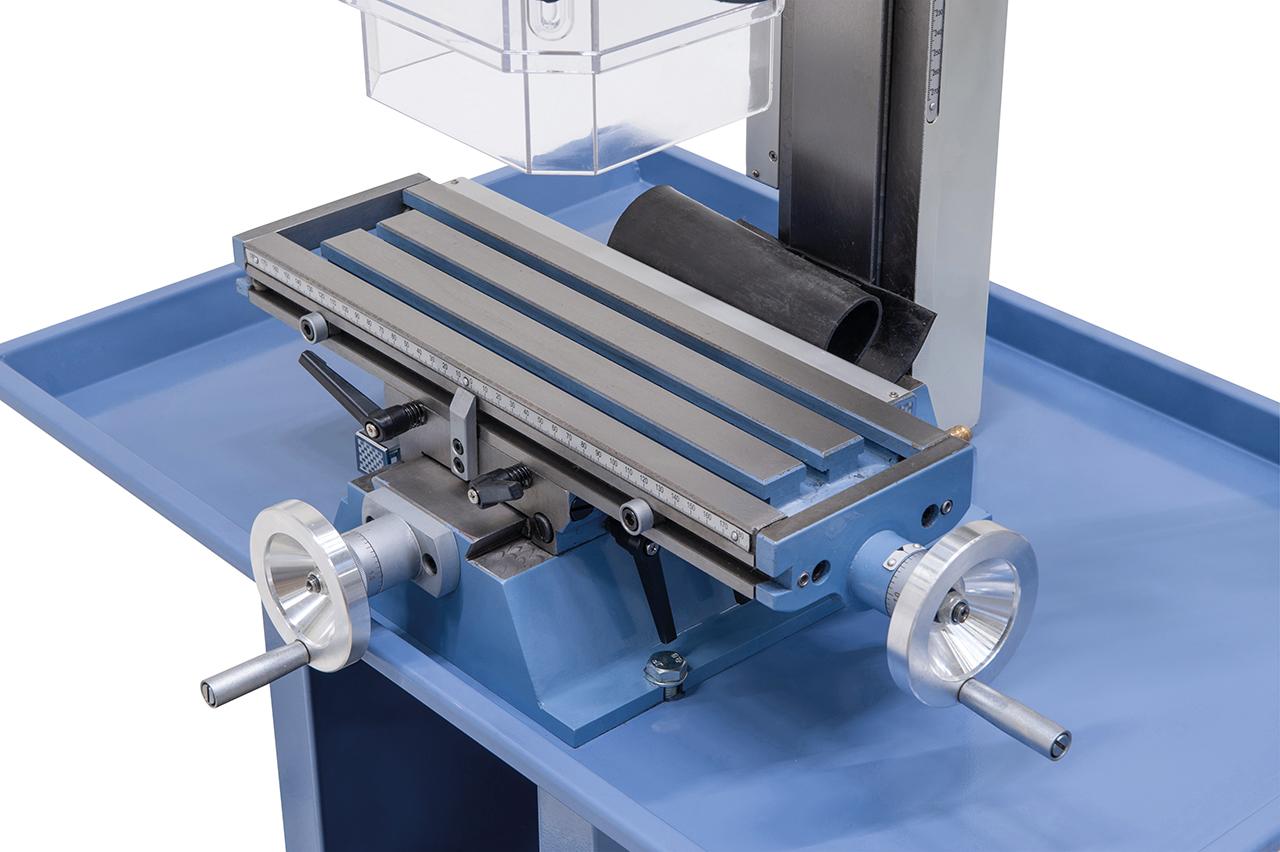

Präzise oberflächenbearbeiteter Kreuztisch mit 3 T-Nuten
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
