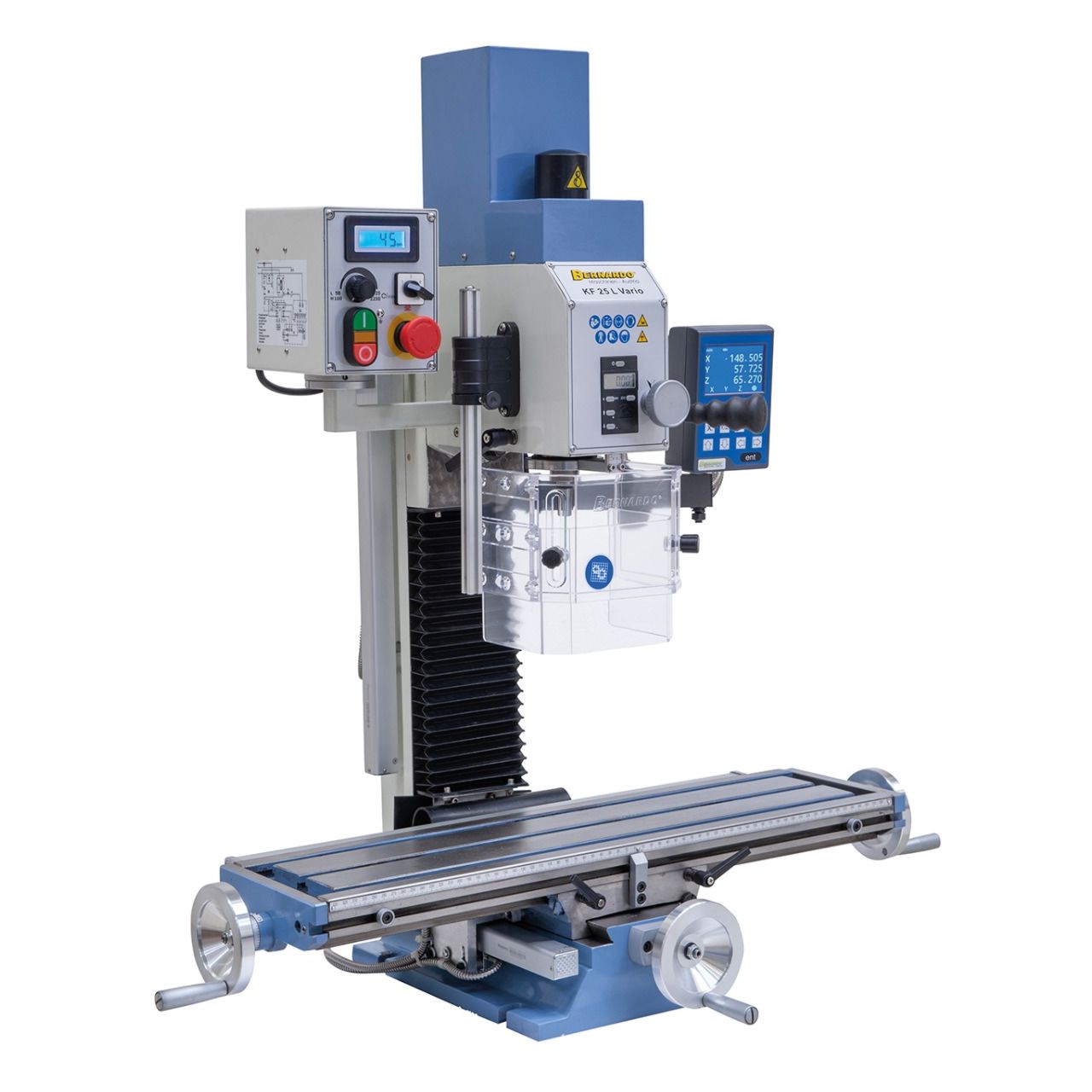

02-1029C Bernardo Bohr- und Fräsmaschinen KF 25 L Vario inkl. 3-Achs Digitalanzeige DT40
02-1029C Bernardo Bohr- und Fräsmaschinen KF 25 L Vario inkl. 3-Achs Digitalanzeige DT 40

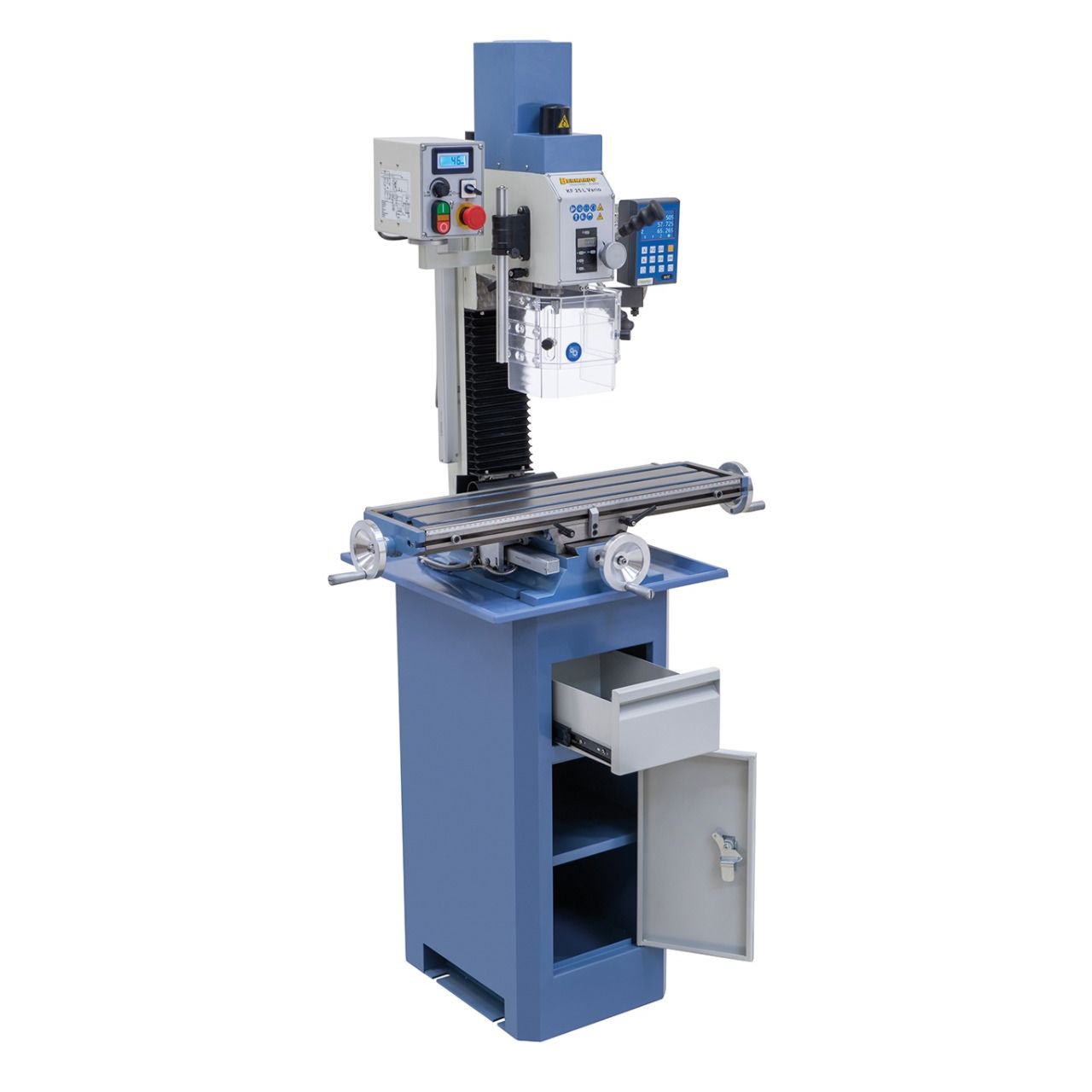

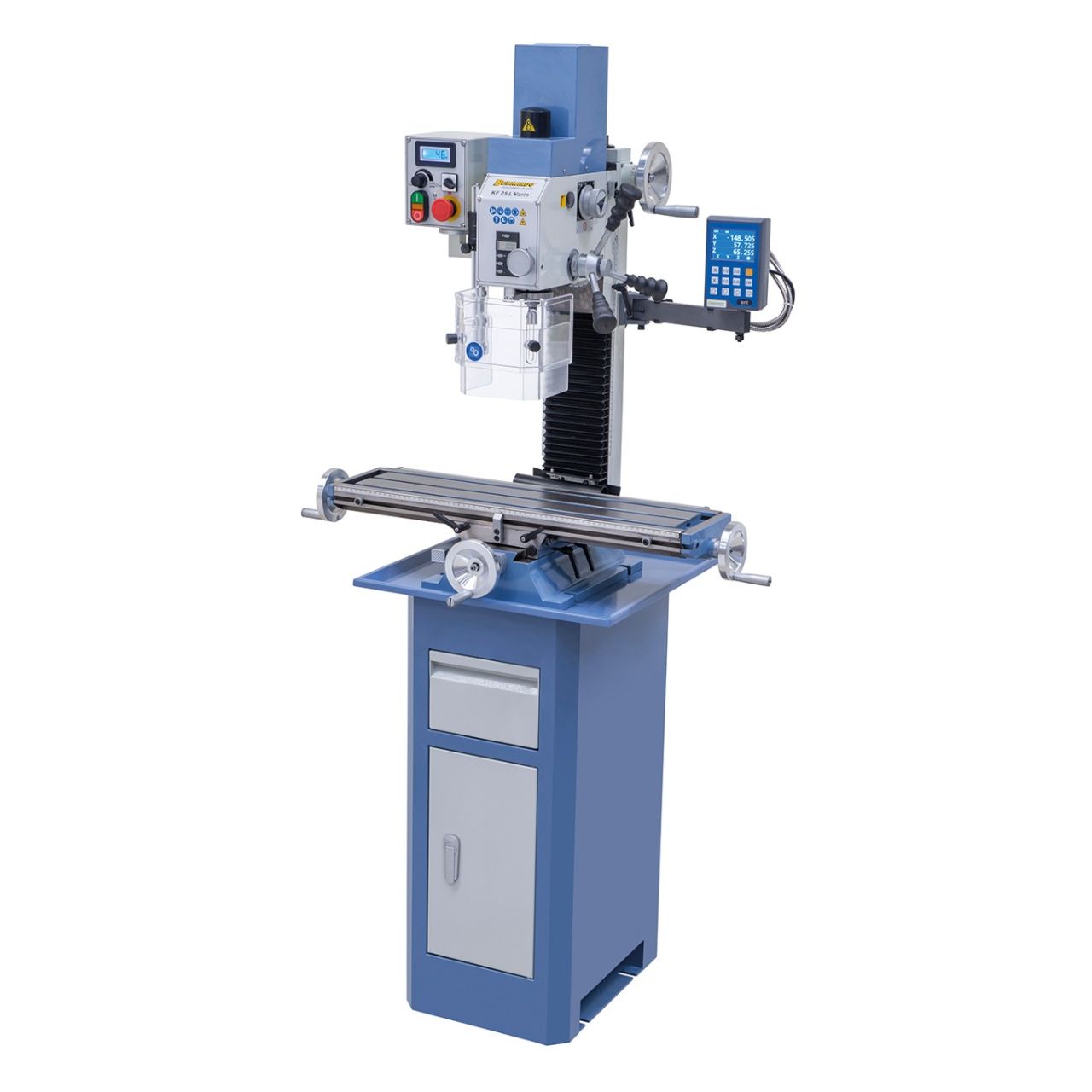

Beschreibung:Die Bohr- und Fräsmaschine KF 25 L Vario ist bereits in der Grundausstattung mit einer digitalen Drehzahlund Pinolenhubanzeige ausgestattet und bietet zusätzlich einen Verfahrweg in der x-Achse von 490 mm. Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
Features:
Technische Spezifikation:

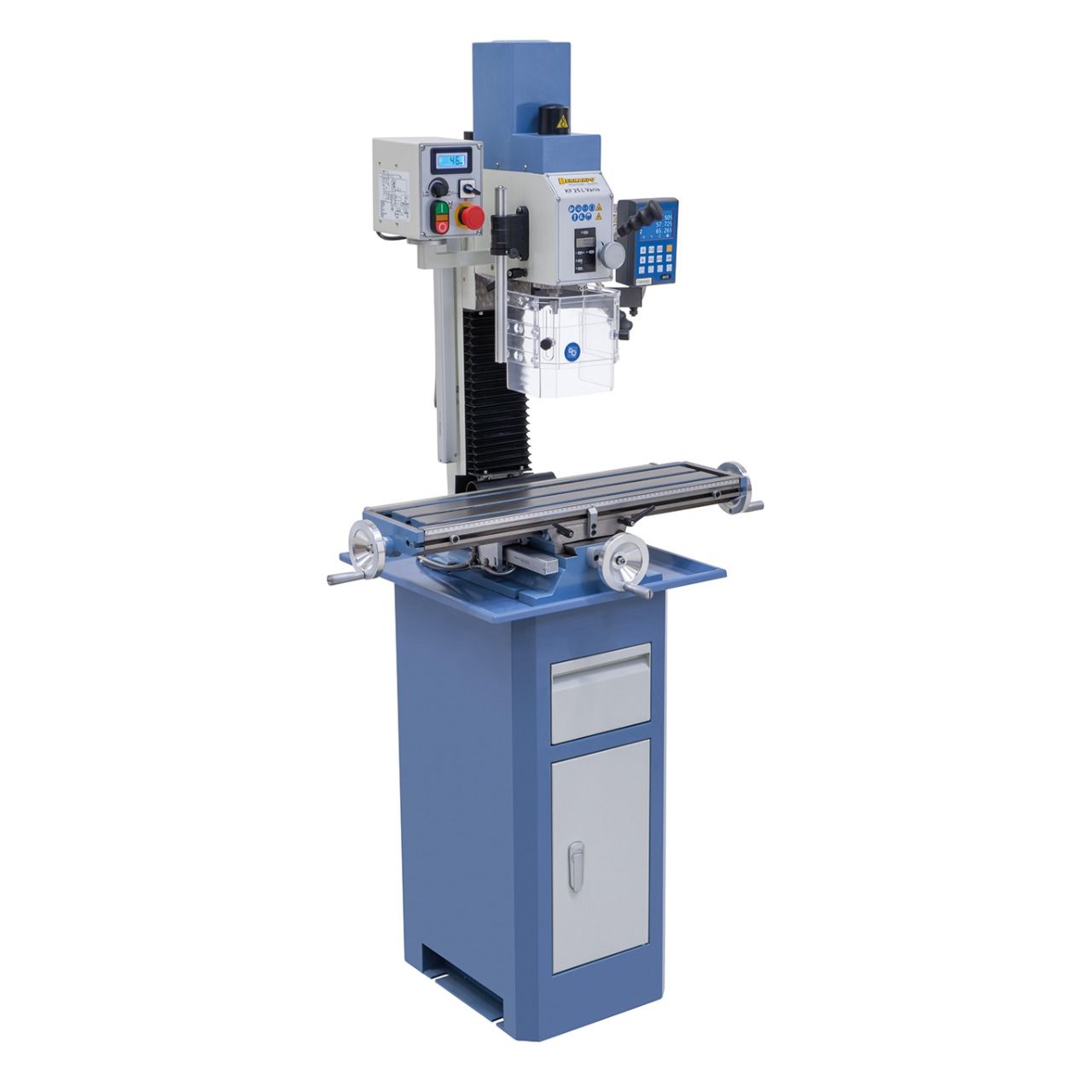

* ohne Untergestell
Lieferumfang:
Serienmäßig mit digitaler Drehzahlanzeige und Rechts- Linkslaufeinrichtung

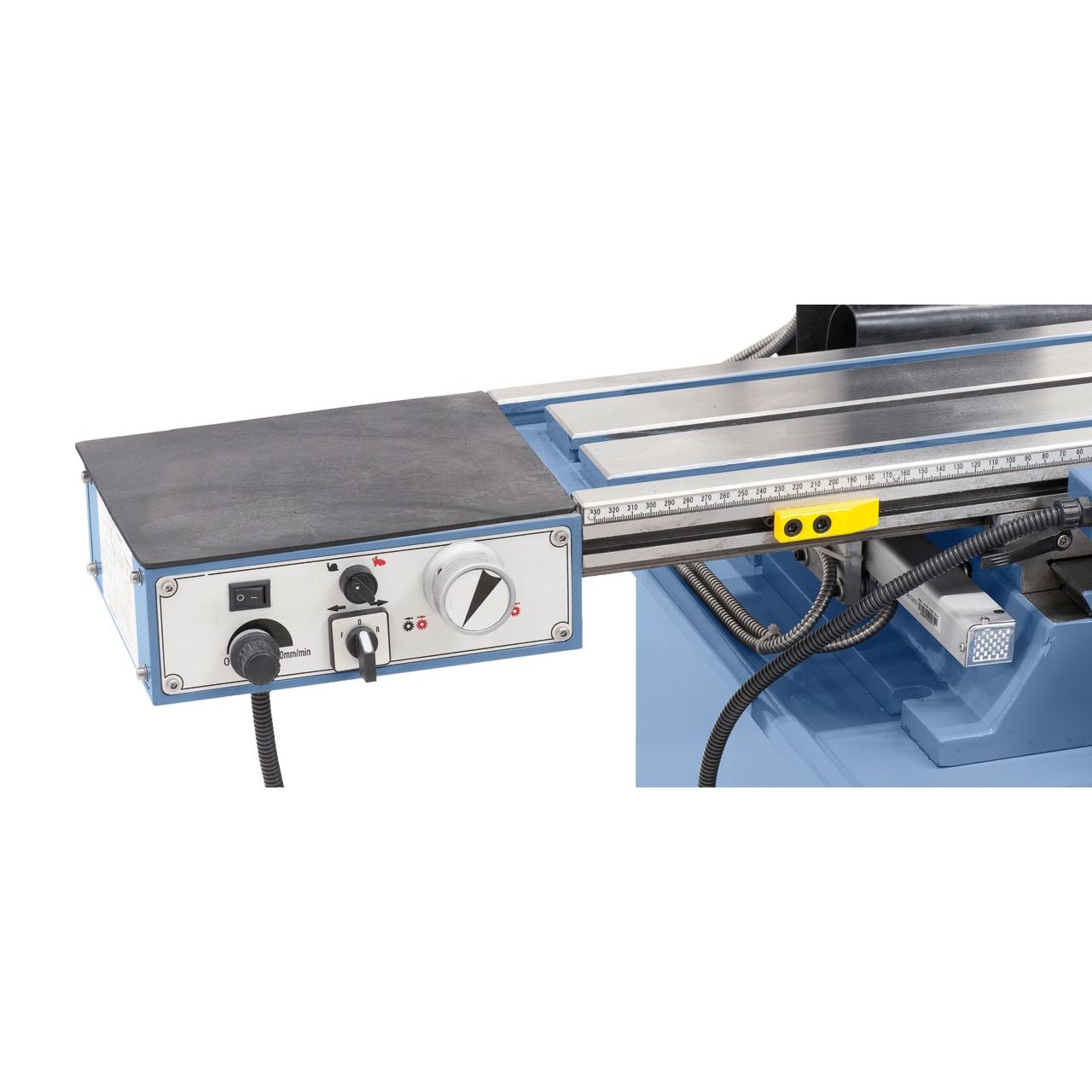

Für erhöhten Bedienkomfort optional mit stufenlos regelbarem Frästischvorschub.

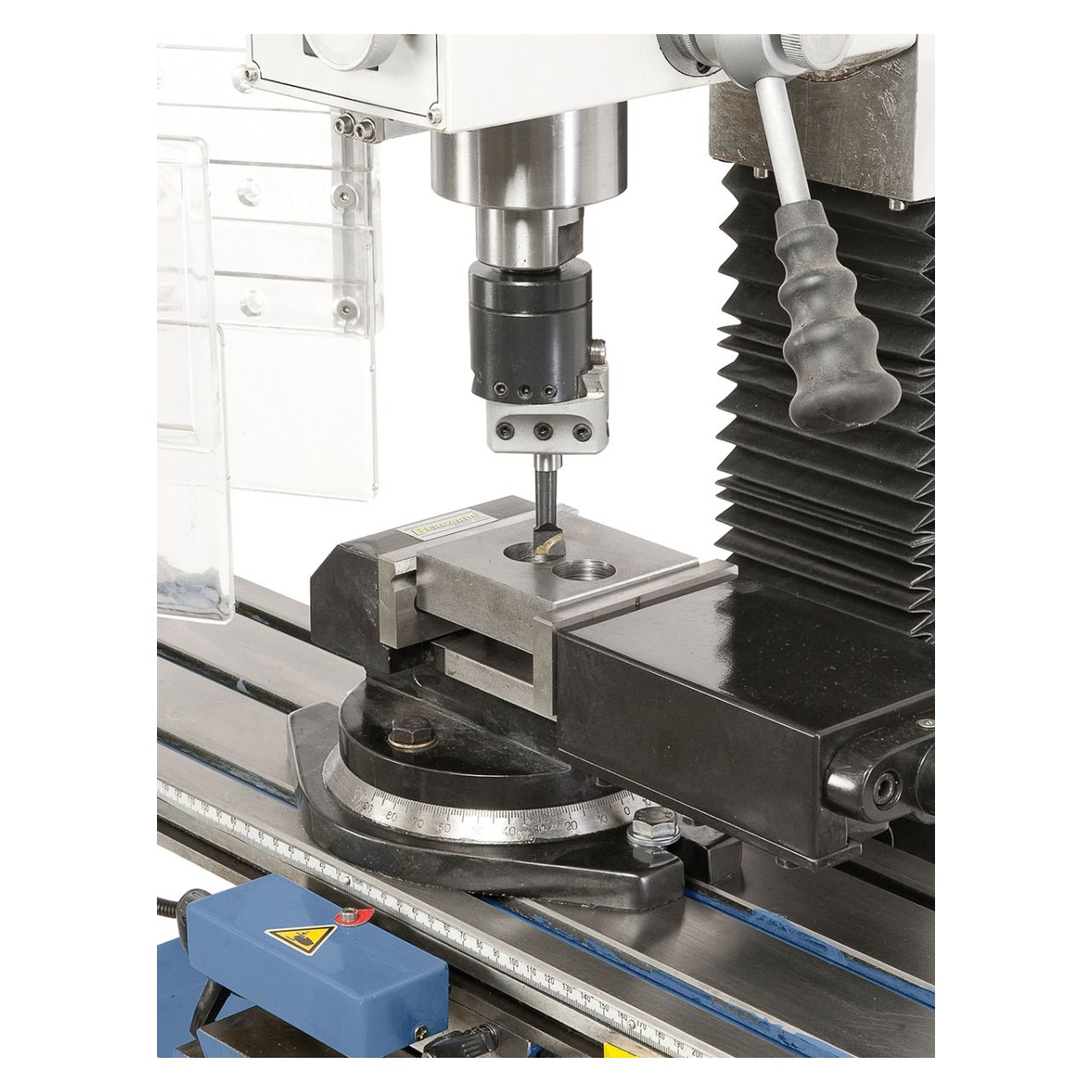

Auf Wunsch kann die Maschine mit einem Ausdrehkopf ausgerüstet werden.

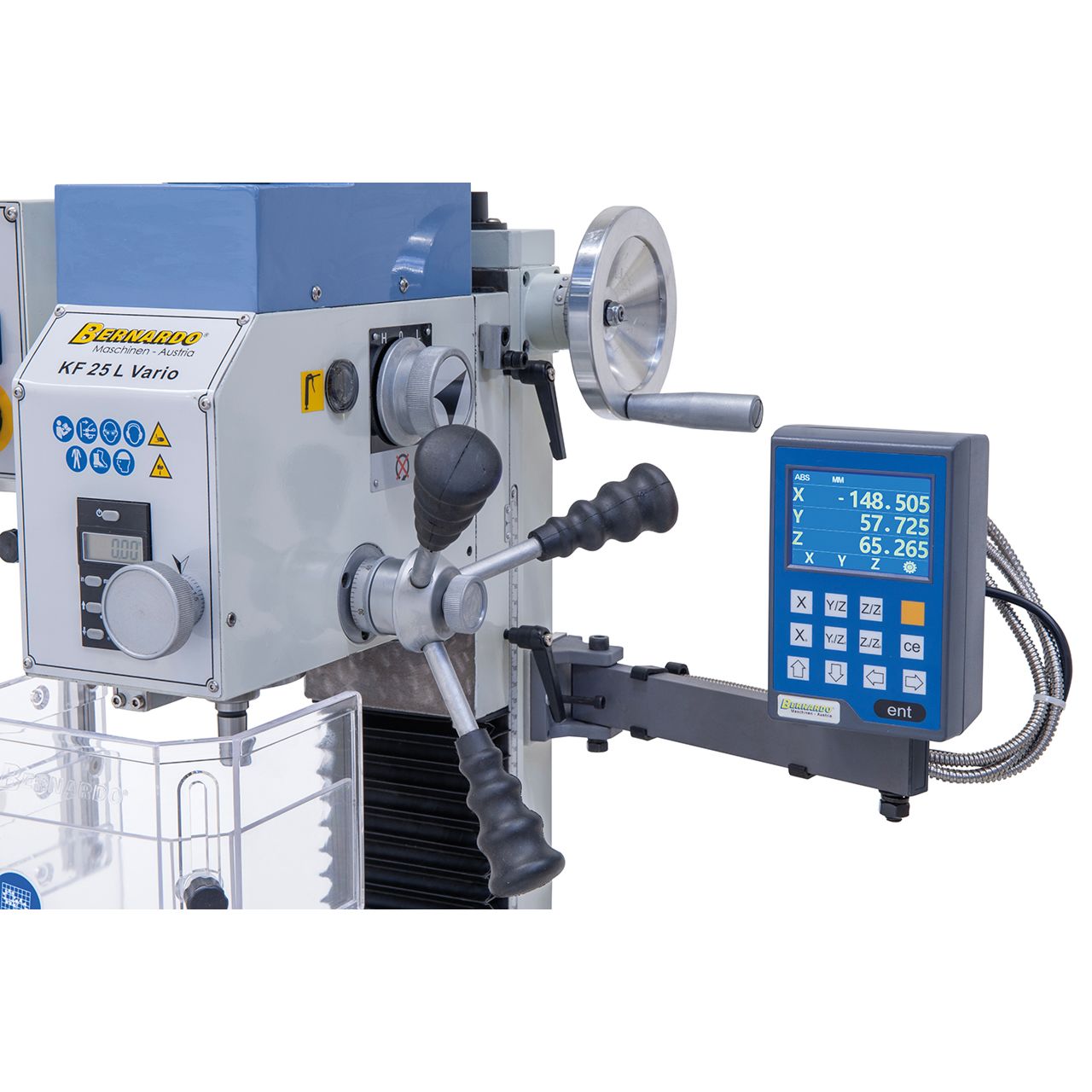

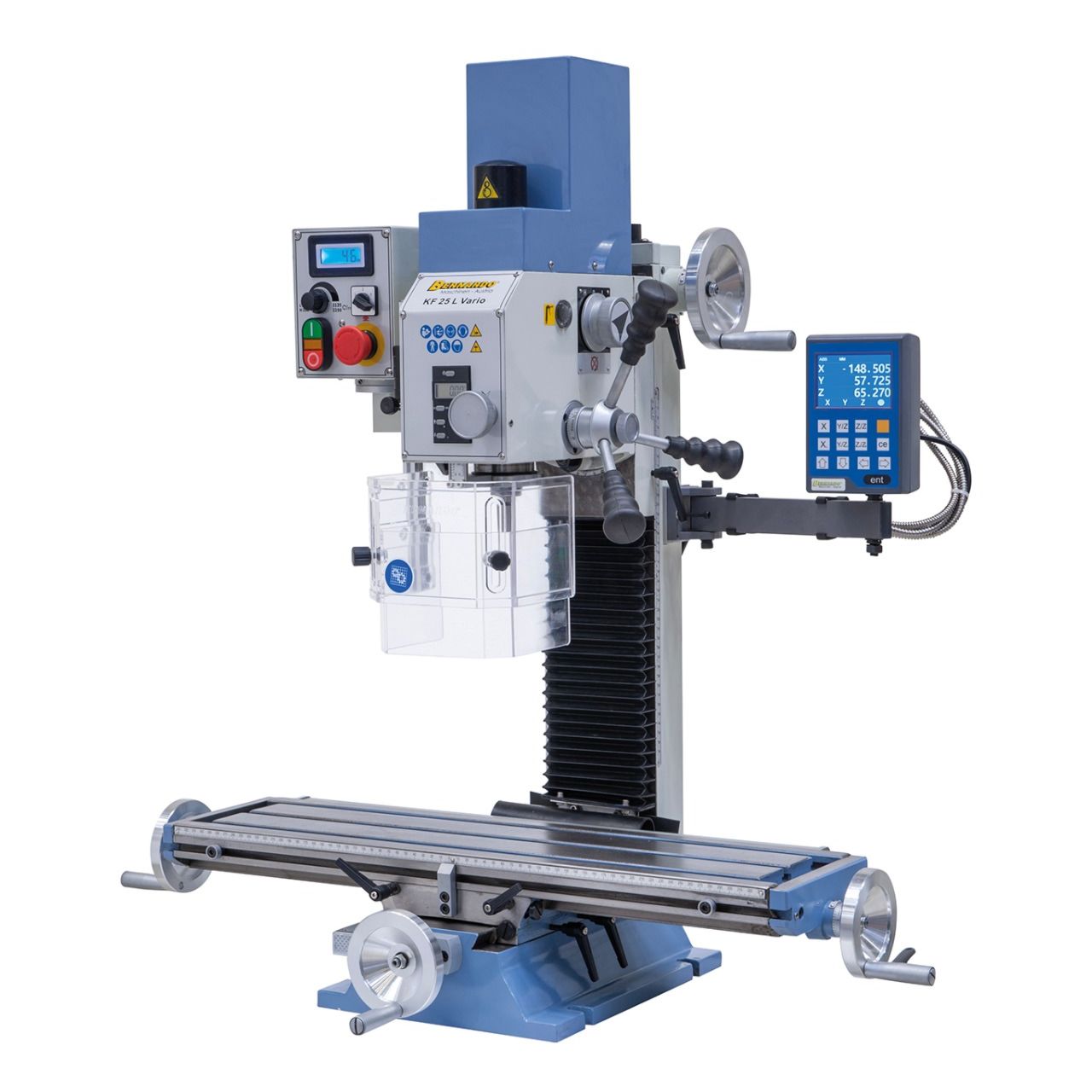

Digitalanzeige Bernardo DT 40 in x-, y- und z-Achse ist im Lieferumfang enthalten

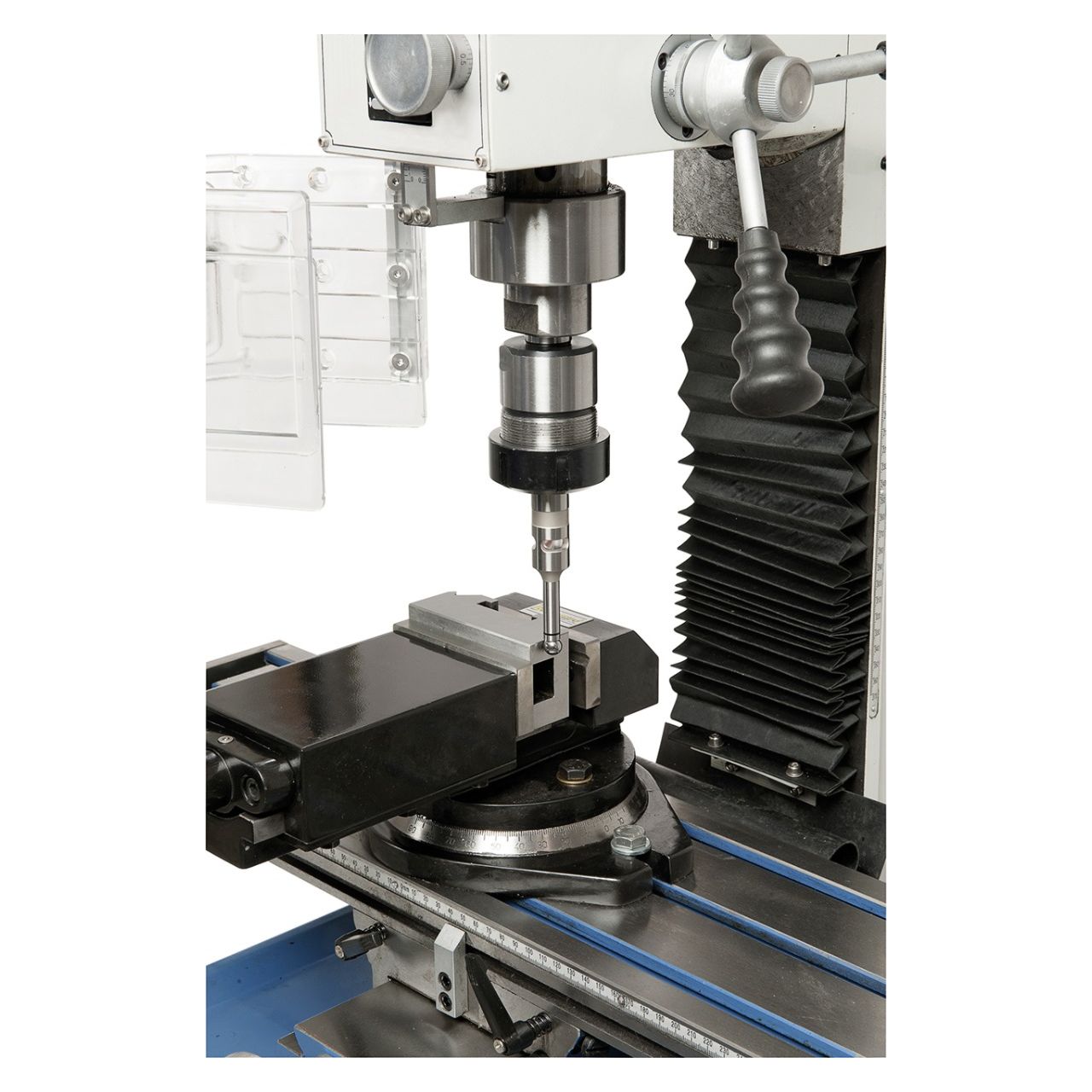

Lieferbares Sonderzubehör: Kantentaster
Beschreibung:Die Bohr- und Fräsmaschine KF 25 L Vario ist bereits in der Grundausstattung mit einer digitalen Drehzahlund Pinolenhubanzeige ausgestattet und bietet zusätzlich einen Verfahrweg in der x-Achse von 490 mm. Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
Features:

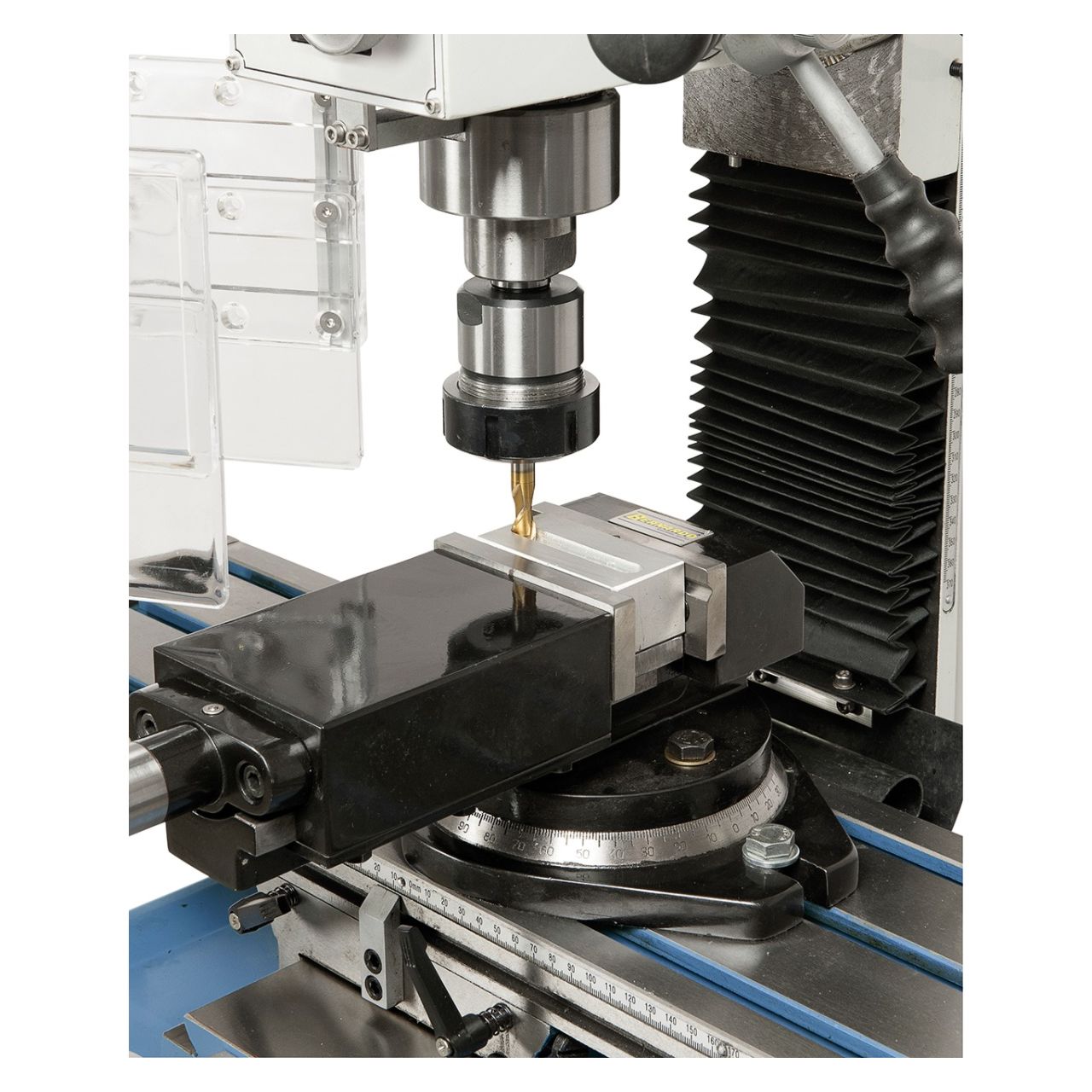

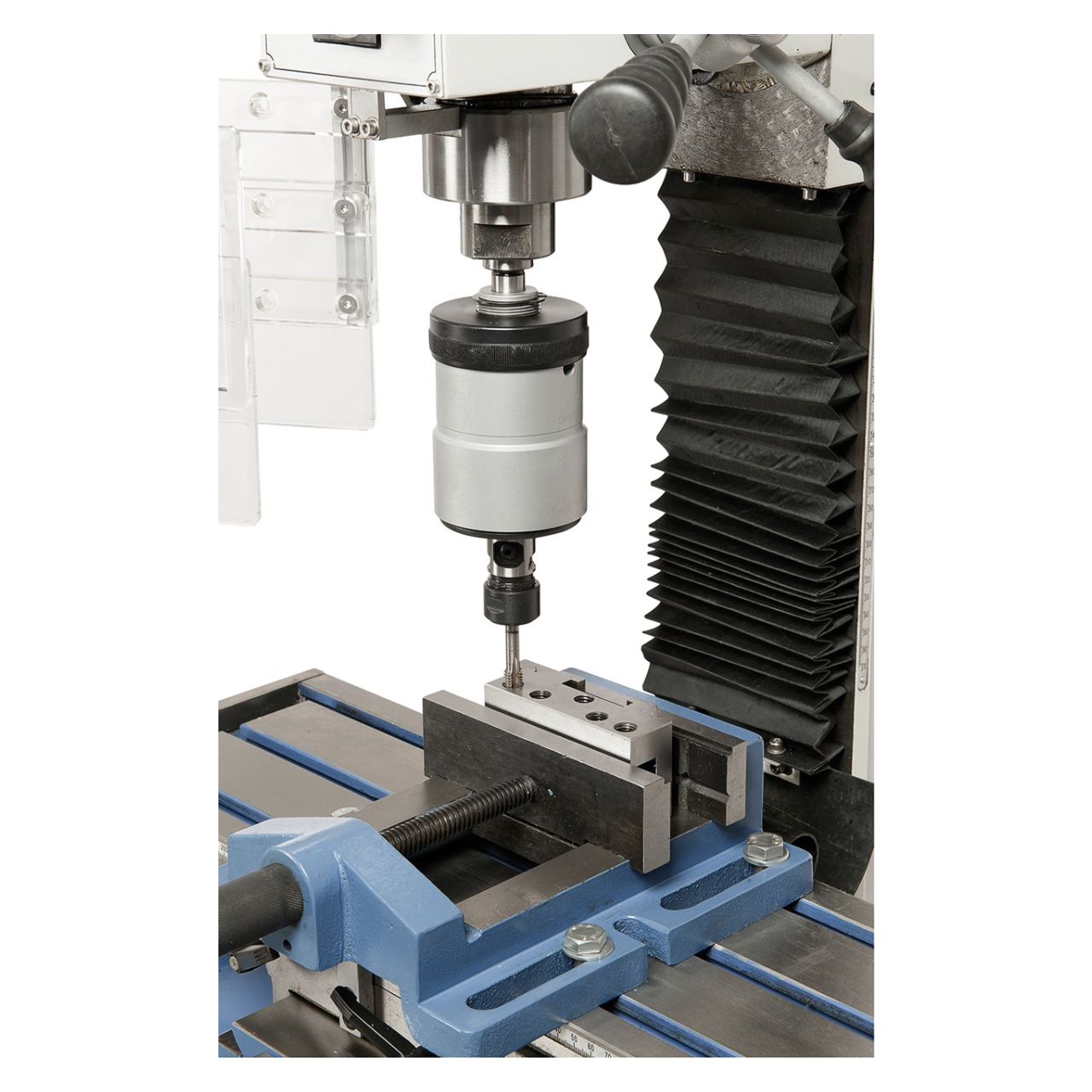

- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen, ...
- Serienmäßig mit Rechts- Linkslauf zum Gewindeschneiden
- Ergonomisch angebrachte Schalt- und Bedienelemente

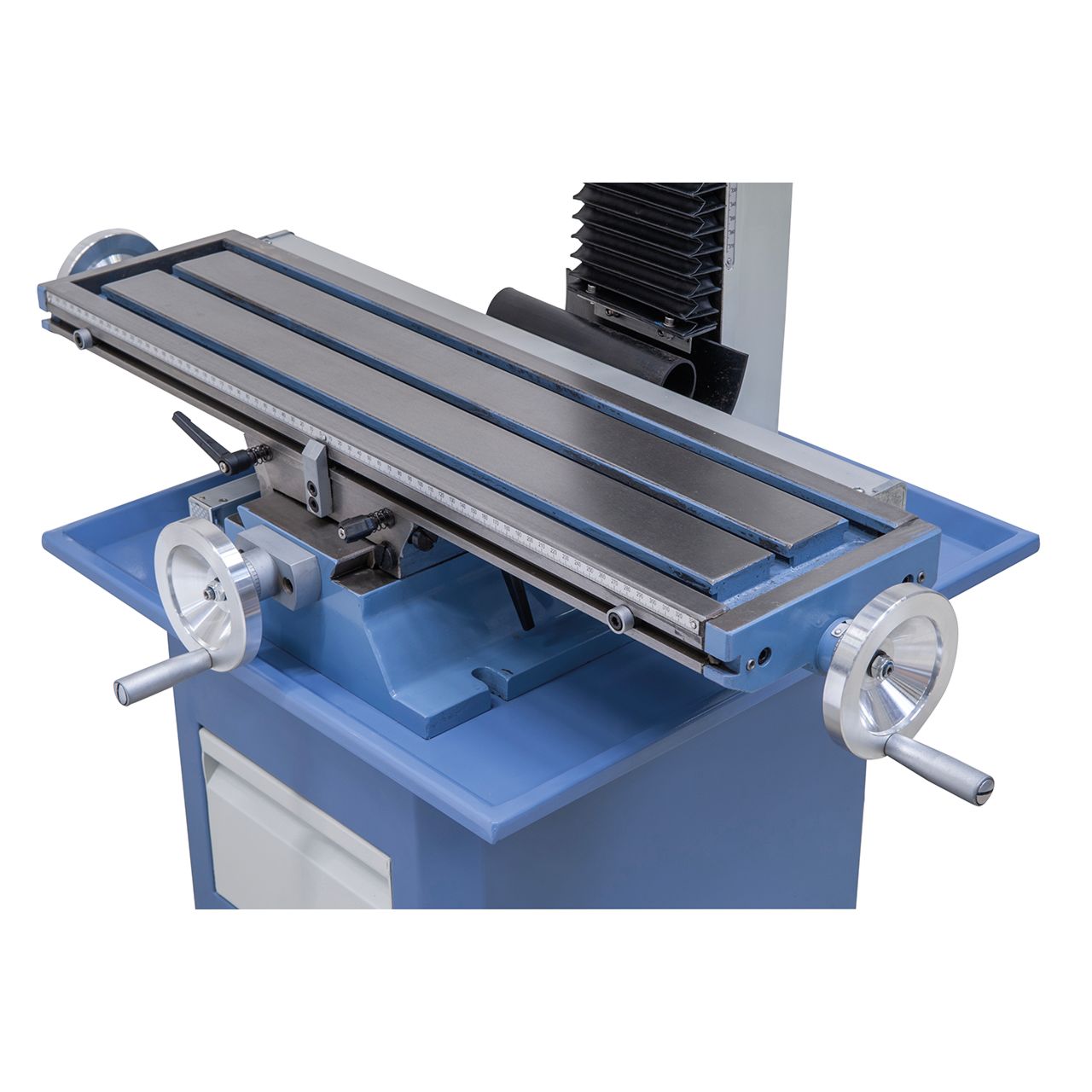

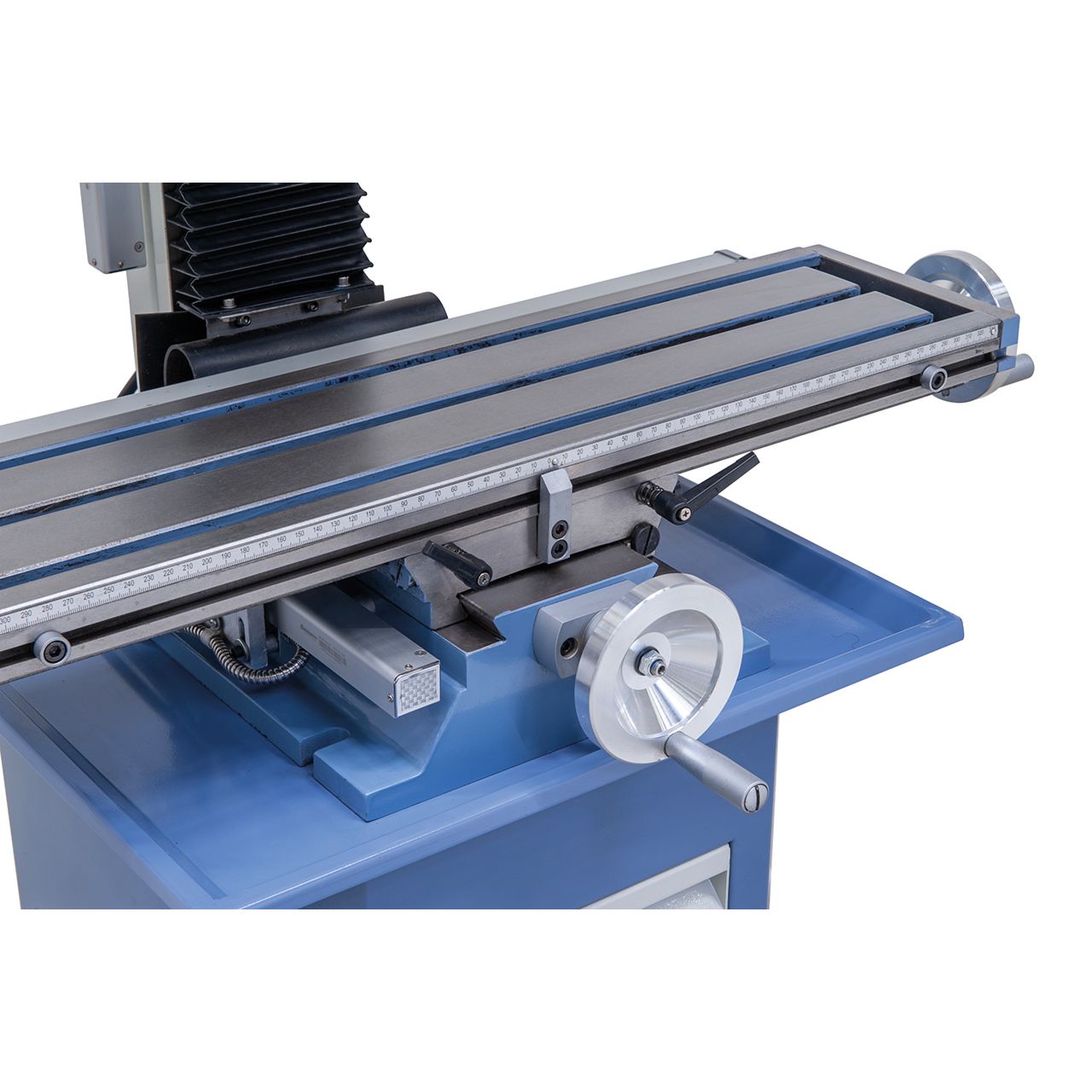

- Massiver Kreuztisch mit einfach ablesbarer Längsmessskala
- Drehzahl kann stufenlos an das Werkstück angepasst werden
- 2-Stufengetriebe für optimale Kraftübertragung
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (? 0,015 mm)

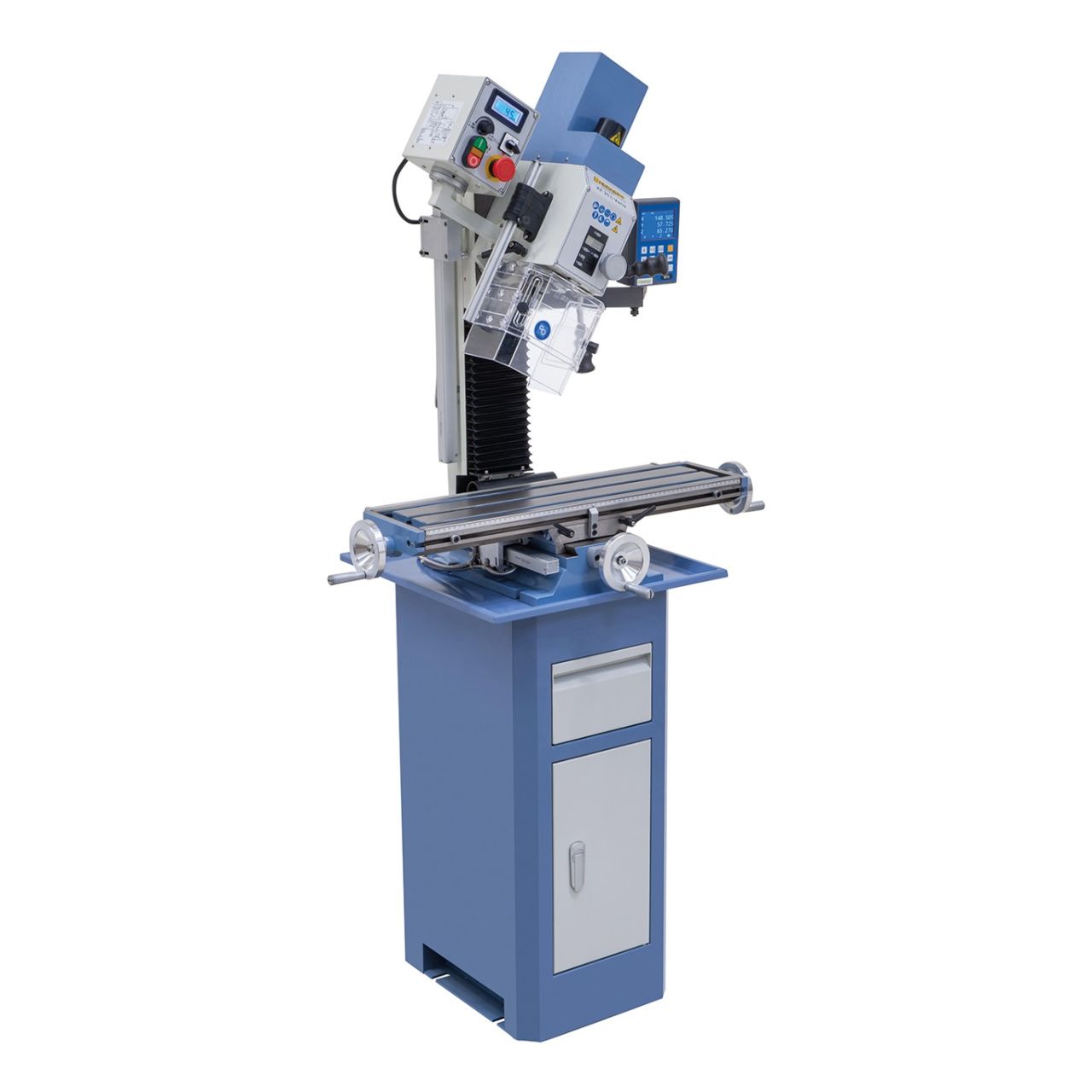

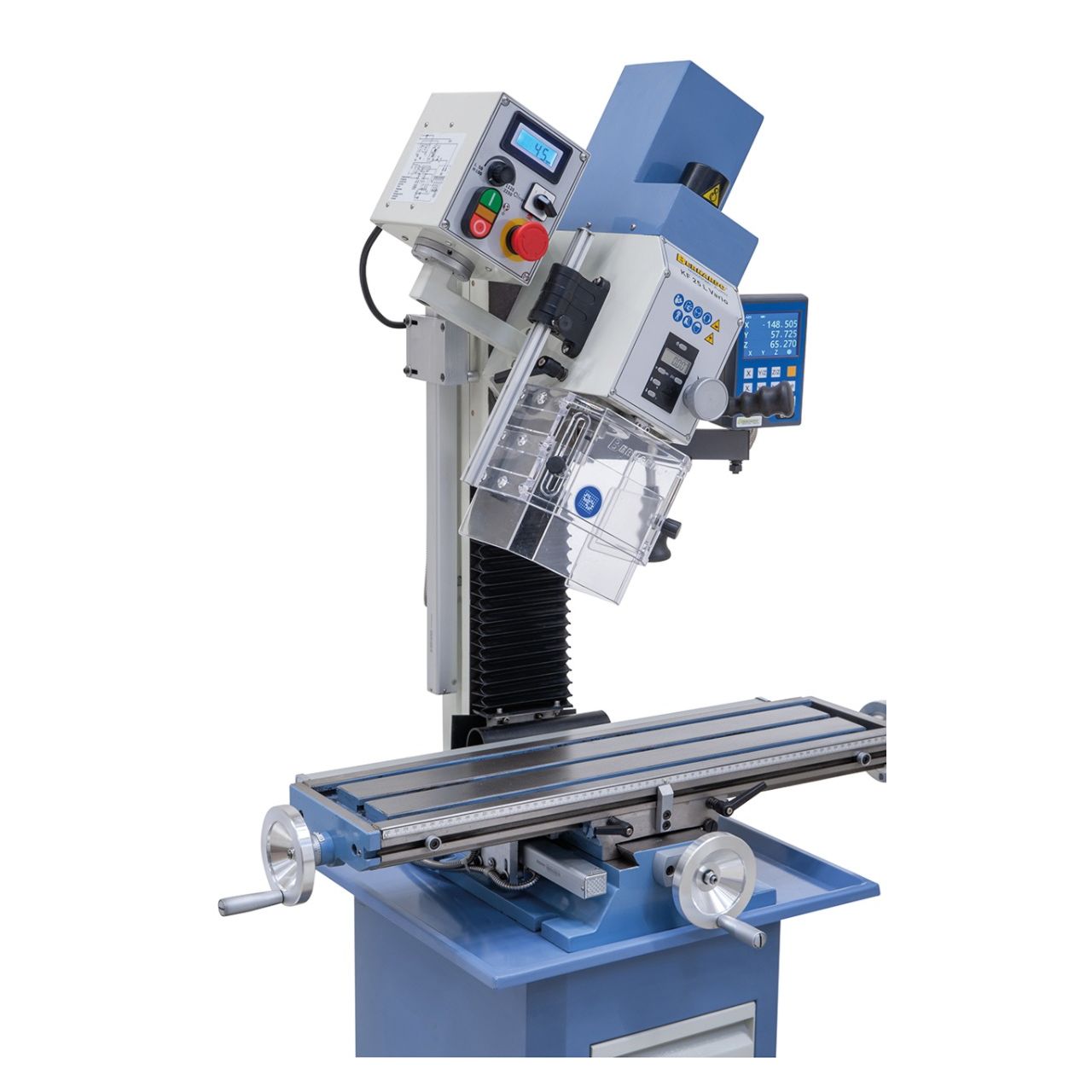

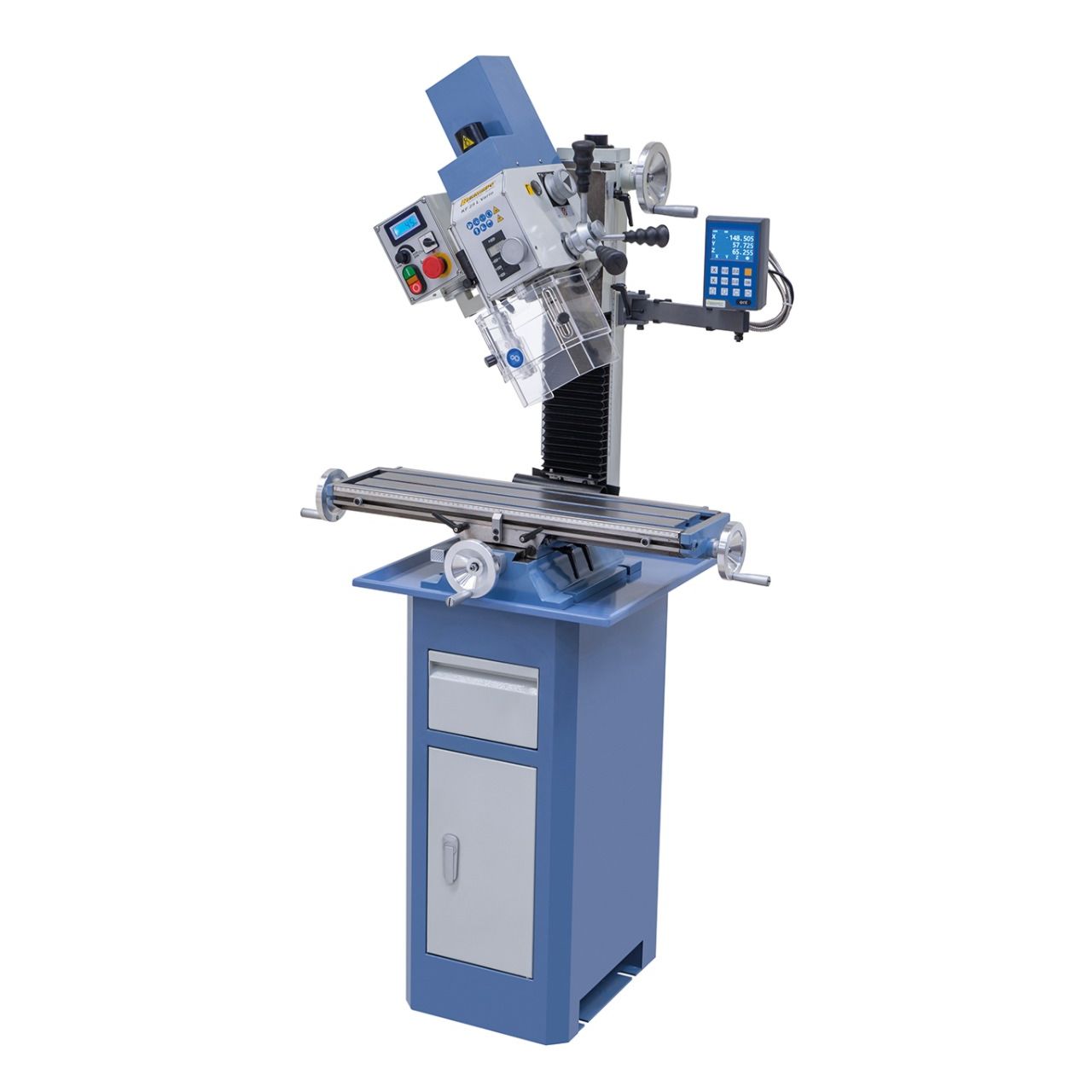

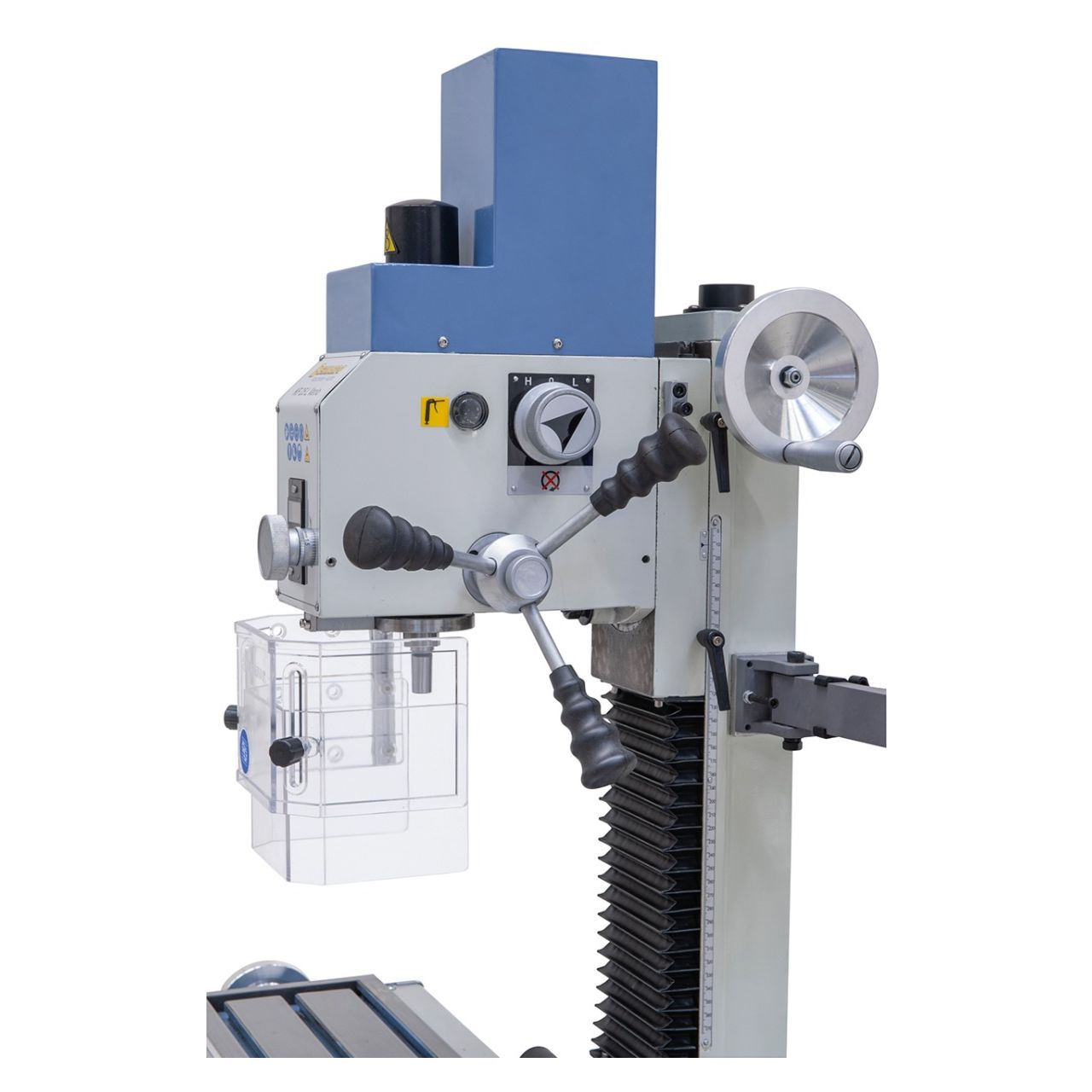

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

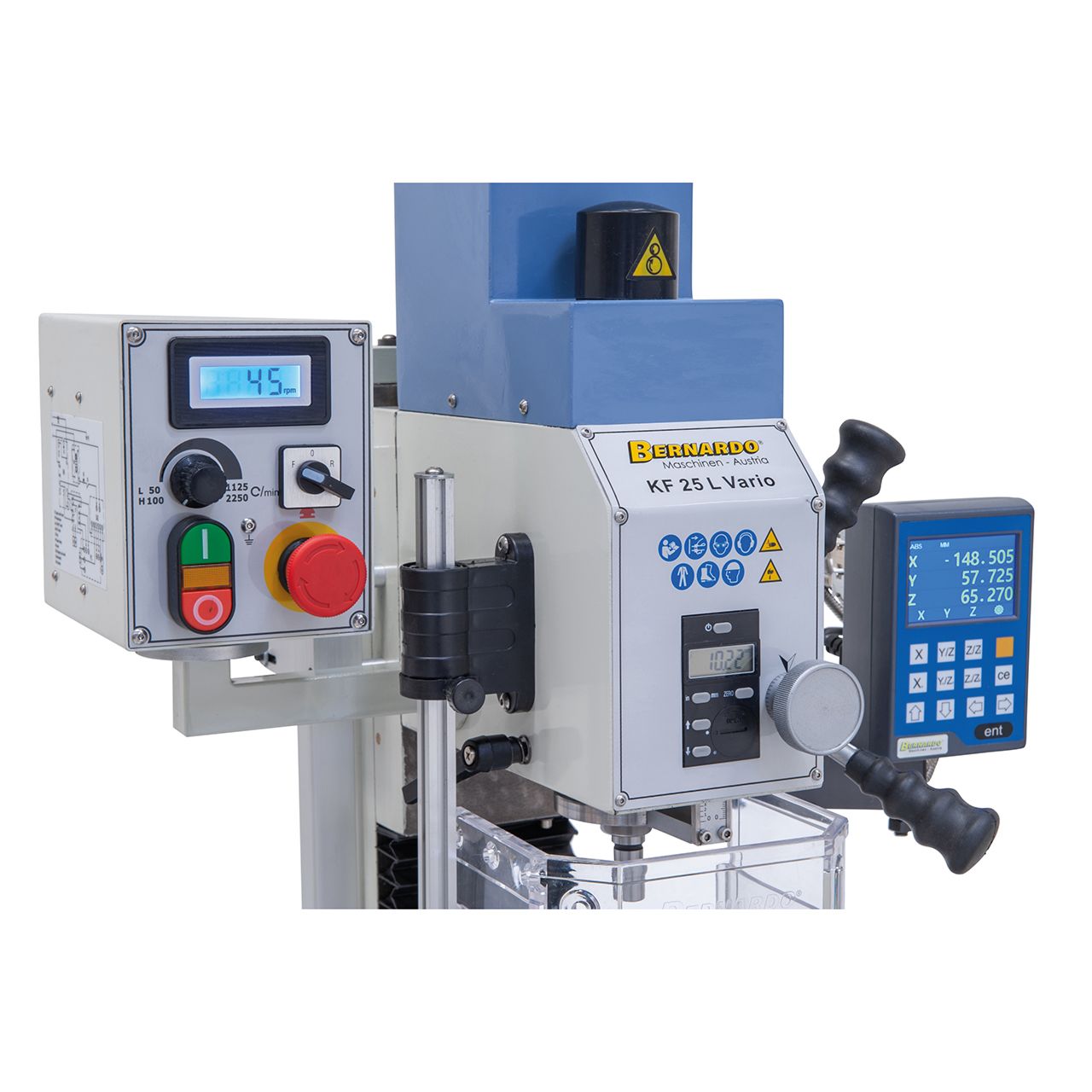

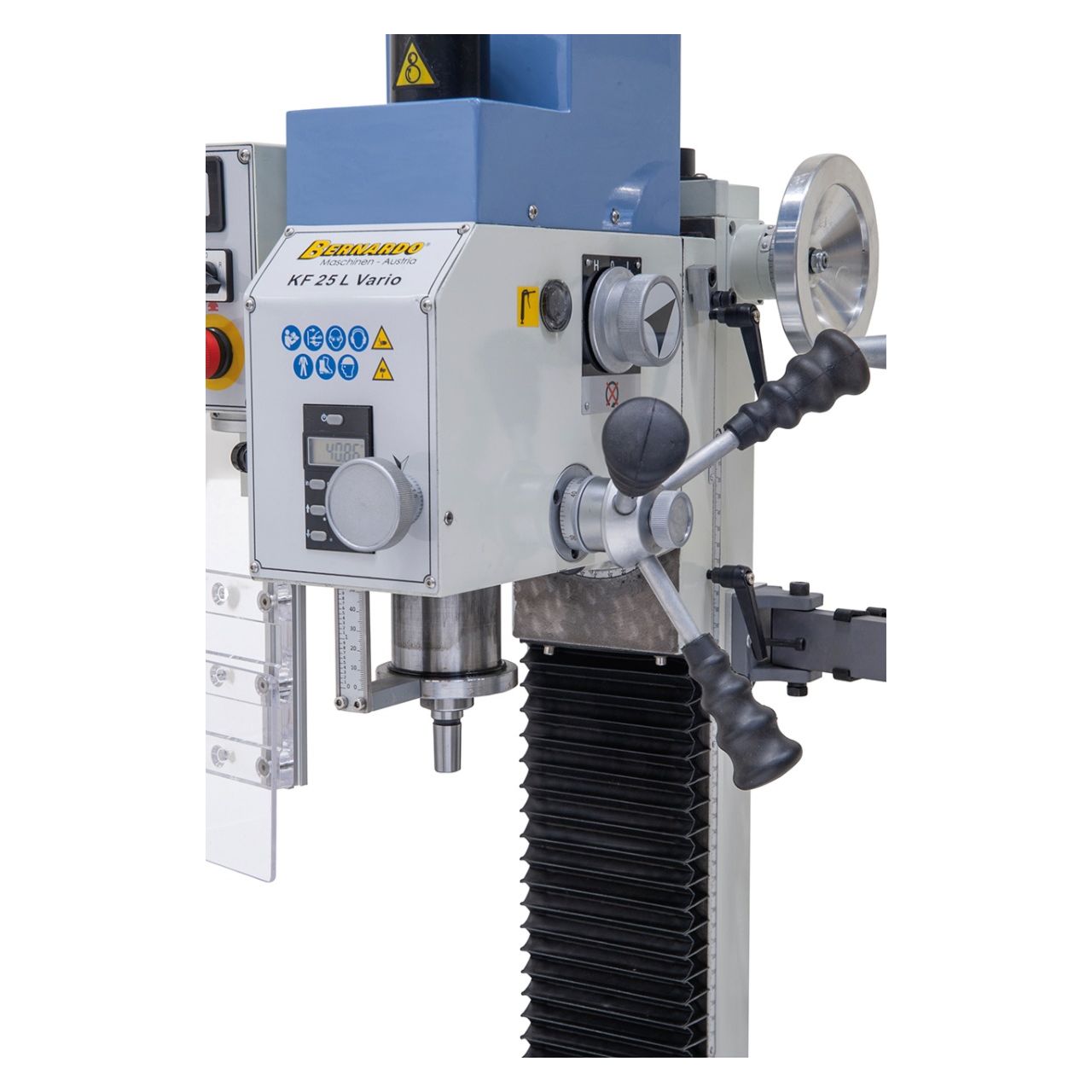

- Serienmäßig mit digitaler Pinolenhubanzeige und Drehzahlanzeige
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Inkl. EMV-Filter; schützt elektrische Geräte vor elektromagnetischen Störungen
Technische Spezifikation:
| Bohrleistung in Stahl | 20 mm |

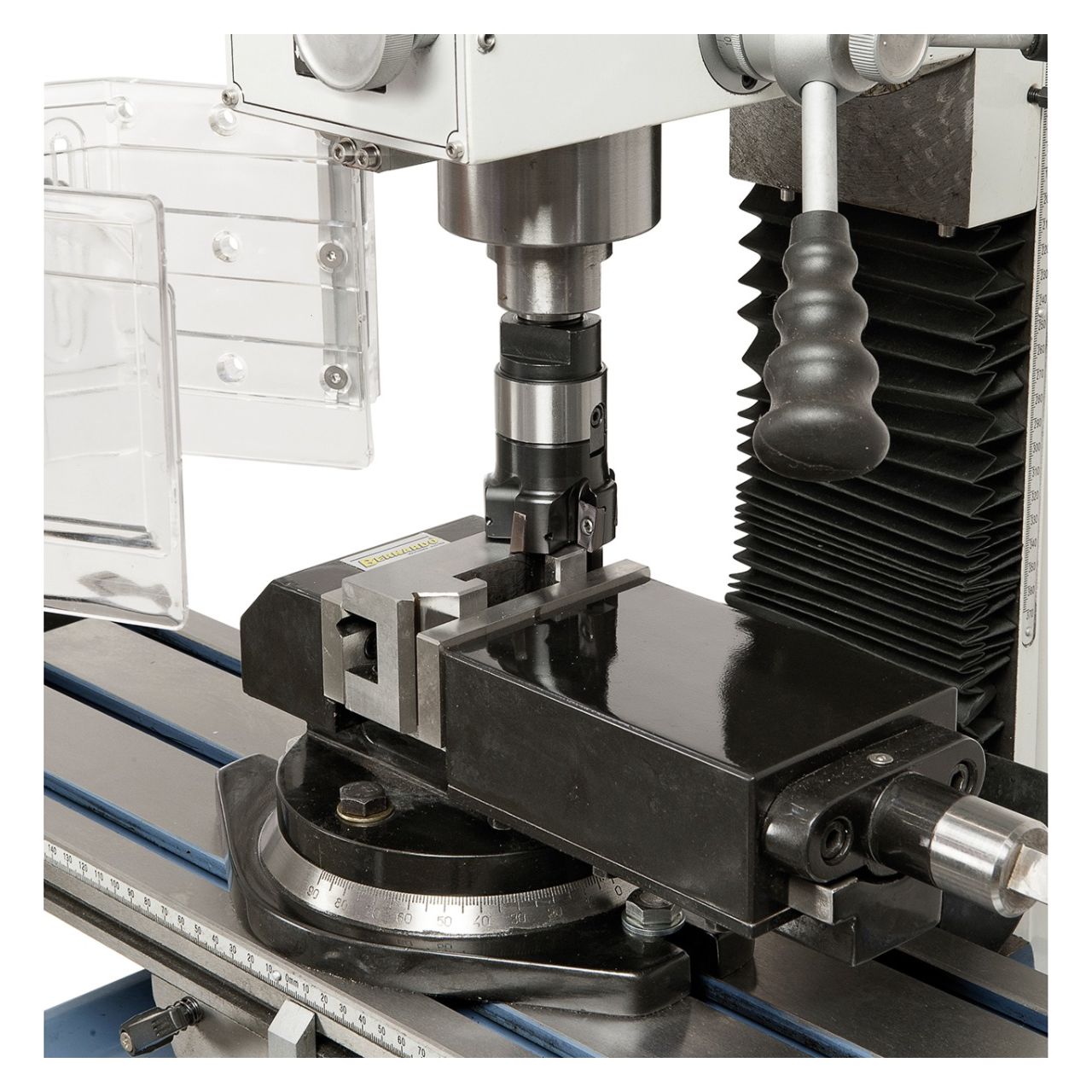

| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 170 mm |
| Abstand Spindel/Tisch min./max. | 45 / 325 mm |
| Pinolenhub | 52 mm |
| Spindeldrehzahl, stufenlos | 50 - 1125 /100 - 2250 U/min |
| Spindelaufnahme | MK 2 |
| Tischgröße | 700 x 180 mm |
| Verfahrweg (x / y) | 490 / 125 mm |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 275 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,60 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,90 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 950 x 560 x 930 mm |
| Gewicht ca. | 120 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige DT 40
- Bohrfutterdorn MK 2 / B 16
- Anzugsspindel
- Tischlänge 700 mm
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Serienmäßig mit digitaler Drehzahlanzeige und Rechts- Linkslaufeinrichtung
Für erhöhten Bedienkomfort optional mit stufenlos regelbarem Frästischvorschub.
Auf Wunsch kann die Maschine mit einem Ausdrehkopf ausgerüstet werden.
Digitalanzeige Bernardo DT 40 in x-, y- und z-Achse ist im Lieferumfang enthalten
Lieferbares Sonderzubehör: Kantentaster
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
