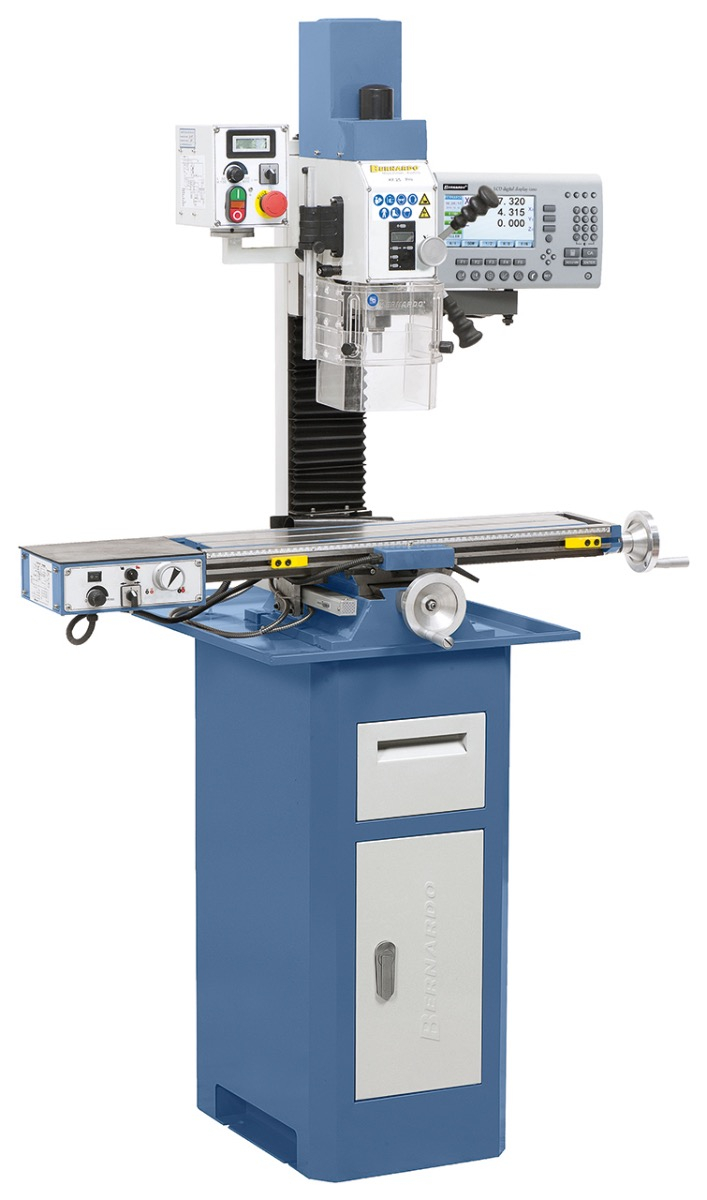

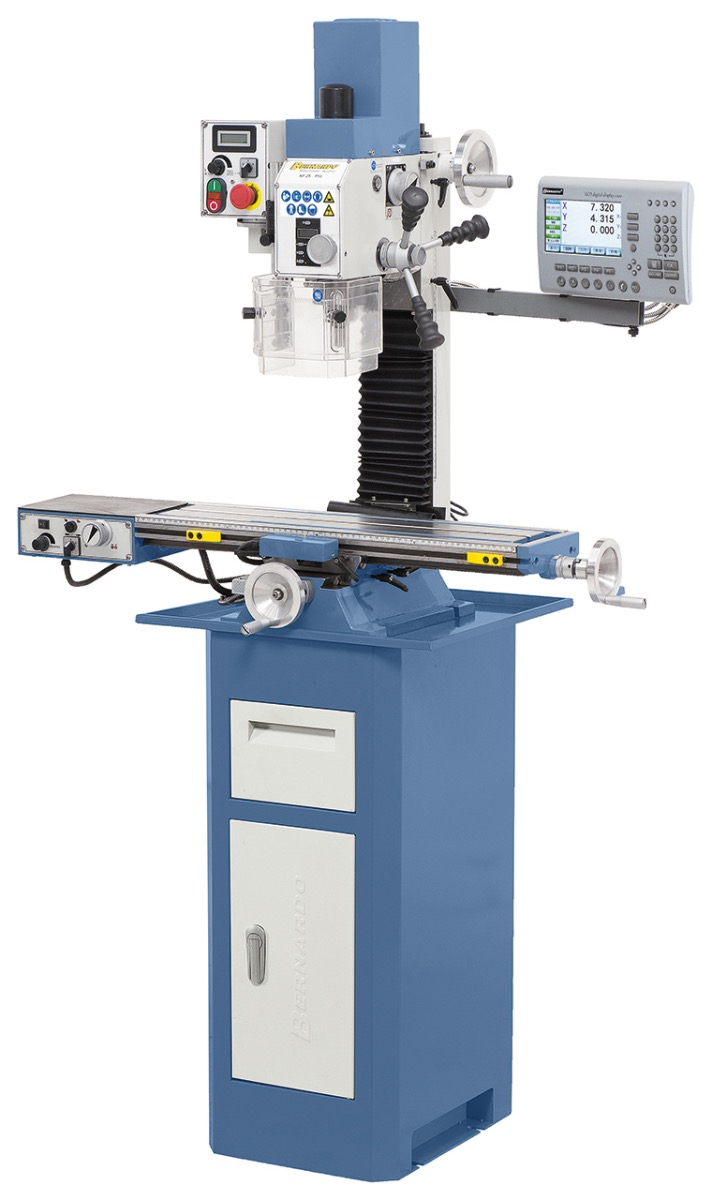

02-1033B Bernardo Bohr- und Fräsmaschinen KF 25 Pro mit Vorschub inkl. 3-Achs-Digitalanzeige
02-1033B Bernardo Bohr- und Fräsmaschinen KF 25 Pro mit Vorschub inkl. 3-Achs-Digitalanzeige
Beschreibung:Die Bohr- und Fräsmaschine KF 25 Pro ist aufgrund der hohen Drehzahl bis 3000 U/min, dem leistungsstarkem Antriebsmotor (900 W) und der Spindelaufnahme MK 3 das ideale Modell für den anspruchsvollen Anwender. Zur Reduzierung der Fertigungszeiten ist dieses Modell mit einer 3-Achs-Positionsanzeige und einem stufenlos regelbarem Frästischvorschub ausgestattet.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:

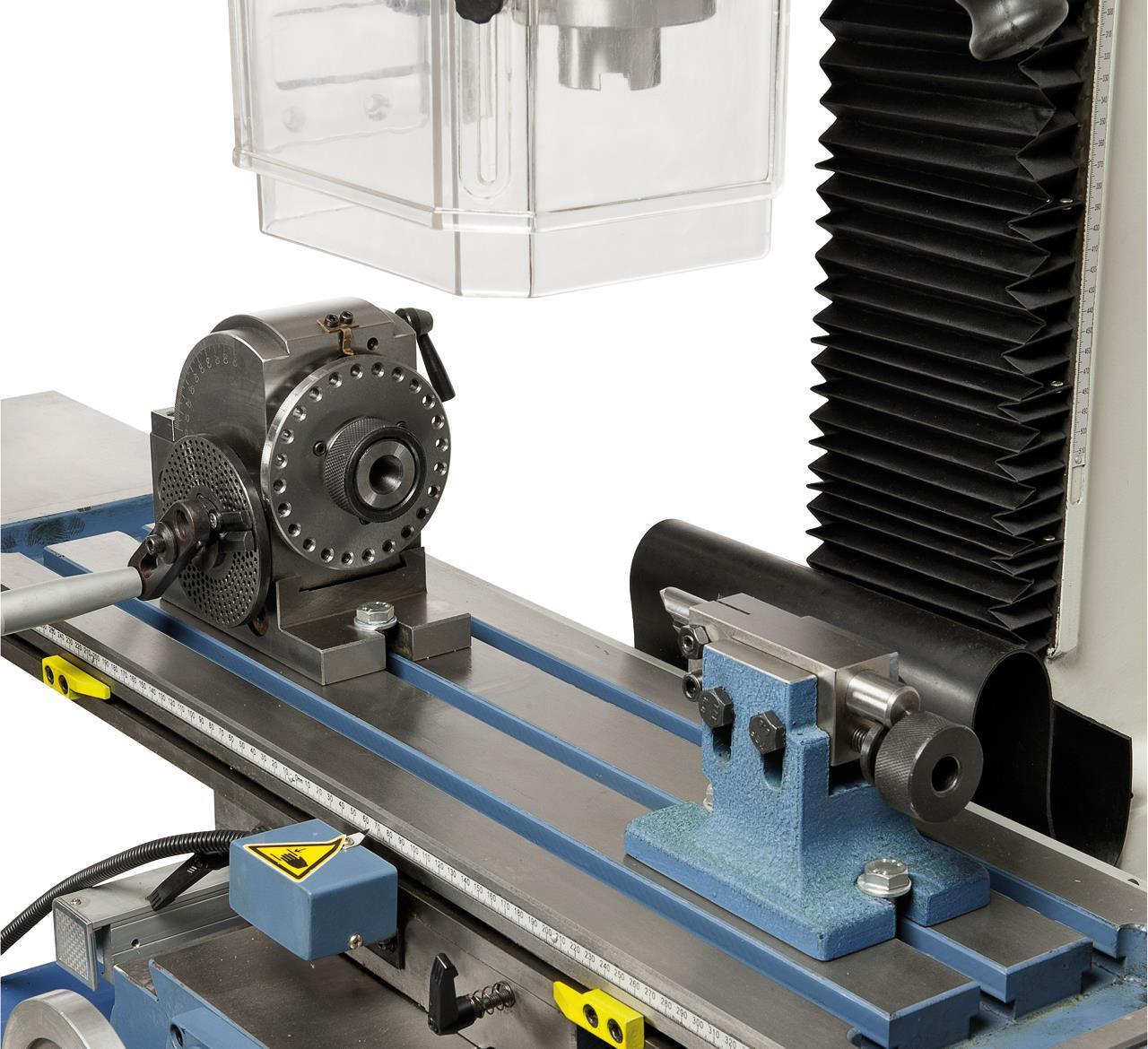

Halb-Universal-Teilkopf BS-0: optimal für die Wellenbearbeitung

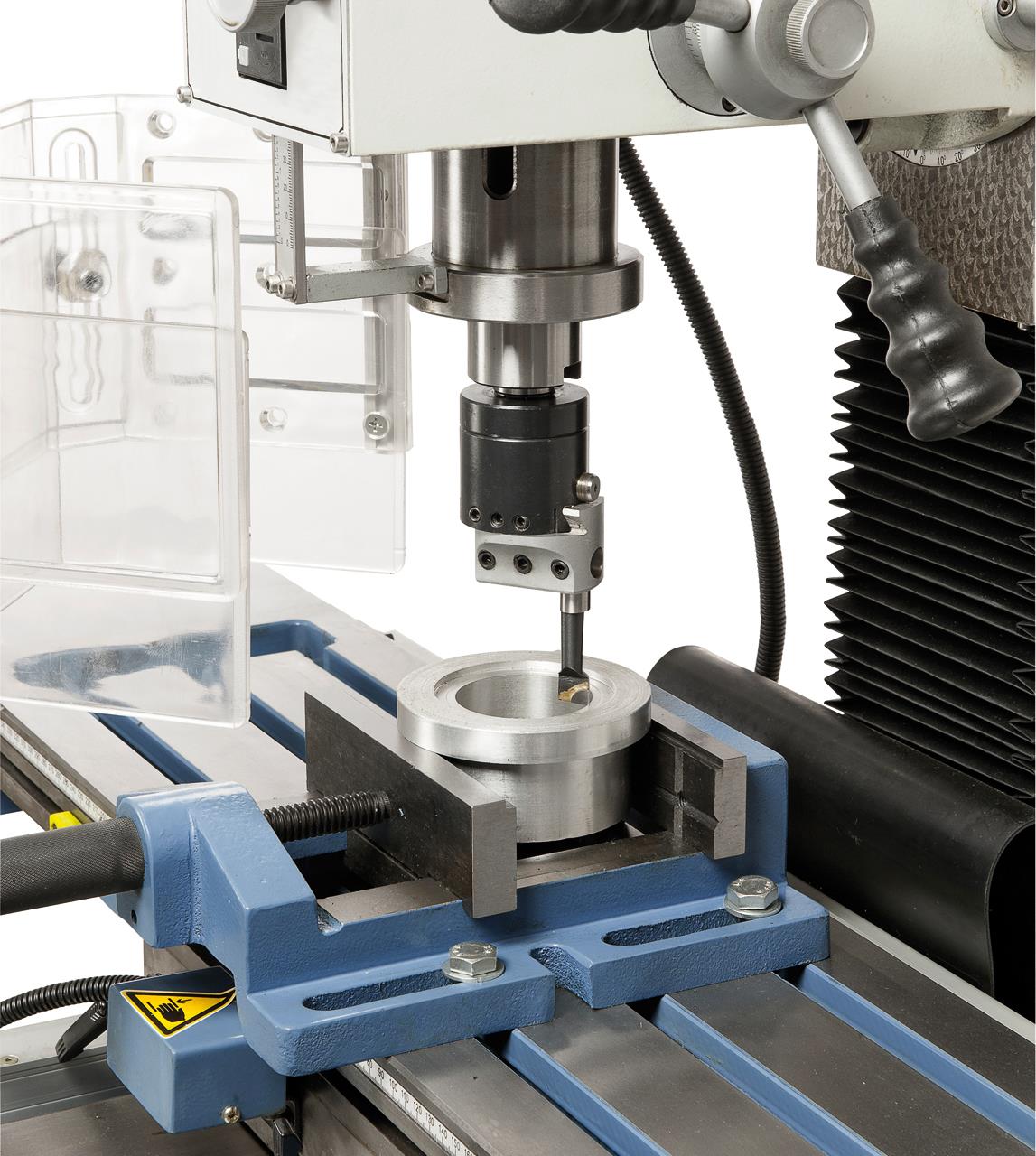

Auf Wunsch kann die Maschine mit einem Ausdrehkopf ausgestattet werden.

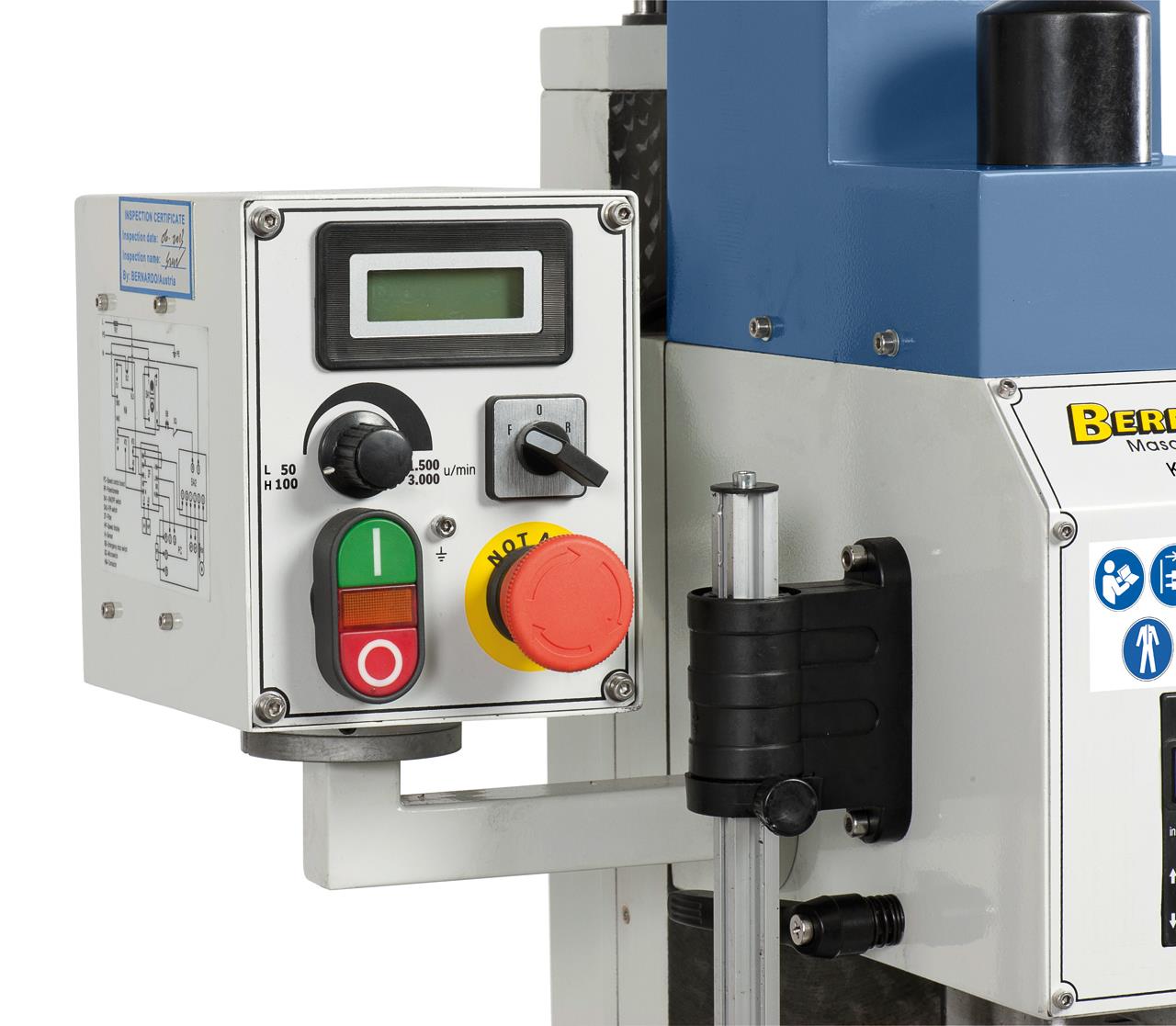

Serienmäßig mit digitaler Drehzahlanzeige und Rechts- Linkslaufeinrichtung

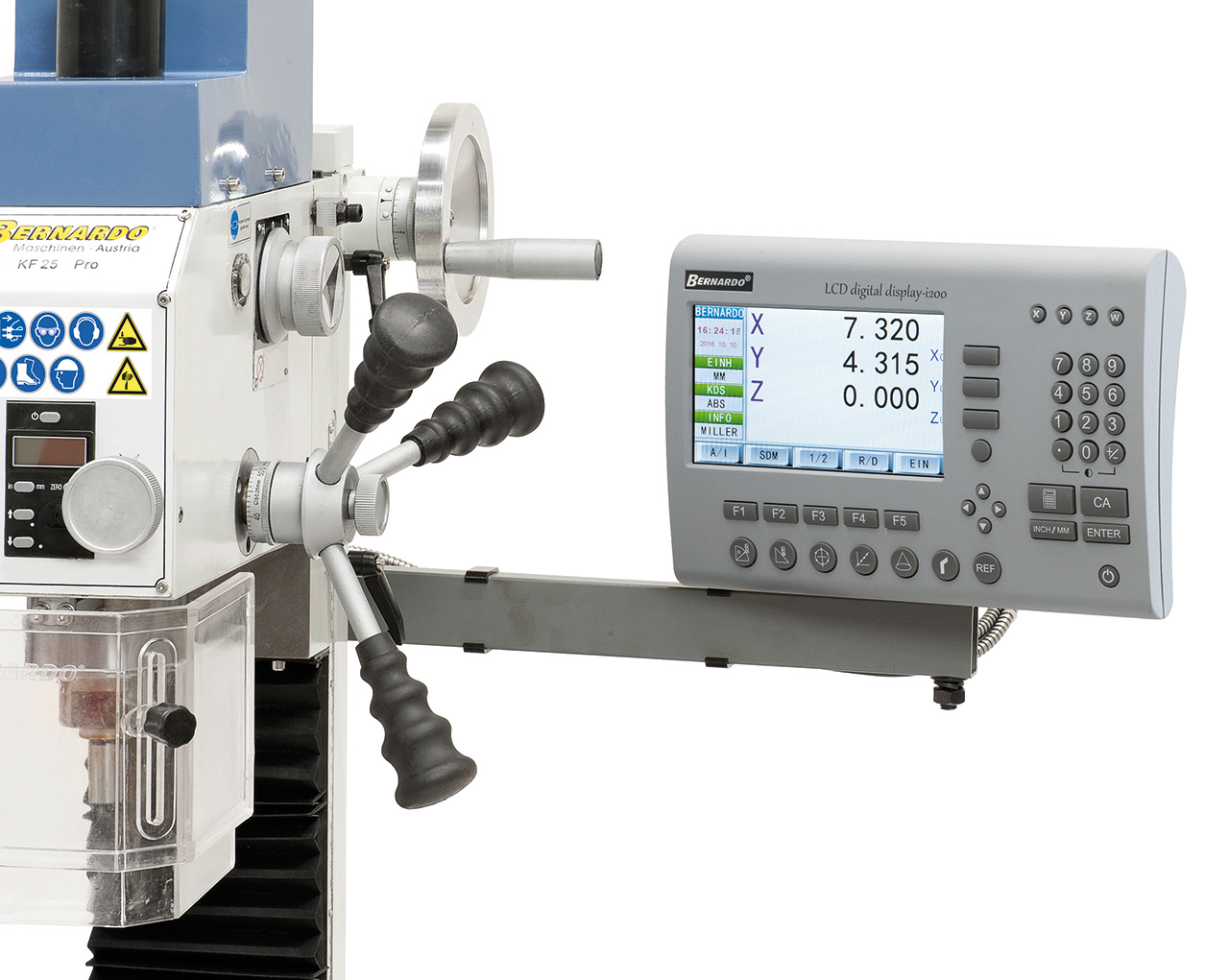

Serienmäßig mit Digitalanzeige in x-, y- und z-Achse.

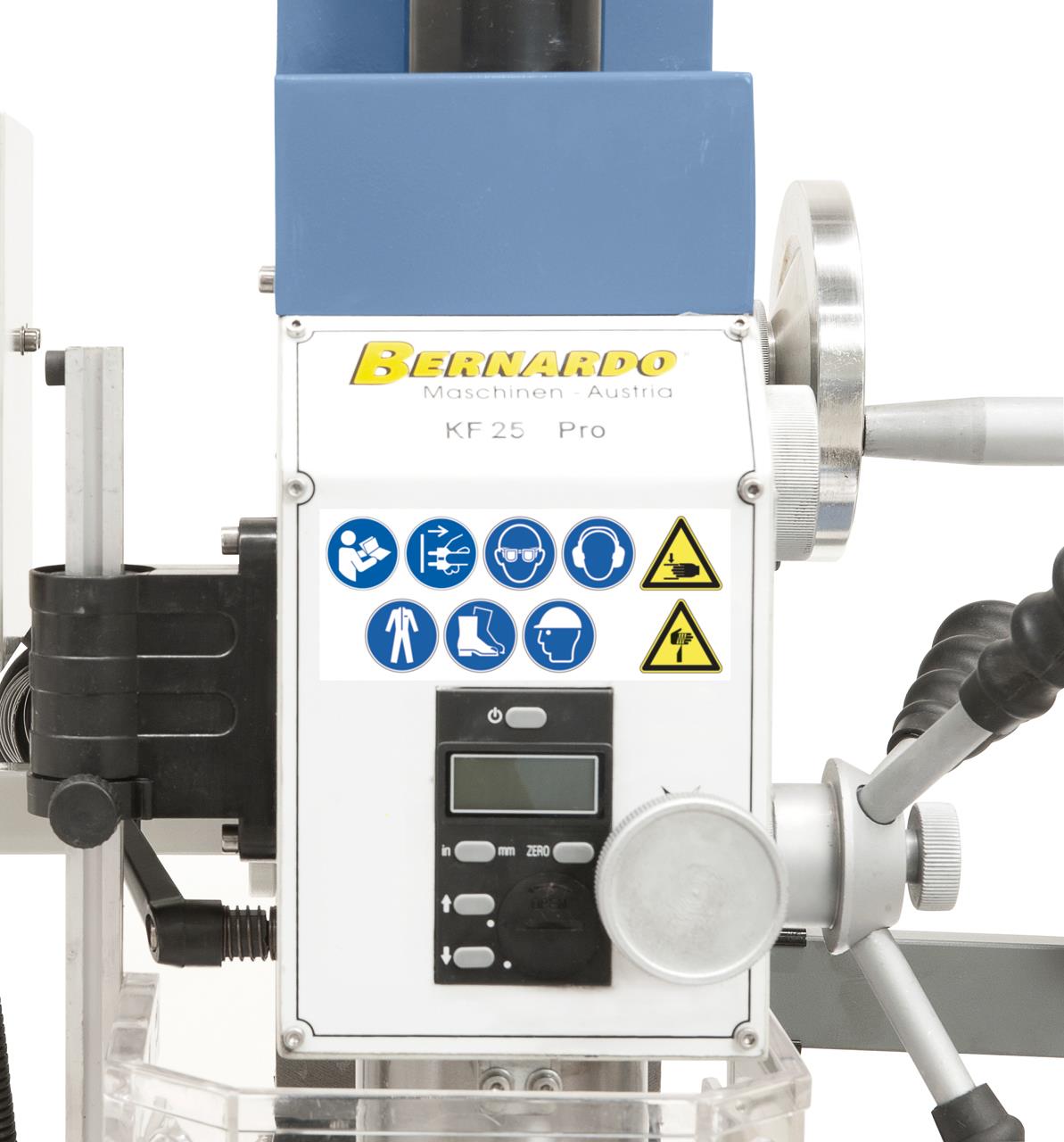

Digitale Pinolenhubanzeige für komfortables Arbeiten.

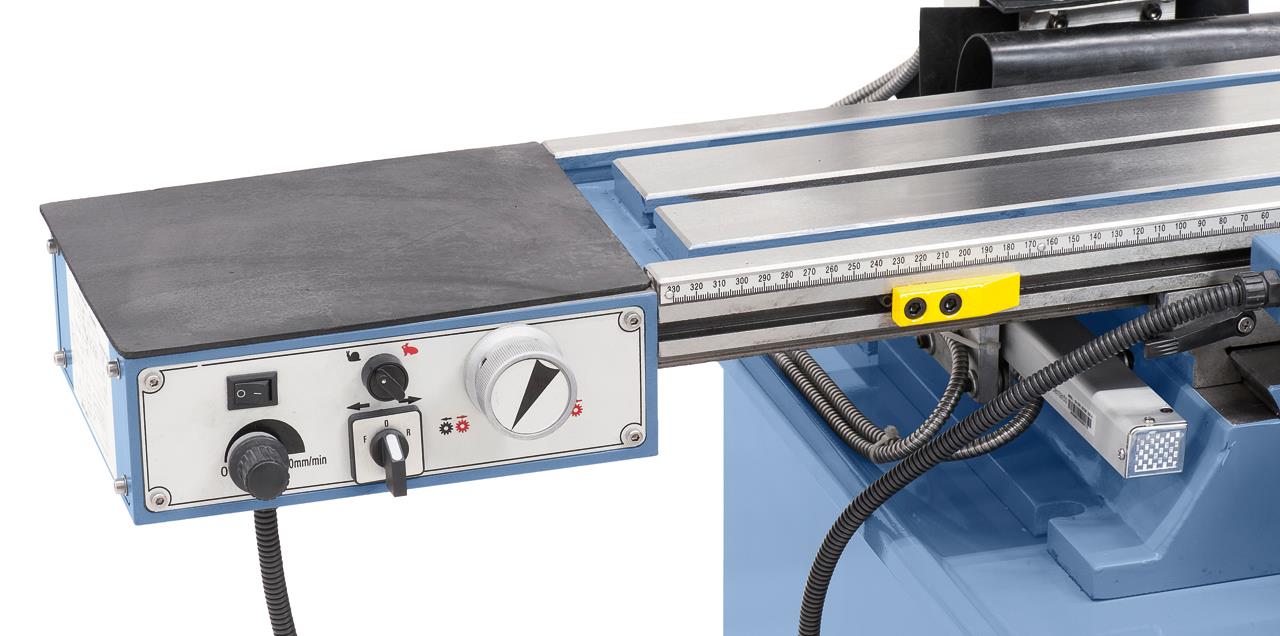

Für erhöhten Bedienkomfort serienmäßig mit stufenlos regelbarem Frästischvorschub FTV 6
Beschreibung:Die Bohr- und Fräsmaschine KF 25 Pro ist aufgrund der hohen Drehzahl bis 3000 U/min, dem leistungsstarkem Antriebsmotor (900 W) und der Spindelaufnahme MK 3 das ideale Modell für den anspruchsvollen Anwender. Zur Reduzierung der Fertigungszeiten ist dieses Modell mit einer 3-Achs-Positionsanzeige und einem stufenlos regelbarem Frästischvorschub ausgestattet.
Features:
- Hoher Drehzahlbereich von 50 - 3000 U/min, optimale Kraftübertragung durch 2-Stufen-Getriebe
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Serienmäßig mit stufenlosem Frästischvorschub und 3-Achs-Digitalanzeige ausgestattet
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln,.....
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Inkl. EMV-Filter, schützt elektrische Geräte vor elektromagnetischen Störungen
- Serienmäßig mit Rechts-Linkslauf zum Gewindeschneiden
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (? 0,015 mm)
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Pinolenverstellung über Handgriff, Feinzustellung mittels Handrad
Technische Spezifikation:
| Bohrleistung in Stahl | 20 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 170 mm |
| Abstand Spindel/Tisch min./max. | 45 / 325 mm |
| Pinolenhub | 52 mm |
| Spindeldrehzahl, stufenlos | 50 - 1500 / 100 - 3000 U/min |
| Spindelaufnahme | MK 3 |
| Tischgröße | 700 x 180 mm |
| Verfahrweg (x / y) | 470 / 150 mm |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 275 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,90 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,35 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 950 x 560 x 930 mm |
| Gewicht ca. | 135 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel
- x-Achsenvorschub FTV 6
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Halb-Universal-Teilkopf BS-0: optimal für die Wellenbearbeitung
Auf Wunsch kann die Maschine mit einem Ausdrehkopf ausgestattet werden.
Serienmäßig mit digitaler Drehzahlanzeige und Rechts- Linkslaufeinrichtung
Serienmäßig mit Digitalanzeige in x-, y- und z-Achse.
Digitale Pinolenhubanzeige für komfortables Arbeiten.
Für erhöhten Bedienkomfort serienmäßig mit stufenlos regelbarem Frästischvorschub FTV 6
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
