02-1053 Bernardo Metall FM 40 HS
02-1053 Bernardo Bohr- und Fräsmaschinen FM 40 HS
Beschreibung:Mit der Bohr- und Fräsmaschine FM 40 HS hat man die Möglichkeit Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchzuführen. Durch die kompakte Bauweise und dem großen Leistungsbereich ist dieses Modell optimal geeignet für Modellbauer, Handwerker und Reparaturwerkstätten.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:
FM 40 HS mit schräggestelltem Fräskopf zum Winkelbohren
Gewindeschneiden
Koordinatenbohren
Fräsen mit Messerkopf
Fräsen mit 2-Achs-Schraubstock
Mit dem schrägstellbaren Getriebekopf können Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchgeführt werden.
Beschreibung:Mit der Bohr- und Fräsmaschine FM 40 HS hat man die Möglichkeit Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchzuführen. Durch die kompakte Bauweise und dem großen Leistungsbereich ist dieses Modell optimal geeignet für Modellbauer, Handwerker und Reparaturwerkstätten.
Features:
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden, …
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
- Keilleisten beim Kreuztisch nachstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Technische Spezifikation:
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 40 mm |
| Messerkopffräser max. | 80 mm |
| Ausladung | 255 mm |
| Spindeldrehzahl | (12) 75 - 3200 U/min |
| Spindelaufnahme | MK 3 |
| Pinolenhub | 120 mm |
| Tischgröße / T-Nutengröße | 730 x 210 mm / 14 mm |
| Verfahrweg (x / y) | 520 mm / 175 mm |
| Fräskopf schwenkbar | -90° bis +90° |
| Abstand Spindel / Tisch | 135 - 460 mm |
| Höhenverstellung Fräskopf | 325 mm |
| Säulendurchmesser | 115 mm |
| Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H)* | 1100 x 830 x 1450 mm |
| Gewicht ca. | 260 kg |
Lieferumfang:
- Schnellspannbohrfutter 1 – 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Reduzierhülse MK 3/2
- Kombi-Aufsteckfräsdorn MK 3 / 27 mm
- Höhenverstellbare Schutzabdeckung
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Längsmeßskala
- Bedienwerkzeug

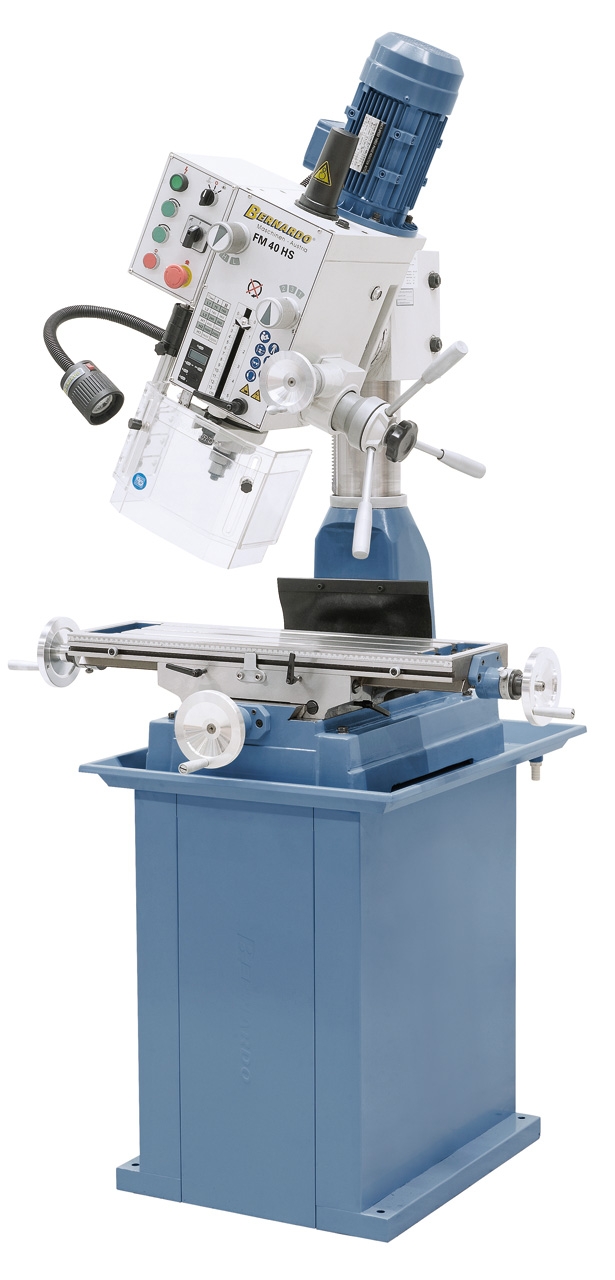

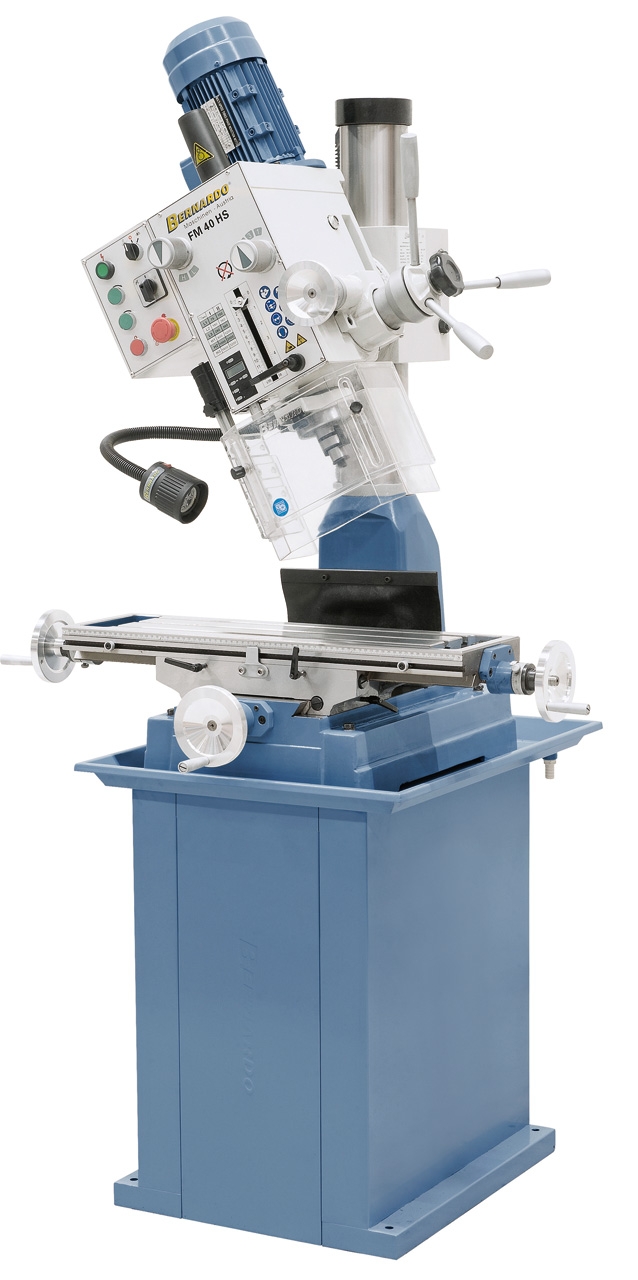

FM 40 HS mit schräggestelltem Fräskopf zum Winkelbohren
Gewindeschneiden

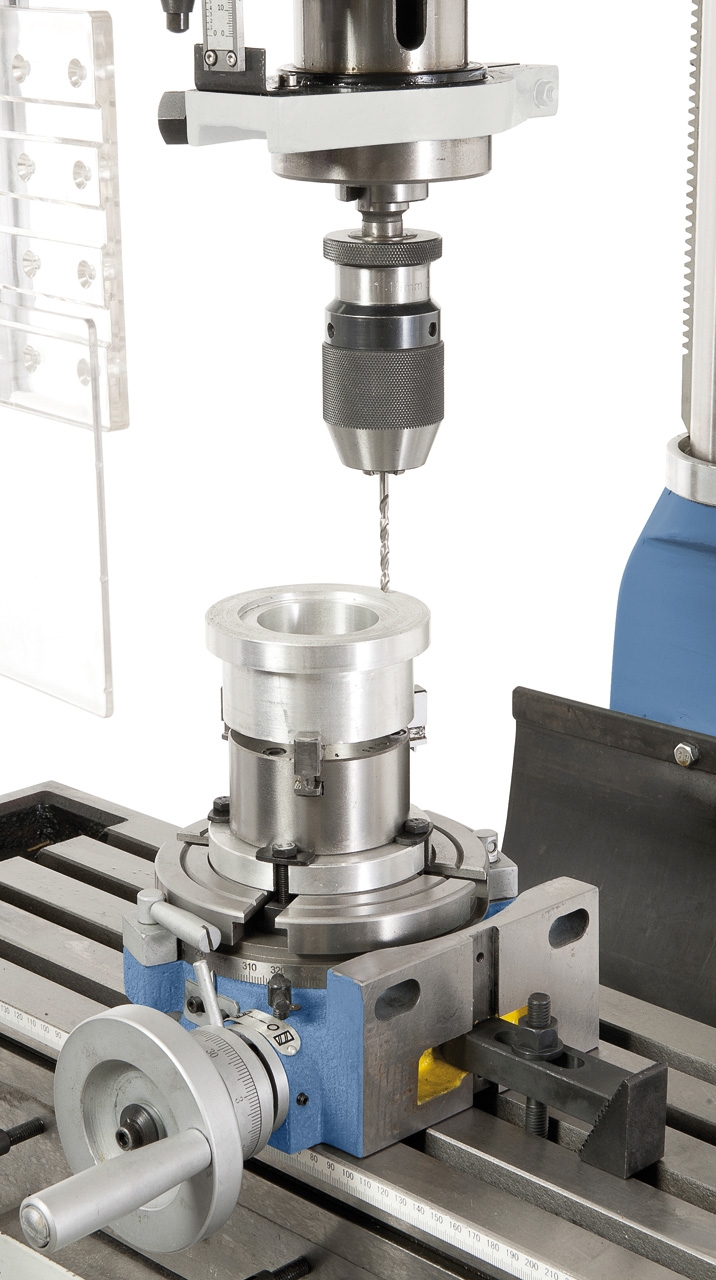

Koordinatenbohren

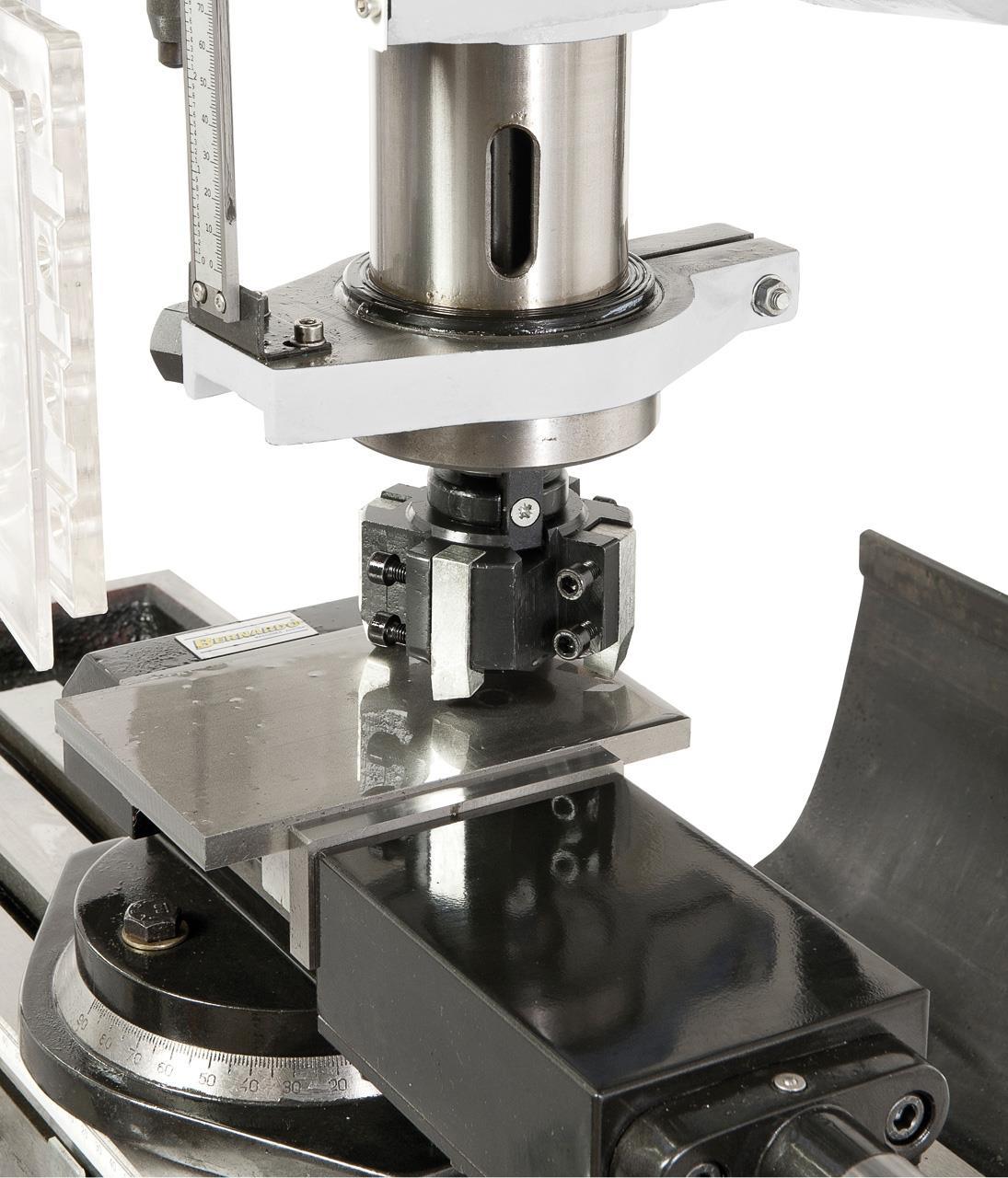

Fräsen mit Messerkopf

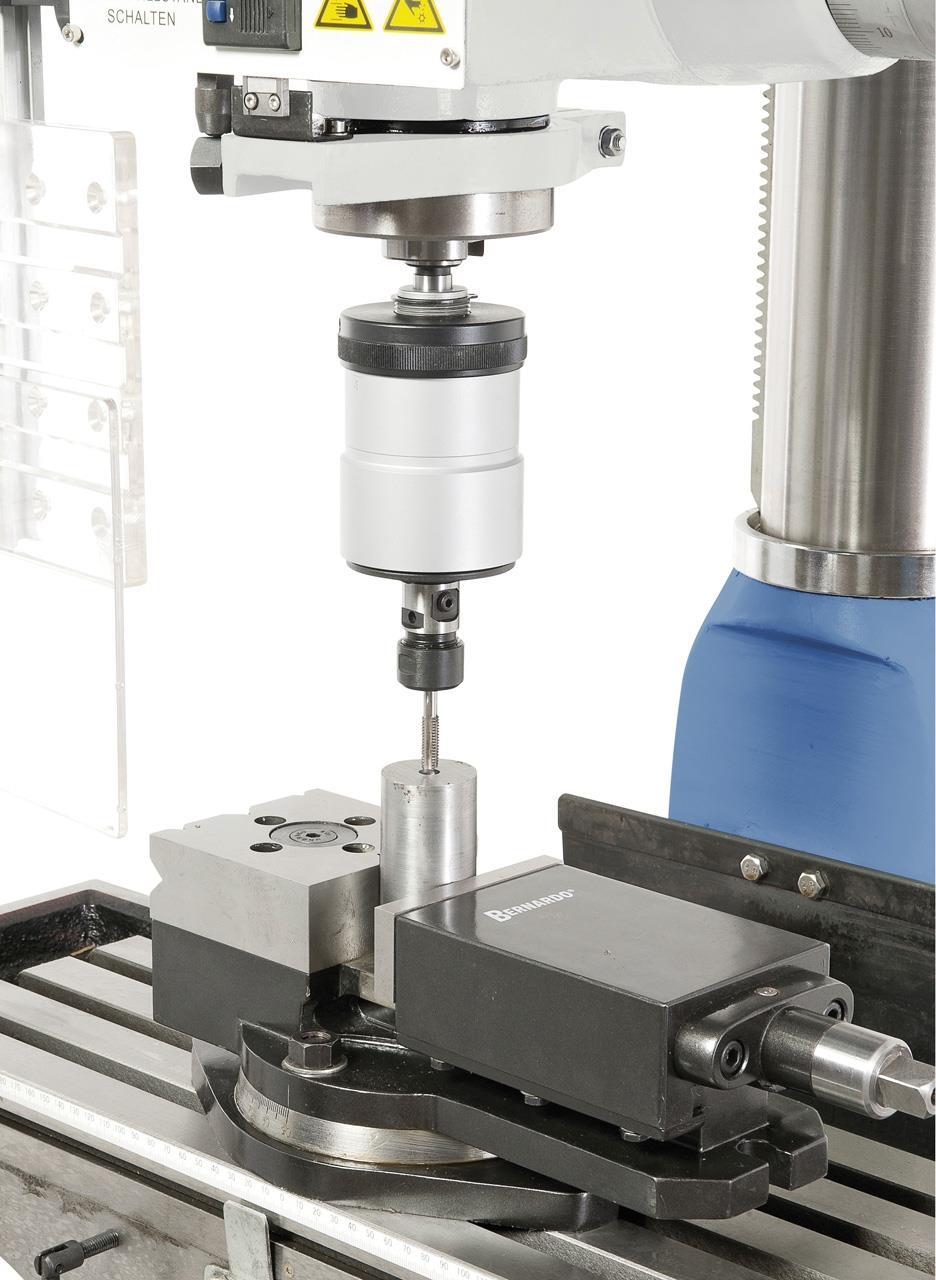

Fräsen mit 2-Achs-Schraubstock
Mit dem schrägstellbaren Getriebekopf können Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchgeführt werden.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
