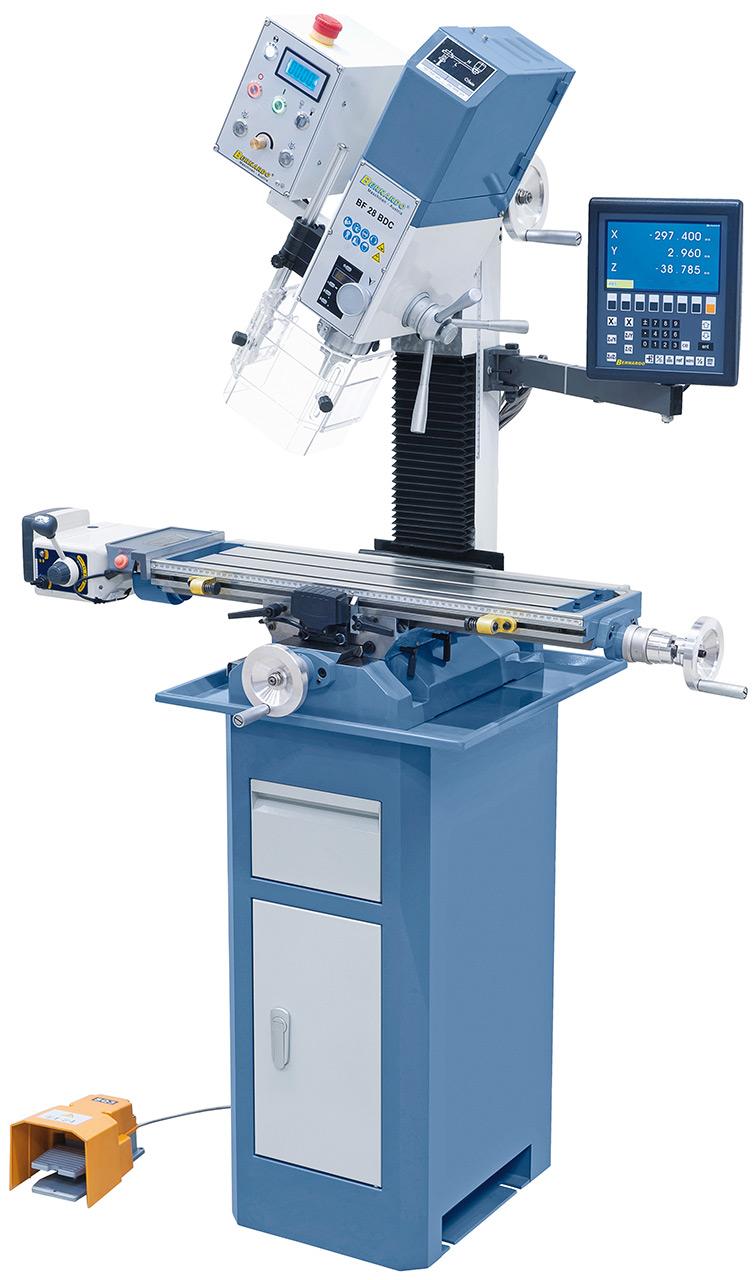

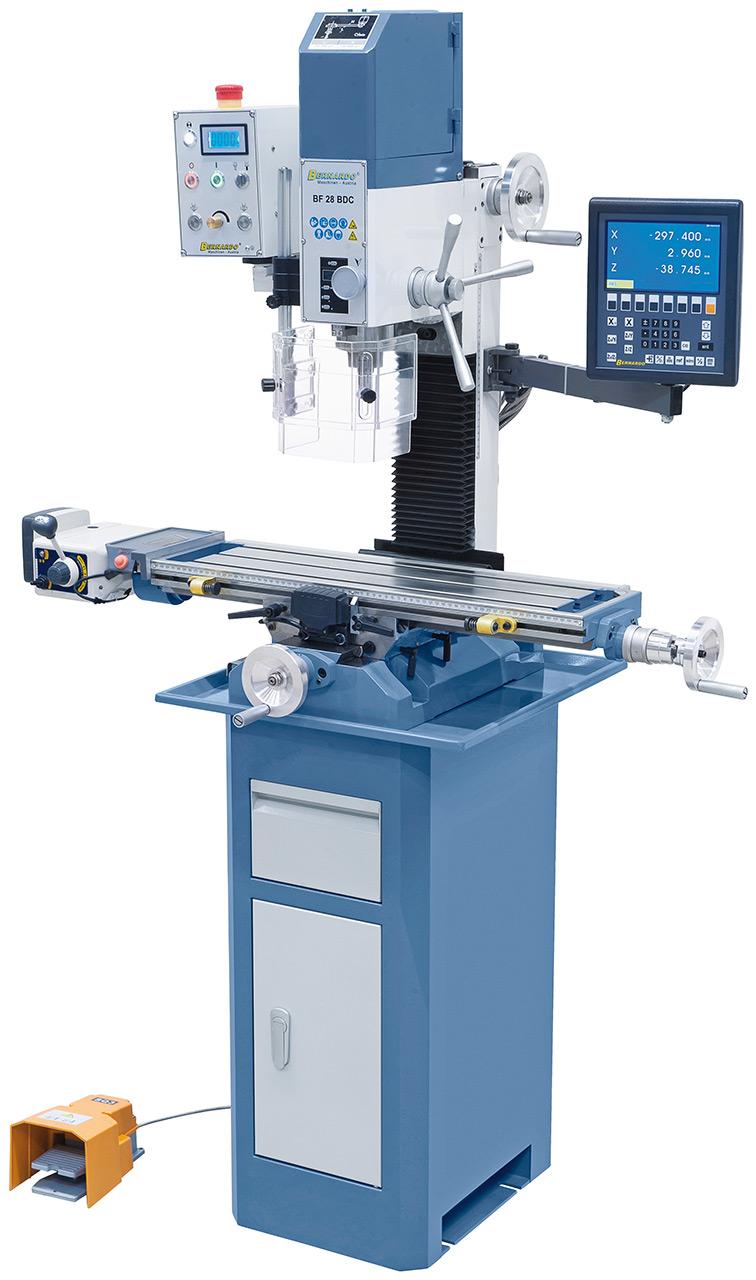

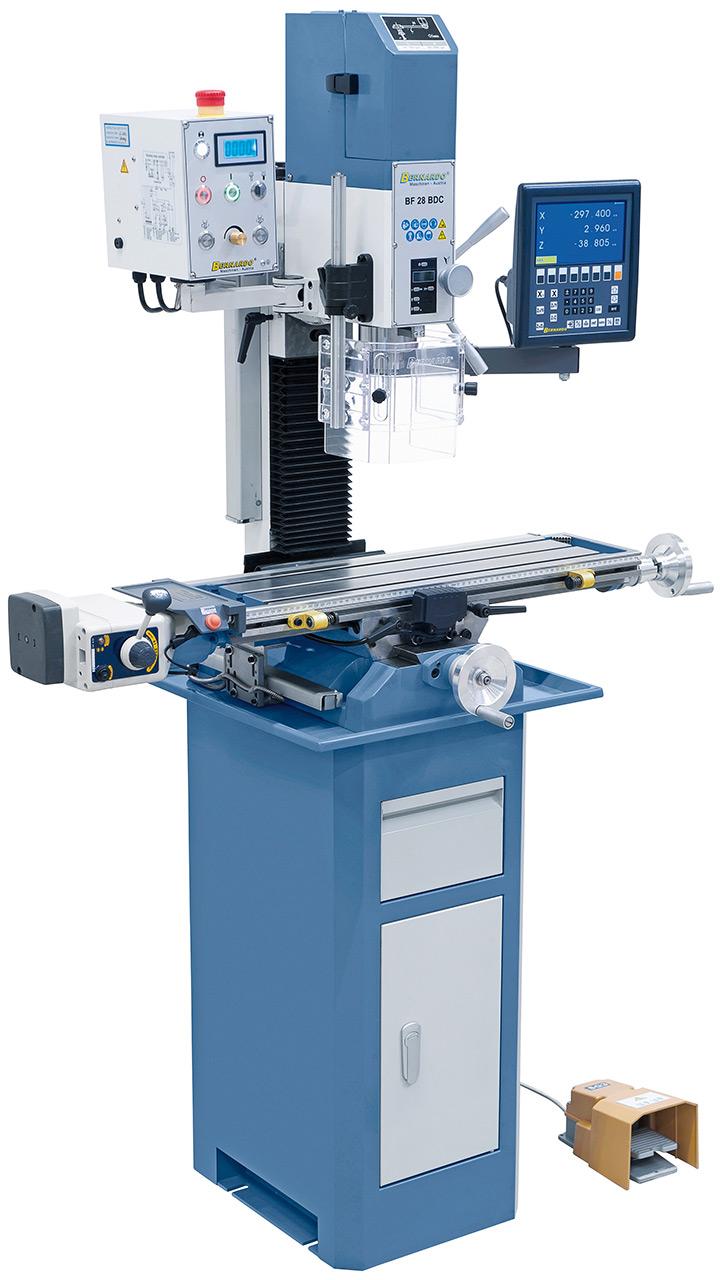

02-1114 Bernardo Bohr- und Fräsmaschinen BF 28 BDC mit Vorschub inkl. 3-Achs-Digitalanzeige
02-1114 Bernardo Bohr- und Fräsmaschinen BF 28 BDC mit Vorschub inkl. 3-Achs-Digitalanzeige
Beschreibung:Die Bohr- und Fräsmaschine BF 28 BDC ist serienmäßig mit einem hochwertigem Gleichstrommotor ausgestattet. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim professionellen Anwender, im Modellbau, aber auch im Ausbildungsbereich.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:
Beidseitig schwenkbarer Fräskopf von -90° bis +90°.

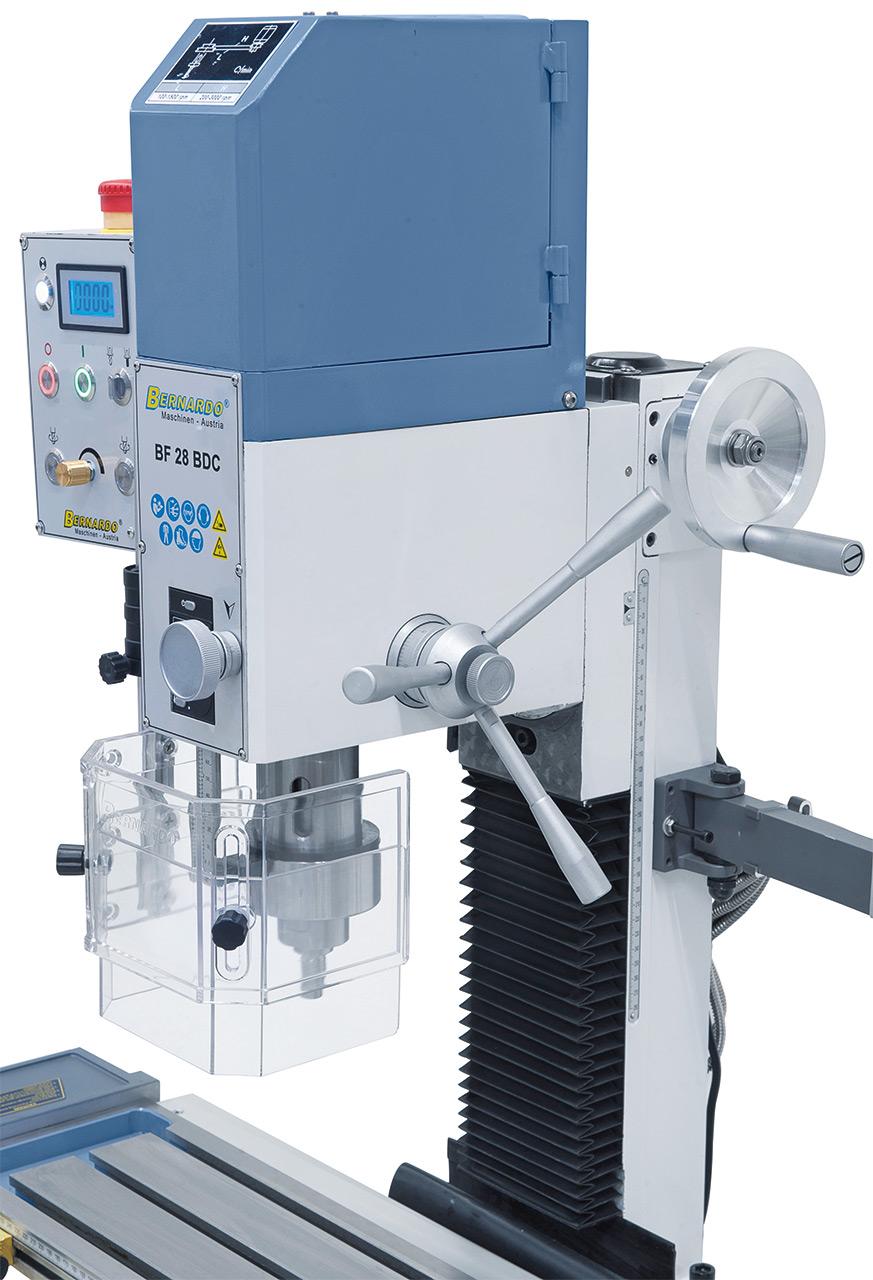

Großdimensionierter Sterngriff für leichte Pinolenzustellung beim Bohren, Handrad für Feinzustellung beim Fräsen.
Digitale Drehzahl- und Bohrtiefen-anzeige im Lieferumfang enthalten.
Digitalanzeige Bernardo ES-12 V in x-, y- und z-Achse ist im Lieferumfang enthalten

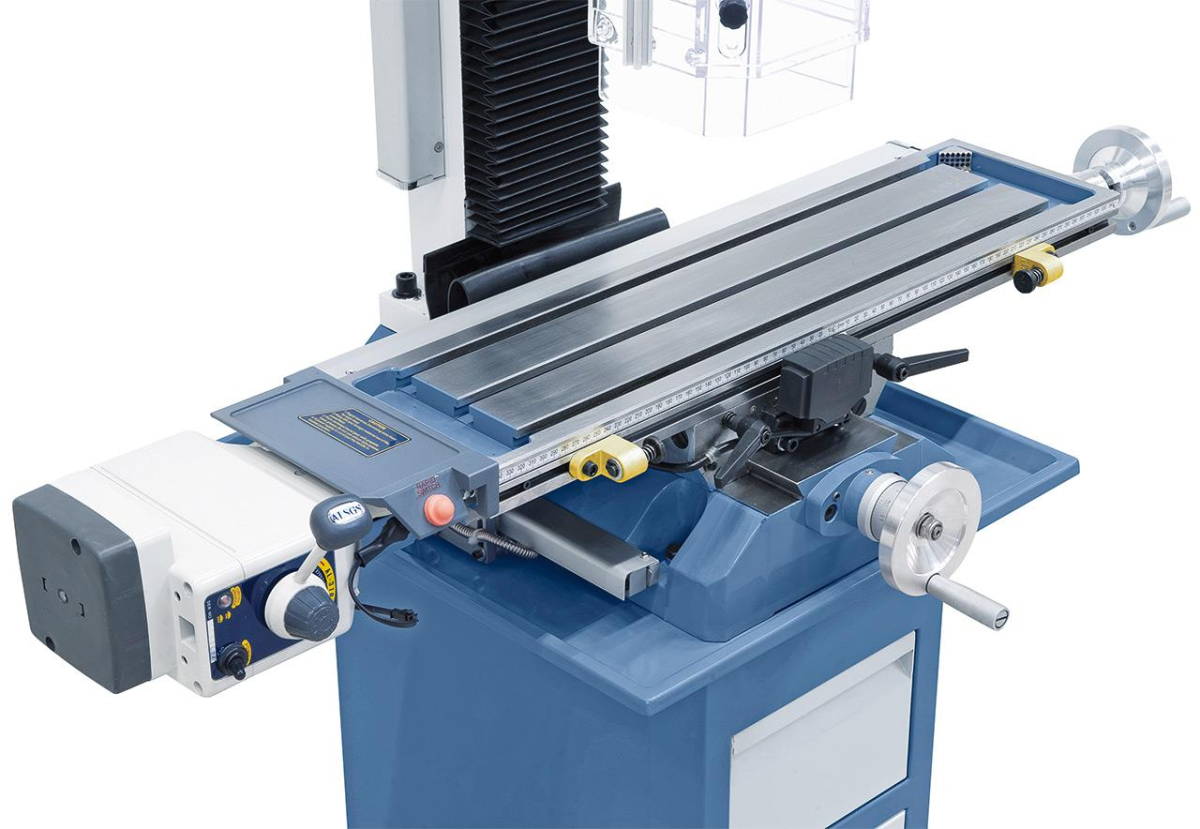

Präzise oberflächenbearbeiteter Kreuztisch mit 3 T-Nuten.
Beschreibung:Die Bohr- und Fräsmaschine BF 28 BDC ist serienmäßig mit einem hochwertigem Gleichstrommotor ausgestattet. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim professionellen Anwender, im Modellbau, aber auch im Ausbildungsbereich.
Features:
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln, ...
- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- Serienmäßig mit Fußpedal zum Ändern der Drehrichtung beim Gewindeschneiden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (?0,015 mm) der Pinole durch Präzisionslager
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Technische Spezifikation:
| Bohrleistung in Stahl | 28 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Gewindeschneiden max. | M 12 |
| Ausladung | 175 mm |
| Abstand Spindel/Tisch min./max. | 75 – 365 mm |
| Pinolenhub | 67 mm |
| Spindeldrehzahl, stufenlos | 100 – 1500 / 200 – 3000 U/min |
| Spindelaufnahme | MK 3 |
| Tischgröße | 700 x 180 mm |
| Verfahrweg (x / y) | 500 / 215 mm |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 290 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,75 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,1 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 970 x 605 x 1040 mm |
| Gewicht ca. | 130 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- X-Achsenvorschub AL 280 D
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Fußpedal
- Gewindeschneideinrichtung
- Bedienwerkzeug

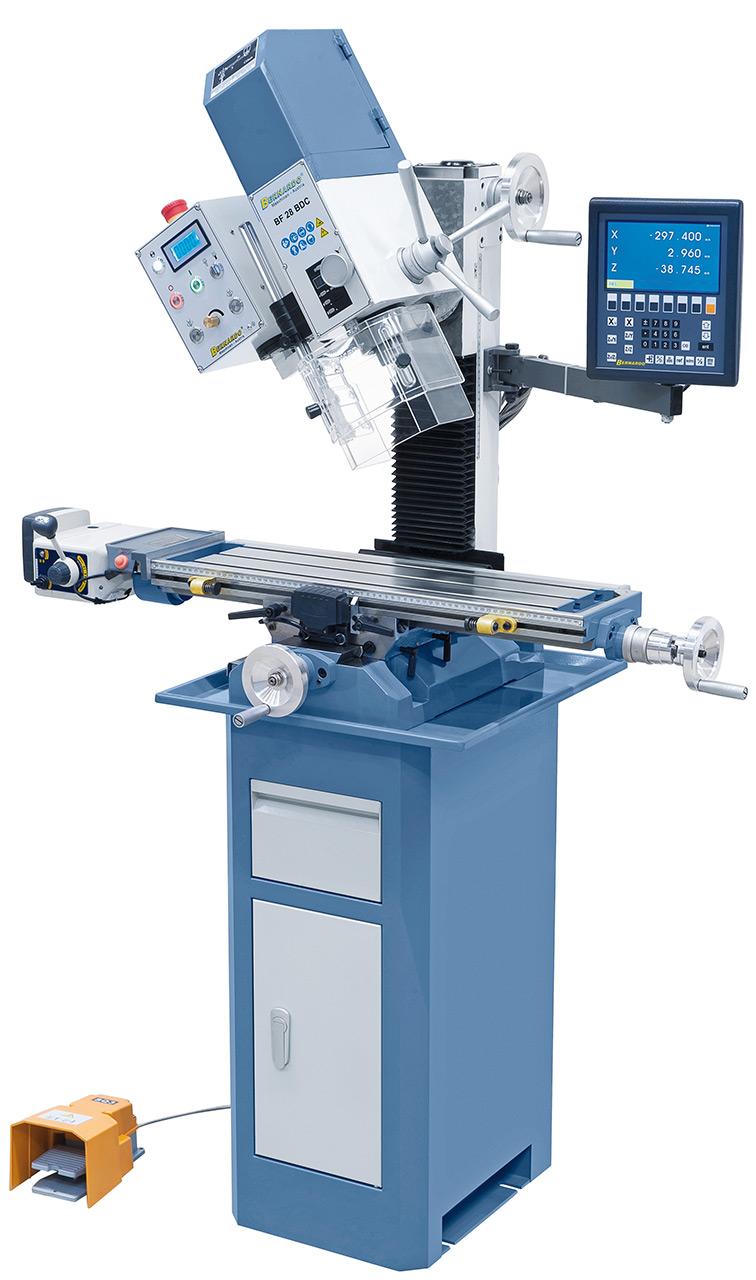

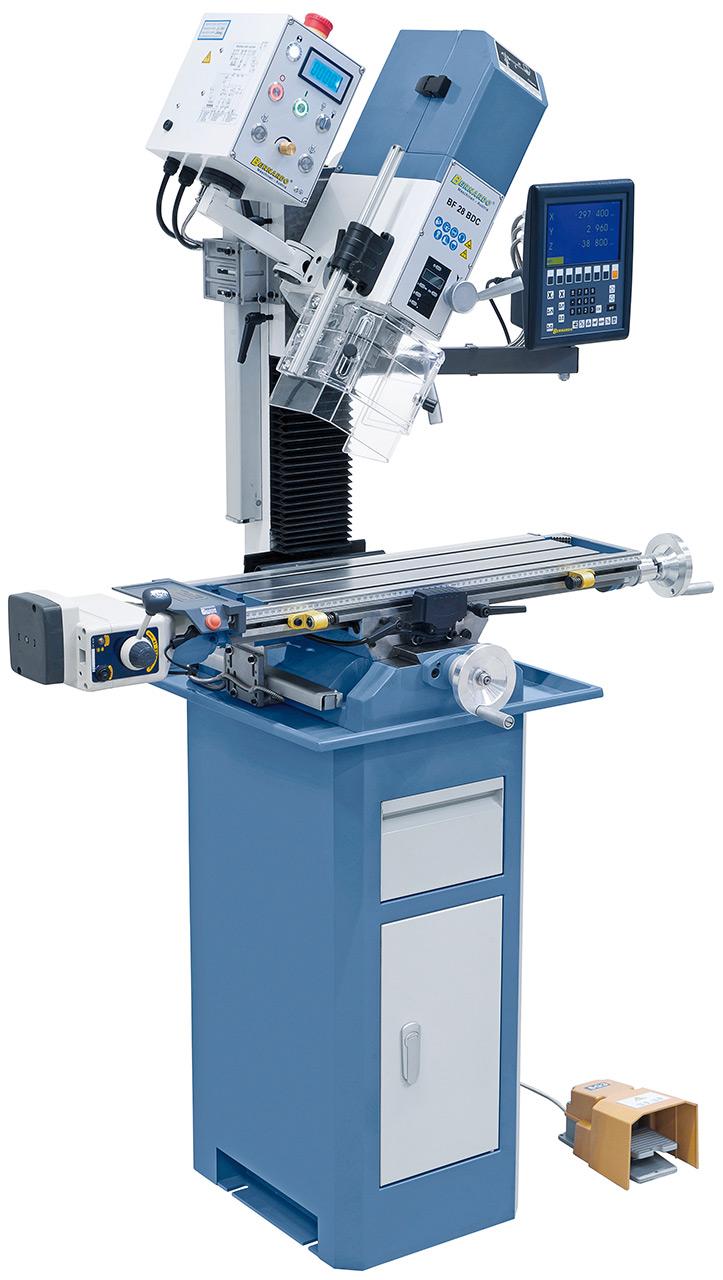

Beidseitig schwenkbarer Fräskopf von -90° bis +90°.

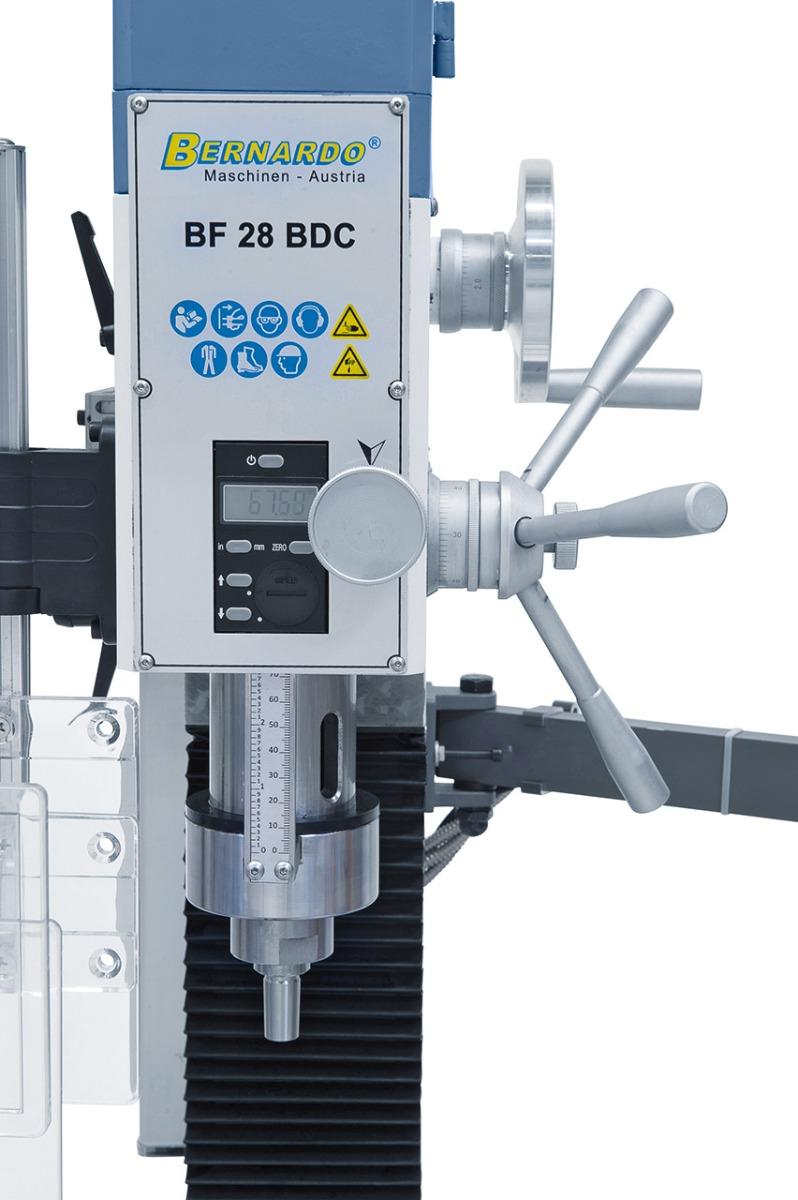

Großdimensionierter Sterngriff für leichte Pinolenzustellung beim Bohren, Handrad für Feinzustellung beim Fräsen.

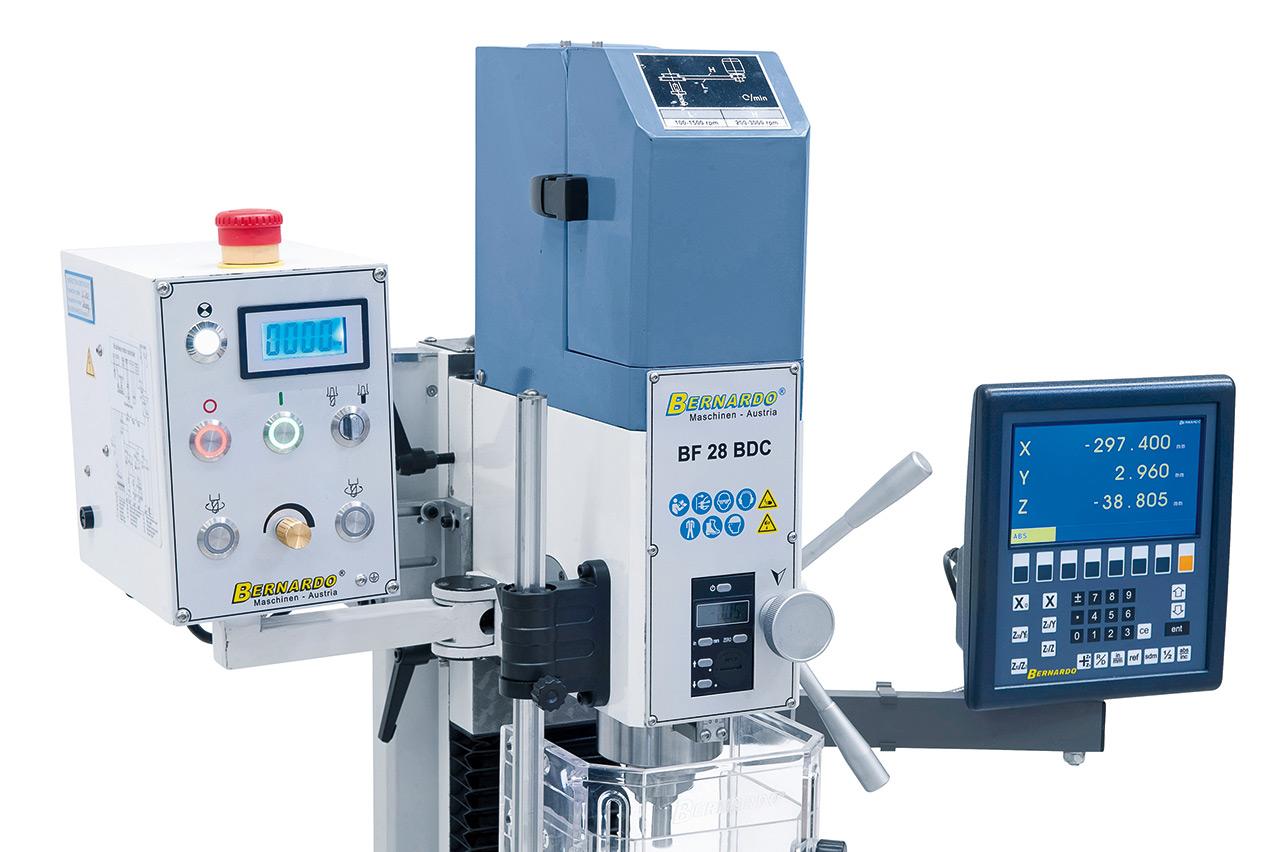

Digitale Drehzahl- und Bohrtiefen-anzeige im Lieferumfang enthalten.

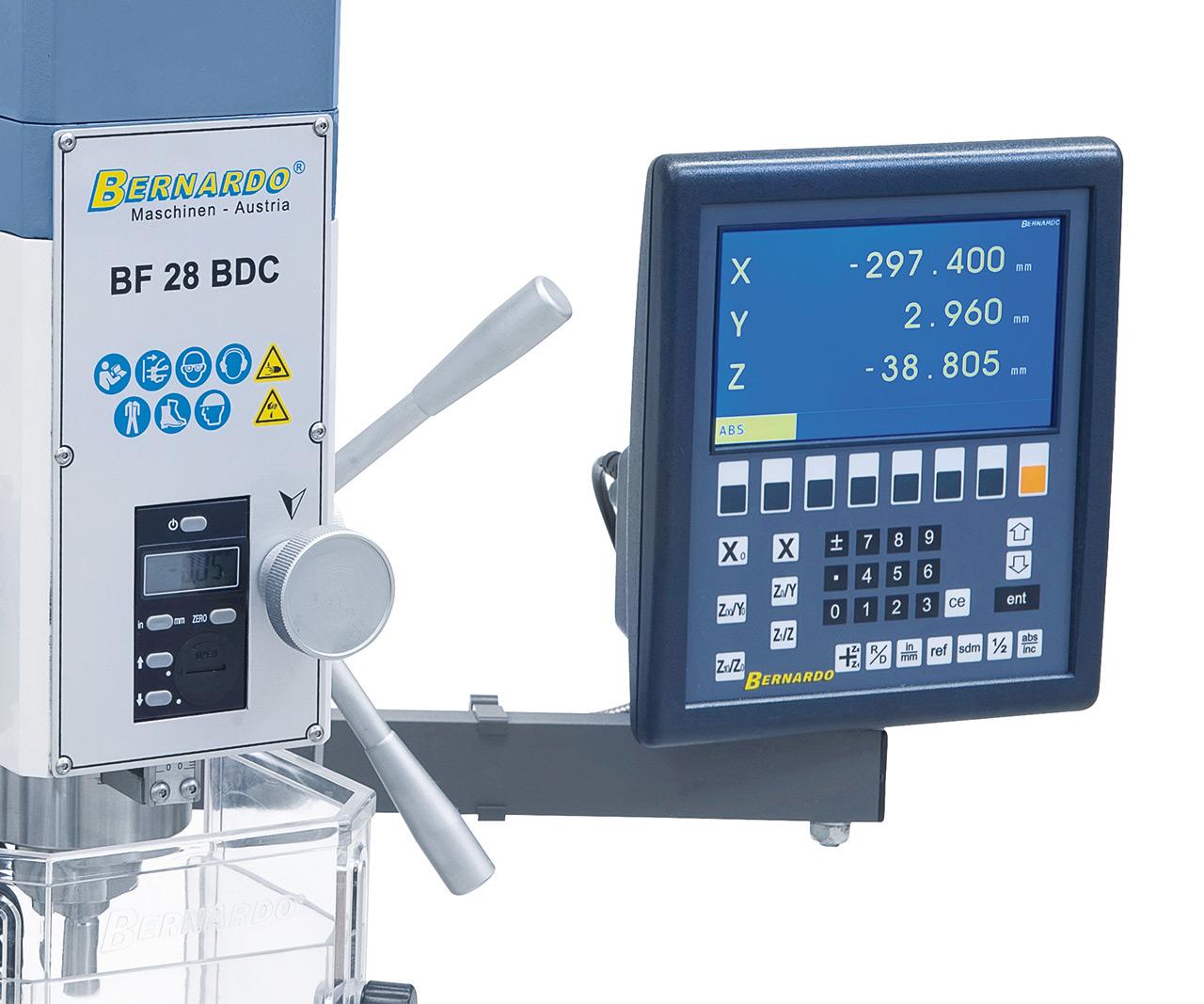

Digitalanzeige Bernardo ES-12 V in x-, y- und z-Achse ist im Lieferumfang enthalten

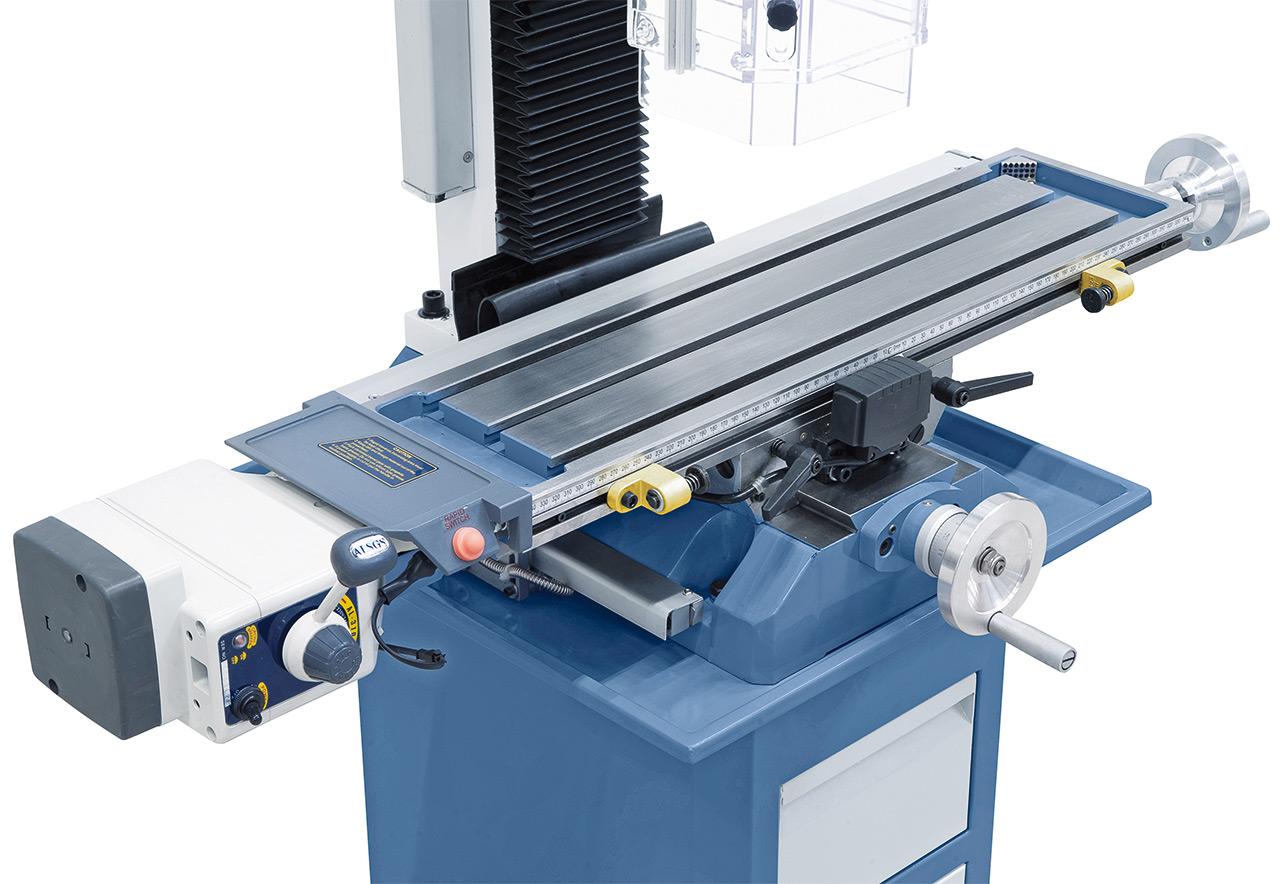

Präzise oberflächenbearbeiteter Kreuztisch mit 3 T-Nuten.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
