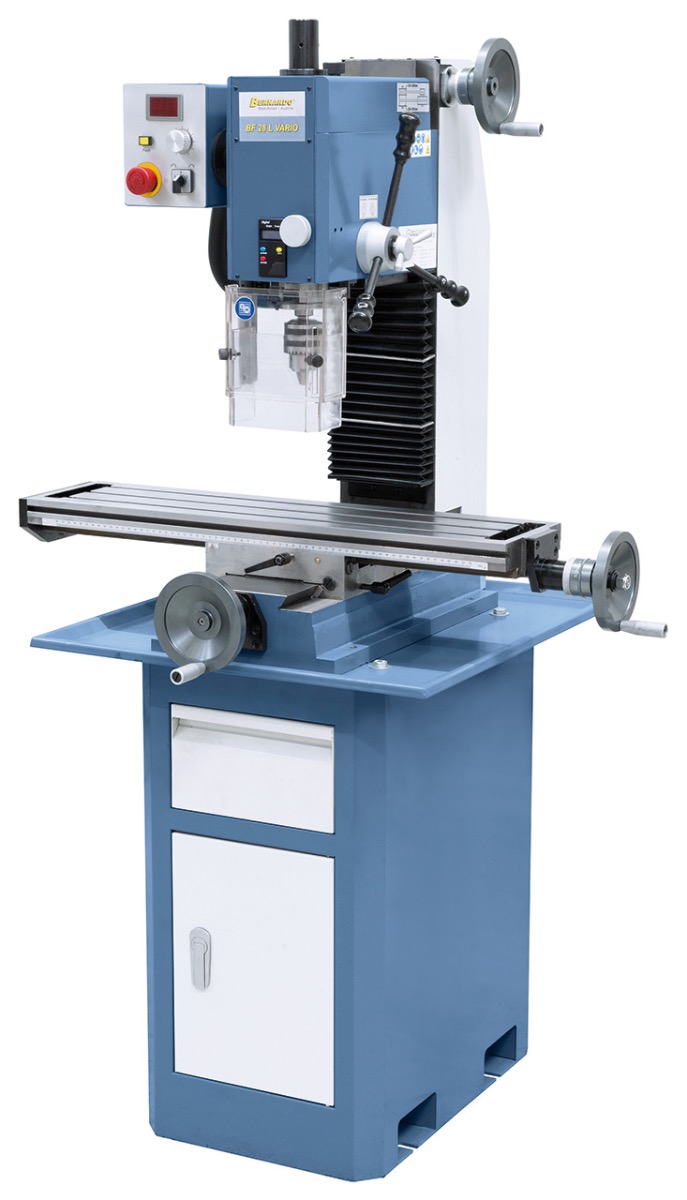

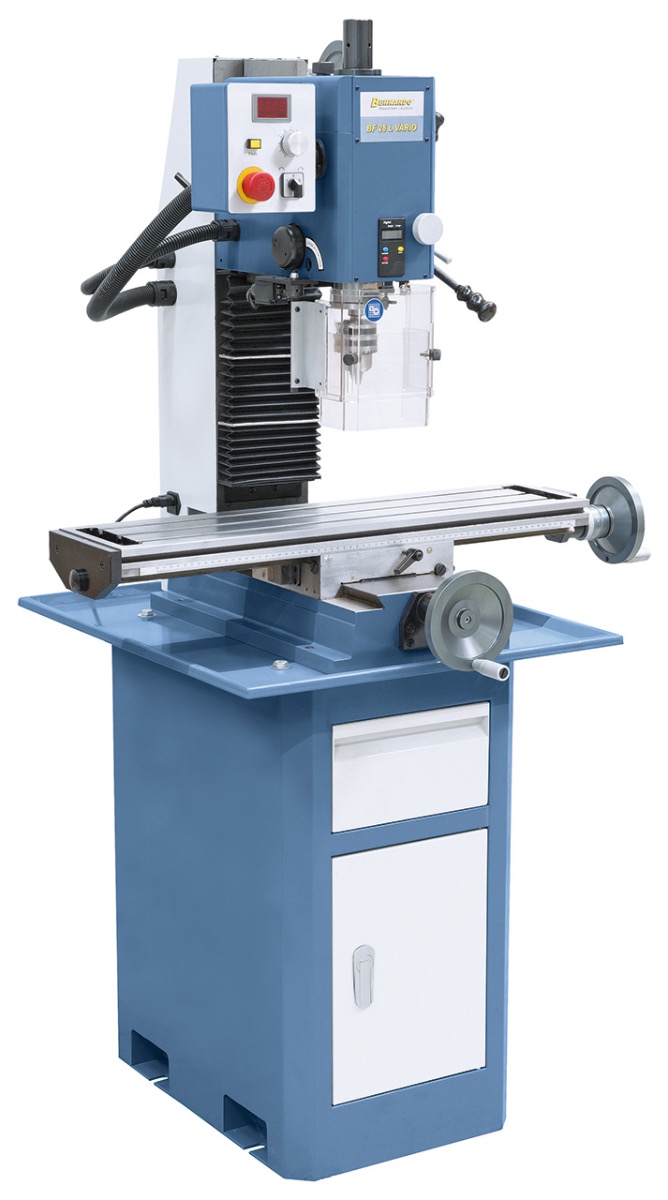

02-1000 Bernardo Bohr- und Fräsmaschinen BF 28 L Vario
02-1000 Bernardo Bohr- und Fräsmaschinen BF 28 L Vario
Beschreibung:Die Bohr- und Fräsmaschine BF 28 L Vario ist bereits in der Grundausstattung mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet. Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
Features:
Technische Spezifikation:
Lieferumfang:

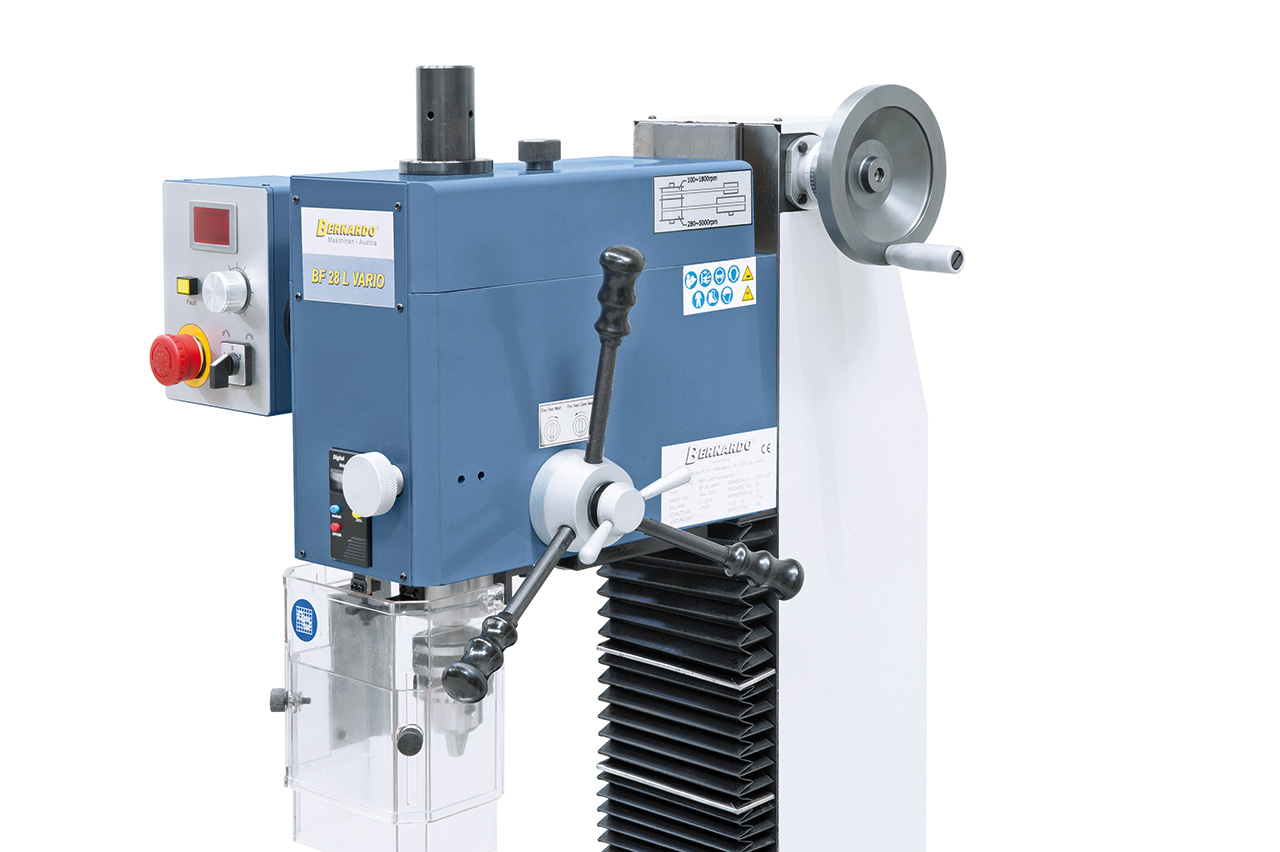

Großdimensionierter Sterngriff für leichte Pinolenzustellung beim Bohren, Handrad für Feinzustellung beim Fräsen.

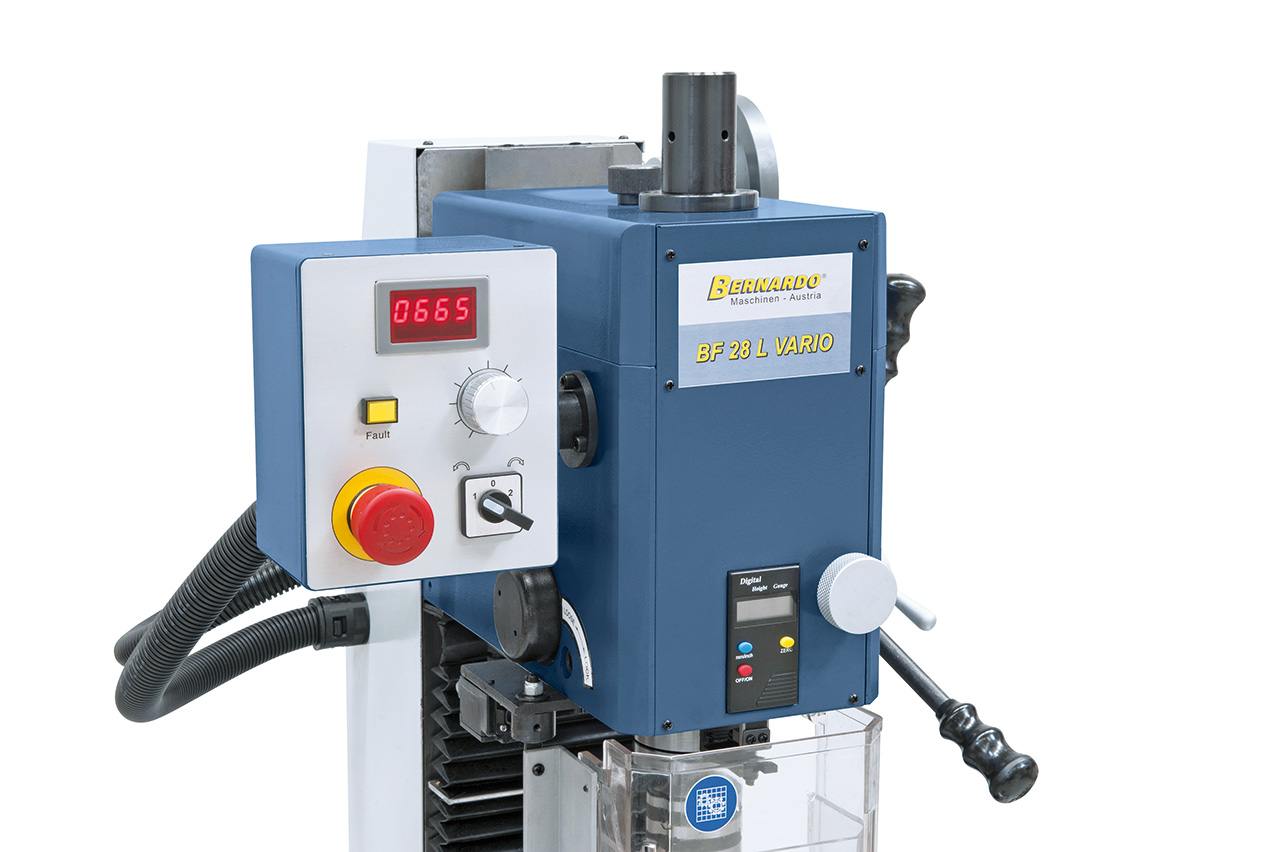

Serienmäßig mit digitaler Drehzahlanzeige und Rechts-Linkslaufeinrichtung

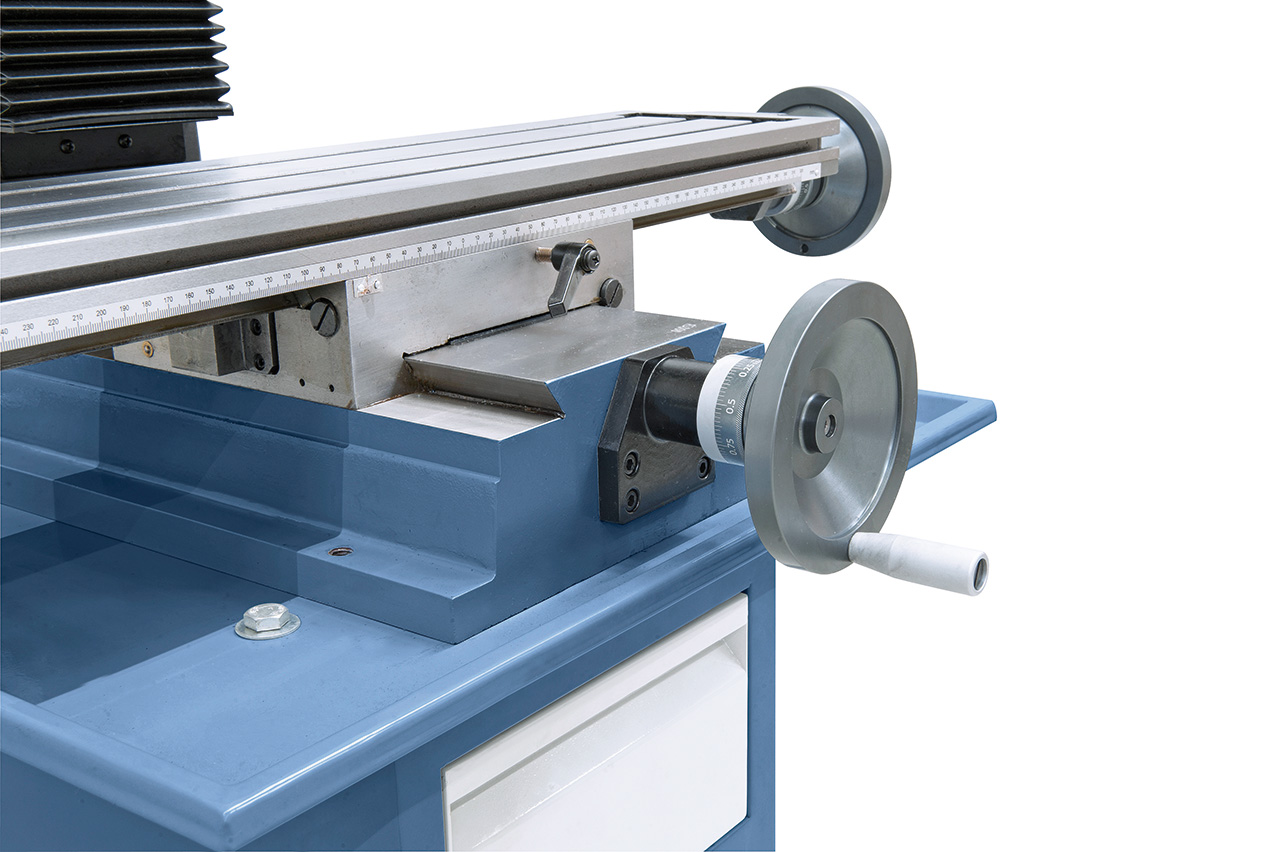

Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten

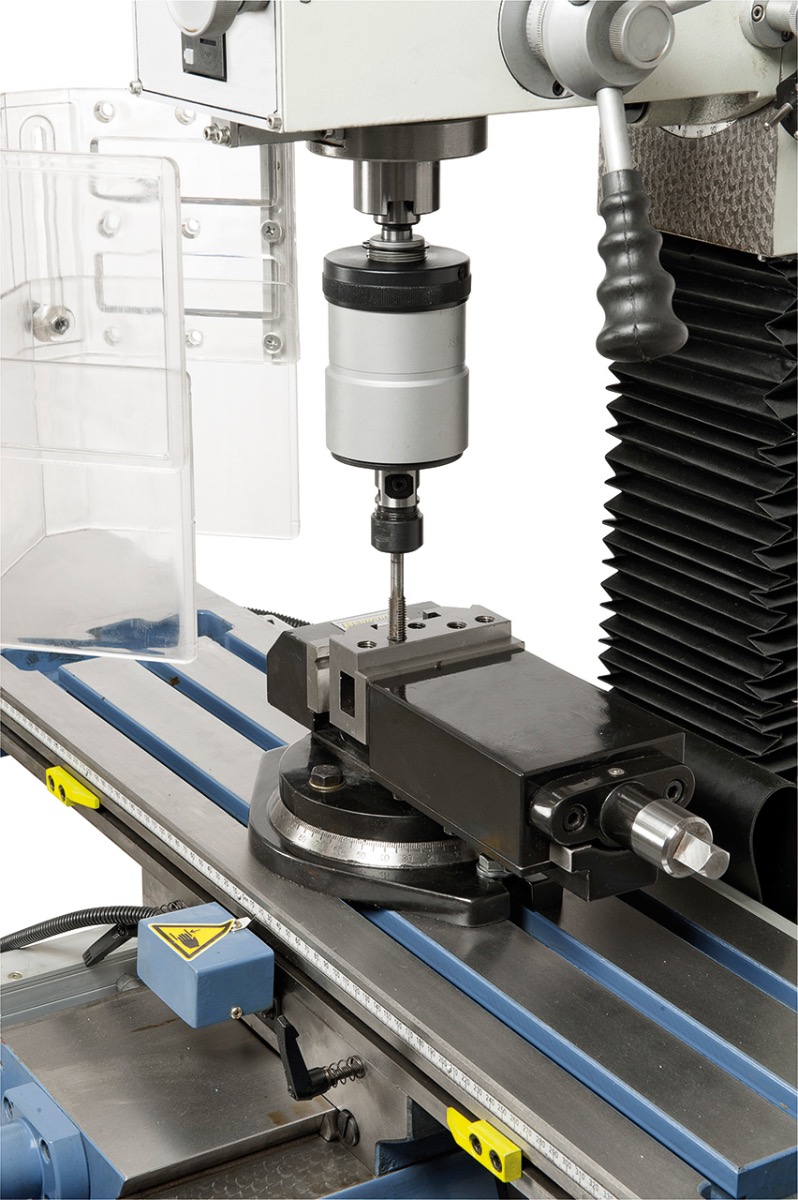

Gewindebohren

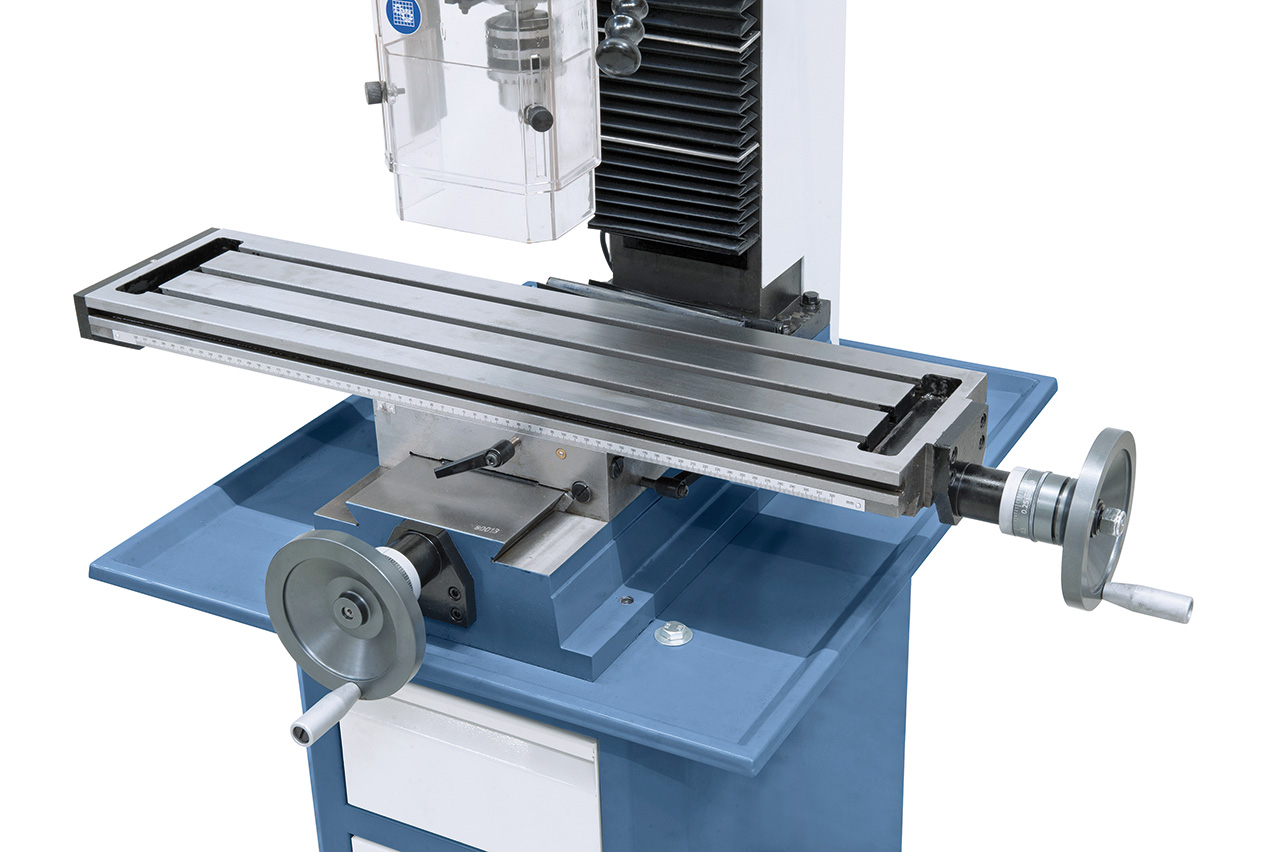

Präzise oberflächenbearbeiteter Kreuztisch mit 3 T-Nuten

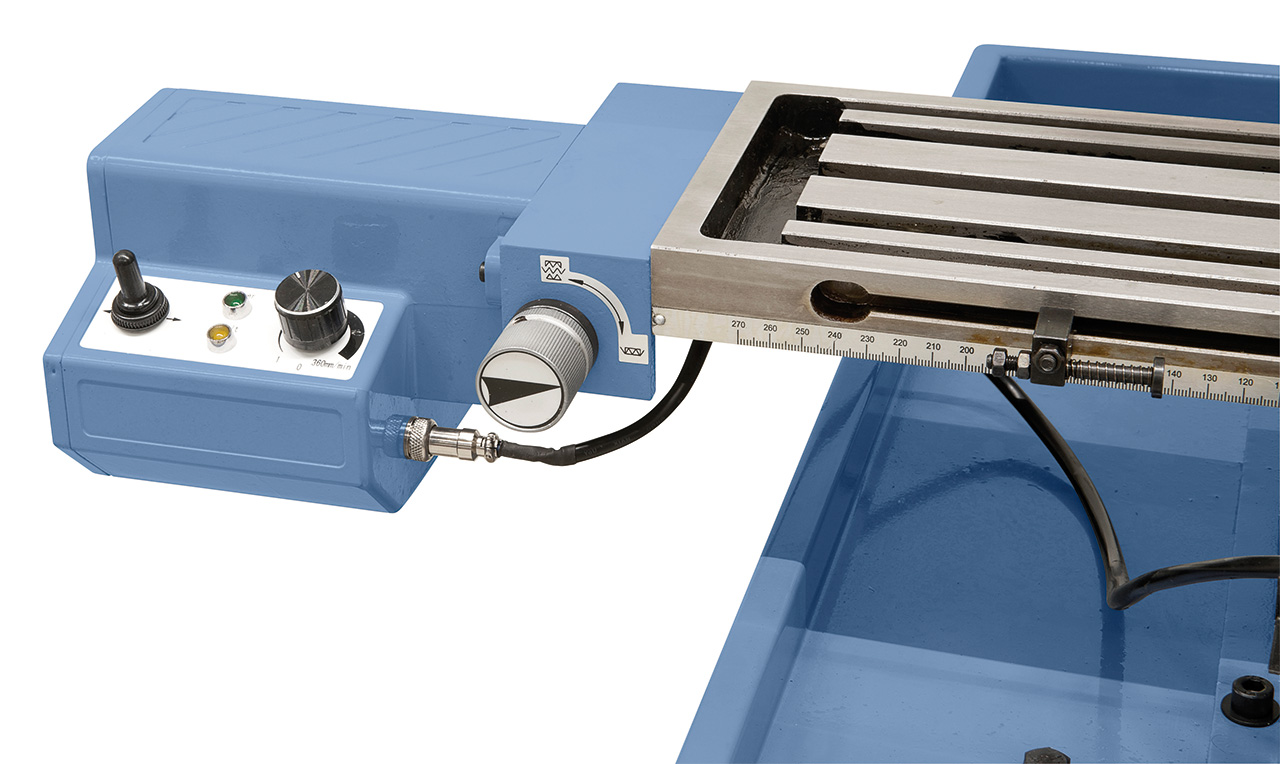

Für erhöhten Bedienkomfort optional mit stufenlos regelbarem Frästischvorschub FTV 9.
Beschreibung:Die Bohr- und Fräsmaschine BF 28 L Vario ist bereits in der Grundausstattung mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet. Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
Features:
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen, ...
- Serienmäßig mit Rechts-Linkslaufeinrichtung und digitaler Pinolenhubanzeige
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (? 0,015 mm)
- Serienmäßig mit Gewindeschneideinrichtung
- Ergonomisch angebrachte Schalt- und Bedienelemente
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Hohe Laufruhe durch geschliffene Getriebezahnräder
- Großer Drehzahlbereich (2 Stufen) von 100 - 5000 U/min
Technische Spezifikation:
| Bohrleistung in Stahl | 28 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Gewindeschneiden max. | M 20 |
| Ausladung | 210 mm |
| Abstand Spindel/Tisch min./max. | 110 – 375 mm |
| Pinolenhub | 78 mm |
| Spindeldrehzahl, stufenlos | 100 – 1800 / 280 – 5000 U/min |
| Spindelaufnahme | MK 3 |
| Tischgröße | 740 x 180 mm |
| Verfahrweg (x / y) | 500 / 220 mm |
| Höhenverstellung Fräskopf | 265 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 1,1 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,6 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 970 x 770 x 940 mm |
| Gewicht ca. | 143 kg |
| * ohne Untergestell |
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Großdimensionierter Sterngriff für leichte Pinolenzustellung beim Bohren, Handrad für Feinzustellung beim Fräsen.
Serienmäßig mit digitaler Drehzahlanzeige und Rechts-Linkslaufeinrichtung
Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
Gewindebohren
Präzise oberflächenbearbeiteter Kreuztisch mit 3 T-Nuten
Für erhöhten Bedienkomfort optional mit stufenlos regelbarem Frästischvorschub FTV 9.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
