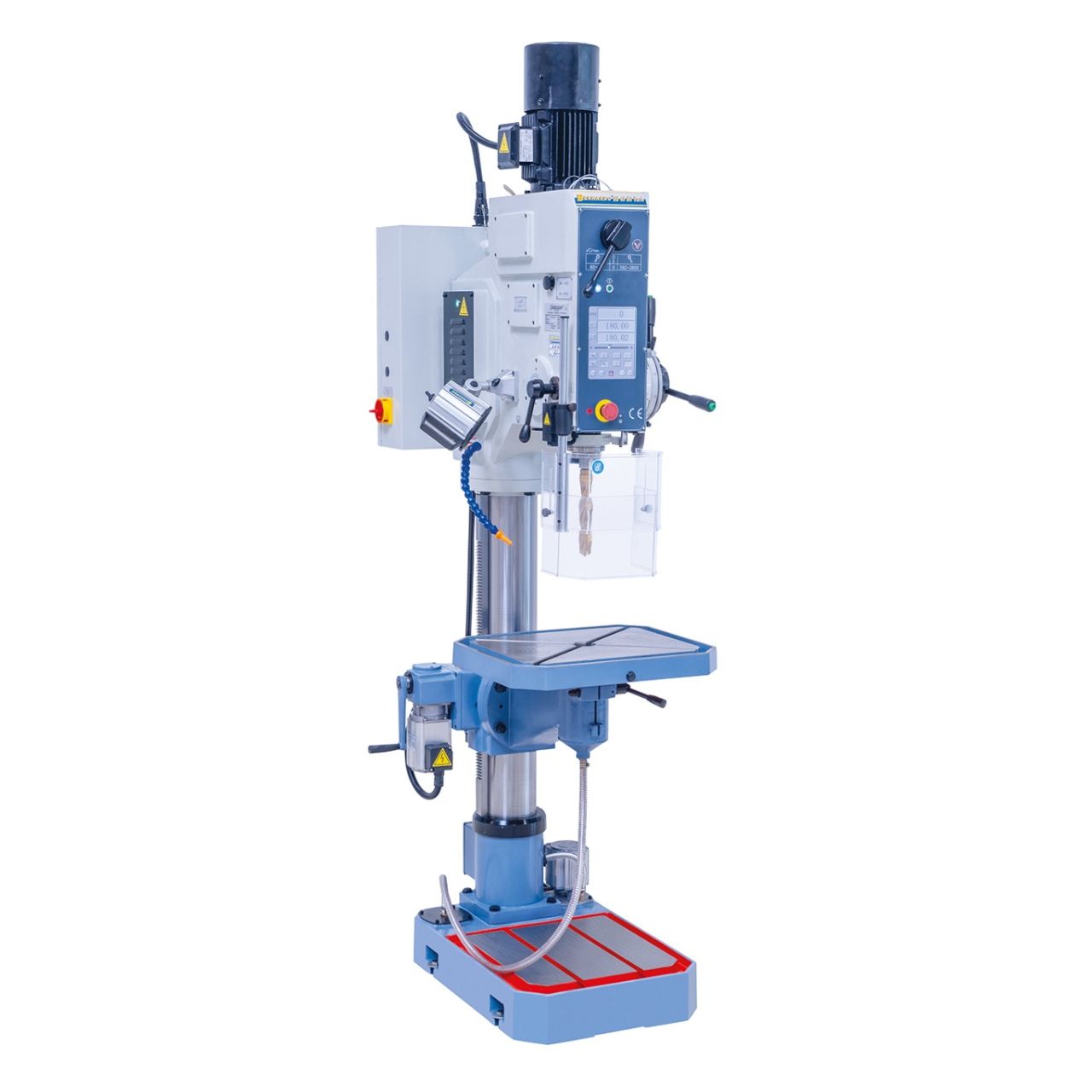

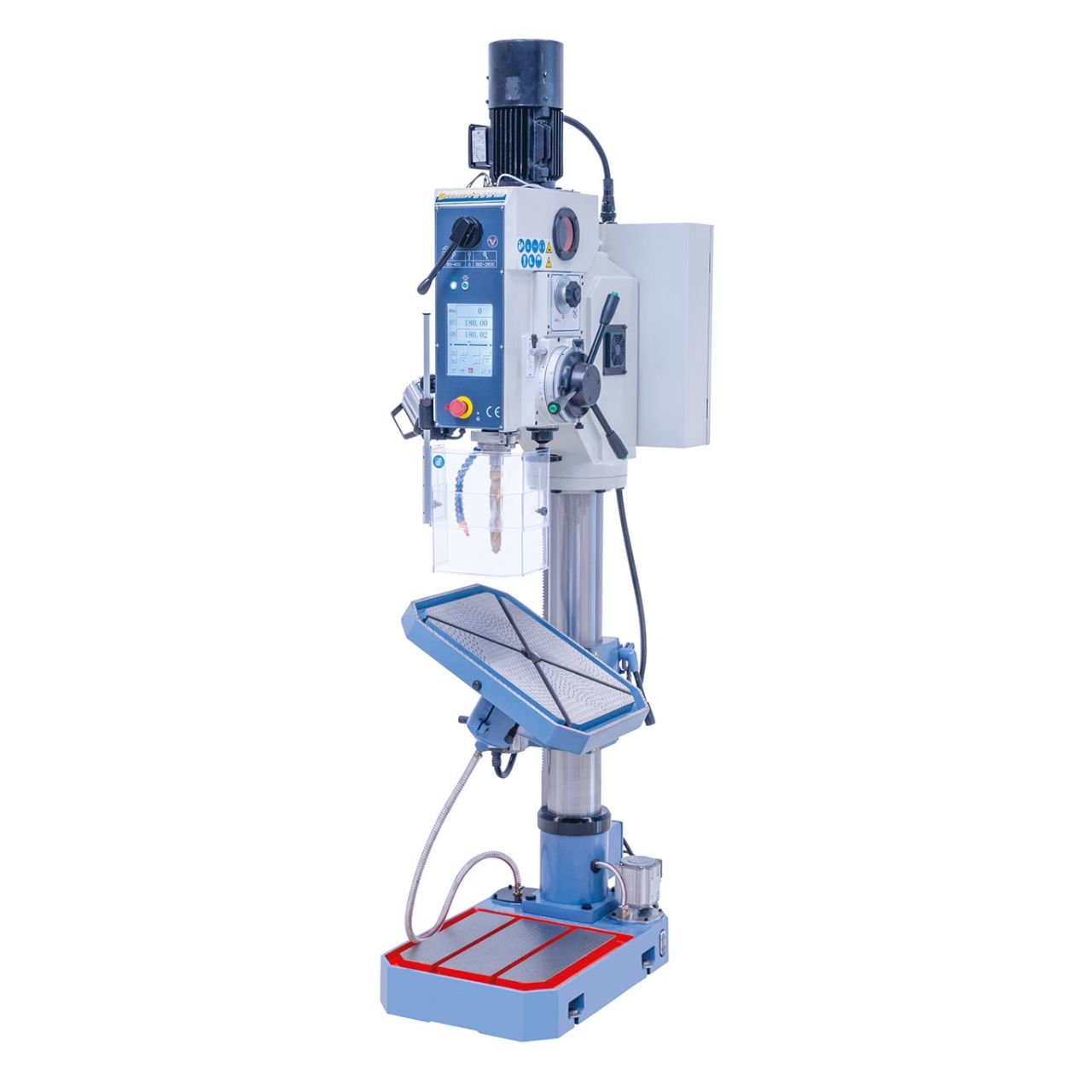

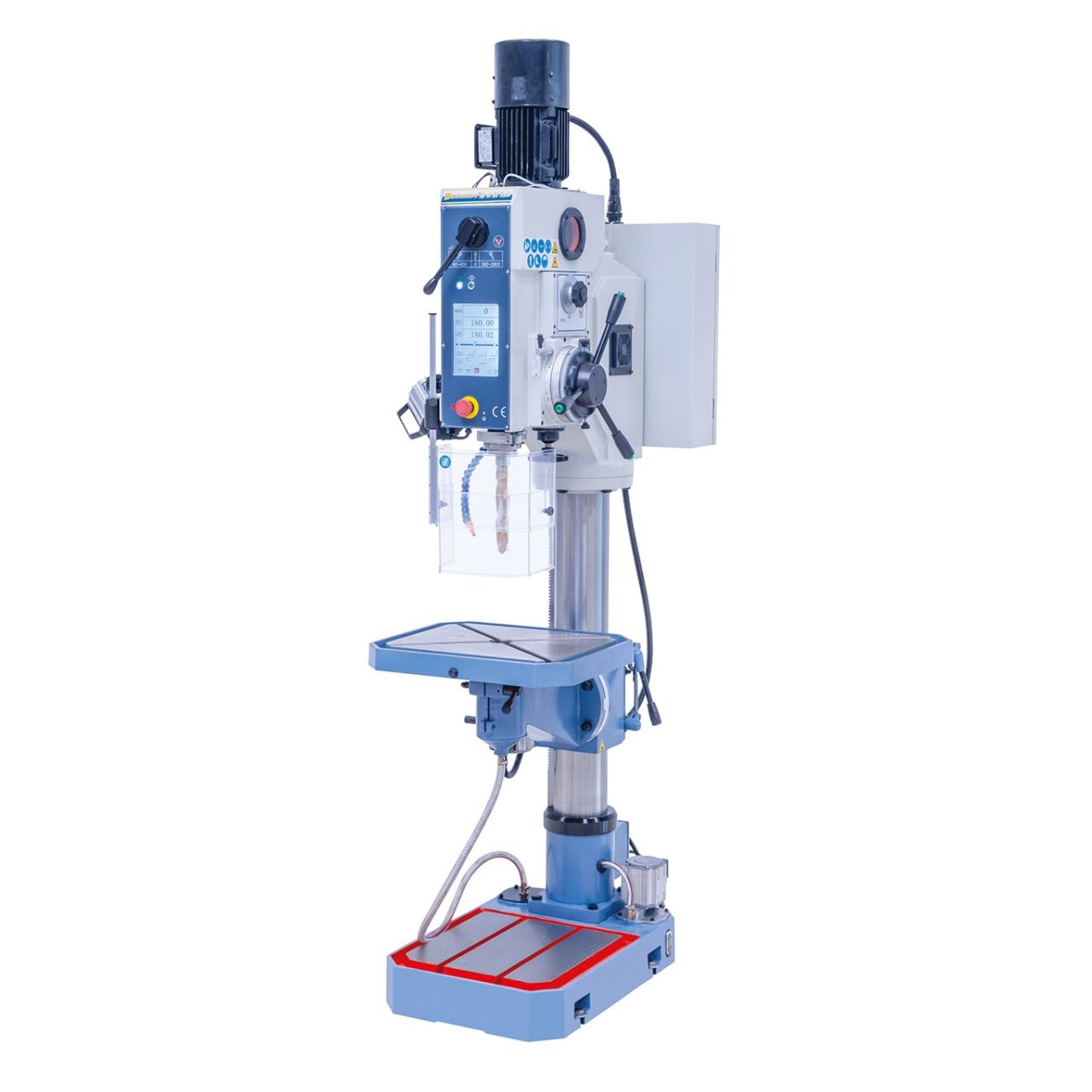

01-1308XL0 Bernardo Getriebebohrmaschine GB 45 NC Vario
01-1308XL0 Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl GB 45 NC Vario
Beschreibung:Die Getriebebohrmaschine GB 40 NC Vario ist serienmäßig mit einem motorischen Tischhub ausgestattet. Die Digitalanzeige für die Bohrtiefe bzw. Drehzahl, der elektromechanische Spindelvorschub sowie die stufenlose Drehzahlregelung werten die Maschine weiter auf.
Features:
Technische Spezifikation:
Lieferumfang:
A nagyszabásúra méretezett fúróasztal -45°-tól +45°-ig elfordítható
A precíz munka érdekében a gép sorozatszer?en automatikus orsó el?retolóval, valamint digitális fúrásmélység mutatóval felszerelt
Az el?téthajtás révén egyszer? a hajtóm?fokozat megválasztása, a kívánt fordulatszám a kijelz?n beállítható.
Beschreibung:Die Getriebebohrmaschine GB 40 NC Vario ist serienmäßig mit einem motorischen Tischhub ausgestattet. Die Digitalanzeige für die Bohrtiefe bzw. Drehzahl, der elektromechanische Spindelvorschub sowie die stufenlose Drehzahlregelung werten die Maschine weiter auf.
Features:
- Stufenlose Drehzahlregelung, eingestellte Drehzahl wird über eine Digitalanzeige abgelesen

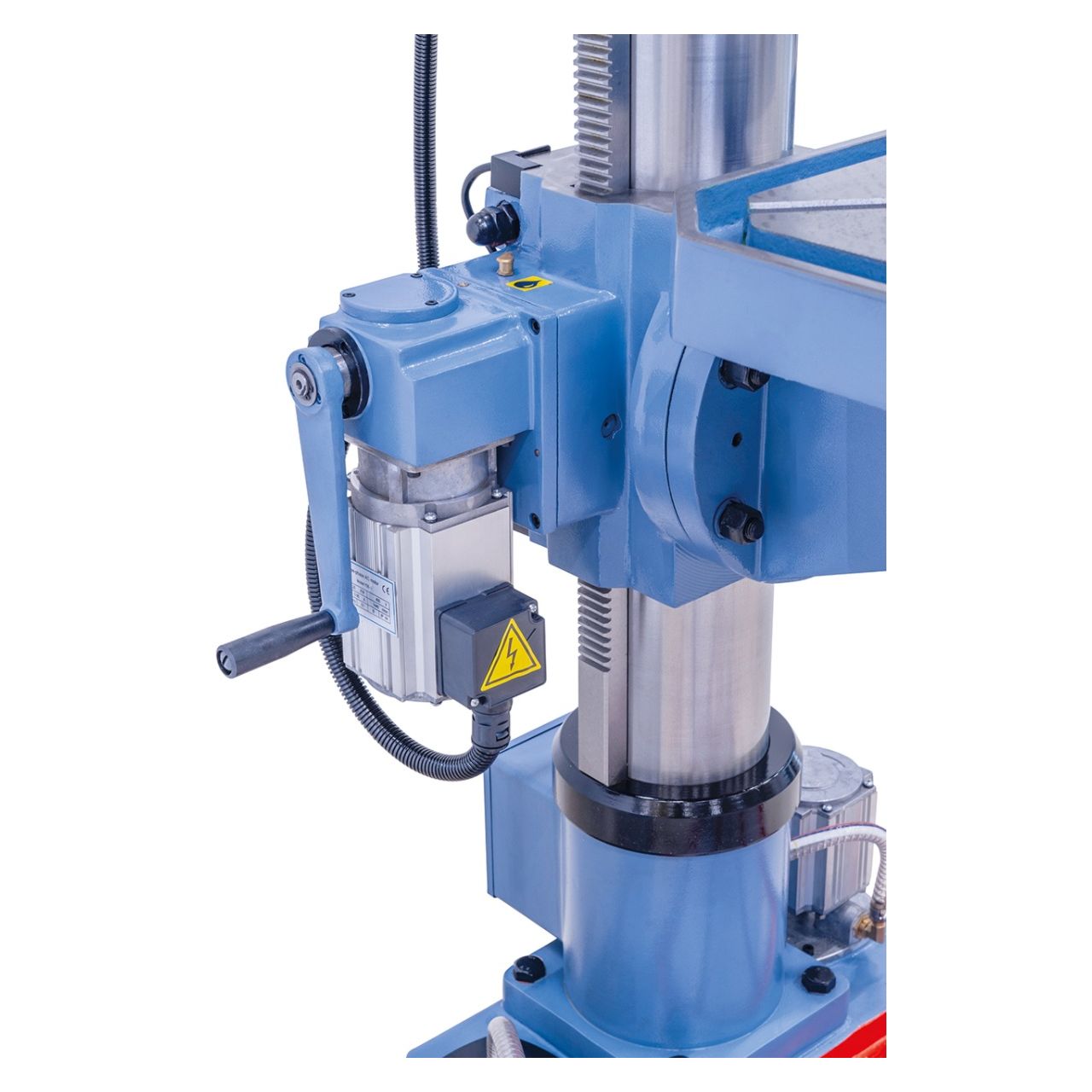

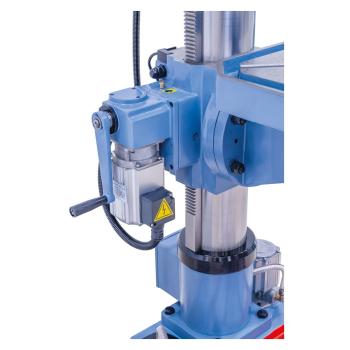

- Motorischer Tischhub zur Reduzierung der Nebenzeiten
- 4 automatische Spindelvorschübe über Elektromagnetkupplung schaltbar

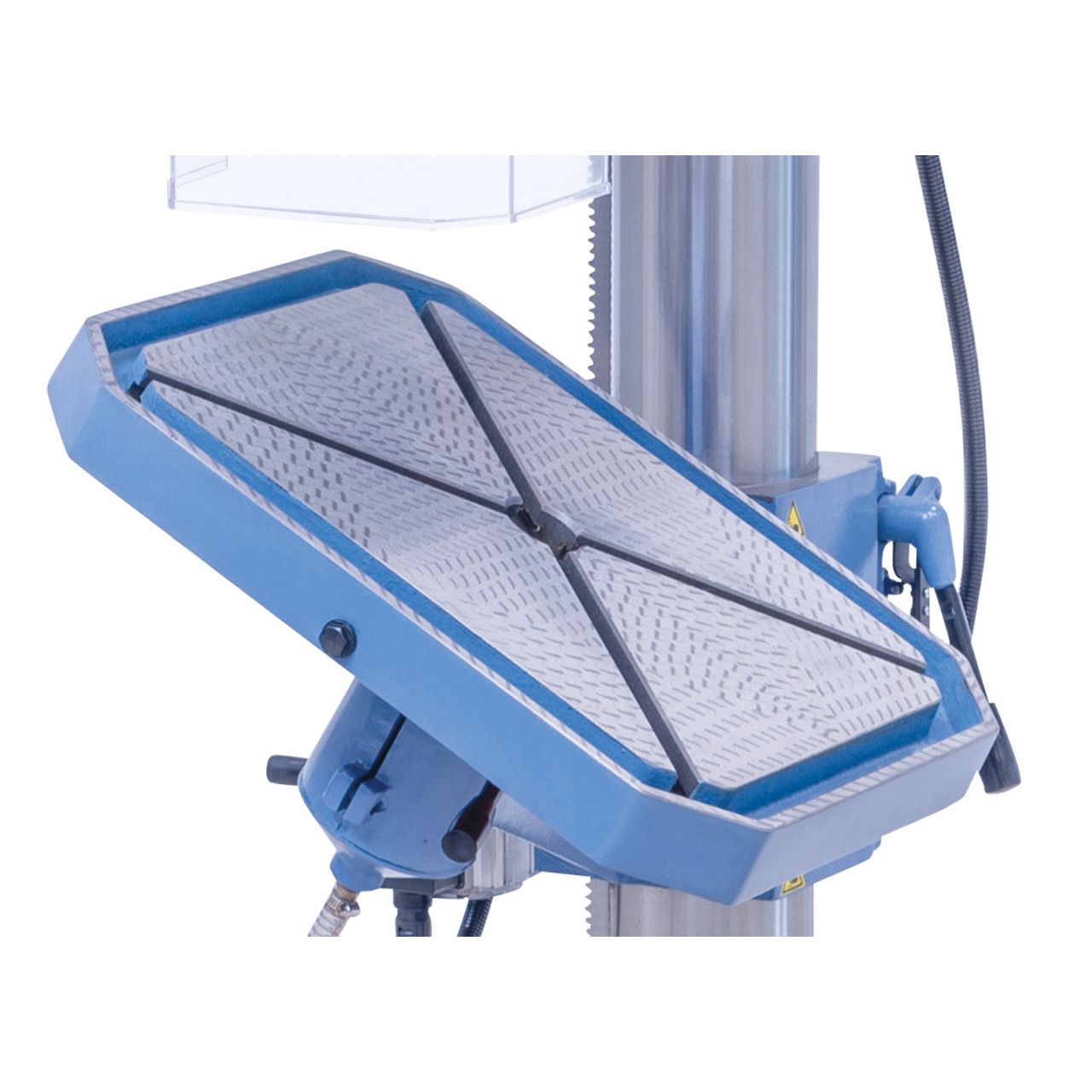

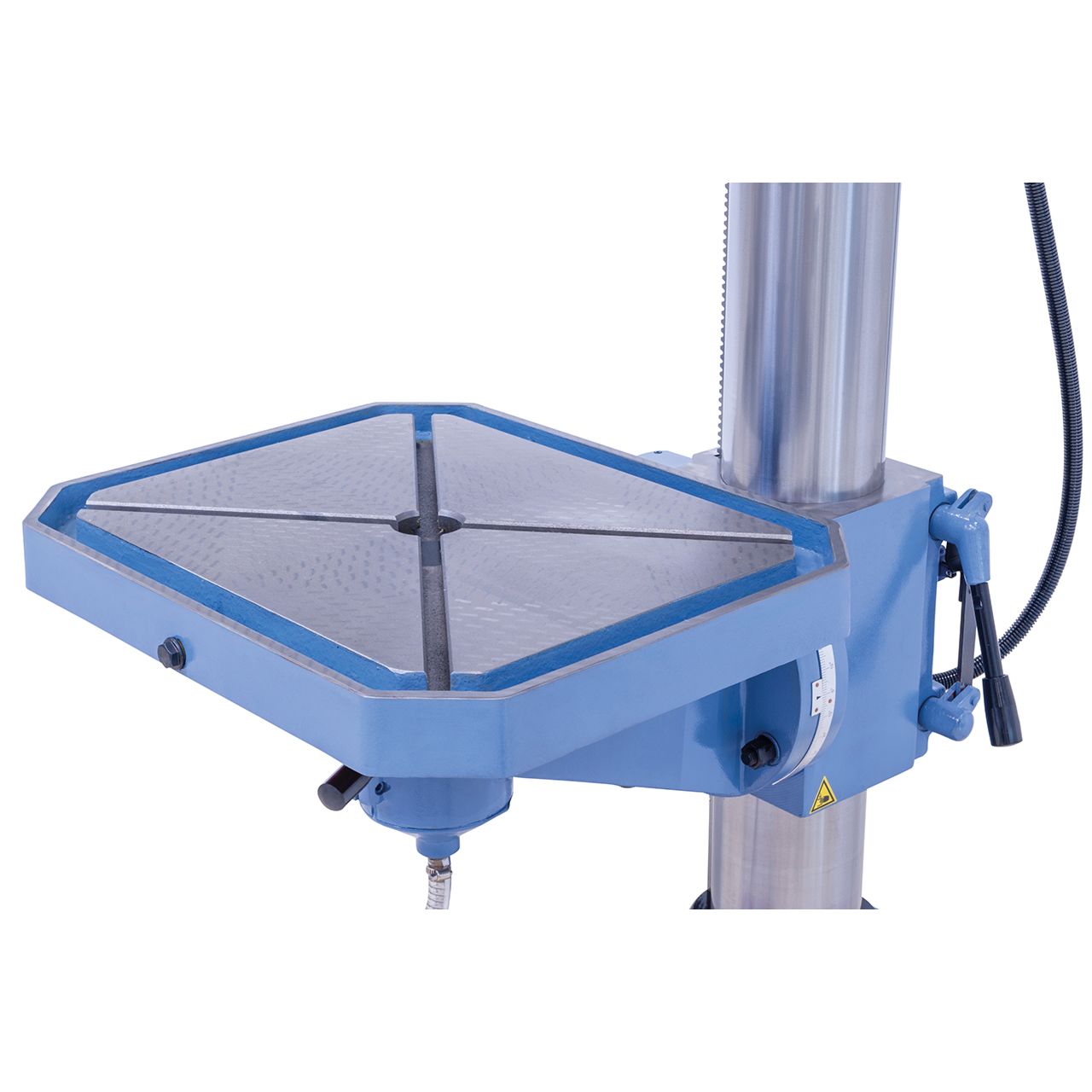

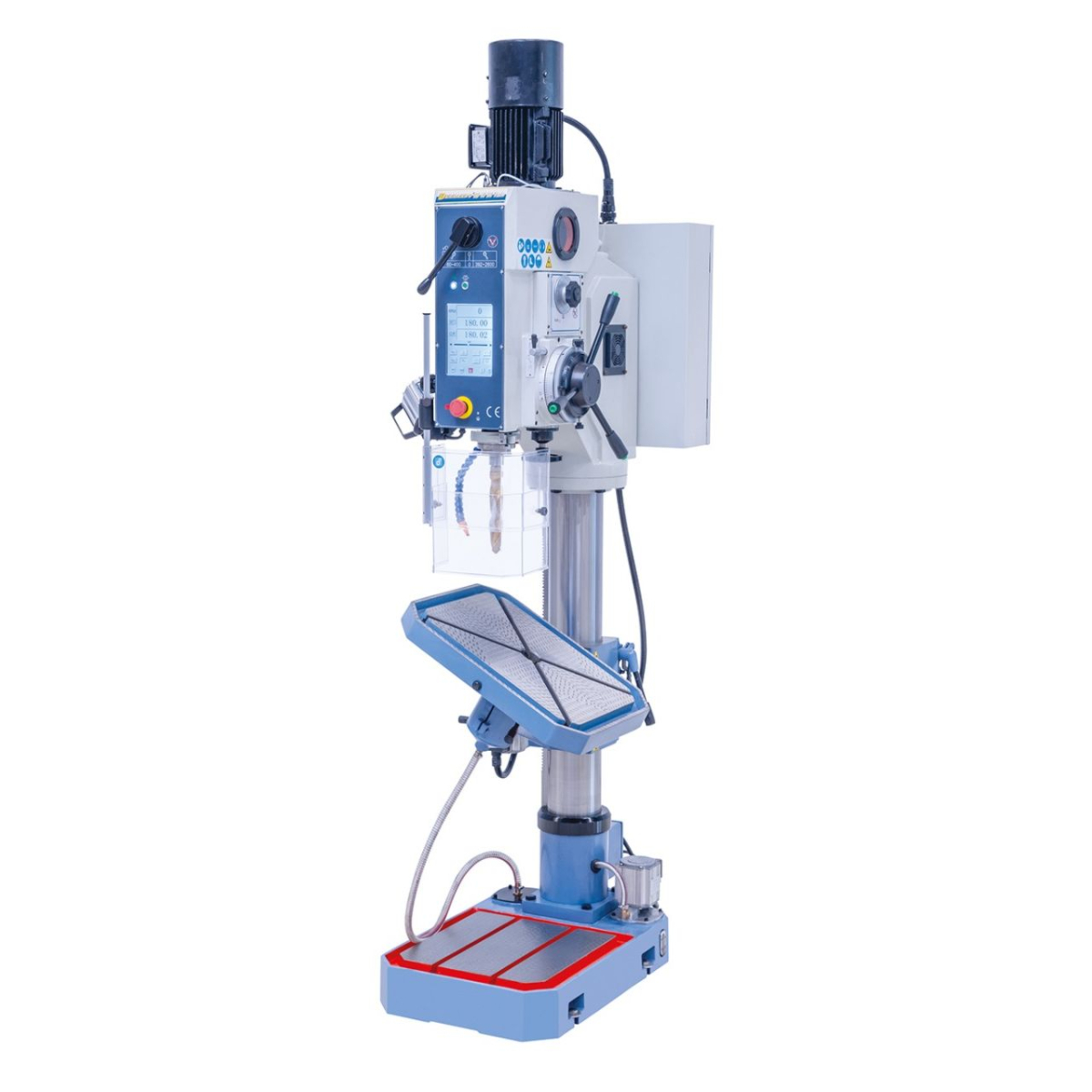

- Tisch in der Waagrechten um die Säule drehbar, schwenkbar um 45° rechts und links

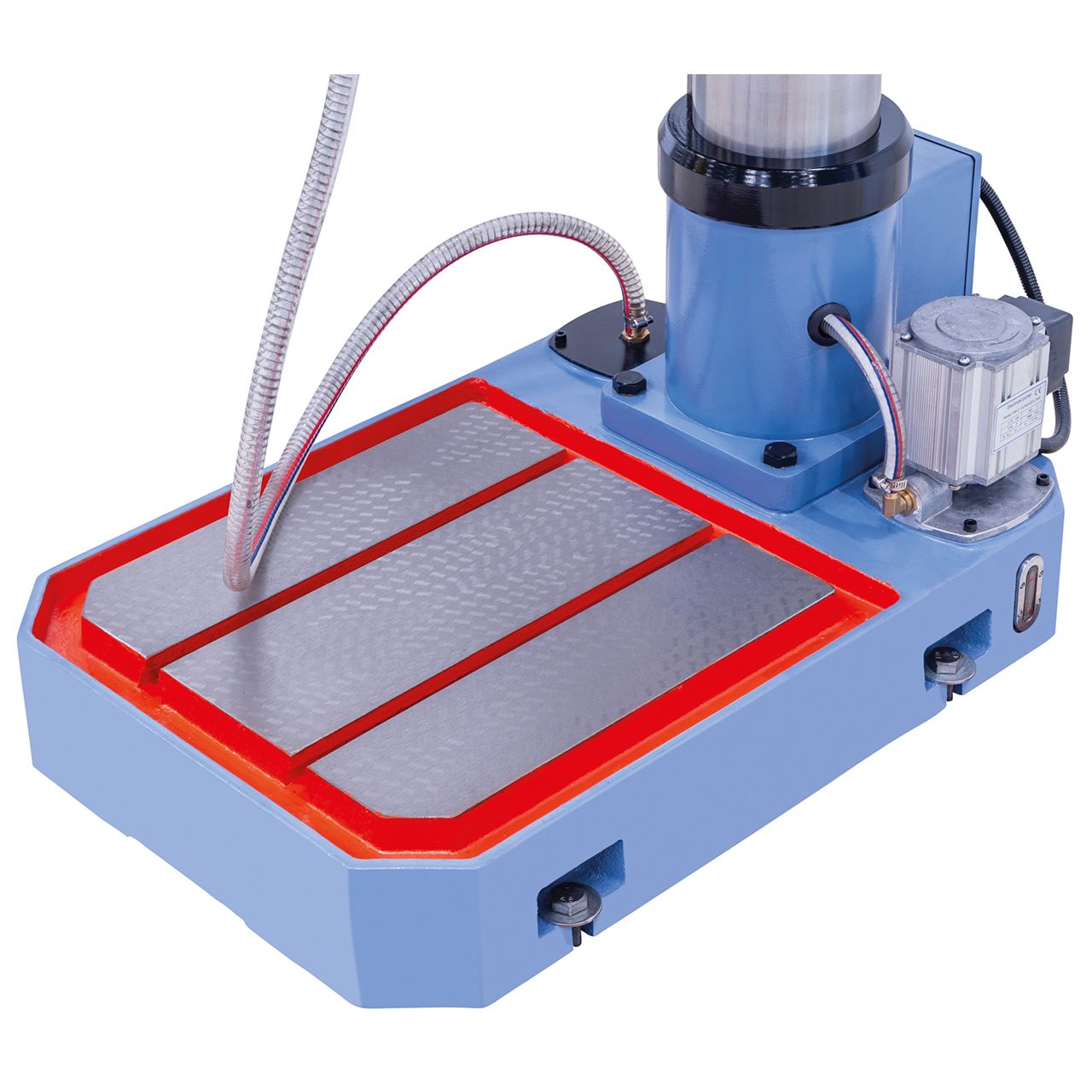

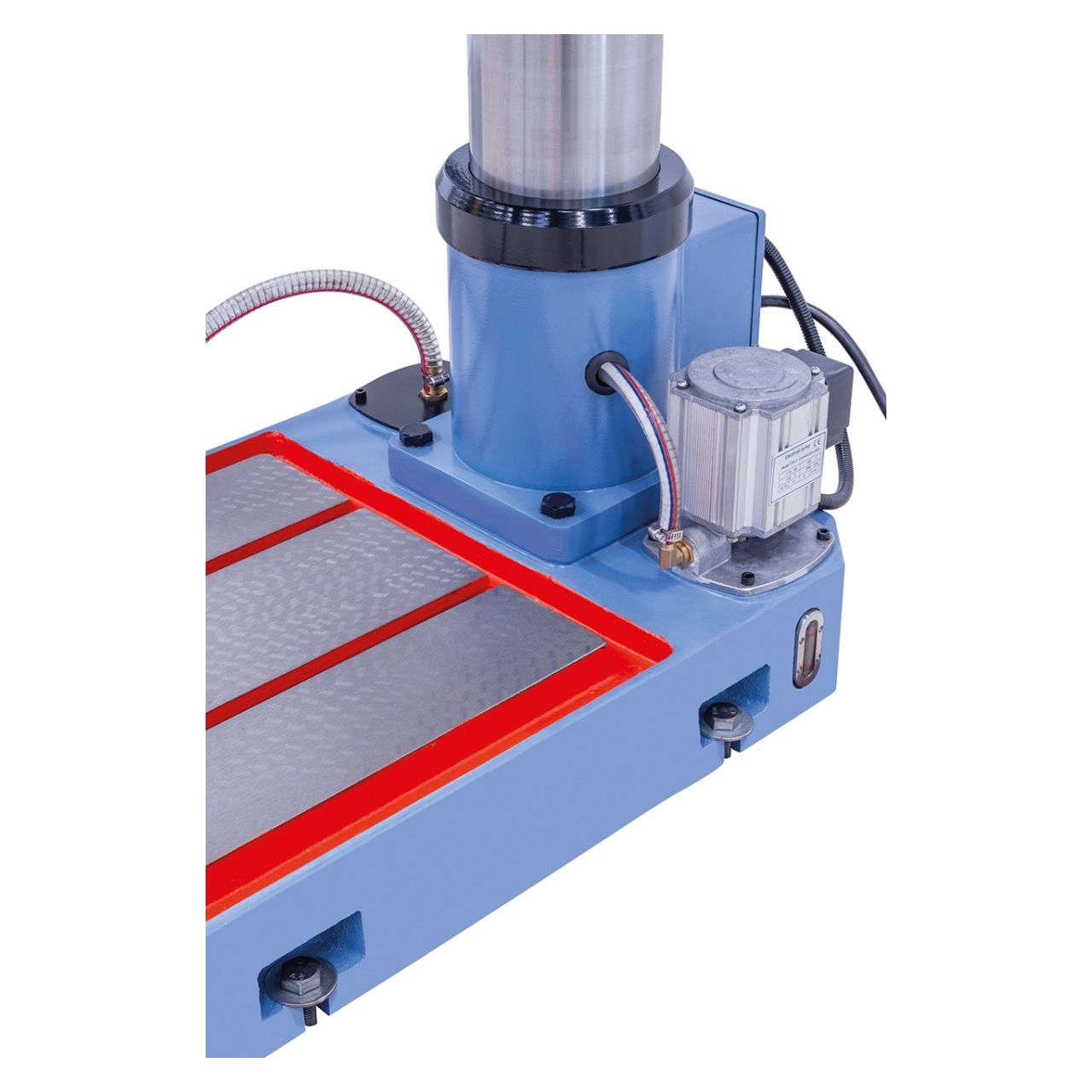

- Bearbeiteter Maschinenfuß (400 x 410 mm) mit integrierter Kühlmittelpumpe
- Garantierte Rundlaufgenauigkeit ? 0,02 mm in der Pinole gemessen
- Hohe Laufruhe durch gehärtete und geschliffene Zahnräder

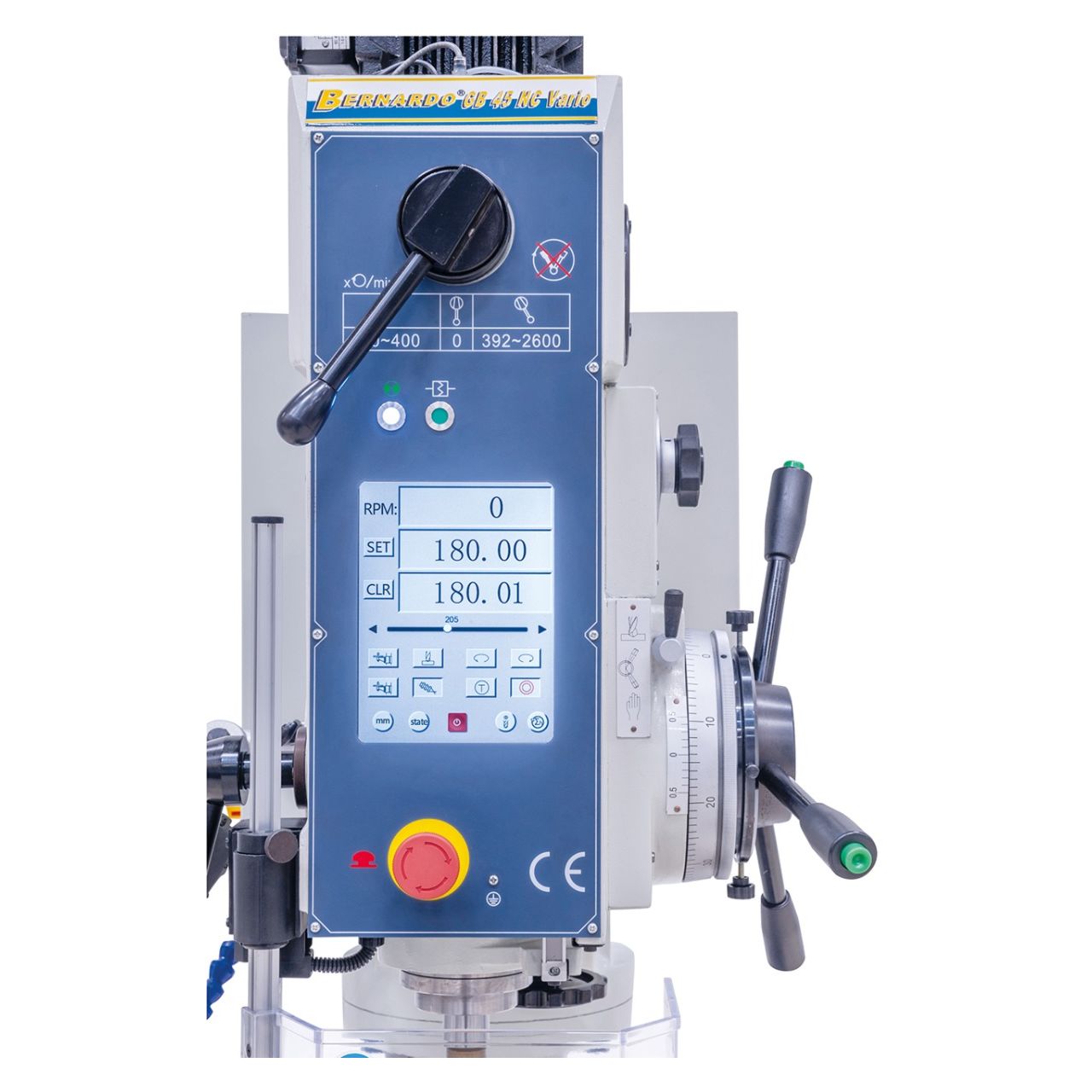

- Großdimensionierter Touchscreen für sämtliche Einstellarbeiten
- Leistungsstarker Antriebsmotor konzipiert für längeren Einsatz
Technische Spezifikation:
| Bohrleistung in Stahl | 40 mm |
| Bohrleistung in Guss | 45 mm |
| Gewindeschneiden max. | M32 |
| Bohrfutter | 1 - 13 mm / B 16 |
| Morsekonus | MK 4 |
| Spindeldrehzahl / 2 Stufen | 60 - 400 / 392 - 2600 U/min |
| Vorschubbereich | 0,1 / 0,2 / 0,3 / 0,4 mm/U |
| Ausladung | 340 mm |
| Abstand Spindel / Tisch max. | 595 mm |
| Abstand Spindel / Bodenplatte | 1205 mm |
| Pinolenhub | 210 mm |
| Säulendurchmesser | 140 mm |
| Tischgröße / T-Nutengröße | 540 x 435 mm / 14 mm |
| Arbeitsfläche Bodenplatte | 400 x 410 mm |
| Motorleistung | 2,0 kW |
| Maschinenabmessung (B x T x H) | 700 x 950 x 2270 mm |
| Gewicht ca. | 500 kg |
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, MK 4 / 2, MK 3 / 1
- Motorischer Tischhub
- Kühlmitteleinrichtung
- Touchscreen
- Gewindeschneideinrichtung
- Elektromagnetischer Spindelvorschub
- Automatischer Werkzeugauswerfer
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
A nagyszabásúra méretezett fúróasztal -45°-tól +45°-ig elfordítható
A precíz munka érdekében a gép sorozatszer?en automatikus orsó el?retolóval, valamint digitális fúrásmélység mutatóval felszerelt
Az el?téthajtás révén egyszer? a hajtóm?fokozat megválasztása, a kívánt fordulatszám a kijelz?n beállítható.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
