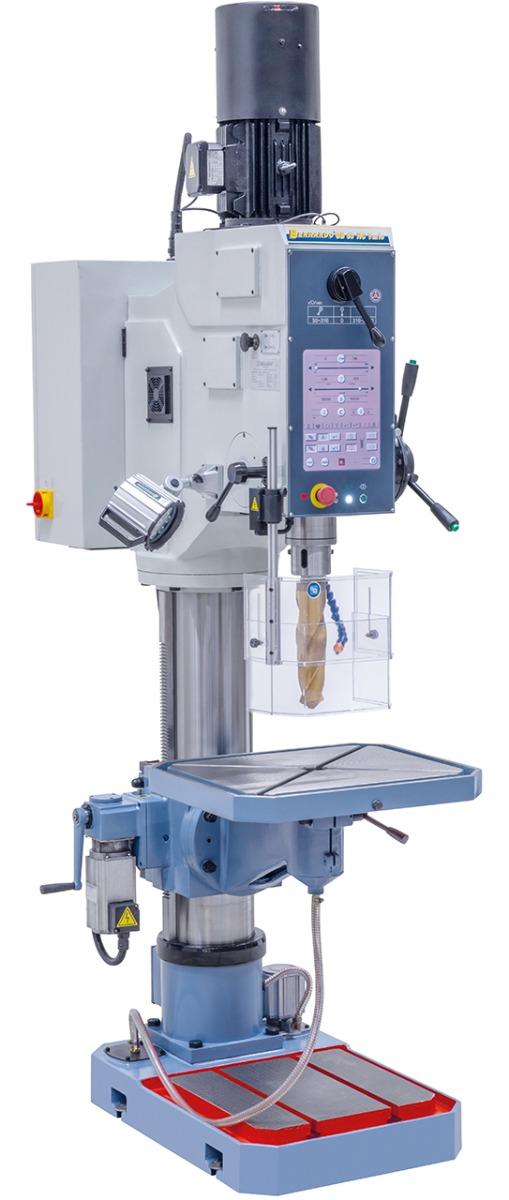

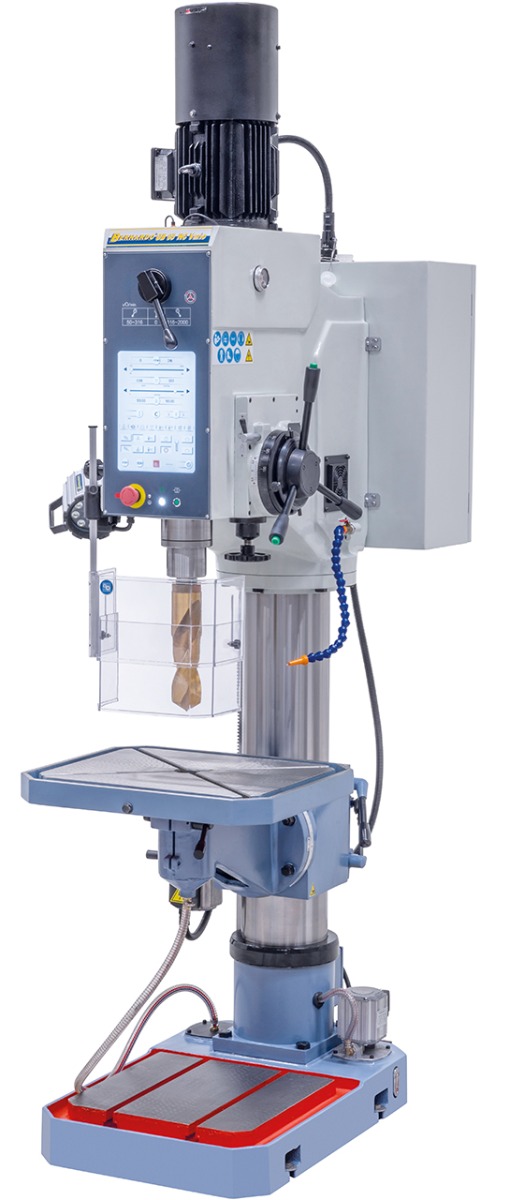

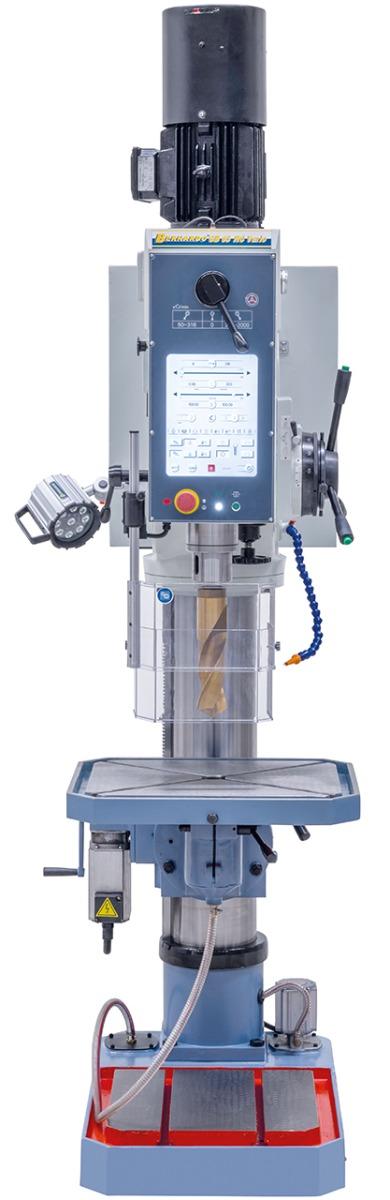

01-1309XL1 Bernardo Getriebe-Säulenbohrmaschine GB 65 NC Vario
01-1309XL1 Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl Getriebe-Säulenbohrmaschine GB 65 NC Vario *
Beschreibung:Die Getriebe-Säulenbohrmaschine GB 65 NC Vario ist serienmäßig mit einer stufenlosen Drehzahlregelung ausgestattet, wodurch die Schnittgeschwindigkeit optimal an das Werkstück angepasst werden kann. Durch die schwere, massive Konstruktion ist sie vor allem für den Einsatz beim professionellen Anwender bzw. im Maschinenbau oder Werkstätten optimal geeignet.
Features:
Technische Spezifikation:
Lieferumfang:
Der großzügig dimensionierte Bohrtisch ist von -45° bis +45° schwenkbar.
Großdimensionierter Touchscreen für sämtliche Einstell-arbeiten wie z.B. Drehzahl, Bohren, Rechts- und Linkslauf, Höhen-verstellung Bohrtisch, .....
Beschreibung:Die Getriebe-Säulenbohrmaschine GB 65 NC Vario ist serienmäßig mit einer stufenlosen Drehzahlregelung ausgestattet, wodurch die Schnittgeschwindigkeit optimal an das Werkstück angepasst werden kann. Durch die schwere, massive Konstruktion ist sie vor allem für den Einsatz beim professionellen Anwender bzw. im Maschinenbau oder Werkstätten optimal geeignet.
Features:
- Die serienmäßige Steuerung Bohrtronic errechnet nach Eingabe des Werkzeugdurchmessers und des Materials (Guss / Stahl) die ideale Drehzahl bzw. Vorschubgeschwindigkeit beim Bohren und Gewindeschneiden
- Sämtliche Einstellarbeiten erfolgen direkt am großdimensionierten Touchscreen-Display

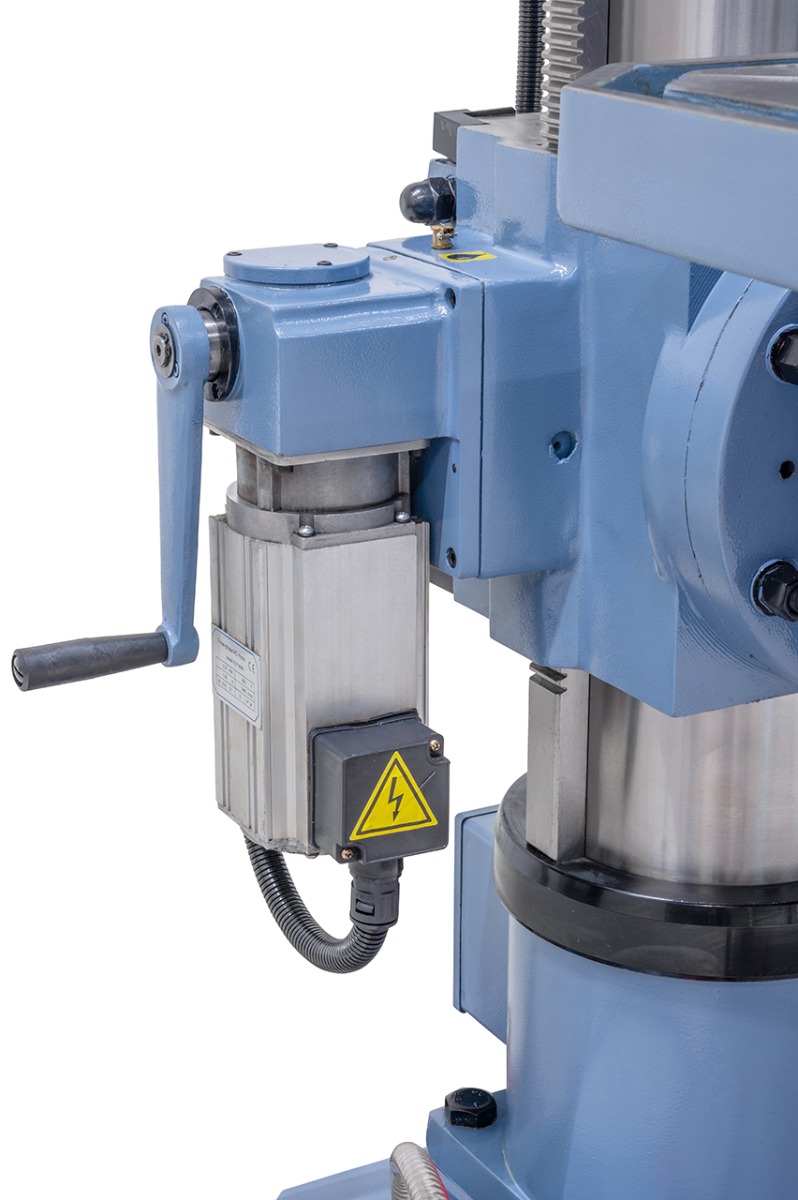

- Serienmäßig mit motorischer Tischhöhenverstellung ausgestattet
- Der Pinolenvorschub erfolgt über einen hochwertigen Servomotor
- Handgeschabter Bohrtisch aus massiven Grauguss, schwenkbar von -45° bis + 45°

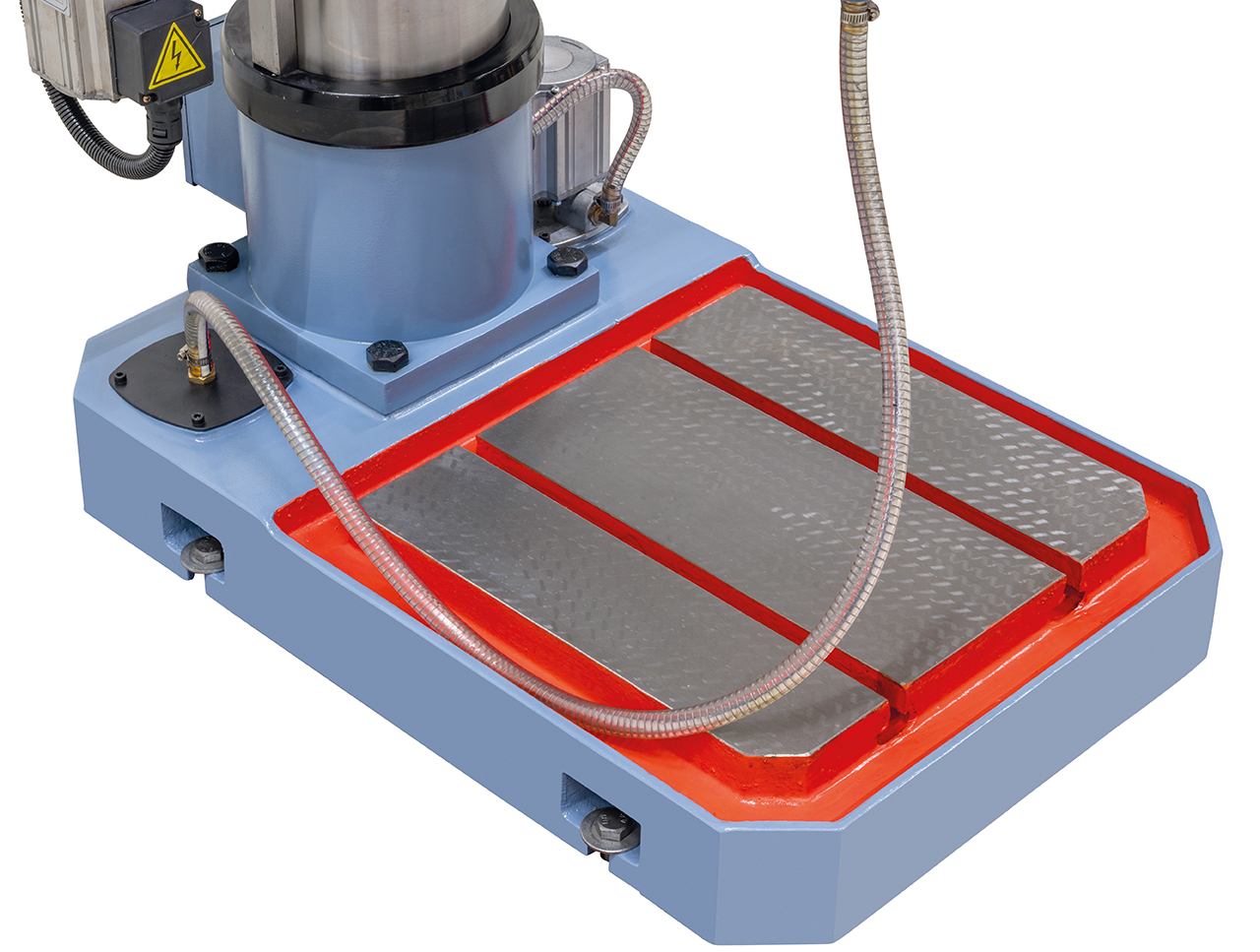

- Geschliffene Bodenplatte mit T-Nuten zum Aufspannen von besonders hohen Werkstücken
- Garantierte Rundlaufgenauigkeit ? 0,02 mm, in der Pinole gemessen
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
Technische Spezifikation:
| Bohrleistung in Stahl | 60 mm |
| Bohrleistung in Guss | 70 mm |
| Gewindeschneiden max. | M42 |
| Bohrfutter | 3 – 16 mm / B 18 |
| Morsekonus | MK 5 |
| Spindeldrehzahl / 2 Stufen | 50 – 316 / 316 – 2000 U/min |
| Vorschubbereich, stufenlos | 1 – 350 mm/min |
| Ausladung | 370 mm |
| Abstand Spindel / Tisch max. | 520 mm |
| Abstand Spindel / Bodenplatte | 1140 mm |
| Pinolenhub | 220 mm |
| Säulendurchmesser | 180 mm |
| Tischgröße / T-Nutengröße | 600 x 500 mm / 18 mm |
| Arbeitsfläche Bodenplatte | 435 x 445 mm |

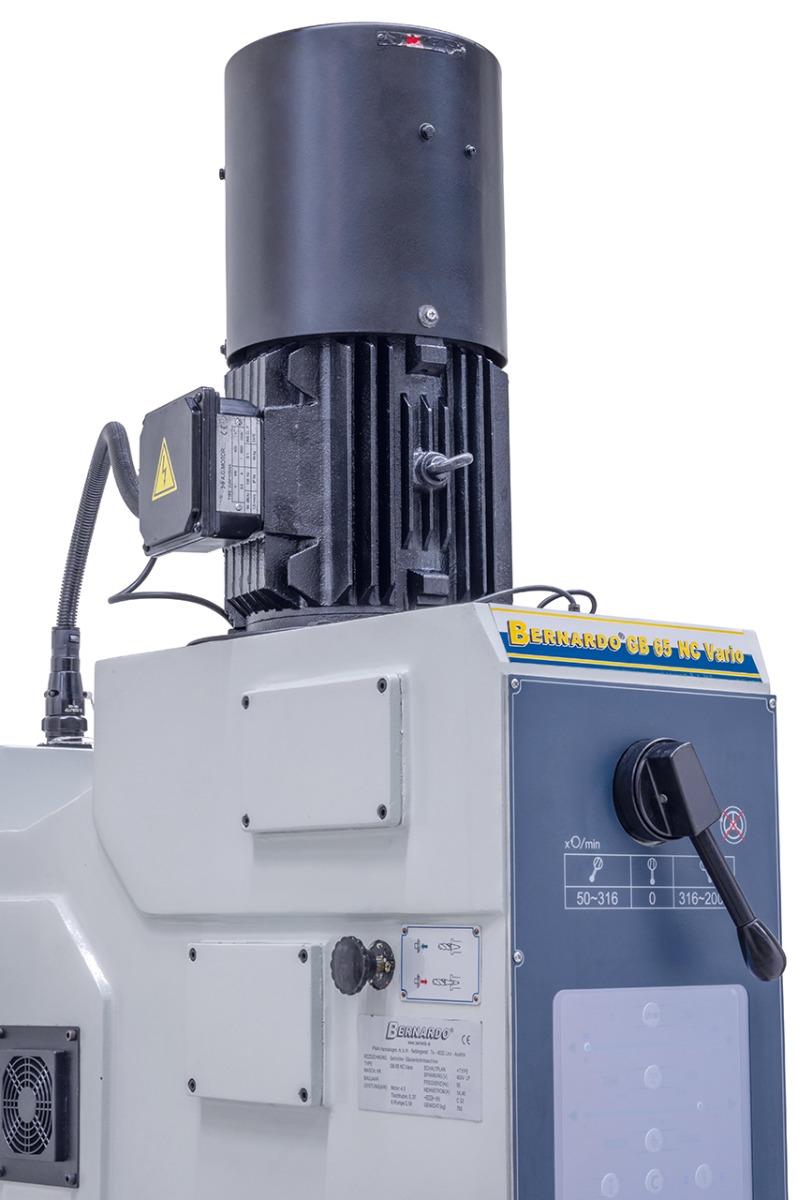

| Motorleistung | 4,0 kW |
| Maschinenabmessung (B x T x H) | 710 x 1140 x 2440 m |
| Gewicht ca. | 730 kg |
Lieferumfang:
- Schnellspannbohrfutter 3 - 16 mm / B 18
- Bohrfutterdorn MK 5 / B 18
- Reduzierhülse MK 5 / 4, MK 4 / 3, MK 4 / 2, MK 3 / 1
- Motorischer Tischhub

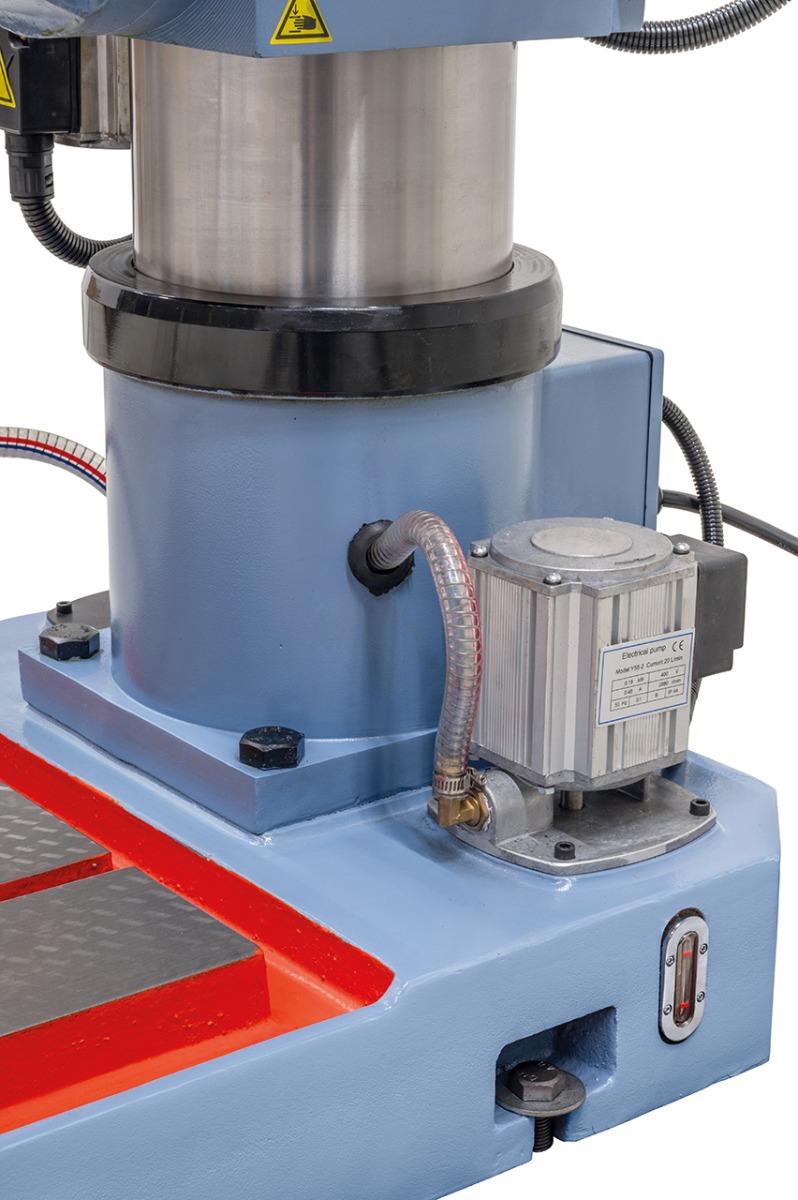

- Kühlmitteleinrichtung
- Touchscreen mit Bohrtronic-Steuerung
- Automatischer Werkzeugauswerfer
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung

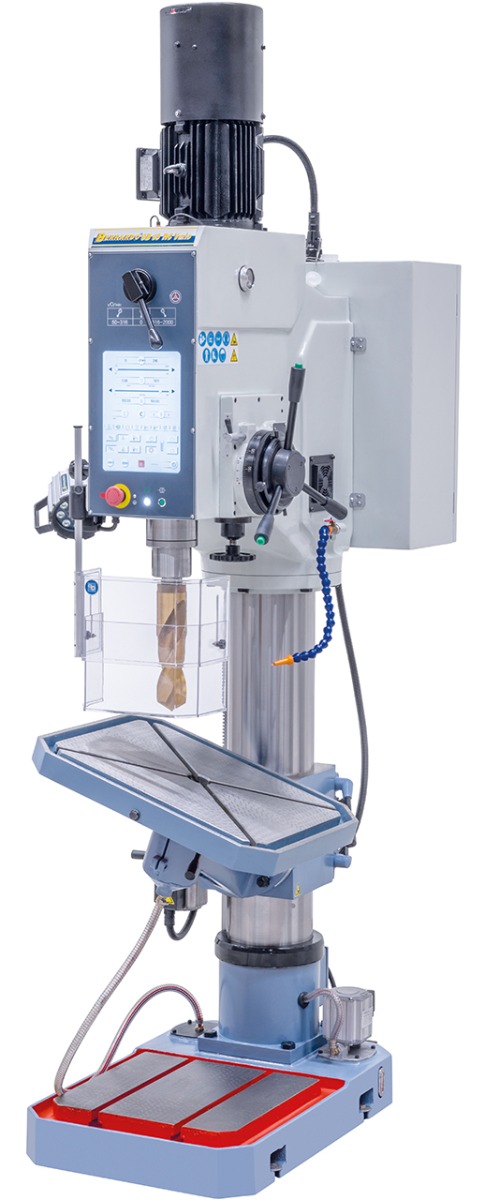

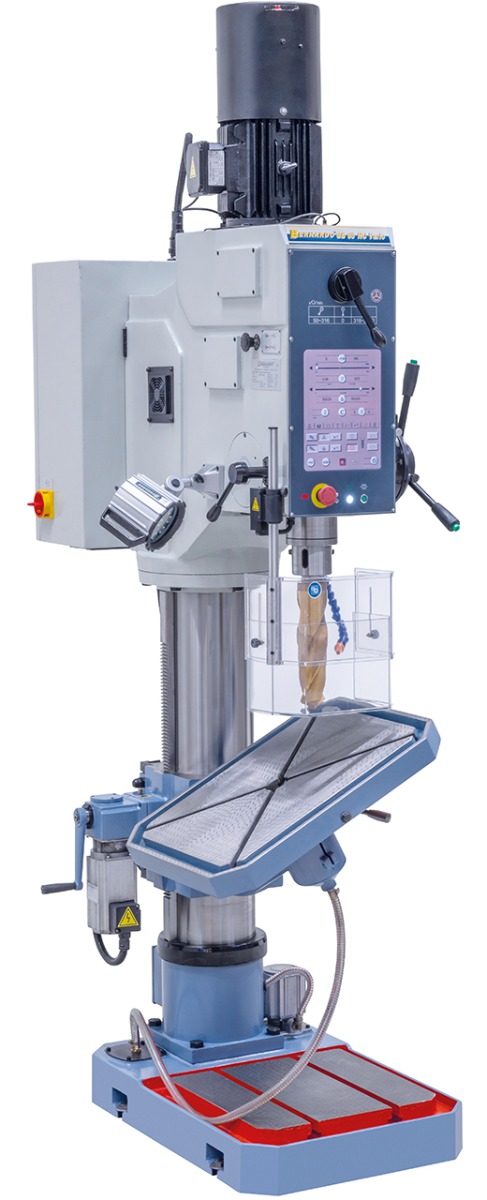

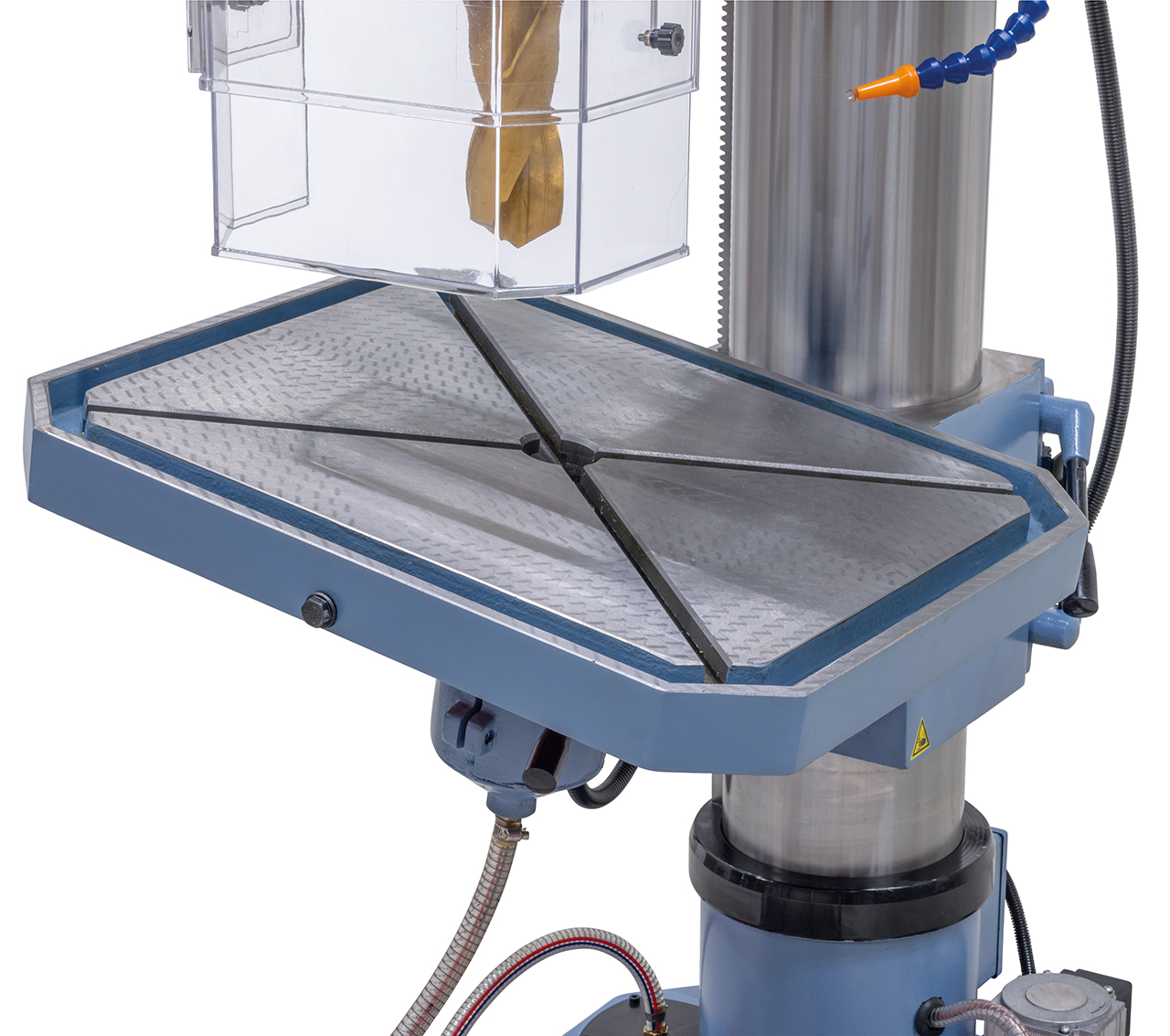

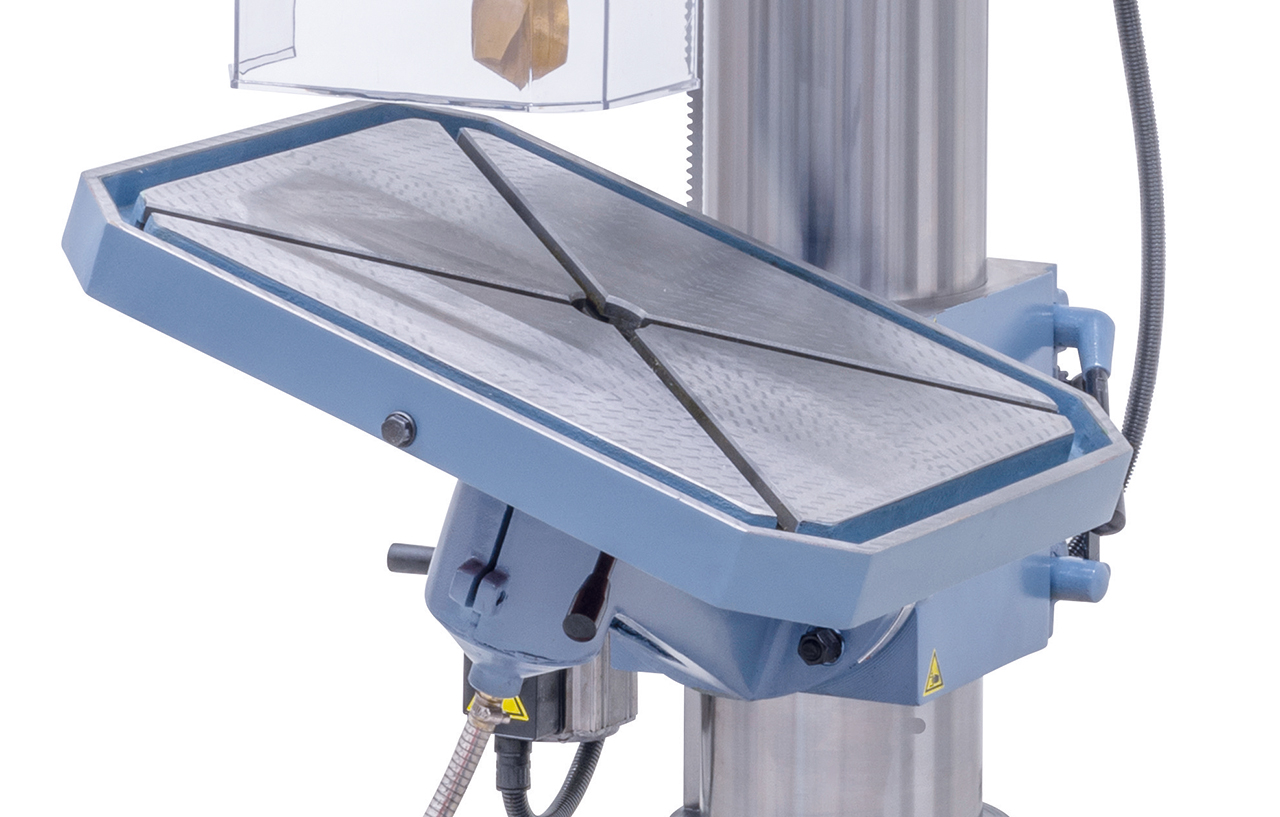

Der großzügig dimensionierte Bohrtisch ist von -45° bis +45° schwenkbar.

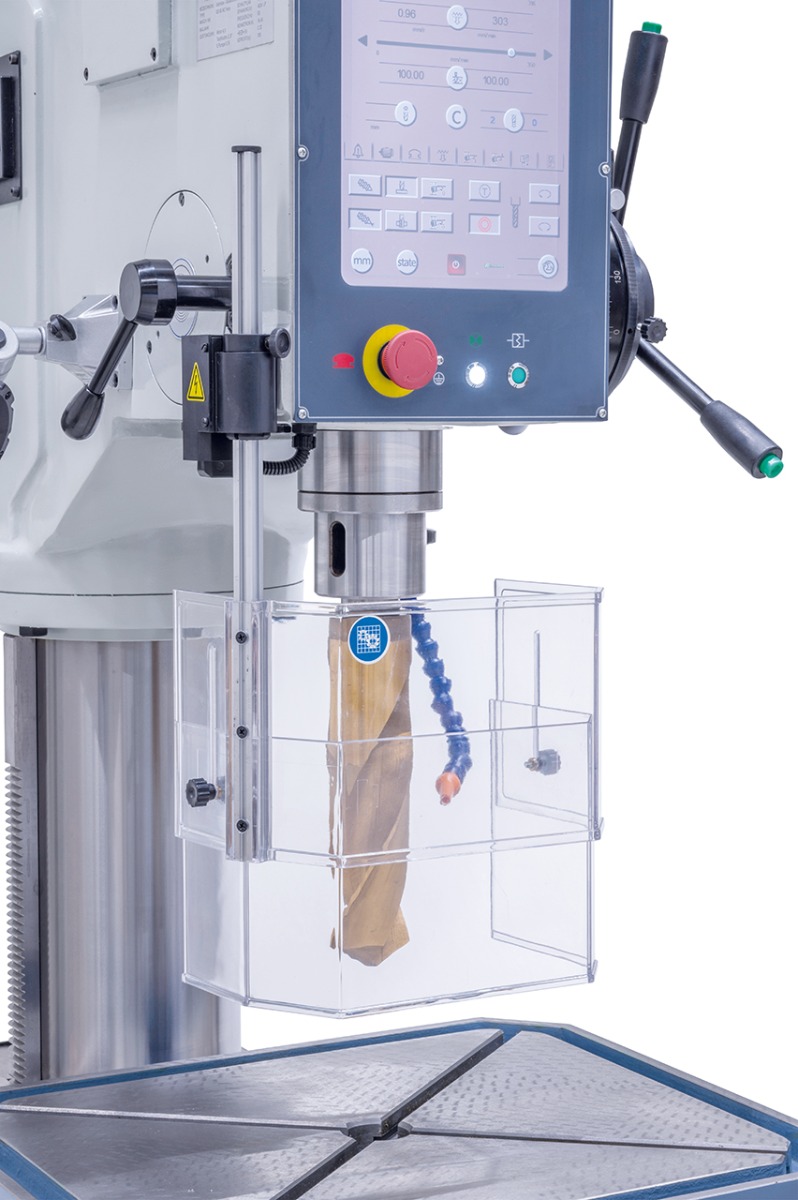

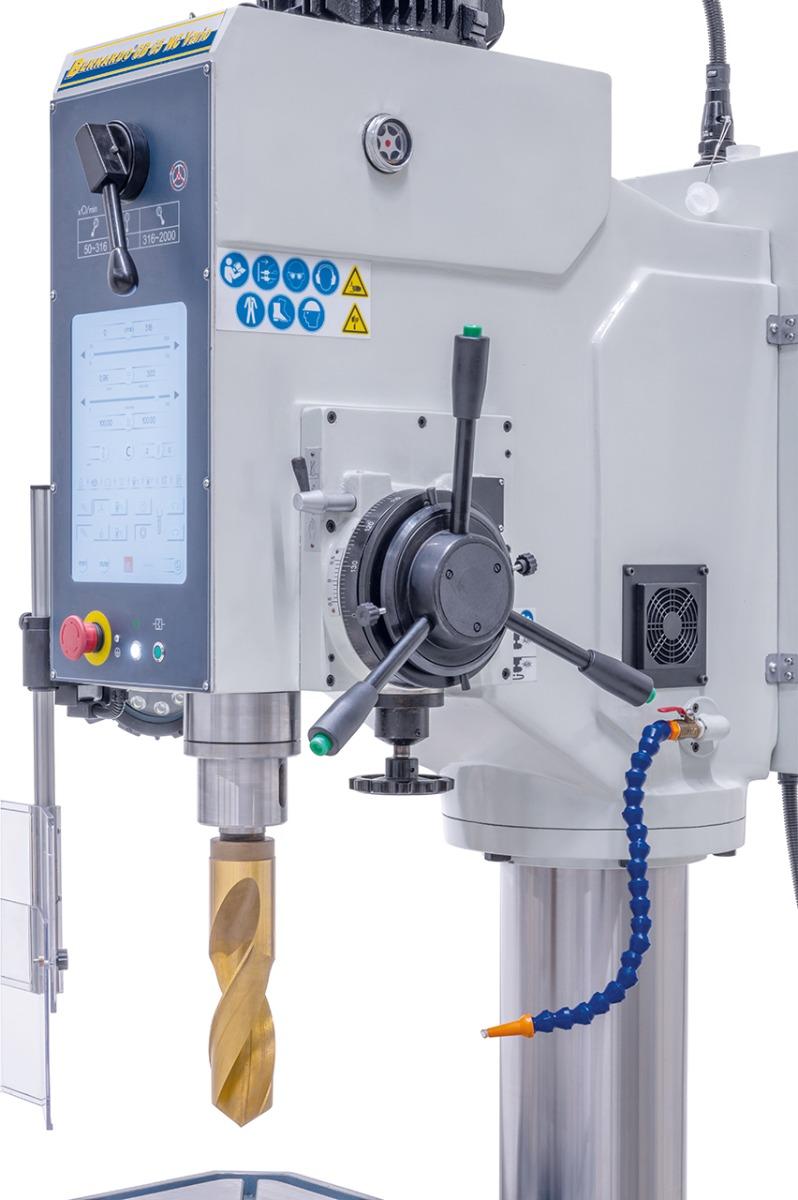

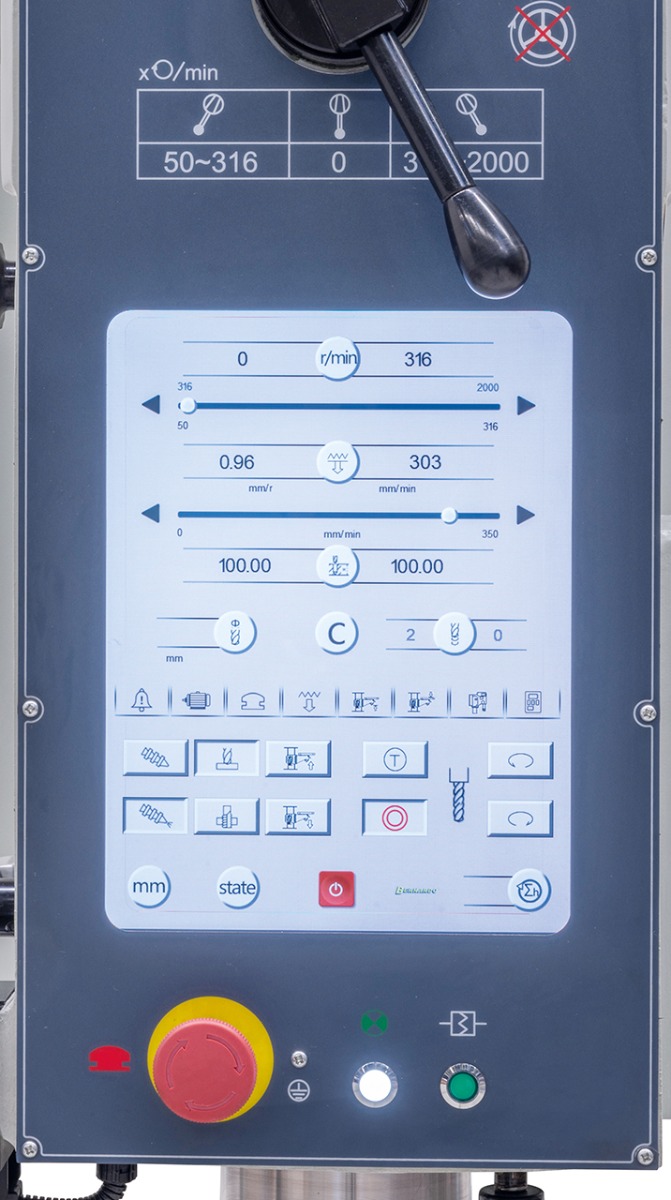

Großdimensionierter Touchscreen für sämtliche Einstell-arbeiten wie z.B. Drehzahl, Bohren, Rechts- und Linkslauf, Höhen-verstellung Bohrtisch, .....
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
