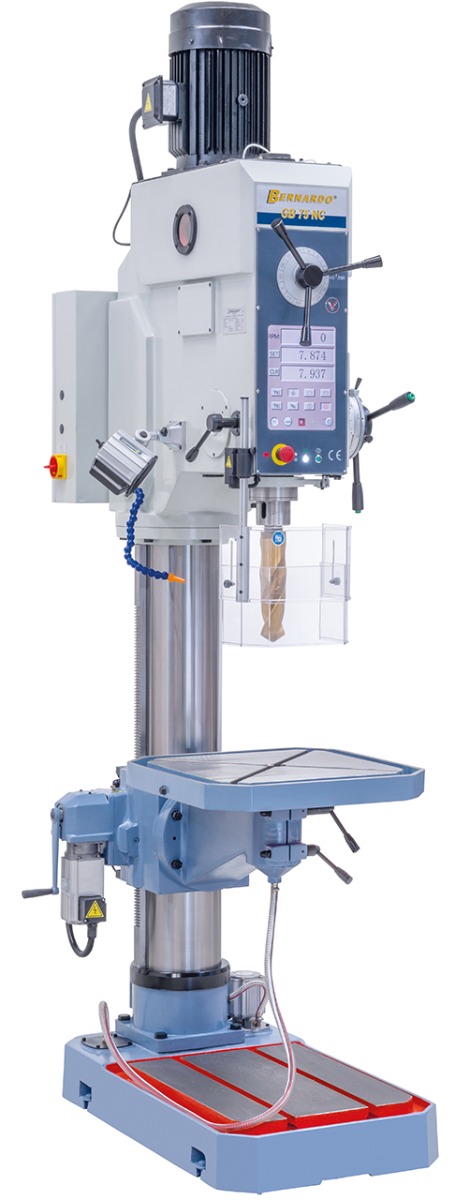

01-1309XL2 Bernardo Getriebe-Säulenbohrmaschine GB 75 NC*
01-1309XL2 Bernardo Getriebe-Tisch- und Säulenbohrmaschinen Getriebe-Säulenbohrmaschine GB 75 NC *

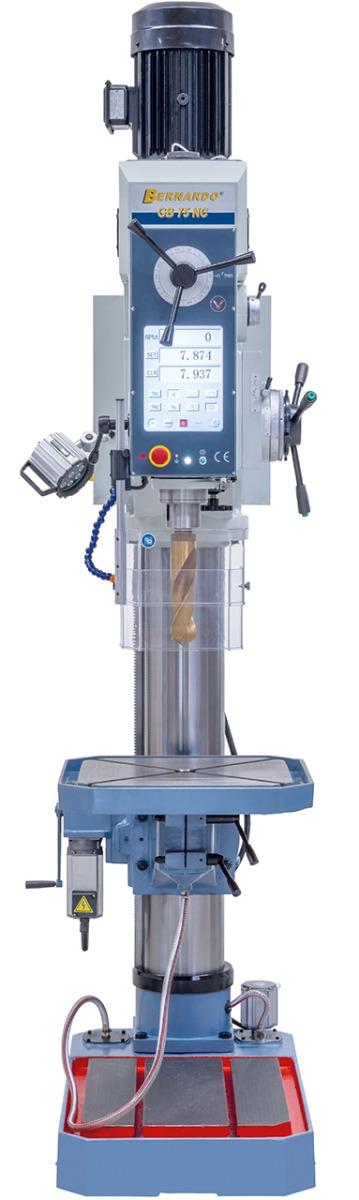

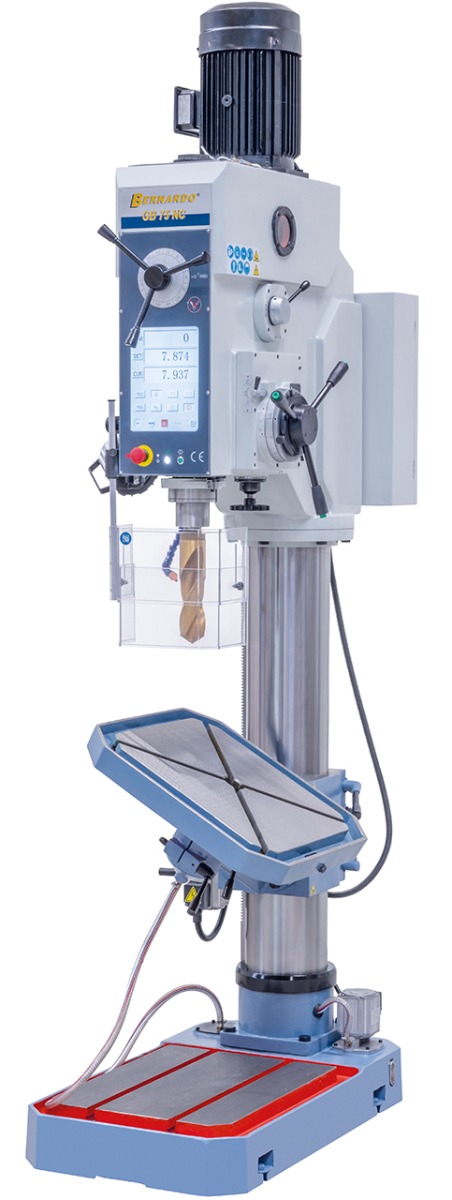

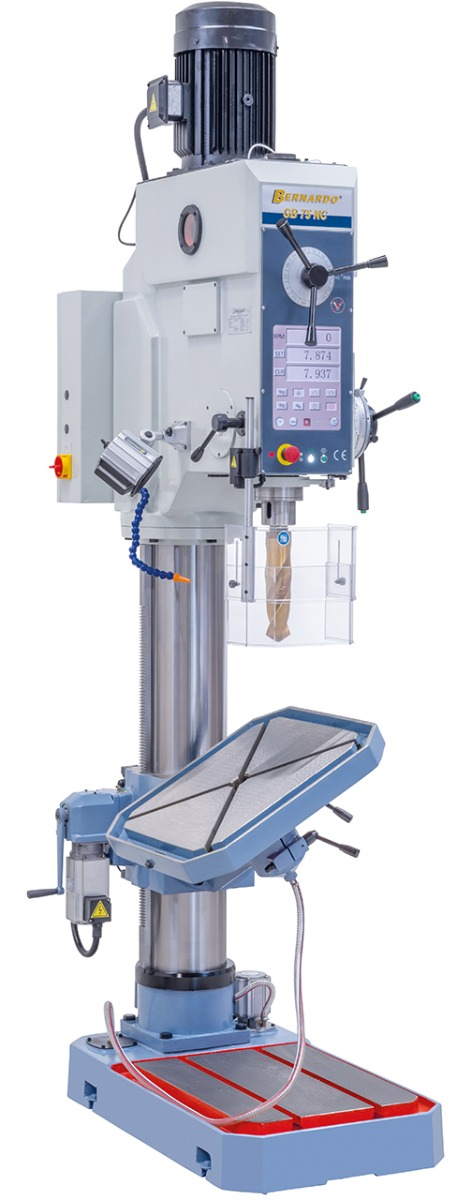

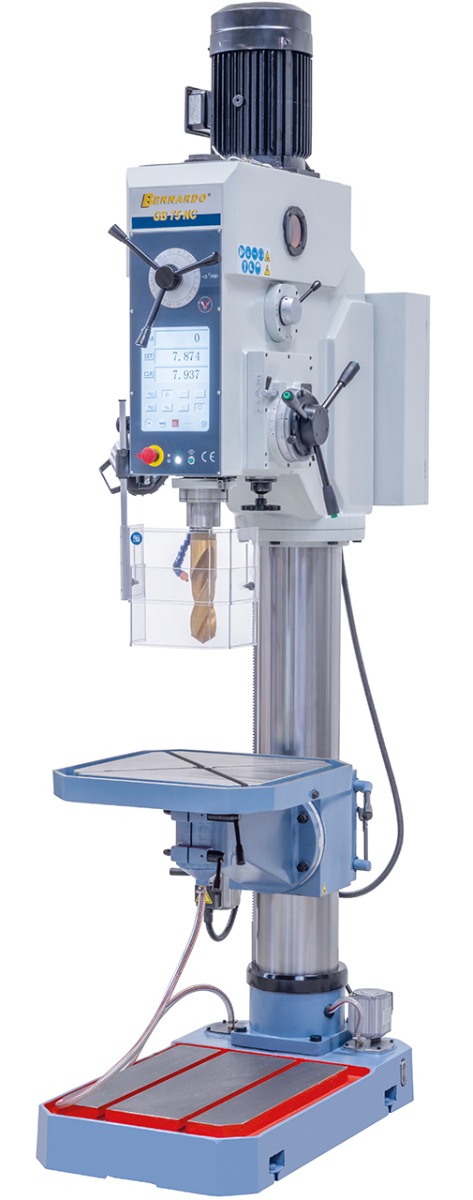

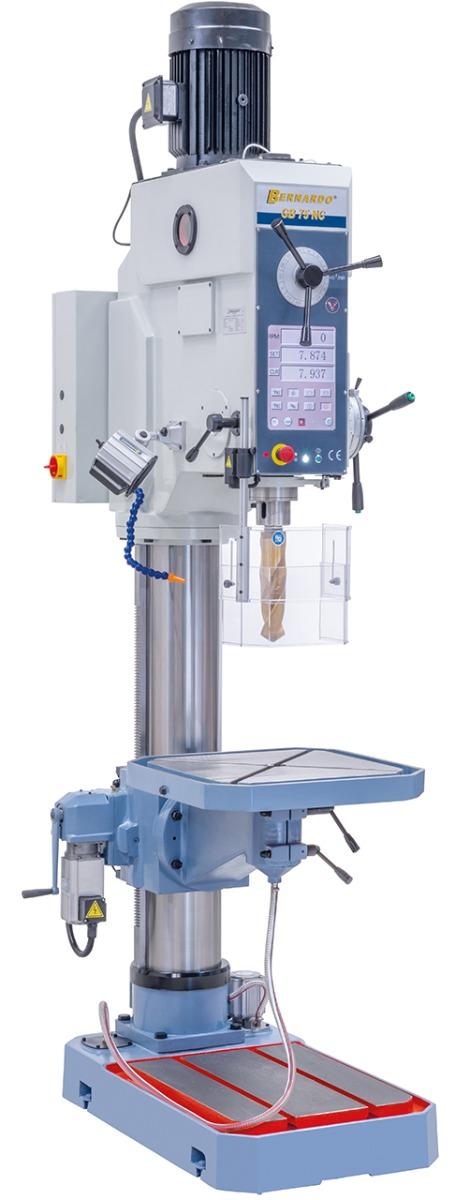

Beschreibung:Die Getriebe-Säulenbohrmaschine GB 75 NC überzeugt durch ihre große Bohrleistung von 70 mm, die massive Bauweise sowie durch die umfangreiche Grundausstattung. Dadurch ist dieses Modell für den Einsatz in der industriellen Fertigung und der Serienproduktion ideal geeignet.
Features:
Technische Spezifikation:
Lieferumfang:

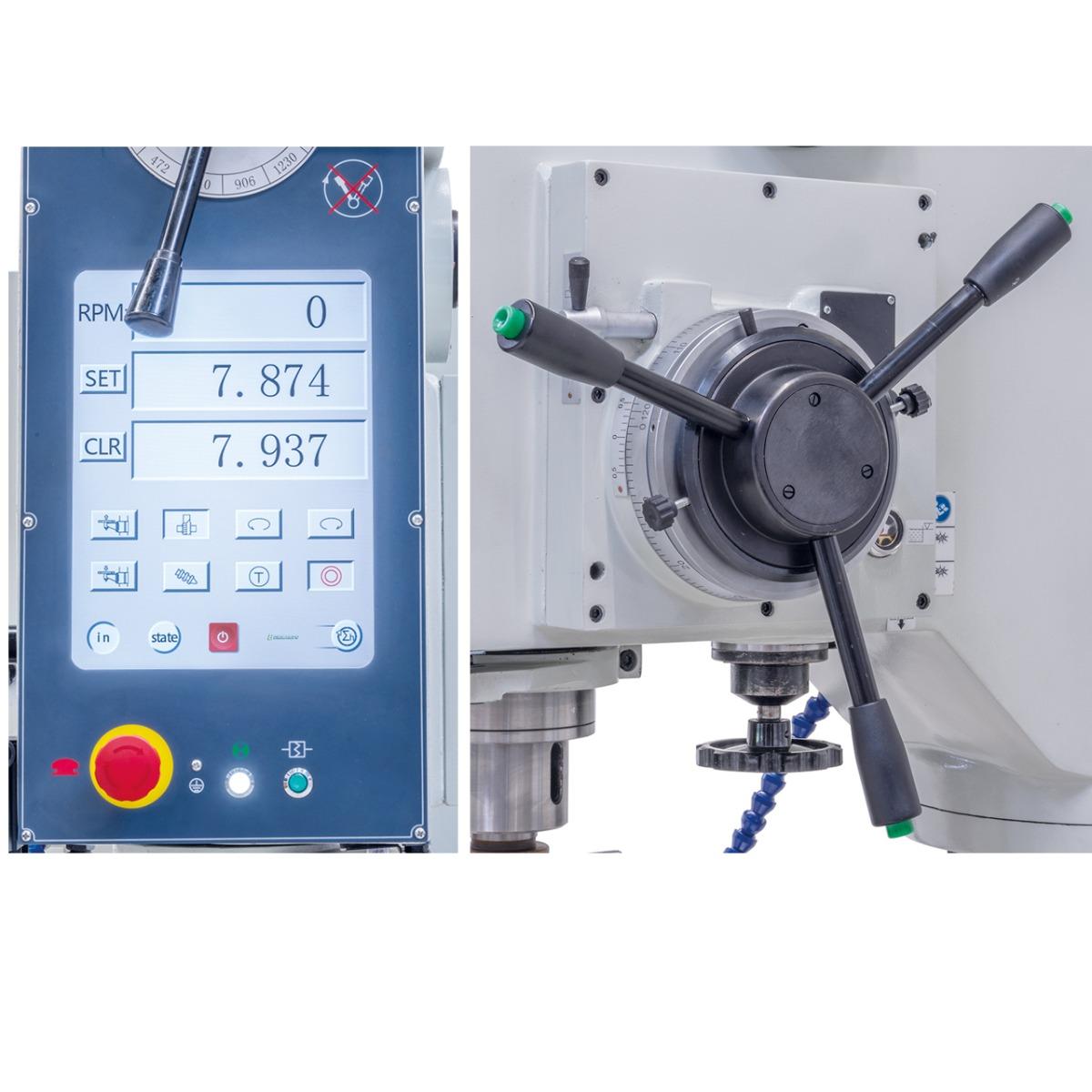

Für präzises Arbeiten ist die Maschine serienmäßig mit einen automatischem Spindelvorschub, sowie einer digitalen Bohrtiefenanzeige ausgestattet.

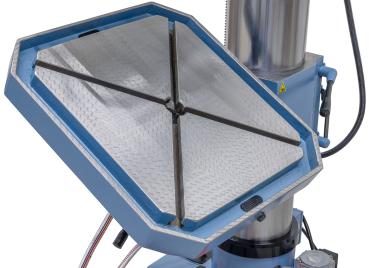

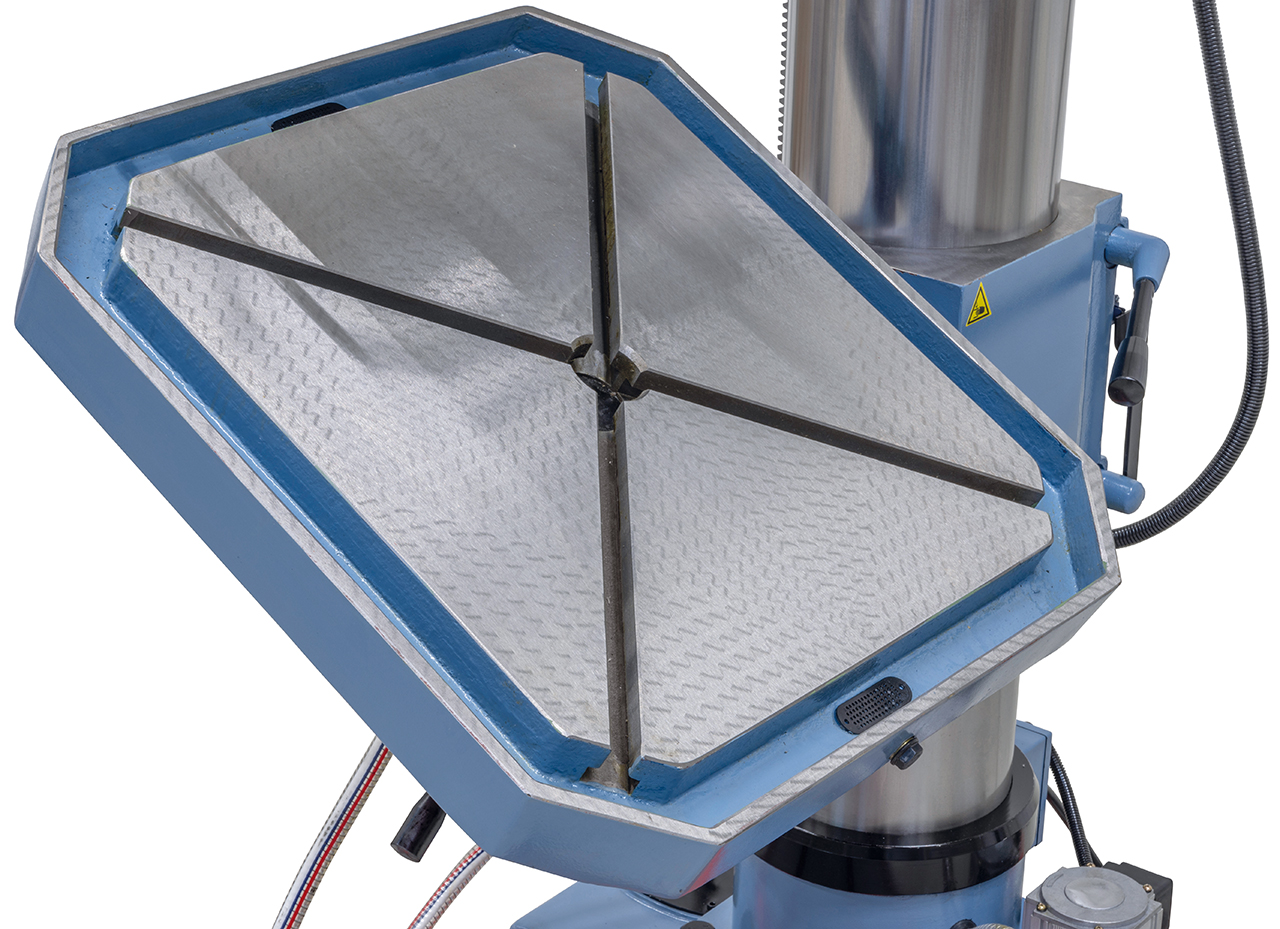

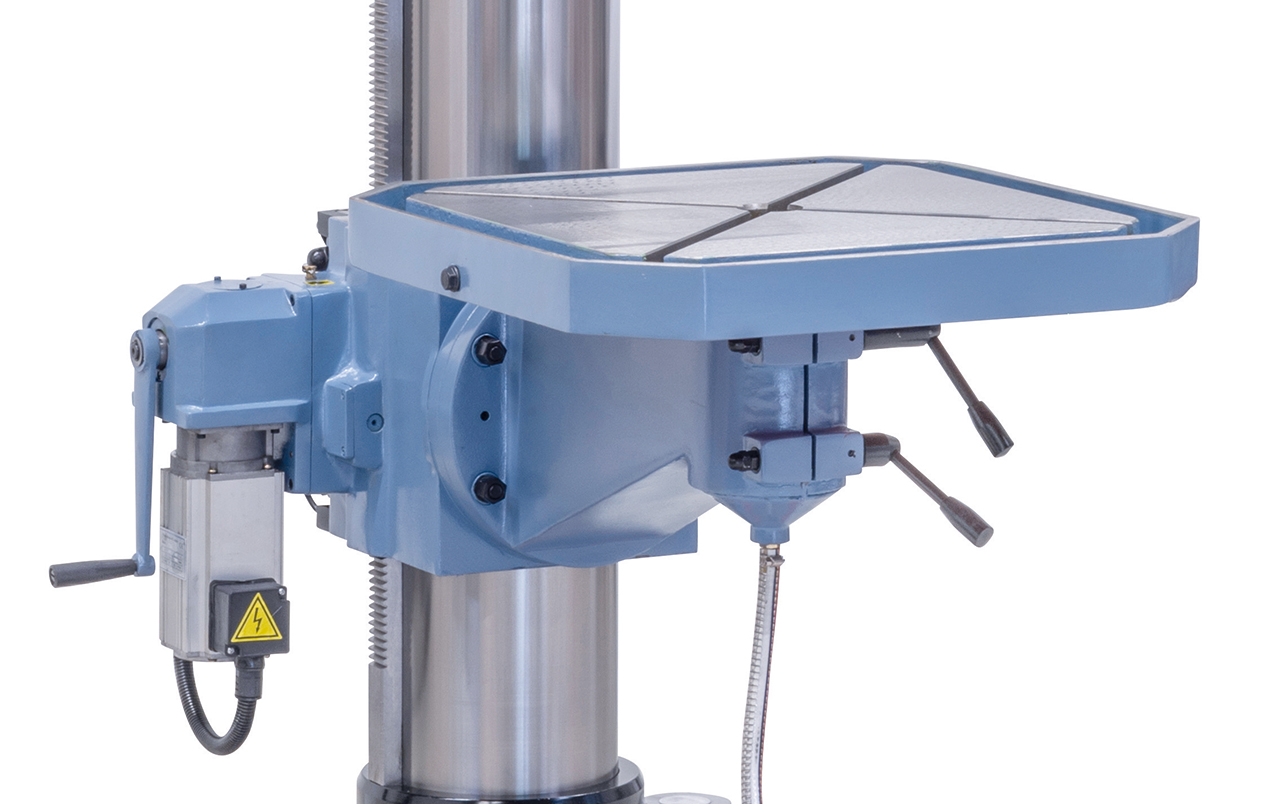

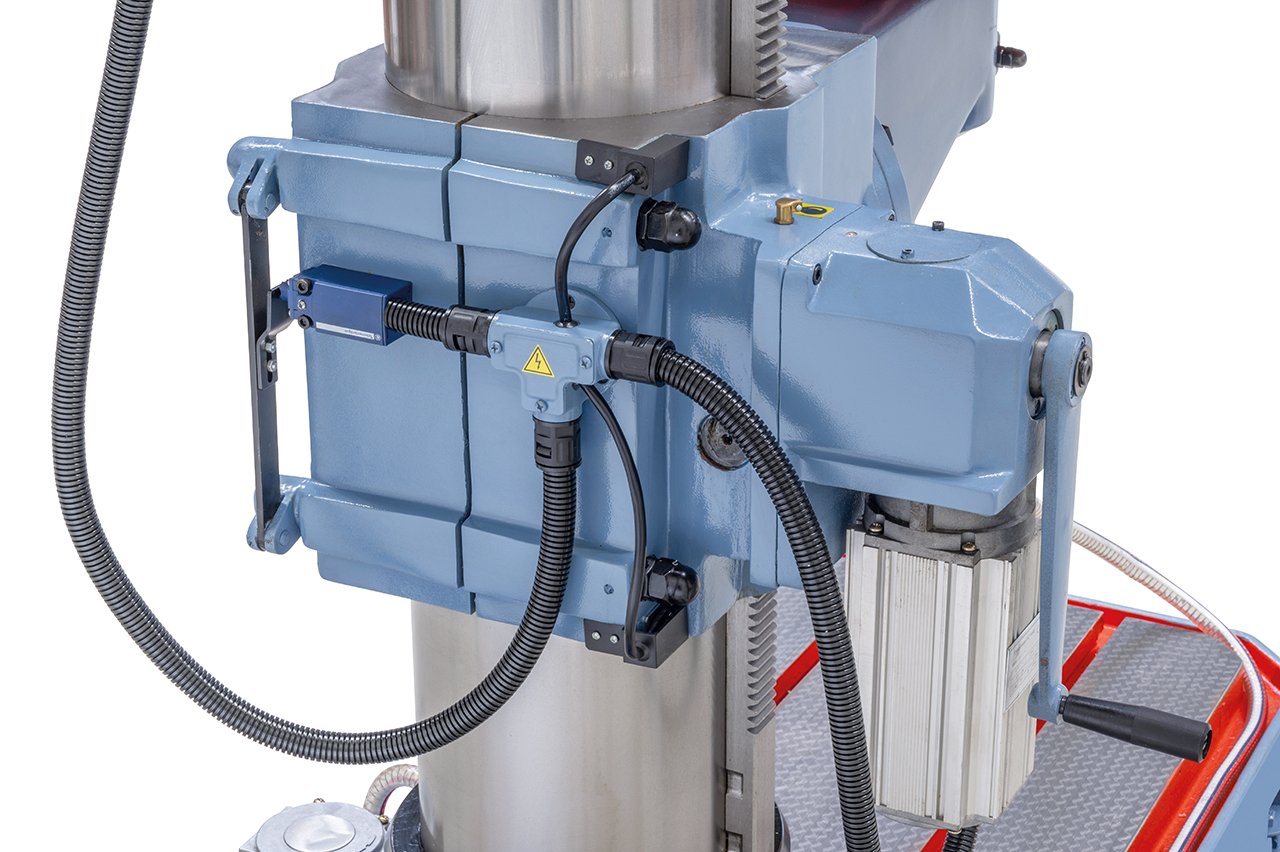

Dreh- und schwenkbarer Bohrtisch (handgeschabt), serienmäßig mit Positioniermotor.
Integrierte Kühlmitteleinrichtung,Behälterinhalt 7 l,Fördermenge 6 l/min.
Beschreibung:Die Getriebe-Säulenbohrmaschine GB 75 NC überzeugt durch ihre große Bohrleistung von 70 mm, die massive Bauweise sowie durch die umfangreiche Grundausstattung. Dadurch ist dieses Modell für den Einsatz in der industriellen Fertigung und der Serienproduktion ideal geeignet.
Features:

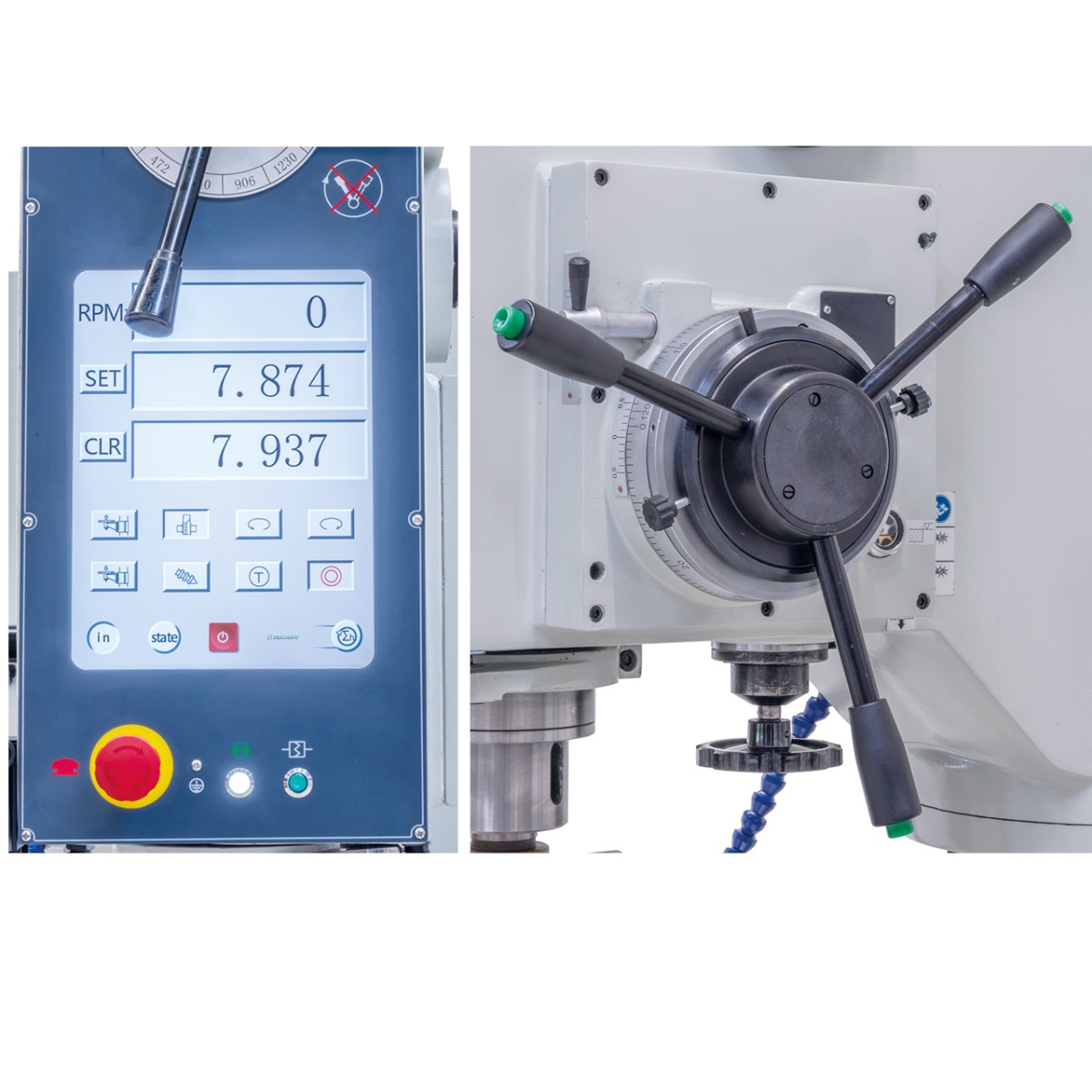

- Sämtliche Einstellarbeiten erfolgen direkt am großdimensionierten Touchscreen-Display

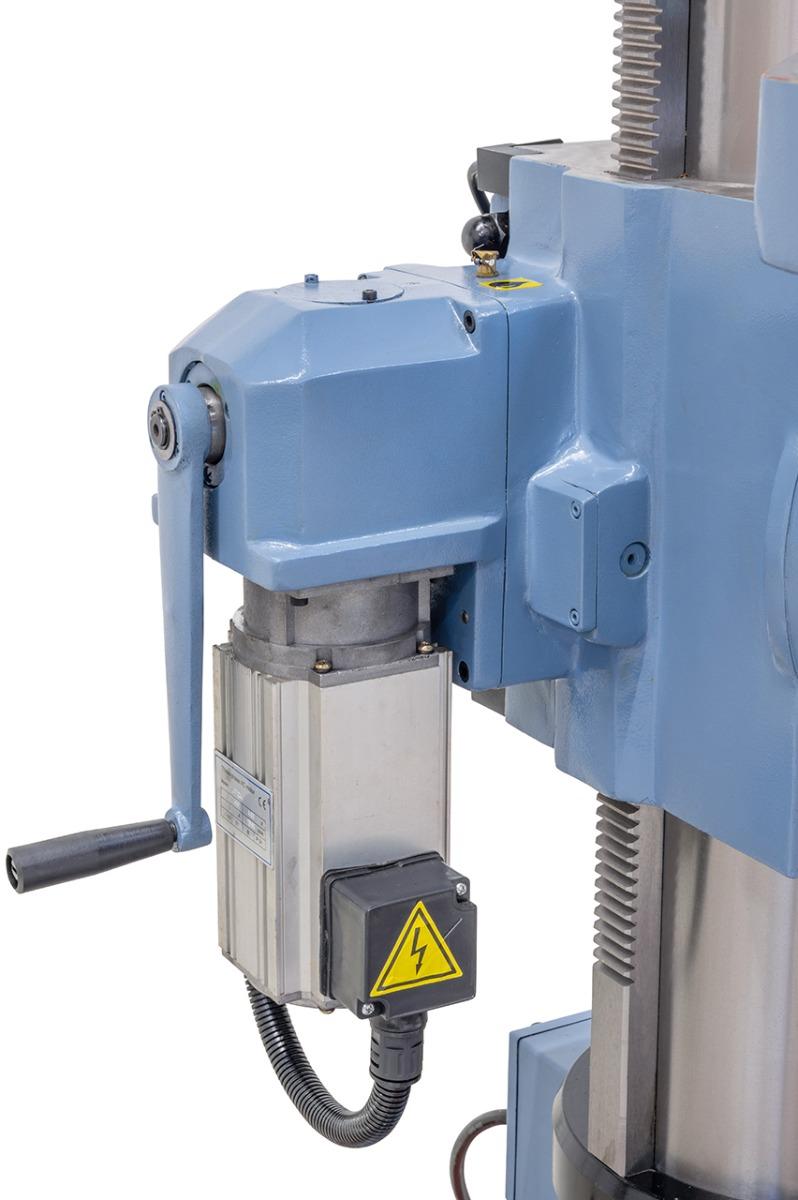

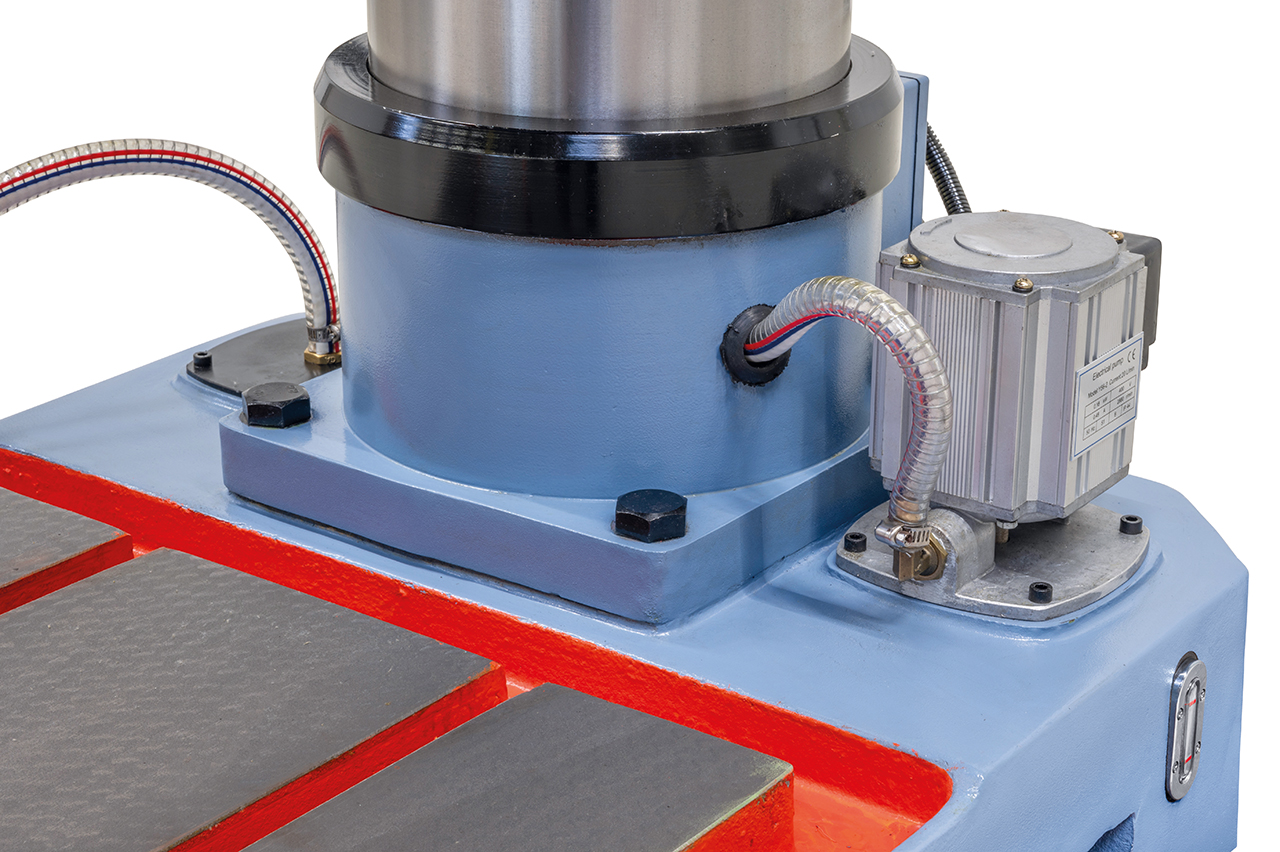

- Serienmäßig mit motorischer Tischhöhenverstellung ausgestattet
- 4 automatische Bohrvorschübe über Elektromagnetkupplung schaltbar
- Handgeschabter Bohrtisch aus massiven Grauguss, schwenkbar von -45° bis + 45°

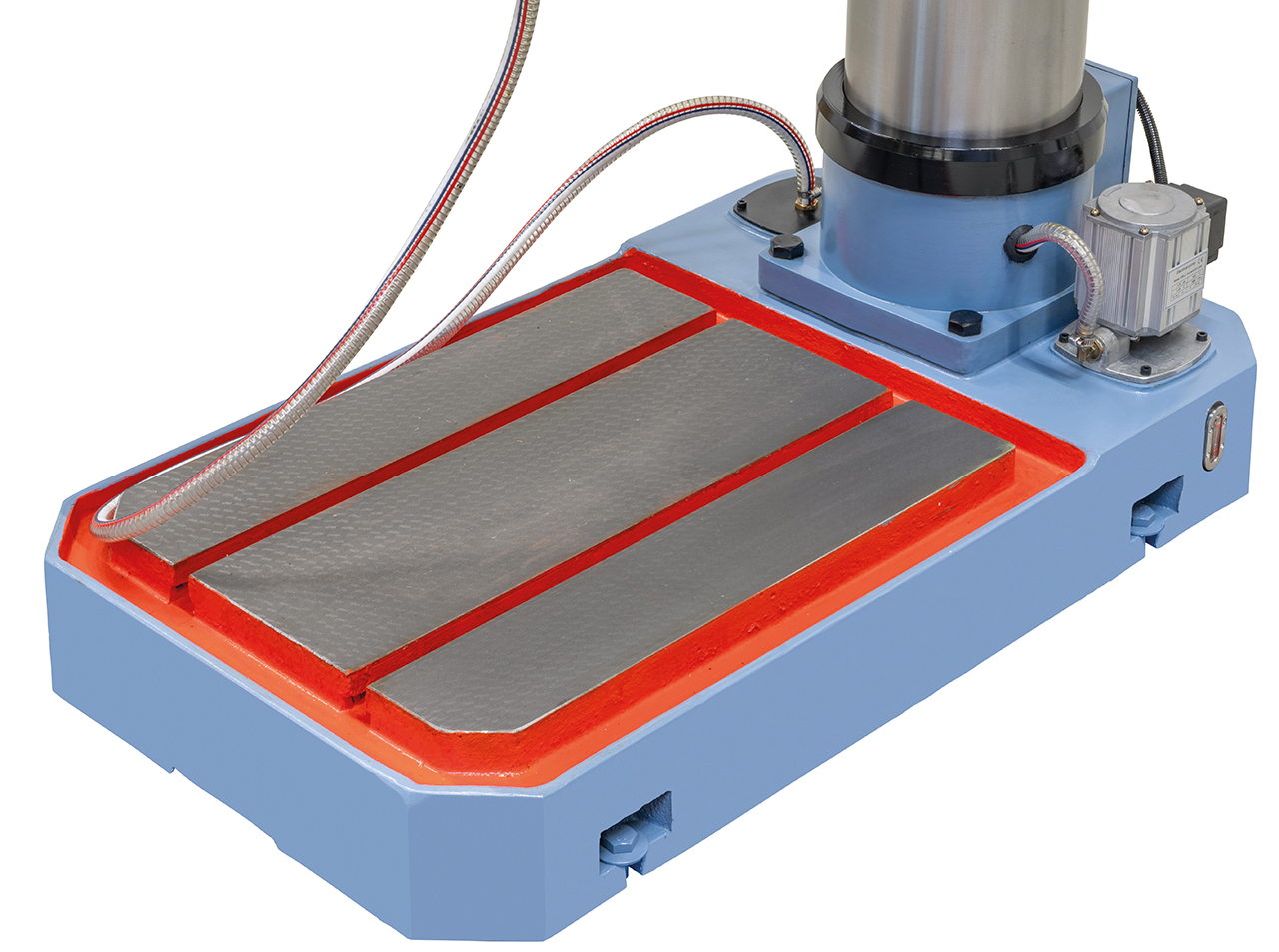

- Geschliffene Bodenplatte mit T-Nuten zum Aufspannen von besonders hohen Werkstücken
- Garantierte Rundlaufgenauigkeit ? 0,02 mm, in der Pinole gemessen

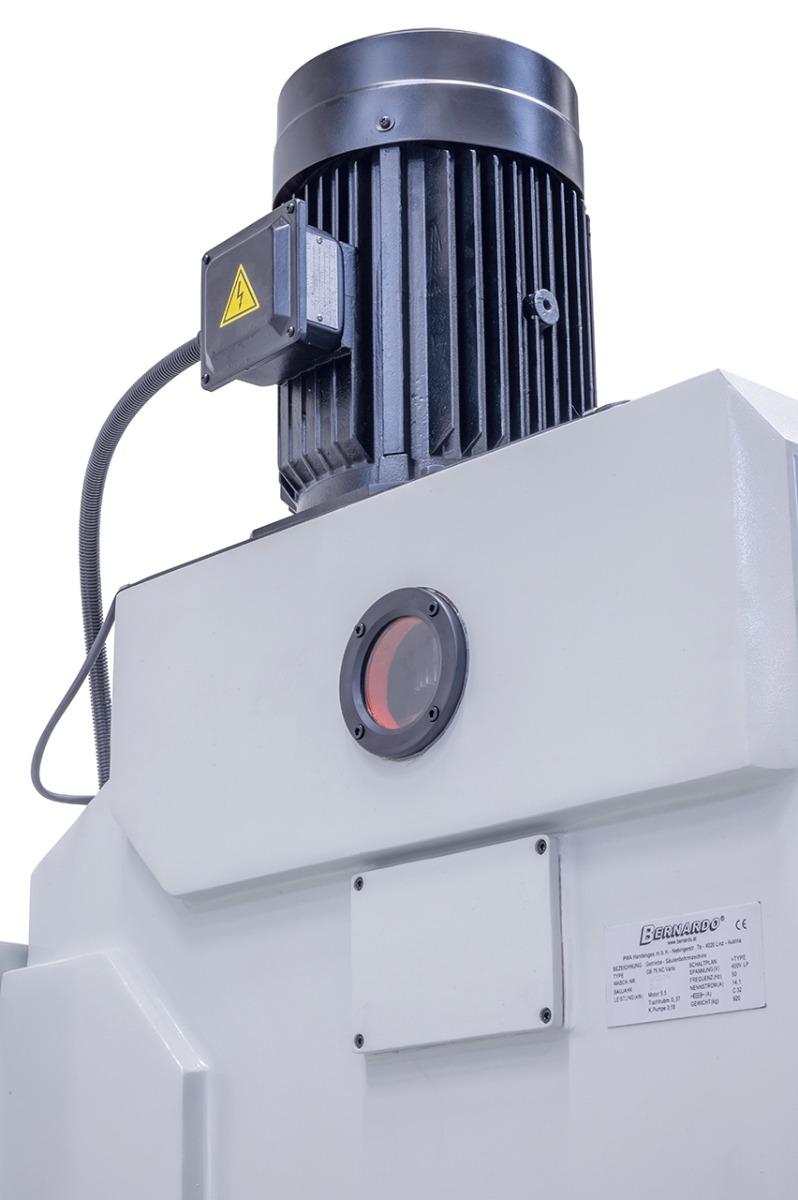

- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung

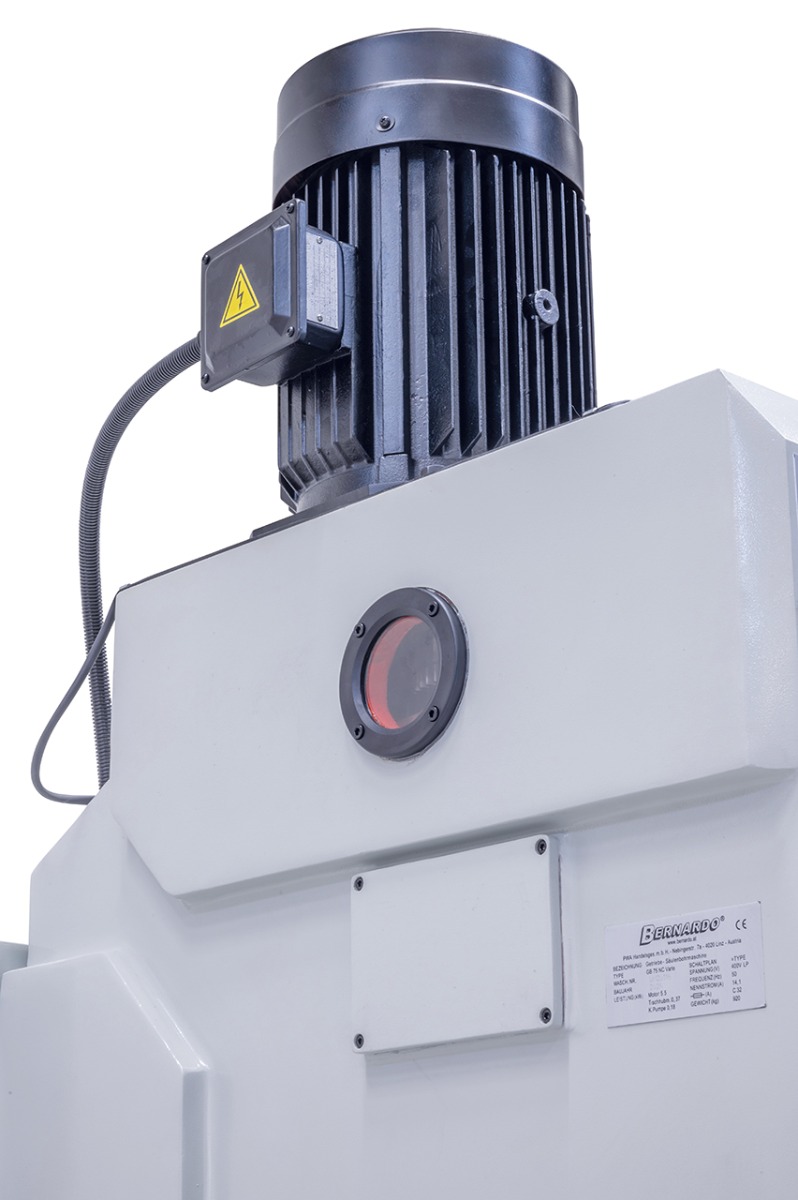

- Leistungsstarker Antriebsmotor konzipiert für längeren Einsatz
Technische Spezifikation:
| Bohrleistung in Stahl | 70 mm |
| Bohrleistung in Guss | 80 mm |
| Gewindeschneiden max. | M50 |
| Bohrfutter | 3 – 16 mm / B 18 |
| Morsekonus | MK 5 |
| Spindeldrehzahl / Stufenzahl | 38 – 1230 U/min / 12 |
| Vorschubbereich | 0,1 / 0,2 / 0,3 / 0,4 mm/U |
| Ausladung | 420 mm |
| Abstand Spindel / Tisch max. | 745 mm |
| Abstand Spindel / Bodenplatte | 1380 mm |
| Pinolenhub | 280 mm |
| Säulendurchmesser | 220 mm |
| Tischgröße / T-Nutengröße | 600 x 600 mm / 18 mm |
| Arbeitsfläche Bodenplatte | 490 x 635 mm |
| Motorleistung | 5,5 kW |
| Maschinenabmessung (B x T x H) | 750 x 1200 x 2790 mm |
| Gewicht ca. | 1060 kg |
Lieferumfang:
- Schnellspannbohrfutter 3 - 16 mm / B 18
- Bohrfutterdorn MK 5 / B 18
- Reduzierhülse MK 5 / 4, MK 4 / 3, MK 4 / 2, MK 3 / 1
- Motorischer Tischhub
- Kühlmitteleinrichtung
- Touchscreen
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige

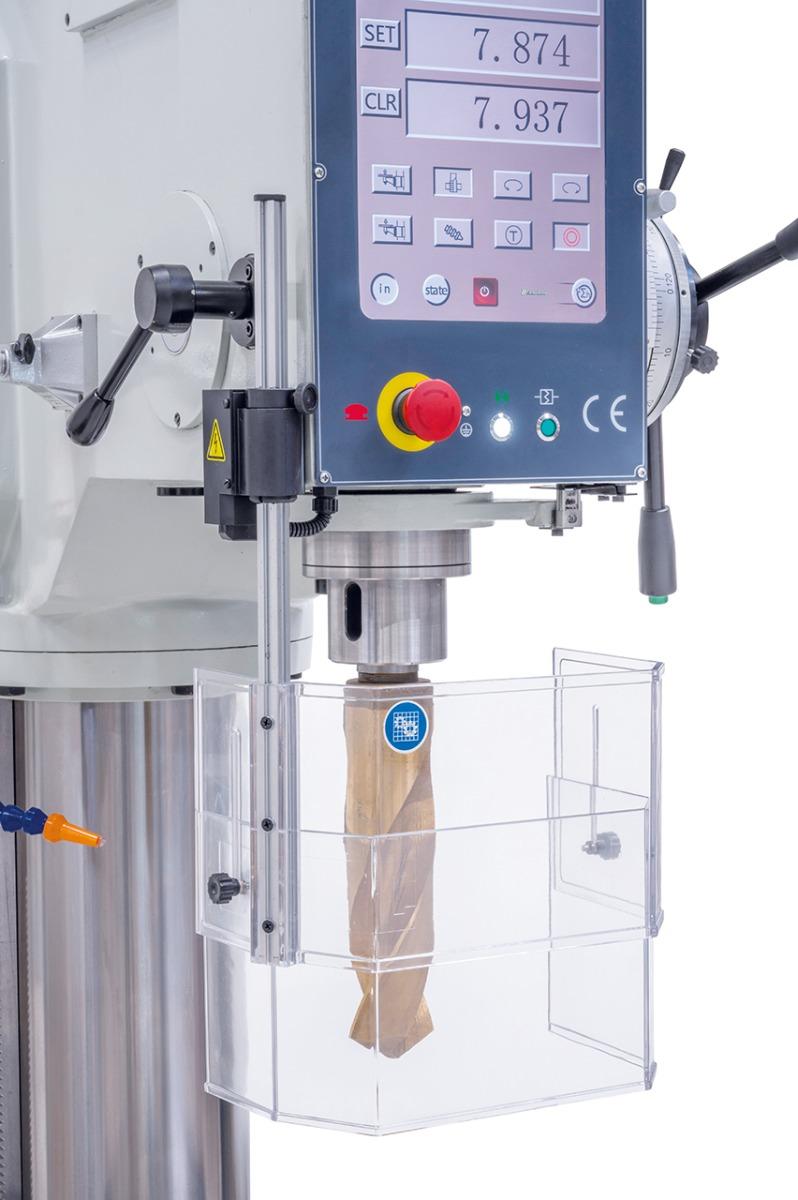

- Höhenverstellbare Schutzabdeckung
Für präzises Arbeiten ist die Maschine serienmäßig mit einen automatischem Spindelvorschub, sowie einer digitalen Bohrtiefenanzeige ausgestattet.
Dreh- und schwenkbarer Bohrtisch (handgeschabt), serienmäßig mit Positioniermotor.
Integrierte Kühlmitteleinrichtung,Behälterinhalt 7 l,Fördermenge 6 l/min.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
