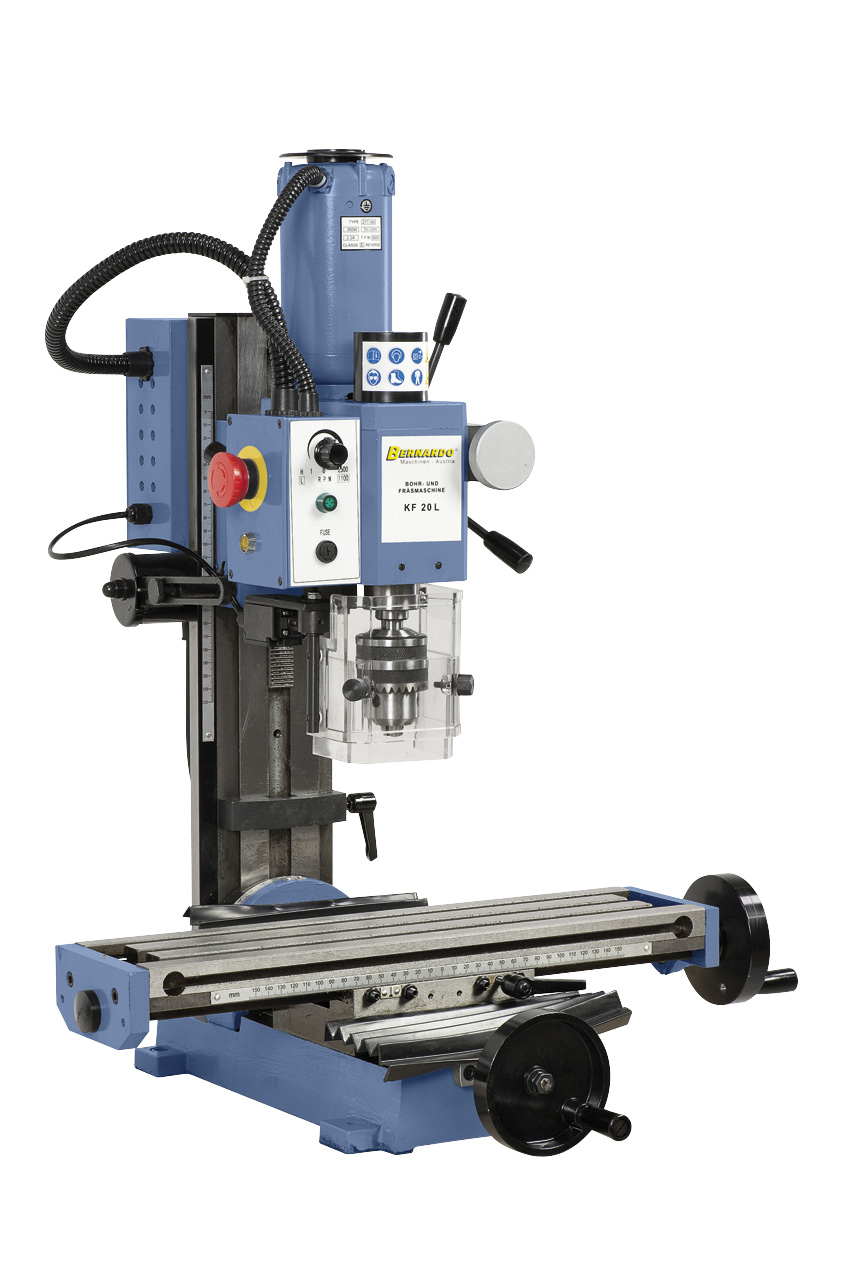

02-1011 Bernardo Bohr- und Fräsmaschinen KF 20 L
02-1011 Bernardo Bohr- und Fräsmaschinen KF 20 L / 230 V
Beschreibung:Die präzise Fräsmaschine KF 20 L ist für Bohr-, Fräs- und Senkarbeiten bei kleinen Werkstücken bestens geeignet. Durch die kleine und vibrationsfreie Bauweise findet dieses Modell beim anspruchsvollen Modellbauer ihren Einsatzbereich.
Features:
Technische Spezifikation:
Lieferumfang:
Drehzahlregelung mittels Vorgelege und elektronisch stufenlos regelbaren Gleichstrommotor
Kreuztisch aus hochwertigem Grauguss, Frästischvorschub FTV-2 auf Wunsch lieferbar
KF 20 L mit geschwenktem Fräskopf für erweiterten Einsatzbereich (Standard)
Beschreibung:Die präzise Fräsmaschine KF 20 L ist für Bohr-, Fräs- und Senkarbeiten bei kleinen Werkstücken bestens geeignet. Durch die kleine und vibrationsfreie Bauweise findet dieses Modell beim anspruchsvollen Modellbauer ihren Einsatzbereich.
Features:
- Einzeln festklemmbare Führungen gewährleisten ein sauberes Fräsbild
- Schwenkbarer Fräskopf für erweiterten Einsatzbereich (-45° bis +45°)
- Elektronisch stufenlos regelbarer Antrieb
- Großer Drehzahlbereich (2 Stufen) von 0 - 2500 U/min
- Schwalbenschwanzführung in x-, y- und z-Achse
- Bohrtiefe leicht ablesbar über Skala
- Frässpindel mit präziser Feinzustellung
- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
Technische Spezifikation:
| Bohrleistung in Stahl | 13 mm |
| Stirnfräser max. | 30 mm |
| Schaftfräser max. | 16 mm |
| Ausladung | 165 mm |
| Abstand Spindel / Tisch | 100 - 290 mm |
| Spindeldrehzahl, stufenlos | L= 0 - 1000 U/min H= 0 - 2500 U/min |
| Spindelaufnahme | MK 3 |
| Tischgröße | 460 x 120 mm |
| Verfahrwege (x / y) | 300 / 130 mm |
| Fräskopf schwenkbar | -45° bis +45° |
| Höhenverstellung Fräskopf | 190 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,35 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,55 kW / 230 V |
| Maschinenabmessung (B x T x H) | 510 x 550 x 760 mm |
| Gewicht ca. | 53 kg |
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Höhenverstellbare Schutzabdeckung
- Bedienungsschlüssel
Drehzahlregelung mittels Vorgelege und elektronisch stufenlos regelbaren Gleichstrommotor

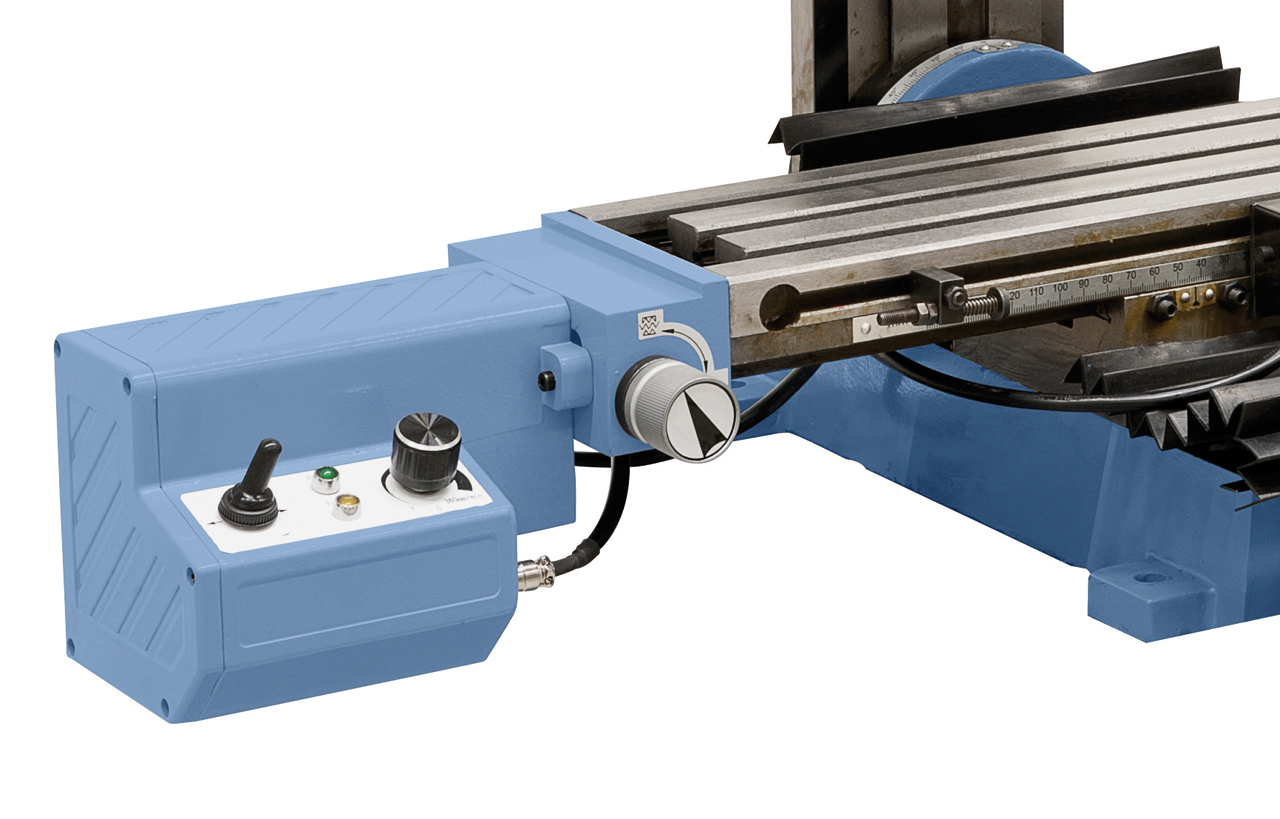

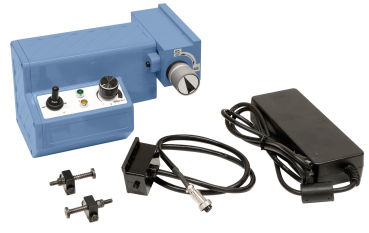

Kreuztisch aus hochwertigem Grauguss, Frästischvorschub FTV-2 auf Wunsch lieferbar

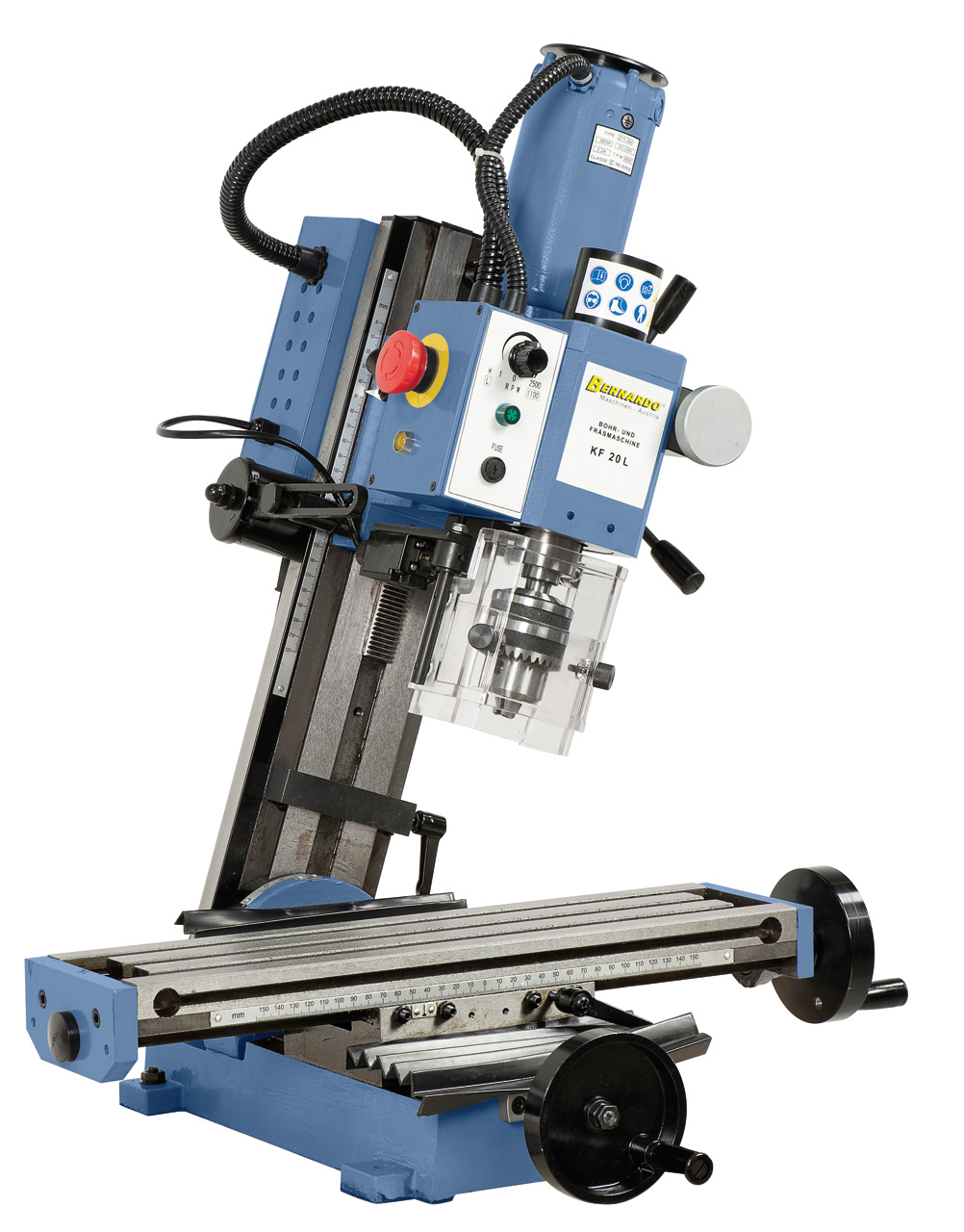

KF 20 L mit geschwenktem Fräskopf für erweiterten Einsatzbereich (Standard)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
Hersteller:
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Österreich
Telefon: +43 (0) 732/664015
Fax: +43 (0) 732/664015-9
Mail: bernardo@pwa.at
Bei Fragen zum Produkt über "Kontakt" hier im Shop.
