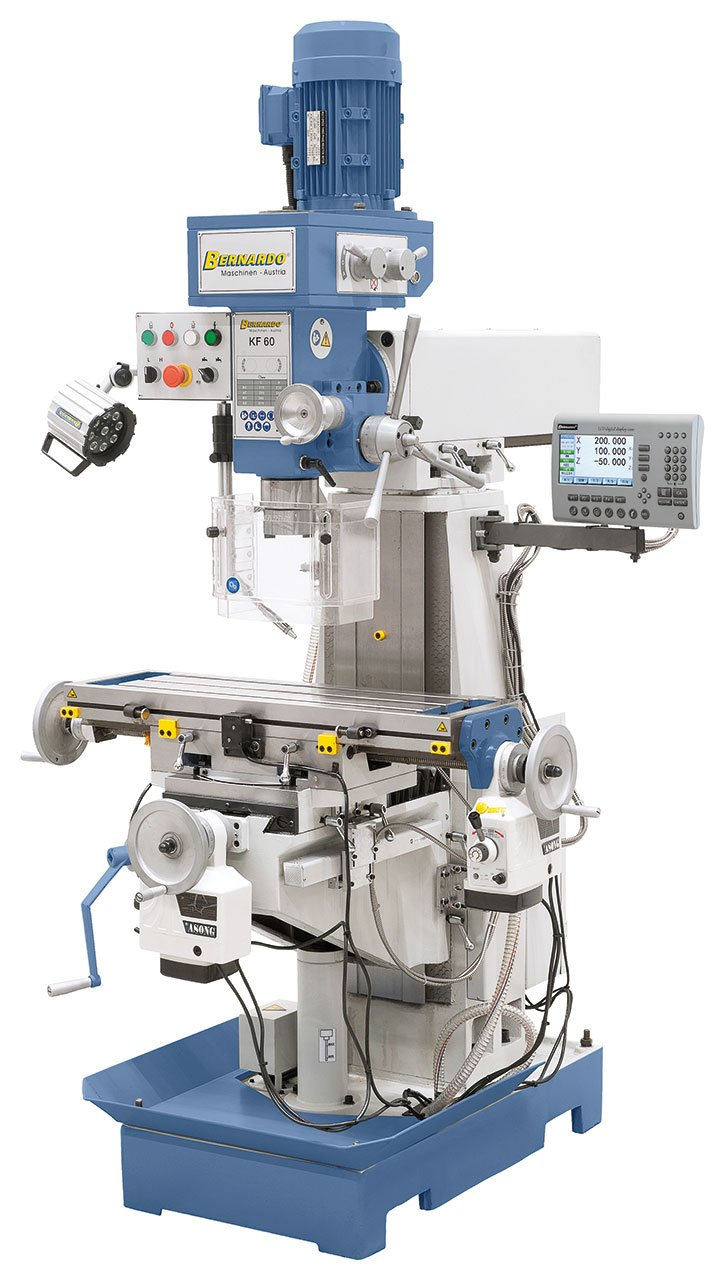

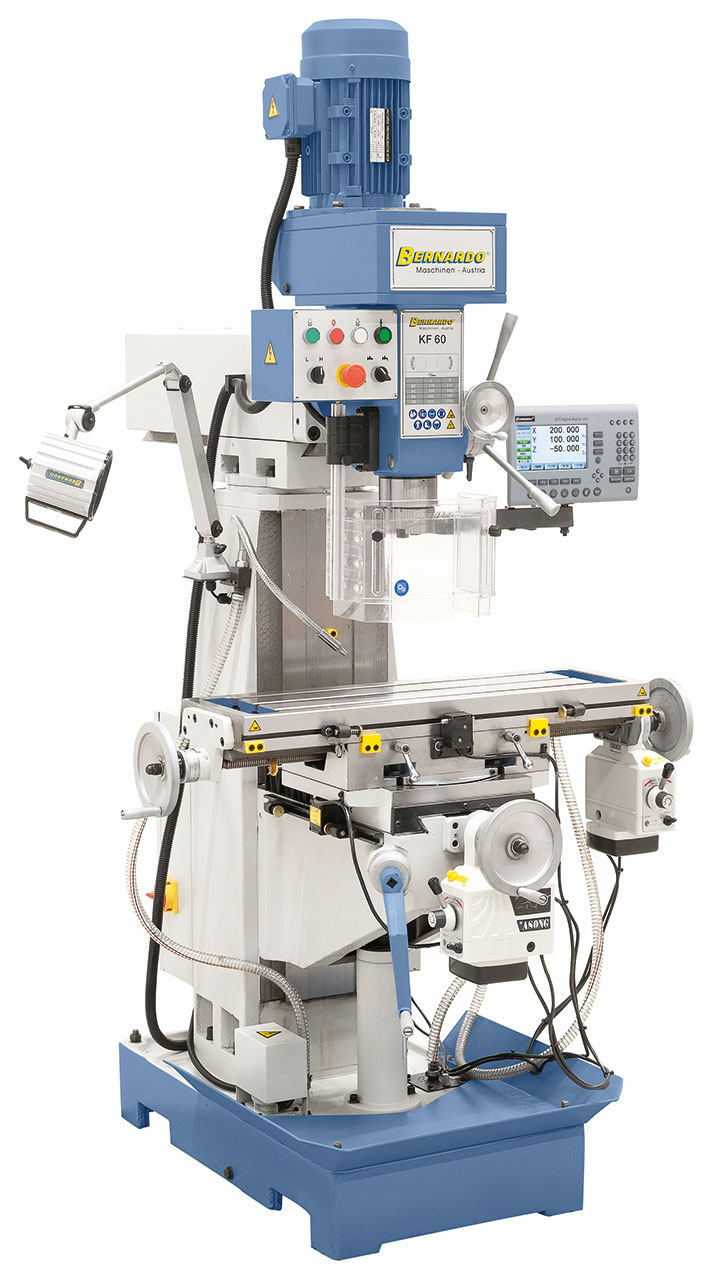

02-1156XL Bernardo Bohr- und Fräsmaschinen KF 60 inkl. 3-Achs-Digitalanzeige und y-Vorschub
02-1156XL Bernardo Bohr- und Fräsmaschinen KF 60 inkl. 3-Achs-Digitalanzeige und y-Vorschub
Beschreibung:
Die Bohr- und Fräsmaschine KF 60 ist serienmäßig mit Vorschüben in x- und y-Achse ausgestattet. Durch den verschieb- und schwenkbaren Oberarm lassen sich die verschiedensten Arbeiten optimal durchführen und daher ist dieses Modell ideal für Modellbauer, Handwerker und Reparaturwerkstätten.
Features:
Lieferumfang:

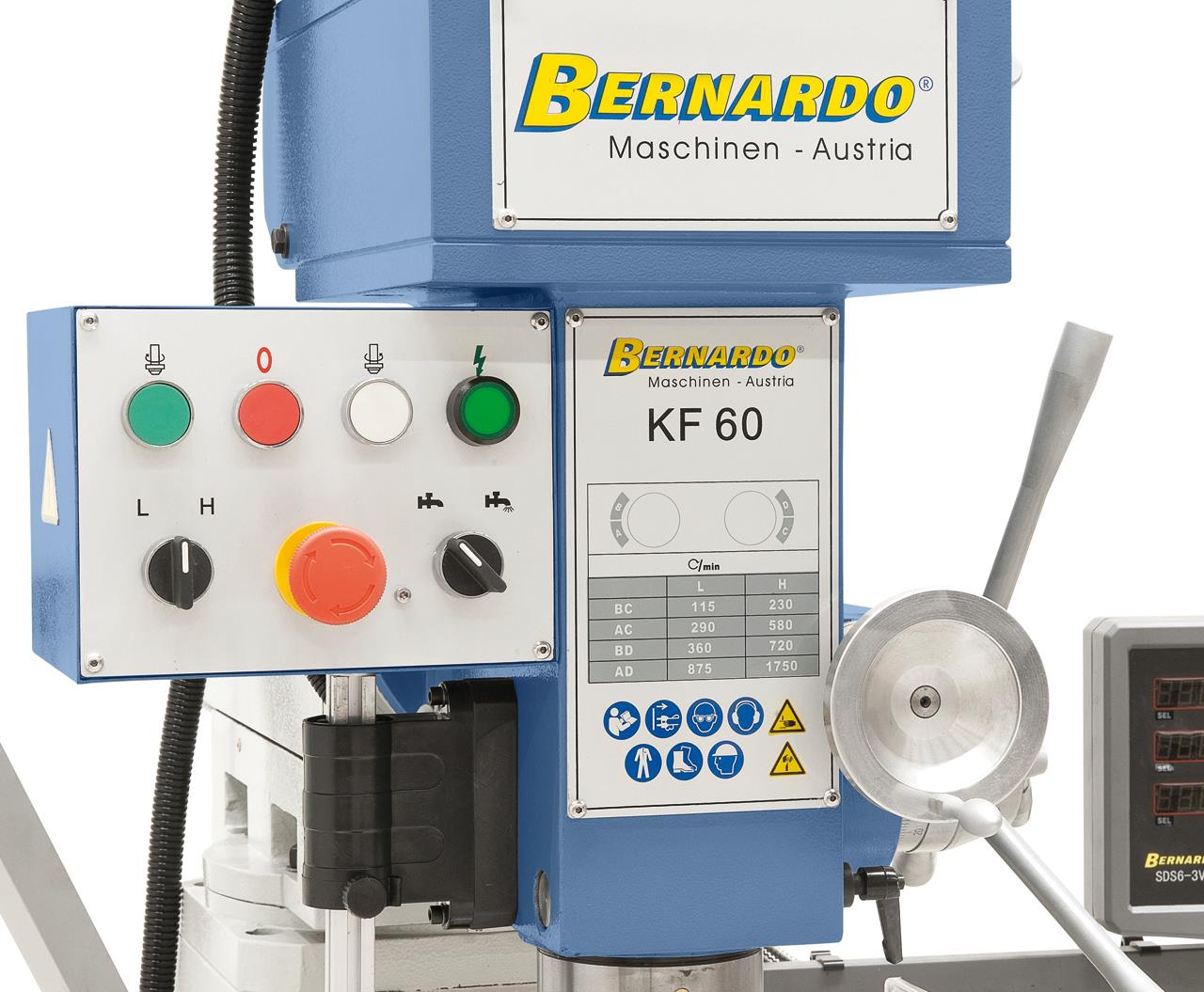

Zentrale Anordnung der Elektroelemente am Fräskopf

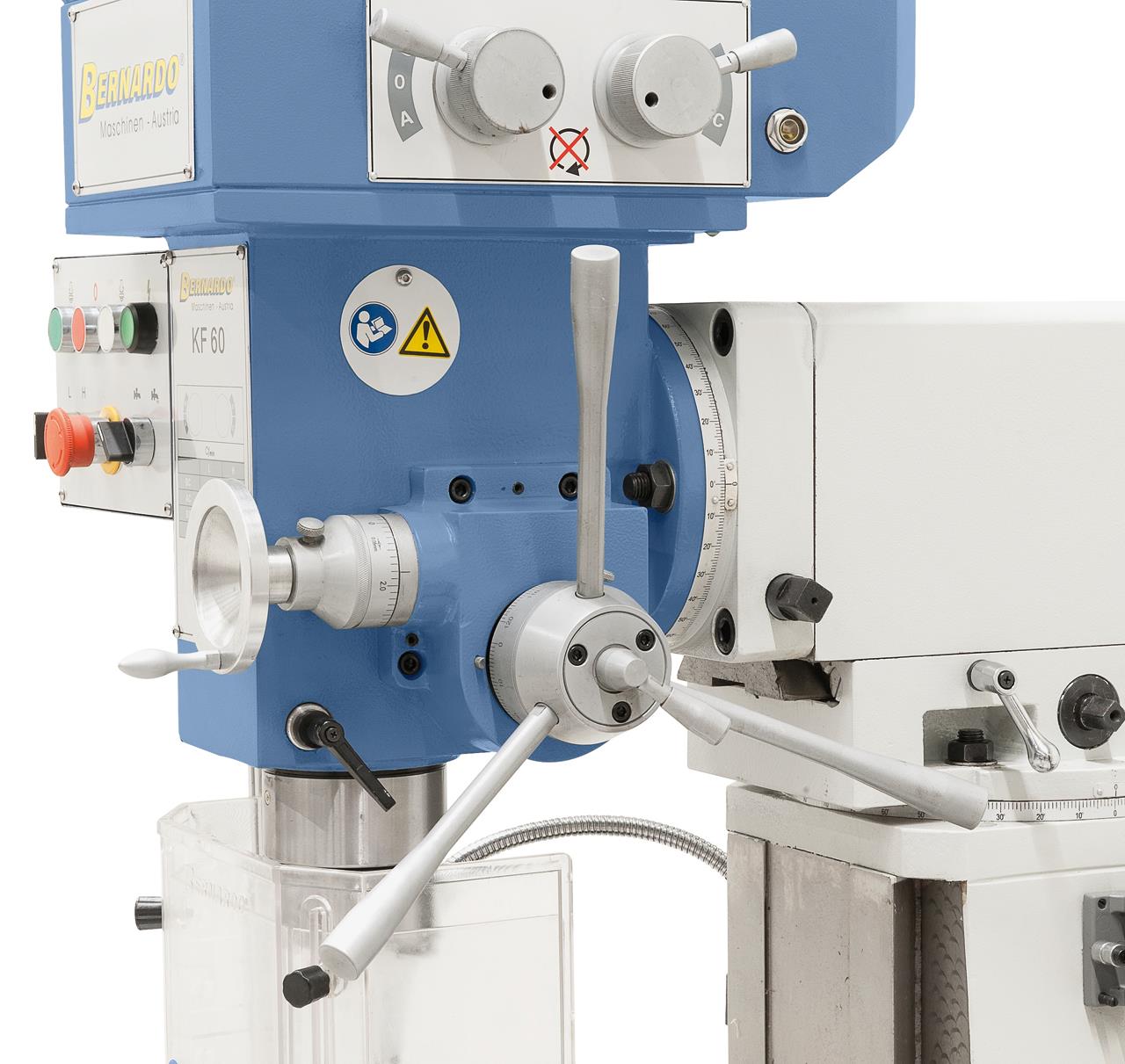

Großdimensionierter Sterngriff für leichte Pinolenzustellung beim Bohren, Handrad mit Skala für genaues Zustellen beim Fräsen.

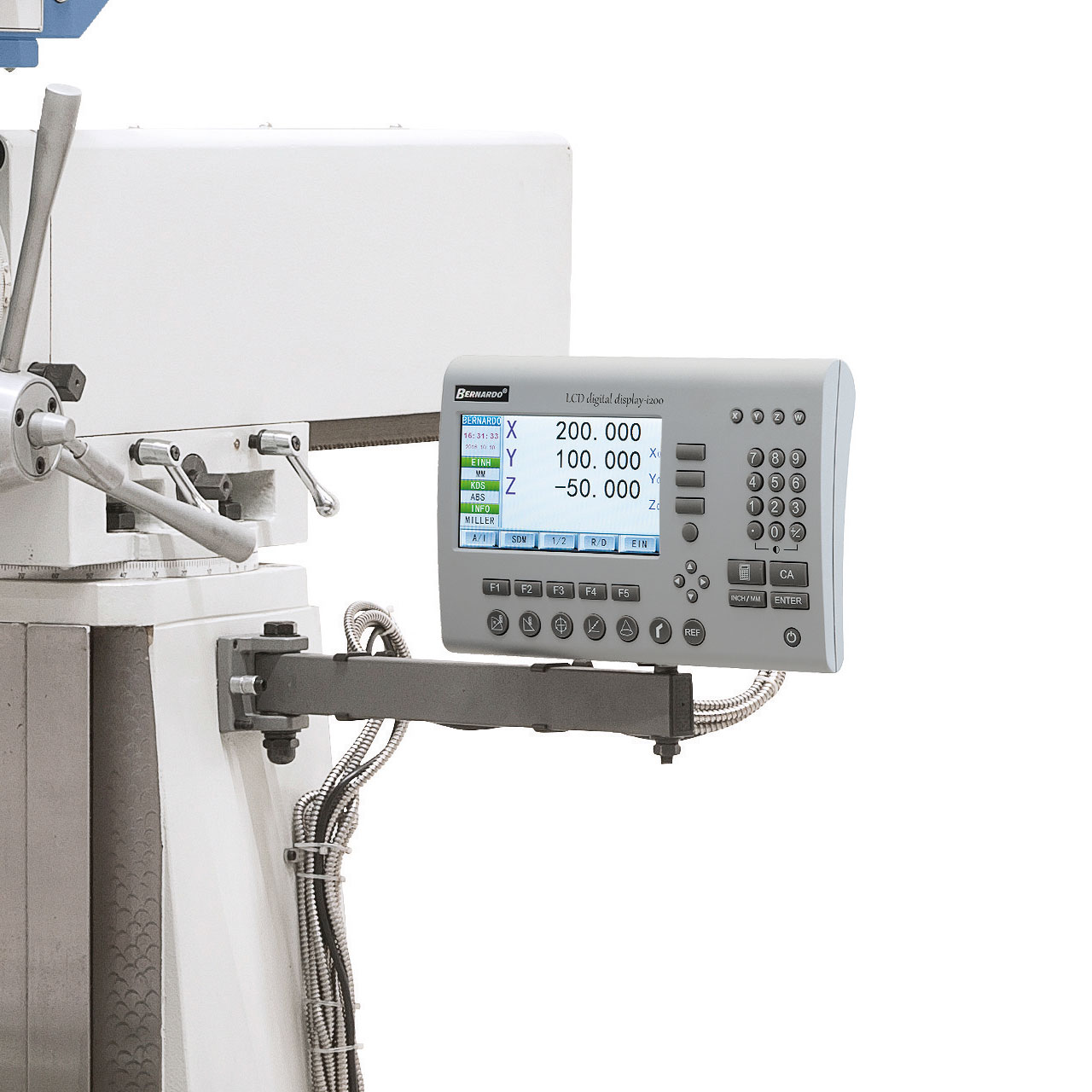

Digitalanzeige in allen 3 Achsen serienmäßig.

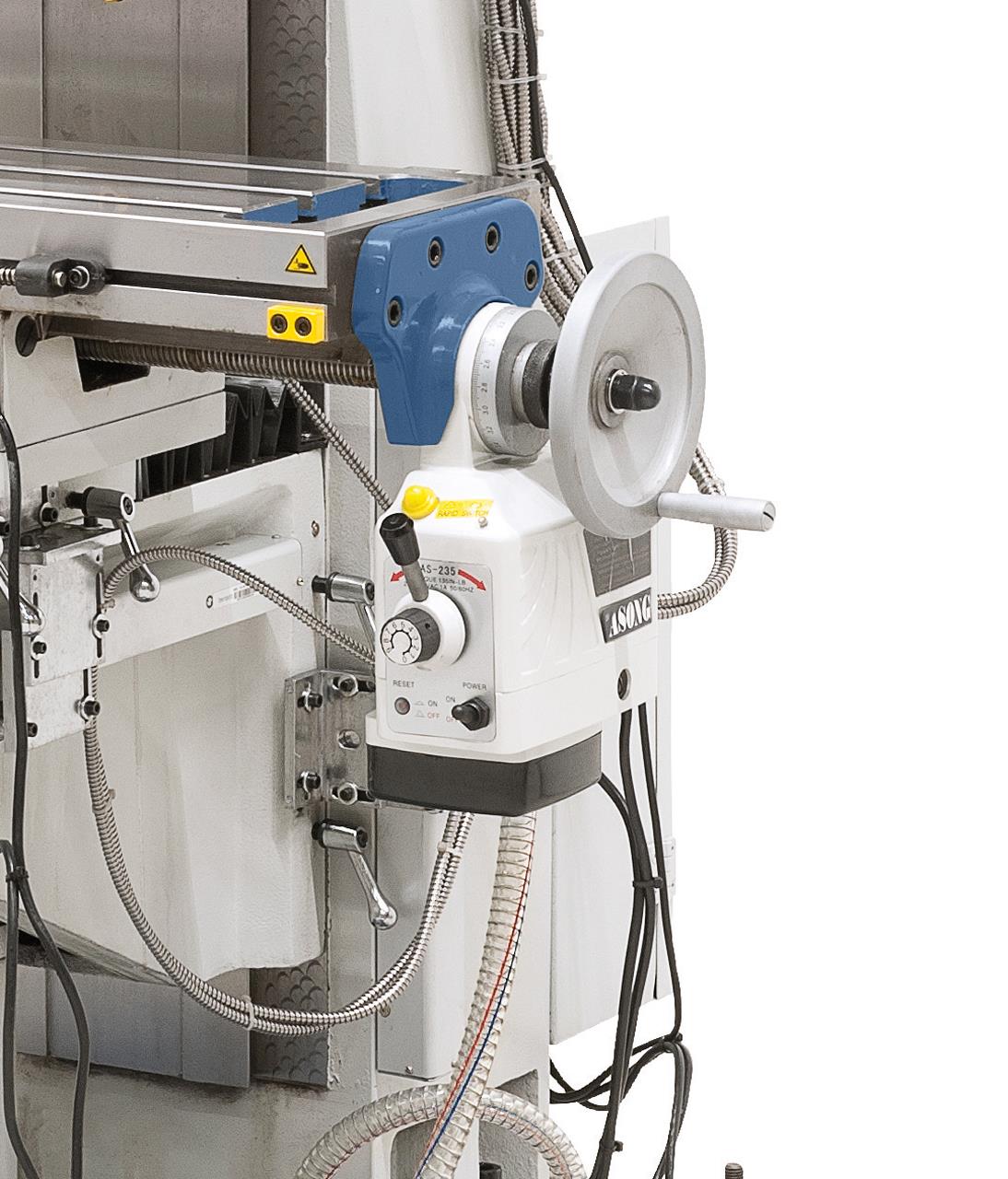

Serienmäßig mit automatischem Frästischvorschub in der x- und y-Achse.

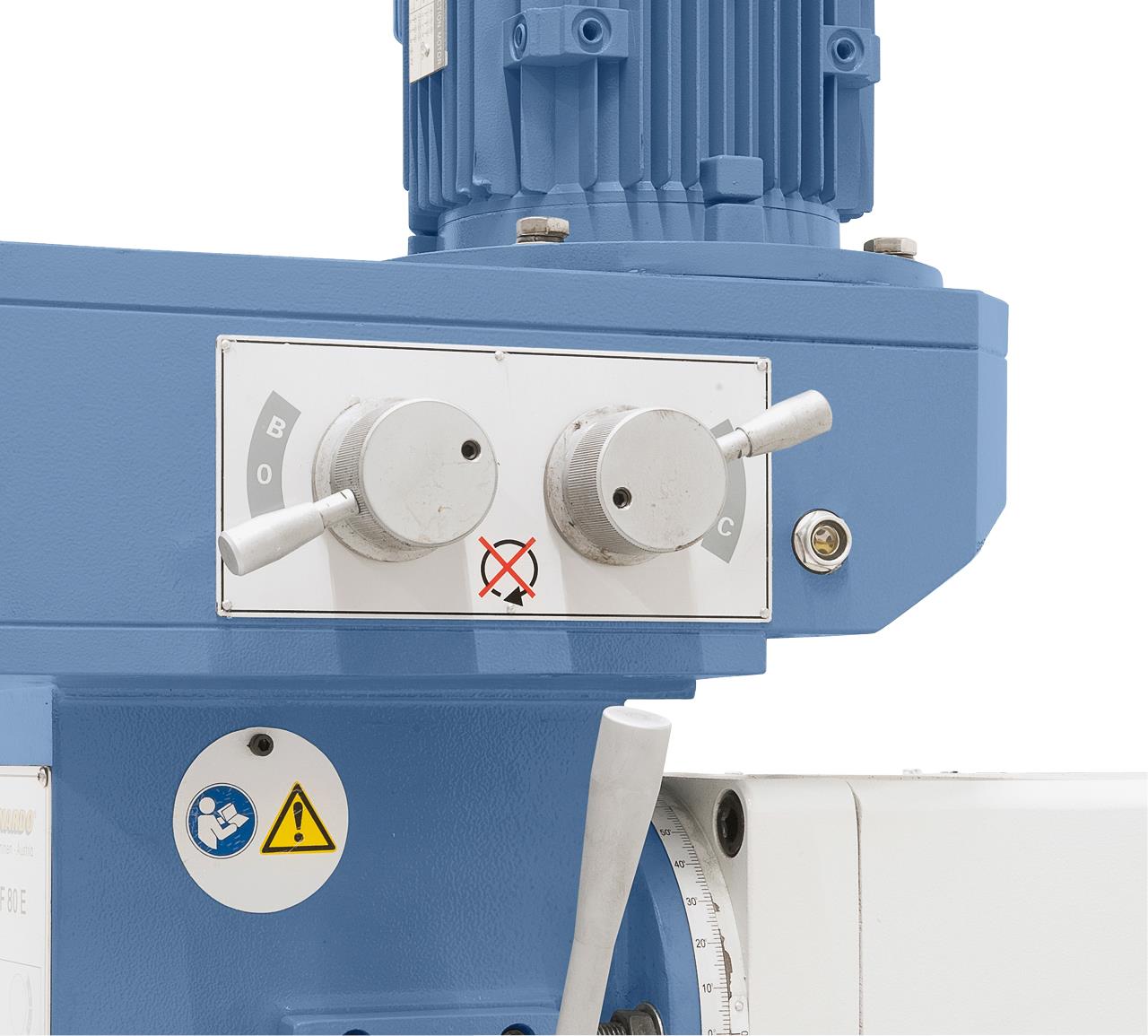

Einfache Bedienung der Schaltelemente für den Drehzahlwechsel

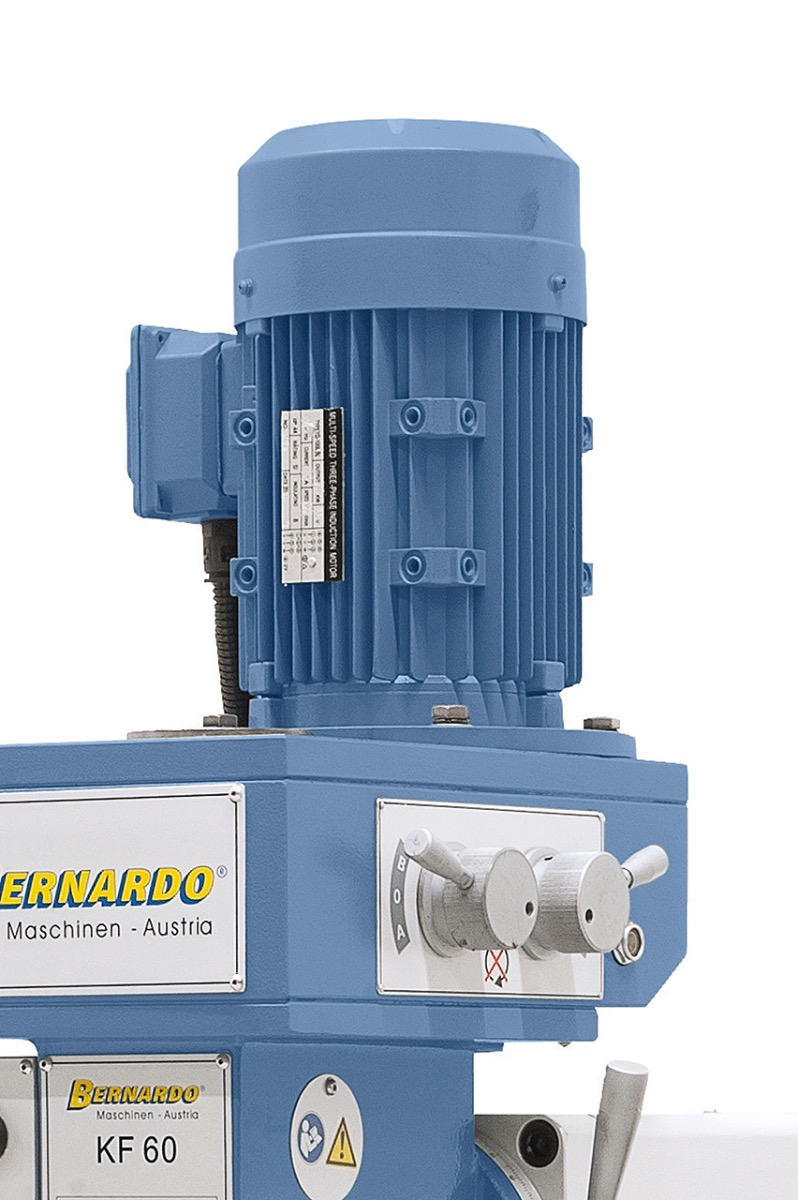

Der leistungsstarke Antriebsmotor ermöglicht ein optimales Arbeitsergebnis. Die Einstellung der Geschwindigkeit erfolgt mittels Getriebeschaltung.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Beschreibung:
Die Bohr- und Fräsmaschine KF 60 ist serienmäßig mit Vorschüben in x- und y-Achse ausgestattet. Durch den verschieb- und schwenkbaren Oberarm lassen sich die verschiedensten Arbeiten optimal durchführen und daher ist dieses Modell ideal für Modellbauer, Handwerker und Reparaturwerkstätten.
Features:
- Schnelle Tischverstellung in x- und y-Achse durch automatischen Tischvorschub mit Eilgang
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
- Erweiterter Einsatzbereich durch den schwenkbaren Frästisch von -45° bis +45°
- Erhöhte Produktivität durch die serienmäßige Digitalanzeige in allen 3 Achsen
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Hohe Rundlaufgenauigkeit (= 0,015 mm) der Pinole durch Präzisionslager
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
- Umfangreiches Zubehör in der Grundausstattung enthalten
| Bohrleistung in Stahl | 35 mm |
| Bohrleistung in Guss | 40 mm |
| Gewindeschneiden bis max. | M 16 |
| Ausladung | 210 - 550 mm |
| Spindelkopf-Schwenkbereich | 90° |
| Spindeldrehzahl | (8) 115 - 1750 U/min |
| Spindelaufnahme | ISO 40 |
| Pinolenhub | 125 mm |
| Tischgröße | 800 x 240 mm |
| T-Nutengröße | 16 mm |
| Tisch schwenkbar | -45° bis +45° |
| Abstand Spindel / Tisch | 120 - 375 mm |
| Verfahrweg längs (x) | 375 mm |
| Verfahrweg quer (y) | 175 mm |
| Verfahrweg vertikal (z) | 255 mm |
| Motor-Abgabeleistung S1 100% | 0,85 / 1,5 kW |
| Motor-Aufnahmeleistung S6 40% | 1,1 / 2,2 kW |
| Maschinenabmessung (B x T x H) | 1300 x 1400 x 2100 mm |
| Gewicht ca. | 750 kg |
- 3-Achs-Digitalanzeige i200 mit LCD-Display
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Adapter ISO 40/MK 3
- Adapter ISO 40/B18
- Reduzierhülse MK 3/2
- Höhenverstellbare Schutzabdeckung
- Automatischer Frästischvorschub in x-Achse
- Automatischer Frästischvorschub in y-Achse
Zentrale Anordnung der Elektroelemente am Fräskopf
Großdimensionierter Sterngriff für leichte Pinolenzustellung beim Bohren, Handrad mit Skala für genaues Zustellen beim Fräsen.
Digitalanzeige in allen 3 Achsen serienmäßig.
Serienmäßig mit automatischem Frästischvorschub in der x- und y-Achse.
Einfache Bedienung der Schaltelemente für den Drehzahlwechsel
Der leistungsstarke Antriebsmotor ermöglicht ein optimales Arbeitsergebnis. Die Einstellung der Geschwindigkeit erfolgt mittels Getriebeschaltung.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
