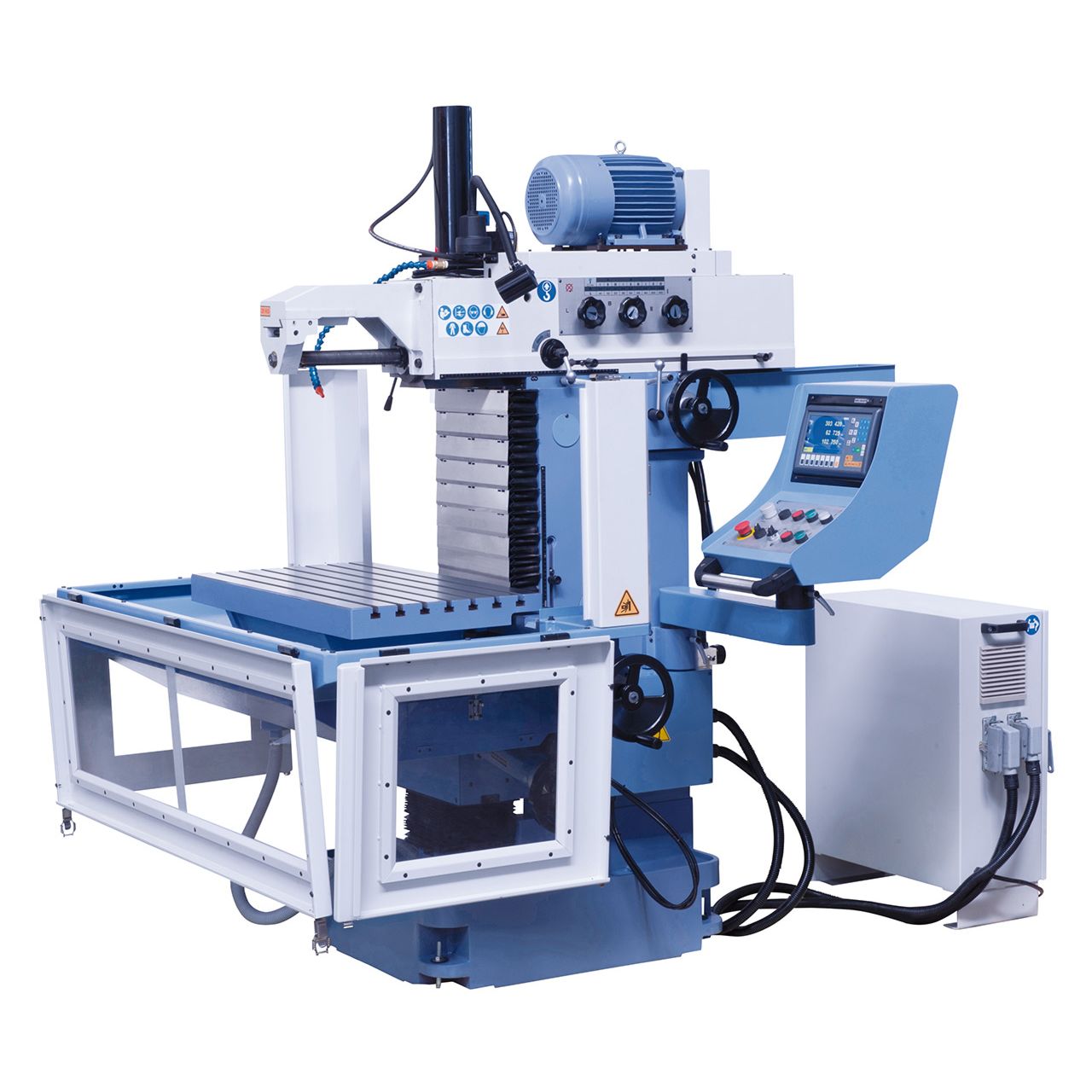

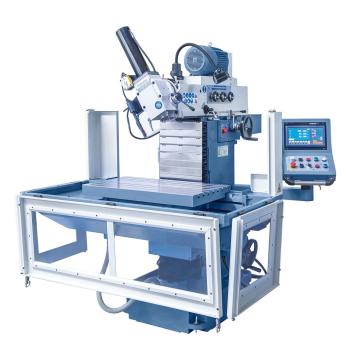

02-1327XL Bernardo Werkzeugfräsmaschinen TRM 900 inkl. 3-Achs-Digitalanzeige
02-1327XL Bernardo Werkzeugfräsmaschinen TRM 900 inkl. 3-Achs-Digitalanzeige

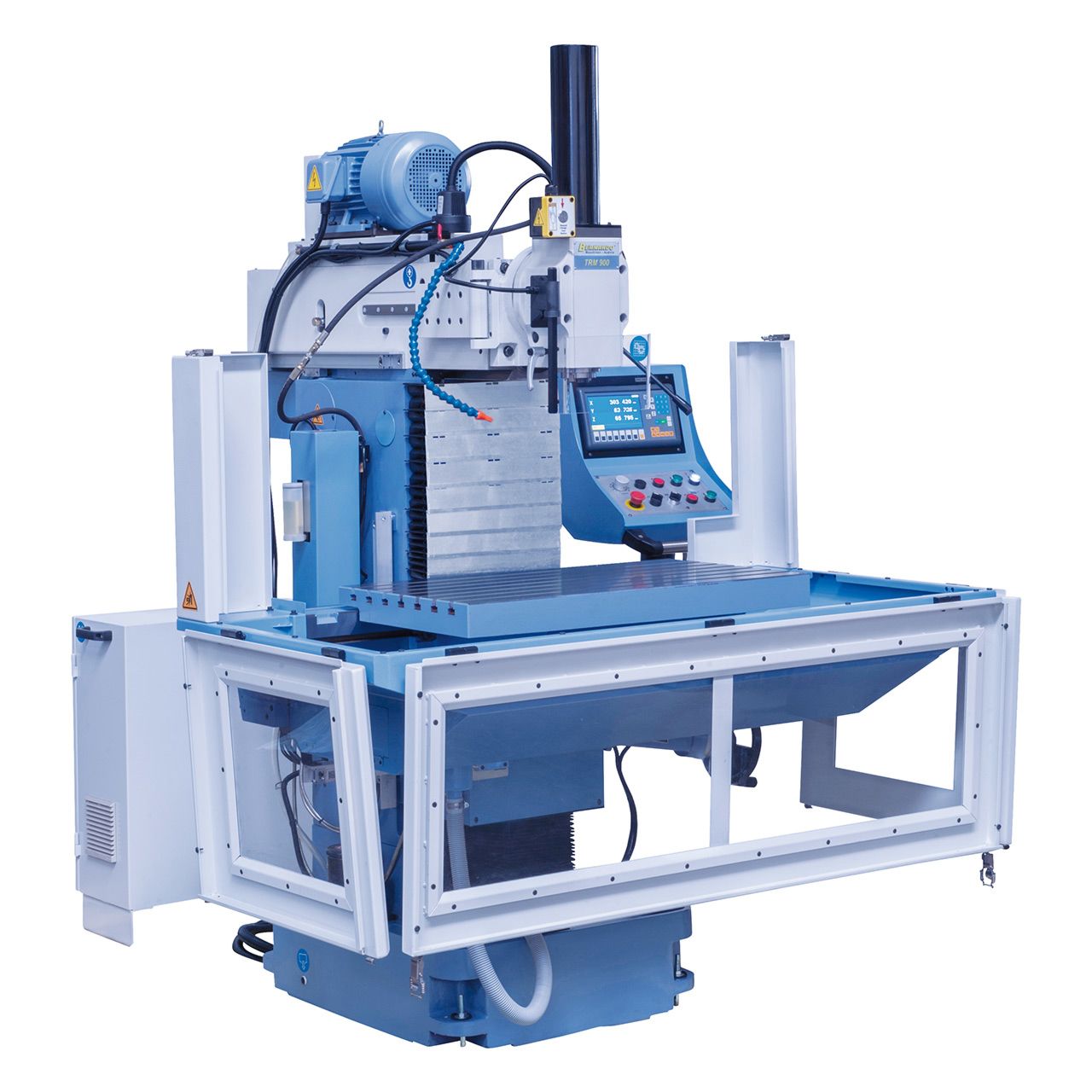

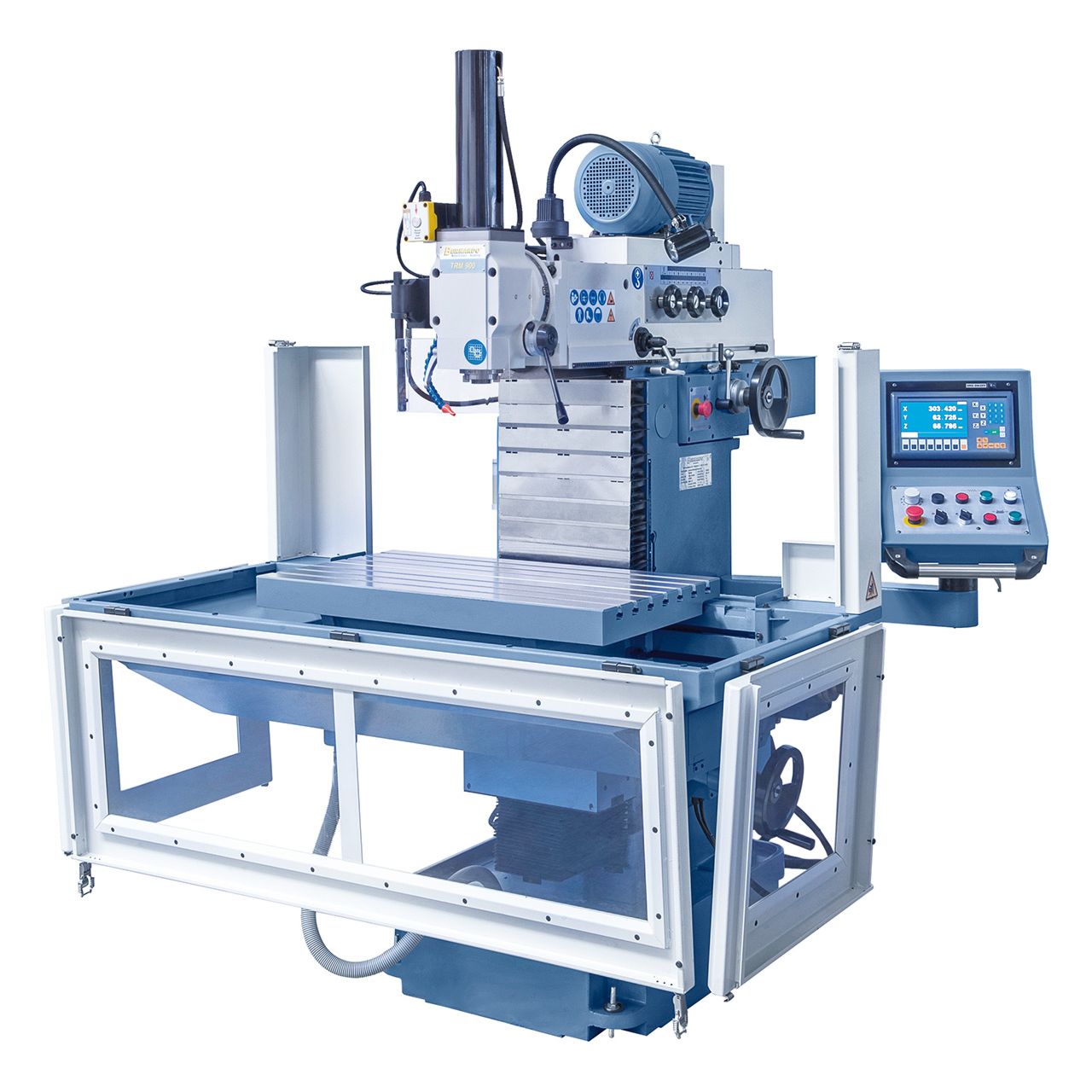

Beschreibung:Die Universal-Werkzeugfräsmaschine TRM 900 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dieses Modell bietet bereits in der Grundausstattung die Möglichkeit horizontale, vertikale und schräge Fräsarbeiten durchzuführen. Anwendung findet dieses Modell hauptsächlich im Werkzeug- und Formenbau, im Modellbau, aber auch in Ausbildungswerkstätten wird diese Maschine gerne eingesetzt.
Features:
Technische Spezifikation:
* manuell
Lieferumfang:
Übersichtlich angeordnete Schalt- elemente am schwenkbaren Bedienpult, serienmäßig mit 3-Achs-Digitalanzeige mit LCD-Display.
Großdimensionierte Pinole gewährleistet höchstmögliche Stabilität.
Wahlhebel für Vorschubachse (Abbildung für x- und z-Achse), Einstellung der Vorschubgeschwindigkeit mittels Potentiometer am Bedienpaneel.
Einfach einstellbare Spindeldrehzahl am Oberarm.
Beschreibung:Die Universal-Werkzeugfräsmaschine TRM 900 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dieses Modell bietet bereits in der Grundausstattung die Möglichkeit horizontale, vertikale und schräge Fräsarbeiten durchzuführen. Anwendung findet dieses Modell hauptsächlich im Werkzeug- und Formenbau, im Modellbau, aber auch in Ausbildungswerkstätten wird diese Maschine gerne eingesetzt.
Features:
- Serienmäßig mit hydraulischer Werkzeugklemmung für ein schnelles Wechseln der Werkzeuge
- Spielfrei vorgespannte Kugelumlaufspindeln in allen drei Achsen
- Ausgestattet mit elektrischer Zentralschmierung für die Führungsbahnen
- Serienmäßig mit Manuell-, Automatik- und Eilgangvorschüben in allen drei Achsen ausgestattet

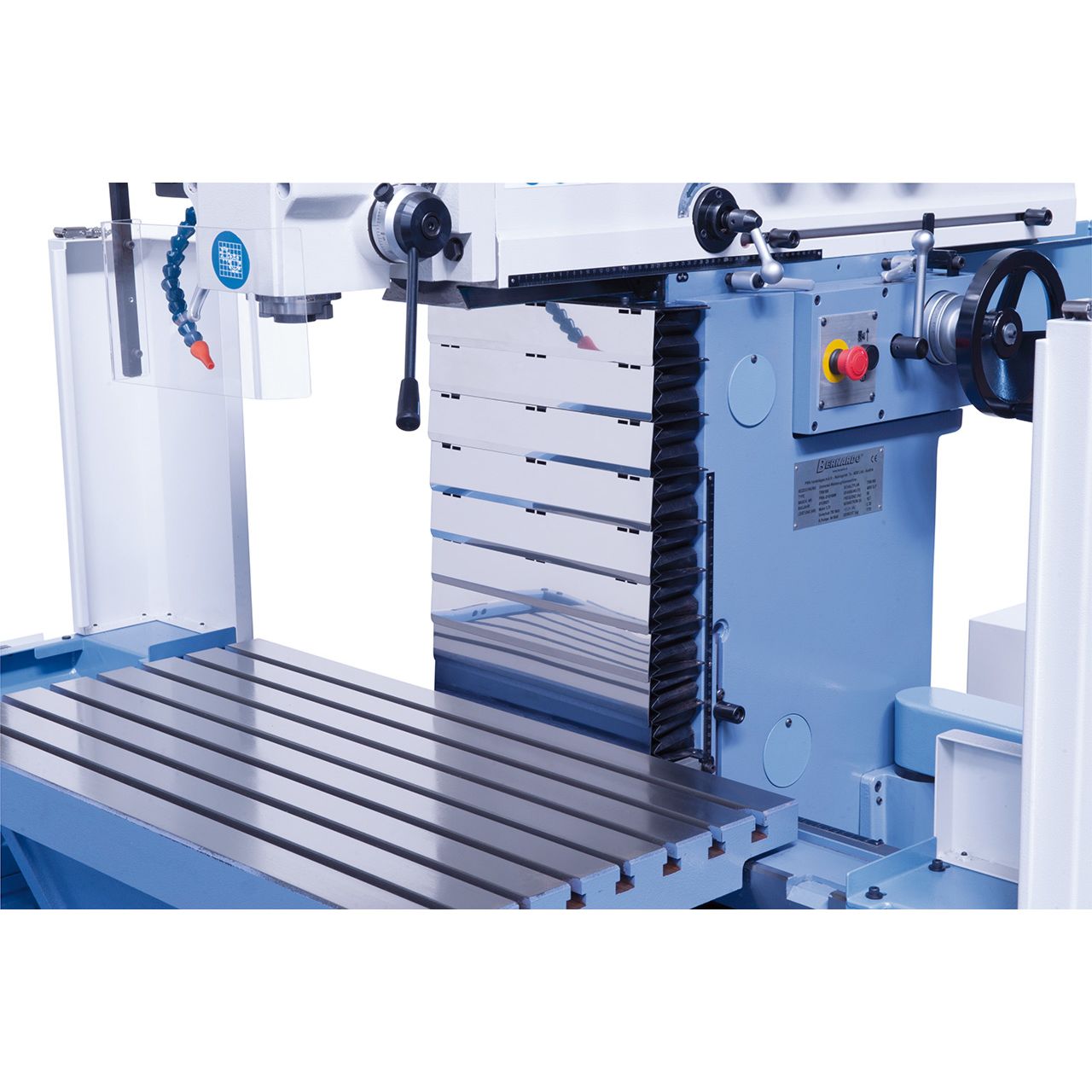

- Vertikale Aufspannfläche mit 3 T-Nuten wahlweise zum Spannen des Arbeitstisches, des Universal-Schwenktisches bzw. großer Werkstücke

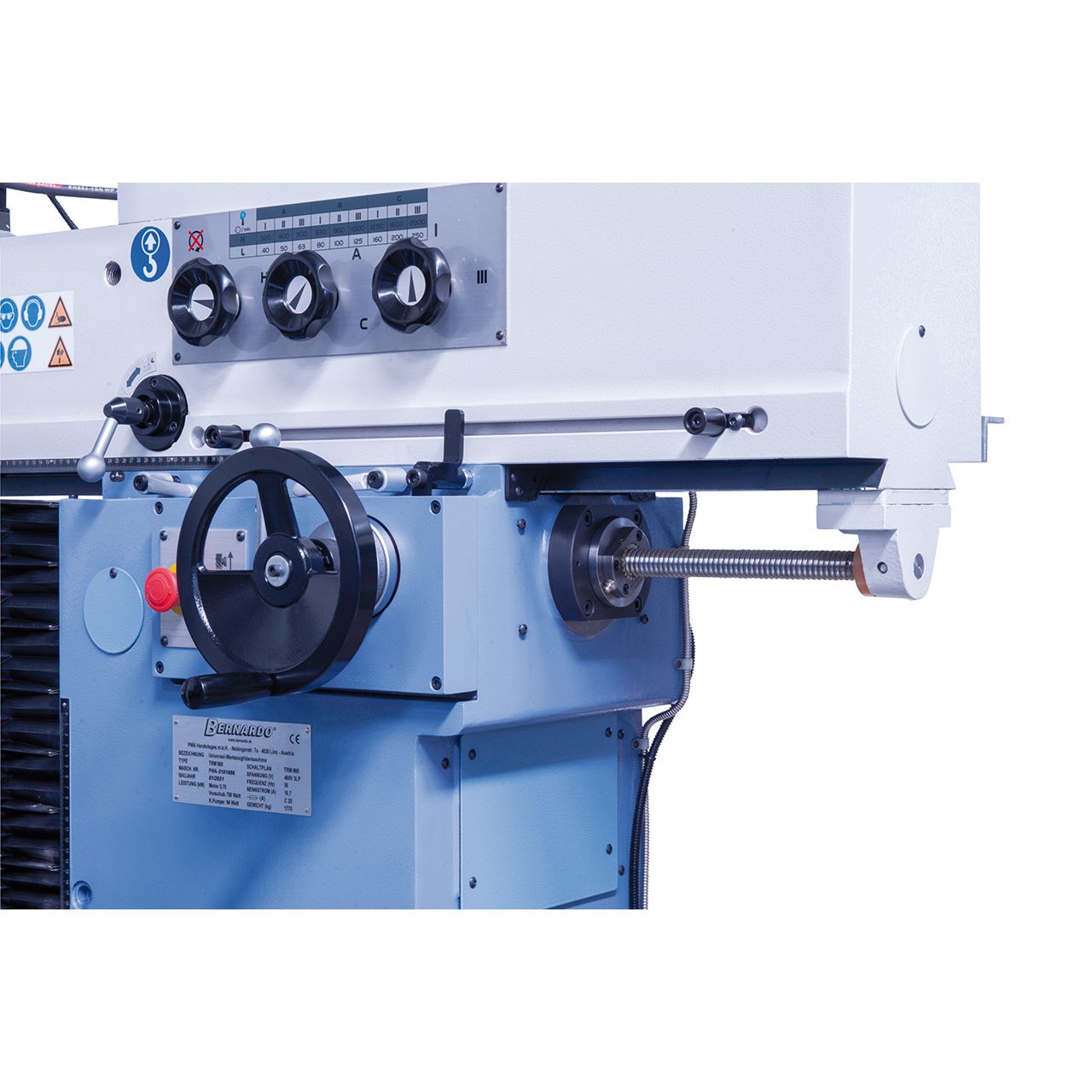

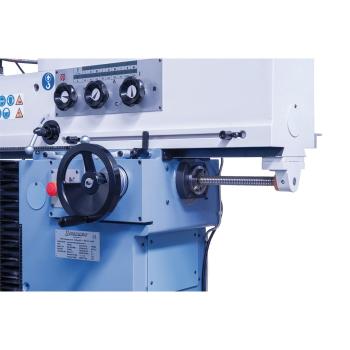

- Oberarm mit übersichtlich aufgebautem Schaltgetriebe für die Spindeldrehzahl
- Großdimensionierte Schwalbenschwanzführung in der x- und y-Achse, Rechteckführung in der z-Achse
- Vorschubgeschwindigkeit mittels Frequenumrichter stufenlos einstellbar

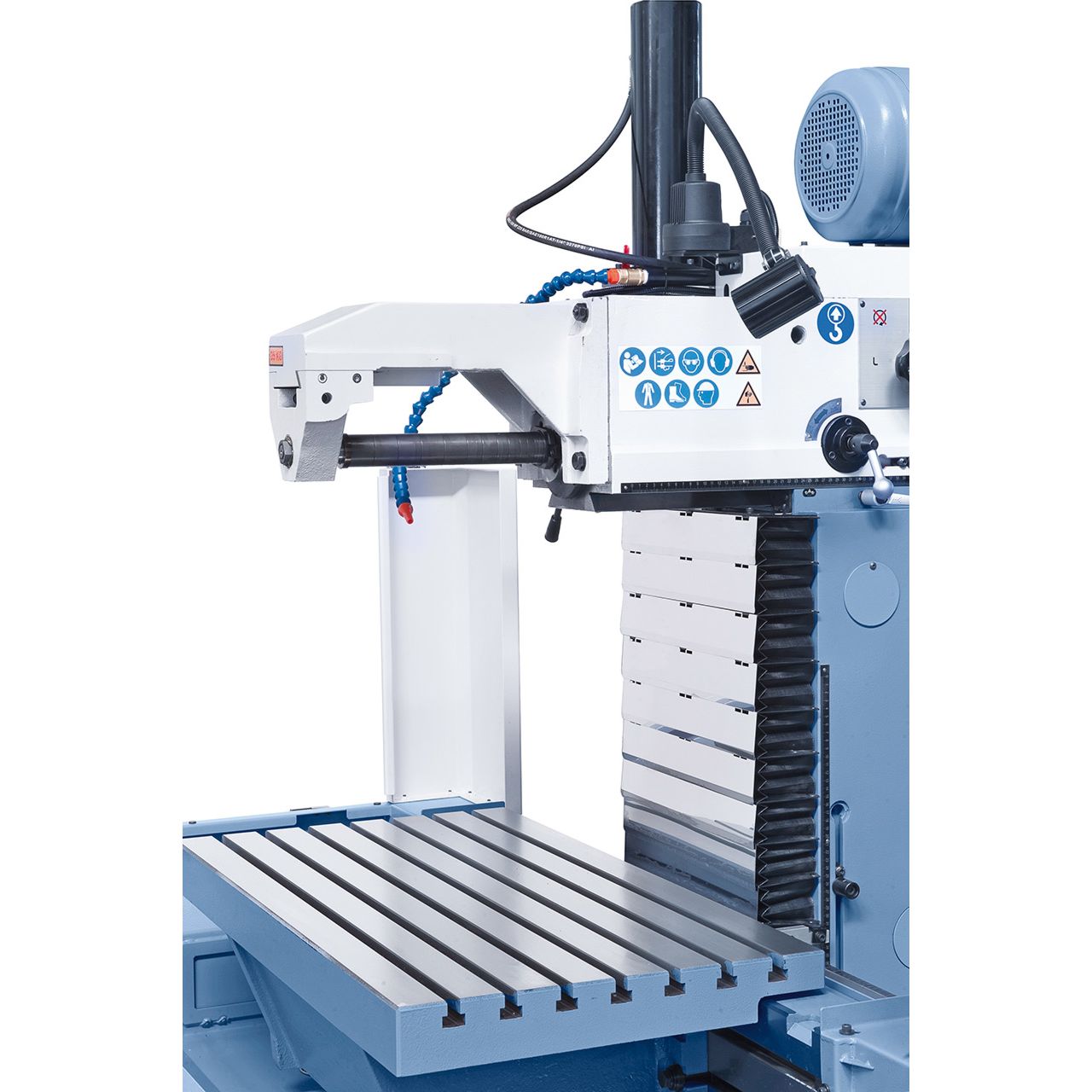

- Zum Horizontalfräsen wird der Vertikalfräskopf weggeschwenkt
- Maschinenständer in schwerer Gussausführung garantiert ein vibrationsfreies Arbeiten und hohe Genauigkeit
Technische Spezifikation:
Tischgröße | 900 x 500 mm |
Vertikale Aufspannfläche | 1200 x 250 mm |
Verfahrweg Längs (x) | 560 (600*) mm |
Verfahrweg Quer (y) | 440 (480*) mm |
Verfahrweg Vertikal (z) | 345 (385*) mm |
Tischbelastung | 360 kg |
Vertikalfräskopf | |
Spindeldrehzahl | (18) 40 - 2000 U/min |
Spindelaufnahme | SK 40 / DIN 69871A |
Pinolenhub | 120 mm |
Ausladung max. | 550 mm |
Abstand Spindel / Tisch | 40 - 440 mm |

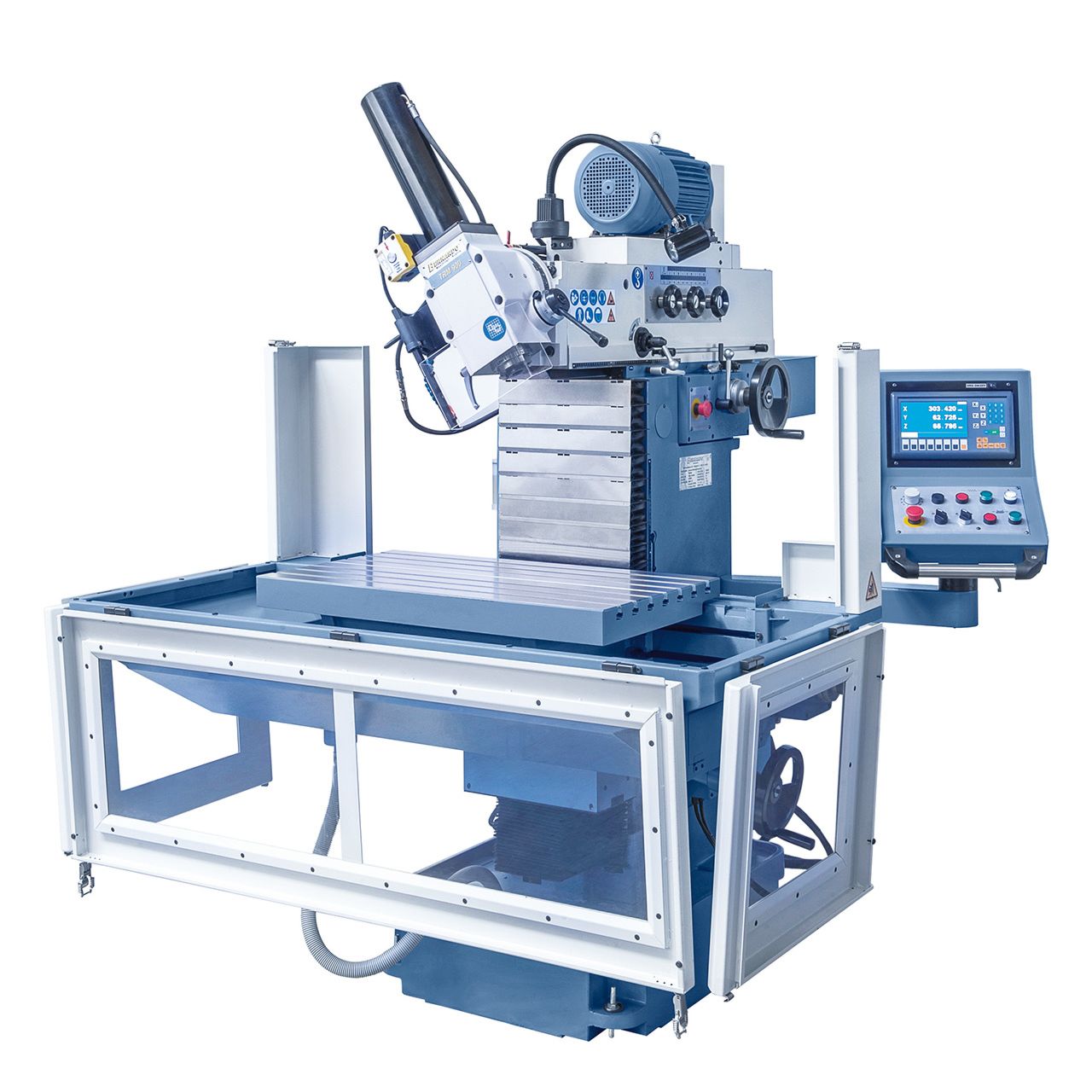

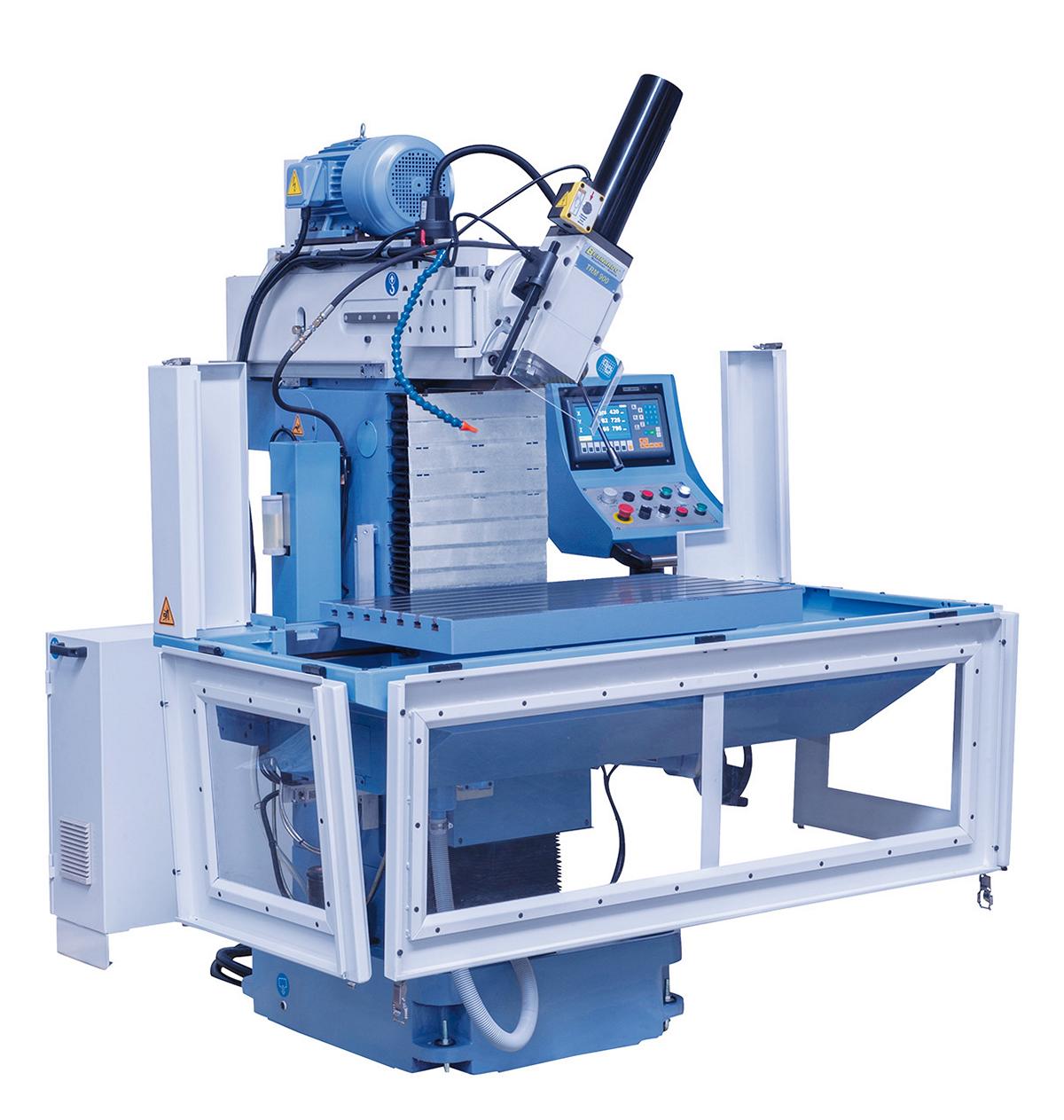

Spindelkopf Schwenkbereich | -90° bis +90° |
Horizontalfräskopf | |
Spindeldrehzahl | (18) 40 - 2000 U/min |
Spindelaufnahme | ISO 40 |
Abstand Horizontalspindel / Tisch | 130 - 530 mm |
Vorschubgeschwindigkeit | |
x-Achse | 10 - 450 mm/min |
y-Achse | 10 - 450 mm/min |
z-Achse | 10 - 450 mm/min |
Eilgang (x / y / z) | 680 mm/min |
T-Nuten (Anzahl / Breite / Abstand) | 7 / 14 mm / 63 mm |
T-Nuten Vertikaltisch (Anzahl / Breite / Abstand) | 3 / 14 mm / 63 mm |
Vorschubmotor | 0,75 kW |
Hauptmotor | 3,75 kW |
Maschinenabmessung (B x T x H) | 1850 x 2135 x 2030 mm |
Gewicht ca. | 1700 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Vorschub für x-, y- und z-Achse
- Horizontal-Gegenlager

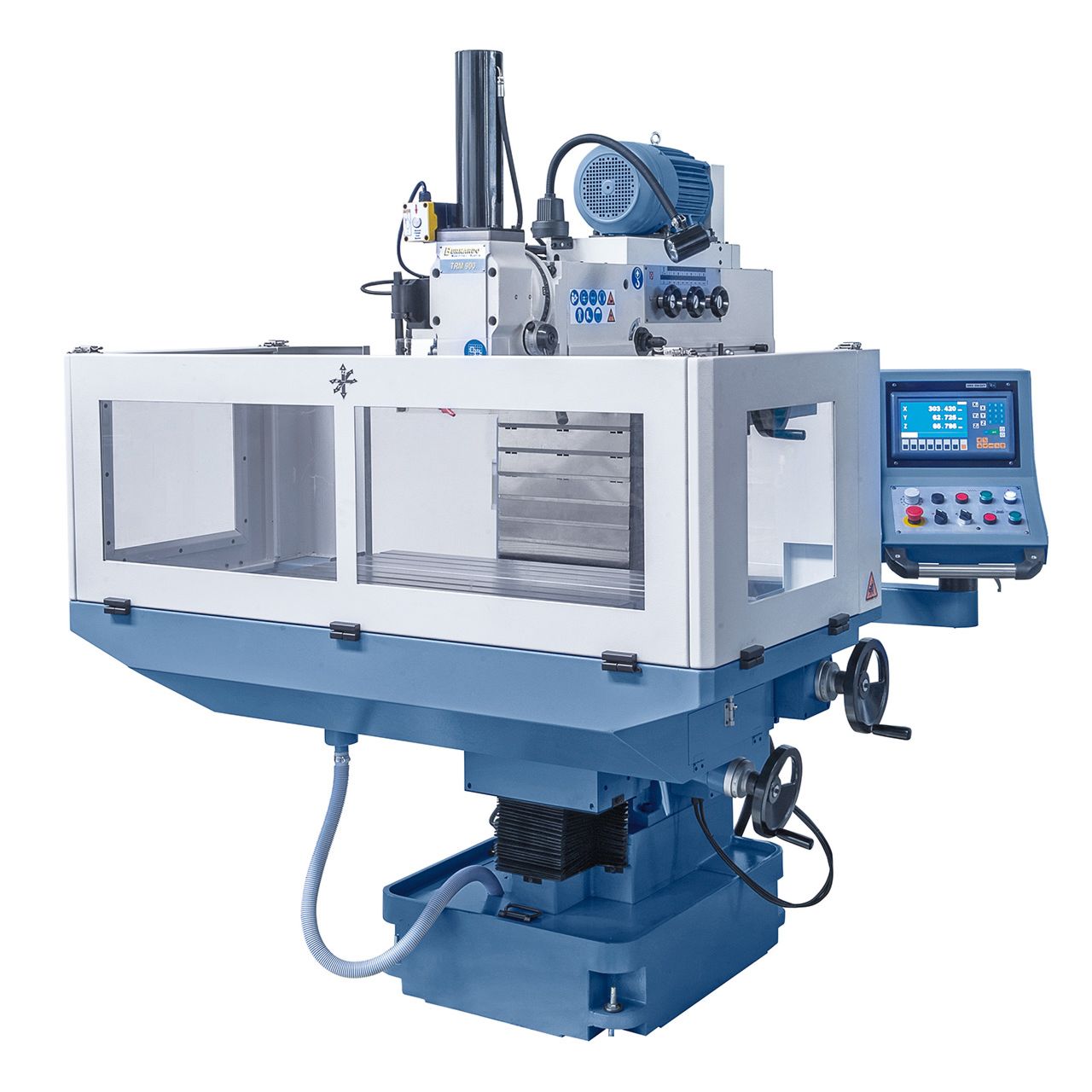

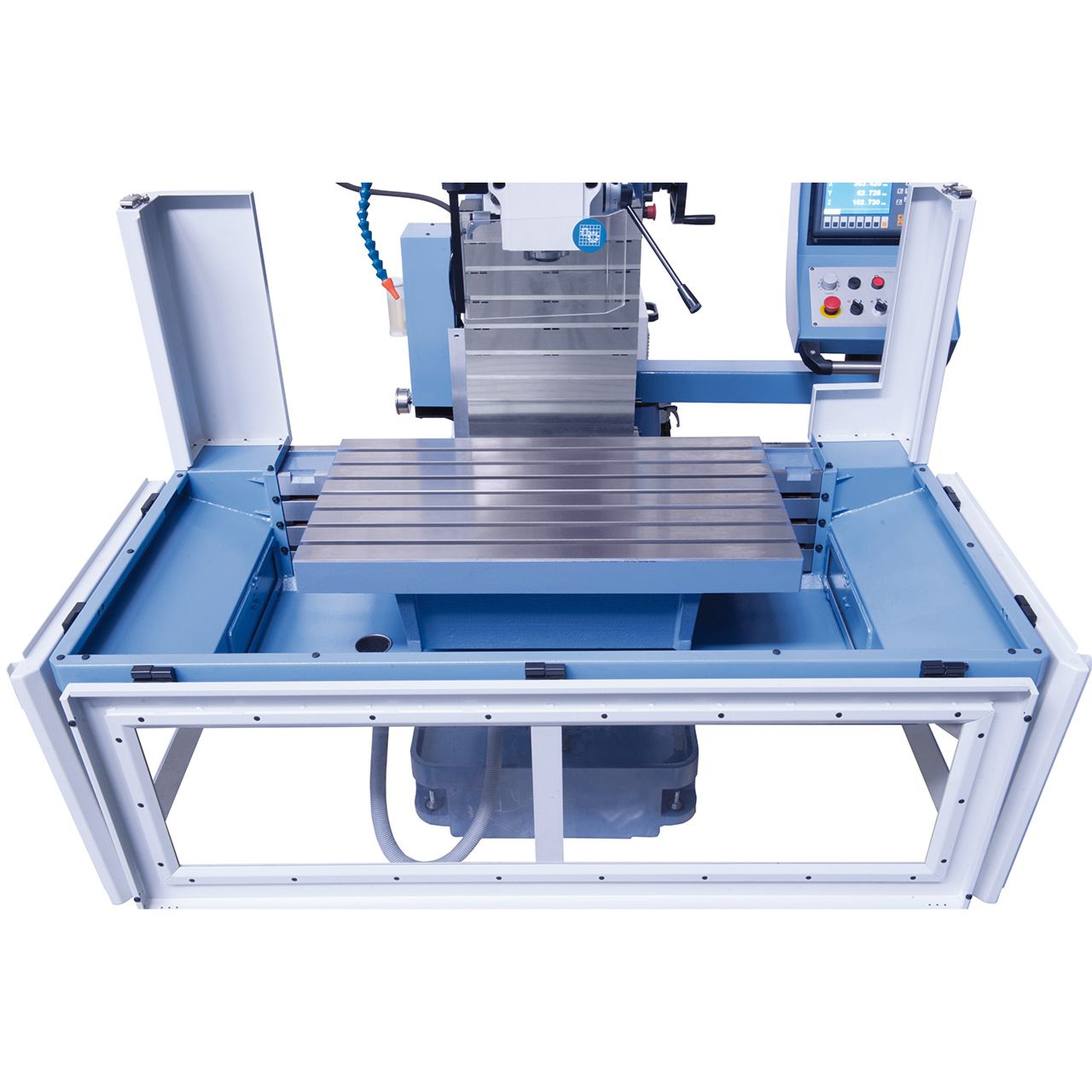

- Tischumhausung
- Kugelumlaufspindeln in allen 3 Achsen
- Hydraulische Werkzeugklemmung

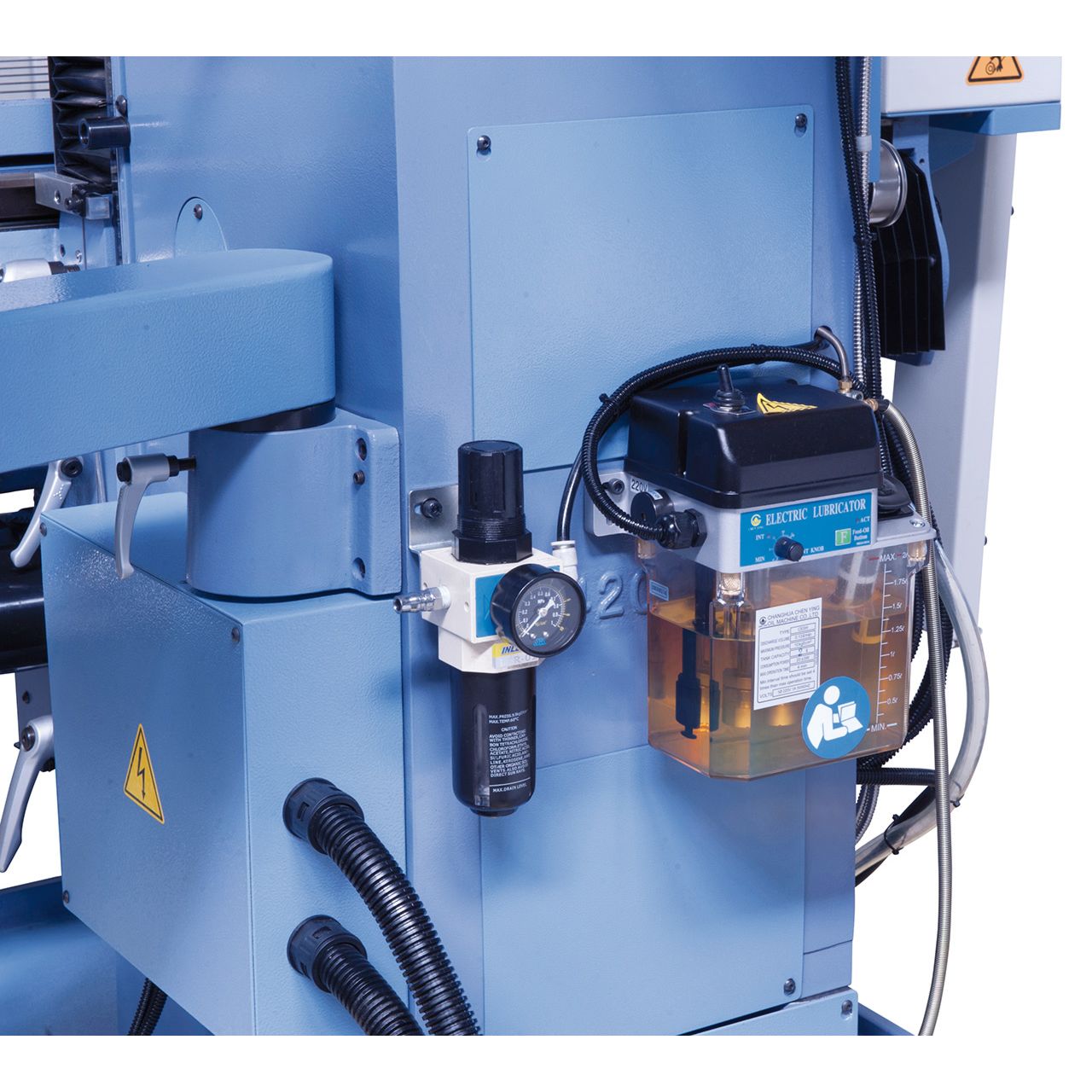

- Elektrische Zentralschmierung

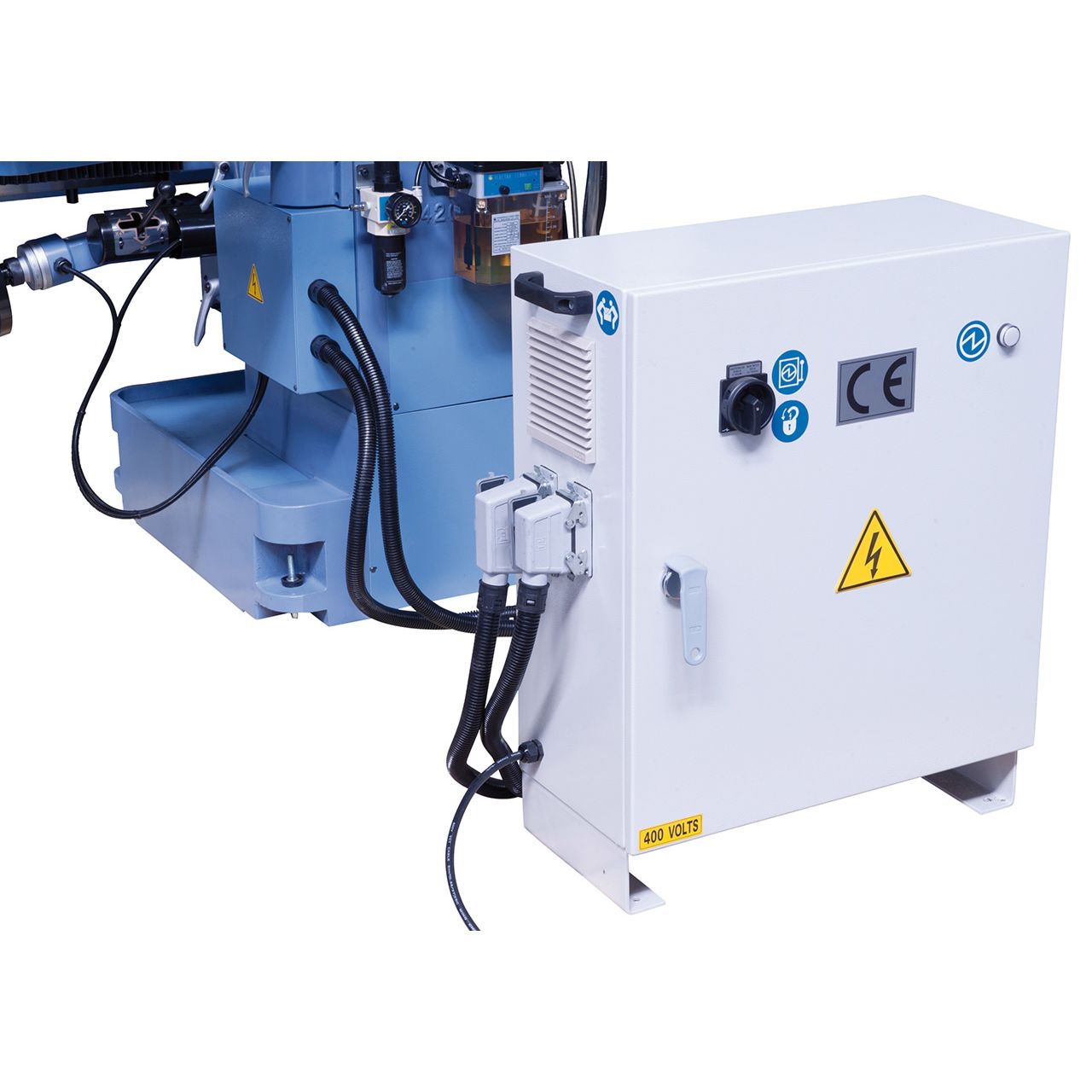

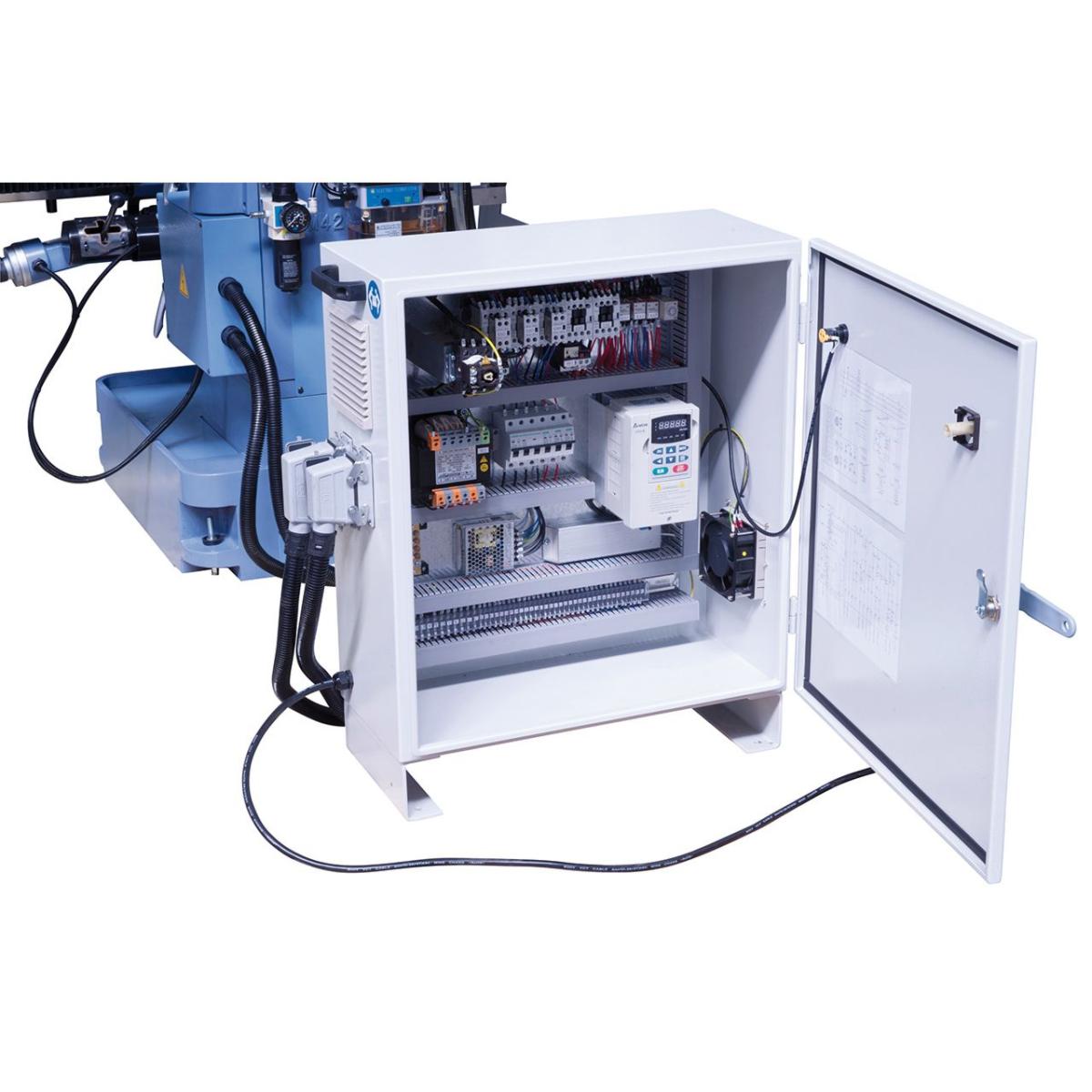

- Frequenzumrichter Delta für Vorschübe
- Lamellen-Schutzabdeckung
- Langer Fräsdorn ISO 40/27 mm
- Adapter SK 40 / MK 3
- Reduzierhülse MK 3 / 2
- Reduzierhülse MK 3 / 1
- Spannzangenfutter SK 40 mit Spannzangen 5 - 25 mm (7 Stk.)
- Bedienwerkzeug

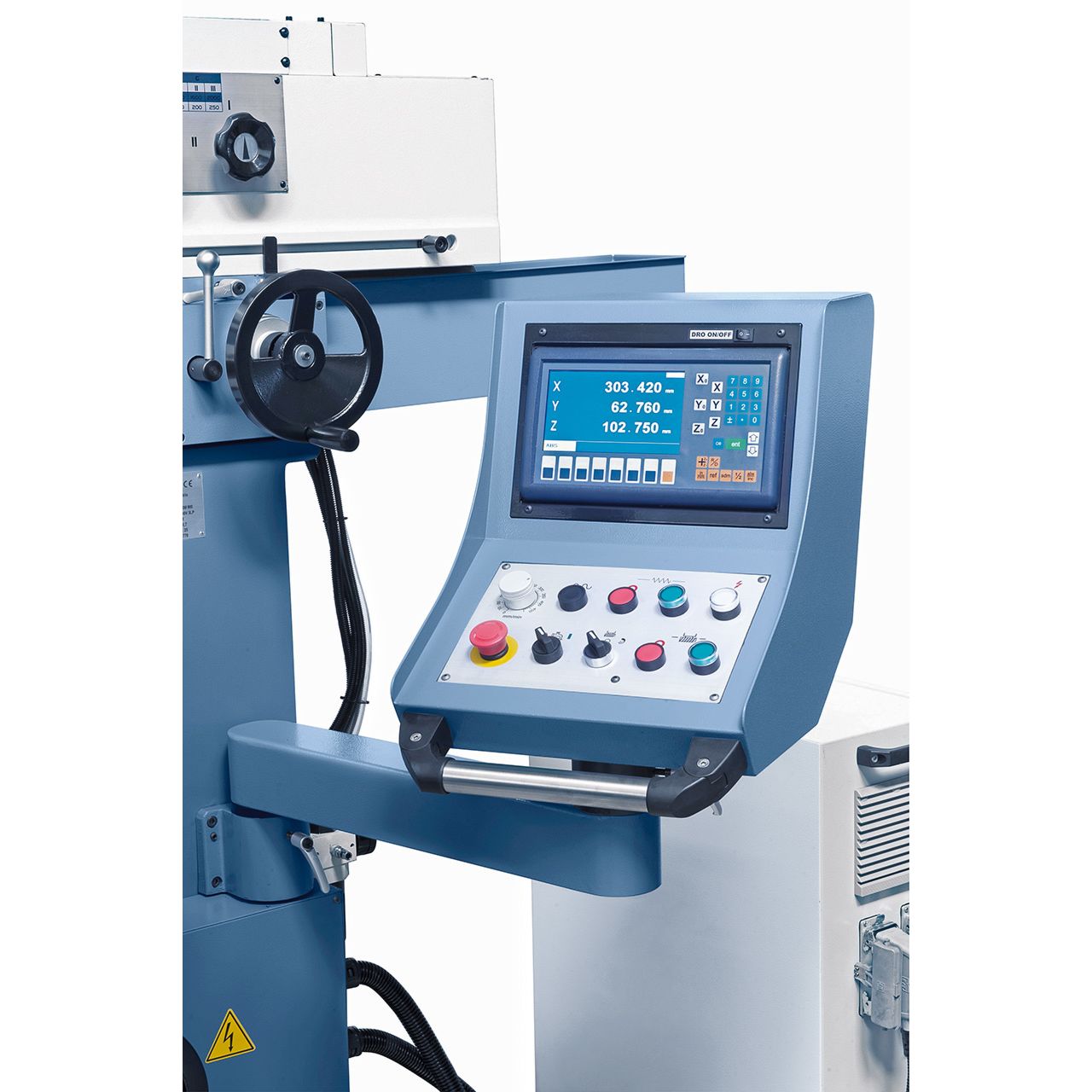

Übersichtlich angeordnete Schalt- elemente am schwenkbaren Bedienpult, serienmäßig mit 3-Achs-Digitalanzeige mit LCD-Display.

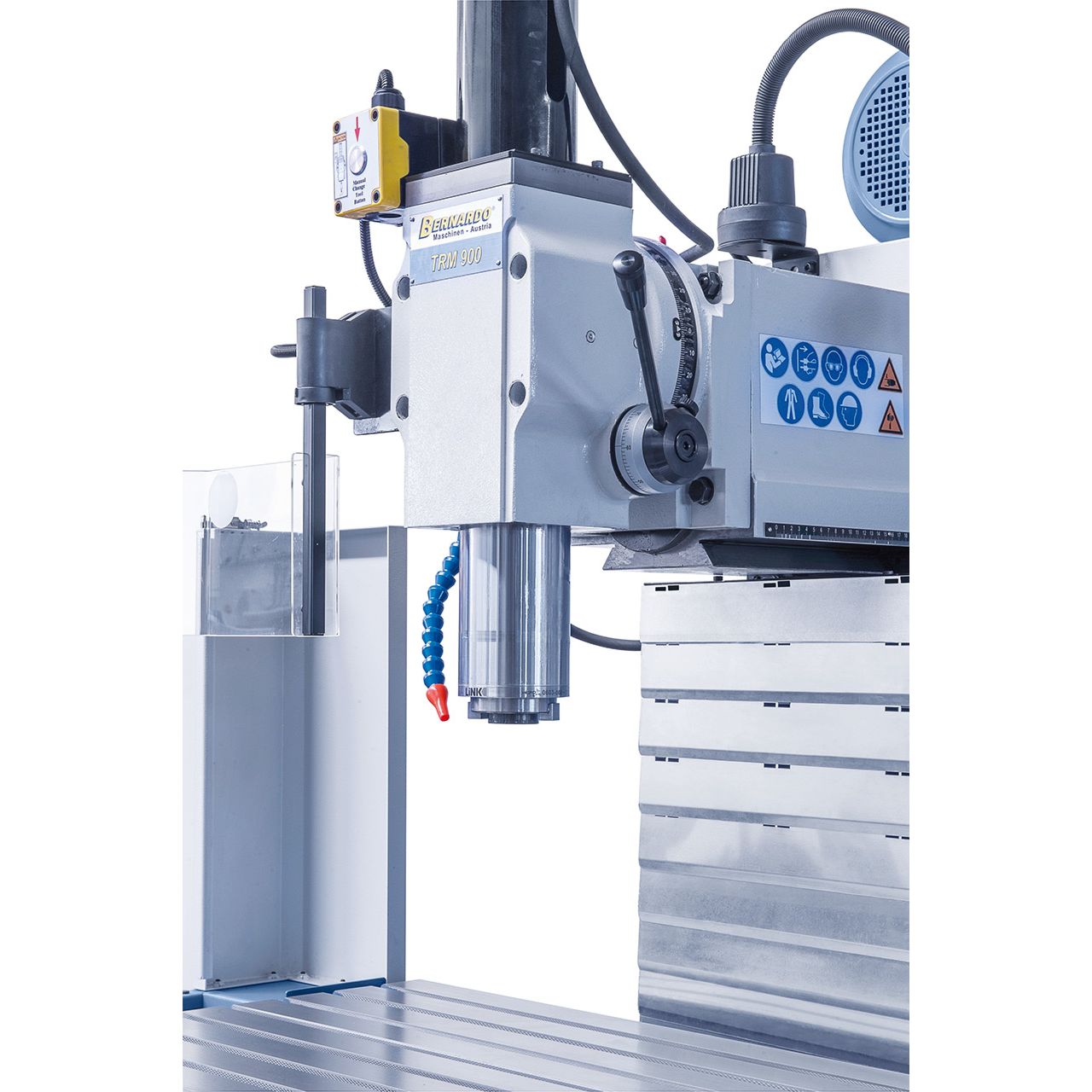

Großdimensionierte Pinole gewährleistet höchstmögliche Stabilität.

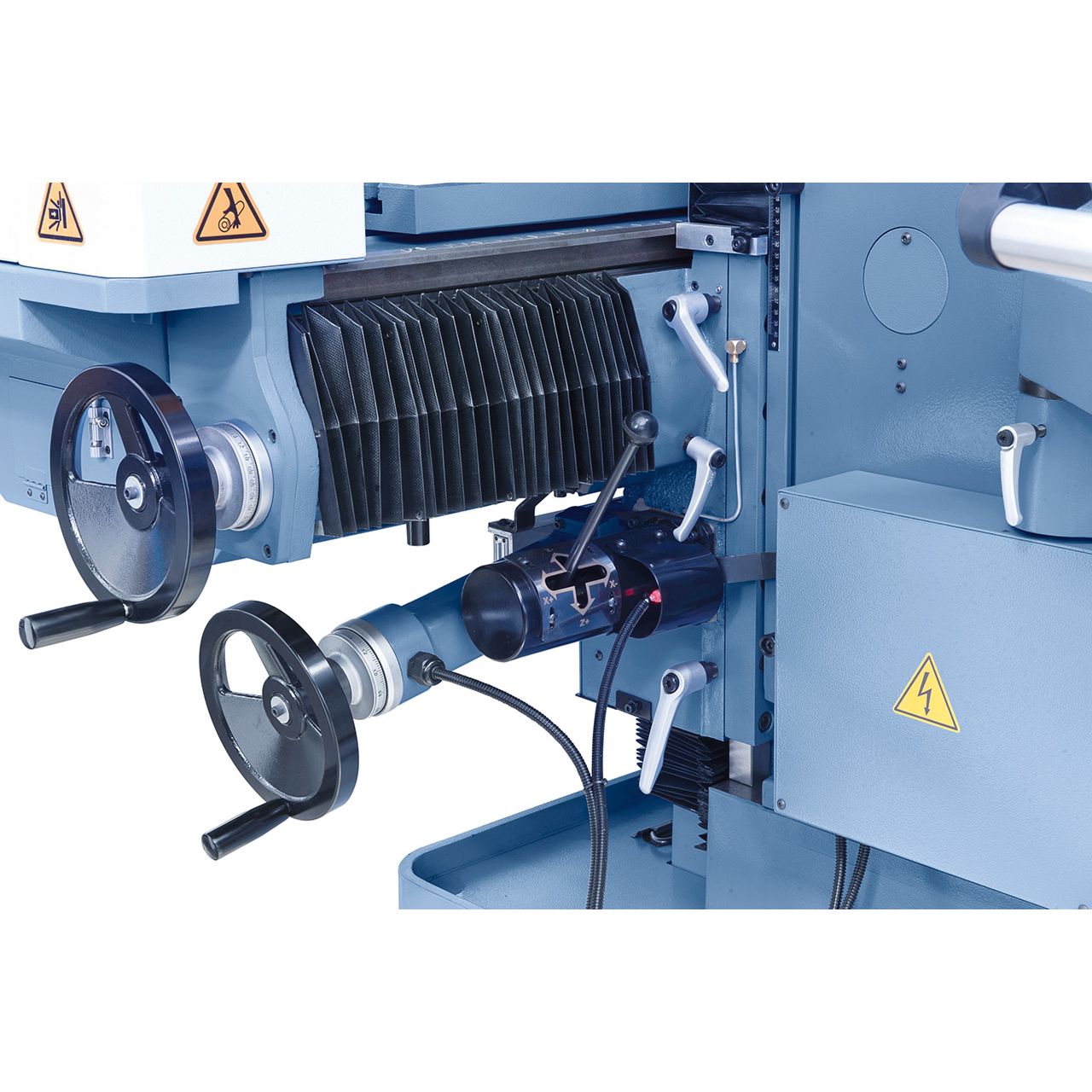

Wahlhebel für Vorschubachse (Abbildung für x- und z-Achse), Einstellung der Vorschubgeschwindigkeit mittels Potentiometer am Bedienpaneel.

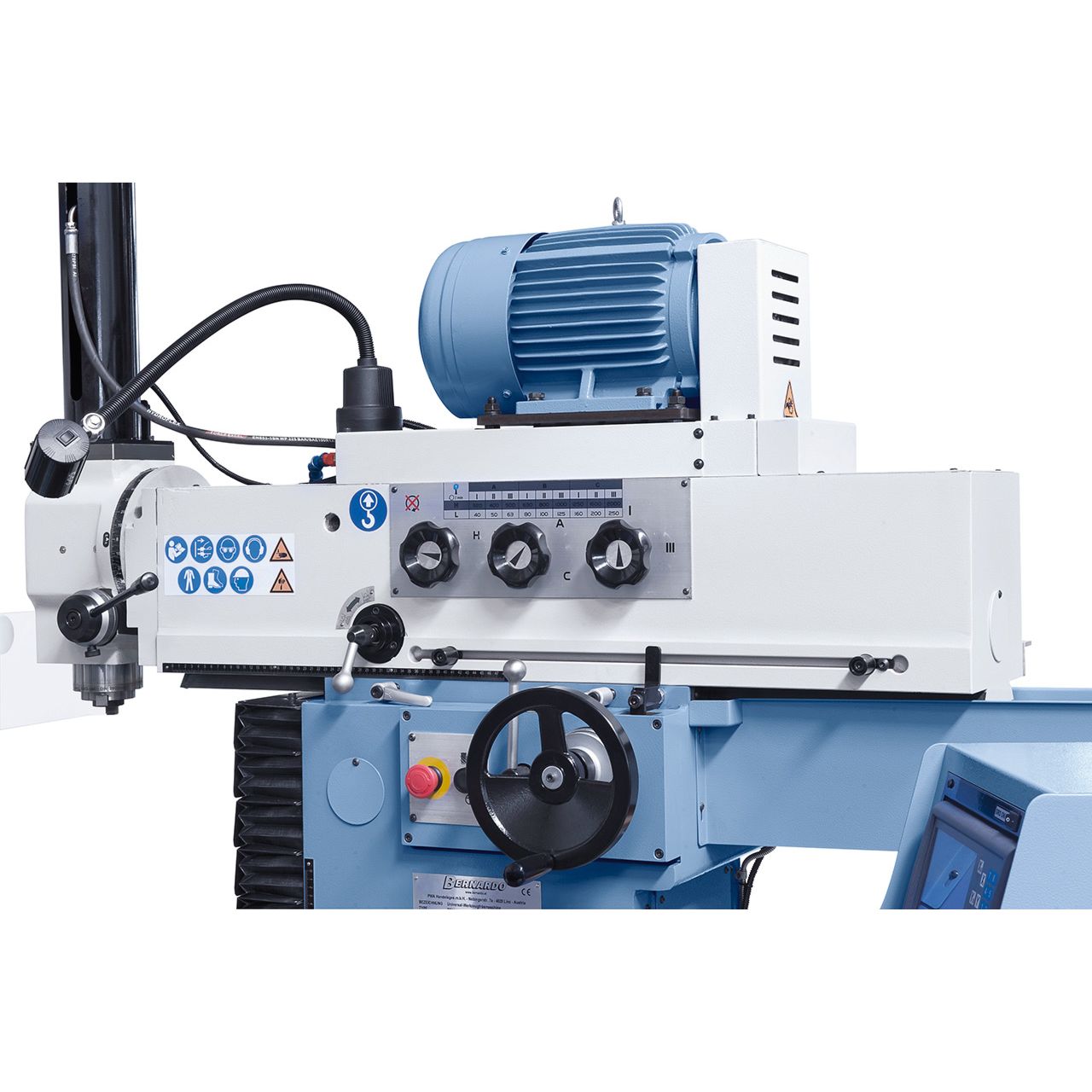

Einfach einstellbare Spindeldrehzahl am Oberarm.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
