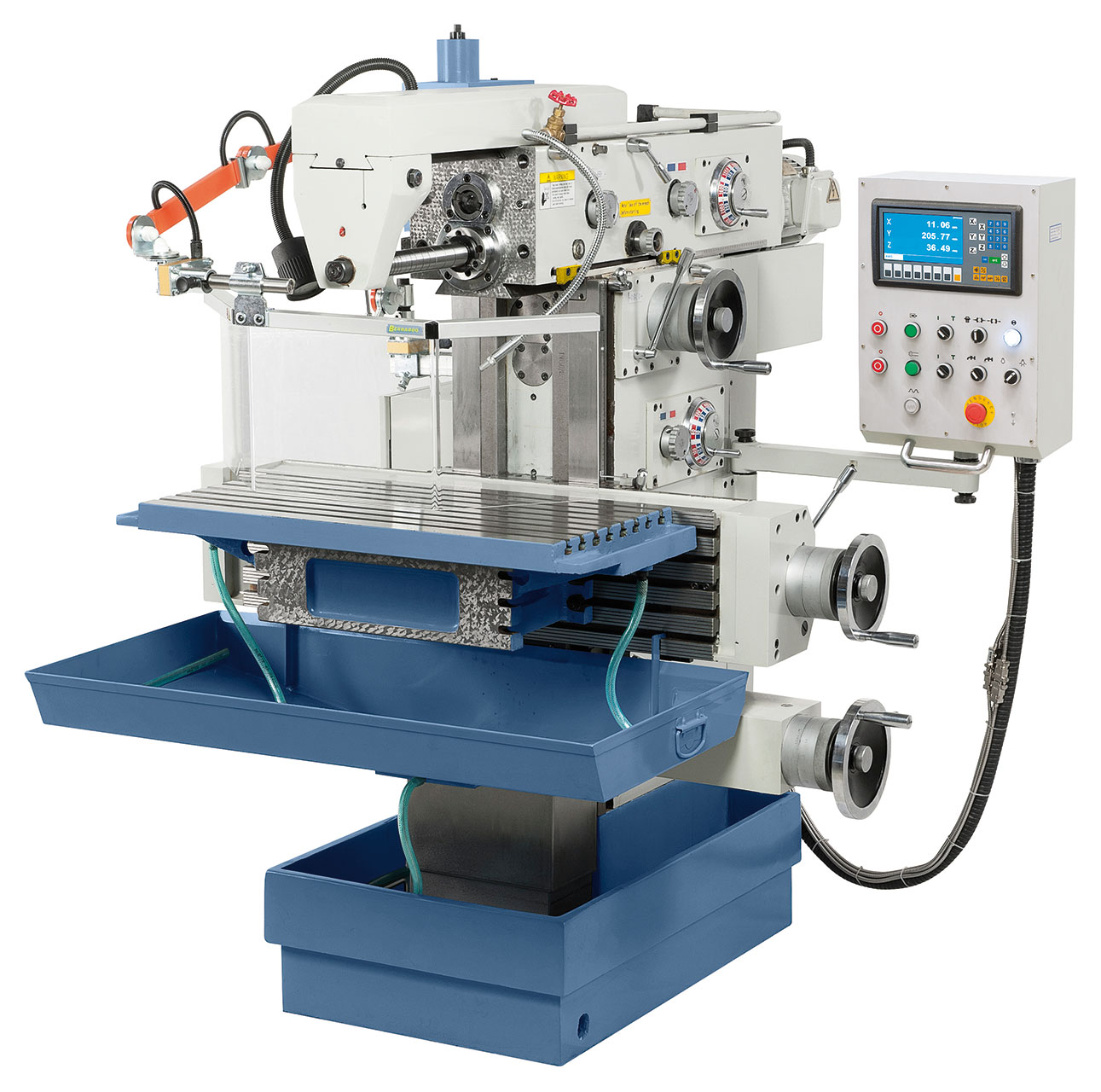

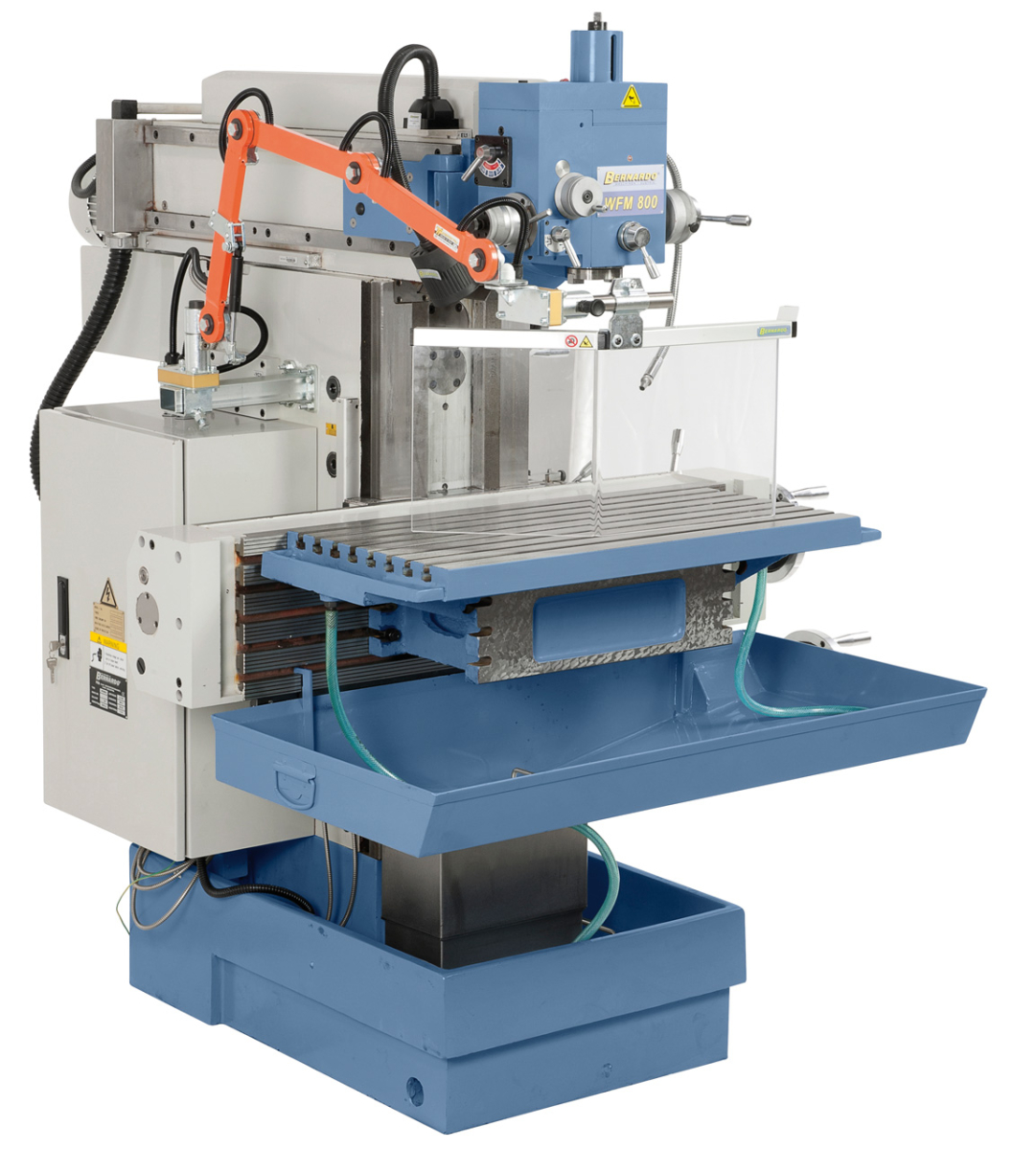

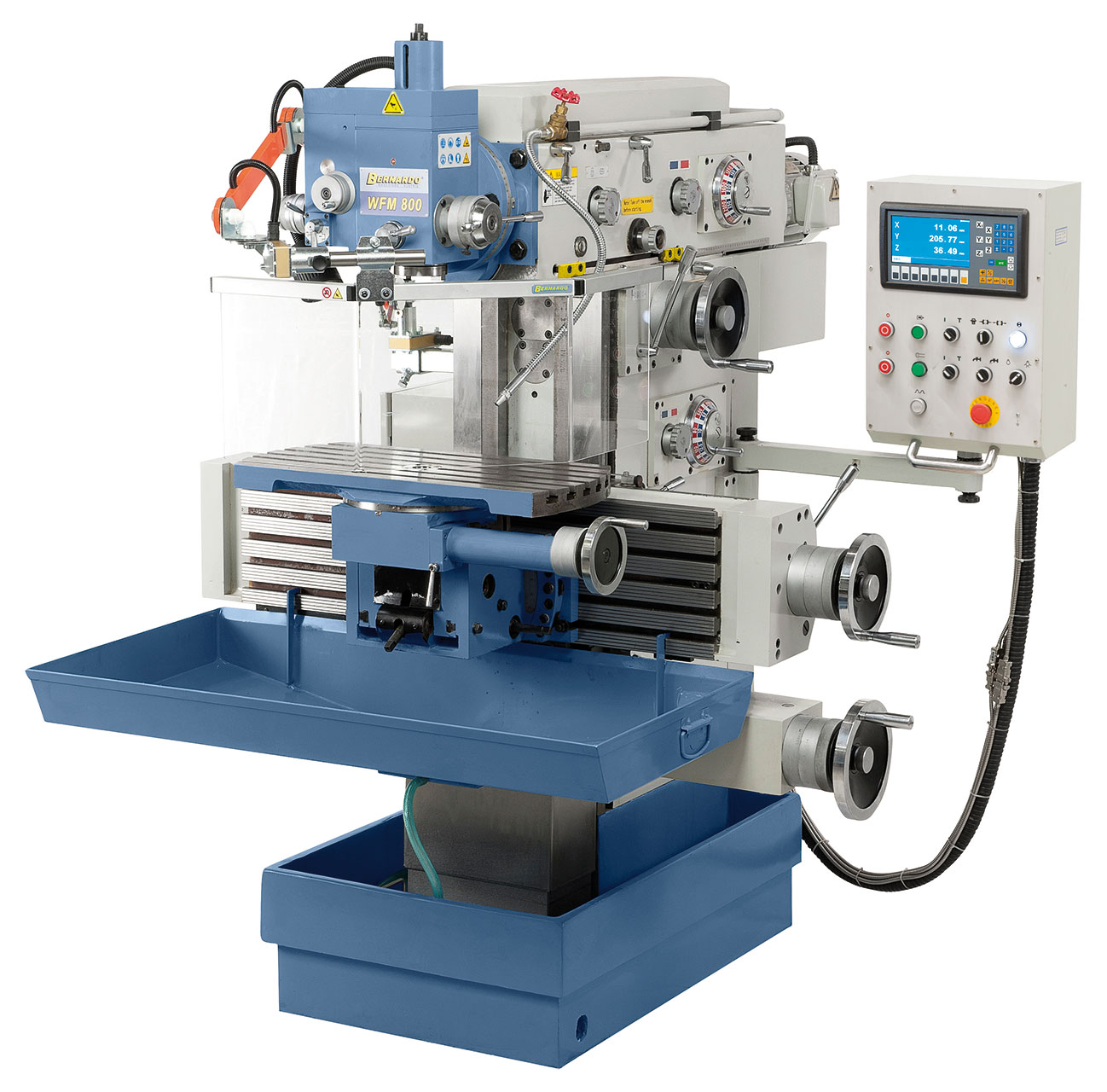

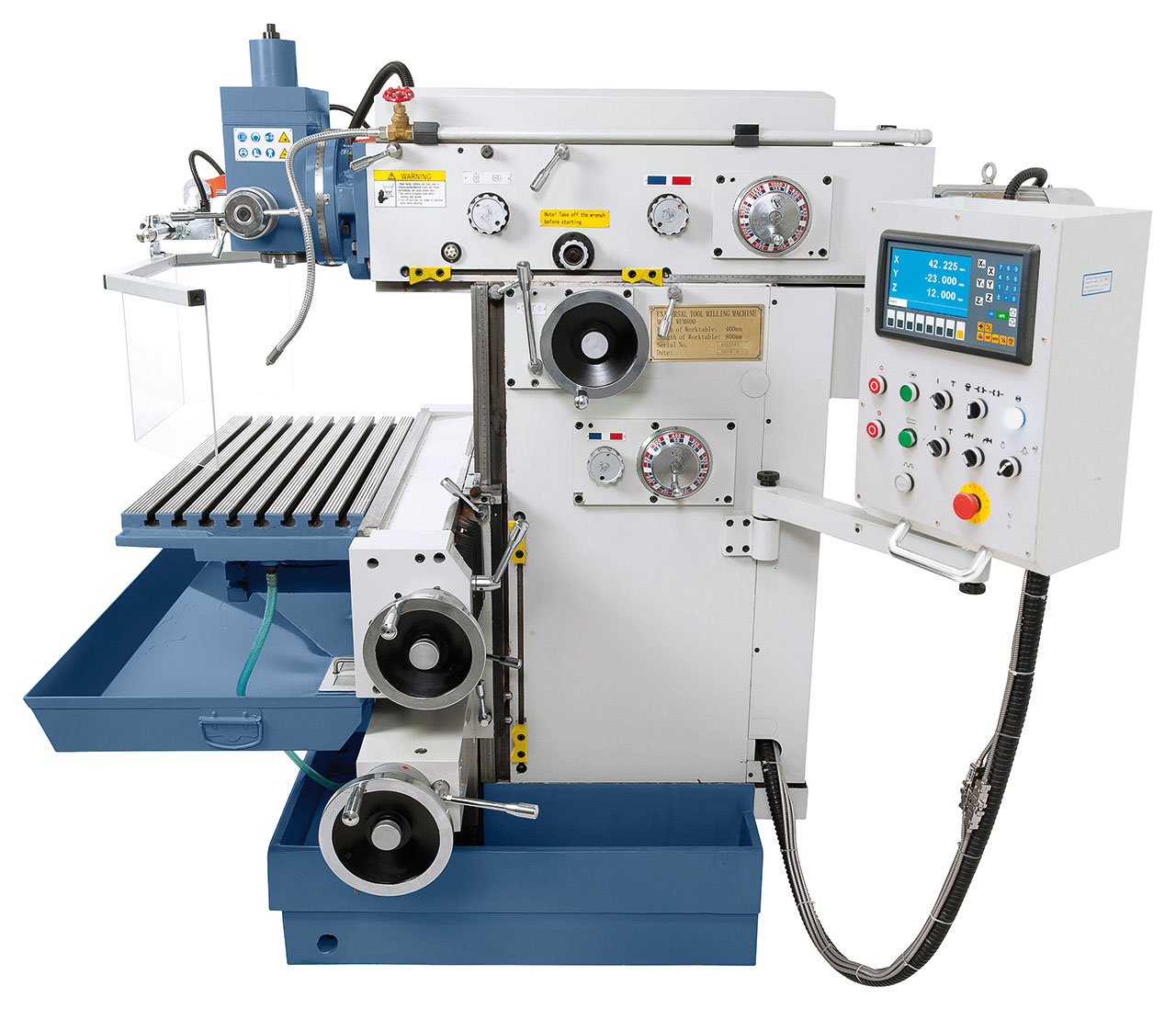

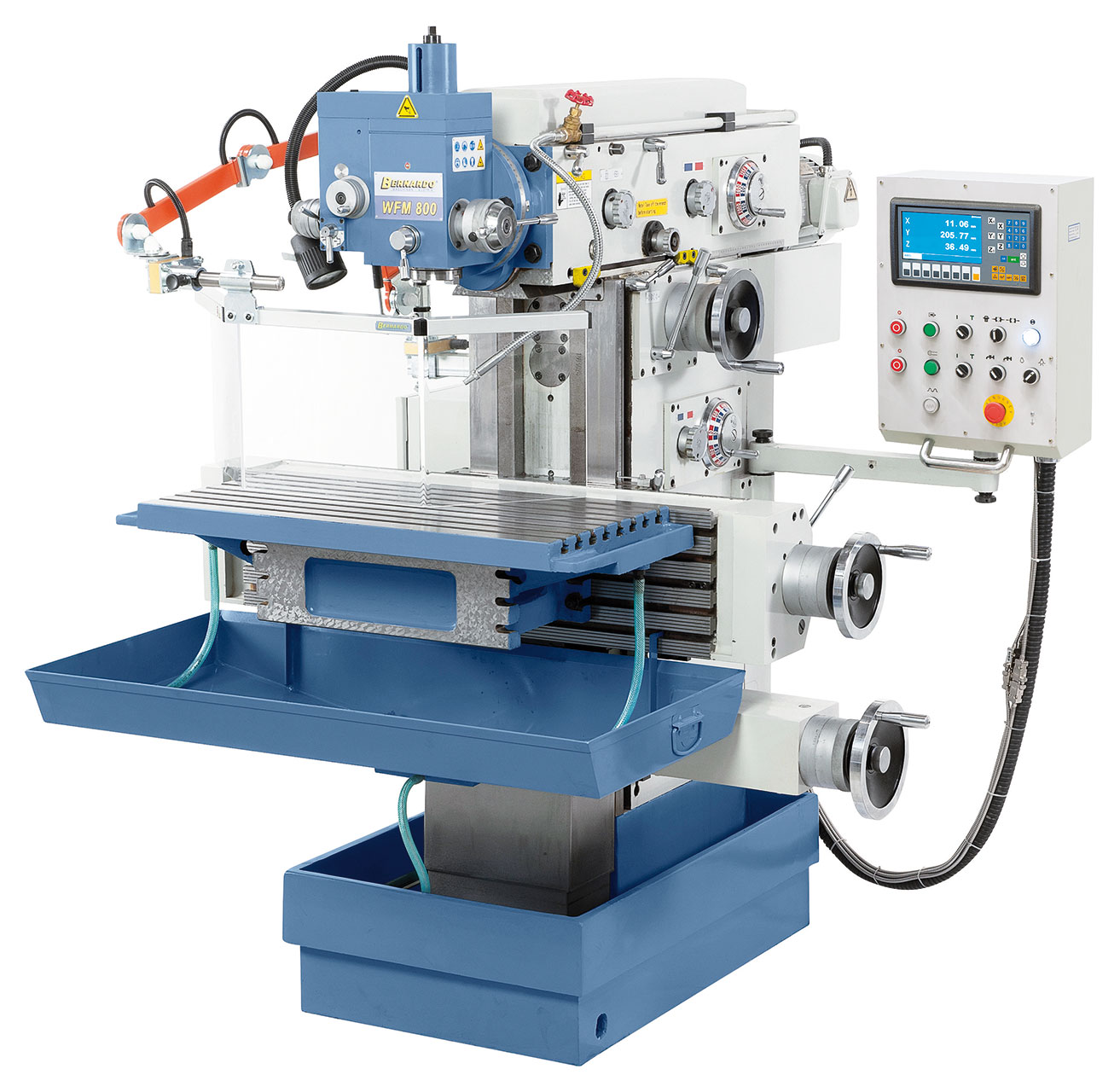

02-1304XL Bernardo Werkzeugfräsmaschinen WFM 800
02-1304XL Bernardo Werkzeugfräsmaschinen WFM 800
Beschreibung:Die konventionelle Universal-Werkzeugfräsmaschine WFM 800 ist füt die Bearbeitung von Werkstückgewichten bis 300 kg ausgelegt. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten. Ihren Einsatzbereich findet diese Maschine hauptsächlich im Werkzeug- und Formenbau, sowie im Modell- und Musterbau.
Features:
Technische Spezifikation:
Lieferumfang:
Kurze Umrüstzeit vom Vertikal- zum Horizontalfräsen
Horizontalfräsen mit Gegenhalter
Vertikalfräskopf schwenkbar mit 60 mm Pinolenhub und drei automatischen Bohrvorschüben
Vertikale Aufspannfläche mit 5 T-Nuten zum individuellen Spannen des Universal-Schwenktisches (Option) bzw. des festen Winkeltisches
Beschreibung:Die konventionelle Universal-Werkzeugfräsmaschine WFM 800 ist füt die Bearbeitung von Werkstückgewichten bis 300 kg ausgelegt. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten. Ihren Einsatzbereich findet diese Maschine hauptsächlich im Werkzeug- und Formenbau, sowie im Modell- und Musterbau.
Features:
- Einstellung der Vorschubgeschwindigkeit einfach und präzise mittels Handrad
- Serienmäßig mit Manuell-, Automatik- und Eilgangvorschüben in allen drei Achsen ausgestattet
- Ausgestattet mit Zentralschmierung für die Führungsbahnen

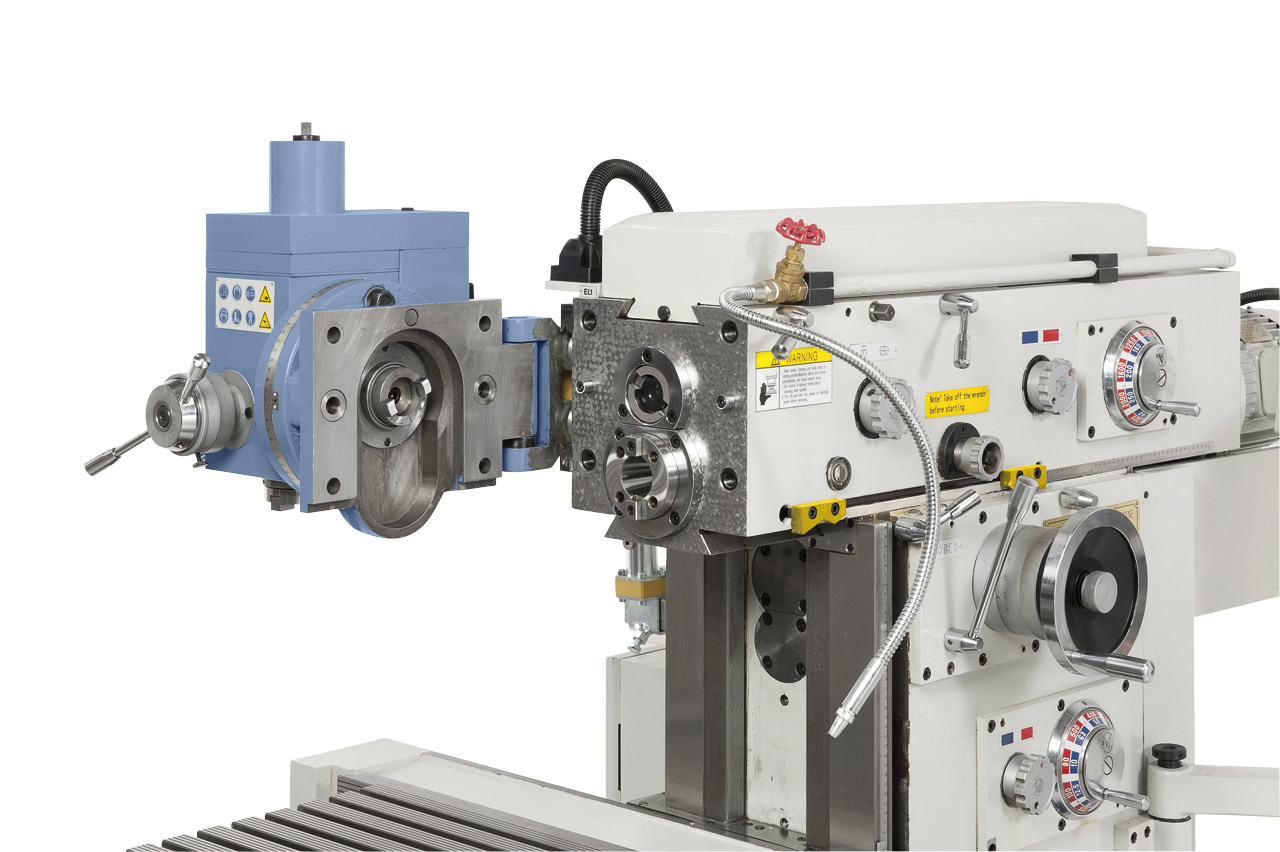

- Wegschwenkbarer Vertikalfräskopf mit Pinolenverstellung und drei automatischen Bohrvorschüben
- Maschinenständer in schwerer Gussausführung garantiert ein vibrationsfreies Arbeiten und hohe Genauigkeit
- Vertikale Aufspannfläche mit 5 T-Nuten wahlweise zum Spannen des Arbeitstisches, des Universal-Schwenktisches bzw. großer Werkstücke
- Gehärtete und präzisionsgeschliffene Führungen gewährleisteneine hohe Arbeitsgenauigkeit
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der freiwählbaren Spindeldrehzahl und der Vorschübe
- Übersichtlich angebrachte Schaltelemente für die Drehzahl- und Vorschubeinstellung
- Unentbehrliche Maschine im Werkzeugbau, Formenbau, Ausbildungsstätten, Industrie, Modellbau, Musteranfertigung, usw.
Technische Spezifikation:
| Tischgröße | 800 x 400 mm |
| Vertikale Aufpannfläche | 950 x 250 mm |
| Verfahrweg Längs (x) | 500 mm |
| Verfahrweg Quer (y) | 350 mm |
| Verfahrweg Vertikal (z) | 400 mm |
| Tischbelastung | 300 kg |
| Vertikalfräskopf | |
| Spindeldrehzahl | (18) 40 - 2000 U/min |
| Spindelaufnahme | ISO 40 |
| Pinolenhub | 60 mm |
| Pinolenvorschub | 0,03 / 0,06 / 0,12 mm/U |
| Ausladung max. | 520 mm |
| Abstand Spindel / Tisch | 5 - 405 mm |
| Spindelkopf Schwenkbereich | -90° bis +90° |
| Horizontalfräskopf | |
| Spindeldrehzahl | (18) 40 - 2000 U/min |
| Spindelaufnahme | ISO 40 |
| Abstand Horizontalspindel / Tisch | 35 - 435 mm |
| Vorschubgeschwindigkeiten | |
| x-Achse | (18) 10 - 500 mm/min |
| y-Achse | (18) 10 - 500 mm/min |
| z-Achse | (18) 10 - 500 mm/min |
| Eilgang (x / y / z) | 1200 mm/min |
| T-Nuten (Anzahl / Breite / Abstand) | 8 / 14 mm / 45 mm |
| T-Nuten Vertikaltisch (Anzahl / Breite / Abstand) | 5 / 14 mm / 45 mm |
| Vorschubmotor | 1,5 kW |
| Hauptmotor | 3,0 kW |
| Maschinenabmessung (L x B x H) | 1460 x 2080 x 1720 mm |
| Gewicht ca. | 2200kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugspindel M16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Vorschub für x-, y- und z-Achse
- Horizontal-Gegenlager
- Langer Fräsdorn ISO 40/22 mm
- Langer Fräsdorn ISO 40/27 mm
- Kombi-Aufsteckfräsdorn ISO 40 / 22 mm, ISO 40 / 27 mm
- Adapter ISO 40 / MK 1, ISO 40 / MK 2, ISO 40 / MK 3
- Spannzangenfutter mit Spannzangen 4 - 16 mm
- Universelle Schutzeinrichtung
- Späneauffangblech
- Bedienwerkzeug
Kurze Umrüstzeit vom Vertikal- zum Horizontalfräsen

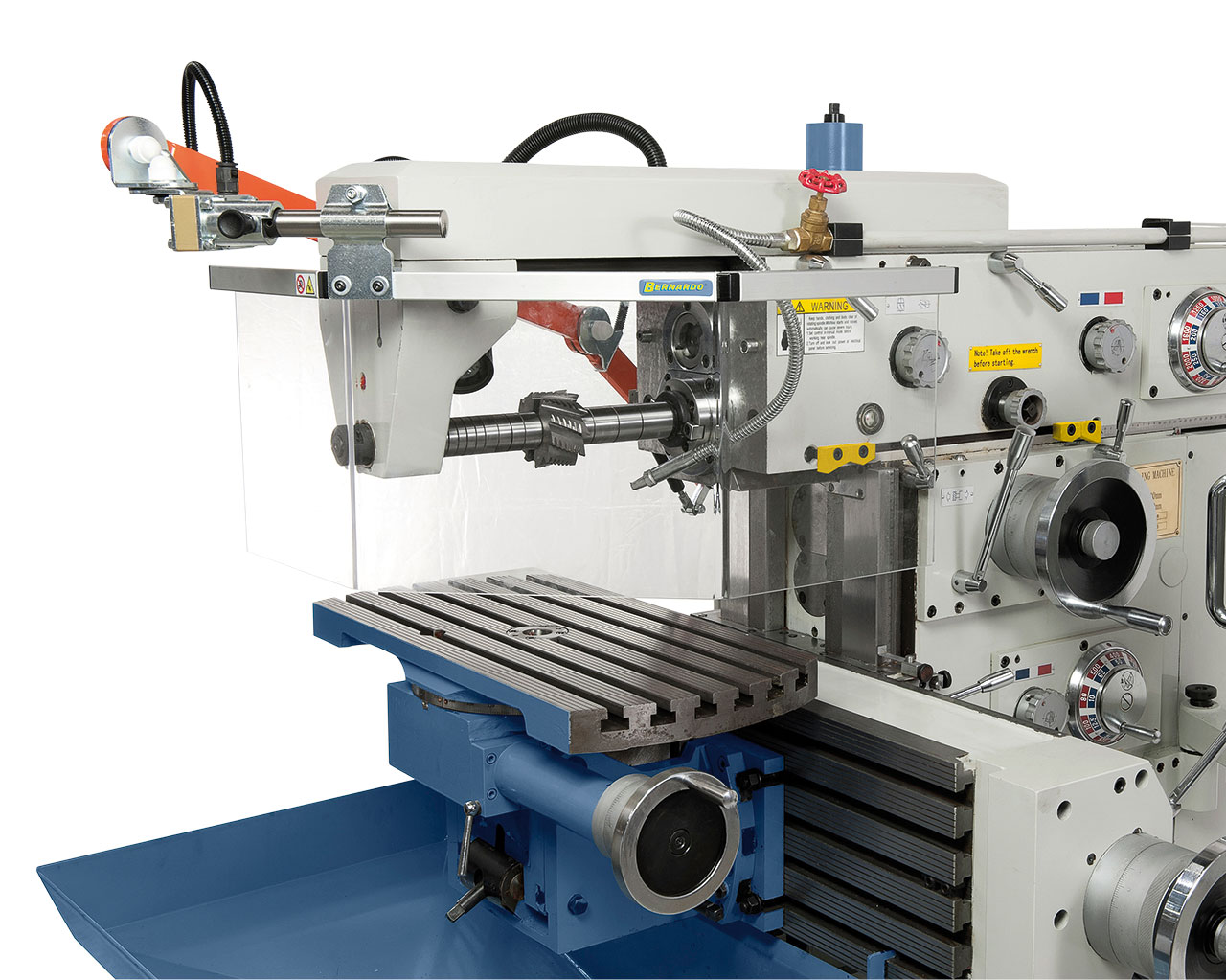

Horizontalfräsen mit Gegenhalter
Vertikalfräskopf schwenkbar mit 60 mm Pinolenhub und drei automatischen Bohrvorschüben

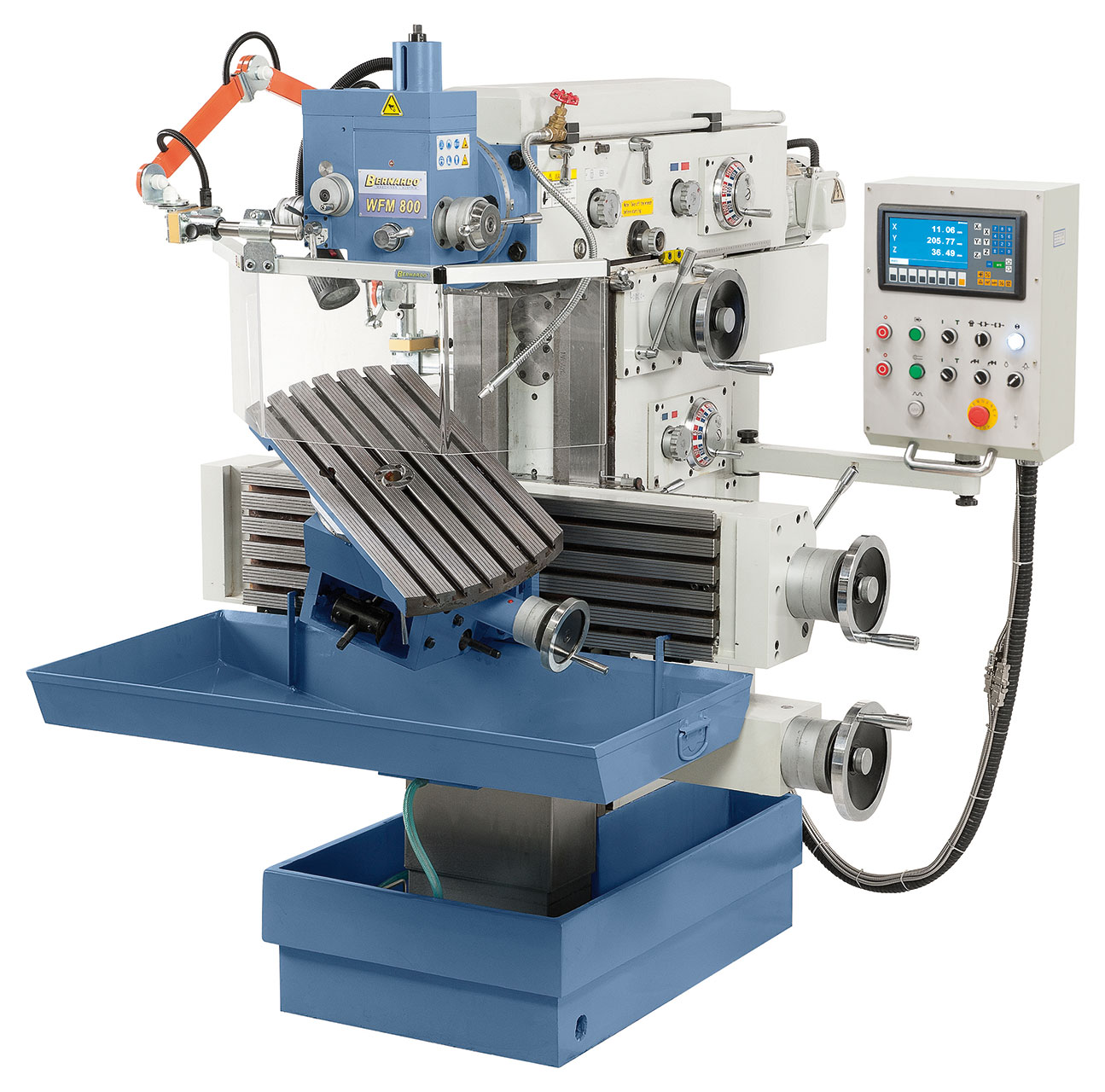

Vertikale Aufspannfläche mit 5 T-Nuten zum individuellen Spannen des Universal-Schwenktisches (Option) bzw. des festen Winkeltisches
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
Hersteller:
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Österreich
Telefon: +43 (0) 732/664015
Fax: +43 (0) 732/664015-9
