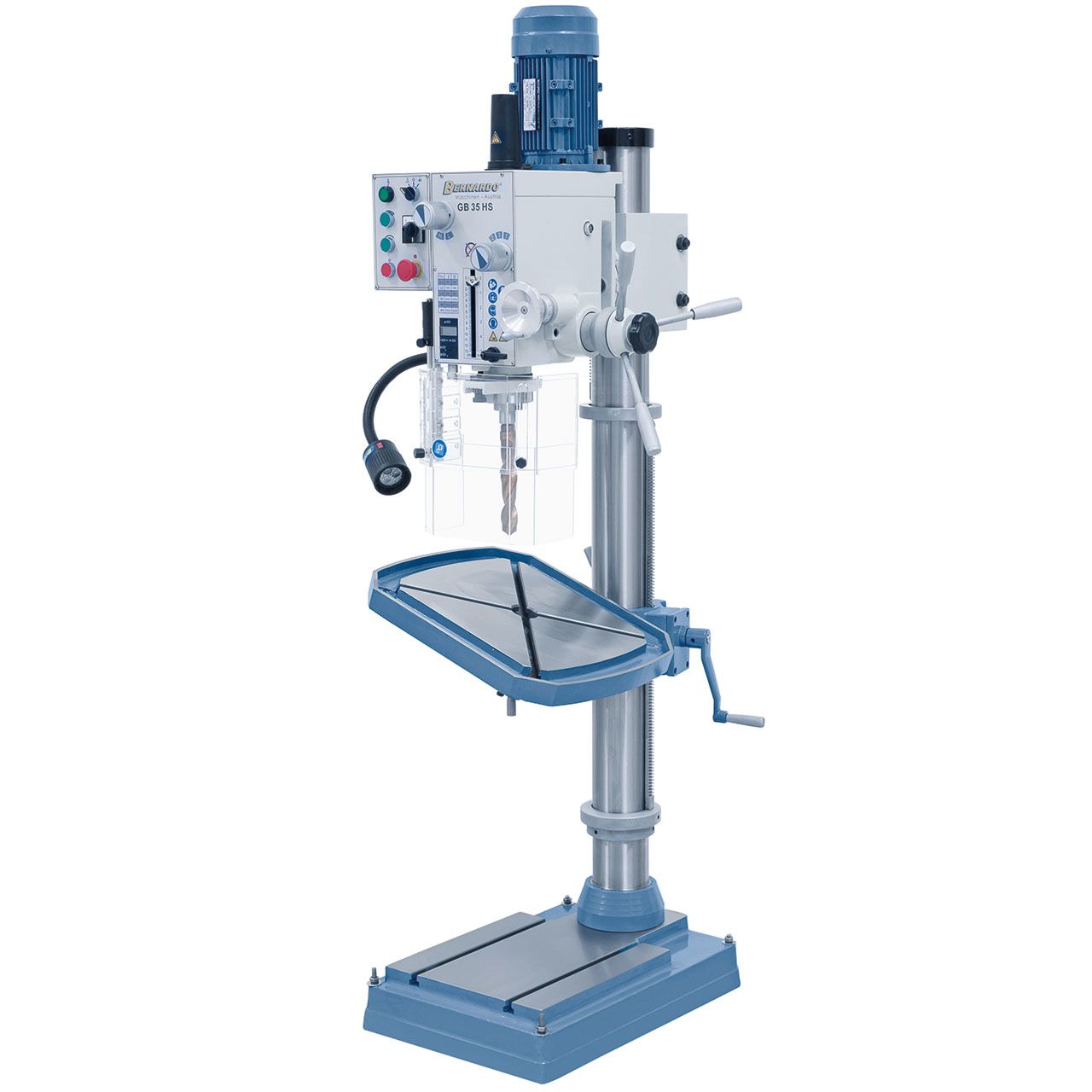

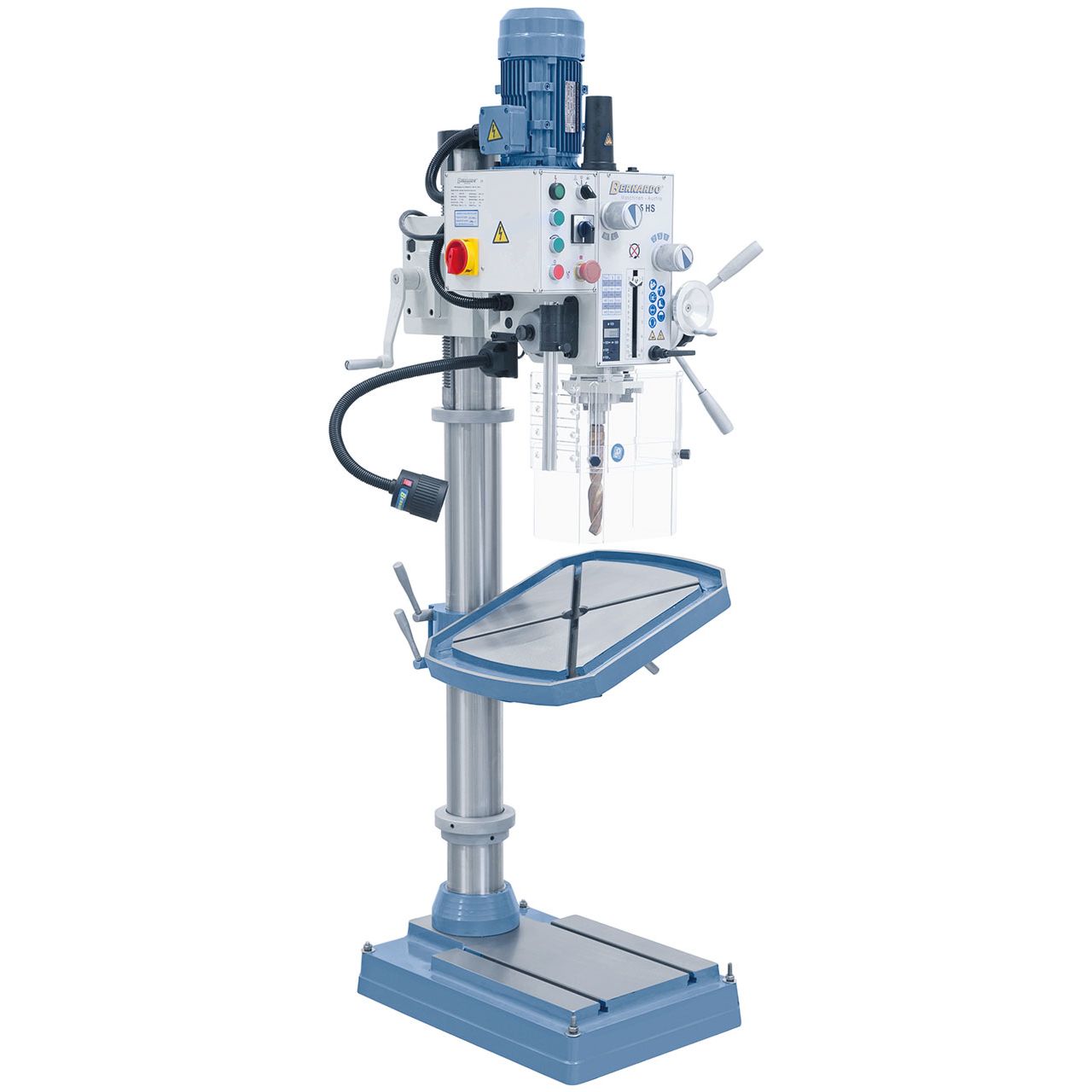

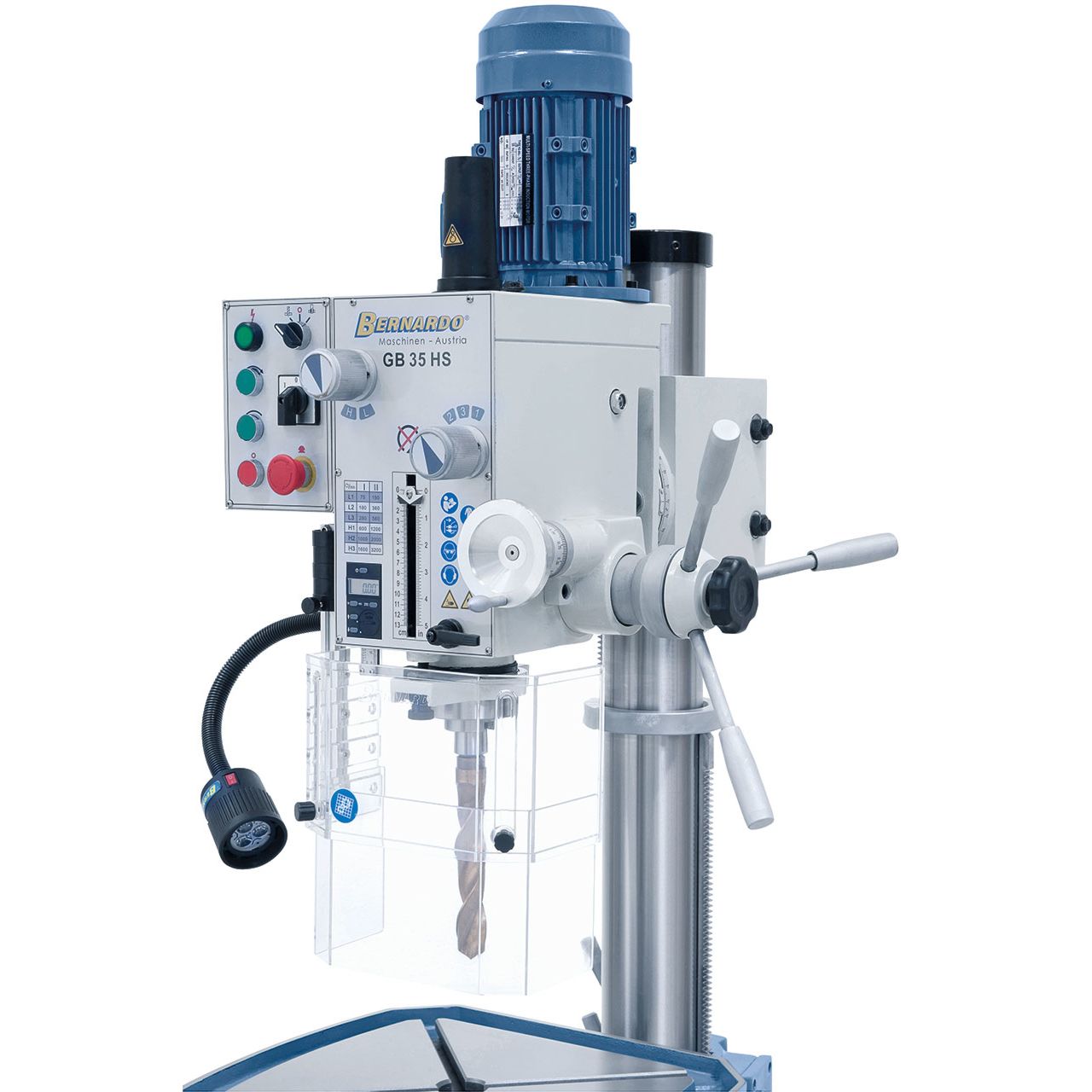

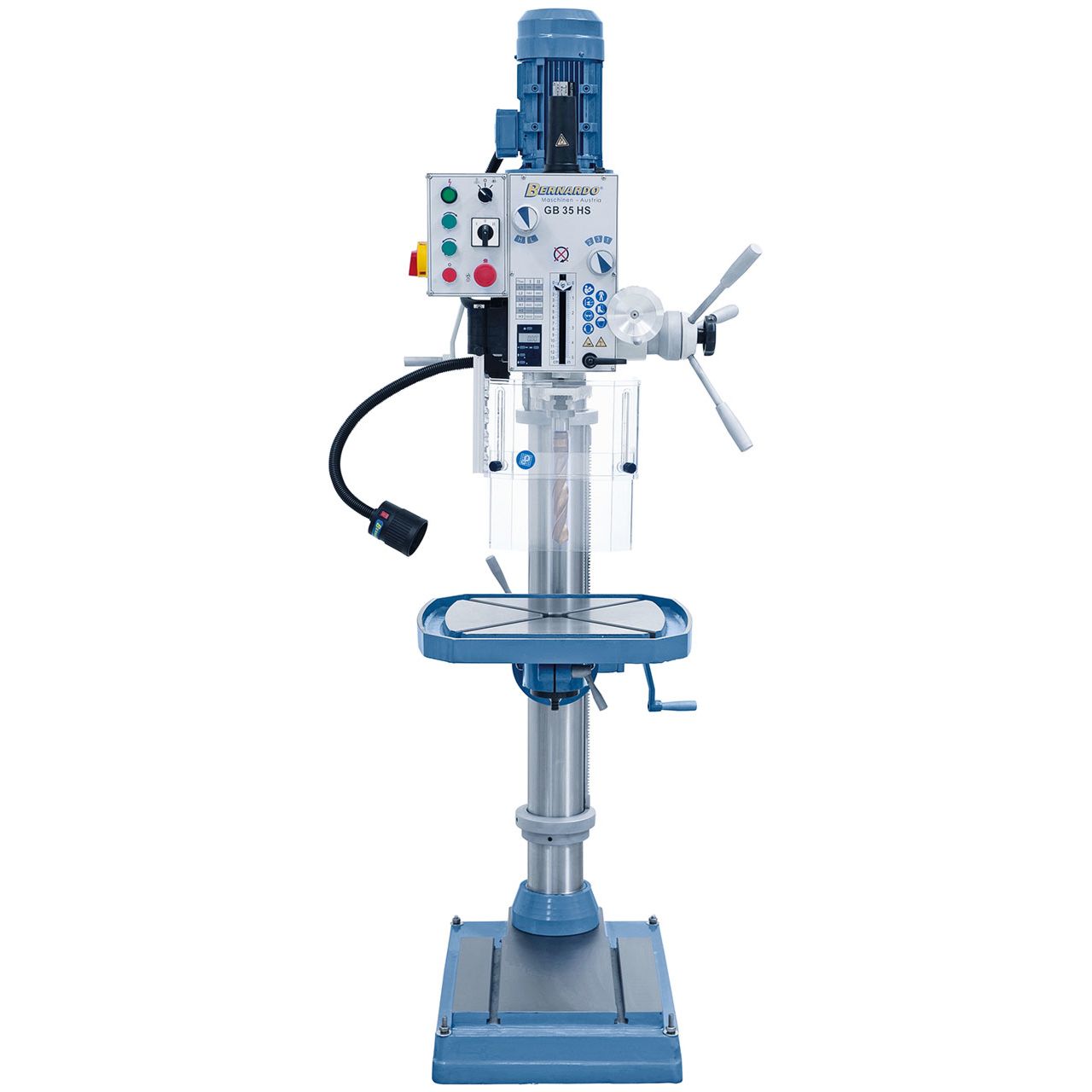

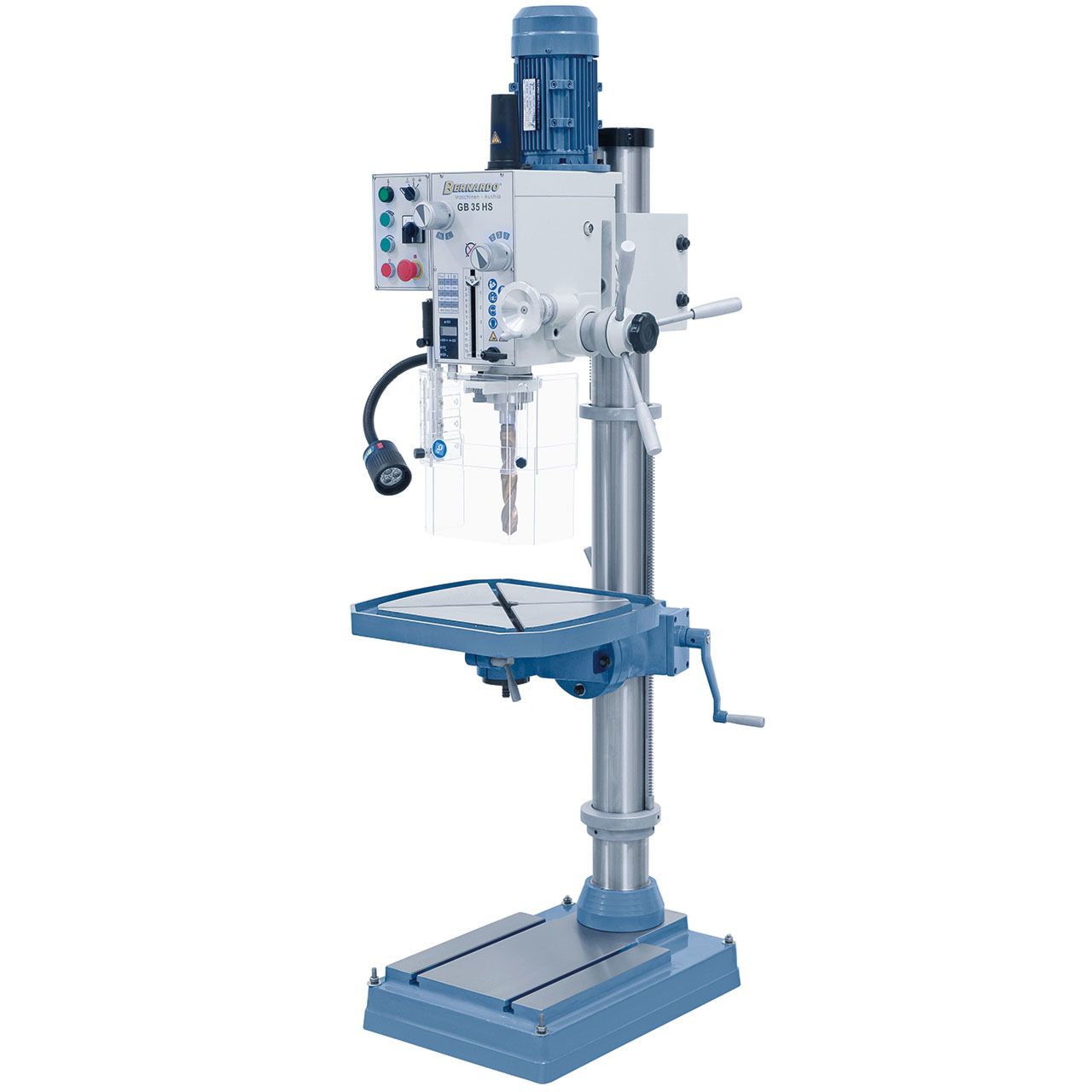

Beschreibung:Die Getriebe-Säulenbohrmaschinen GB 35 HS zeichnet sich durch ihre robuste und vibrationsfreie Bauweise aus. Durch den dreh- und schwenkbaren Getriebekopf ist diese Maschine für den allgemeinen Werkstätteneinsatz geeignet.
Features:
Technische Spezifikation:
Lieferumfang:

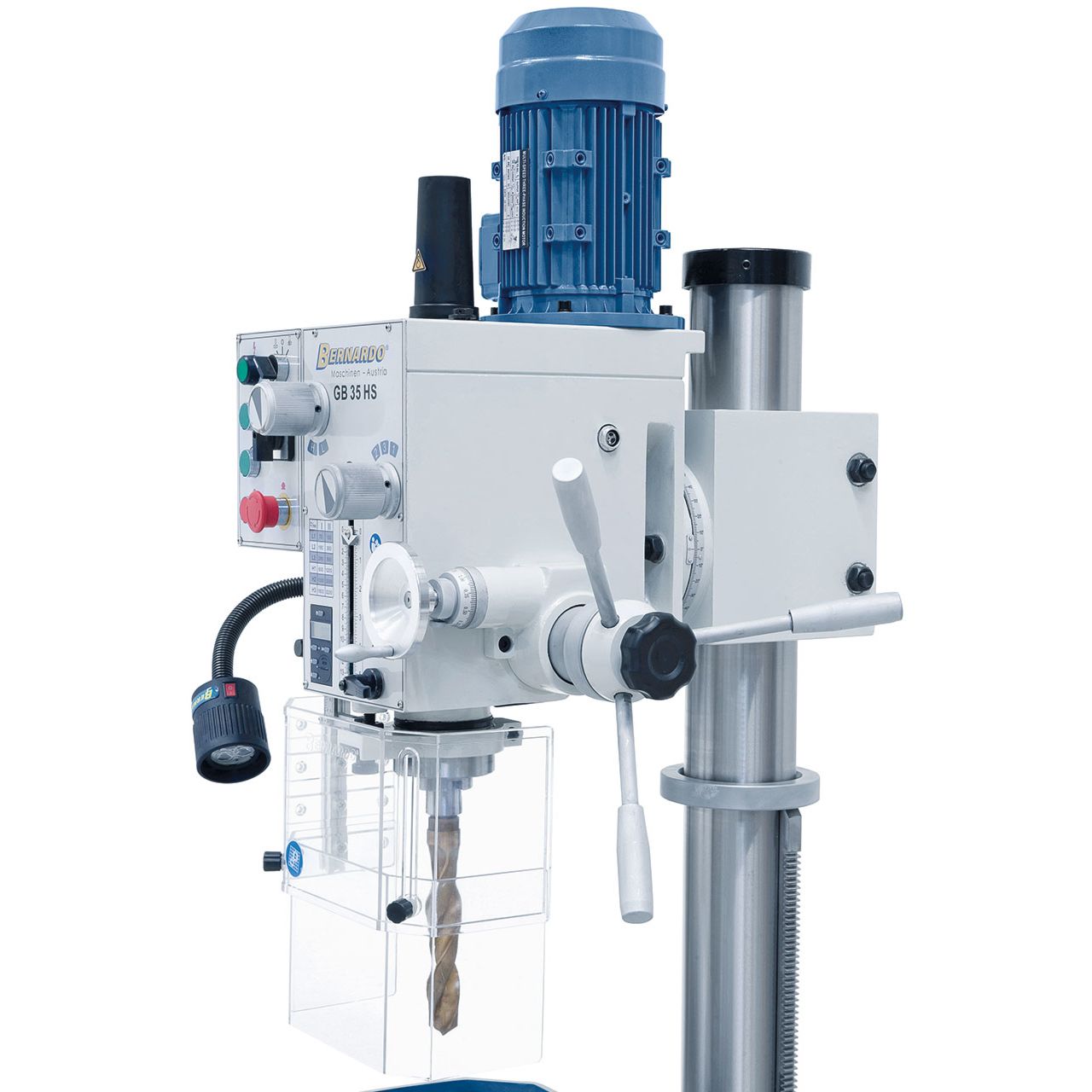

Die Pinolenzustellung erfolgt über ergonomisch angebrachte Handgriffe
Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge
Beschreibung:Die Getriebe-Säulenbohrmaschinen GB 35 HS zeichnet sich durch ihre robuste und vibrationsfreie Bauweise aus. Durch den dreh- und schwenkbaren Getriebekopf ist diese Maschine für den allgemeinen Werkstätteneinsatz geeignet.
Features:
- 2-Stufenmotor mit 12 schaltbaren Drehzahlen, Drehzahlbereich 75 - 3200 U/min
- Serienmäßig mit Schnellspannbohrfutter 1 - 16 mm / B 16

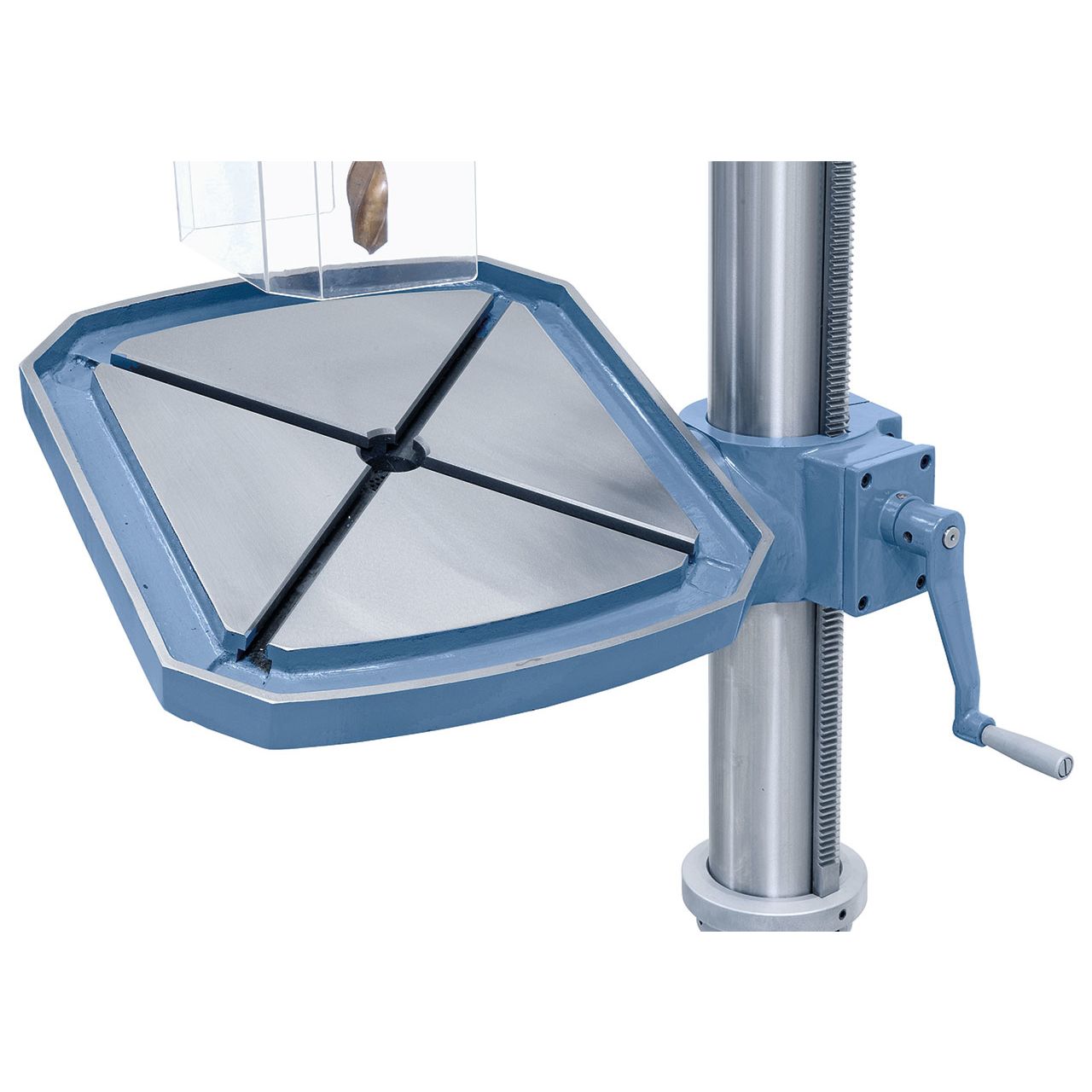

- Großdimensionierter Bohrtisch mit T-Nuten und umlaufender Kühlmittelrinne

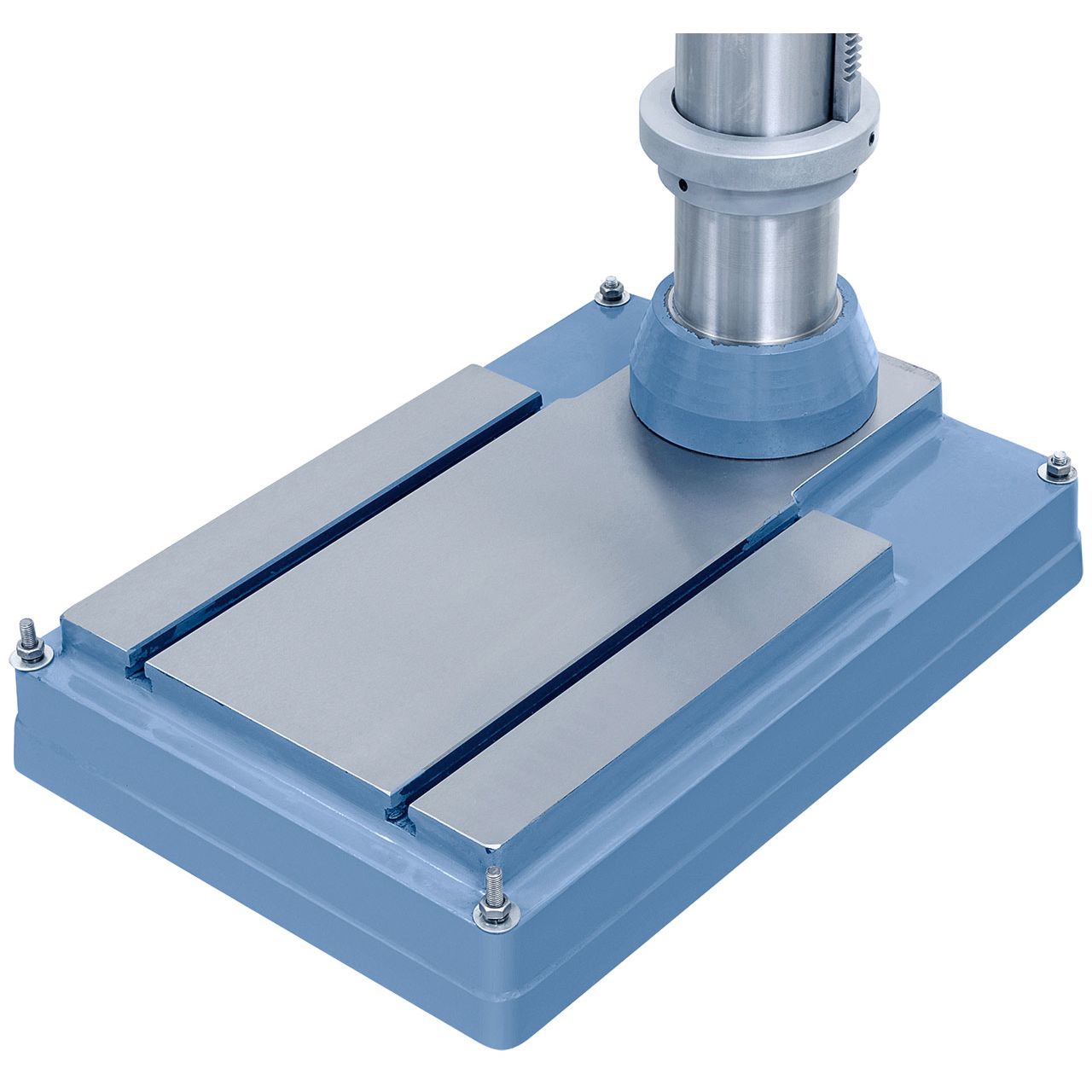

- Bearbeiteter Maschinenfuß zum Aufspannen von besonders hohen Werkstücken
- Einfacher und schneller Drehzahlwechsel mittels Schalthebel

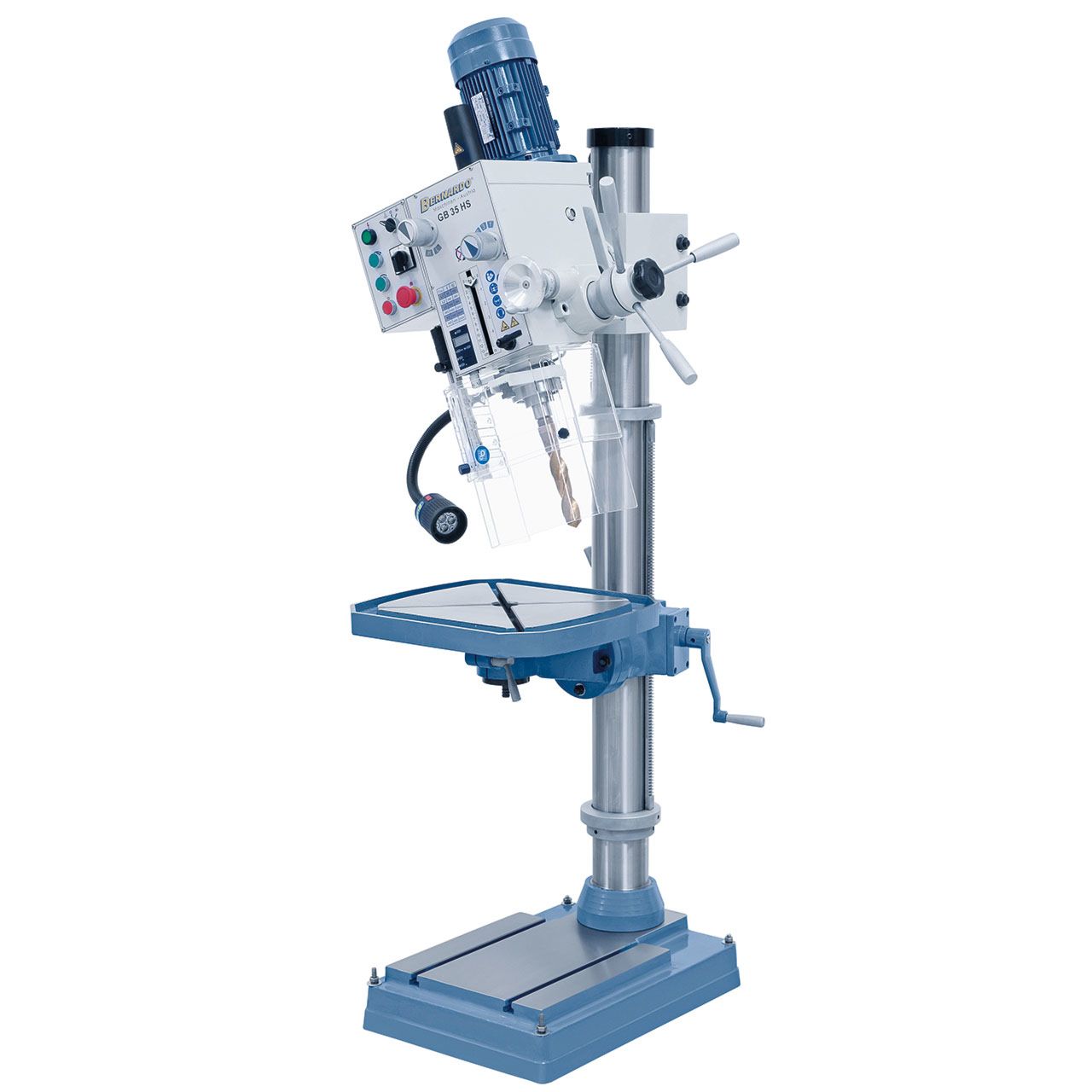

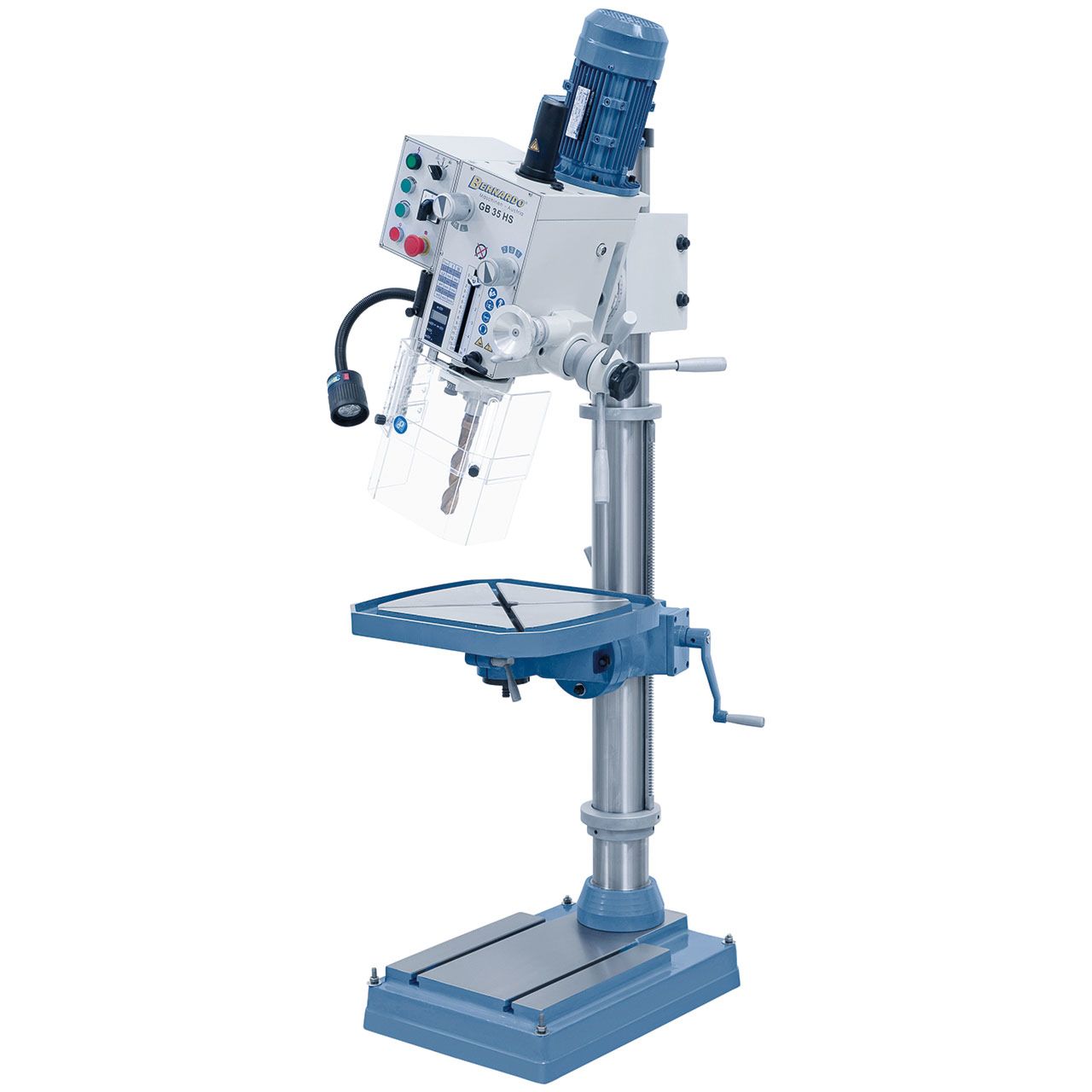

- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
Technische Spezifikation:
Bohrleistung max. | 32 mm |
Bohrfutter | 1 - 16 mm / B 16 |
Morsekonus | MK 4 |
Spindeldrehzahl | (12) 75 - 3200 U/min |
Ausladung | 295 mm |
Abstand Spindel / Tisch max. | 775 mm |
Abstand Spindel / Bodenplatte | 1185 mm |
Pinolenhub | 125 mm |
Säulendurchmesser | 115 mm |
Tischgröße | 500 x 455 mm |
T-Nutengröße | 14 mm |
Arbeitsfläche Bodenplatte | 375 x 365 mm |
Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
Maschinenabmessung (B x T x H) | 630 x 700 x 2050 mm |
Gewicht ca. | 335 kg |
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3
- Höhenverstellbare Schutzabdeckung
- Digitale Bohrtiefenanzeige
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Bedienwerkzeug

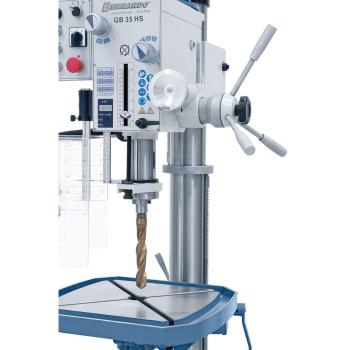

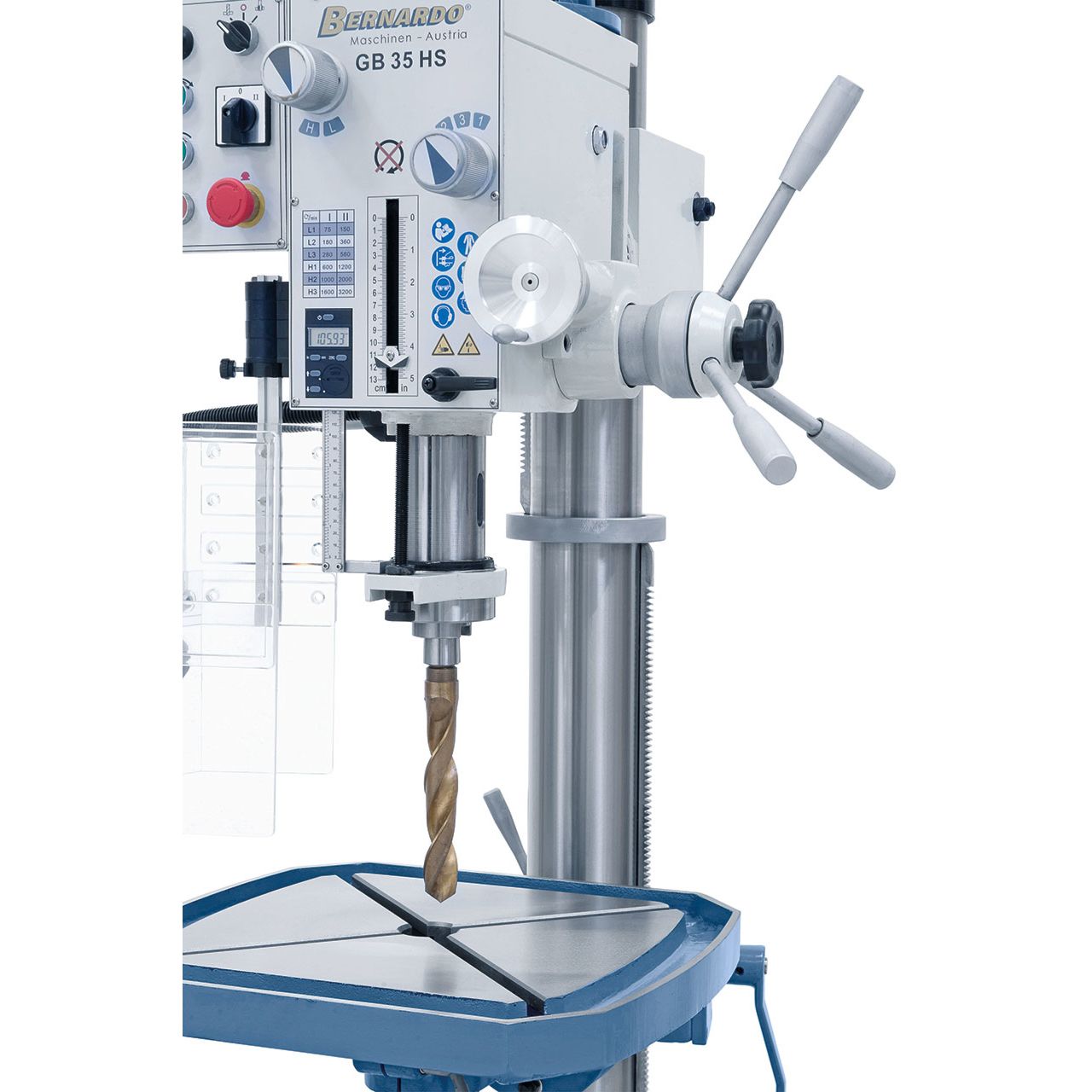

Die Pinolenzustellung erfolgt über ergonomisch angebrachte Handgriffe

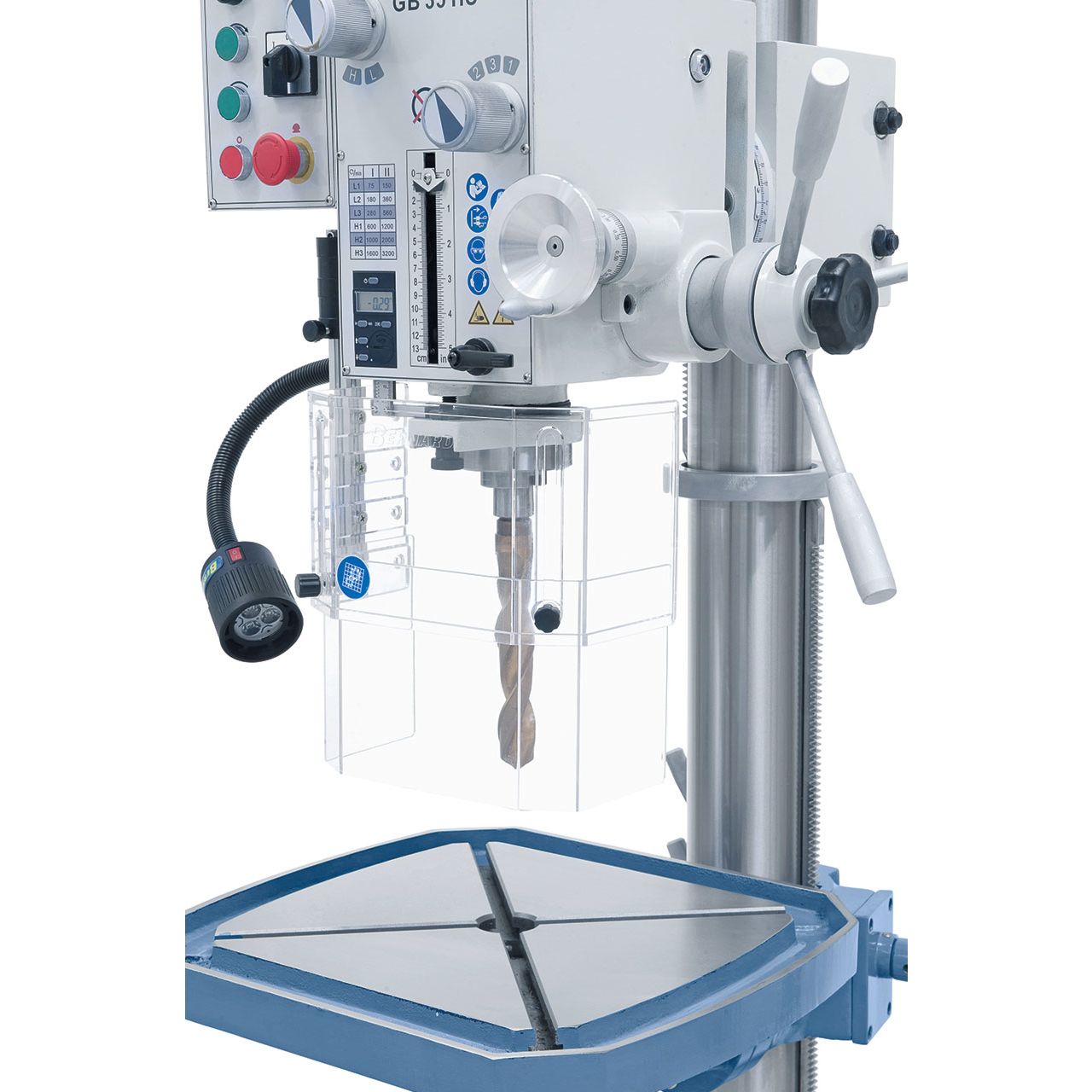

Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
