01-1294XL Bernardo Metall GB 50 HS
01-1294XL Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 50 HS

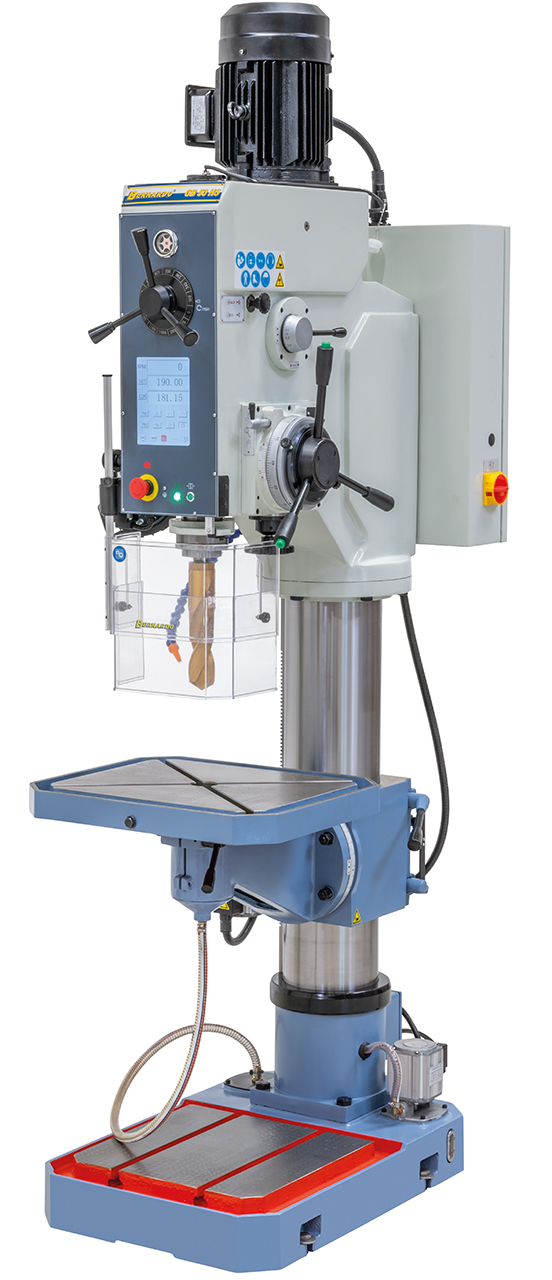

Beschreibung:Die Getriebe-Säulenbohrmaschine GB 50 HS überzeugt durch ihre große Bohrleistung von 50 mm, die massive Bauweise sowie durch die umfangreiche Grundausstattung. Dadurch ist dieses Modell für den Einsatz in der industriellen Fertigung und der Serienproduktion ideal geeignet.
Features:
Technische Spezifikation:
Lieferumfang:

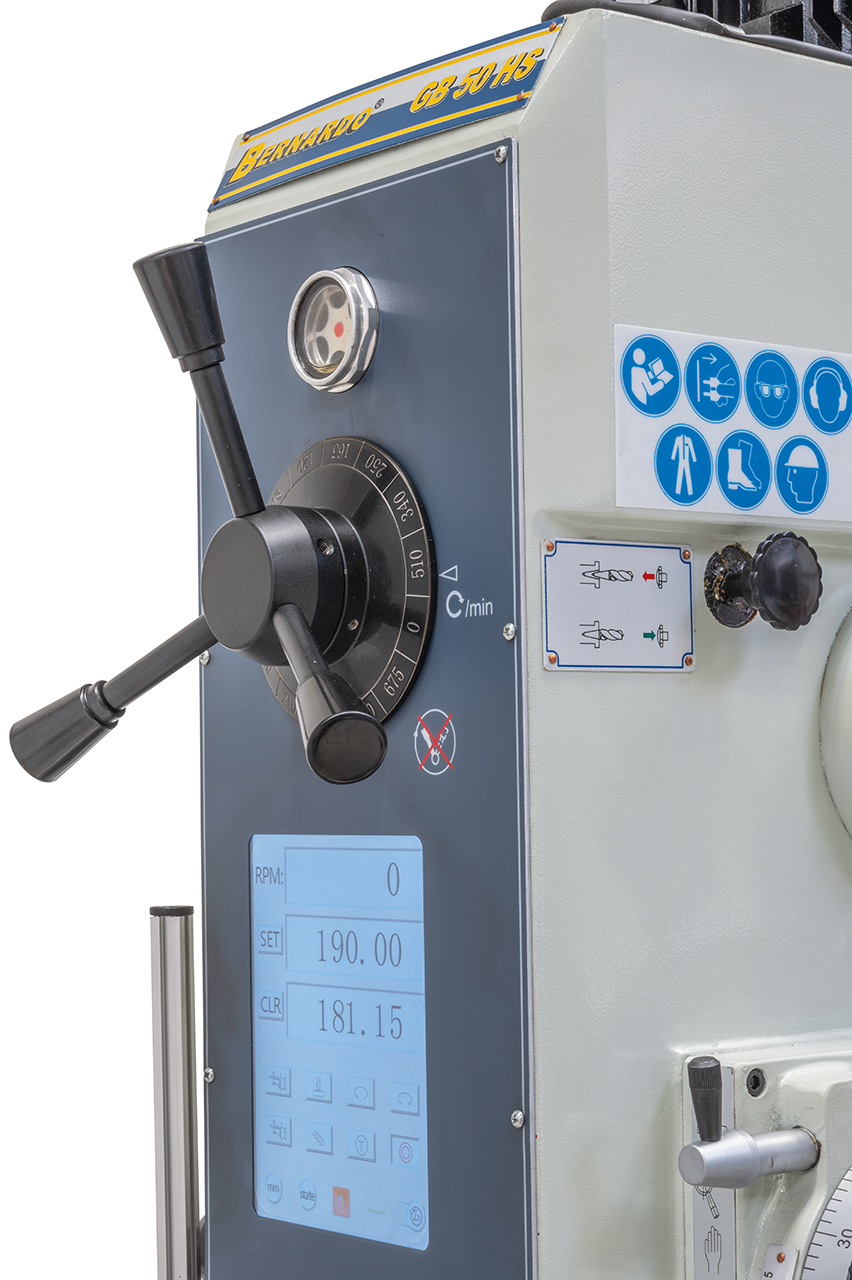

Einfacher und schneller Drehzahlwechsel mittels Schalthebel.
Serienmäßig mit automatischem 4-fach Bohrvorschub ausgestattet.

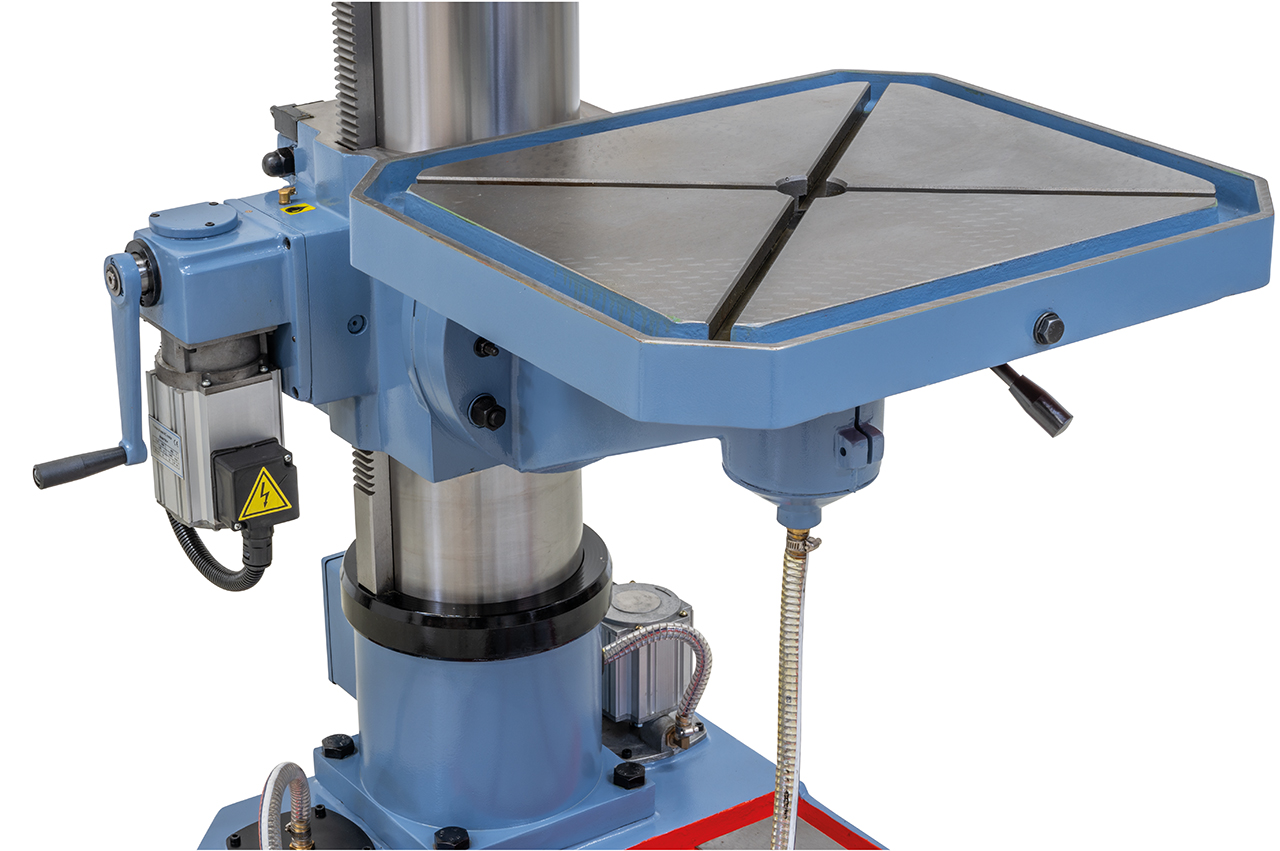

Dreh- und schwenkbarer Bohrtisch (handgeschabt), serienmäßig mit Positioniermotor.
Beschreibung:Die Getriebe-Säulenbohrmaschine GB 50 HS überzeugt durch ihre große Bohrleistung von 50 mm, die massive Bauweise sowie durch die umfangreiche Grundausstattung. Dadurch ist dieses Modell für den Einsatz in der industriellen Fertigung und der Serienproduktion ideal geeignet.
Features:
- Motorischer Tischhub zur Reduzierung der Nebenzeiten
- Massive und vibrationsfreie Bauweise für präzises Arbeiten
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Digitalanzeige für Drehzahl- und Bohrtiefenanzeige
- Massiver Graugusstisch mit dreh- und schwenkbarer Auflagefläche
- Erhöhte Wirtschaftlichkeit durch umfangreiche Grundausstattung
- Gehärtete und geschliffene Zahnräder sorgen für eine hohe Laufruhe
- 4 automatische Spindelvorschübe über Elektromagnetkupplung schaltbar
- Gewindeschneideinrichtung und automatischer Werkzeugauswerfer serienmäßig
Technische Spezifikation:
Bohrleistung in Stahl | 50 mm |
Bohrleistung in Guss | 60 mm |
Gewindeschneiden max. | M42 |
Bohrfutter | 1 - 13 mm / B 16 |
Morsekonus | MK 4 |
Spindeldrehzahl / Stufenzahl | 40 - 2100 U/min / 12 |
Vorschubbereich | 0,1 / 0,2 / 0,3 / 0,4 mm/U |
Ausladung | 370 mm |
Abstand Spindel / Tisch max. | 600 mm |
Abstand Spindel / Bodenplatte | 1190 mm |
Pinolenhub | 250 mm |
Säulendurchmesser | 200 mm |
Tischgröße / T-Nutengröße | 600 x 500 mm / 14 mm |
Motorleistung | 2,2 / 2,8 kW |
Maschinenabmessung (B x T x H) | 700 x 1050 x 2350 mm |
Gewicht ca. | 670 kg |
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, MK 4 / 2
- Motorischer Tischhub
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Automatischer Werkzeugauswerfer
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung

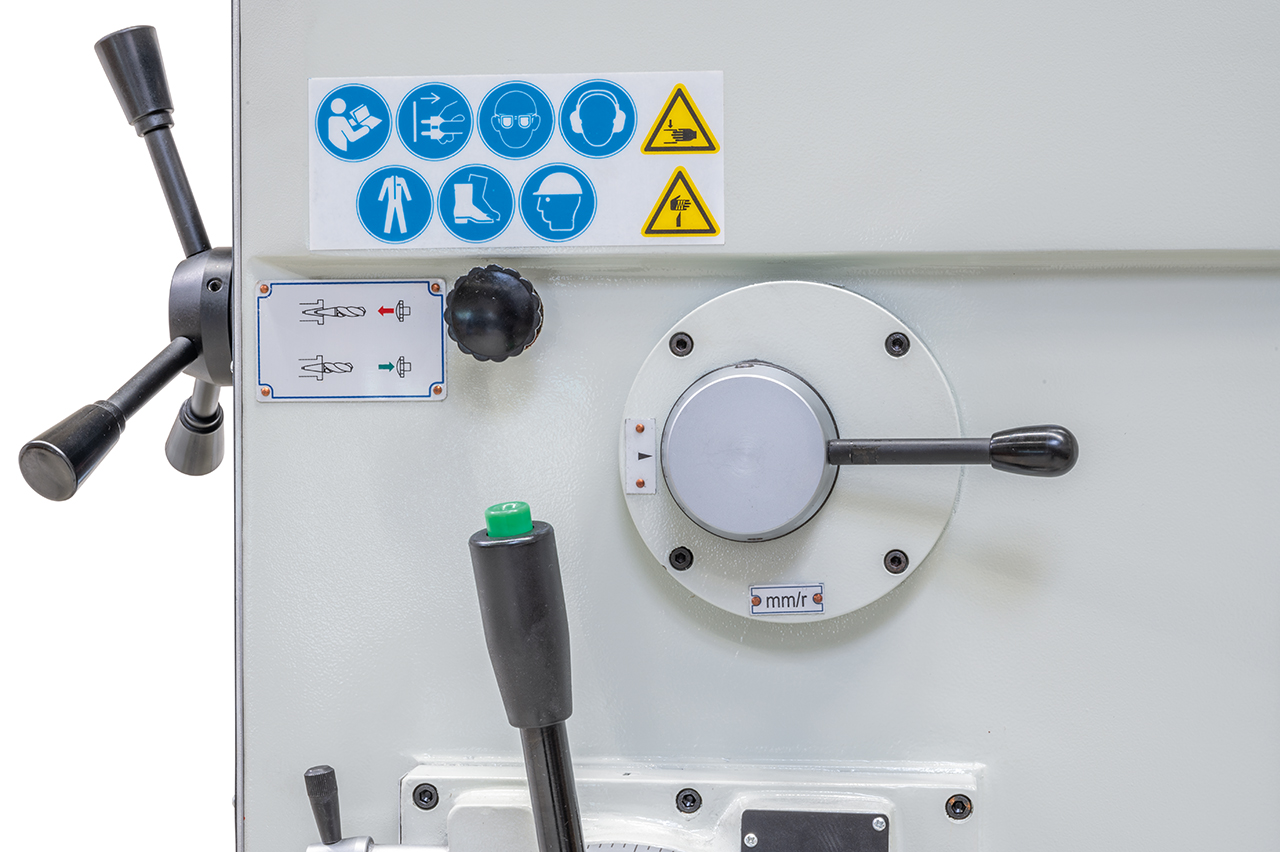

Einfacher und schneller Drehzahlwechsel mittels Schalthebel.
Serienmäßig mit automatischem 4-fach Bohrvorschub ausgestattet.
Dreh- und schwenkbarer Bohrtisch (handgeschabt), serienmäßig mit Positioniermotor.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
