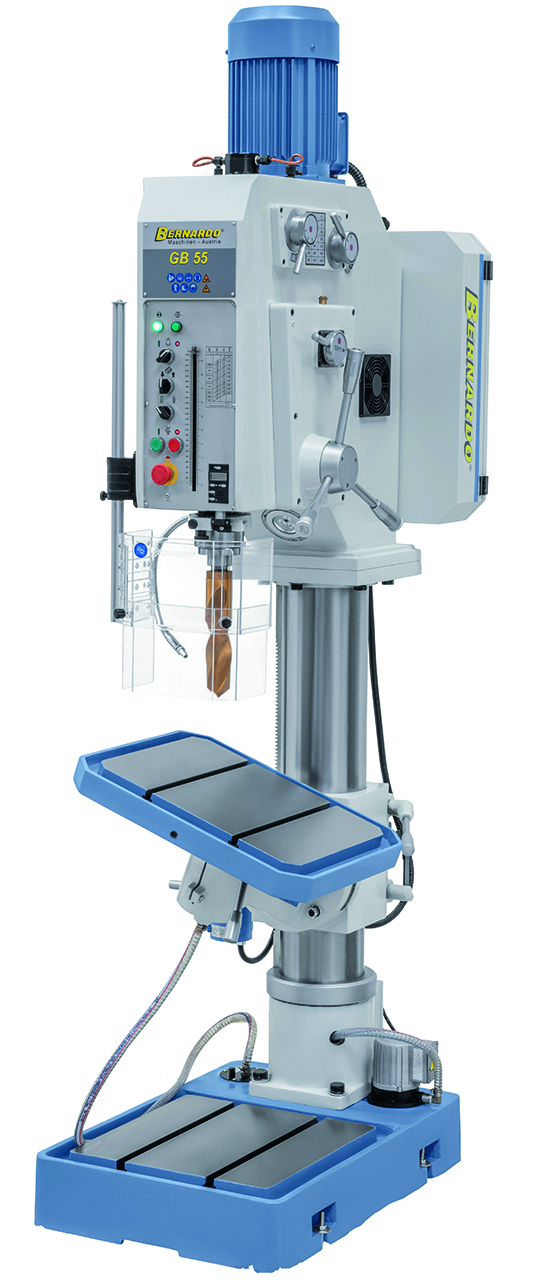

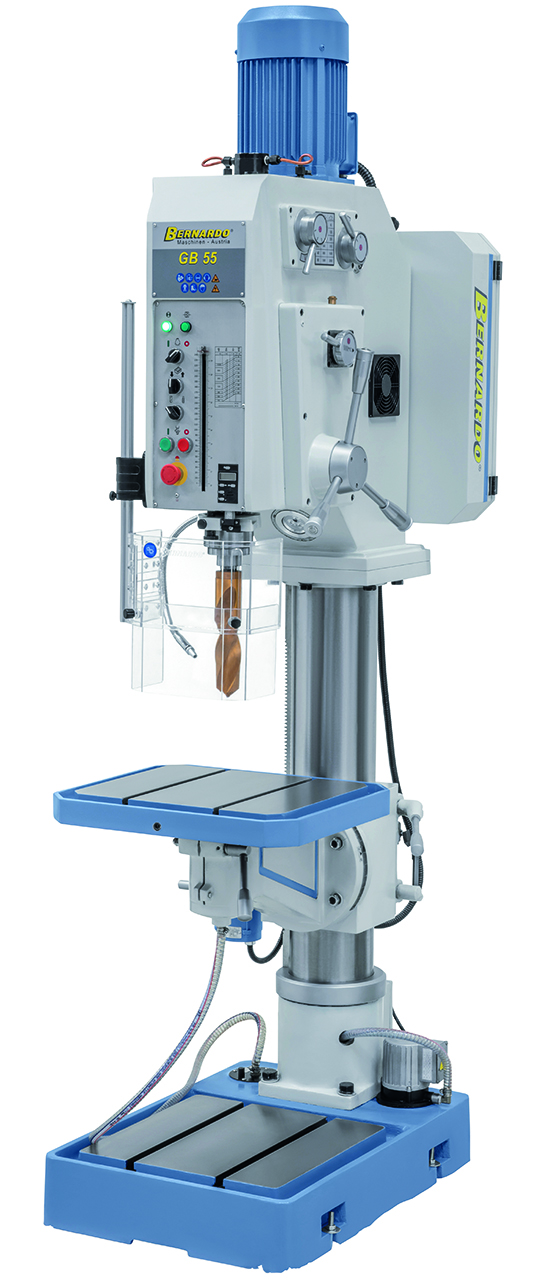

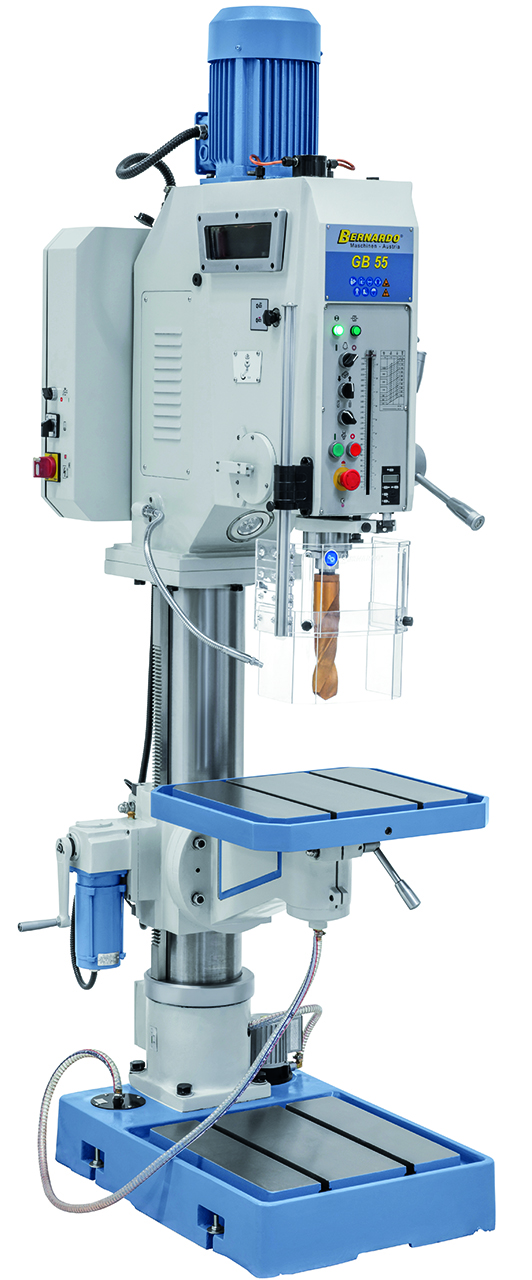

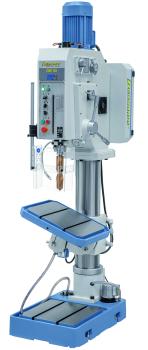

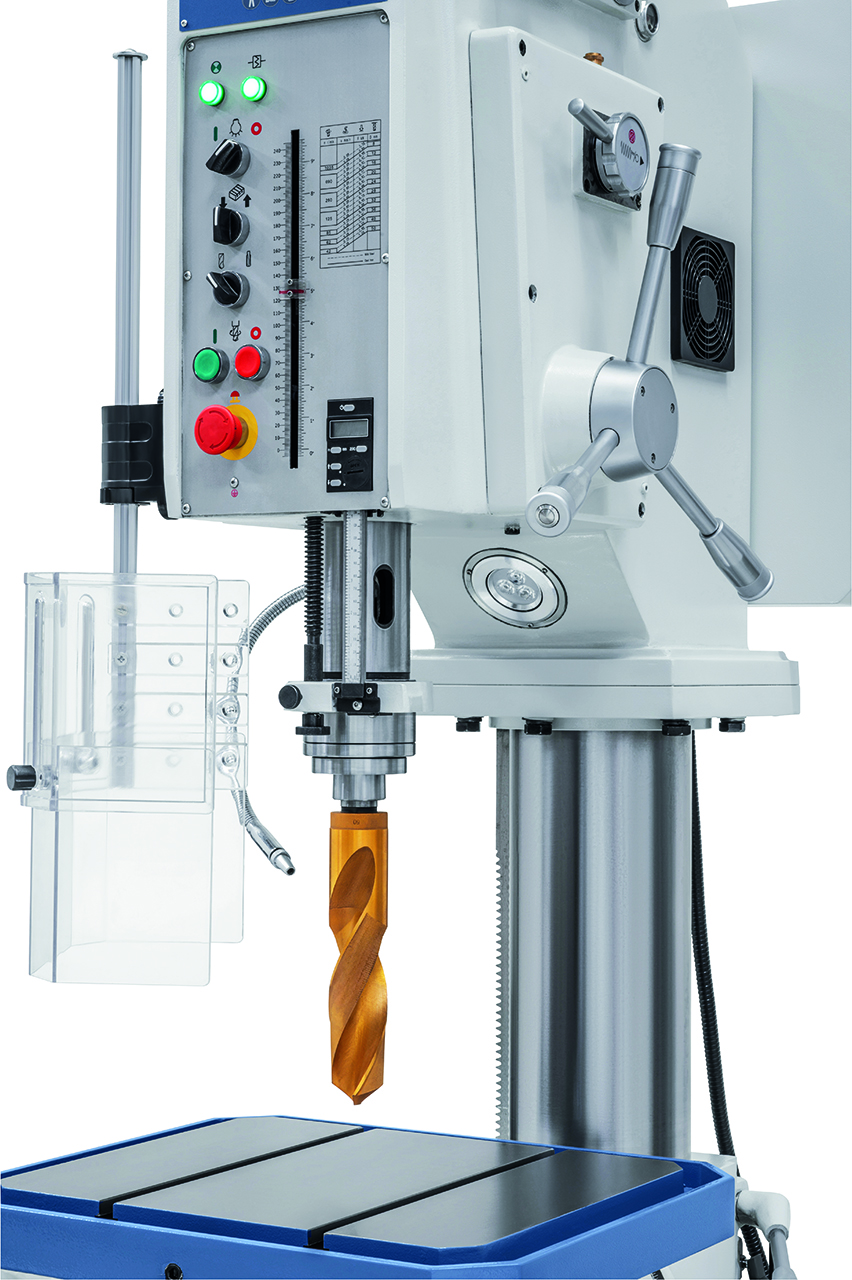

01-1312XL Bernardo Getriebe-Säulenbohrmaschine GB 55
Die Getriebebohrmaschine GB 55 ist serienmäßig mit einem motorischen Tischhub zur Reduzierung der Nebenzeiten ausgestattet. Durch die robuste Ausführung und der großen Leistungsfähigkeit ist dieses Modell sowohl für Reparaturbetriebe als auch für die industrielle Fertigung verwendbar.
Produkteigenschaften

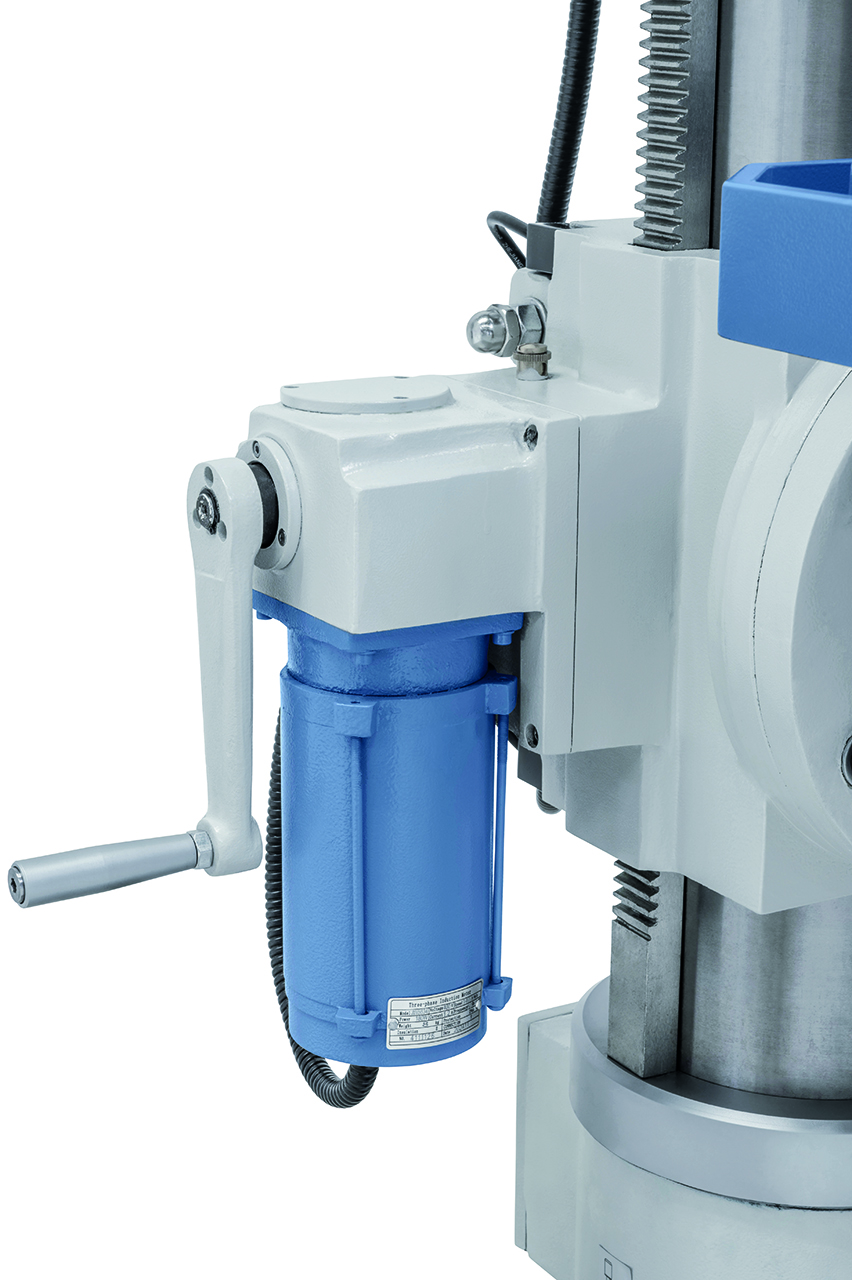

-Serienmäßig mit motorischer Tischhöhenverstellung ausgestattet
-Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
-Großer Drehzahlbereich von 42 - 2050 U/min (12 Stufen) für optimales Arbeiten
-Hervorragende Ausleuchtung beim Arbeiten durch LED-Maschinenleuchte

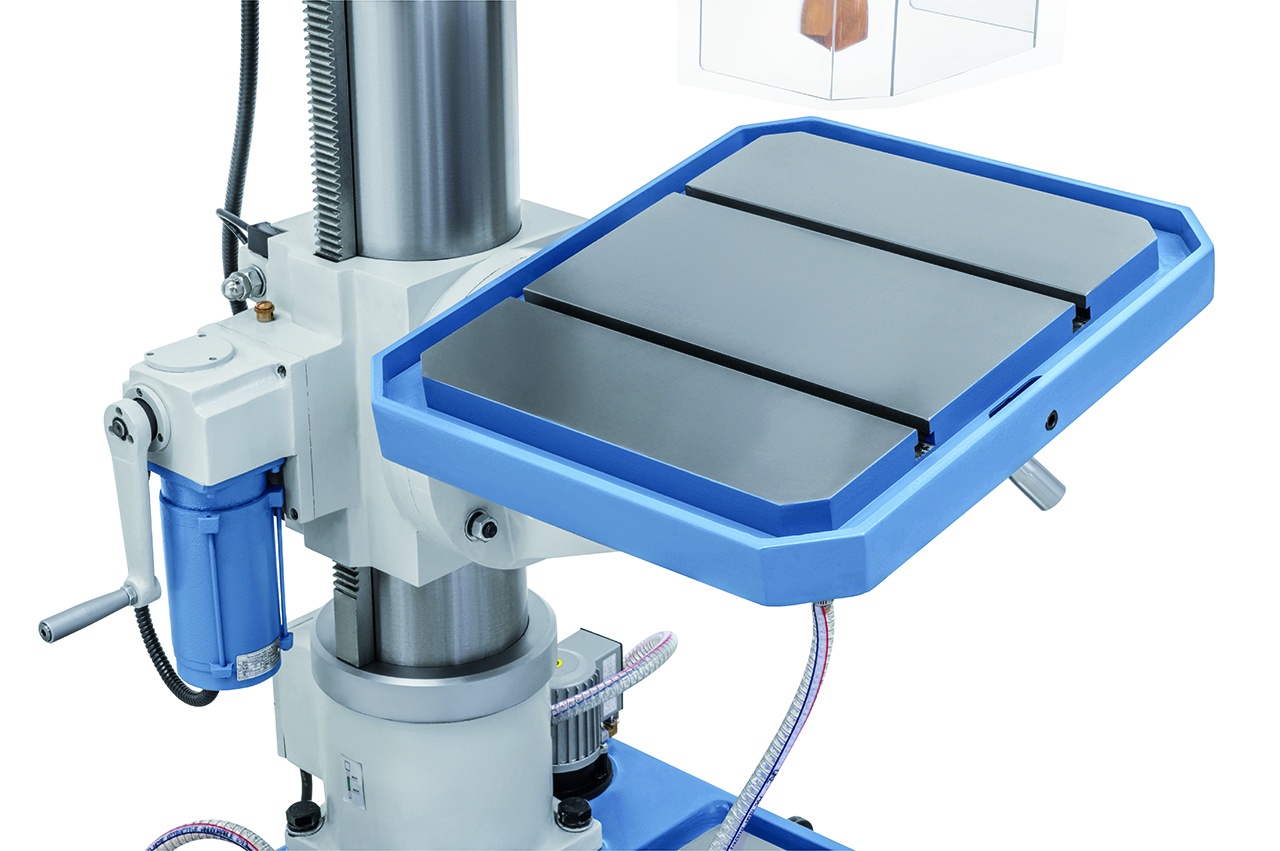

-Massiver Arbeitstisch (360° drehbar), schwenkbar von -45° bis +45°
-Gehärtete und geschliffene Zahnräder sorgen für eine hohe Laufruhe
-4 automatische Spindelvorschübe über Elektromagnetkupplung schaltbar

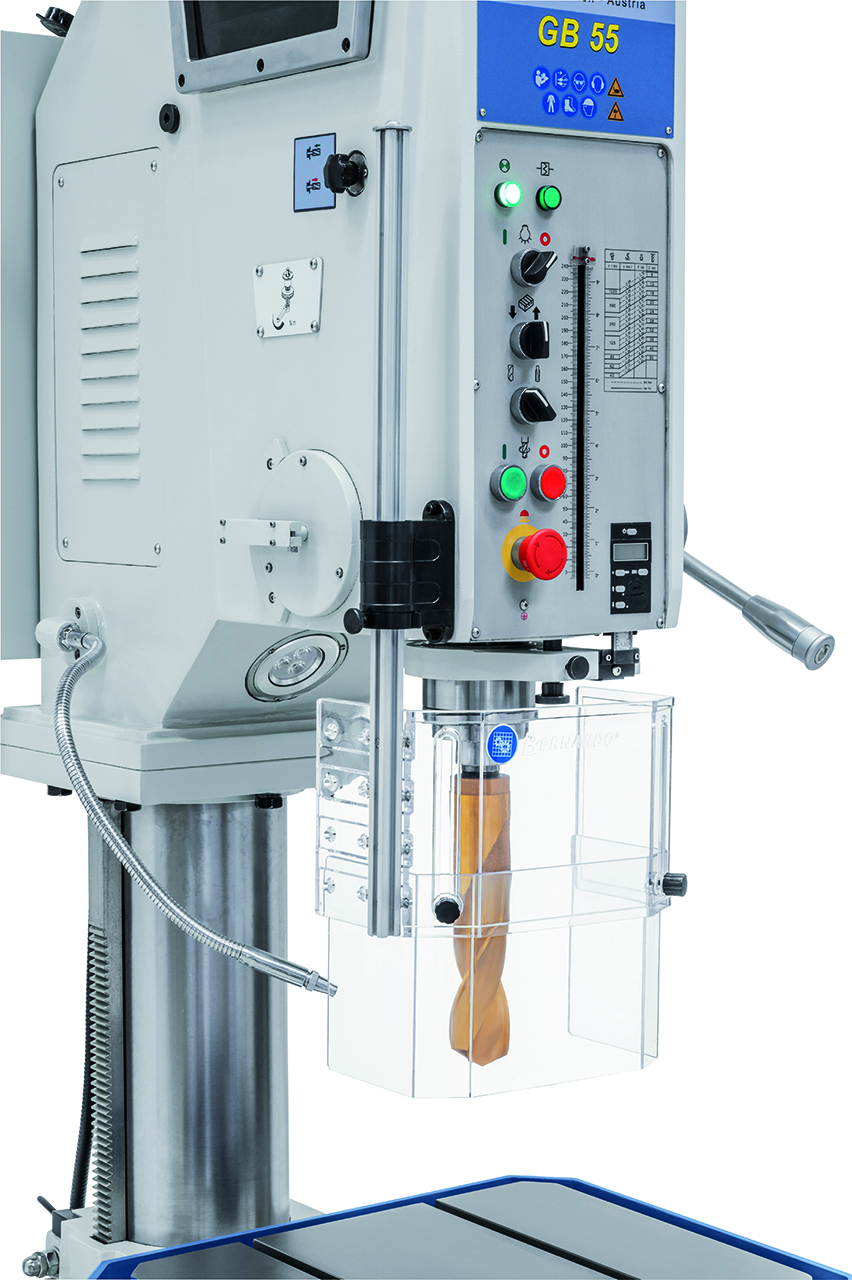

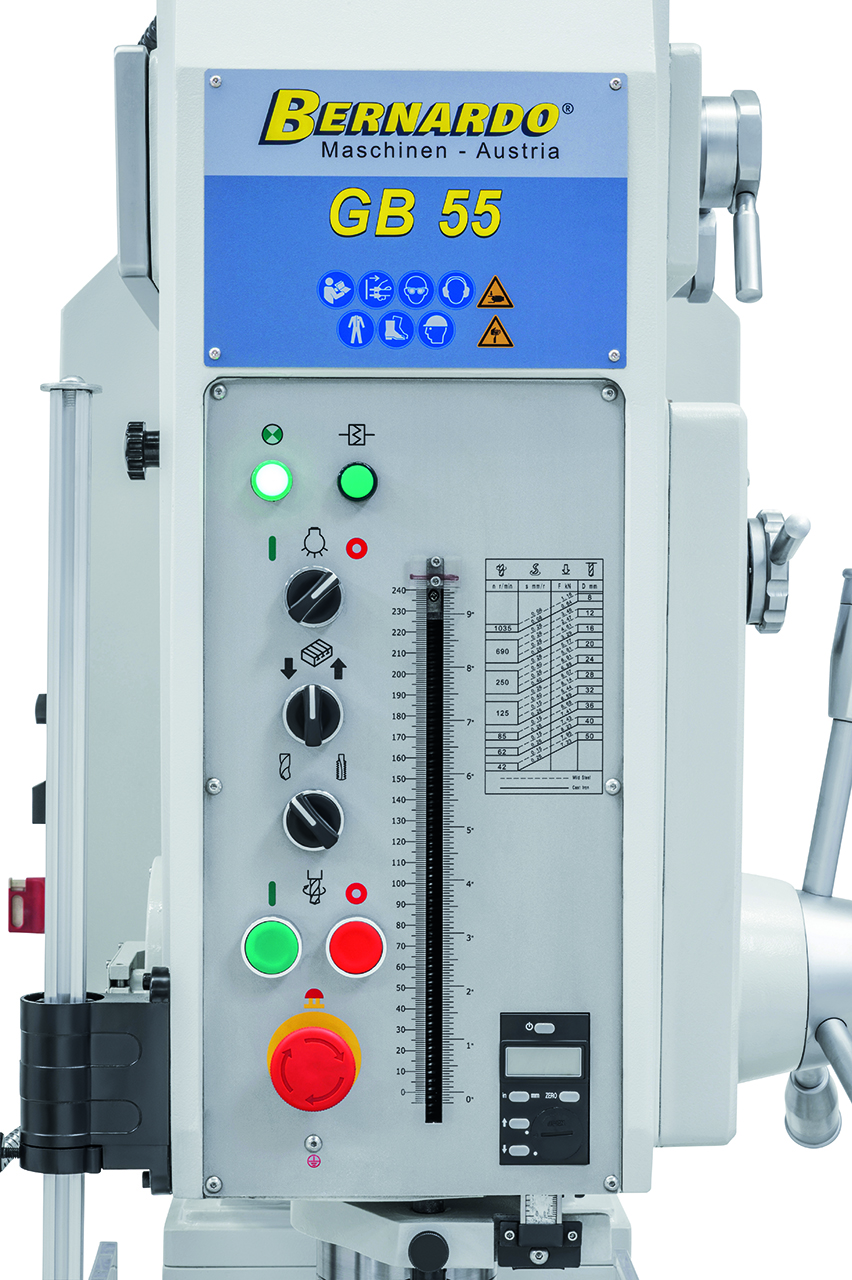

-Serienmäßig mit Digitalanzeige für die Pinolenzustellung

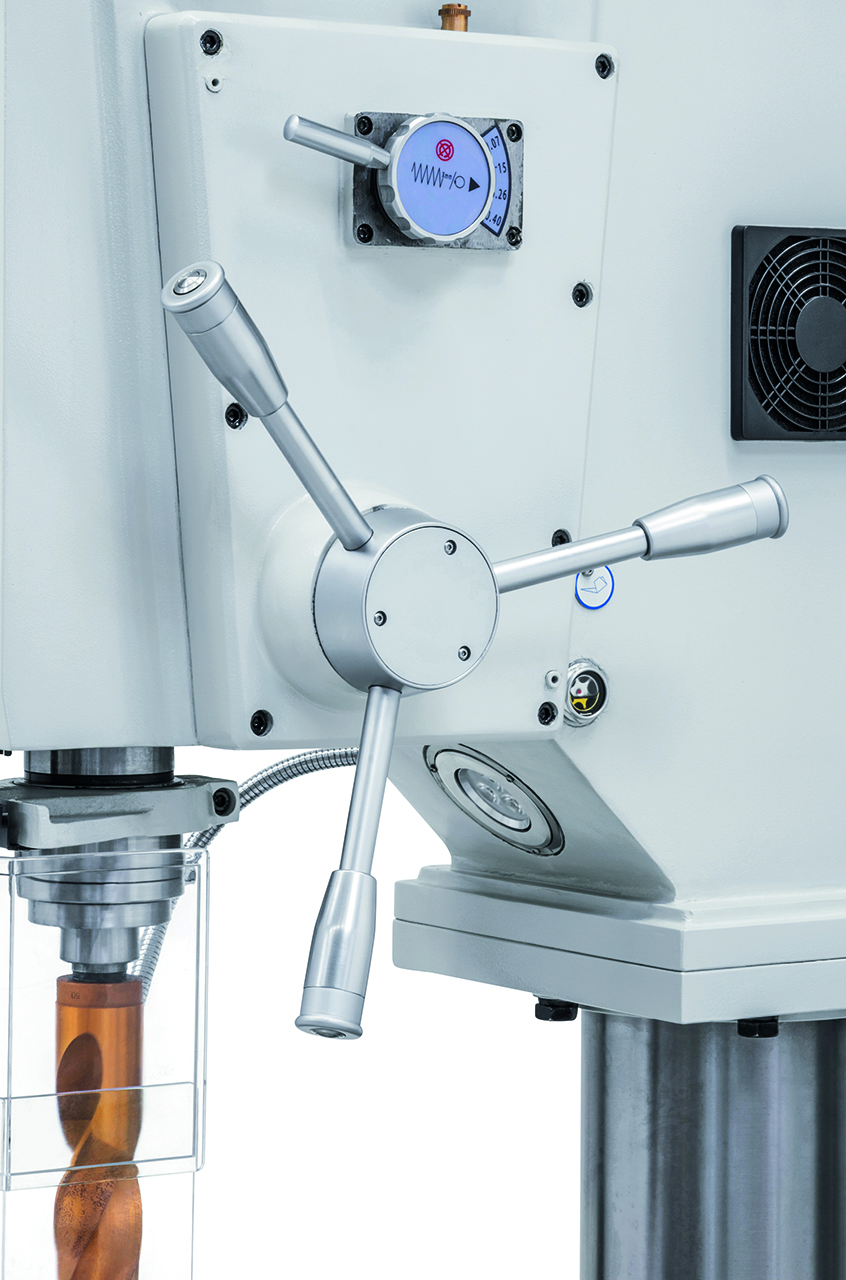

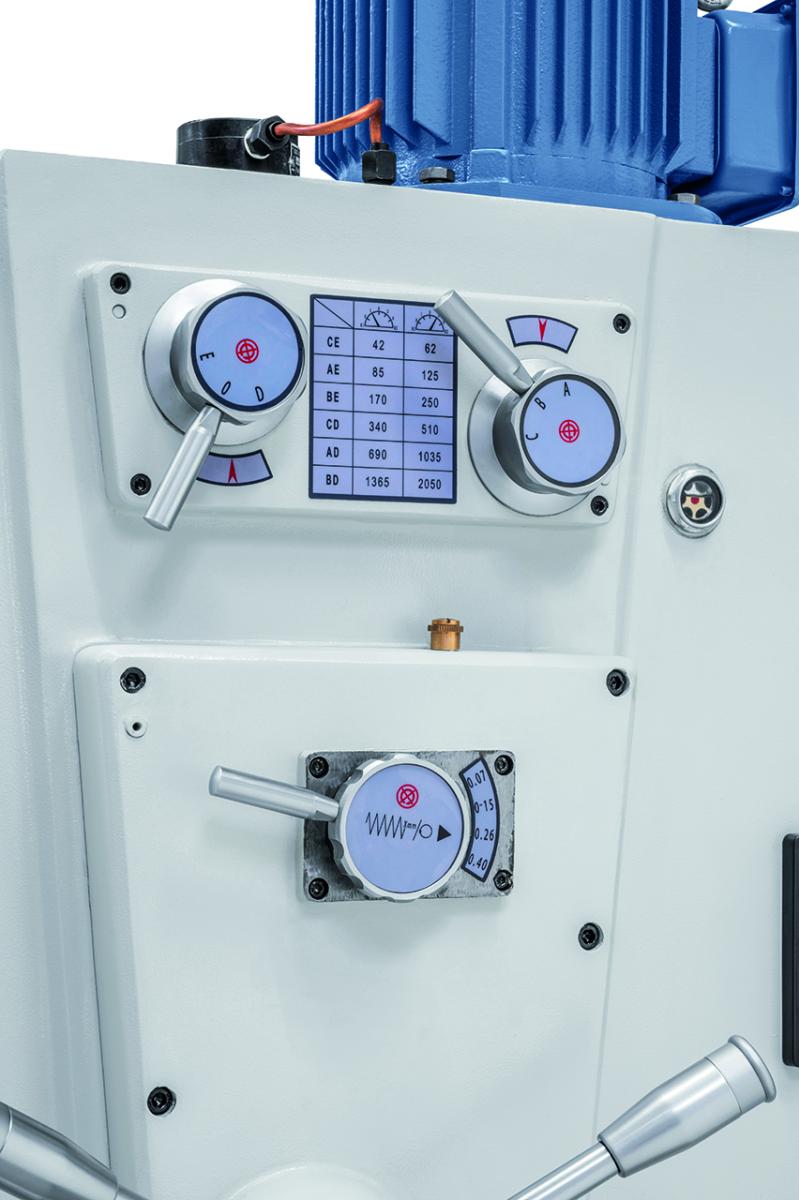

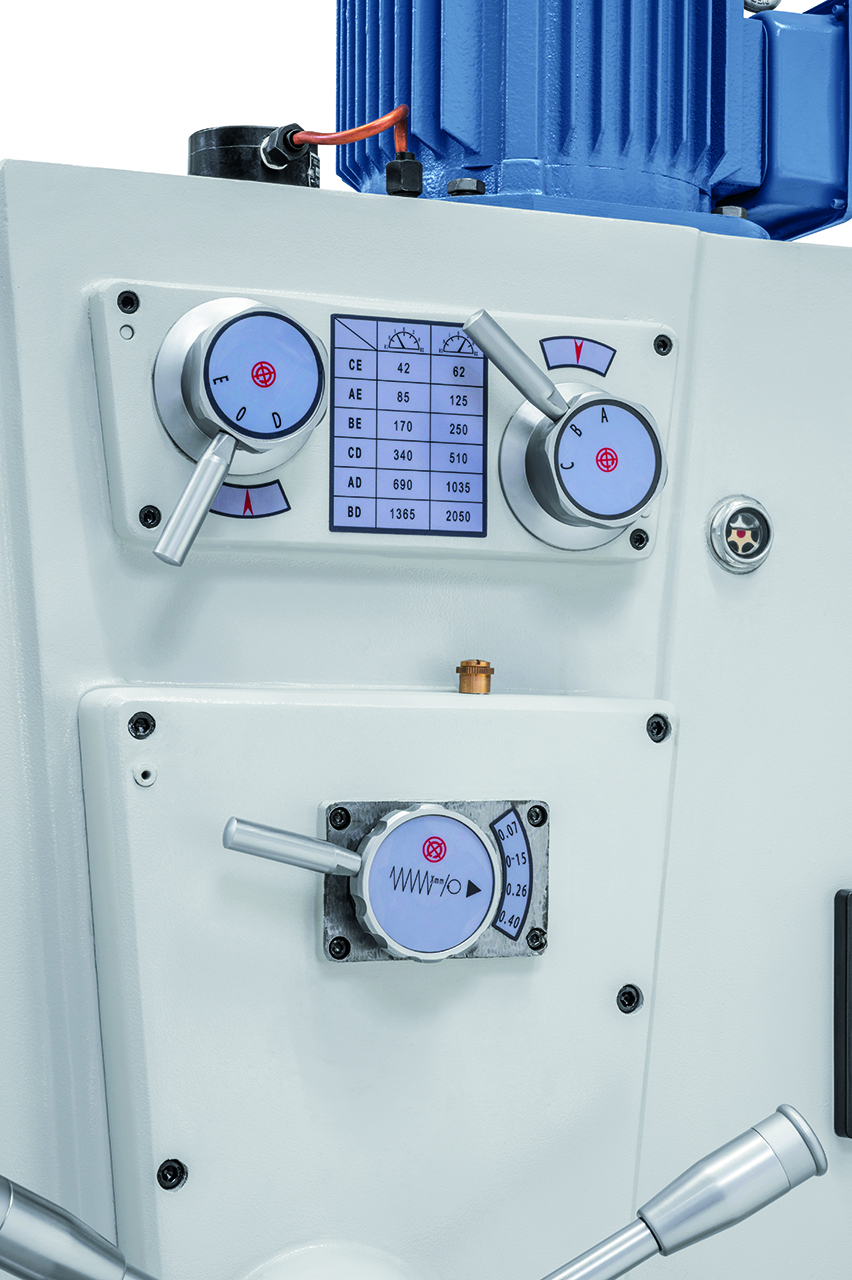

-Drehzahl mittels Schalthebel am Getriebekopf schnell und einfach einstellbar
Produkt-Spezifikationen
Bohrleistung in Stahl 50 mm
Bohrleistung in Guss 60 mm
Gewindeschneiden max. M30
Bohrfutter 3 - 16 mm / B 18
Morsekonus MK 5
Spindeldrehzahl / Stufenzahl 42 - 2050 U/min / 12
Vorschubbereich 0,07 / 0,15 / 0,20 / 0,40 mm/U
Ausladung 360 mm
Abstand Spindel / Tisch max. 570 mm
Abstand Spindel / Bodenplatte 1170 mm
Pinolenhub 235 mm
Säulendurchmesser 180 mm
Tischgröße / T-Nutengröße 545 x 470 mm / 14 mm

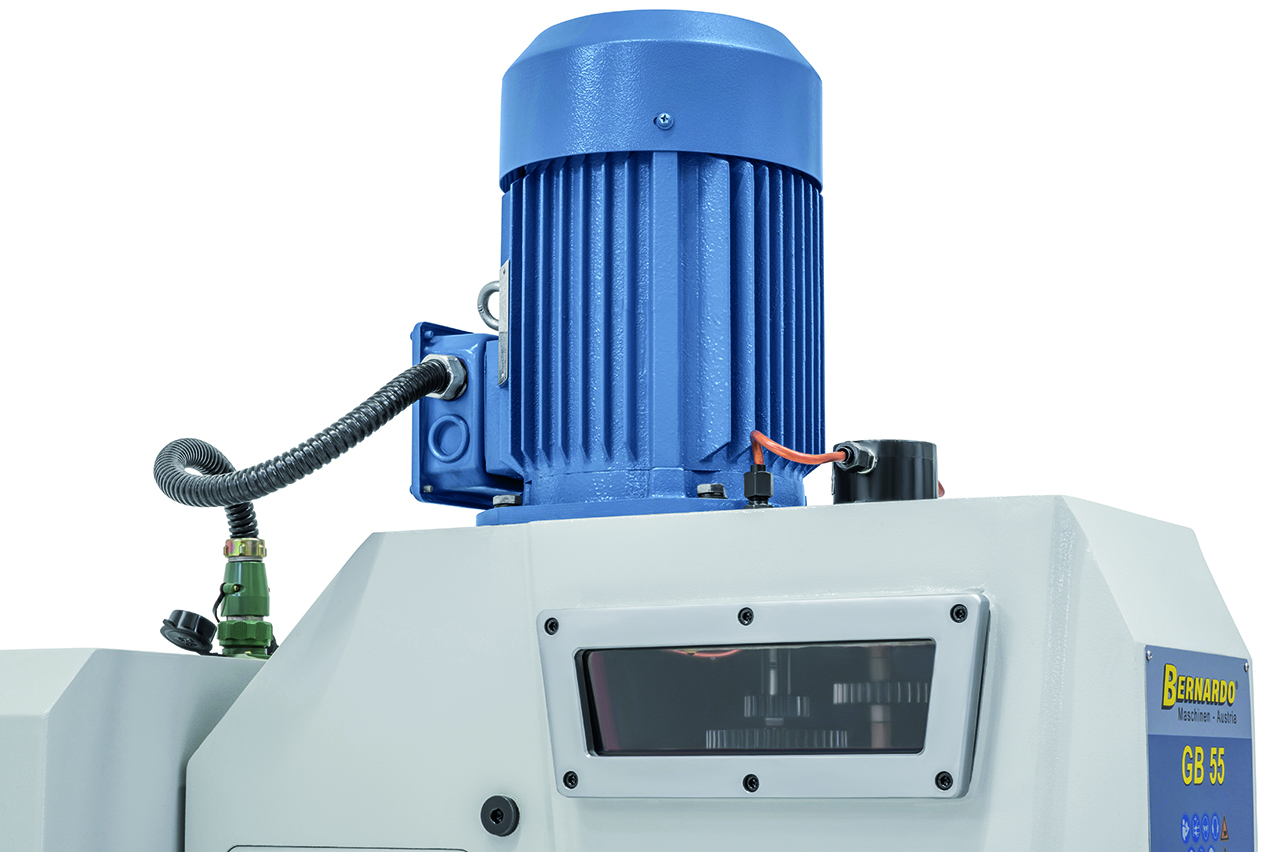

Motorleistung 2,2 / 2,8 kW
Maschinenabmessung (B x T x H) 700 x 950 x 2350 mm
Gewicht ca. 760 kg
Lieferumfang
-Zahnkranzbohrfutter 3 - 16 mm / B 18
-Bohrfutterdorn MK 5 / B 18
-Reduzierhülse MK 5 / 4, MK 4 / 3, MK 3 / 2
-Motorischer Tischhub

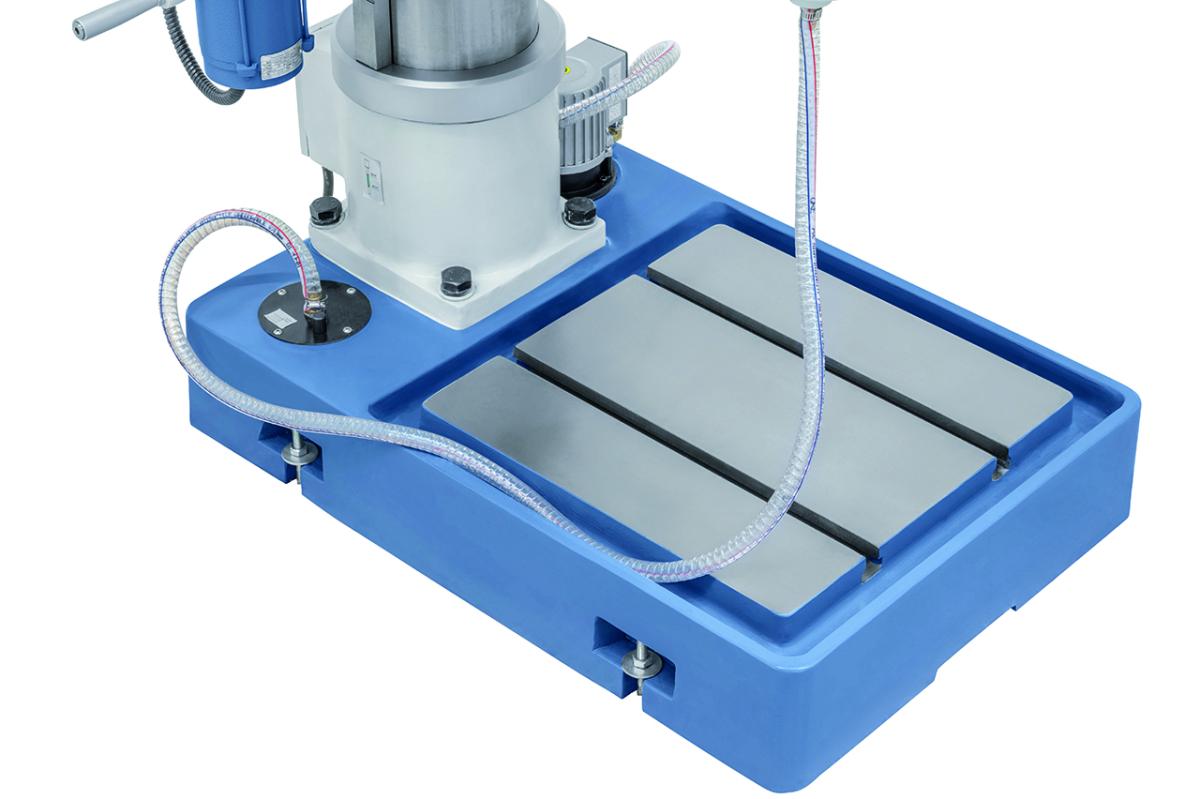

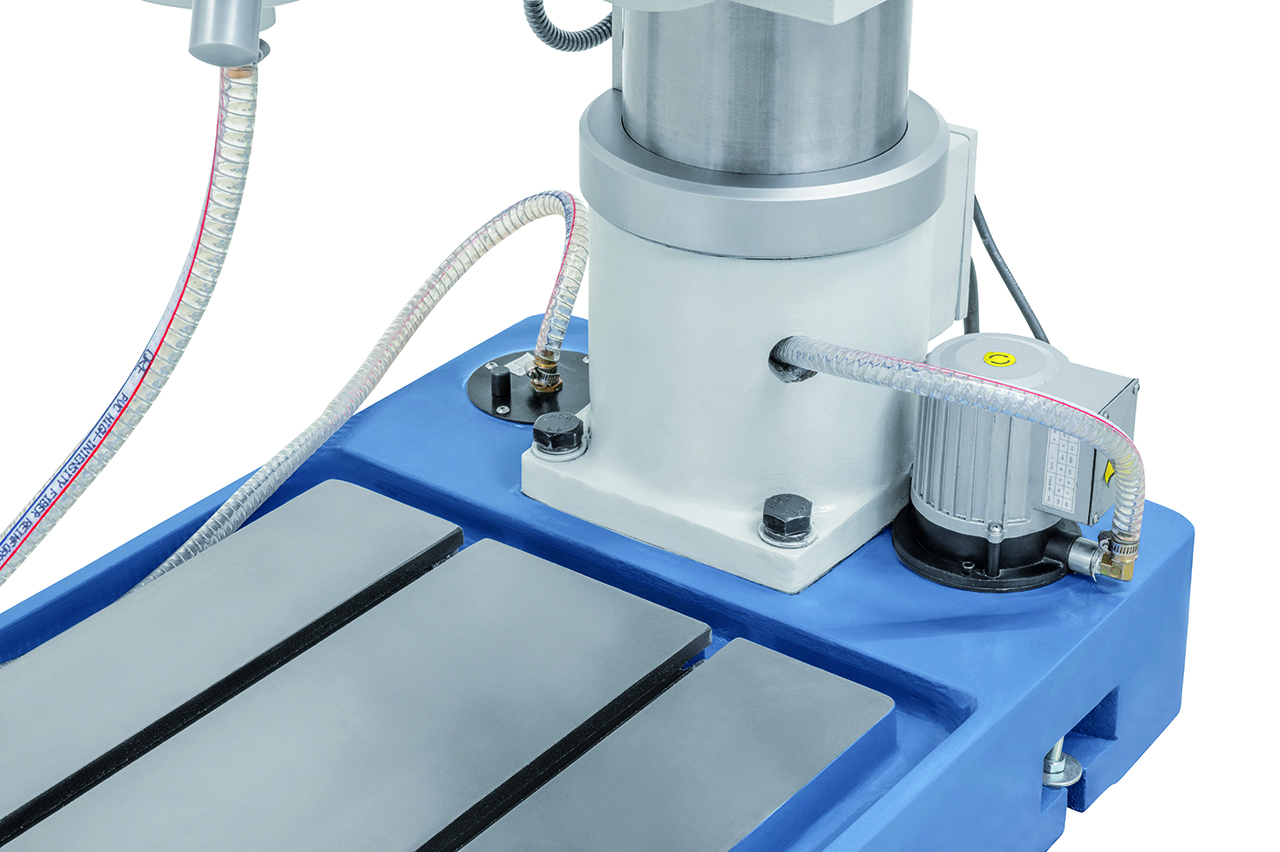

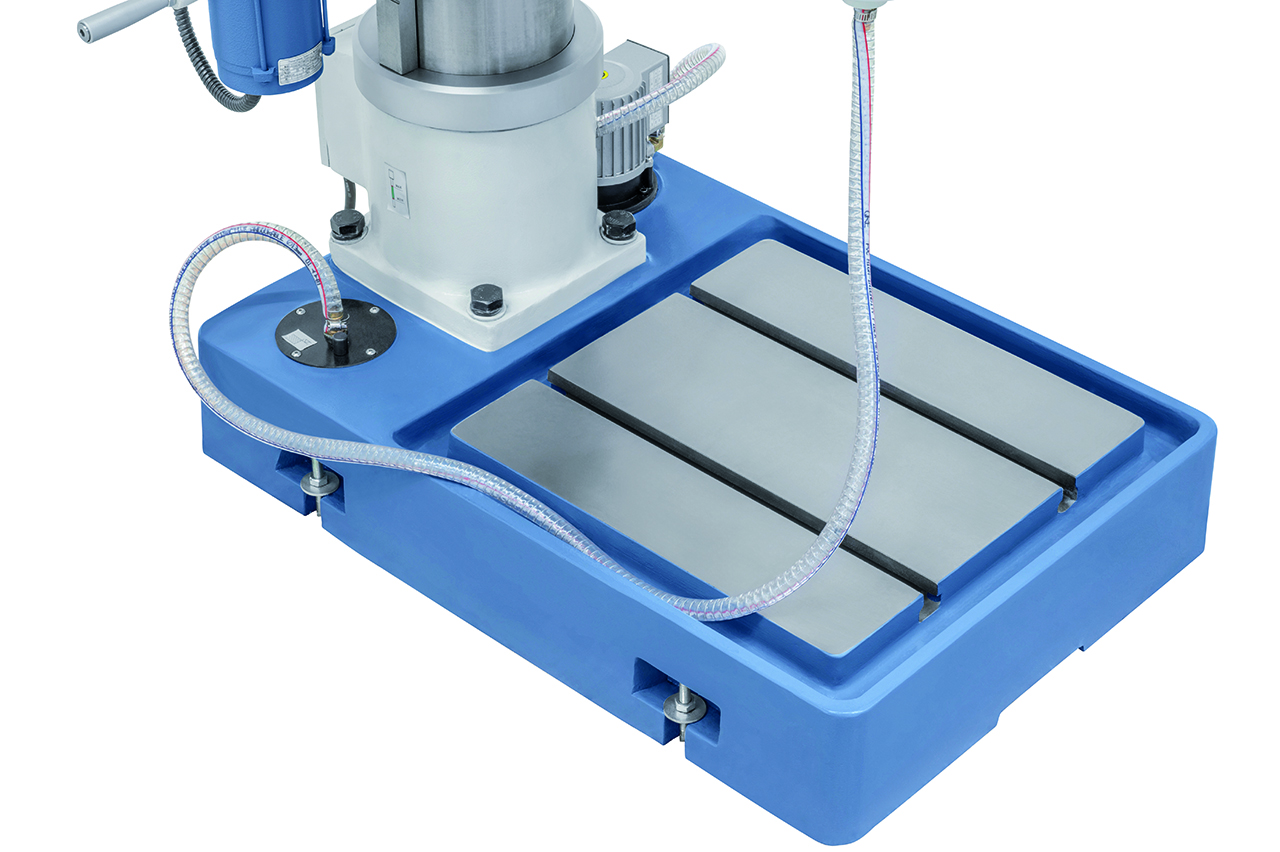

-Kühlmitteleinrichtung
-Elektromagnetischer Spindelvorschub
-Gewindeschneideinrichtung
-Automatischer Werkzeugauswerfer
-LED-Maschinenleuchte
-Erstbefüllung mit Shell Tellus 46
-Digitale Bohrtiefenanzeige
-Höhenverstellbare Schutzabdeckung
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
