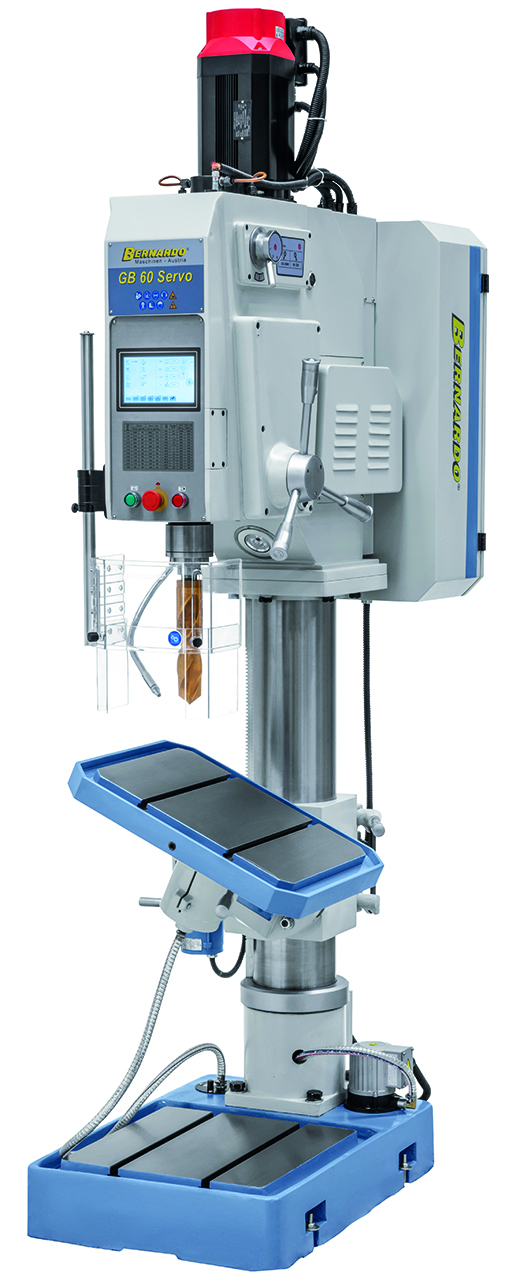

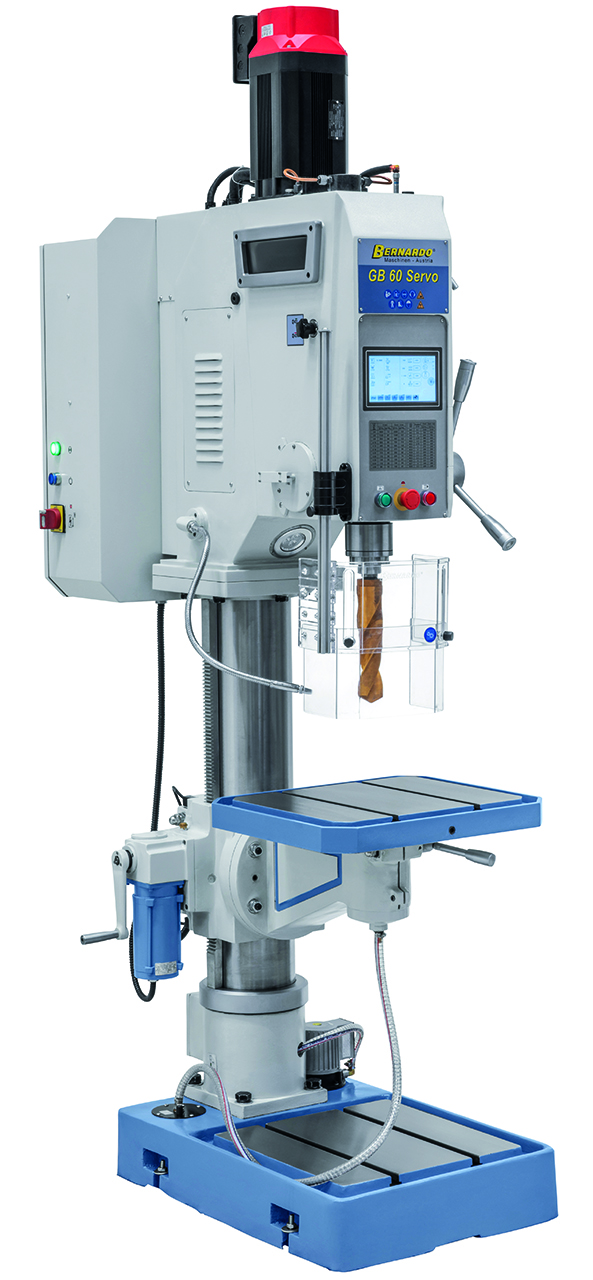

01-1312XL0 Bernardo Getriebe-Säulenbohrmaschine GB 60 Servo
Die Getriebe-Säulenbohrmaschine GB 60 Servo ist serienmäßig mit einer stufenlosen Drehzahlregelung ausgestattet, wodurch die Schnittgeschwindigkeit optimal an das Werkstück angepasst werden kann. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie Servomotore für Antrieb und Pinolenvorschub.
Produkteigenschaften
-Die serienmäßige Steuerung errechnet nach Eingabe des Werkzeugdurchmessers und des Materials
-(Guss / Stahl) die ideale Drehzahl bzw. Vorschubgeschwindigkeit beim Bohren und Gewindeschneiden

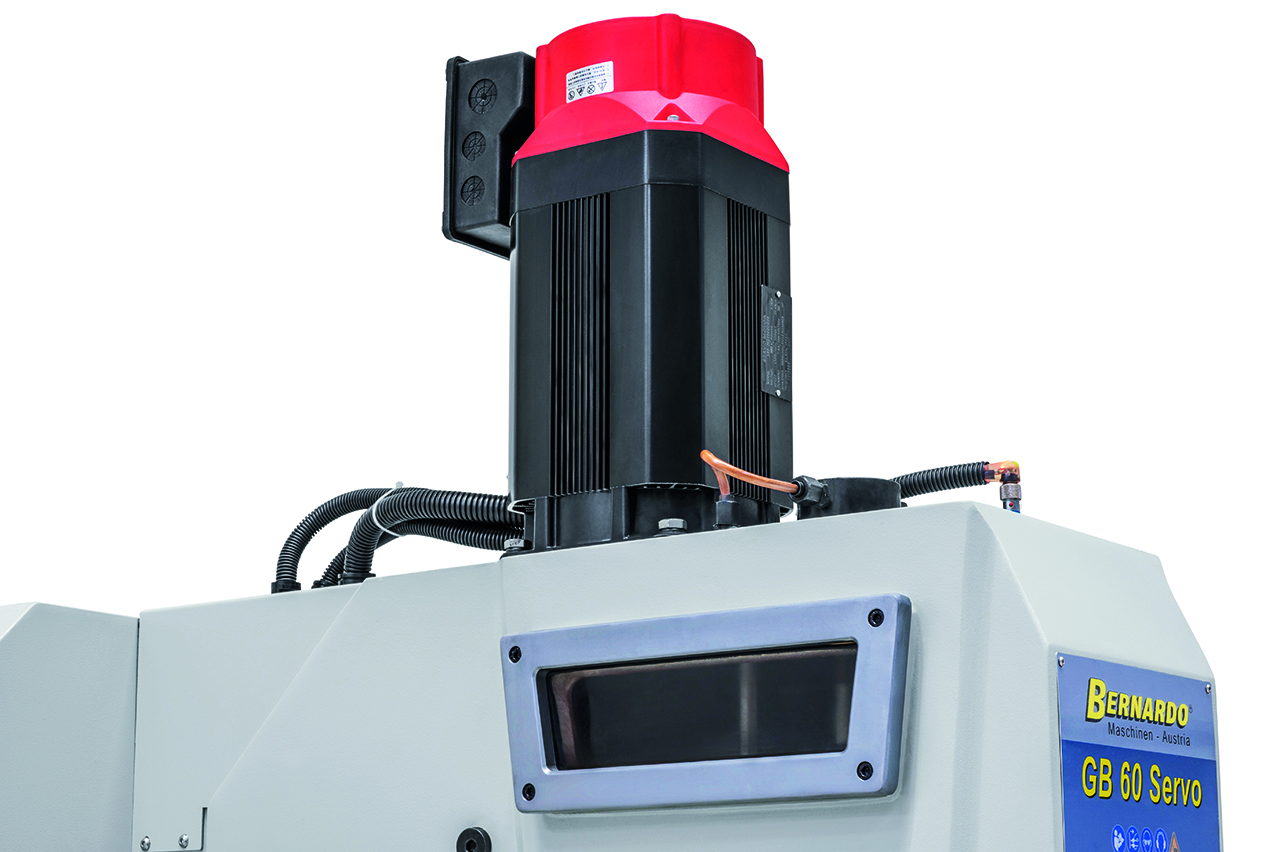

-Der Spindelantrieb sowie der Pinolenvorschub erfolgt über hochwertige Servomotore

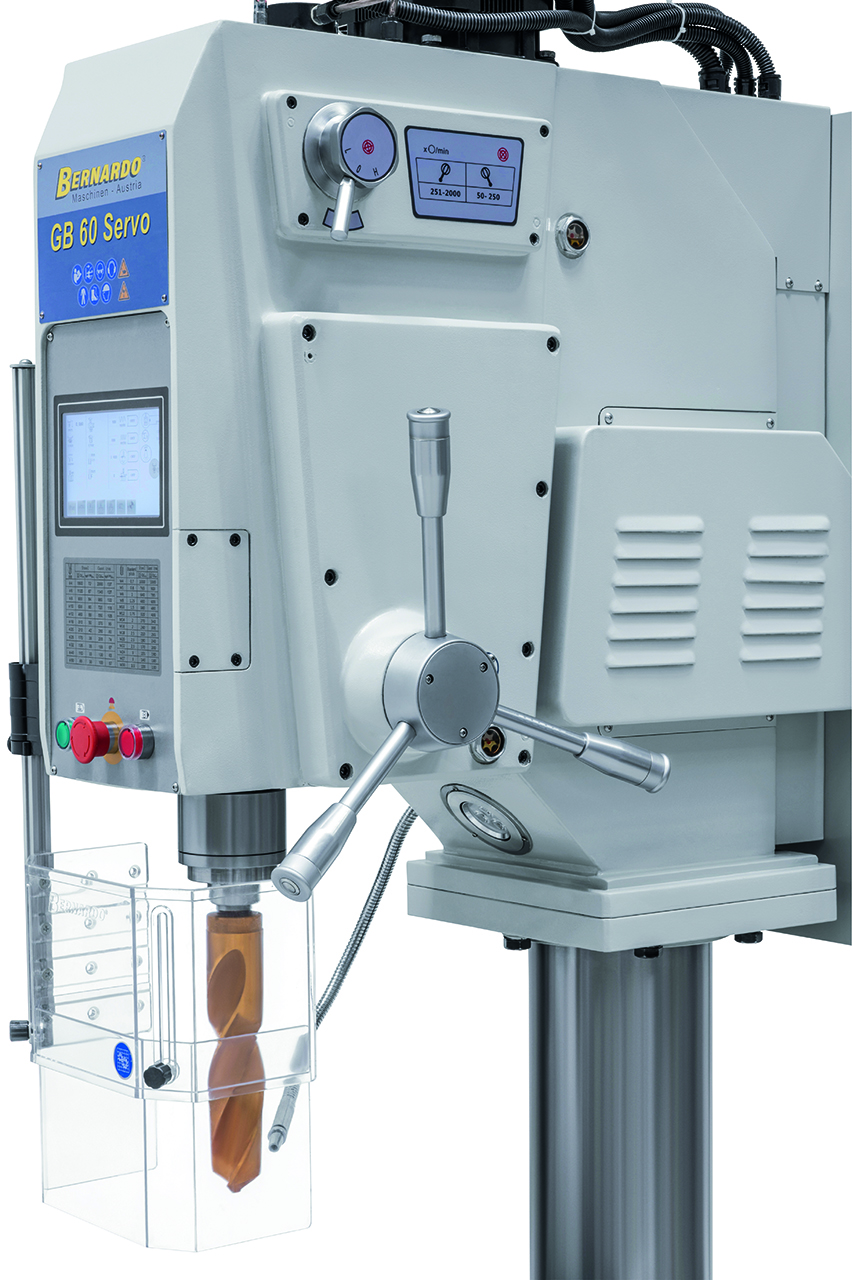

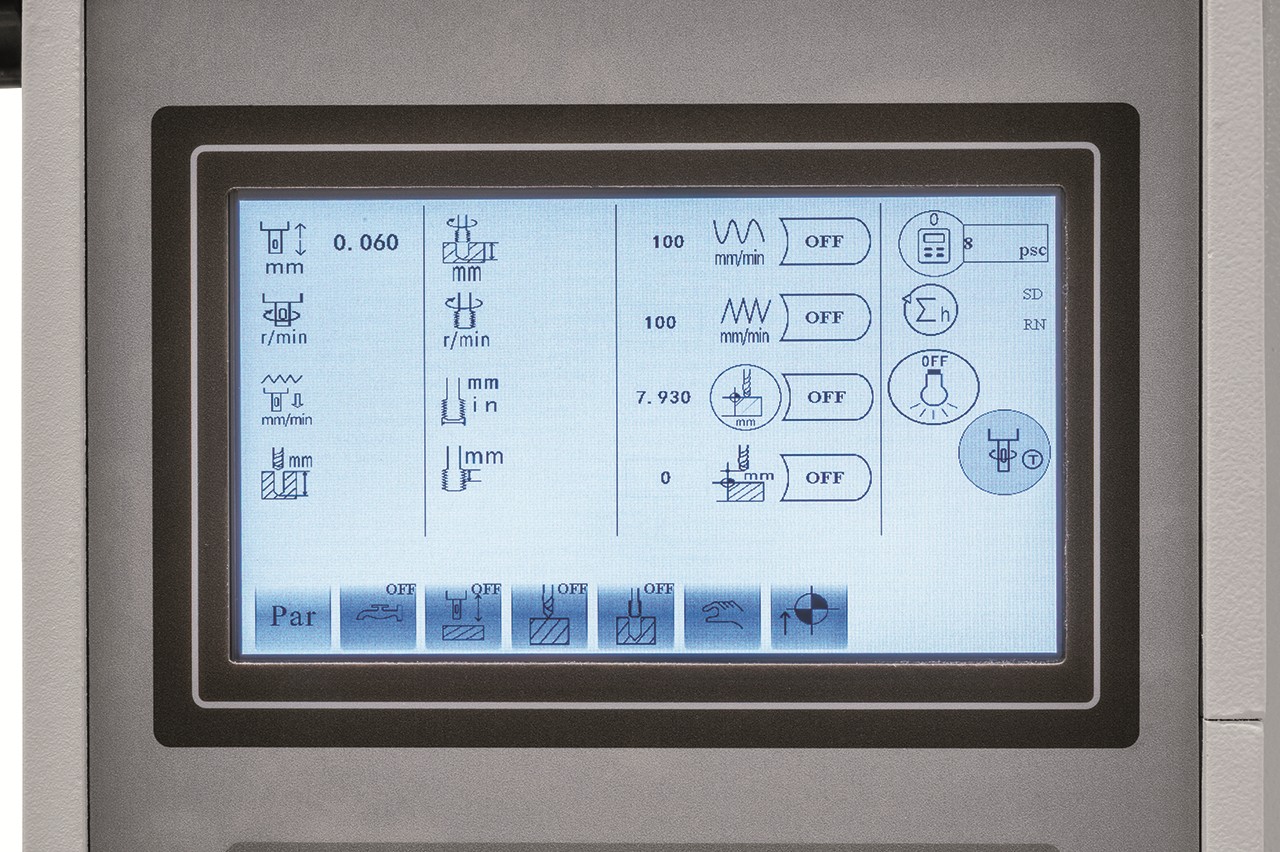

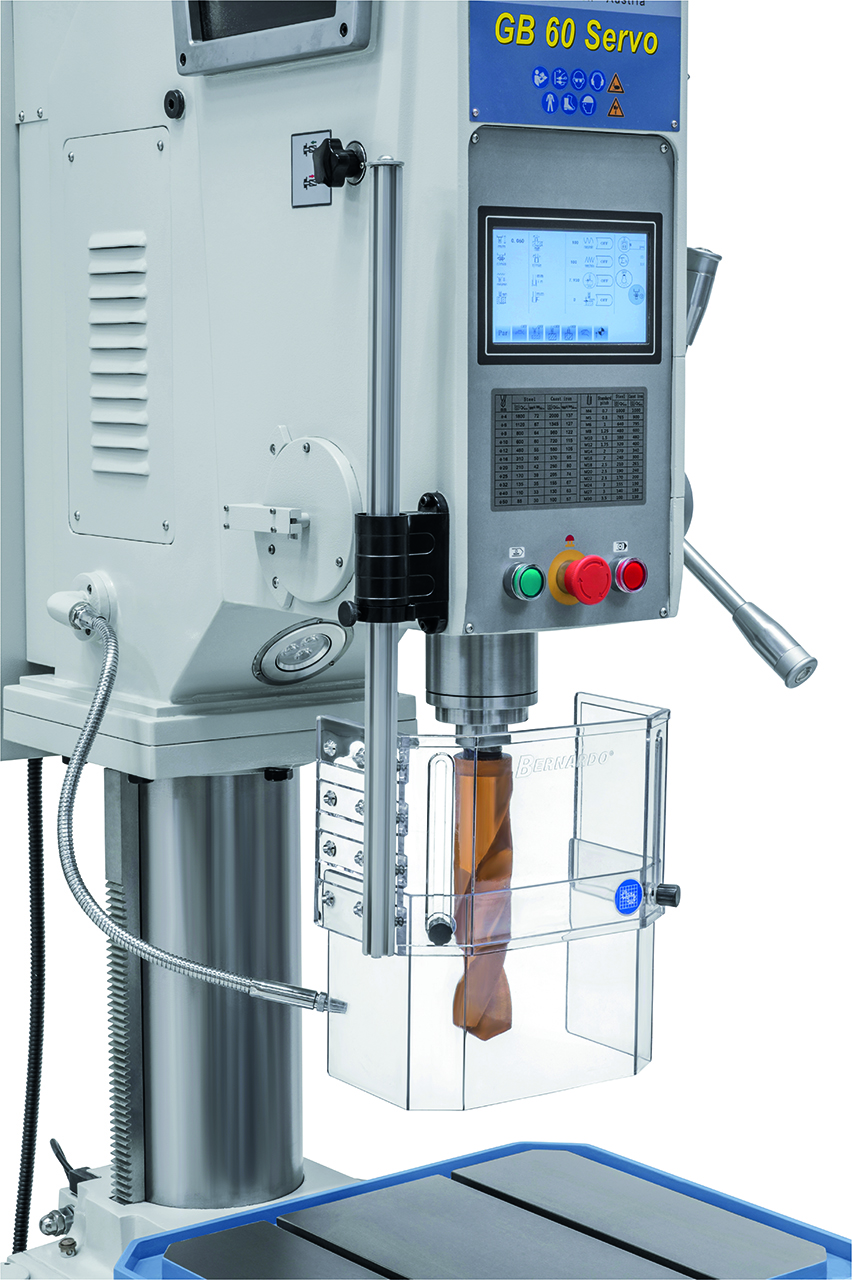

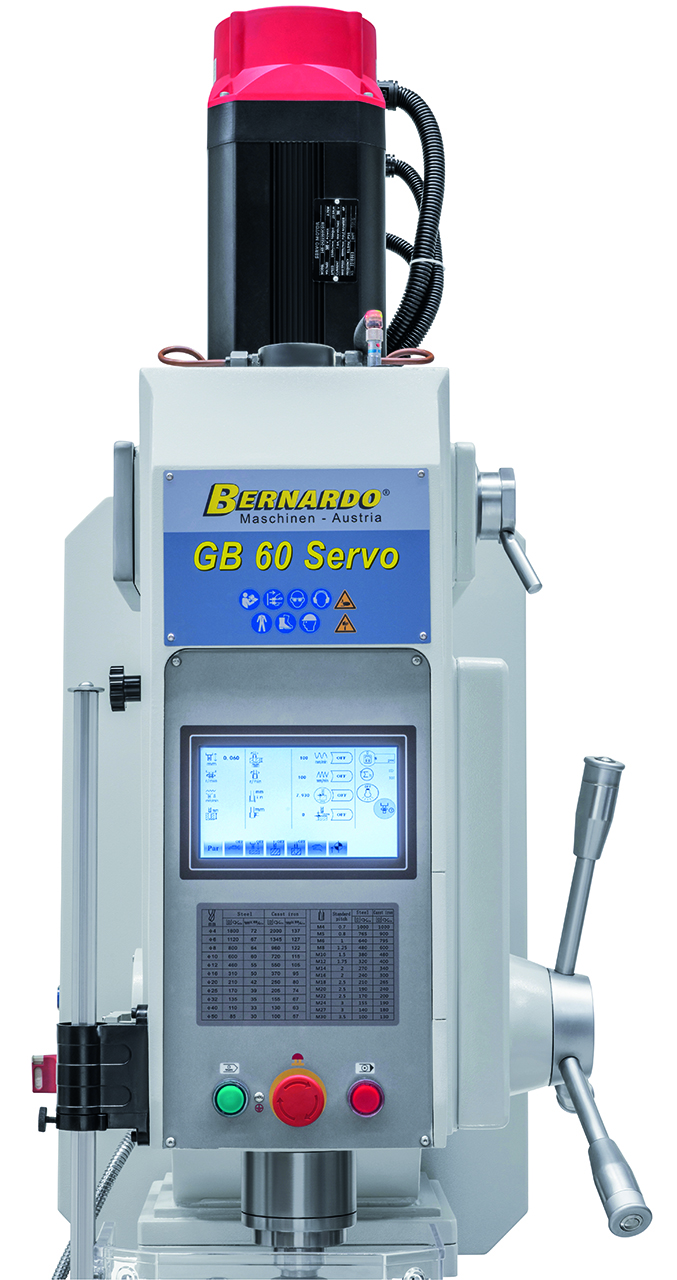

-Großdimensionierter Touchscreen für sämtliche Einstellarbeiten sowie Funktionen
(z.B. Bohren, Tieflochbohren, Gewindescheiden,......)

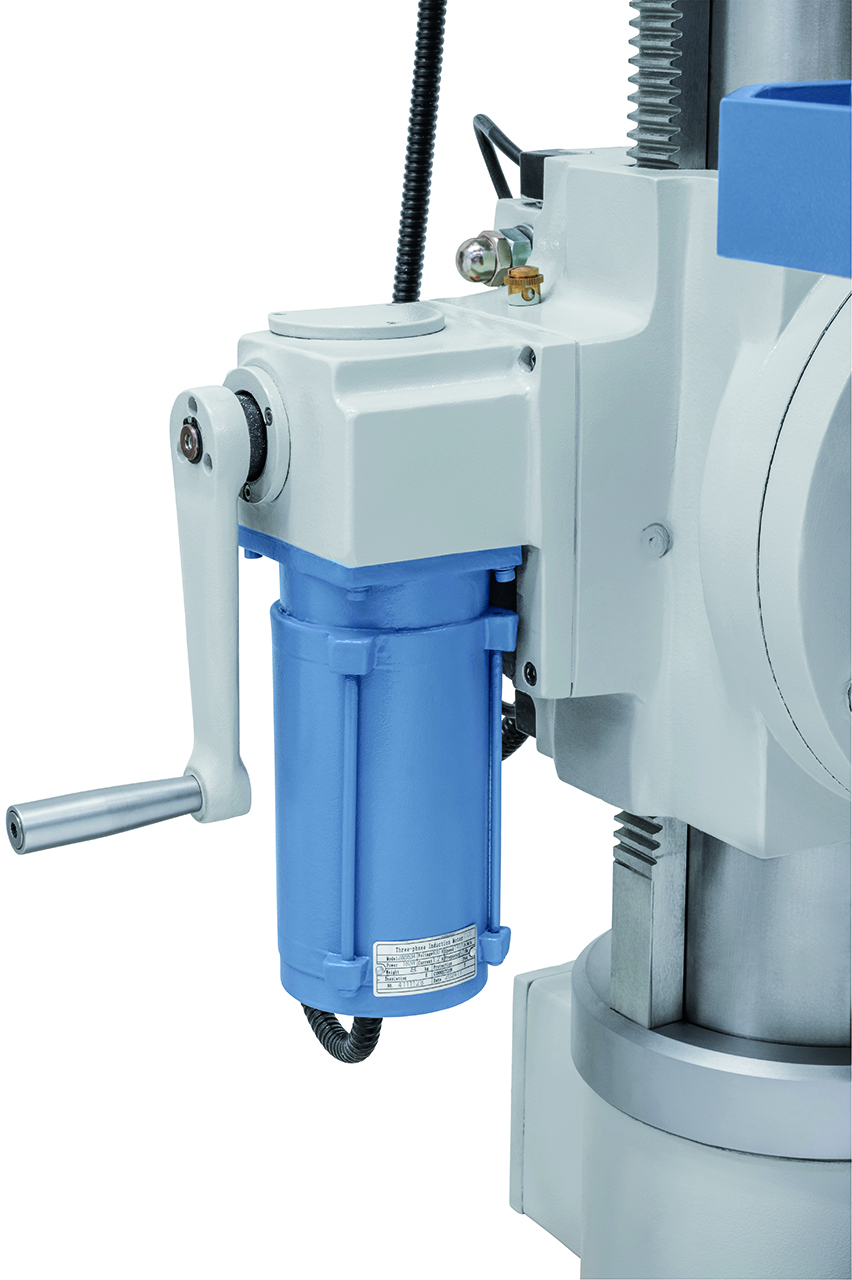

-Serienmäßig mit motorischer Tischhöhenverstellung ausgestattet

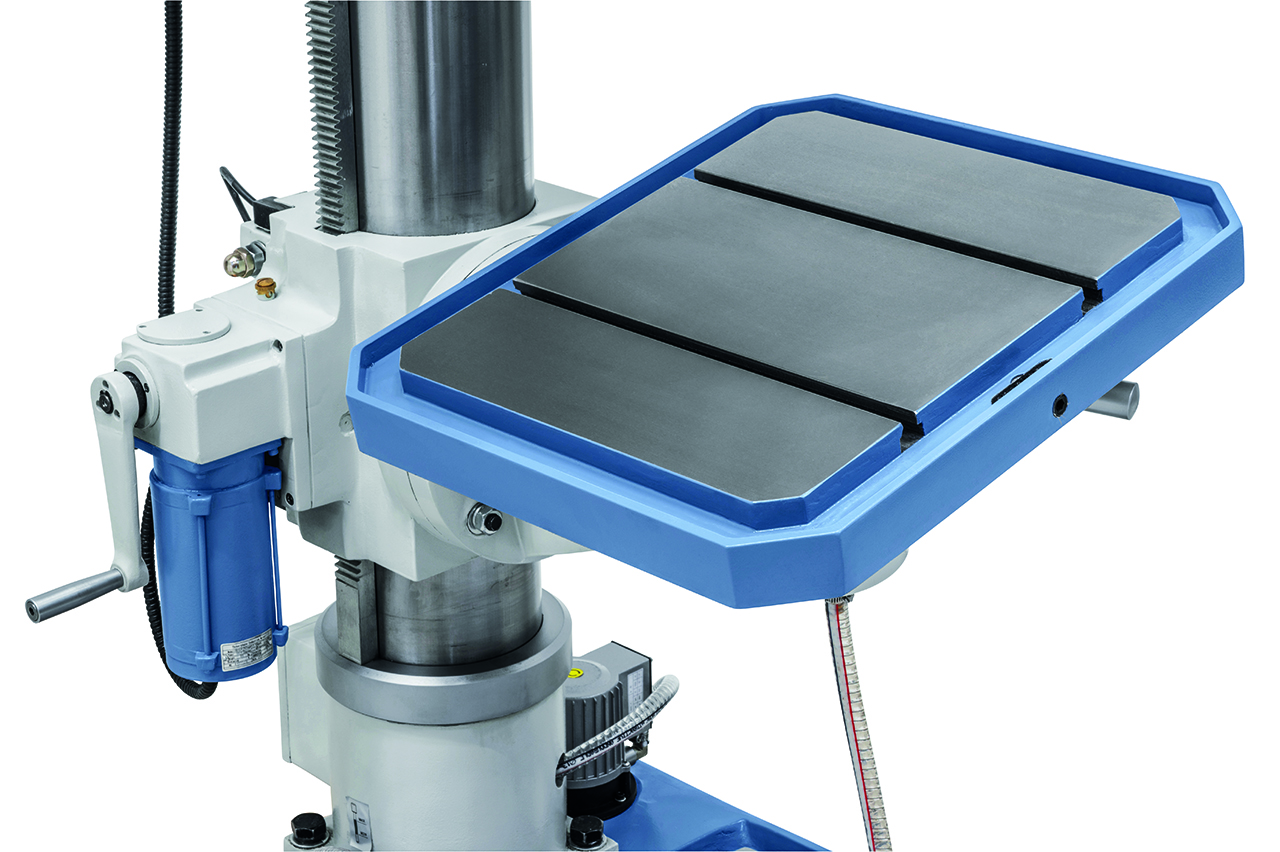

-Massiver Graugusstisch mit dreh- und schwenkbarer Auflagefläche
-Erhöhte Wirtschaftlichkeit durch umfangreiche Grundausstattung

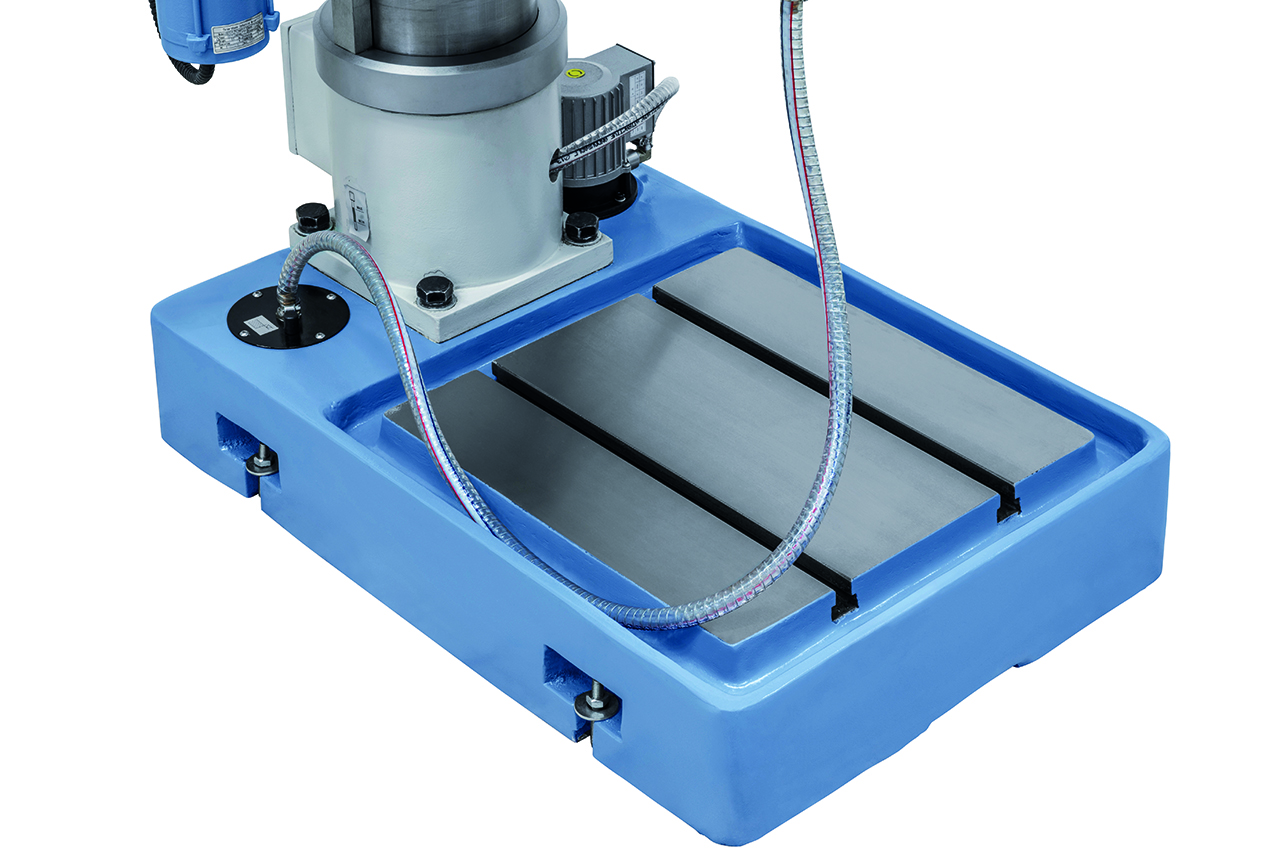

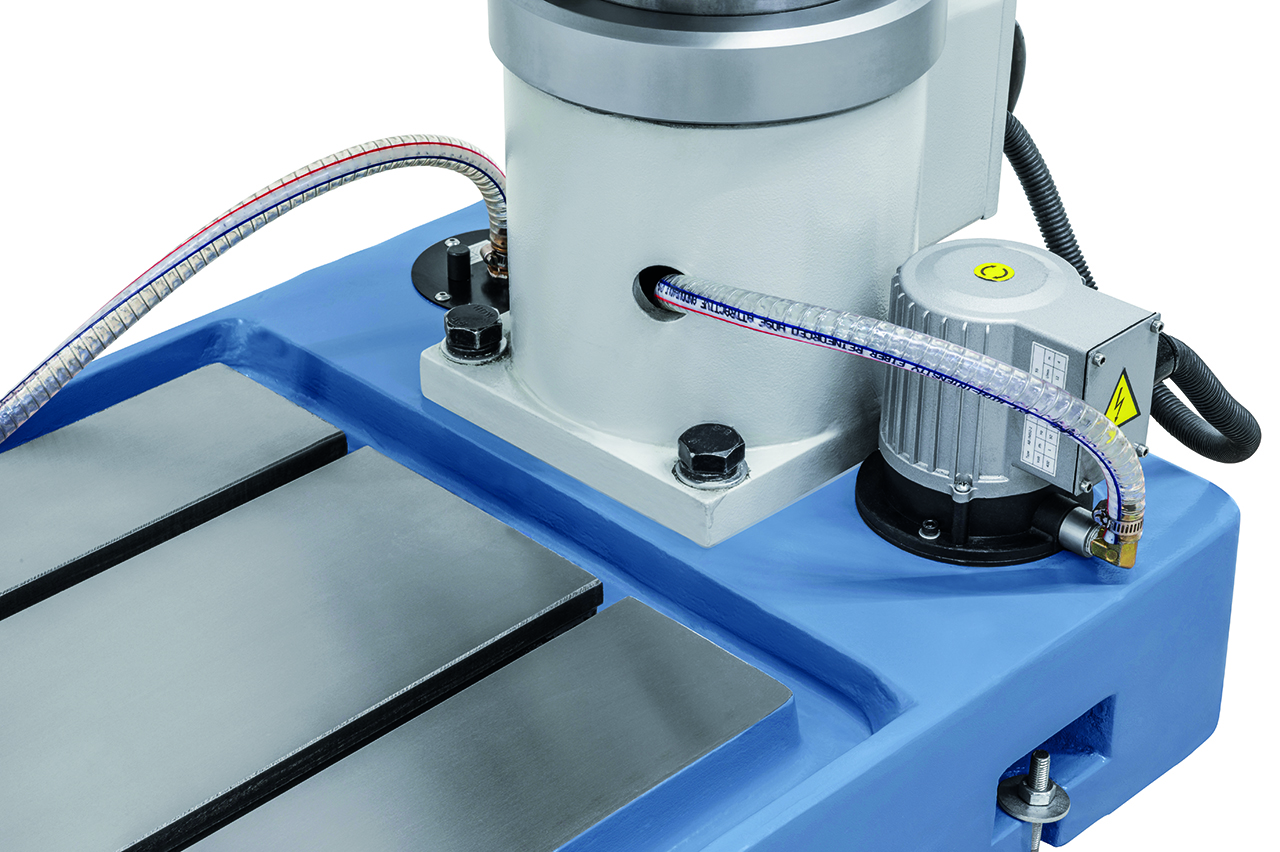

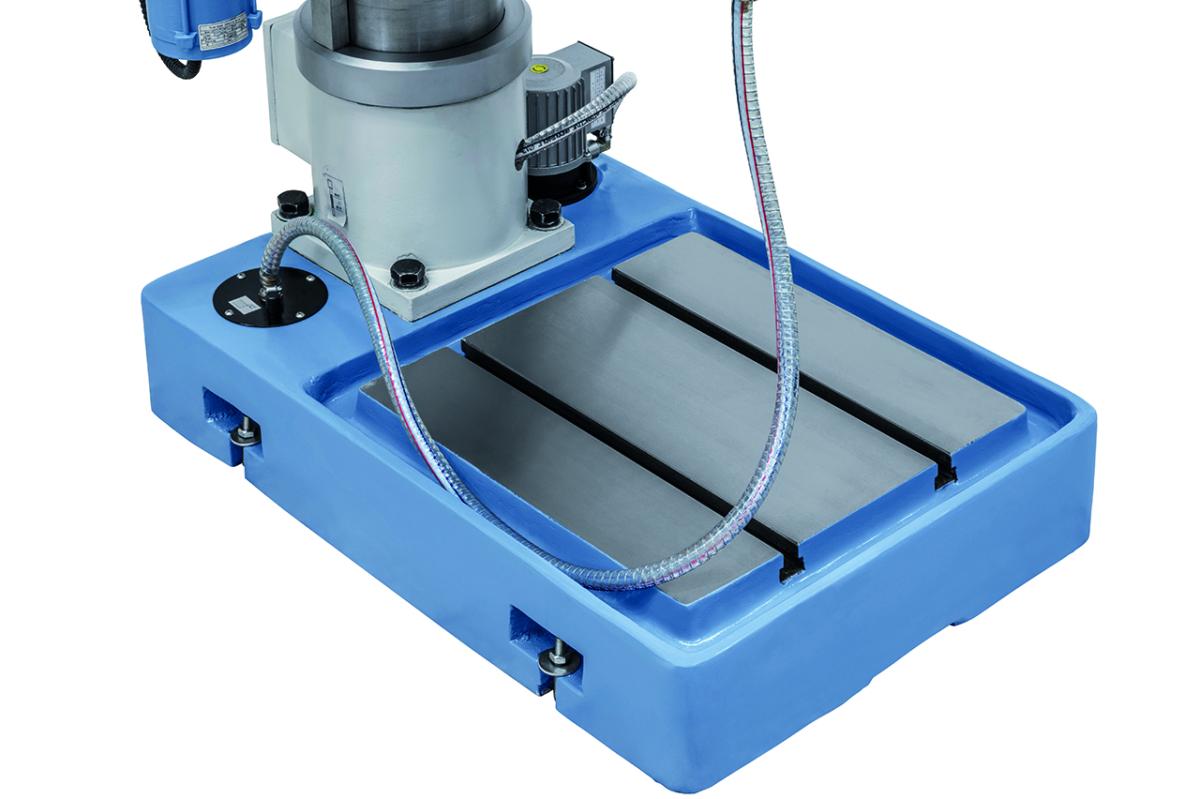

-Präzise bearbeitete Bodenplatte mit T-Nuten und integrierter Kühlmittelpumpe
Produkt-Spezifikationen
Bohrleistung in Stahl 50 mm
Bohrleistung in Guss 60 mm
Gewindeschneiden max. M30
Bohrfutter 3 - 16 mm / B 18
Morsekonus MK 5

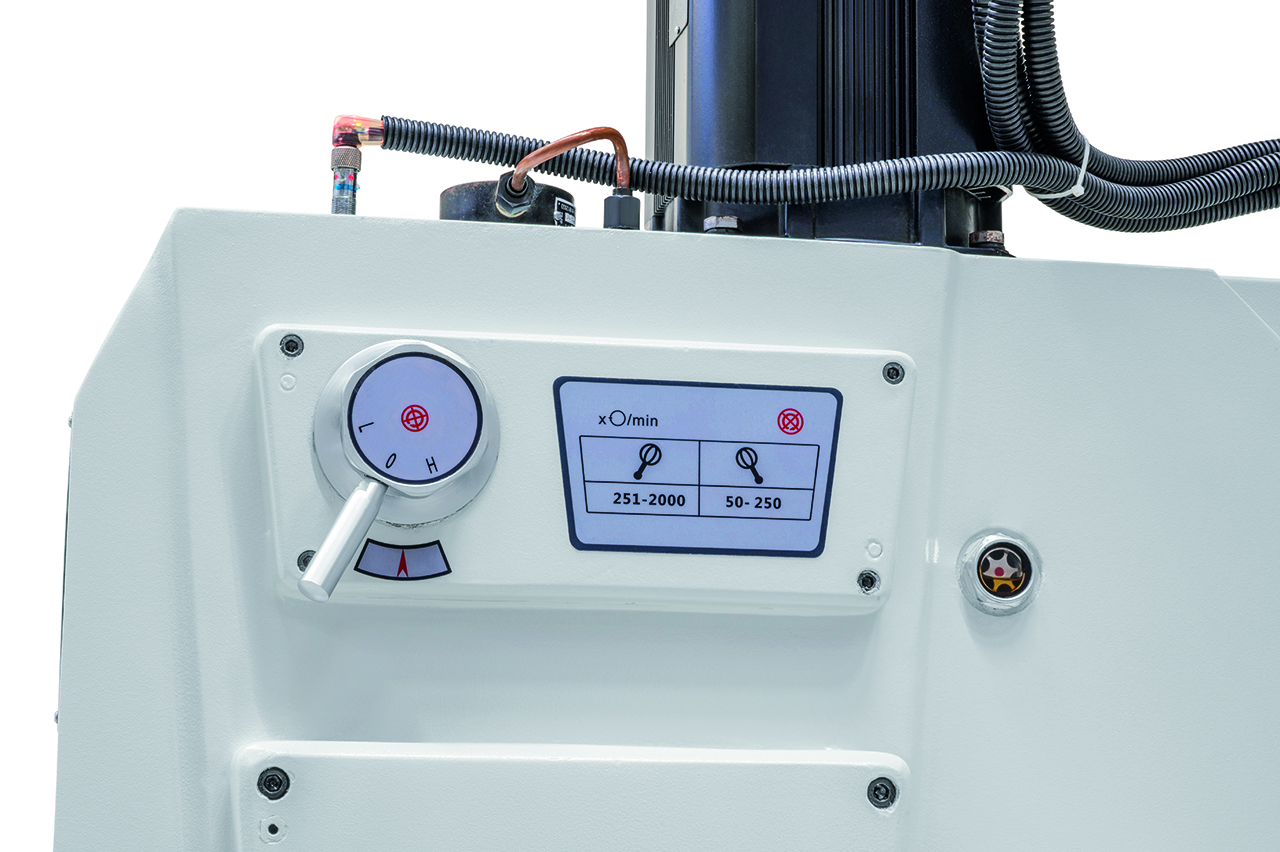

Spindeldrehzahl, 2 Stufen 50 - 250 / 250 - 2000 U/min
Vorschubbereich 0 - 765 mm/min
Ausladung 360 mm
Abstand Spindel / Tisch max. 570 mm
Abstand Spindel / Bodenplatte 1170 mm
Pinolenhub 245 mm
Säulendurchmesser 180 mm
Tischgröße / T-Nutengröße 545 x 470 / 14 mm
Motorleistung 3,7 kW
Maschinenabmessung (B x T x H) 700 x 1050 x 2430 mm
Gewicht ca. 755 kg
Lieferumfang
-Zahnkranzbohrfutter 3 - 16 mm / B 18
-Bohrfutterdorn MK 5 / B 18
-Reduzierhülse MK 5 / 4, MK 4 / 3, MK 3 / 2
-Motorischer Tischhub
-Kühlmitteleinrichtung
-Touchscreen
-Automatischer Werkzeugauswerfer

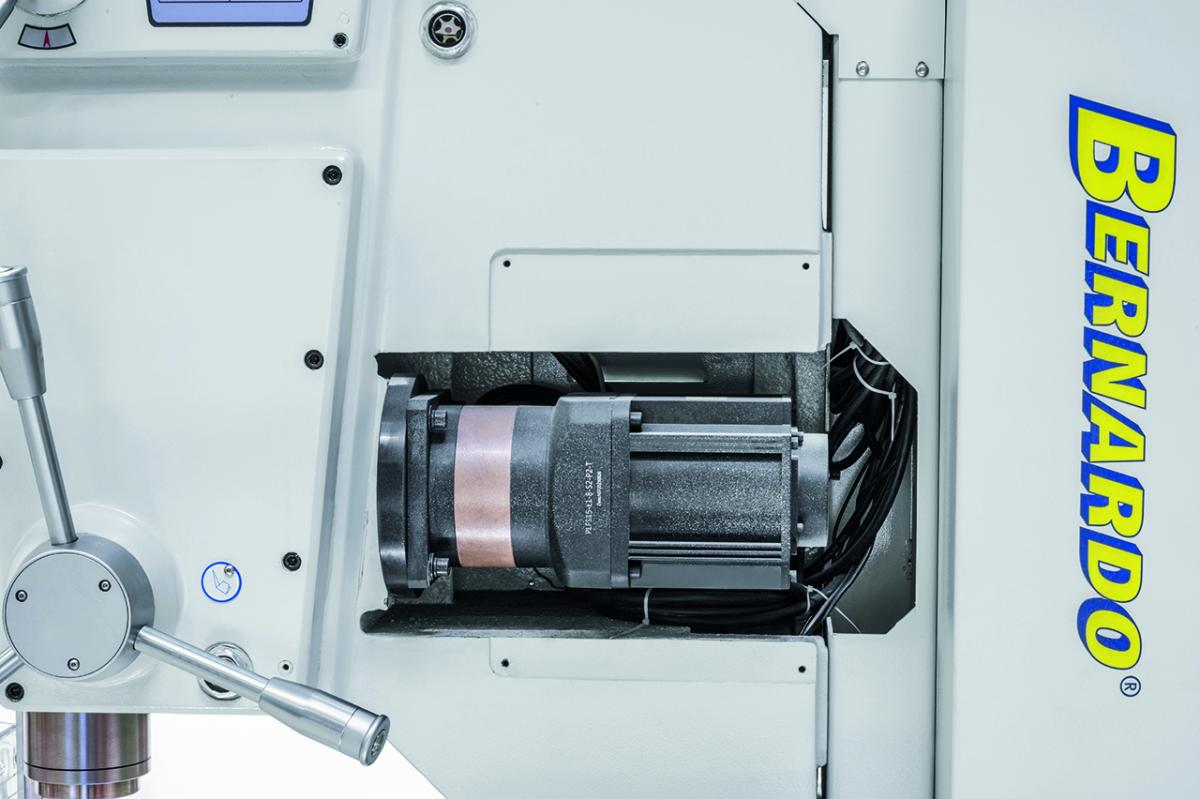

-Servo-Vorschubmotor
-Gewindeschneideinrichtung
-Erstbefüllung mit Shell Tellus 46
-LED-Maschinenleuchte
-Digitale Drehzahlanzeige
-Digitale Bohrtiefenanzeige
-Höhenverstellbare Schutzabdeckung
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
