01-1275XL Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 32 STi
01-1275XL Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 32 STi

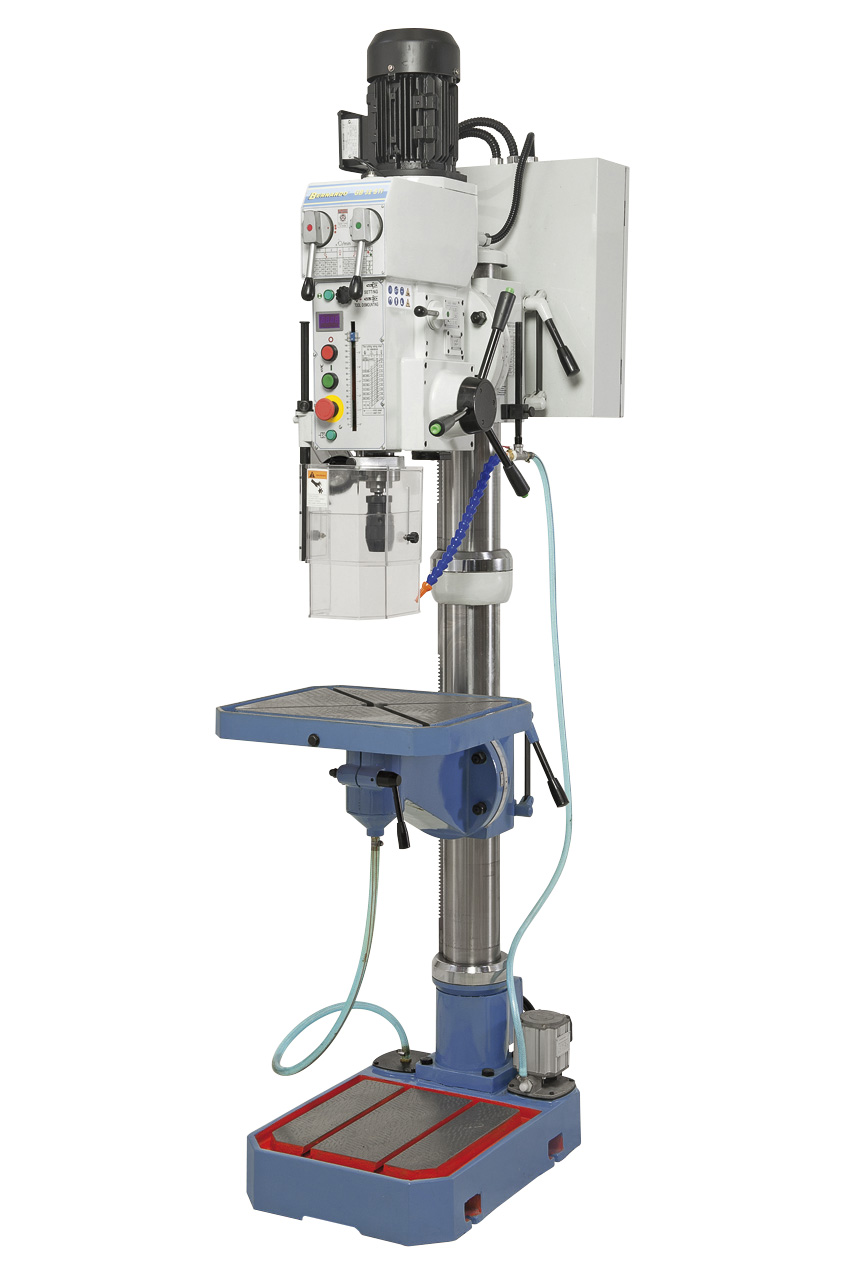

Beschreibung:Das hochwertige Getriebe der GB 32 STi mit den geschliffenen Zahnräder sorgt für ruhigen Lauf. Durch den serienmäßig schwenkbaren Getriebekopf sowie der digitalen Drehzahlanzeige ist diese Maschine optimal für den allgemeinen Werkstätteneinsatz geeignet.
Features:
Technische Spezifikation:
Lieferumfang:
Massiver, bearbeiteter Graugusstisch mit T-Nuten und Kühlmittelrinne.
Der Bohrvorschub erfolgt wahlweise per Hand oder mittels Elektromagnetkupplung (0,1 / 0,2 / 0,3 mm/U)
Schnelle und einfache Einstellung der Drehzahl mittels Getriebeschaltung an der Vorderseite. Die Drehzahl wird an der Digitalanzeige abgelesen.
Beschreibung:Das hochwertige Getriebe der GB 32 STi mit den geschliffenen Zahnräder sorgt für ruhigen Lauf. Durch den serienmäßig schwenkbaren Getriebekopf sowie der digitalen Drehzahlanzeige ist diese Maschine optimal für den allgemeinen Werkstätteneinsatz geeignet.
Features:

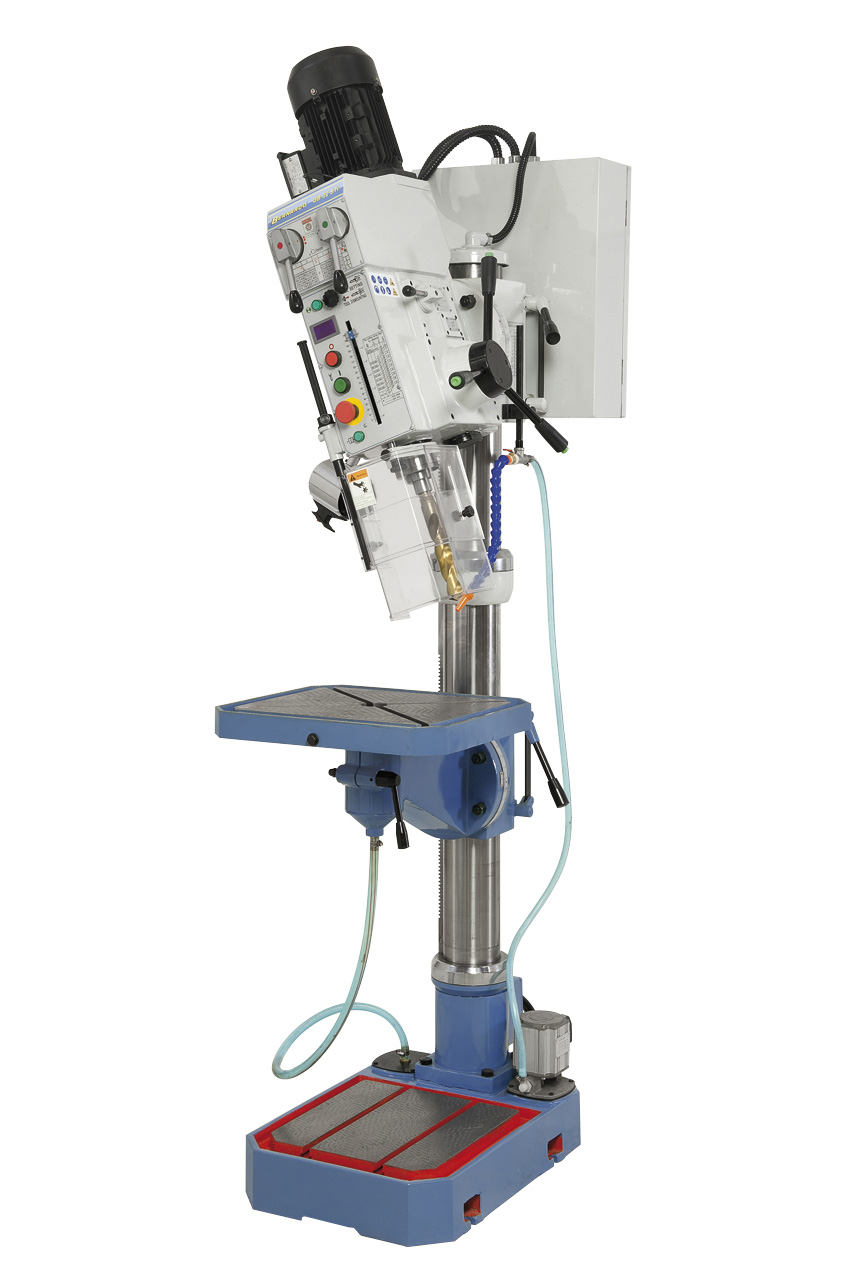

- Erweiterter Einsatzbereich durch den von -45° bis +45° schwenkbaren Bohrkopf
- Schwenkbarer Arbeitstisch (± 45°) mit diagonal verlaufenden T-Nuten und Kühlmittelrinne
- Digitale Drehzahlanzeige für einfaches Ablesen der Drehzahl
- Präzise bearbeiteter Maschinenfuß mit T-Nuten und integrierter Kühlmittelpumpe
- Hohe Laufruhe durch im Ölbad laufendes Getriebe
- Serienmäßig mit elektromagnetischem Pinolenvorschub für präzises Arbeiten
- Leistungsstarker 2-Stufen Antriebsmotor, ausgelegt für Dauerbetrieb
- Gehärtete und geschliffene Zahnräder
Technische Spezifikation:
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 35 mm |
| Gewindeschneiden max. | M20 |
| Bohrfutter | 1 - 13 mm / B 16 |
| Morsekonus | MK 4 |
| Spindeldrehzahl / Stufenzahl | 125 - 3030 U/min / 12 |
| Vorschubbereich | 0,1 / 0,2 / 0,3 mm/U |
| Ausladung | 325 mm |
| Abstand Spindel / Tisch max. | 690 mm |
| Abstand Spindel / Bodenplatte | 1250 mm |
| Pinolenhub | 160 mm |
| Säulendurchmesser | 120 mm |
| Tischgröße / T-Nutengröße | 500 x 420 mm / 14 mm |
| Arbeitsfläche Bodenplatte | 365 x 370 mm |
| Motor-Abgabeleistung S1 100% | 1,0 / 1,2 kW |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 1,8 kW |
| Maschinenabmessung (B x T x H) | 570 x 900 x 2200 |
| Gewicht ca. | 415 kg |
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, MK 4 / 2
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Automatischer Werkzeugauswerfer
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Höhenverstellbare Schutzabdeckung
- Erstbefüllung mit Shell Tellus 46

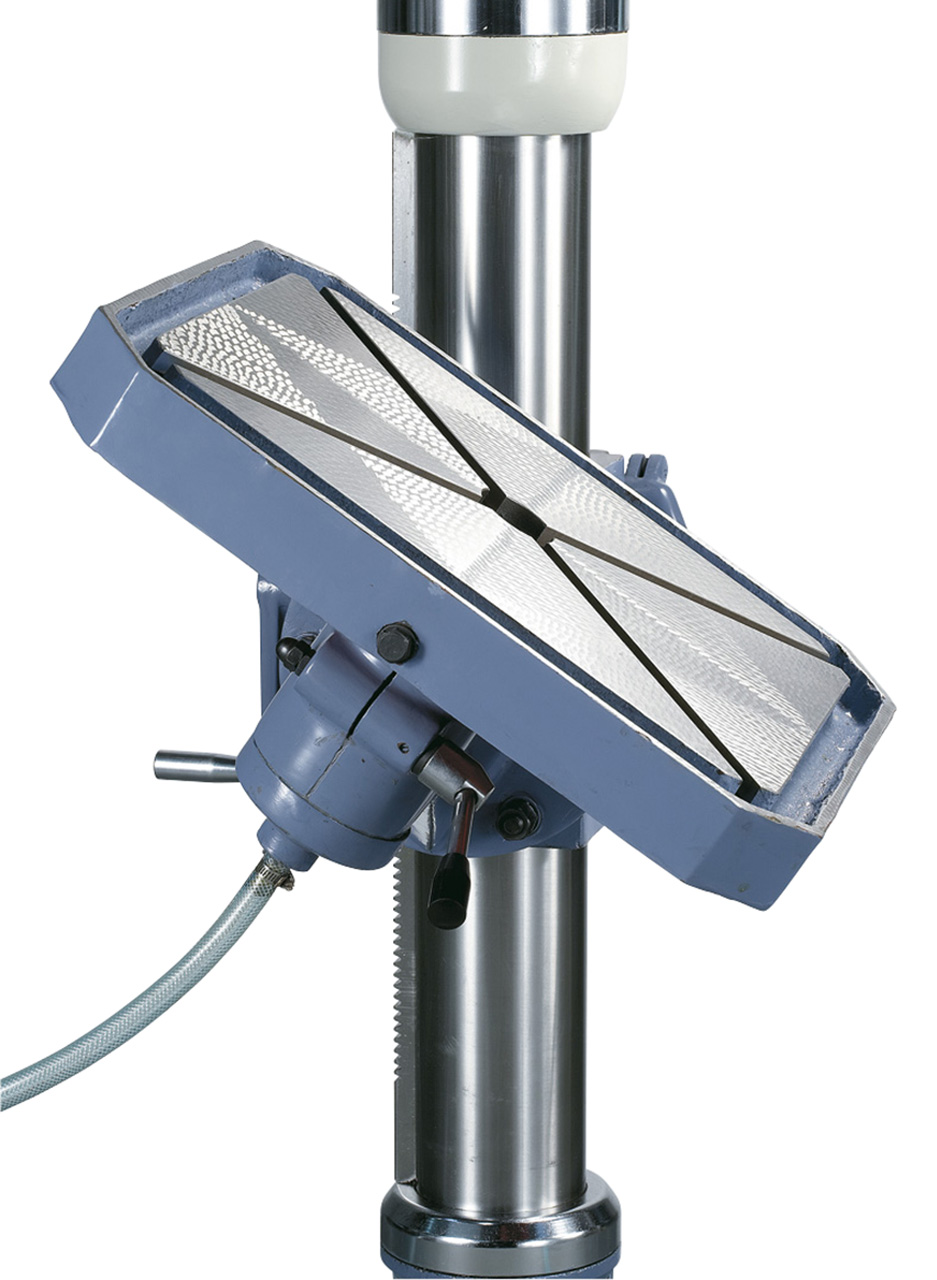

Massiver, bearbeiteter Graugusstisch mit T-Nuten und Kühlmittelrinne.

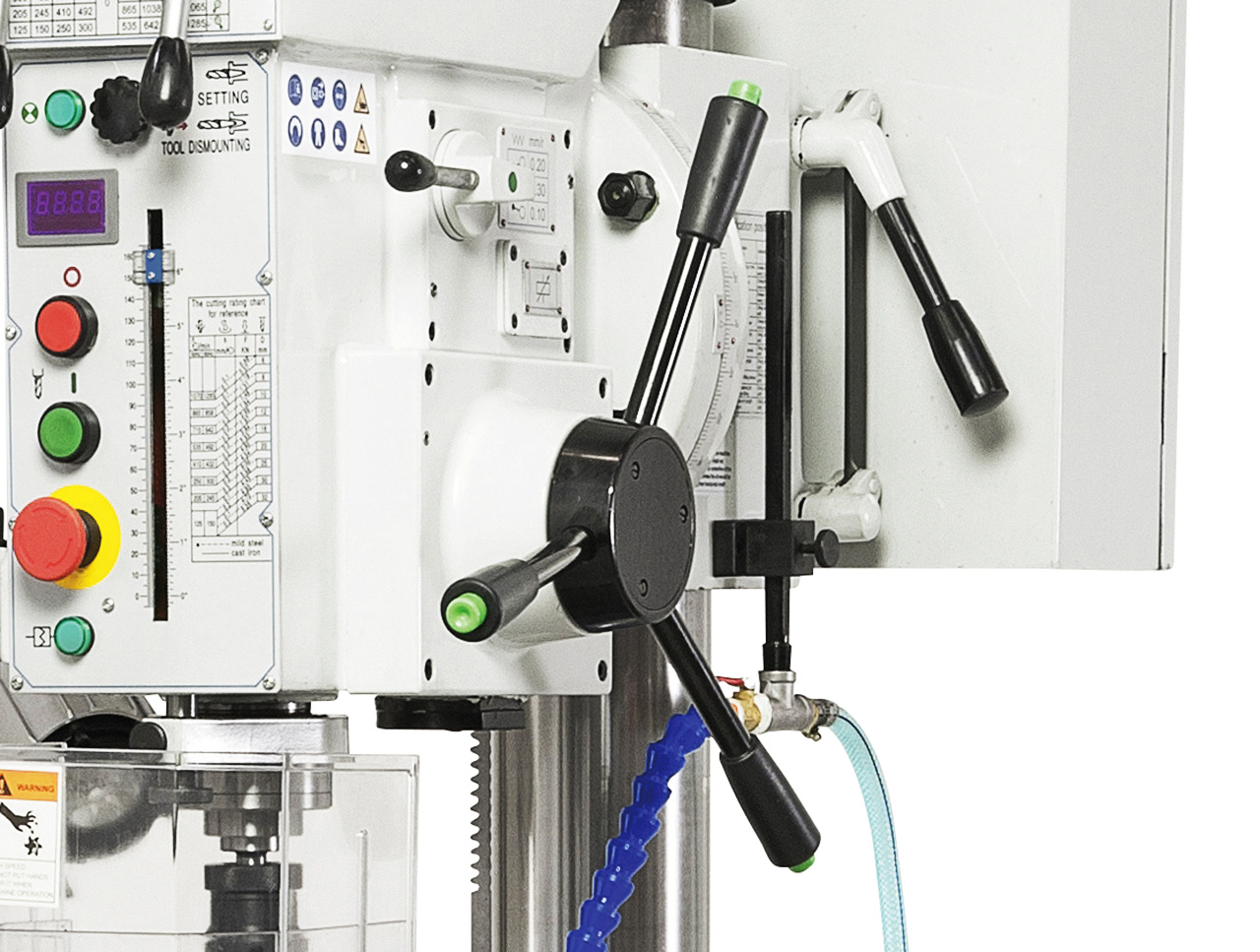

Der Bohrvorschub erfolgt wahlweise per Hand oder mittels Elektromagnetkupplung (0,1 / 0,2 / 0,3 mm/U)

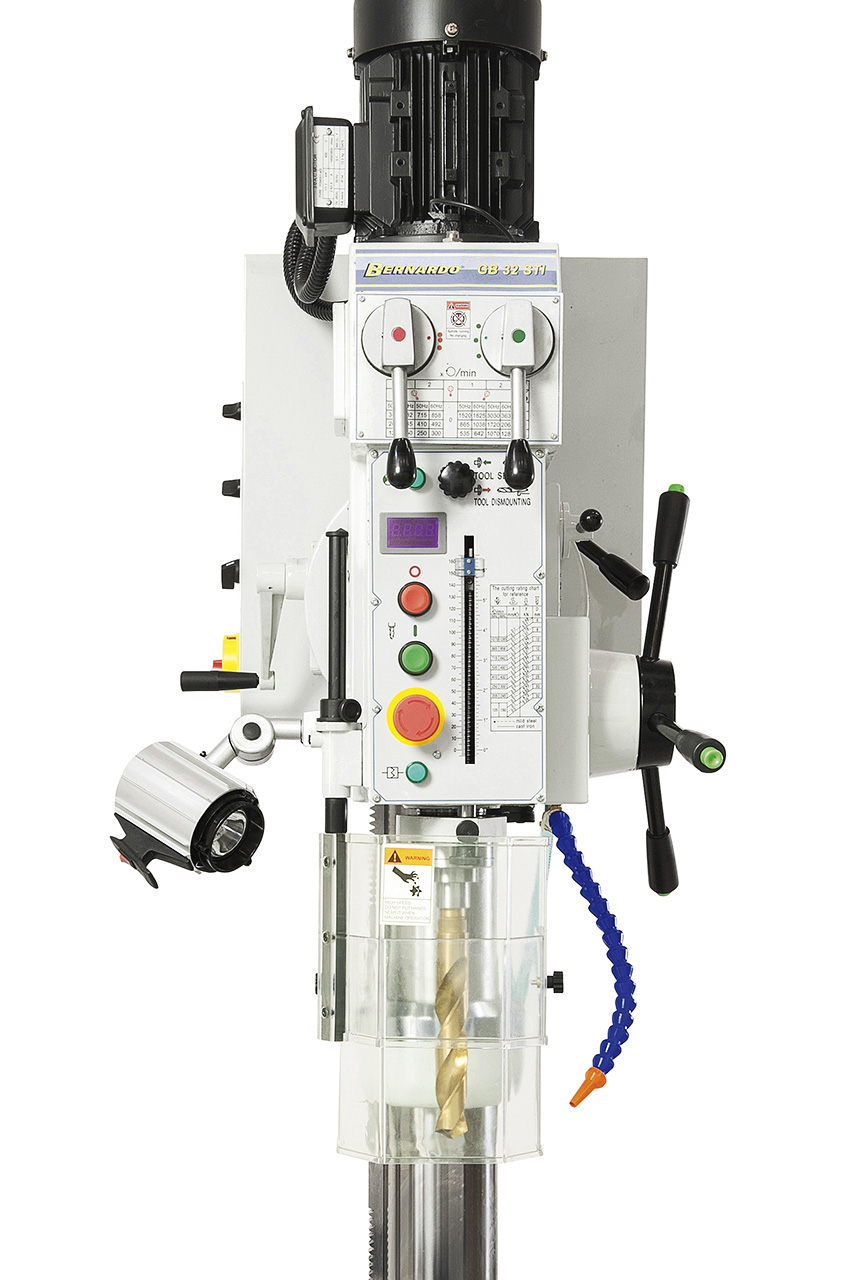

Schnelle und einfache Einstellung der Drehzahl mittels Getriebeschaltung an der Vorderseite. Die Drehzahl wird an der Digitalanzeige abgelesen.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
