01-1281XL Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 40 S
01-1281XL Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 40 S

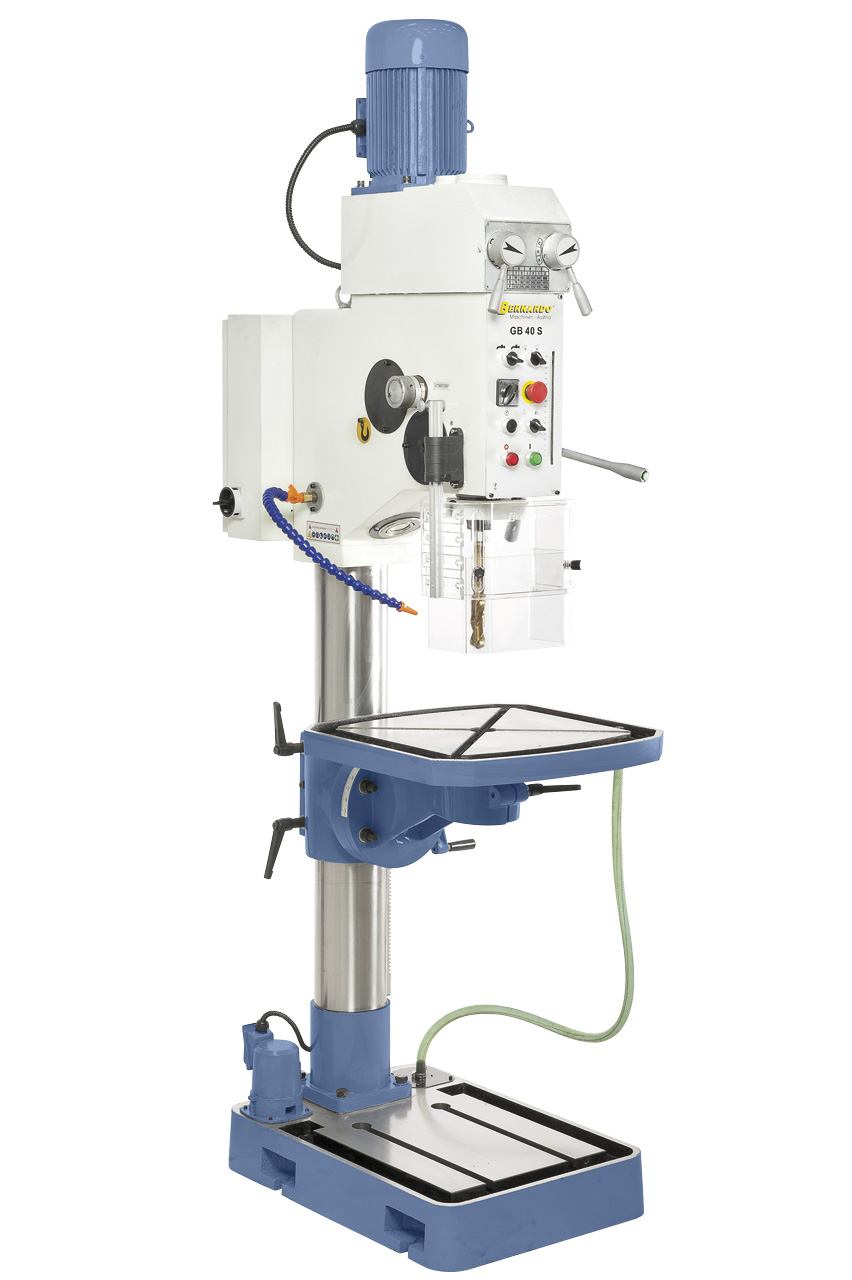

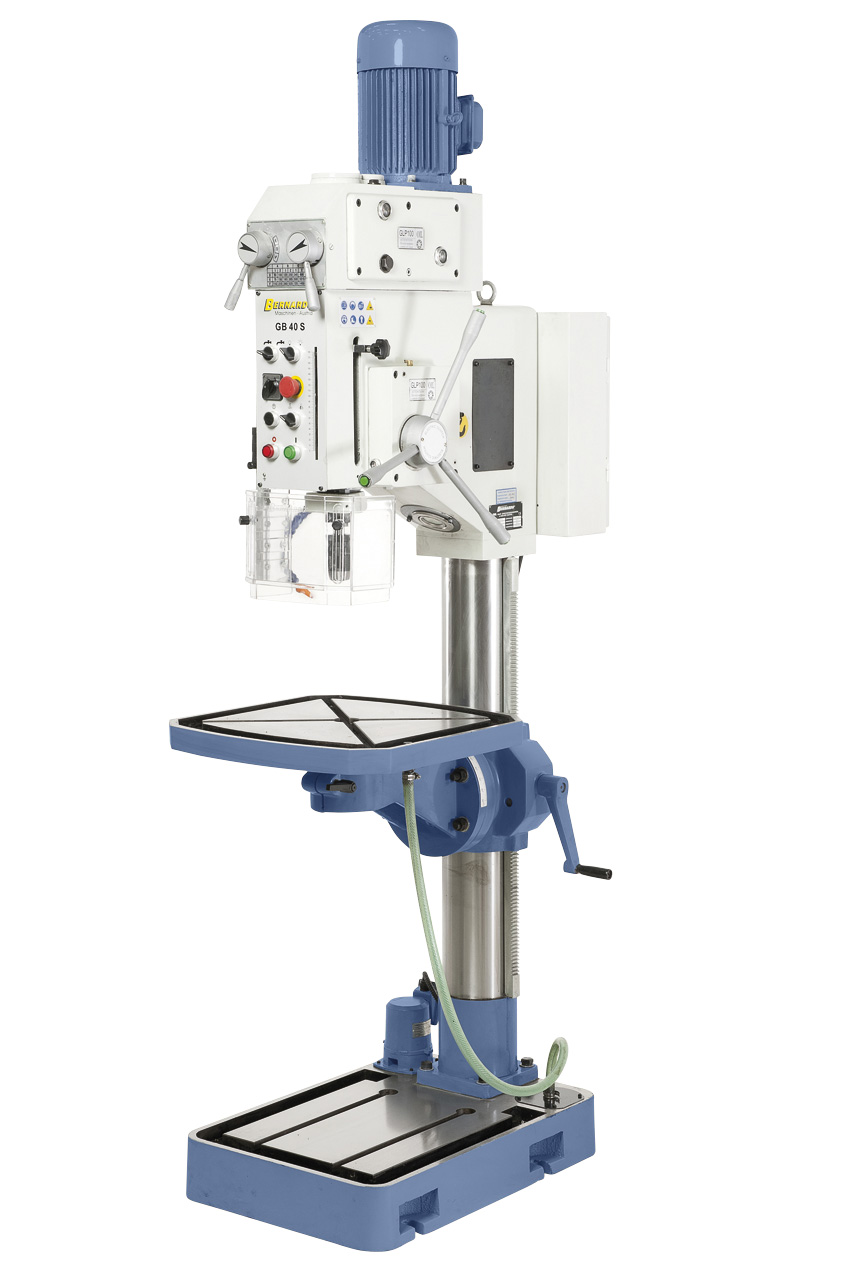

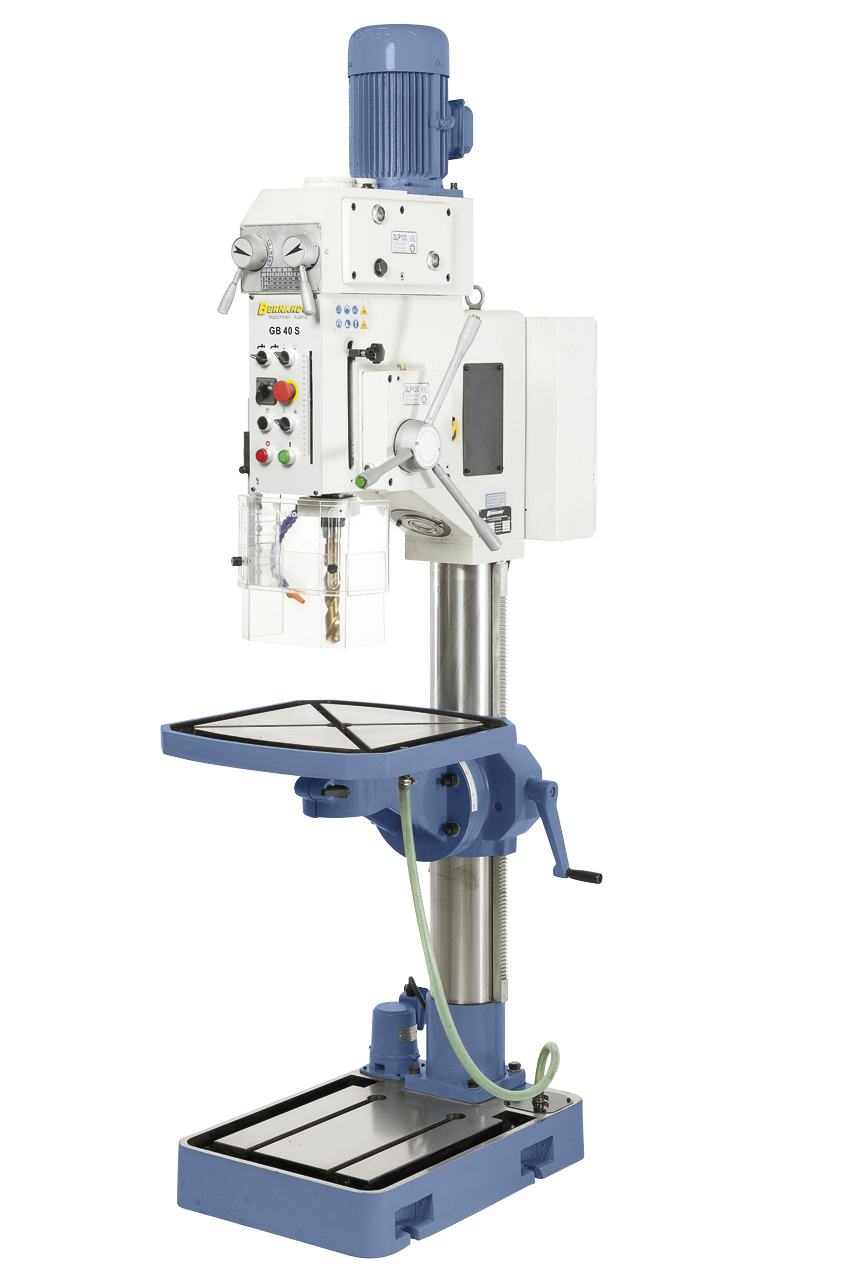

Beschreibung:Die robuste Getriebe-Säulenbohrmaschine GB 40 S ist für sämtliche Arbeiten wie Bohren, Gewindebohren, Senken, usw. bestens geeignet. Ihren Einsatzbereich findet sie in Reparaturbetrieben oder in der Produktion von Einzelteilen und Kleinserien.
Features:
Technische Spezifikation:
Lieferumfang:
Benutzerfreundliche Anordnung der Schalt- und Bedienelemente am Getriebekopf
Für präzises Arbeiten ist die Maschine serienmäßig mit einem automatischen Spindelvorschub sowie einer Arbeitsleuchte ausgestattet
Präzise bearbeiteter Maschinenfuß, serienmäßig mit integrierter Kühlmittelpumpe, Behälterinhalt 7 l, Fördermenge 6 l/min
Beschreibung:Die robuste Getriebe-Säulenbohrmaschine GB 40 S ist für sämtliche Arbeiten wie Bohren, Gewindebohren, Senken, usw. bestens geeignet. Ihren Einsatzbereich findet sie in Reparaturbetrieben oder in der Produktion von Einzelteilen und Kleinserien.
Features:
- Hohe Laufruhe durch im Ölbad laufendes Getriebe
- Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte

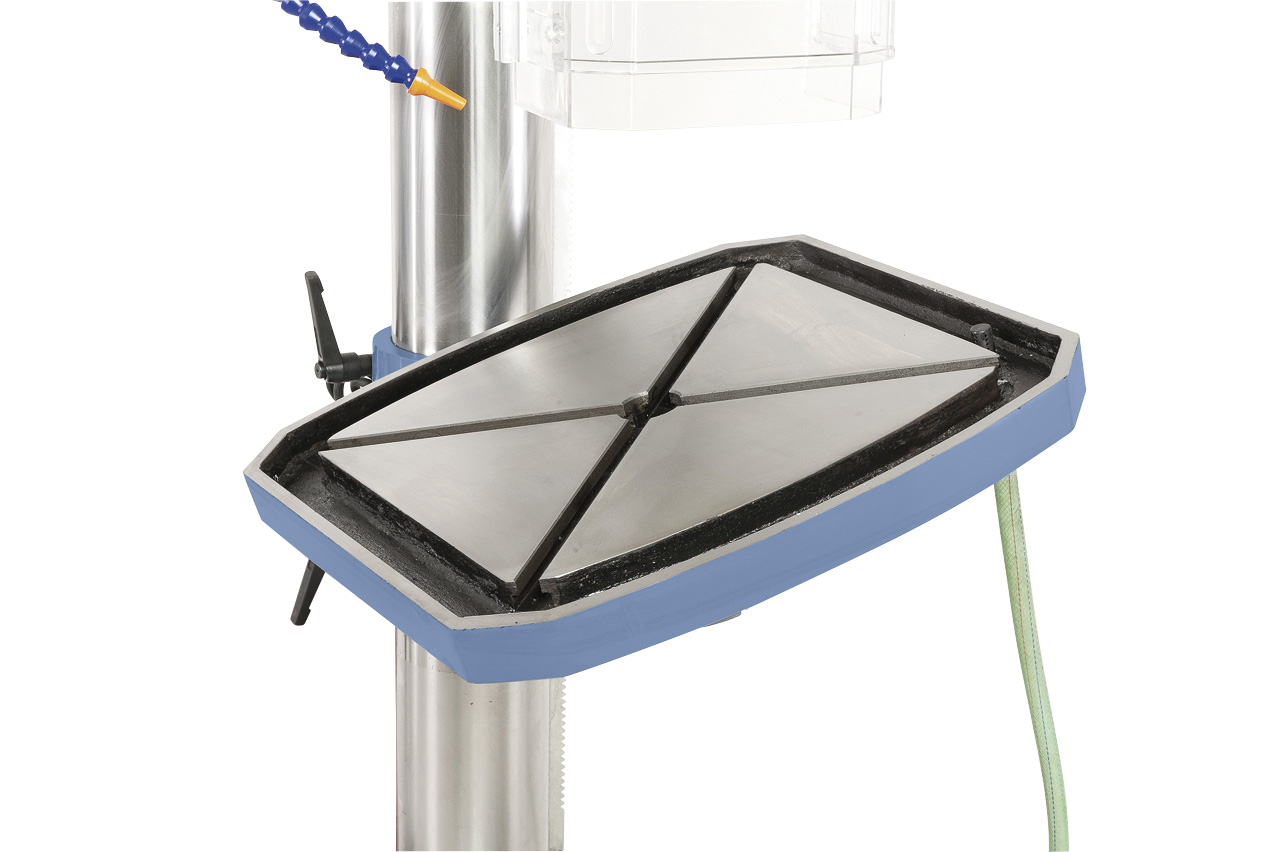

- Massiver Arbeitstisch (360° drehbar) mit diagonal verlaufenden T-Nuten und Kühlmittelrinne
- Serienmäßig mit integrierter Kühlmittelpumpe im Maschinenfuß
- Drehzahleinstellung mittels Schalthebel am Getriebekopf
- Leistungsstarker Antriebsmotor selbst bei längerem Betrieb
- Hohe Sicherheit durch höhenverstellbare Schutzabdeckung nach CE-Norm
- Einstellbarer Bohrtiefenanschlag mit Skala
- Serienmäßig mit 18 Getriebestufen
Technische Spezifikation:
| Bohrleistung max. | 40 mm |
| Gewindeschneiden max. | M24 |
| Bohrfutter | 1 - 13 mm / B 16 |
| Morsekonus | MK 4 |
| Spindeldrehzahl | (18) 50 - 1450 U/min |
| Vorschubbereich | 0,1 / 0,2 mm/U |
| Ausladung | 345 mm |
| Abstand Spindel / Tisch max. | 695 mm |
| Abstand Spindel / Bodenplatte | 1200 mm |
| Pinolenhub | 180 mm |
| Säulendurchmesser | 140 mm |
| Tischgröße / T-Nutengröße | 555 x 555 mm / 18 mm |
| Arbeitsfläche Bodenplatte | 505 x 540 mm |
| Motor-Abgabeleistung S1 100% | 0,85 kW / 1,5 kW |
| Motor-Aufnahmeleistung S6 40% | 1,1 kW / 2,2 kW |
| Maschinenabmessung (B x T x H) | 560 x 960 x 2250 mm |
| Gewicht ca. | 460 kg |
Lieferumfang:
- Schnellspannbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Kühlmitteleinrichtung
- Elektromagnetischer Pinolenvorschub
- Gewindeschneideinrichtung
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Automatischer Werkzeugauswerfer
- Höhenverstellbare Schutzabdeckung

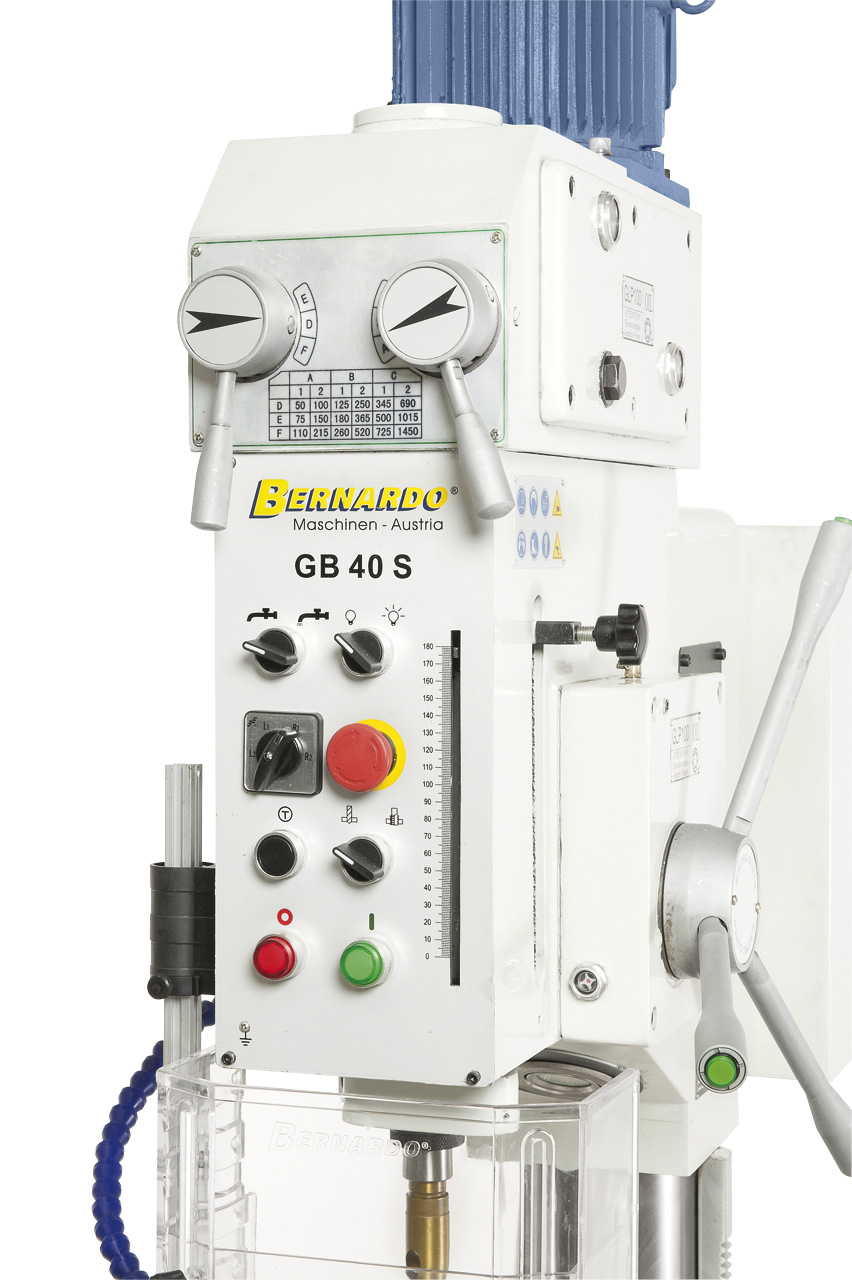

Benutzerfreundliche Anordnung der Schalt- und Bedienelemente am Getriebekopf

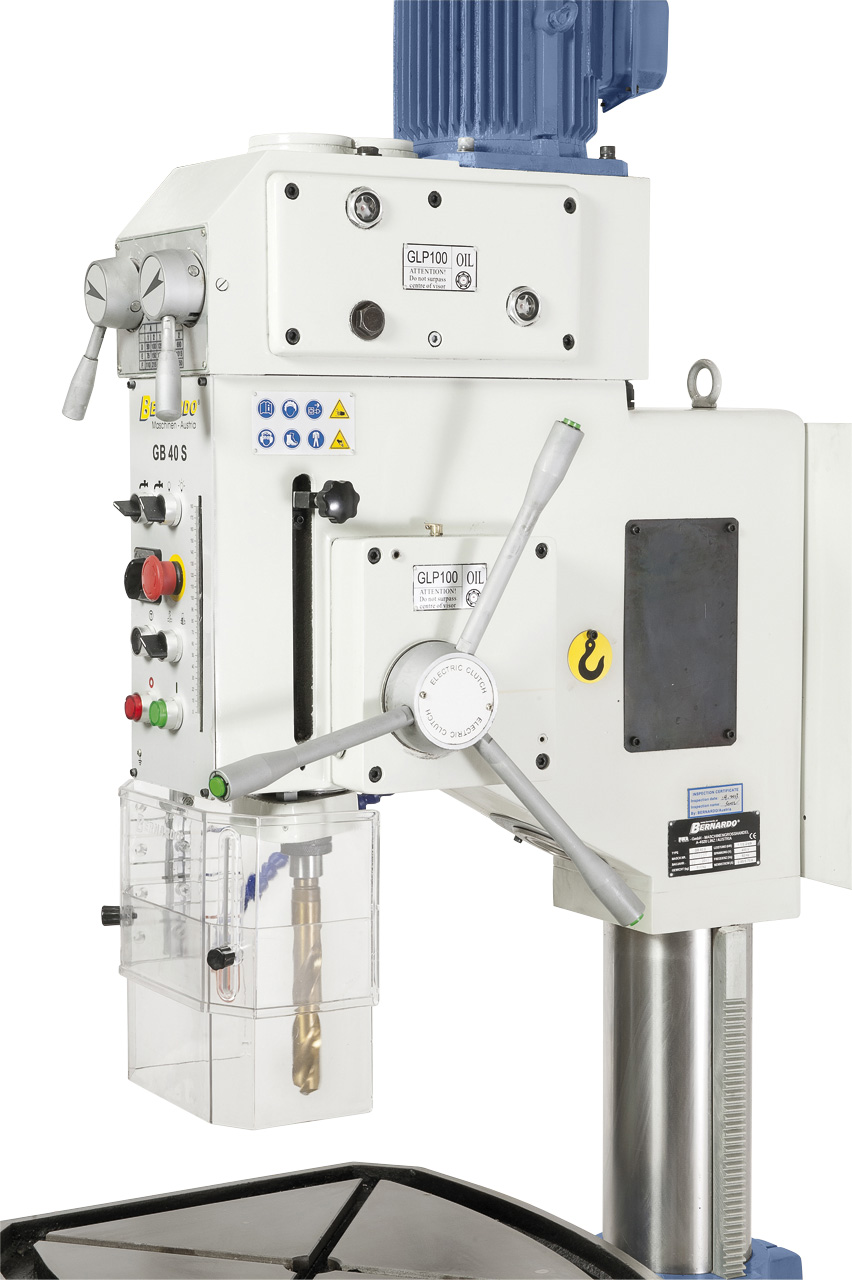

Für präzises Arbeiten ist die Maschine serienmäßig mit einem automatischen Spindelvorschub sowie einer Arbeitsleuchte ausgestattet

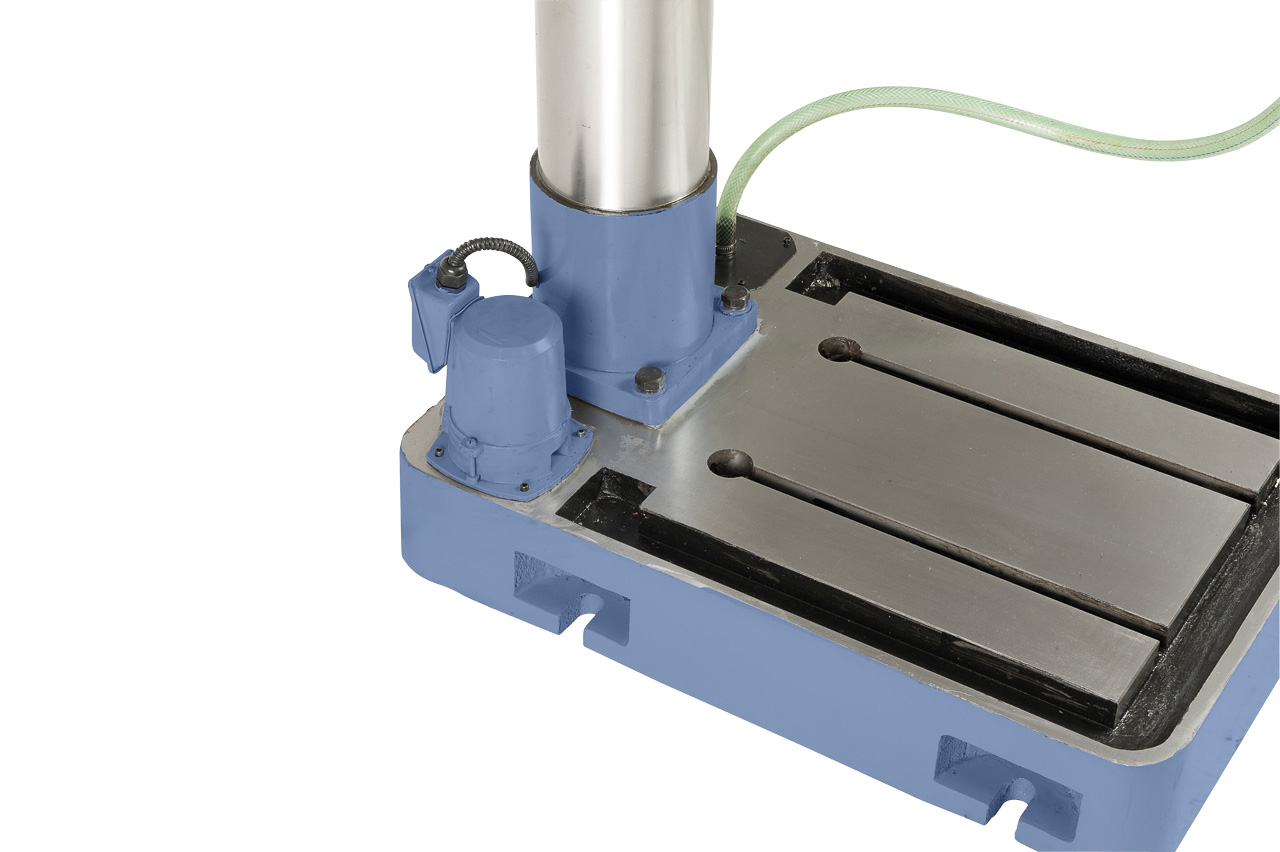

Präzise bearbeiteter Maschinenfuß, serienmäßig mit integrierter Kühlmittelpumpe, Behälterinhalt 7 l, Fördermenge 6 l/min
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
