01-1290XL Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl GB 40 S Vario
01-1290XL Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl GB 40 S Vario

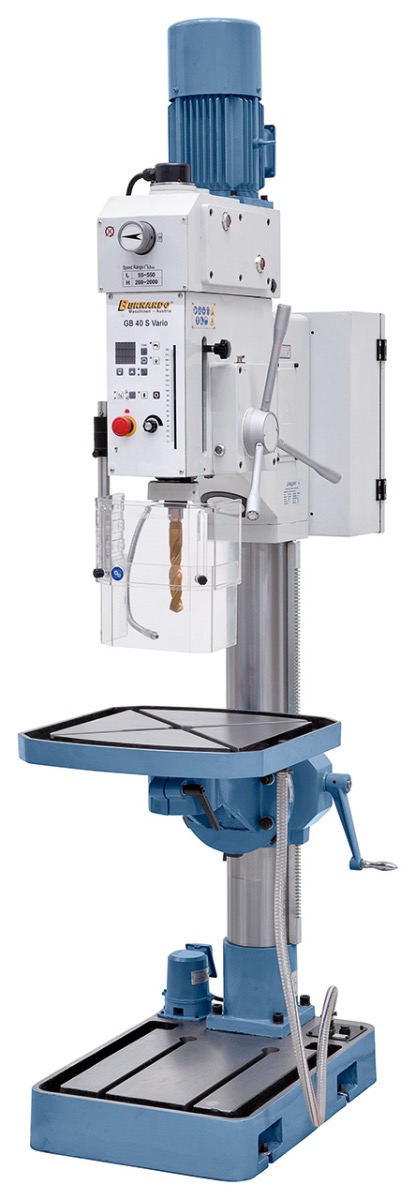

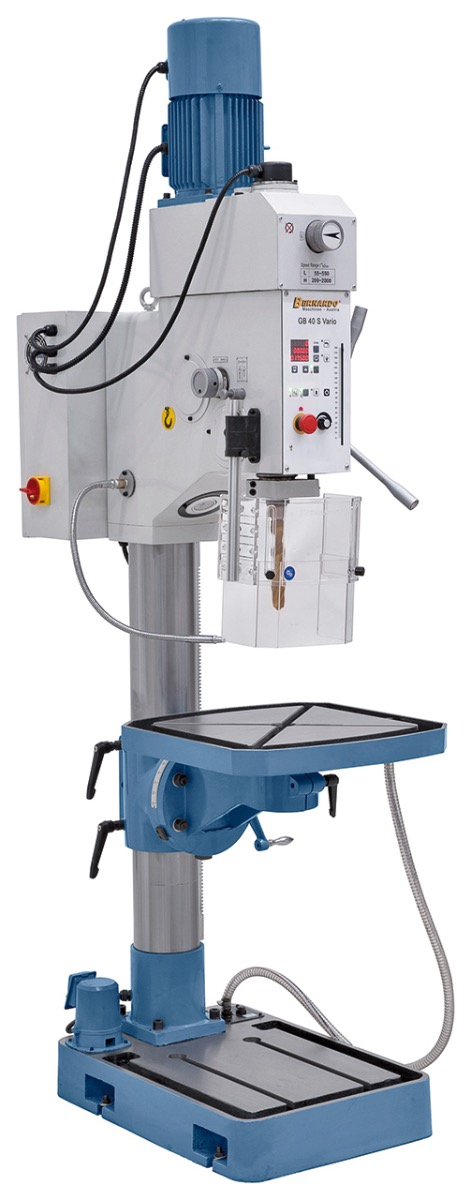

Beschreibung:Das Modell GB 40 S Vario ist eine schwere Getriebebohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Ihren Einsatzbereich findet dieses Modell hauptsächlich in Reparaturbetrieben und im Maschinenbau.
Features:
Technische Spezifikation:
Lieferumfang:

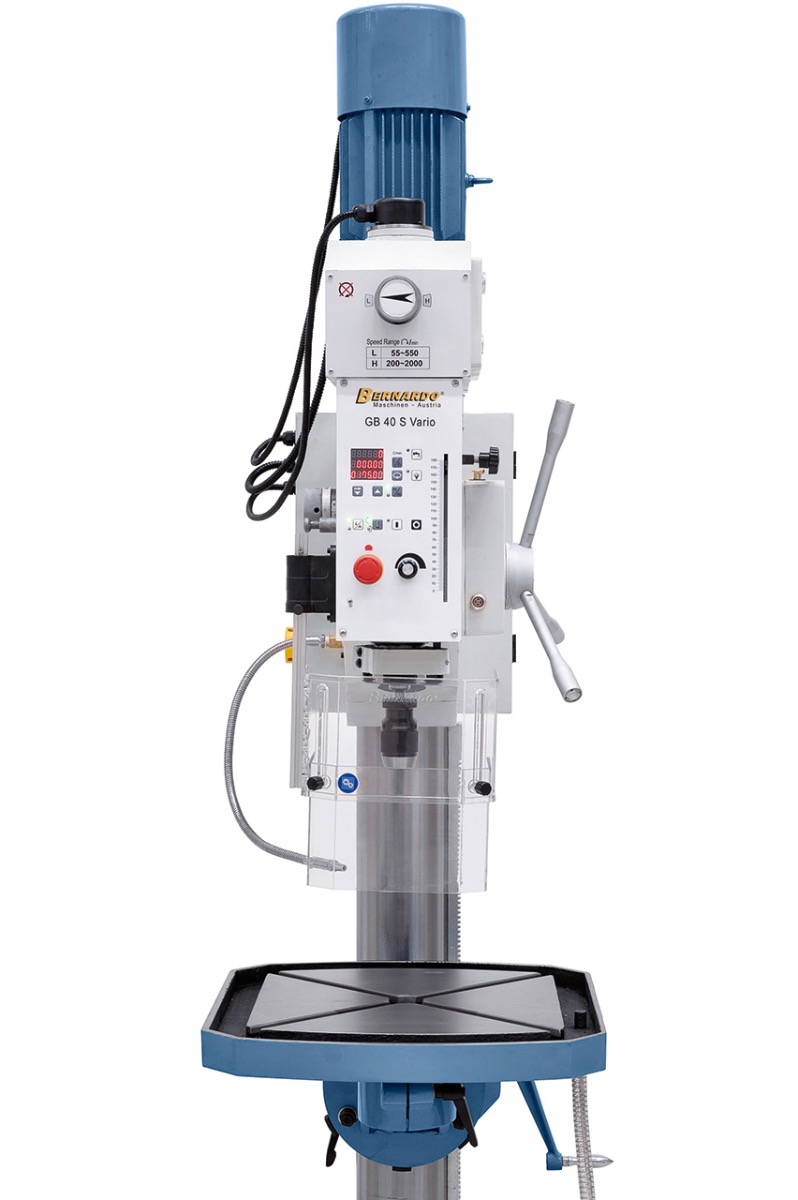

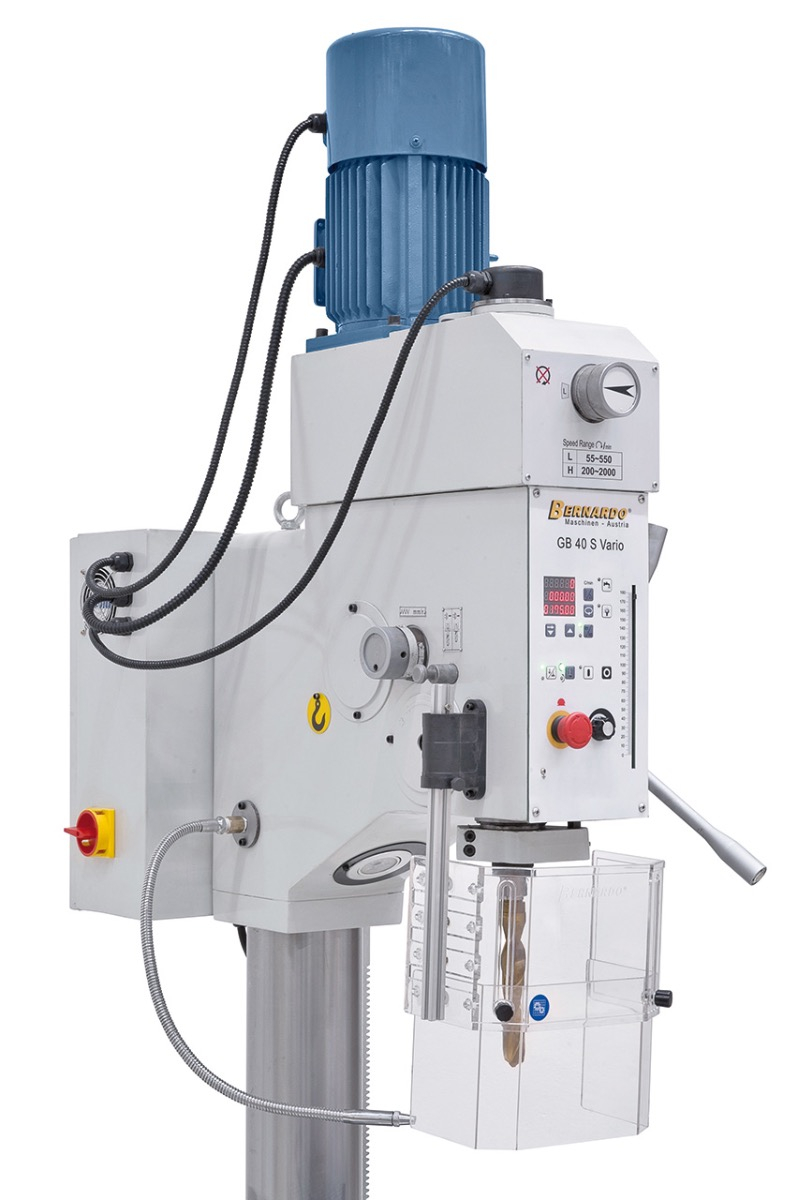

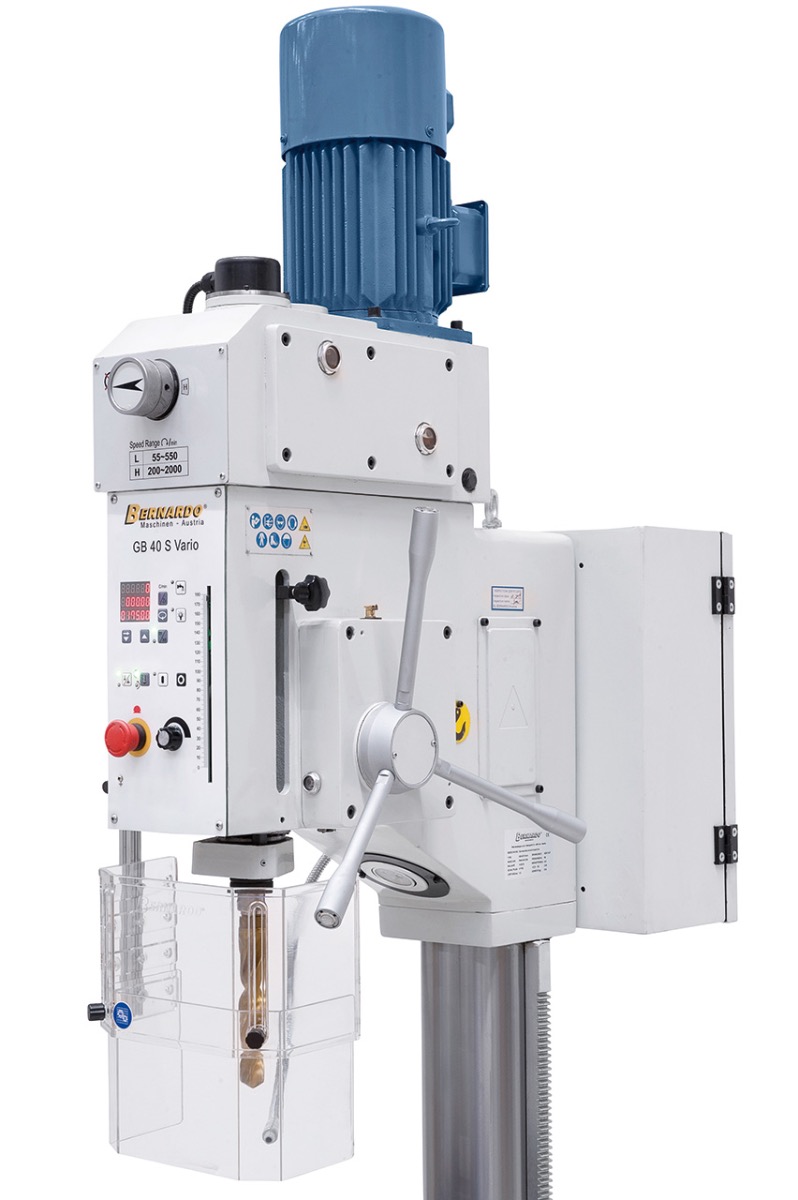

Einfache Vorwahl der Getriebe- stufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittelsPotentiometer.
Beschreibung:Das Modell GB 40 S Vario ist eine schwere Getriebebohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Ihren Einsatzbereich findet dieses Modell hauptsächlich in Reparaturbetrieben und im Maschinenbau.
Features:
- Stufenlos regelbare Drehzahl, ideal zum Einstellen der gewünschten Schnittgeschwindigkeit

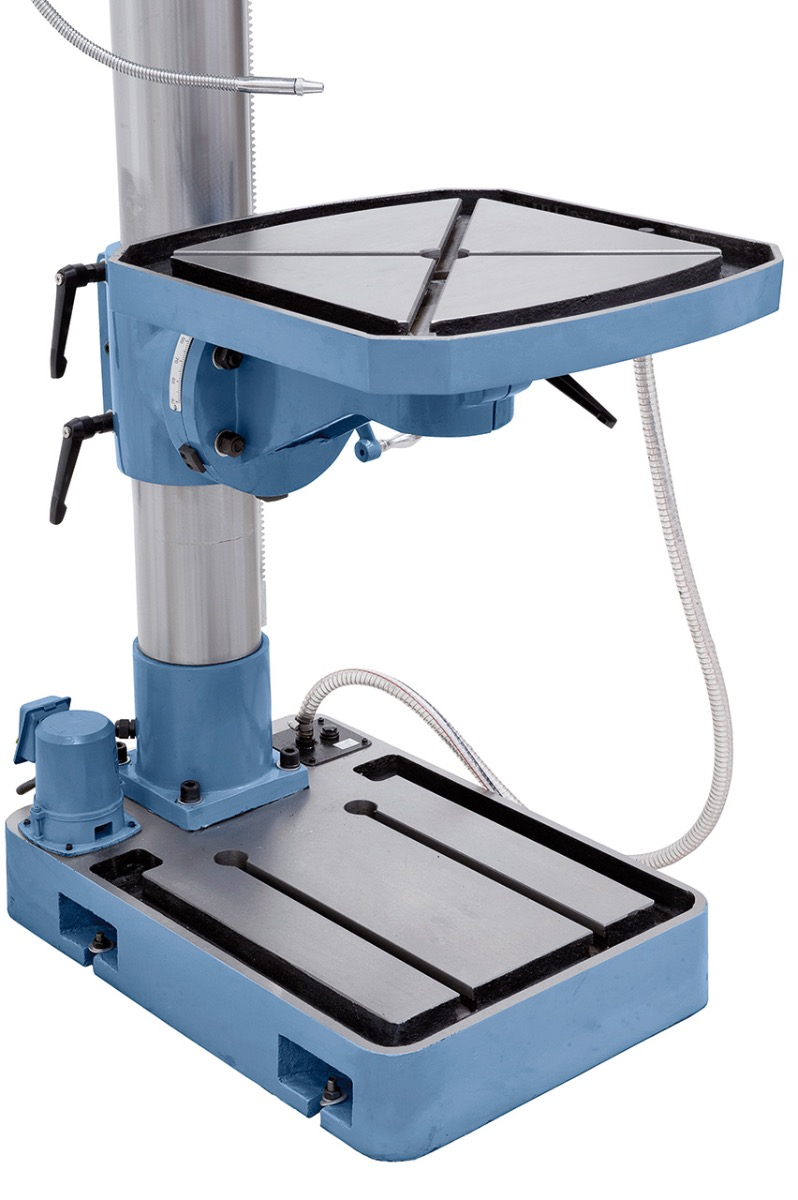

- Geschliffene Grundplatte mit T-Nuten zum Aufspannen von hohen Werkstücken
- 2 automatische Bohrvorschübe über Elektromagnetkupplung schaltbar

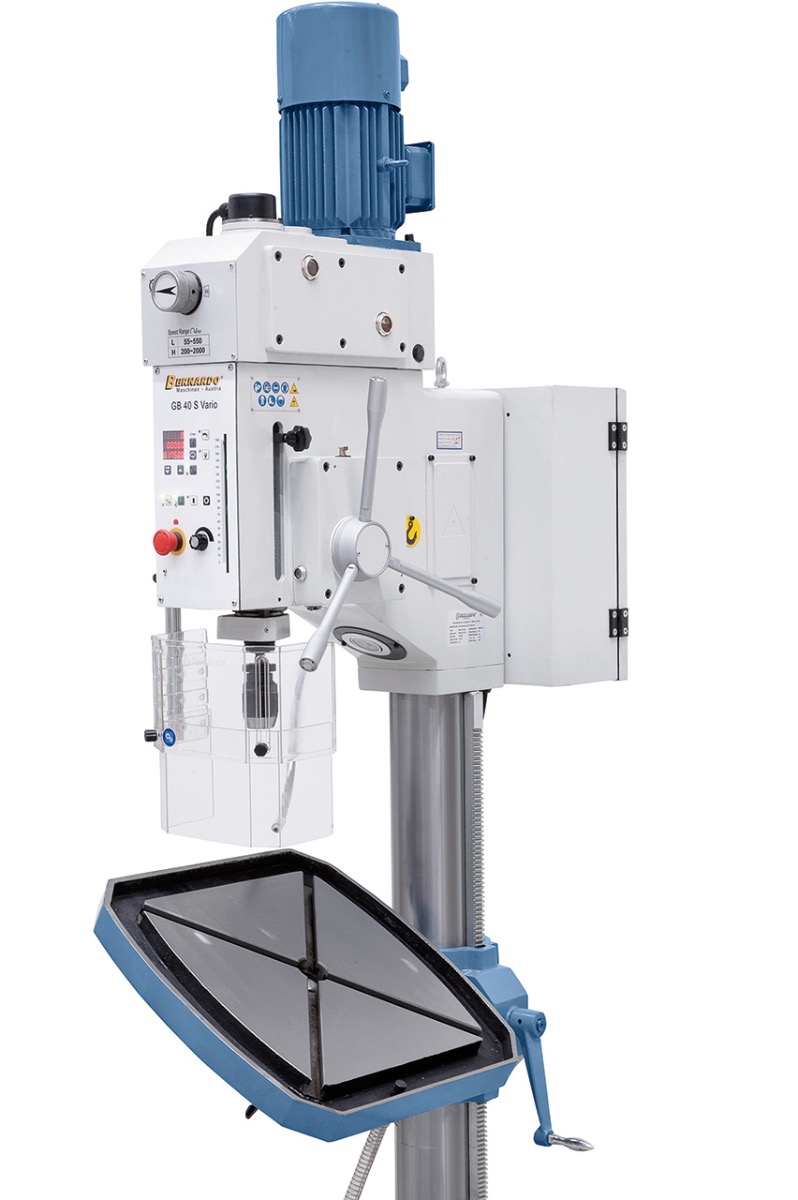

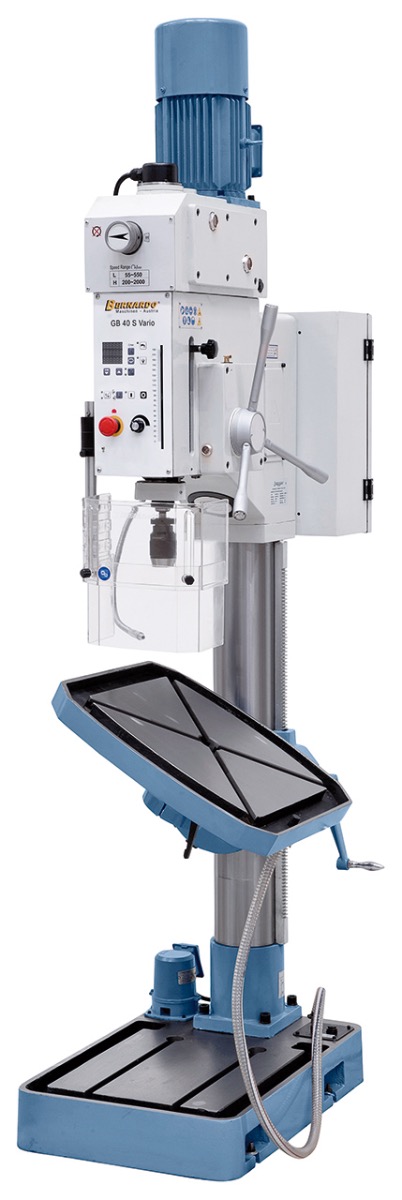

- Tisch in der Waagrechten um die Säule drehbar, schwenkbar um 45° rechts und links
- Gehärtete und geschliffene Zahnräder sorgen für eine hohe Laufruhe
- Garantierte Rundlaufgenauigkeit ? 0,02 mm in der Pinole gemessen
- Benutzerfreundliche Bedienung über Folientastatur
- Automatischer Werkzeugauswerfer und Gewindeschneideinrichtung serienmäßig
Technische Spezifikation:
| Bohrleistung max. | 40 mm |
| Gewindeschneiden max. | M24 |
| Bohrfutter | 1 – 16 mm / B 16 |
| Morsekonus | MK 4 |
| Spindeldrehzahl / 2 Stufen | 55 – 550 / 200 – 2000 U/min |
| Vorschubbereich | 0,1 / 0,2 mm/U |
| Ausladung | 340 mm |
| Abstand Spindel / Tisch max. | 675 mm |
| Abstand Spindel / Bodenplatte | 1195 mm |
| Pinolenhub | 190 mm |
| Säulendurchmesser | 150 mm |
| Tischgröße / T-Nutengröße | 555 x 555 mm / 18 mm |
| Arbeitsfläche Bodenplatte | 535 x 505 mm |
| Motor-Abgabeleistung S1 100% | 2,2 kW / 400 V |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW / 400 V |
| Maschinenabmessung (B x T x H) | 620 x 1000 x 2300 mm |
| Gewicht ca. | 475 kg |
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, MK 3 / 2
- Frequenzumrichter Delta VFD
- Automatischer Werkzeugauswerfer
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
Einfache Vorwahl der Getriebe- stufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittelsPotentiometer.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
