01-1321XL Bernardo Radial- und Schnellradialbohrmaschinen RD 1200 HK
01-1321XL Bernardo Radial- und Schnellradialbohrmaschinen RD 1200 HK
Beschreibung:

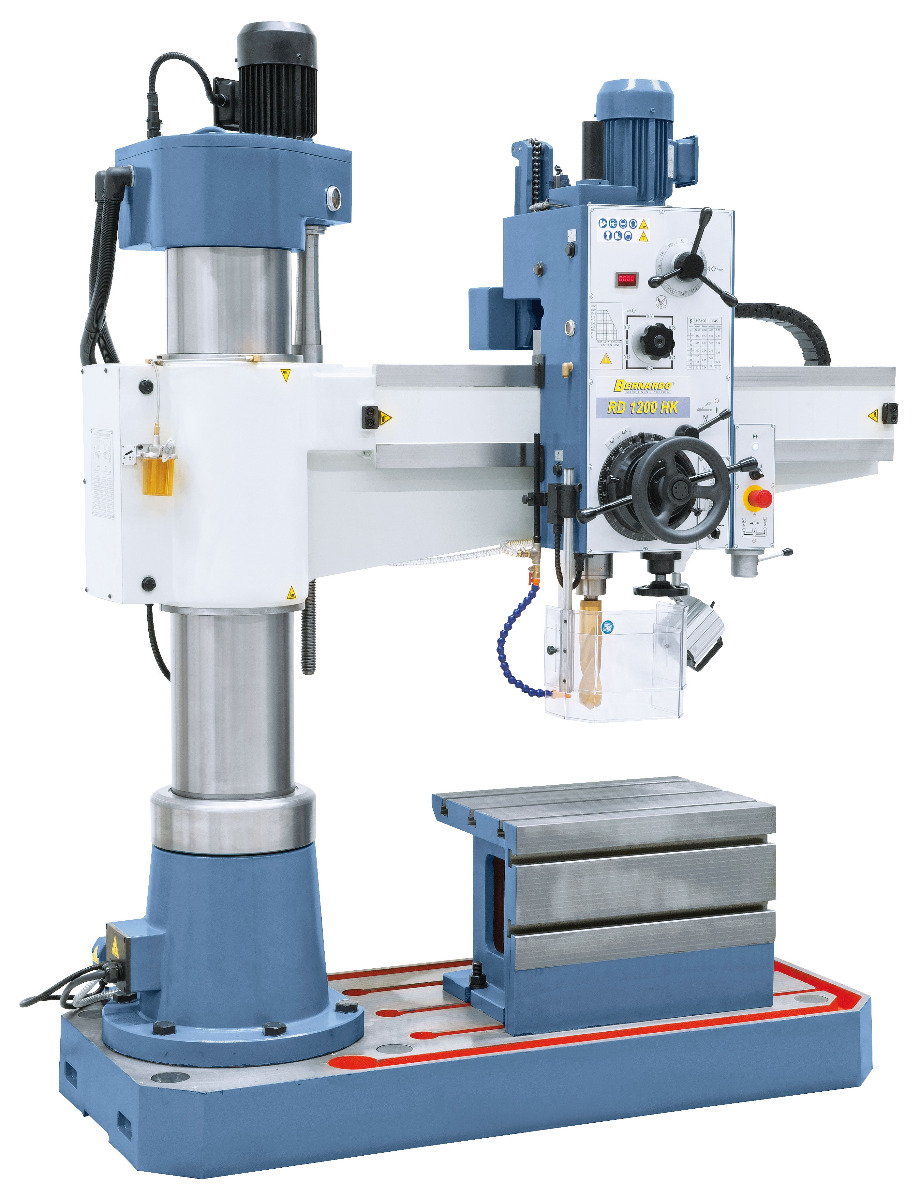

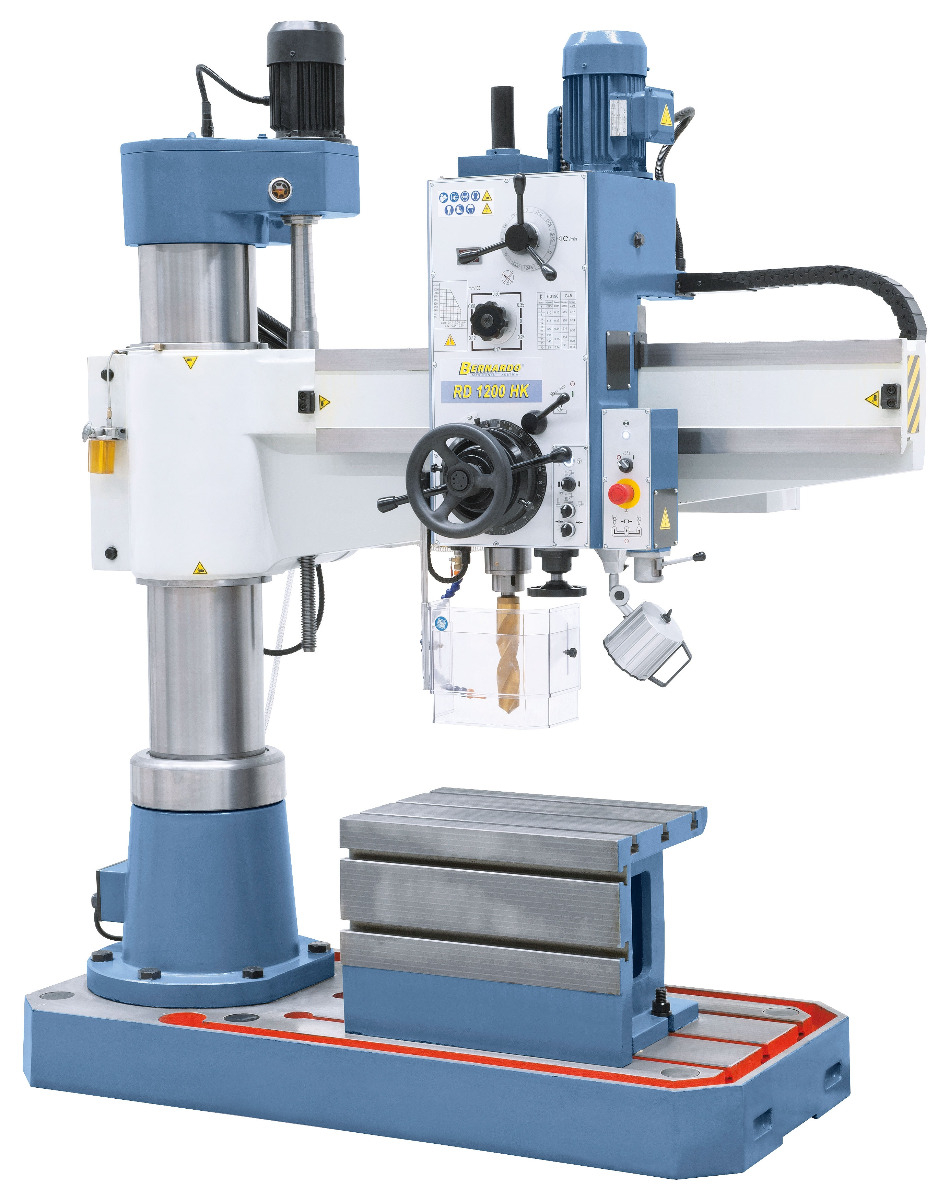

Die kompakte Radialbohrmaschine RD 1200 HK ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche....) ideal geeignet. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, ...
Features:
Lieferumfang:
Gegengewicht für die Pinole und Energie- führungskette an der Rückseite des Bohrkopfes.
Präzisionsgeschliffener Würfeltisch mit 5 T-Nuten, serienmäßig im Lieferumfang enthalten.
Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.
Die Einstellung der gewünschten Drehzahl bzw. des Vorschubs erfolgt an der Vorderseite des Bohrkopfes.
Alle Schalt- und Kontrollelemente sind übersichtlich am Spindelstock angebracht
Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Beschreibung:
Die kompakte Radialbohrmaschine RD 1200 HK ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche....) ideal geeignet. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, ...
Features:
- Auslegerarm, Bohrkopf und Säule mit unabhängiger hydraulischer Klemmung
- Schalt- und Bedienelemente übersichtlich an der Vorderseite der Maschine
- Verwindungssteife und geschliffene Stahlsäule für vibrationsfreies Arbeiten
- Großdimensionierte Pinole gewährleistet höchstmögliche Stabilität
- Drehrichtungsänderung bzw. Ein- und Auskuppeln der Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes
- Hohe Spindelrundlaufgenauigkeit durch Präzisionslager
- Gehärtete und geschliffene Zahnräder, im Ölbad laufend
- Einfache Höhenverstellung des Auslegerarms über Hubmotor, die Position der Spindel bleibt unverändert, ideal für Serienarbeiten
- Mittels Wahlschalter können Bohrkopf und Säule wahlweise gleichzeitig bzw. separat geklemmt oder gelöst werden
| Bohrleistung max. | 40 mm |
| Gewindeschneiden max. | M30 |
| Ausladung min./max. | 250 - 1150 mm |
| Vertikalbewegung des Auslegers | 600 mm |
| Verfahrweg Bohrkopf (horizontal) | 905 mm |
| Pinolenhub | 290 mm |
| Spindelaufnahme | MK 4 |
| Spindeldrehzahl | (9) 63 - 2000 U/min |
| Vorschubbereich | (6) 0,08 - 0,50 mm/U |
| Abstand Spindel / Würfeltisch | 95 - 650 mm |
| Abstand Spindel / Grundplatte | 550 - 1105 mm |
| Aufspannfläche Grundplatte | 1170 x 790 mm |
| Würfeltisch (L x B x H) | 640 x 450 x 450 mm |
| Motorleistung | 2,0 kW |
| Maschinenabmessung (B x T x H) | 1950 x 980 x 2420 mm |
| Gewicht ca. | 2190 kg |
- Würfeltisch
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülsen MK 4 / 3, MK 3 / 2
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Digitale Drehzahlanzeige
- Hubmotor
- Hydraulikmotor
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug

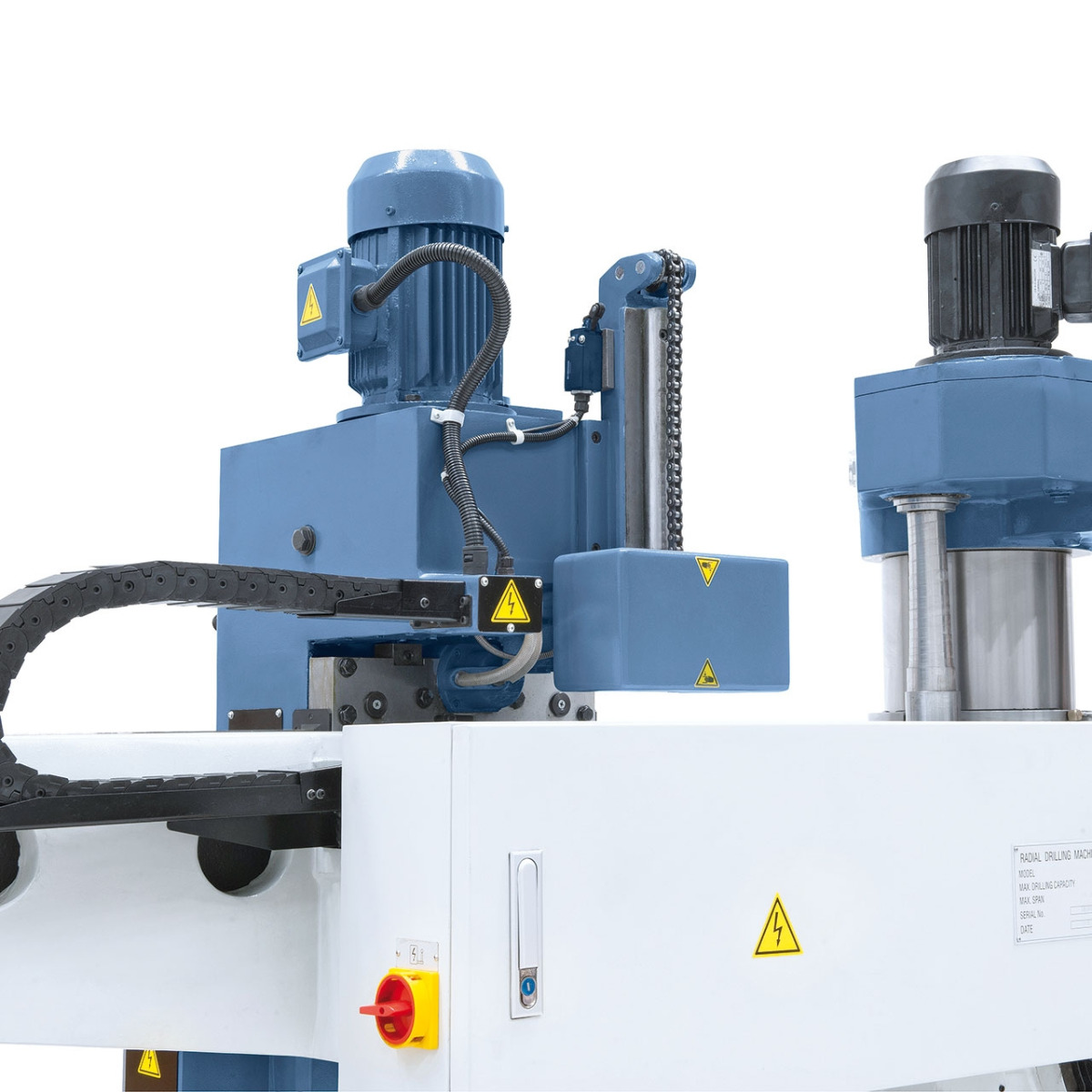

Gegengewicht für die Pinole und Energie- führungskette an der Rückseite des Bohrkopfes.

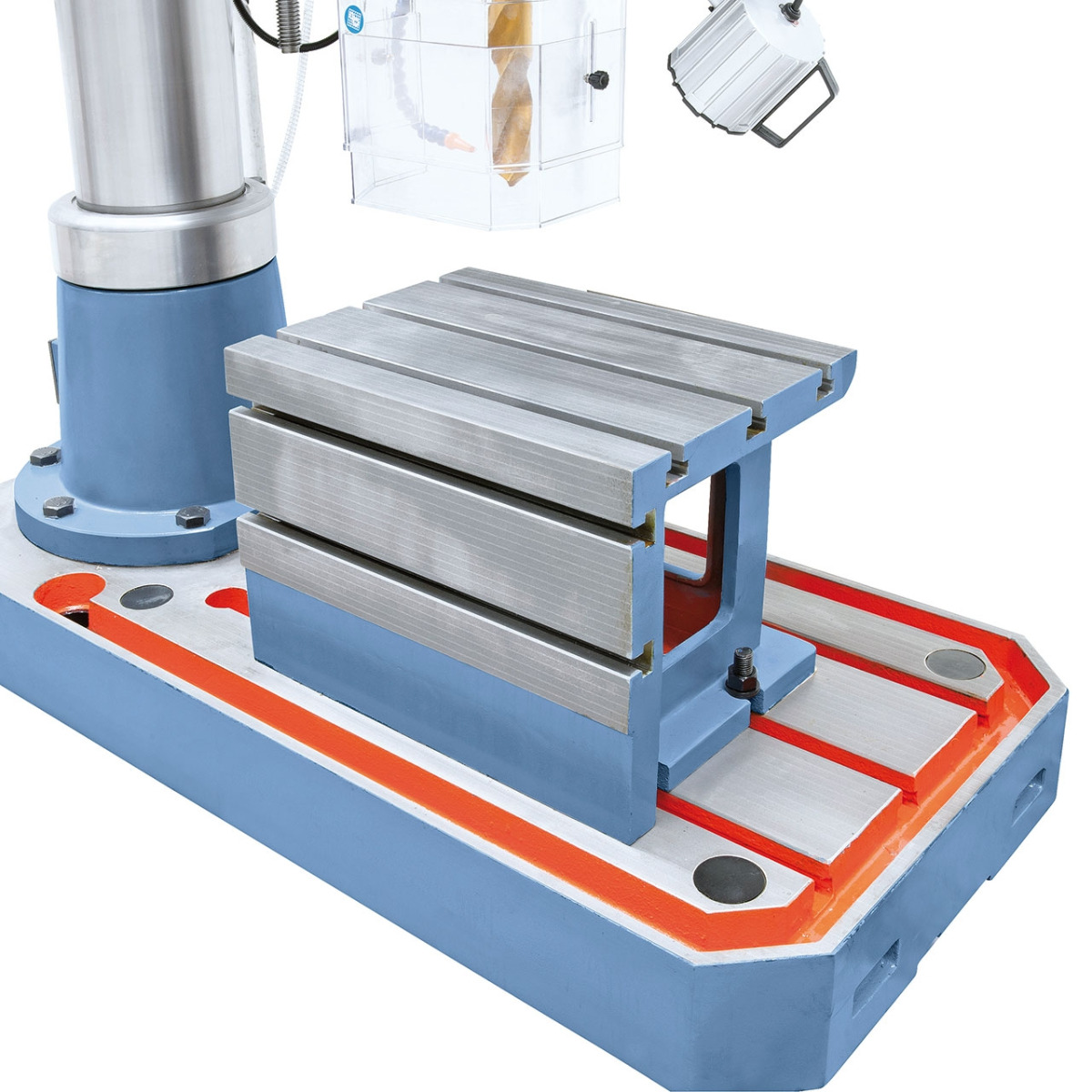

Präzisionsgeschliffener Würfeltisch mit 5 T-Nuten, serienmäßig im Lieferumfang enthalten.

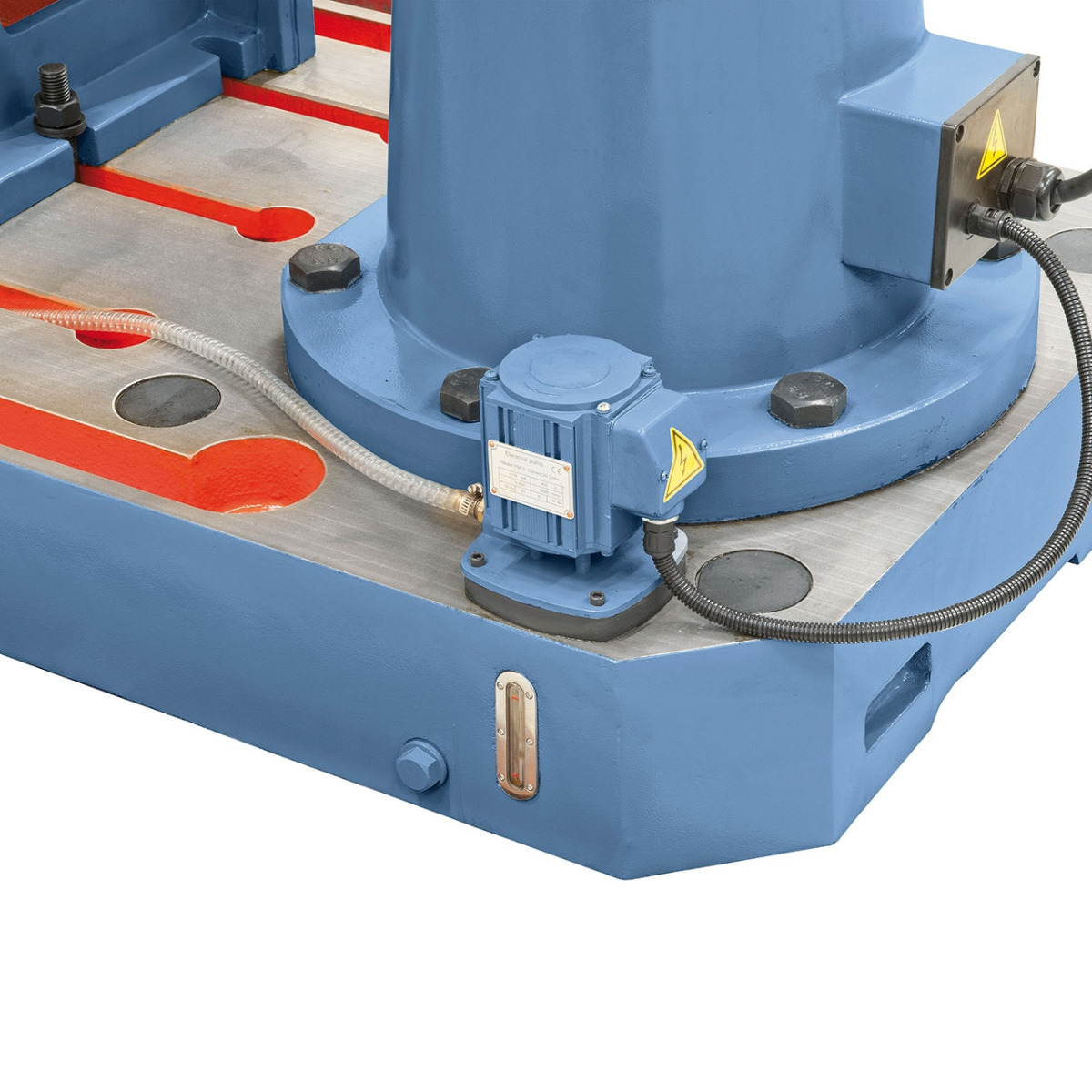

Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.

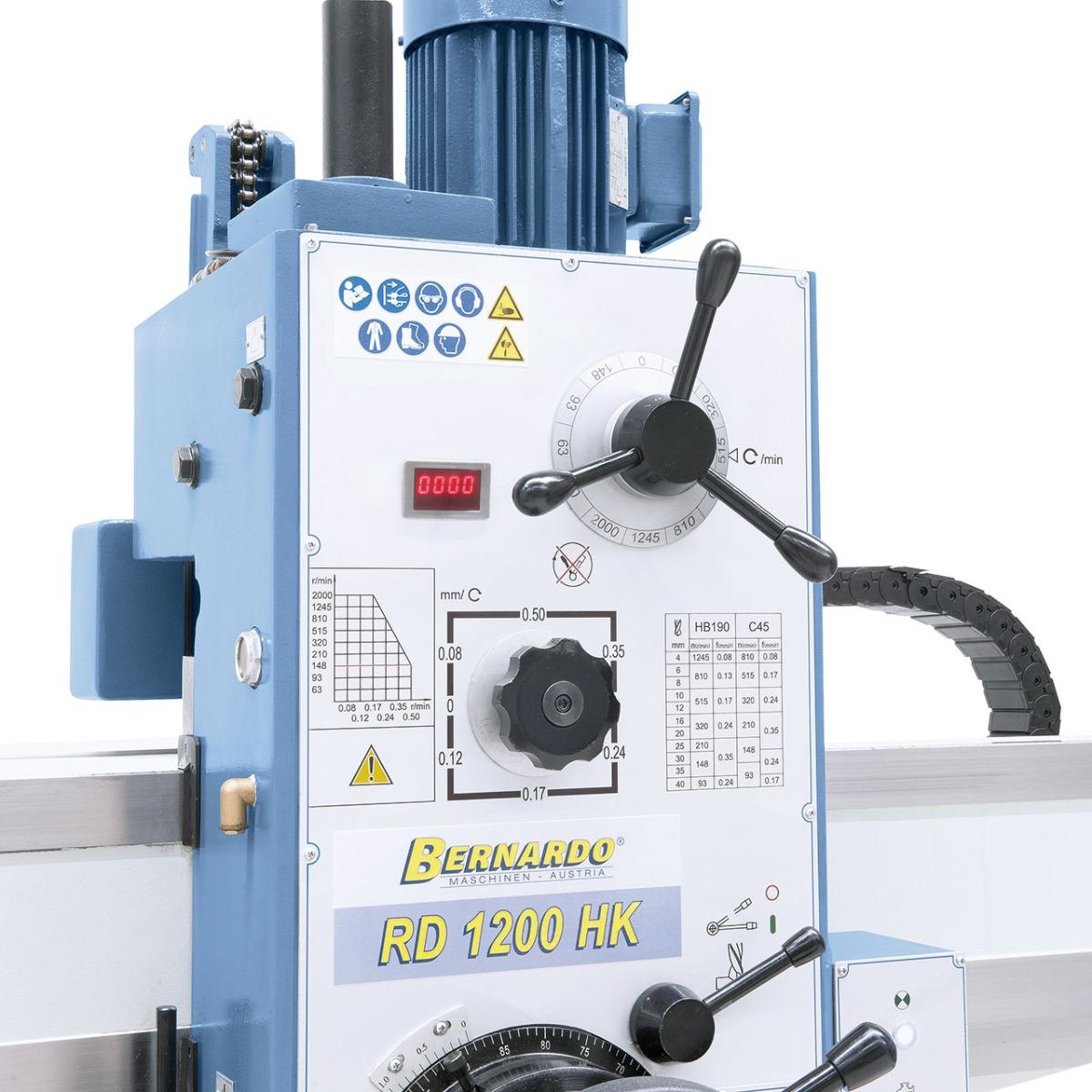

Die Einstellung der gewünschten Drehzahl bzw. des Vorschubs erfolgt an der Vorderseite des Bohrkopfes.

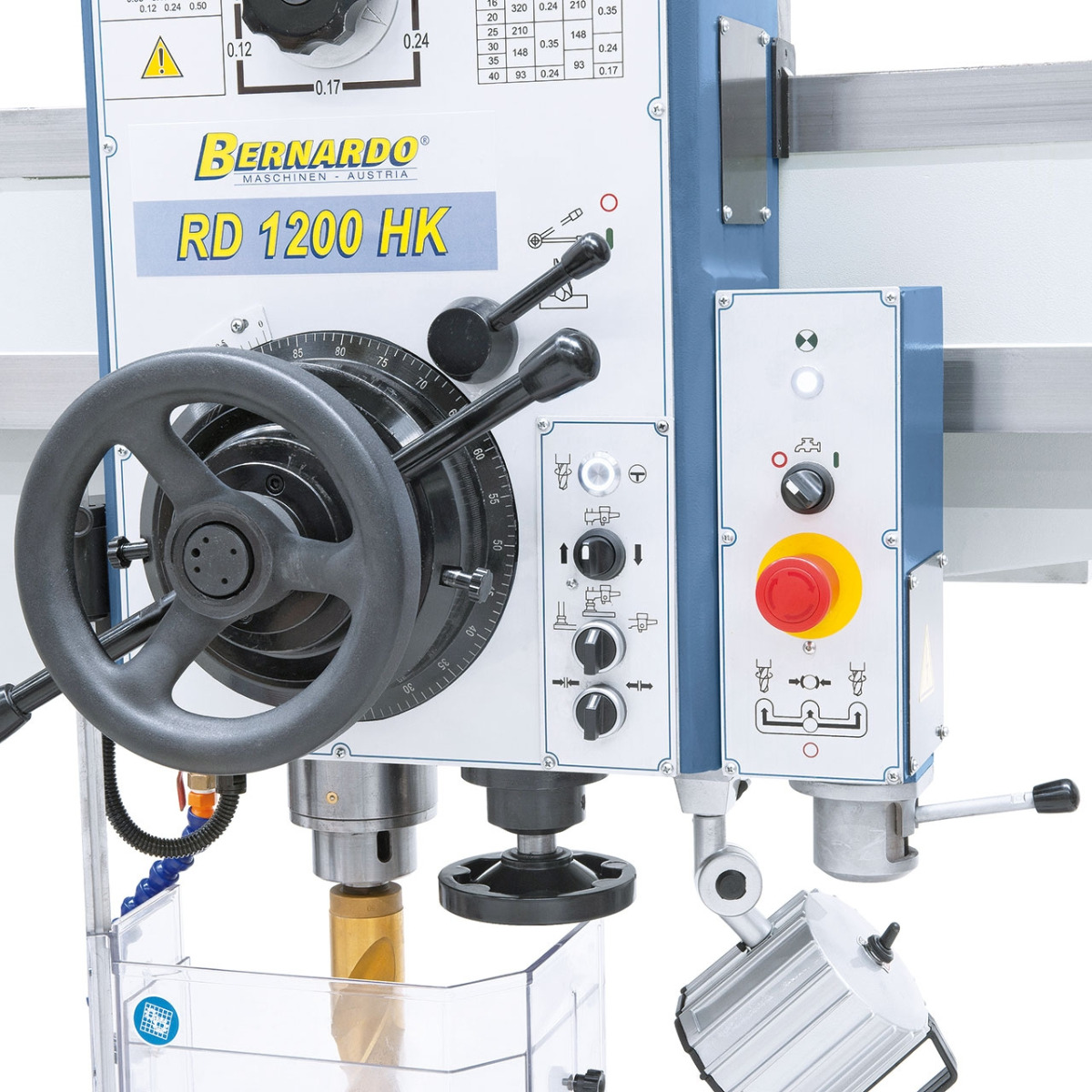

Alle Schalt- und Kontrollelemente sind übersichtlich am Spindelstock angebracht

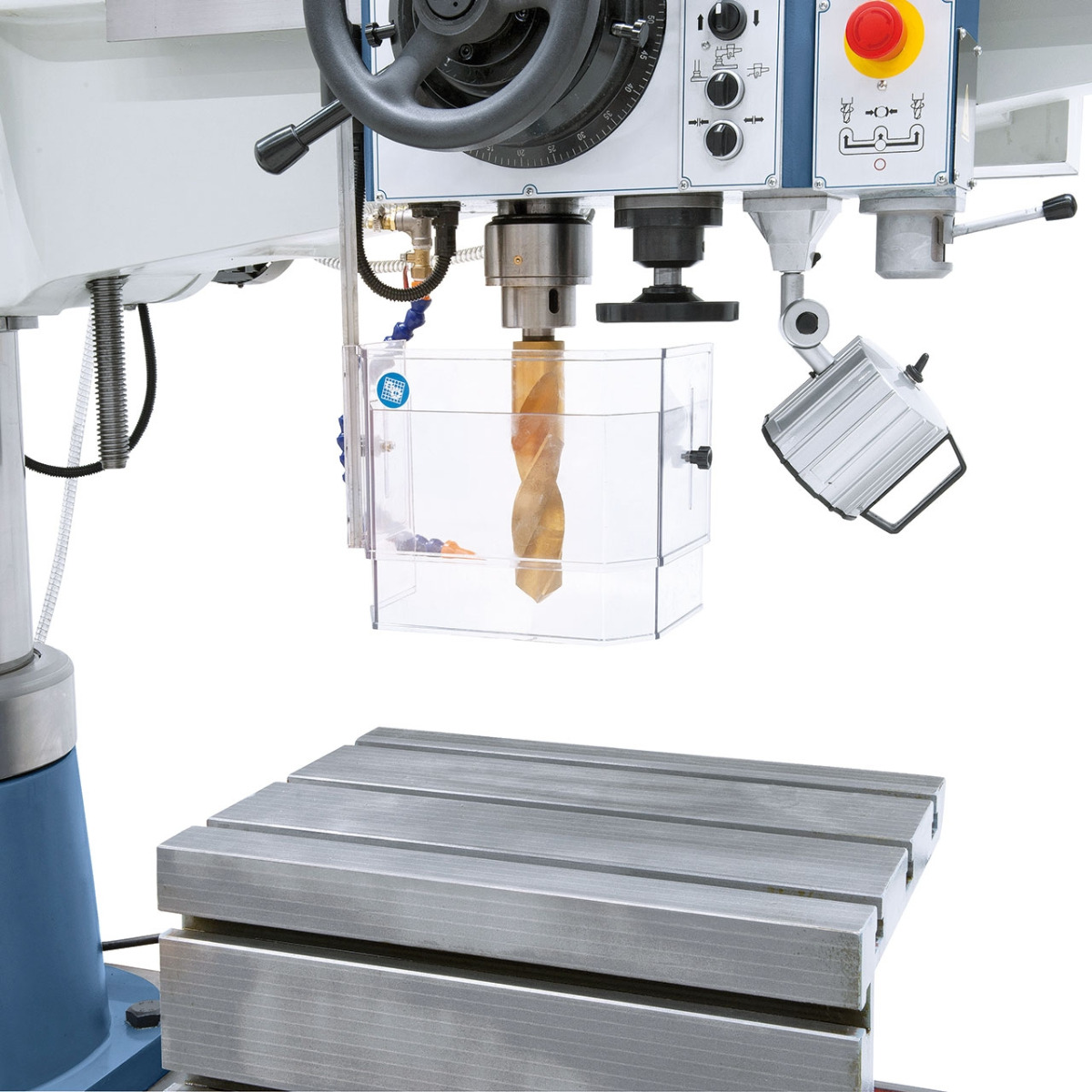

Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
