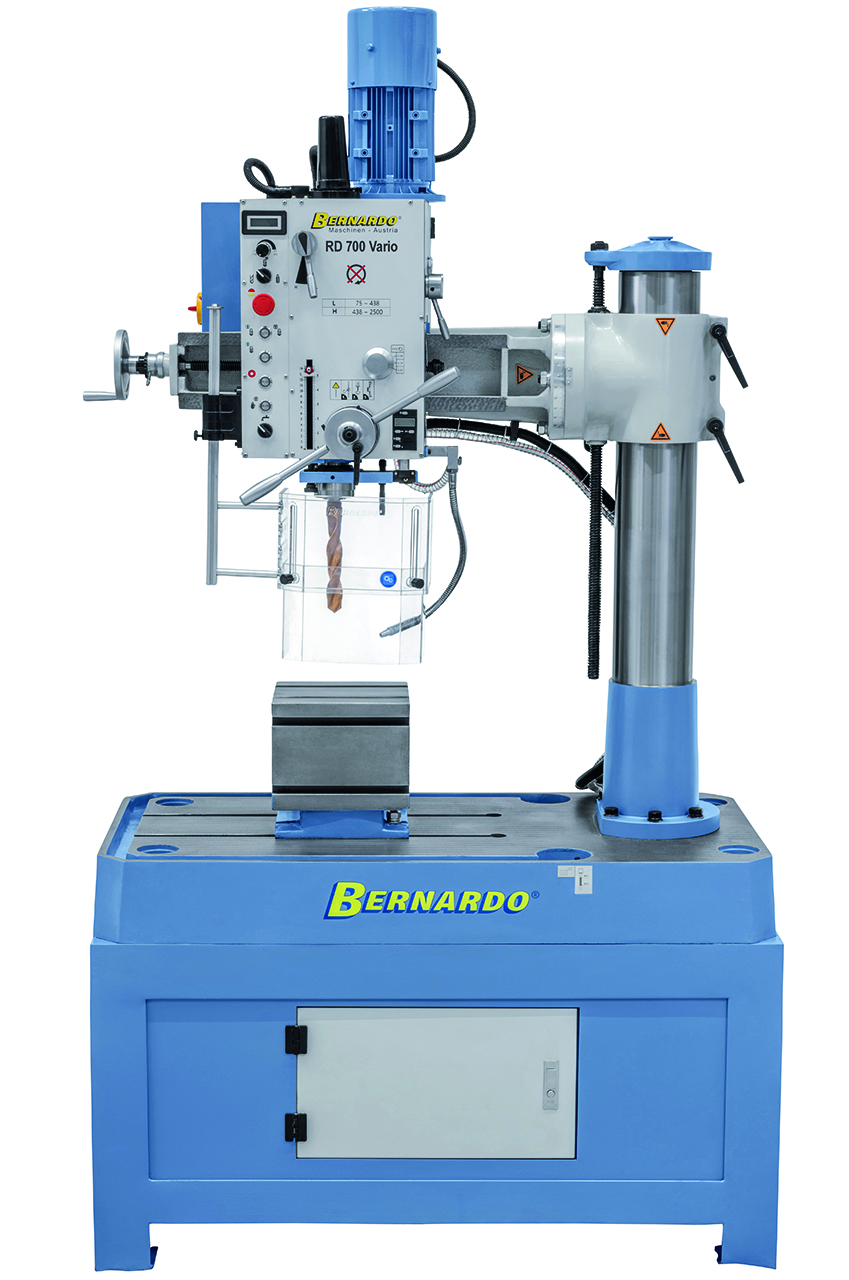

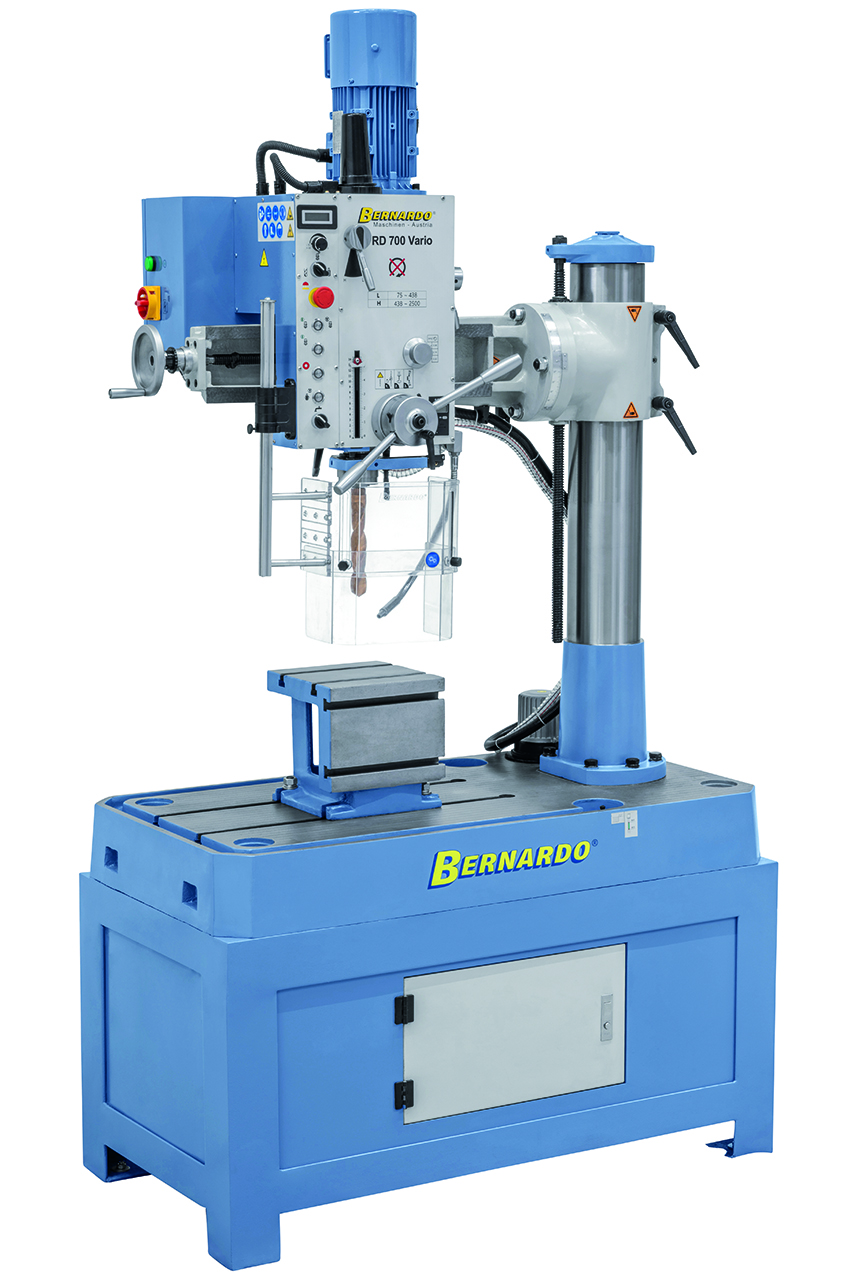

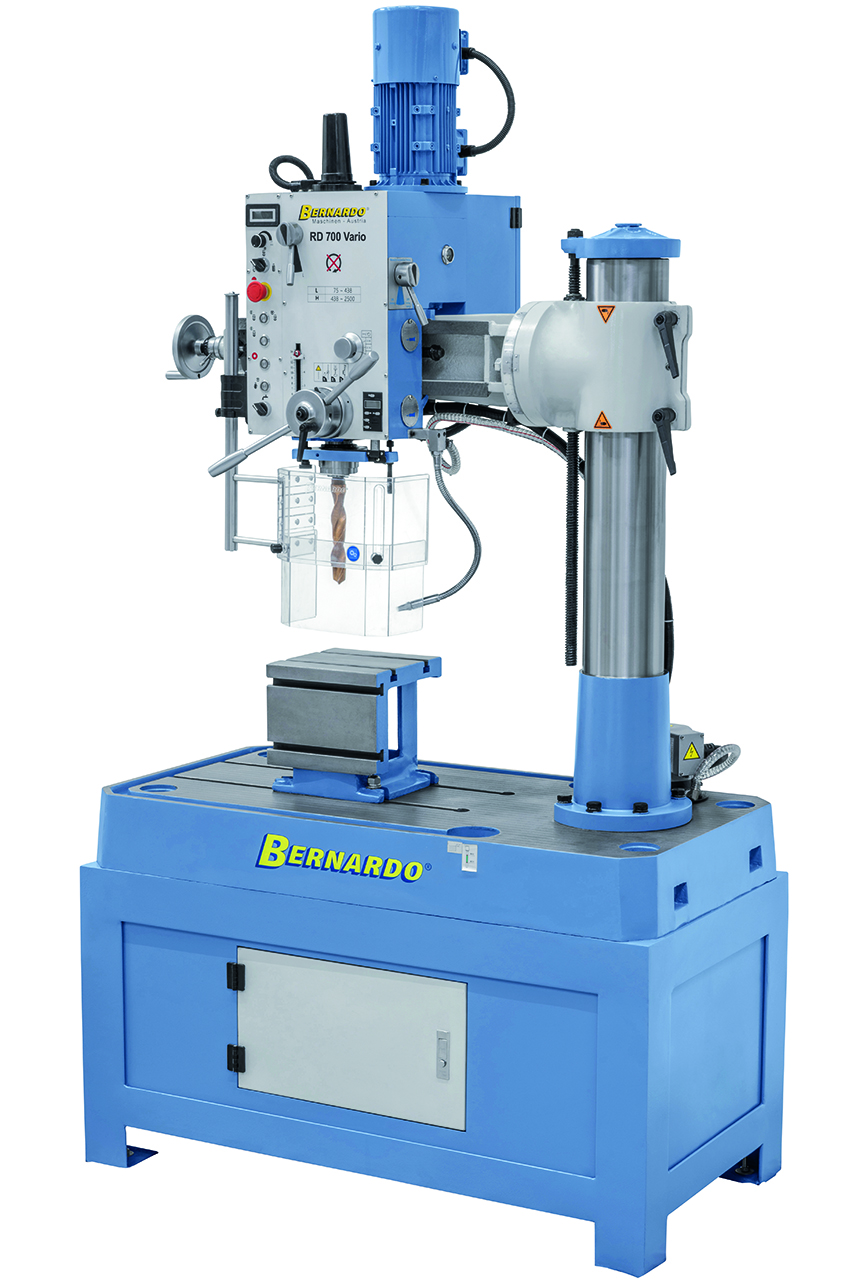

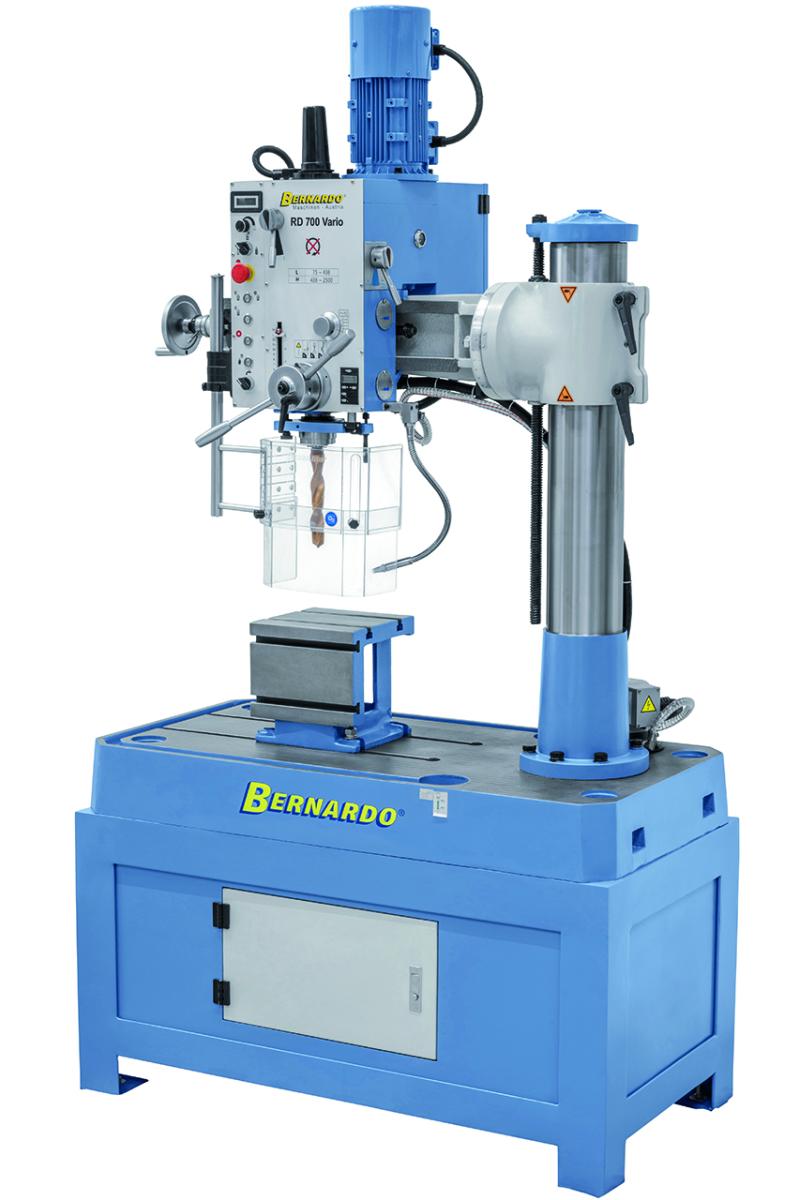

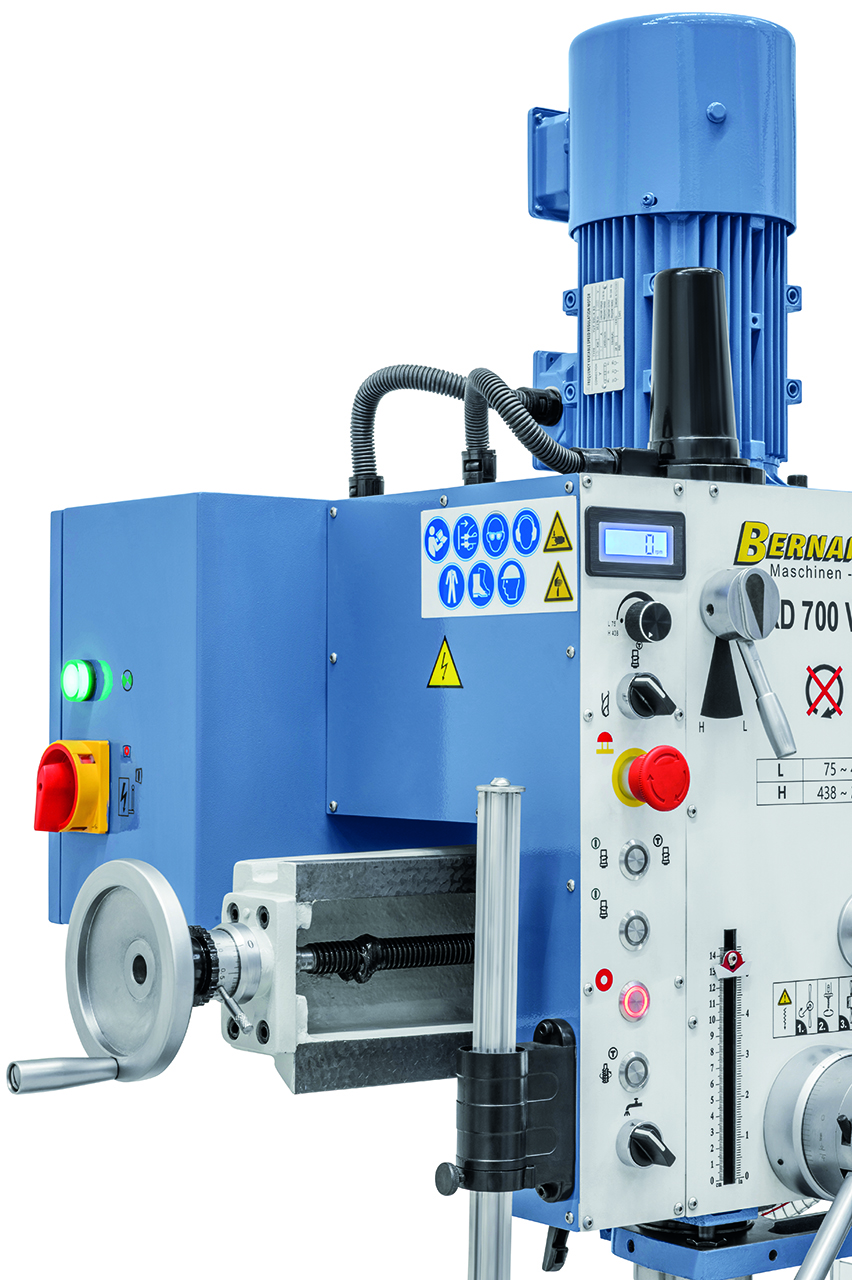

01-13230 Bernardo Radialbohrmaschine RD 700 Vario

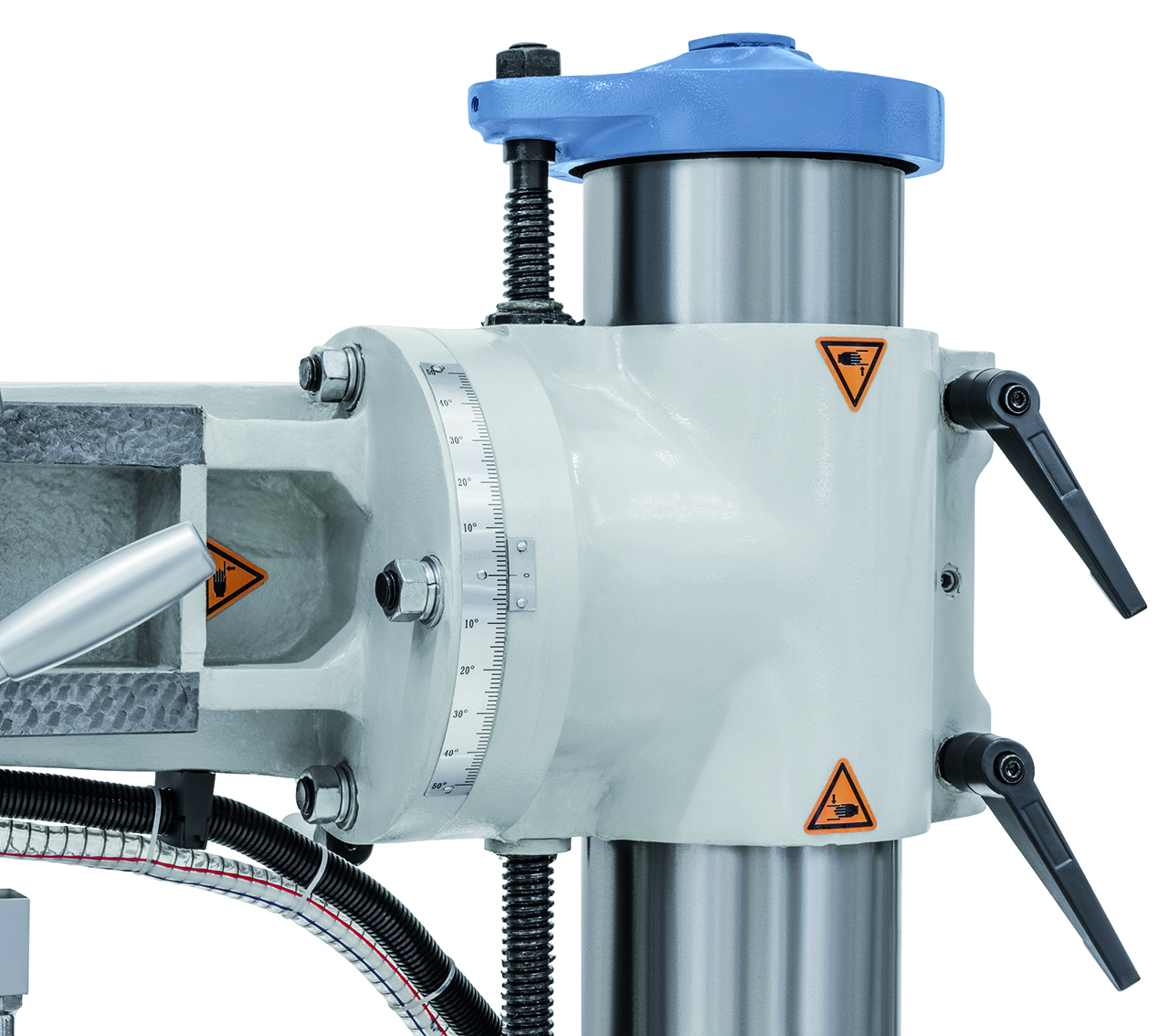

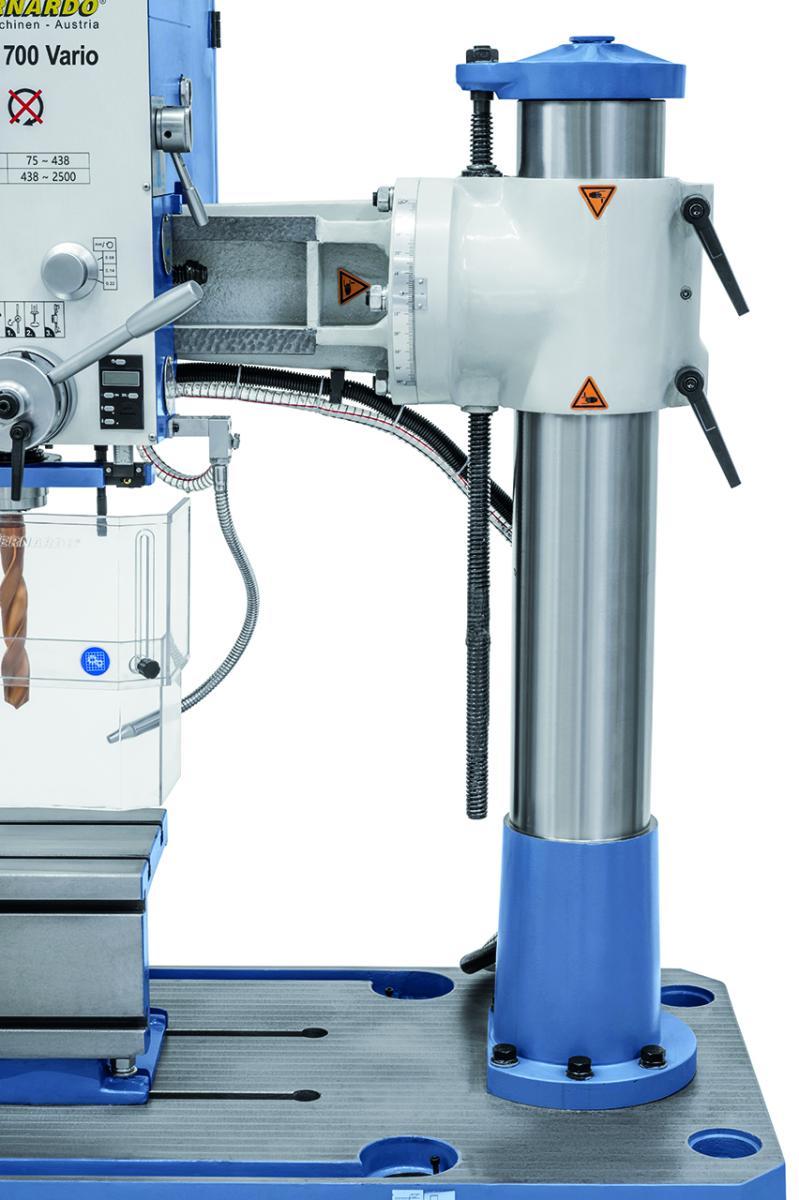

Das Modell RD 700 Vario ist eine schwere Radialbohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Für einen erweiterten Einsatzbereich verfügt die Maschine zusätzlich über einen schwenkbaren Auslegerarm (± 45°).
Produkteigenschaften

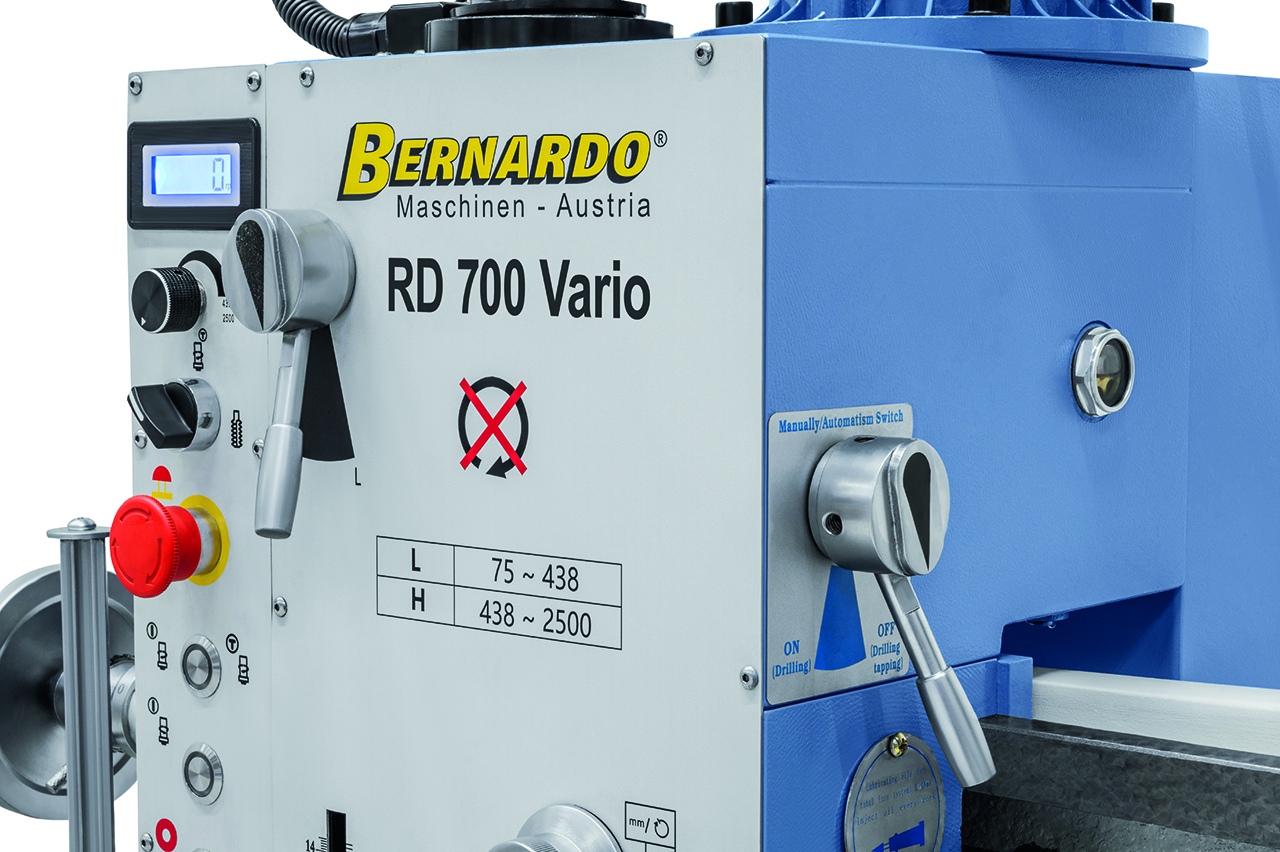

-Stufenlose Drehzahlregelung, eingestellte Drehzahl wird über eine Digitalanzeige abgelesen

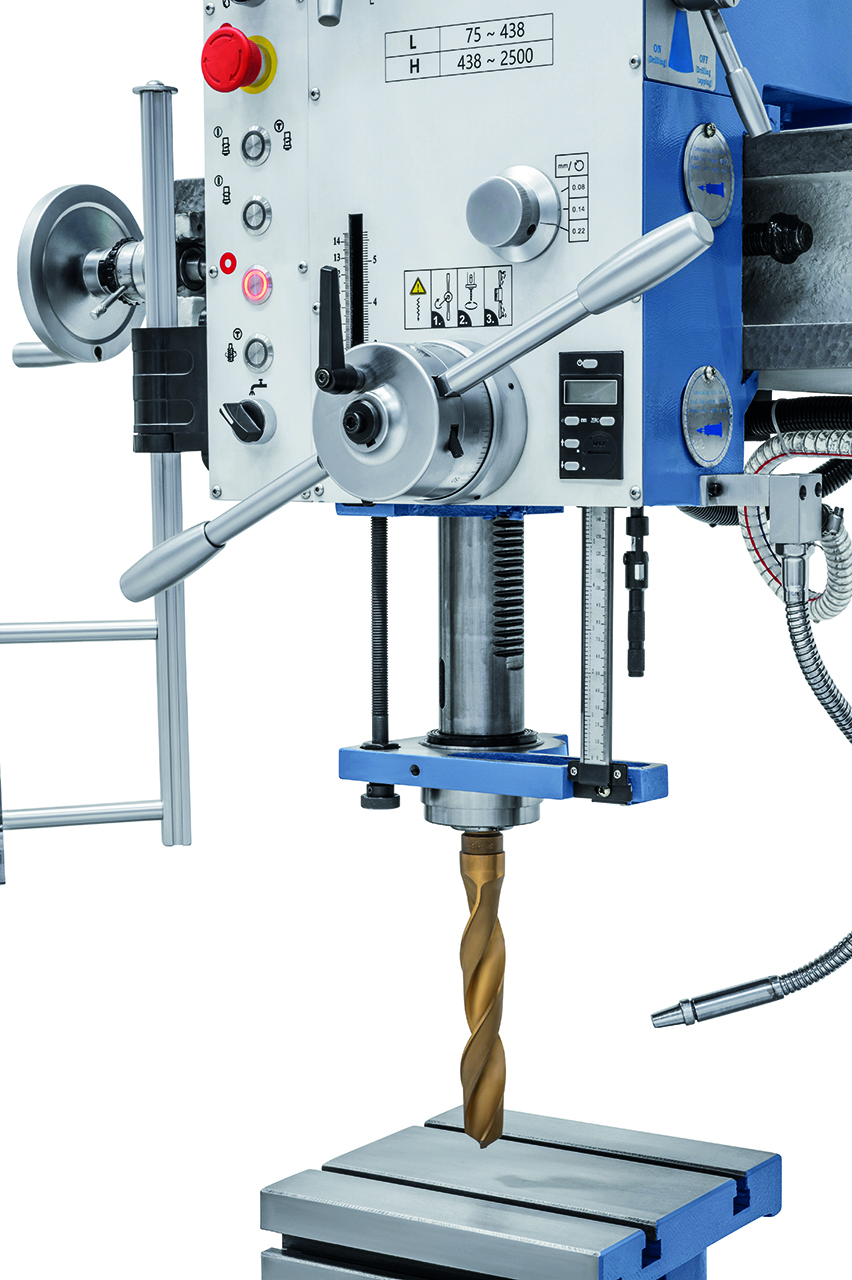

-Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
-Geschliffene Bodenplatte mit T-Nuten zum Aufspannen von hohen Werkstücken

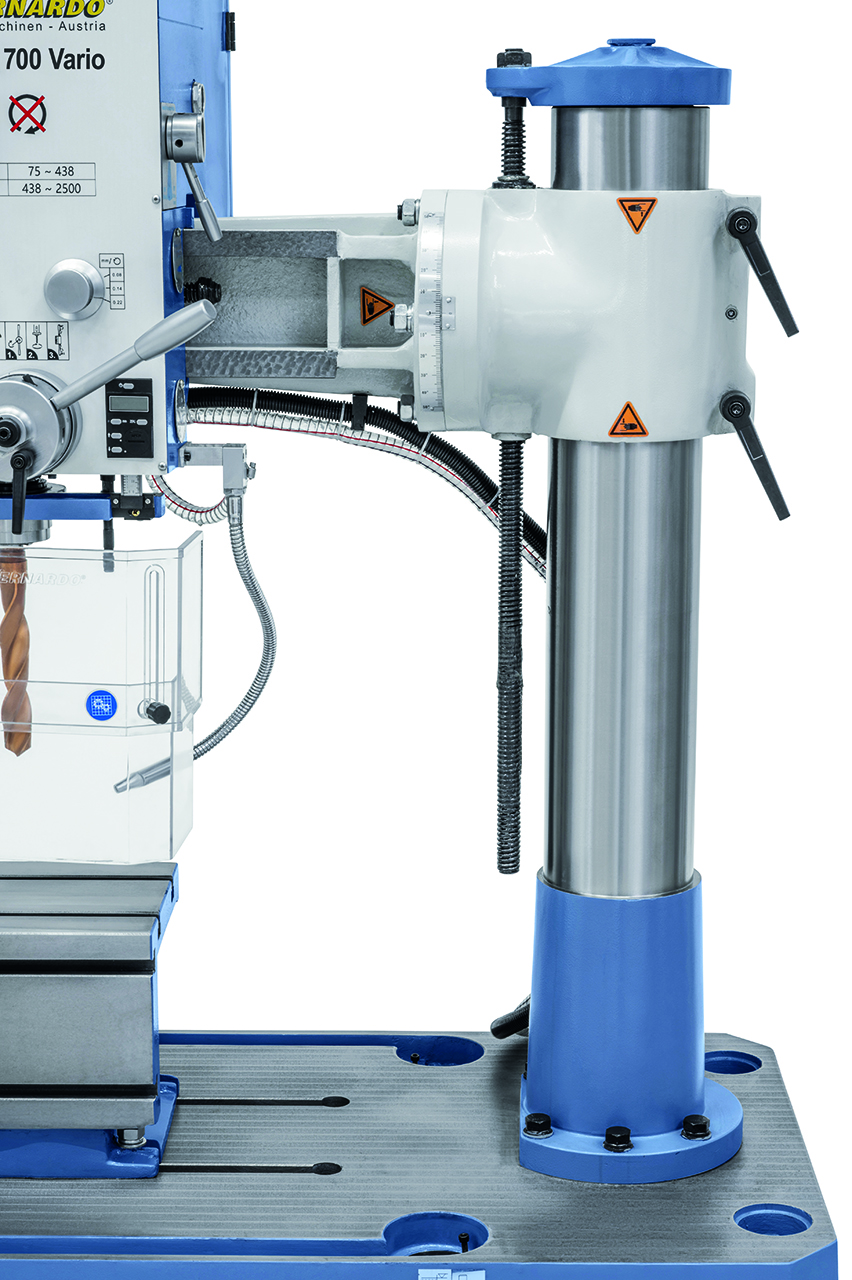

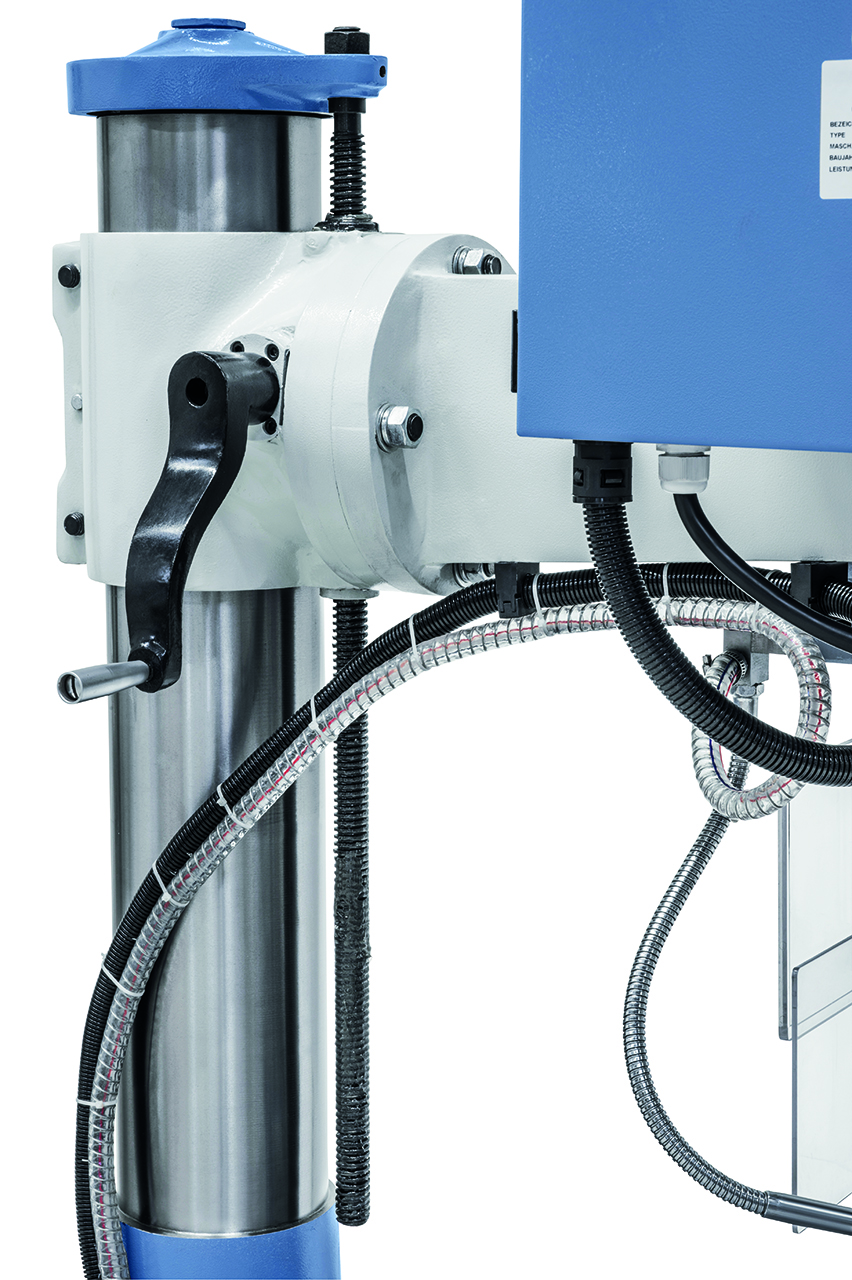

-Gute Gleitfähigkeit des Auslegers durch geschliffene Oberfläche der Außensäule

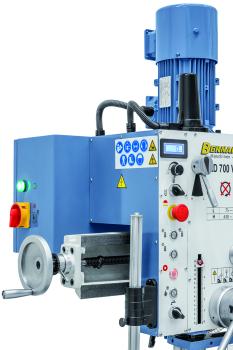

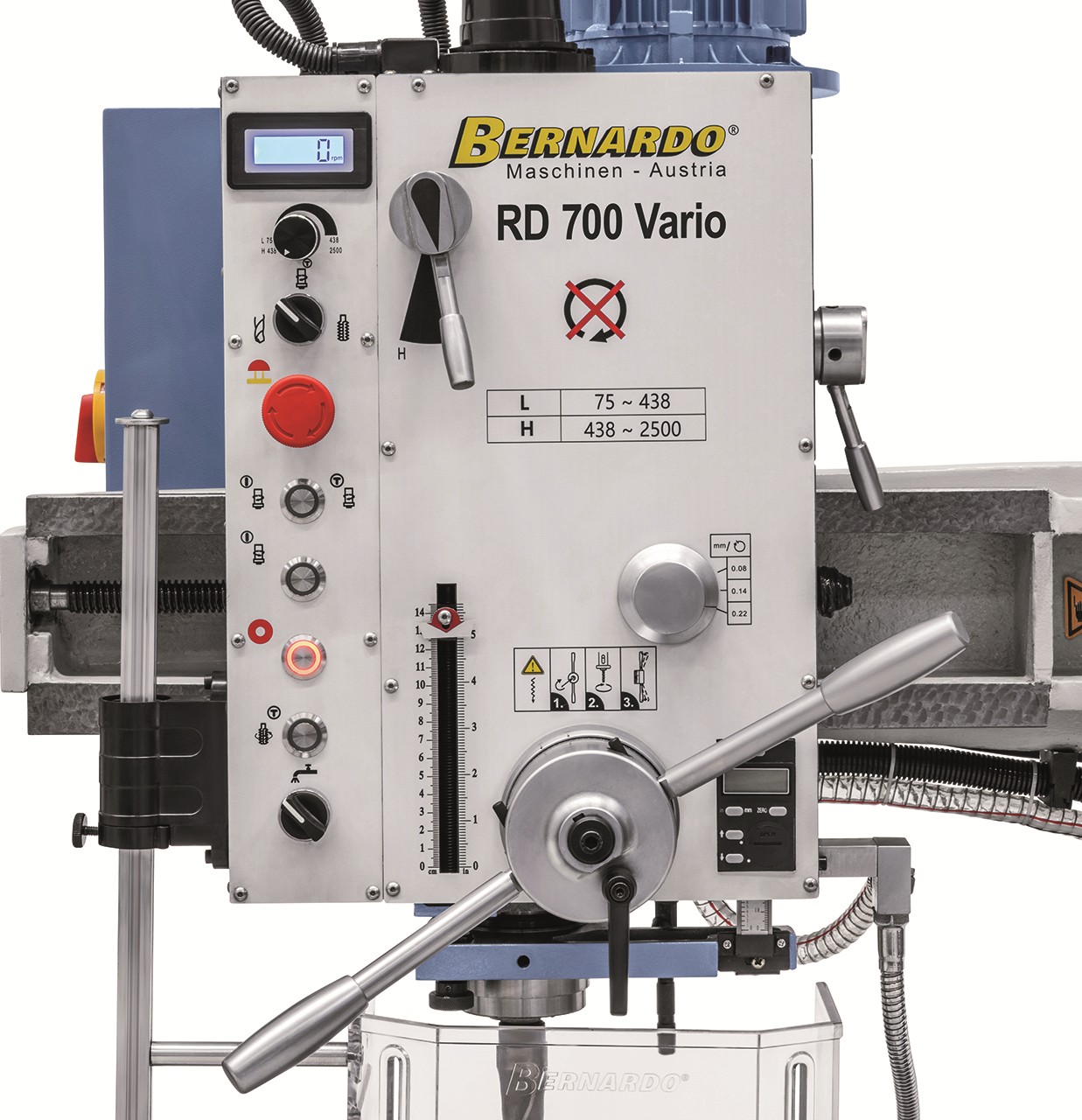

-Einfache, zentrale Bedienung an der Vorderseite der Maschine
-Optimale Schnittgeschwindigkeit durch stufenlos einstellbare Drehzahl
-Klemmung von Bohrkopf, Säule und Auslegerarm erfolgt mechanisch
-Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
Produkt-Spezifikationen
Bohrleistung max. 32 mm
Gewindeschneiden max. M22
Ausladung min./max. 300 - 700 mm
Vertikalbewegung des Auslegers 505 mm
Verfahrweg Bohrkopf (horizontal) 400 mm
Pinolenhub 130 mm
Spindeldrehzahl / 2 Stufen 75 - 438 / 438 - 2500 U/min
Spindelaufnahme MK 3
Vorschubbereich 0,08 / 0,14 / 0,22 mm/U
Abstand Spindel - Würfeltisch 0 - 430 mm
Abstand Spindel - Grundplatte 175 - 680 mm
Würfeltisch (L x B x H) 250 x 250 x 250 mm
Aufspannfläche Grundplatte 900 x 620 mm
Säulendurchmesser 150 mm

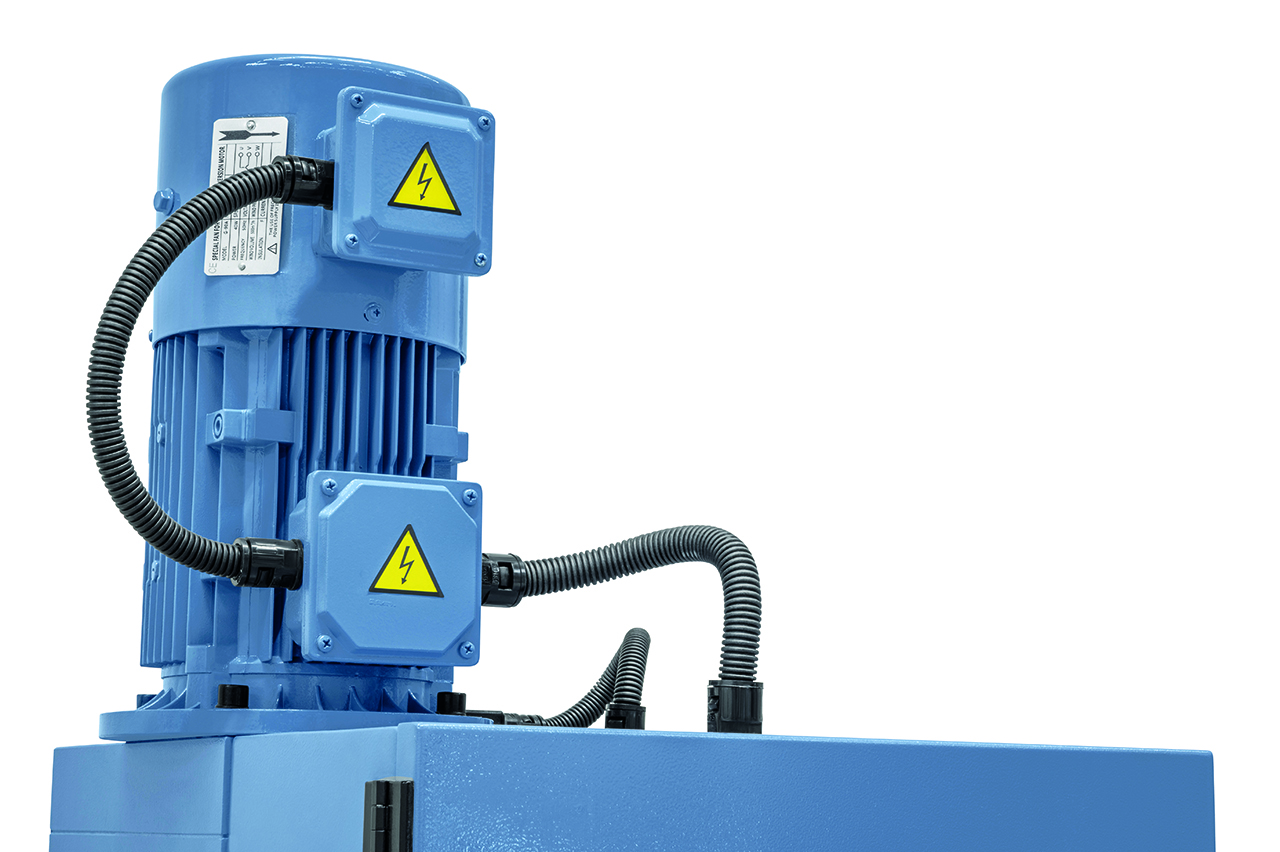

Motorleistung 1,5 kW
Maschinenabmessung (B x T x H) 1220 x 640 x 1750 (2350*) mm
Gewicht ca.* 722 kg
* mit optionalem Untergestell
Lieferumfang

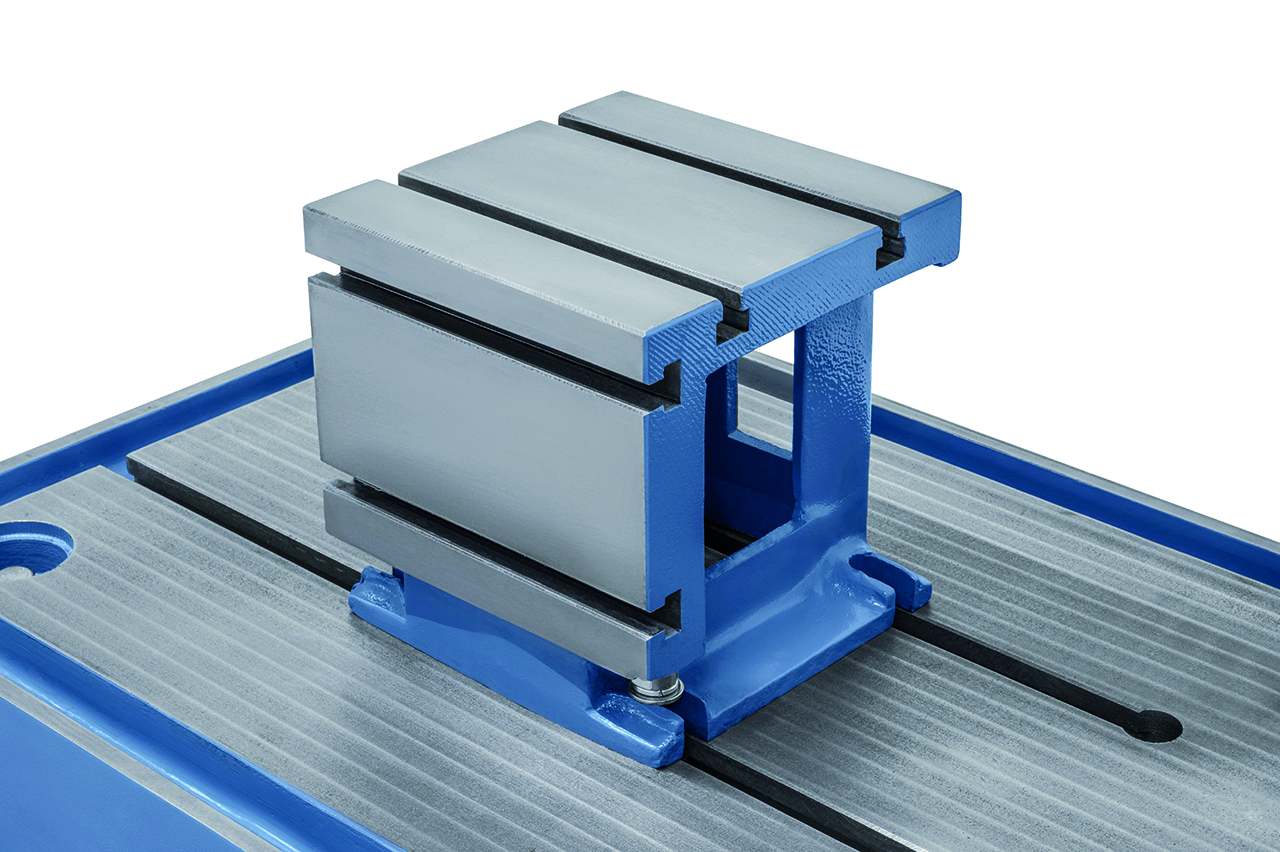

-Würfeltisch
-Zahnkranzbohrfutter 3 - 16 mm / B18
-Bohrfutterdorn MK 3 / B 18
-Reduzierhülse MK 3 / 2

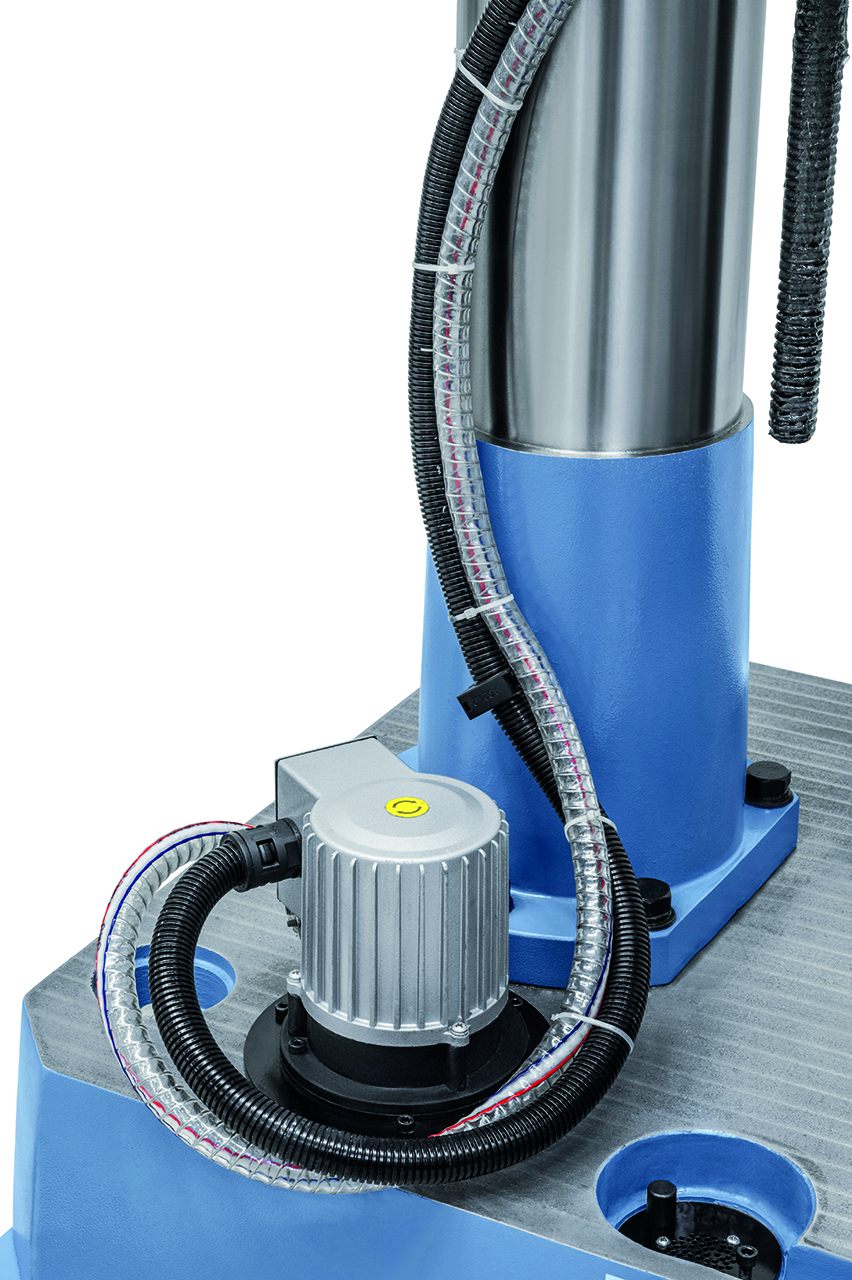

-Kühlmitteleinrichtung
-Gewindeschneideinrichtung
-Digitale Drehzahlanzeige
-Digitale Bohrtiefenanzeige
-Höhenverstellbare Schutzabdeckung
-Bedienungsschlüssel
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
