01-1330XL Bernardo Radial- und Schnellradialbohrmaschinen RD 1600 x 60 NC Vario
01-1330XL Bernardo Radial- und Schnellradialbohrmaschinen RD 1600 x 60 NC Vario
Beschreibung:Die Radialbohrmaschine RD 1600 NC ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …
Features:
Technische Spezifikation:
Lieferumfang:
Billede med drejeligt vandret bord (ekstraudstyr)
Modvægt til pinolen og energistyrekæden på bagsiden af borehovedet.
Præcisionsslebet kubebord med 5 T-notgange, inkluderet som standard i leveringsomfanget.
Alt indstillingsarbejde udføres direkte på det store berøringsfølsomme display
Ændring af rotationsretning eller til- og frakobling af spindlen udføres ved hjælp af en pilotkontakt på undersiden af borehovedet
Som standard med hydraulisk motor til fastspænding af bommen, søjlen og borehovedet.
Beschreibung:Die Radialbohrmaschine RD 1600 NC ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …
Features:
- Großdimensionierter Touchscreen für sämtliche Einstellarbeiten wie z.B. Drehzahl, Bohren / Gewindeschneiden, Höhenverstellung Ausleger, ...
- Der Pinolenvorschub erfolgt über einen hochwertigen Servomotor
- Einfache Höhenverstellung des Auslegerarms über Hubmotor, die Position der Spindel bleibt unverändert, ideal für Serienarbeiten
- Elektronisch einstellbare Bohrtiefe inkl. Überprüfung des Eingabewerts
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl kann direkt am Display abgelesen werden
- Anzeige der Maßeinheiten wahlweise mm oder inch
- Führungsbahnen am Ausleger gehärtet und geschliffen
- Gewichtsausgleich der Pinole durch Gegengewicht
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
Technische Spezifikation:
Bohrleistung max. | 60 mm |
Gewindeschneiden max. | M45 |
Ausladung min./max. | 350 - 1600 mm |
Vertikalbewegung des Auslegers | 585 mm |
Verfahrweg Bohrkopf (horizontal) | 1250 mm |
Pinolenhub | 315 mm |
Spindelaufnahme | MK 5 |
Spindeldrehzahl | 38 - 275, 275 - 2000 U/min |
Vorschubbereich | 0 - 300 mm/min |
Abstand Spindel / Würfeltisch | 165 - 750 mm |
Abstand Spindel / Grundplatte | 665 - 1250 mm |
Aufspannfläche Grundplatte | 1740 x 980 mm |
Würfeltisch (L x B x H) | 750 x 500 x 500 mm |
Motorleistung | 4,0 kW |
Maschinenabmessung (B x T x H) | 2490 x 1050 x 2780 mm |
Gewicht ca. | 3800 kg |
Lieferumfang:
- Würfeltisch
- Bohrfutterdorn
- Reduzierhülsen MK 5/4, MK 4/3, MK 3/2
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Touchscreen
- Servomotor für Pinolenvorschub
- Frequenzumrichter
- Hubmotor
- Hydraulikmotor
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug

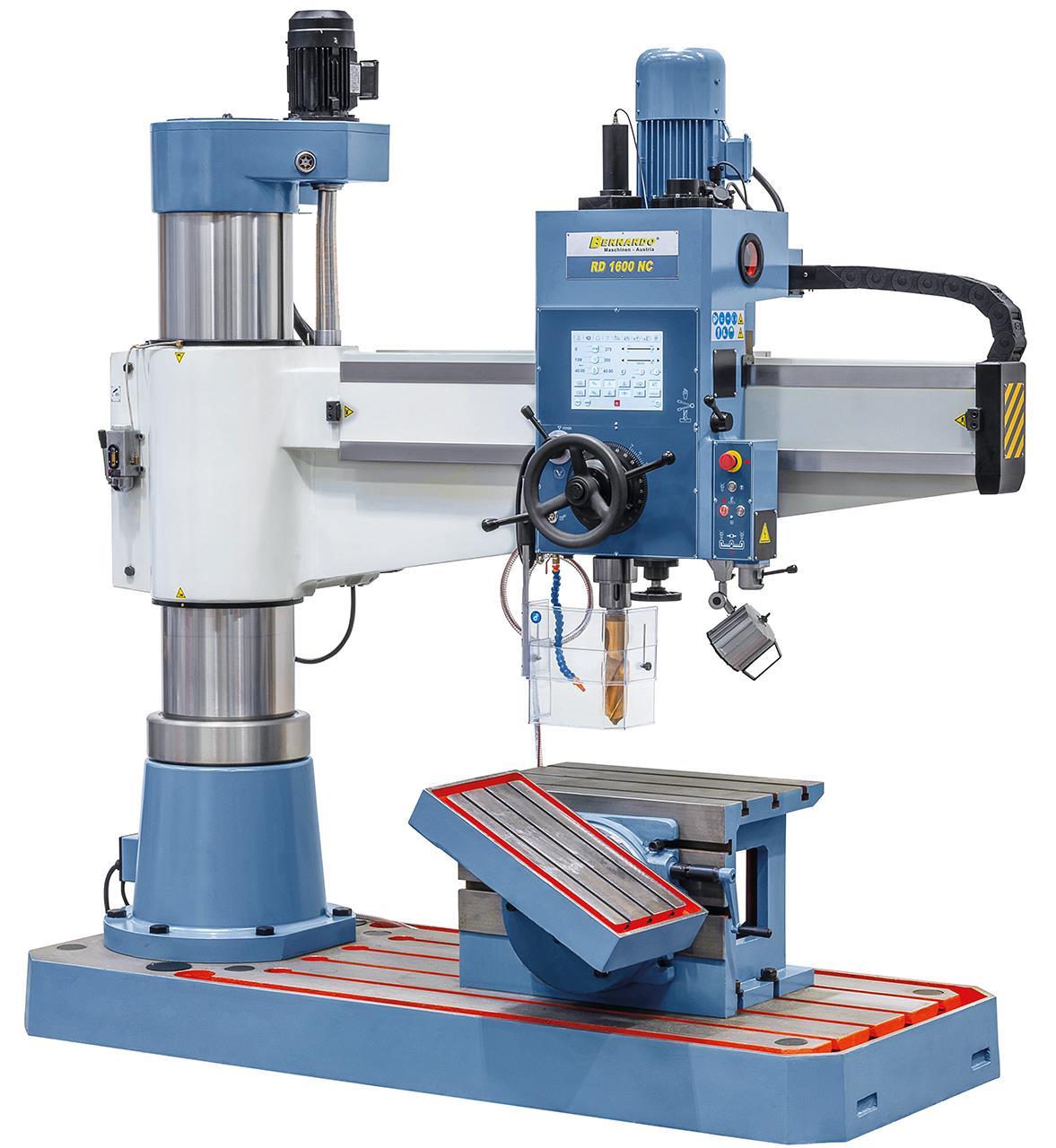

Billede med drejeligt vandret bord (ekstraudstyr)

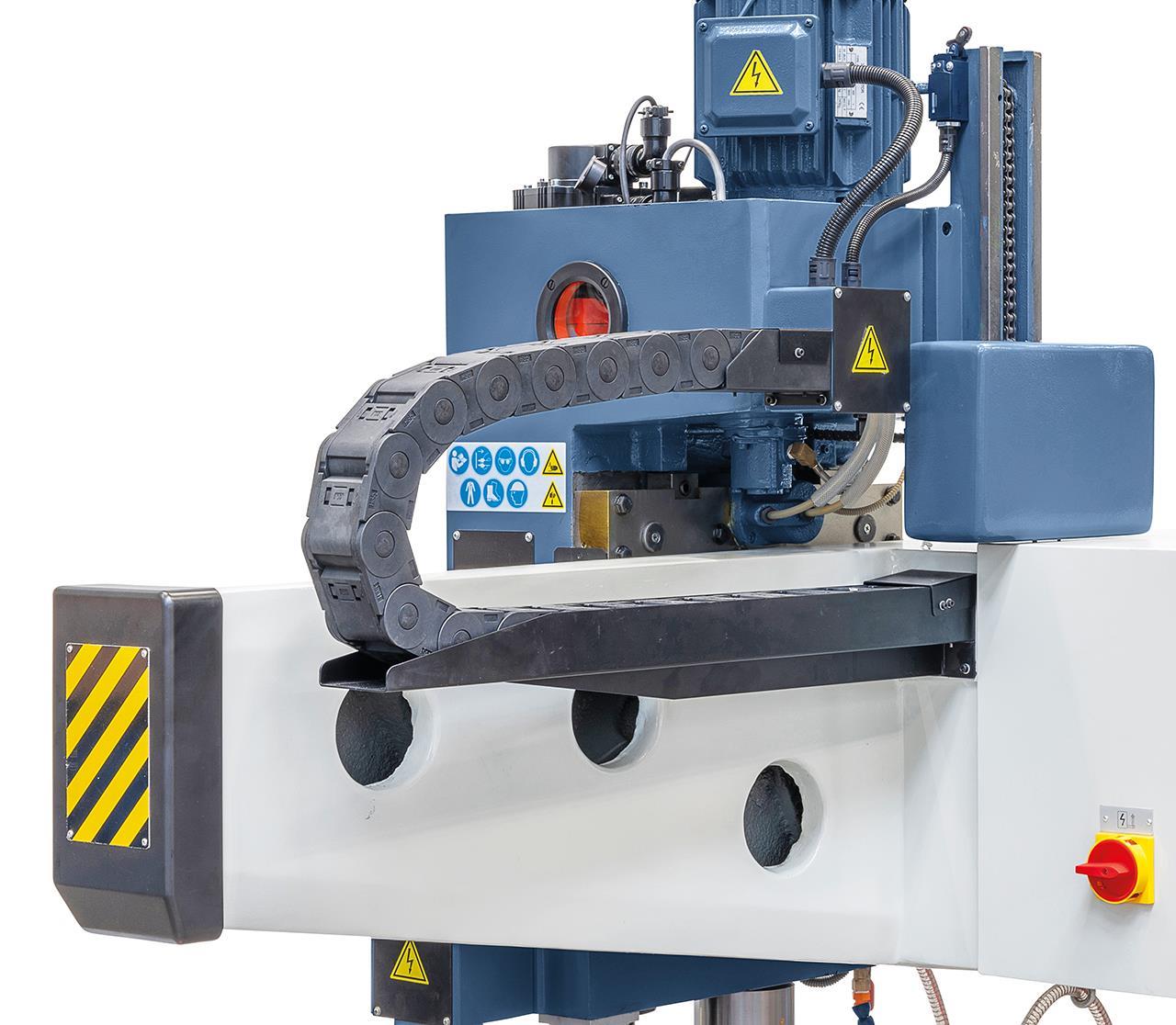

Modvægt til pinolen og energistyrekæden på bagsiden af borehovedet.

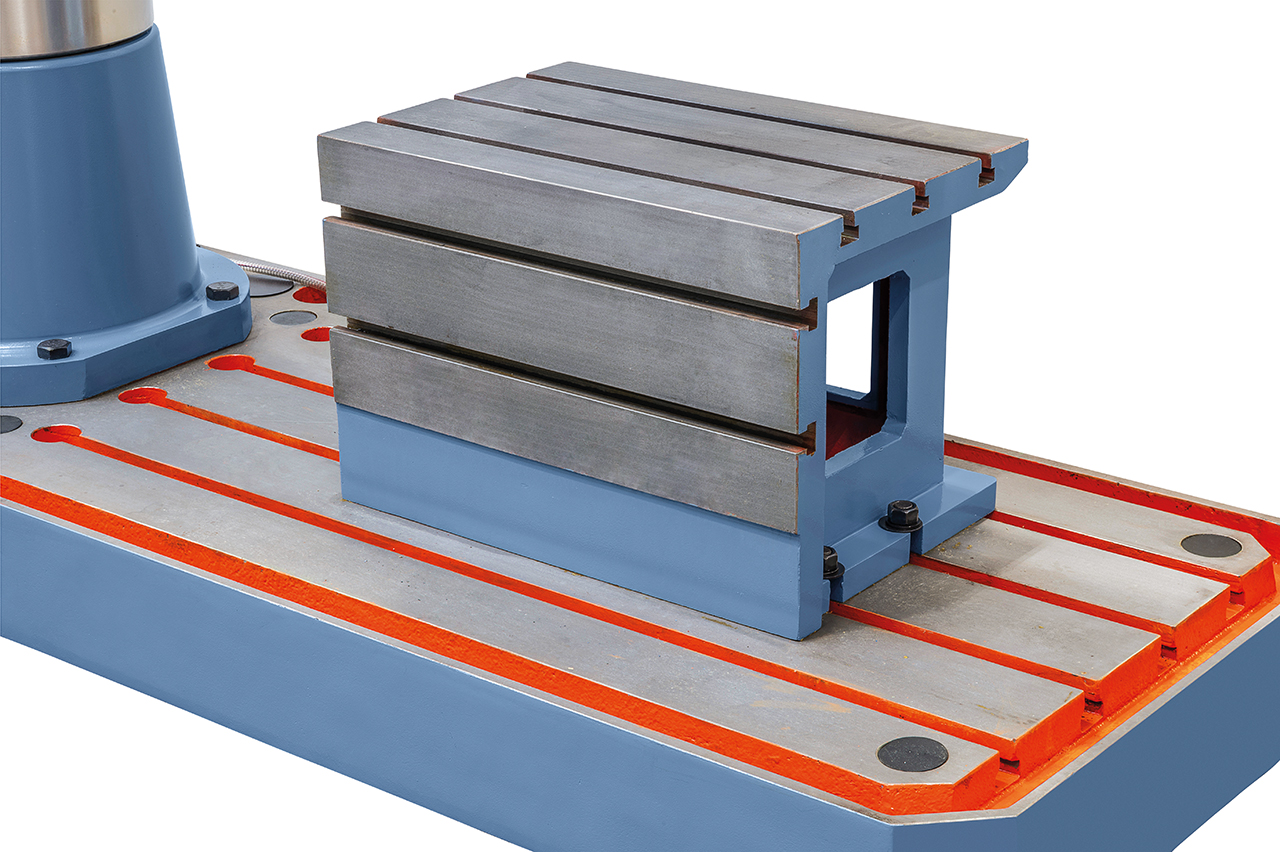

Præcisionsslebet kubebord med 5 T-notgange, inkluderet som standard i leveringsomfanget.
Alt indstillingsarbejde udføres direkte på det store berøringsfølsomme display
Ændring af rotationsretning eller til- og frakobling af spindlen udføres ved hjælp af en pilotkontakt på undersiden af borehovedet
Som standard med hydraulisk motor til fastspænding af bommen, søjlen og borehovedet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
