01-1331XL Bernardo Radial- und Schnellradialbohrmaschinen RD 1600 x 50
01-1331XL Bernardo Radial- und Schnellradialbohrmaschinen RD 1600 x 50
Beschreibung:Die Radialbohrmaschine RD 1600 x 50 wurde speziell zum wirtschaftlichen Bearbeiten von großdimensionierten Einzelstücken und Kleinserien mit hoher Präzision konzipiert. Durch die hohe Leistungsfähigkeit, die einfache Bedienung sowie einer Vielzahl an Einsatzmöglichkeiten eignet sich dieses Modell für den Maschinenbau, in Reparaturbetrieben und mechanischen Werkstätten.
Features:
Technische Spezifikation:
Lieferumfang:
Übersichtlich angebrachte Bedienelemente, die Klemmung des Bohrkopfes erfolgt direkt am Handrad.
Die Einstellung der gewünschten Drehzahl bzw. des Vorschubs an der Unterseite des Bohrkopfes
Präzisionsgelagerte Spindel für exakte Arbeitsergebnisse, Würfeltisch und Kühlmitteleinrichtung im Lieferumfang enthalten.
Serienmäßiger Hydraulikmotor für die Klemmung des Auslegerarms und des Bohrkopfs
Beschreibung:Die Radialbohrmaschine RD 1600 x 50 wurde speziell zum wirtschaftlichen Bearbeiten von großdimensionierten Einzelstücken und Kleinserien mit hoher Präzision konzipiert. Durch die hohe Leistungsfähigkeit, die einfache Bedienung sowie einer Vielzahl an Einsatzmöglichkeiten eignet sich dieses Modell für den Maschinenbau, in Reparaturbetrieben und mechanischen Werkstätten.
Features:
- Großdimensionierte Grundplatte, ideal zum Bearbeiten von großen Werkstücken
- Dickwandige, geschliffene Säule für erhöhte Gleiteigenschaft des Auslegers
- Auslegerarm und Bohrkopf mit unabhängiger hydraulischer Klemmung
- Einfache Höhenverstellung des Auslegerarms über Hubmotor
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
- Gehärtete und geschliffene Zahnräder, im Ölbad laufend
- Gute Gleitfähigkeit des Bohrkopfes am Ausleger durch geschliffene Oberfläche
Technische Spezifikation:
| Bohrleistung max. | 50 mm |
| Gewindeschneiden max. | M42 |
| Ausladung min./max. | 350 – 1590 mm |
| Vertikalbewegung des Auslegers | 590 mm |
| Verfahrweg Bohrkopf (horizontal) | 1240 mm |
| Pinolenhub | 320 mm |
| Spindelaufnahme | MK 5 |
| Spindeldrehzahl | (16) 25 - 2000 U/min |
| Vorschubbereich | (16) 0,04 – 3,2 mm/U |
| Abstand Spindel - Würfeltisch | 150 - 740 mm |
| Abstand Spindel - Grundplatte | 645 - 1240 mm |
| Aufspannfläche Grundplatte | 1600 x 980 mm |
| Würfeltisch (L x B x H) | 620 x 490 x 495 mm |
| Motorleistung | 4,0 kW |
| Maschinenabmessung (B x T x H) | 2450 x 980 x 2840 mm |
| Gewicht ca. | 3500 kg |
Lieferumfang:
- Würfeltisch
- Reduzierhülsen MK 5/4, MK 4/3, MK3/2
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Hubmotor
- Hydraulikmotor
- Bedienwerkzeug
- Höhenverstellbare Schutzabdeckung

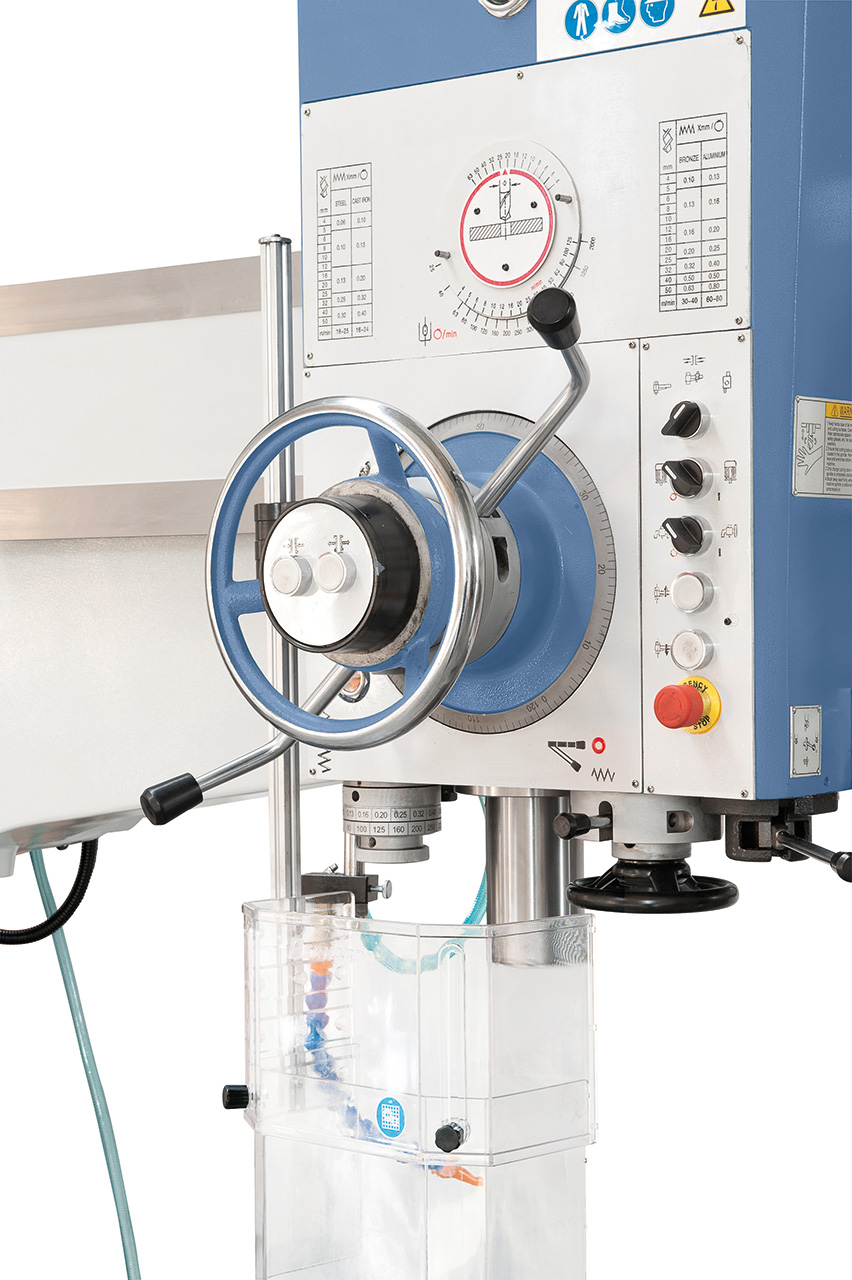

Übersichtlich angebrachte Bedienelemente, die Klemmung des Bohrkopfes erfolgt direkt am Handrad.

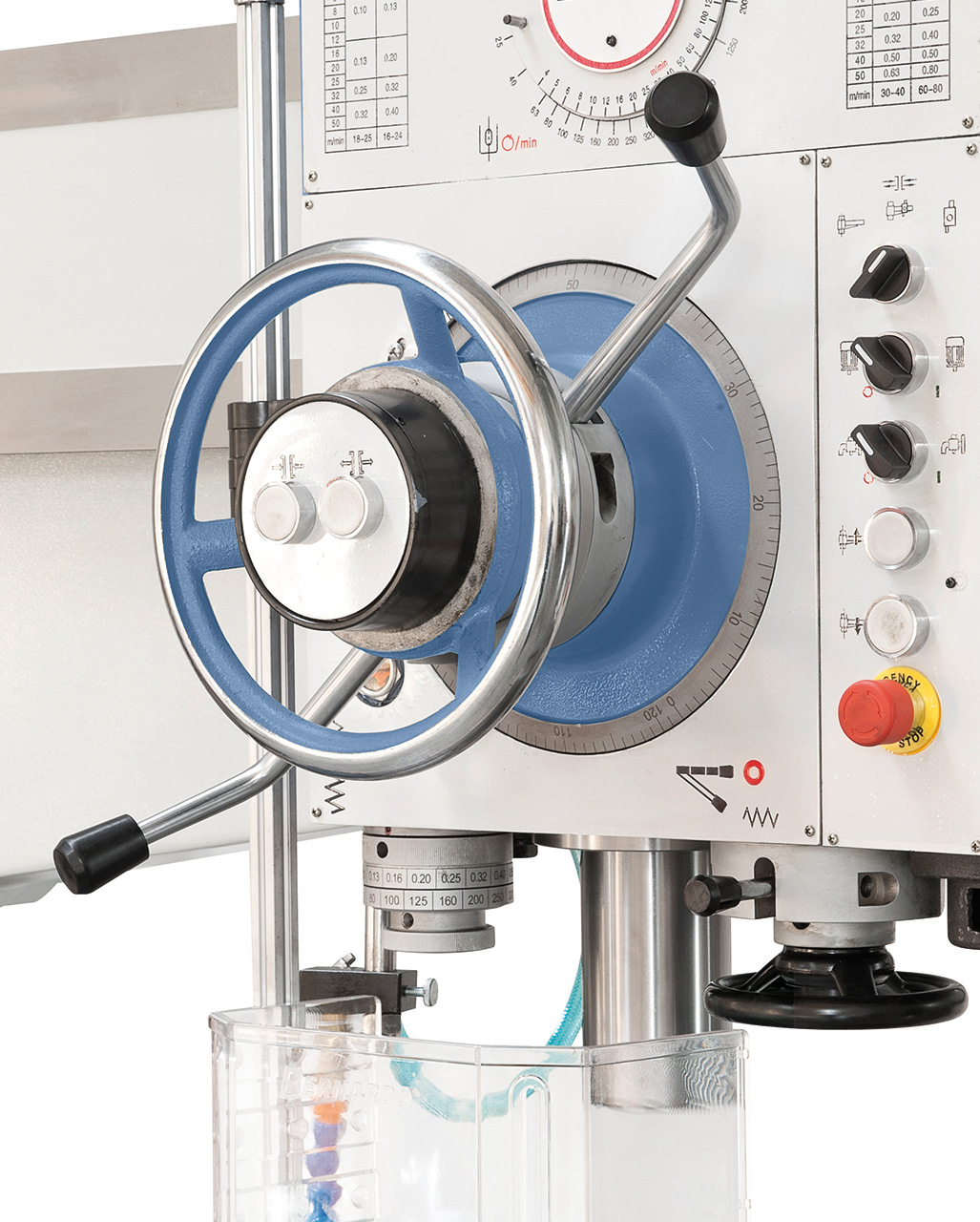

Die Einstellung der gewünschten Drehzahl bzw. des Vorschubs an der Unterseite des Bohrkopfes
Präzisionsgelagerte Spindel für exakte Arbeitsergebnisse, Würfeltisch und Kühlmitteleinrichtung im Lieferumfang enthalten.

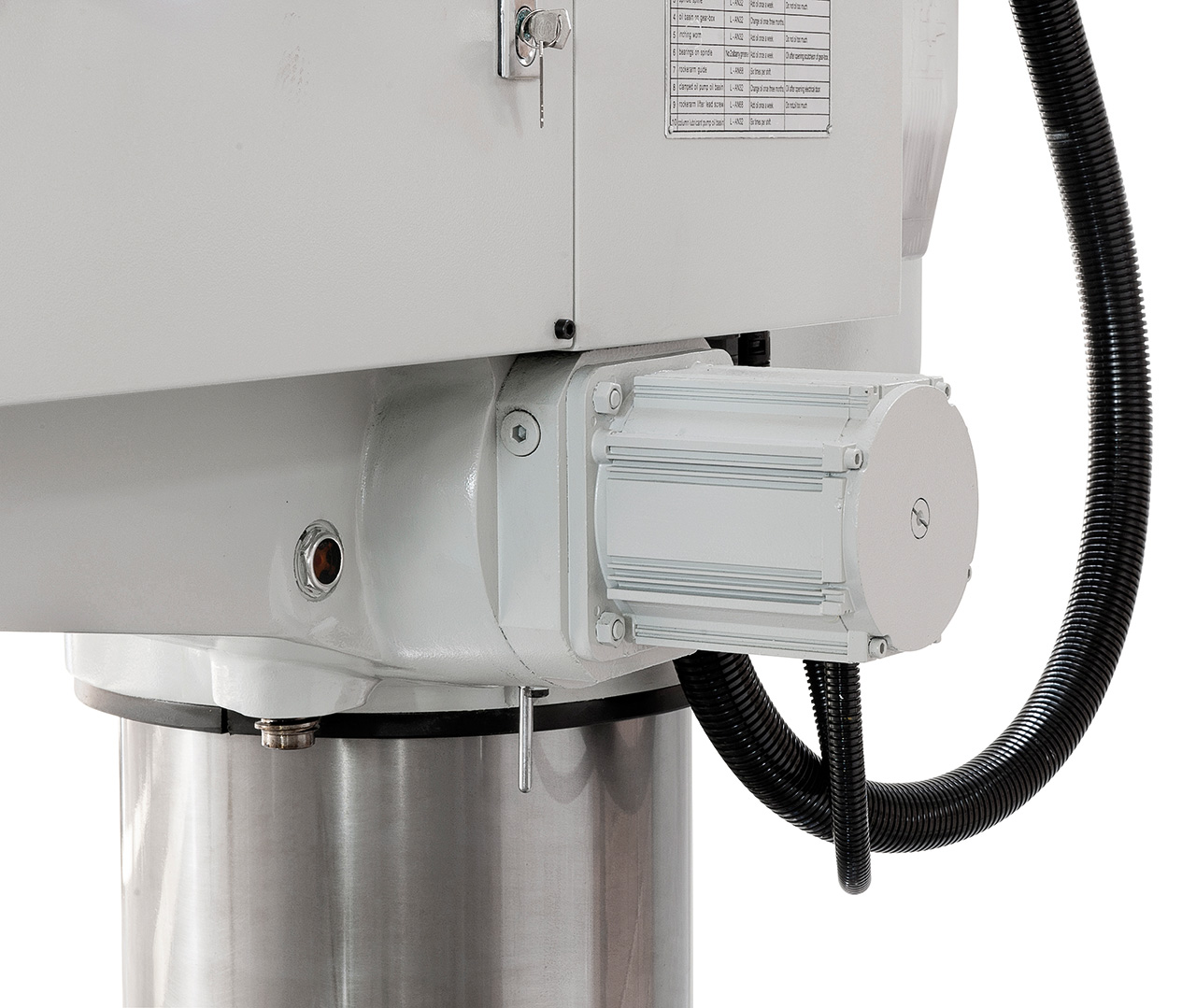

Serienmäßiger Hydraulikmotor für die Klemmung des Auslegerarms und des Bohrkopfs
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
