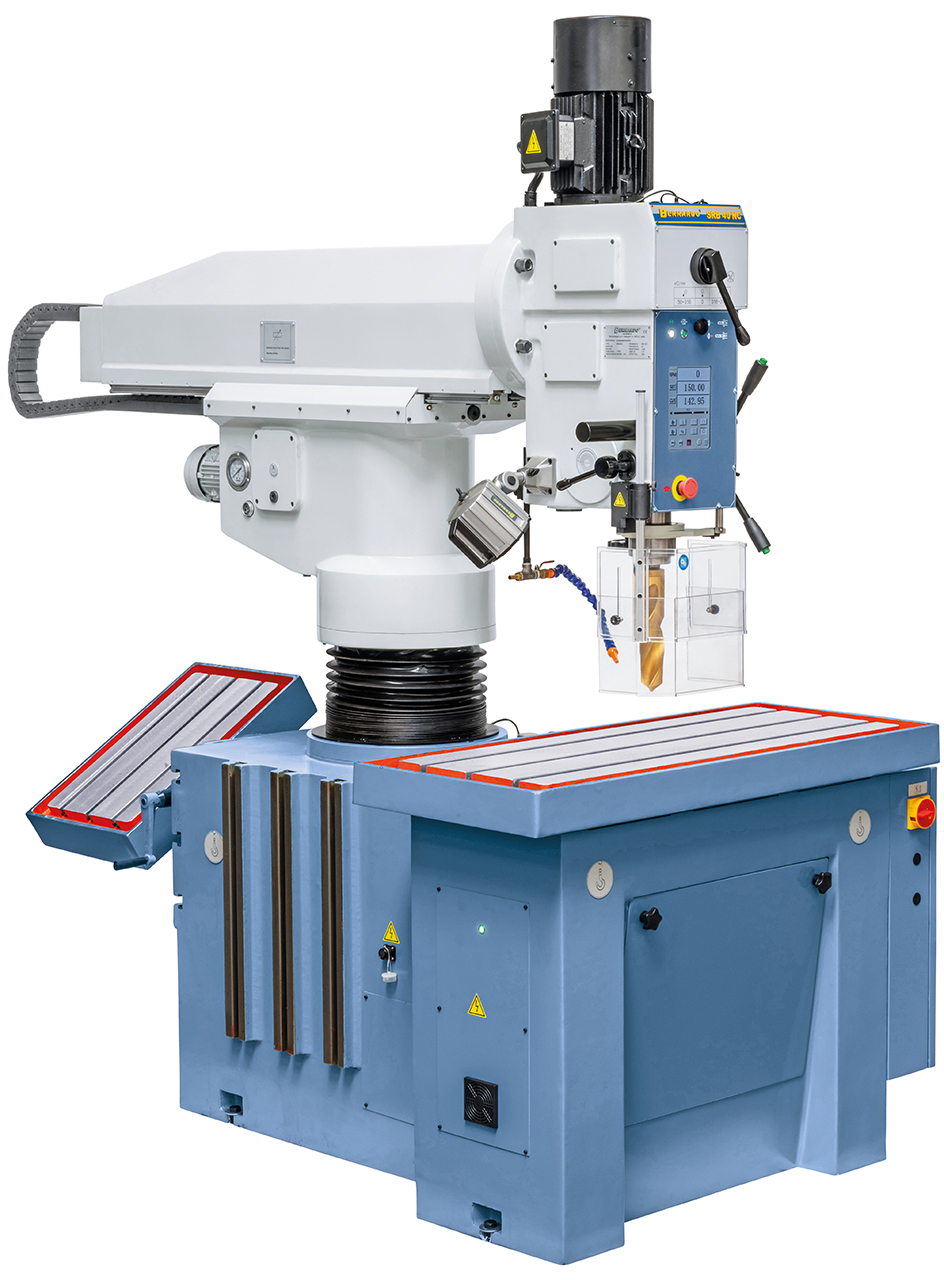

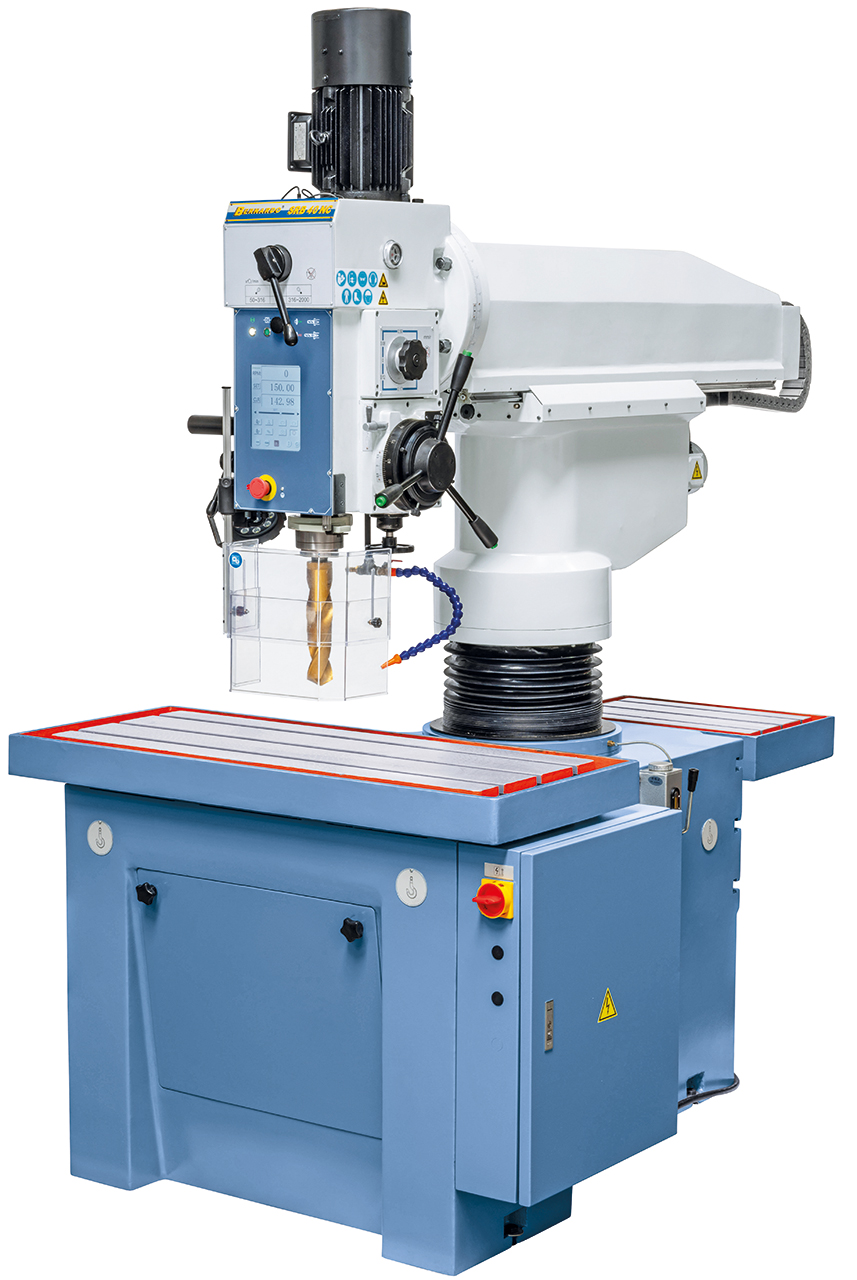

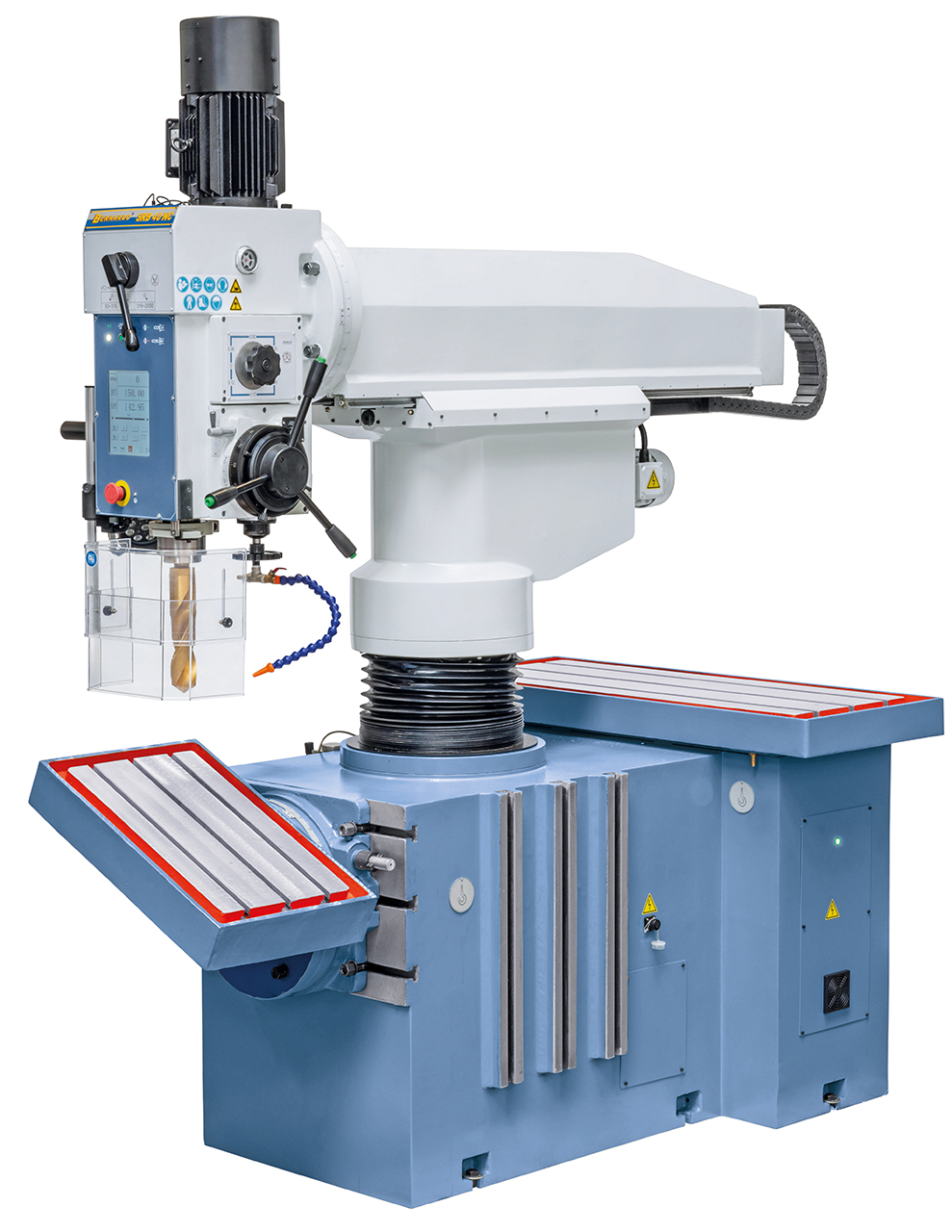

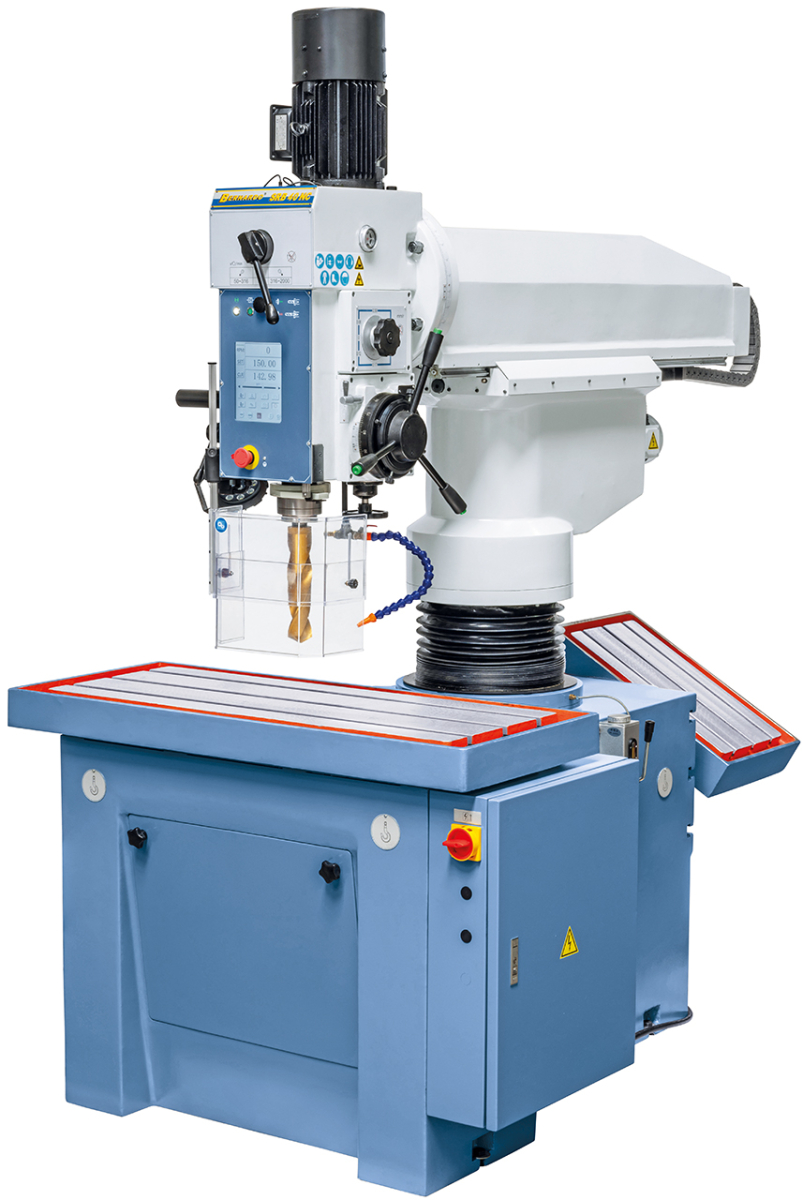

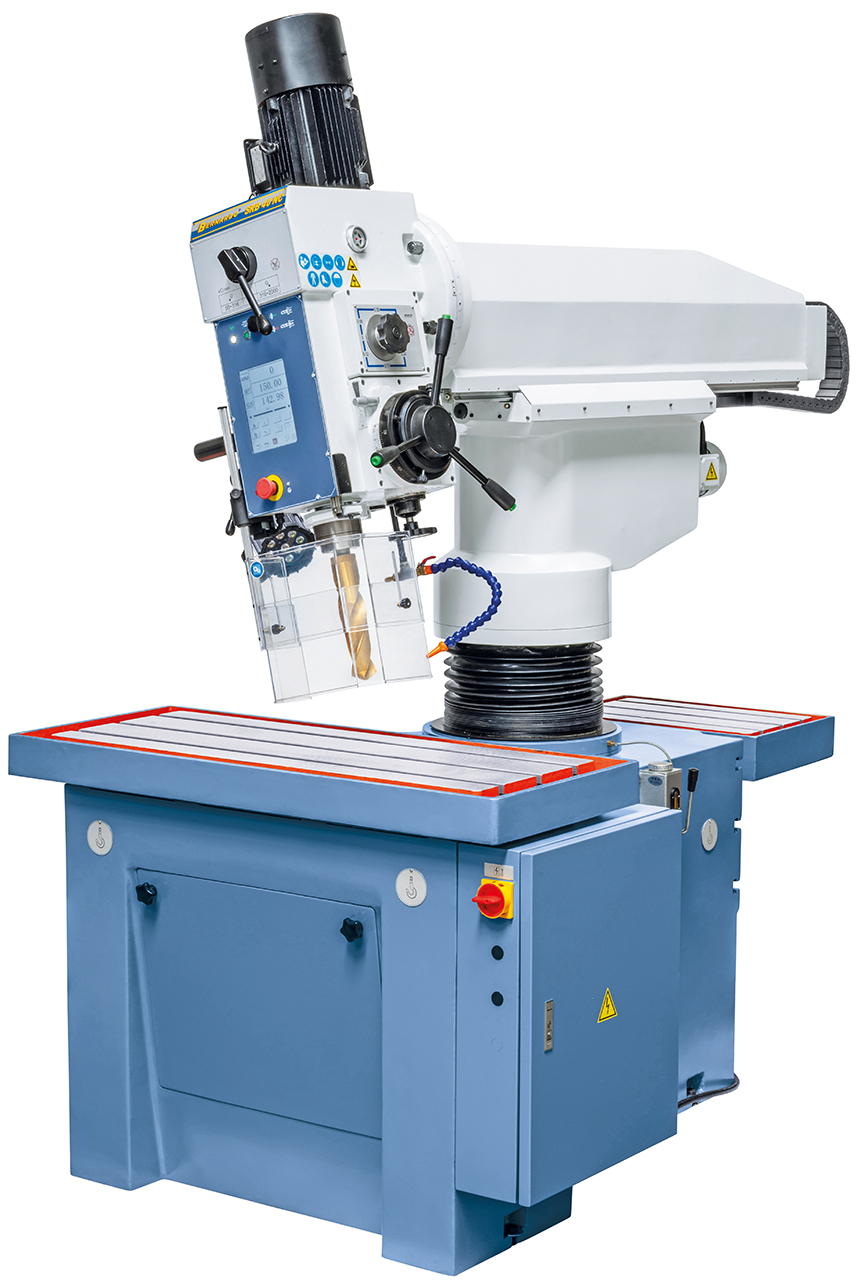

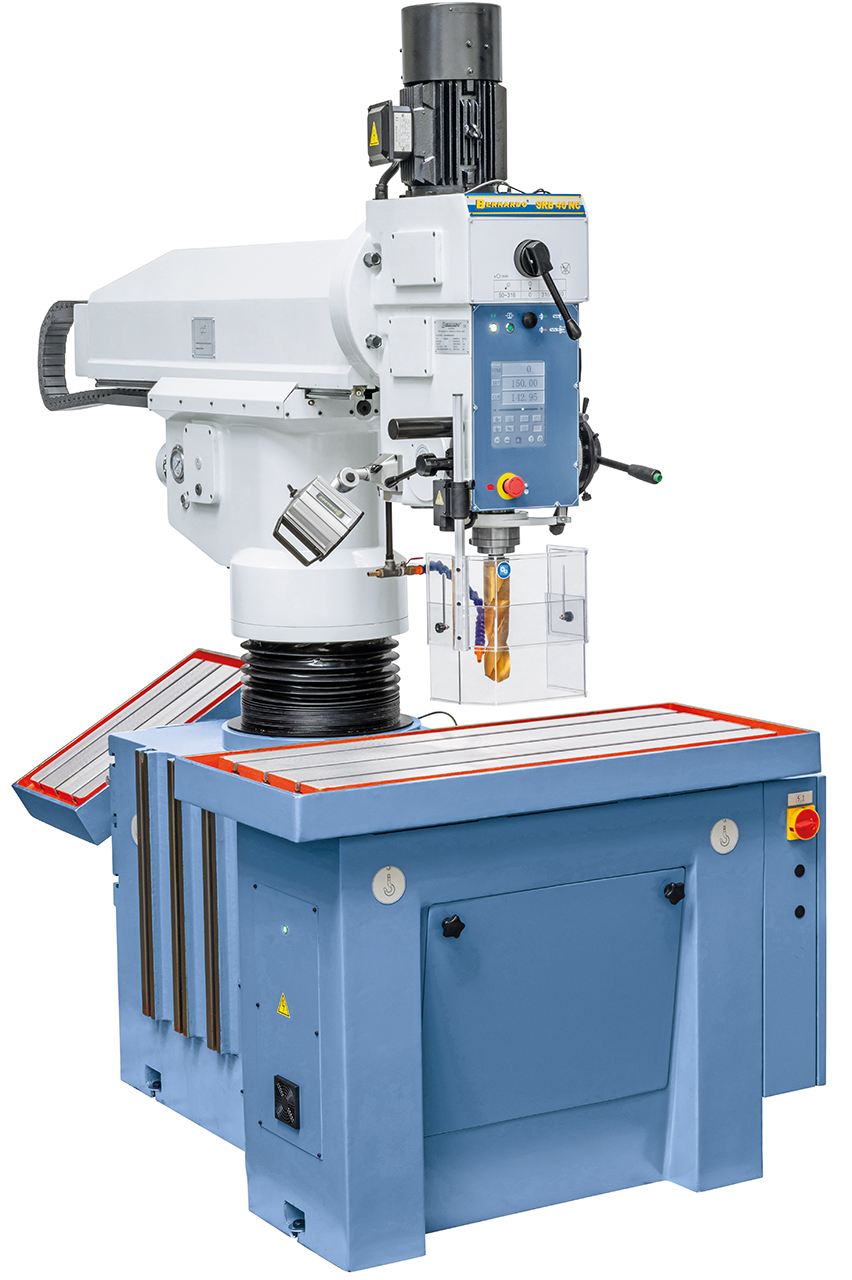

Beschreibung:Die Schnellradialbohrmaschine SRB 40 NC wurde speziell zum wirtschaftlichen Bearbeiten von großdimensionierten Einzelstücken und Kleinserien mit hoher Präzision konzipiert. Die konstruktionsbedingte Bauform ergibt eine Vielzahl an Einsatzmöglichkeiten im Maschinenbau, Reparaturbetrieben, mechanischen Werkstätten und Produktionswerkstätten.
Features:
Technische Spezifikation:
Lieferumfang:
Efficacité accrue grâce à la tête inclinable à +/- 90° et aux diverses solutions de bridage des pièces. Cette machine permet également d‘effectuer des opérations de fraisage légères
Tous les travaux de réglage s’effectuent directement sur l’écran tactile de grande dimension
6 vitesses de descente automatique de broche par embrayage électromagnétique
Possibilités d‘utilisation étendues grâce à la table horizontale inclinable de -50° à +50°
Table au sol en standard pour l‘usinage des pièces volumineuses
Guidage linéaire de qualité assurant un déplacement aisé de la tête de perçage
Beschreibung:Die Schnellradialbohrmaschine SRB 40 NC wurde speziell zum wirtschaftlichen Bearbeiten von großdimensionierten Einzelstücken und Kleinserien mit hoher Präzision konzipiert. Die konstruktionsbedingte Bauform ergibt eine Vielzahl an Einsatzmöglichkeiten im Maschinenbau, Reparaturbetrieben, mechanischen Werkstätten und Produktionswerkstätten.
Features:
- Eine Vielzahl an Spann- und Bearbeitungsmöglichkeiten durch die konstruktionsbedingte Bauweise
- Elektromotorische Höhenverstellung des Bohrkopfes ohne Verstellung der Bohrposition, ideal zum Tieflochbohren

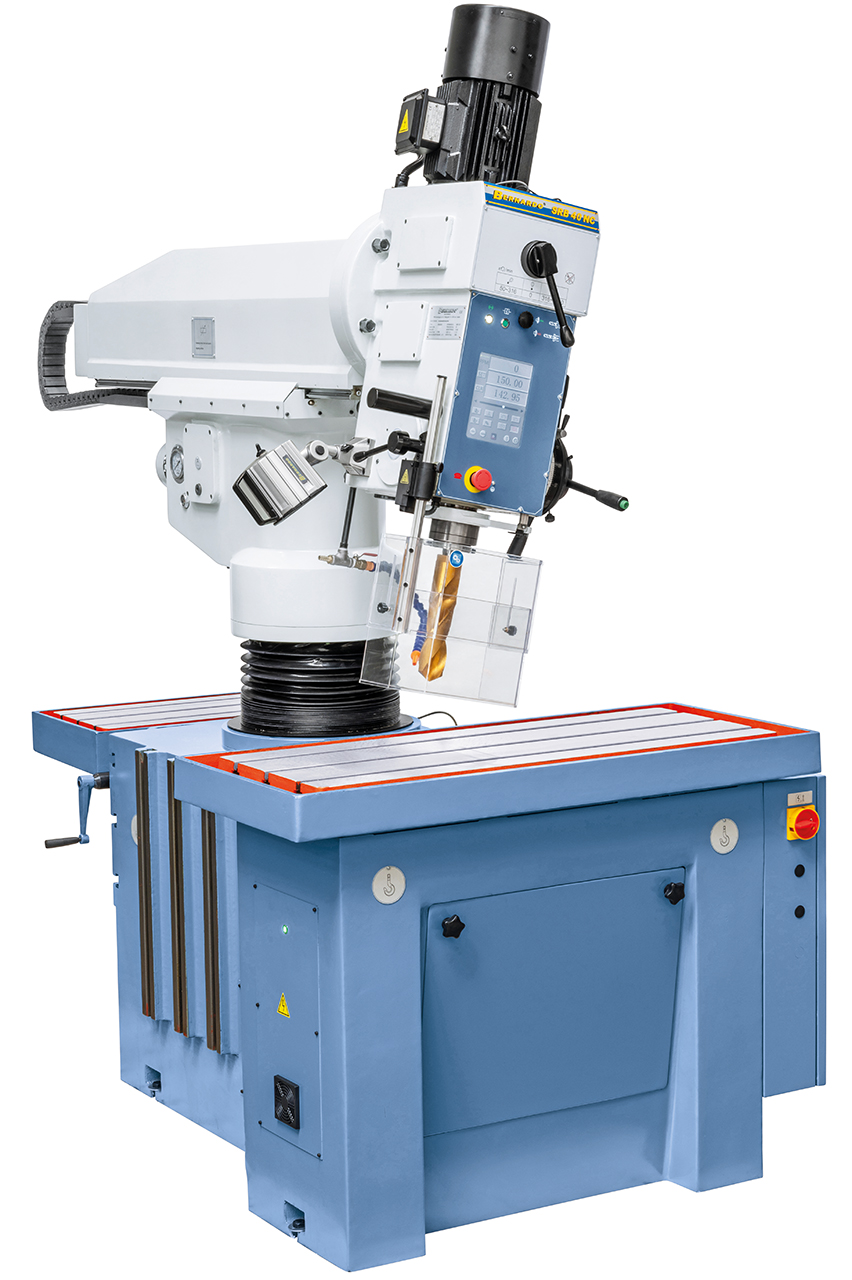

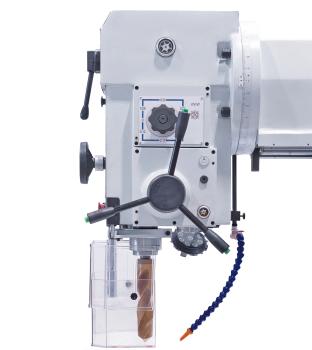

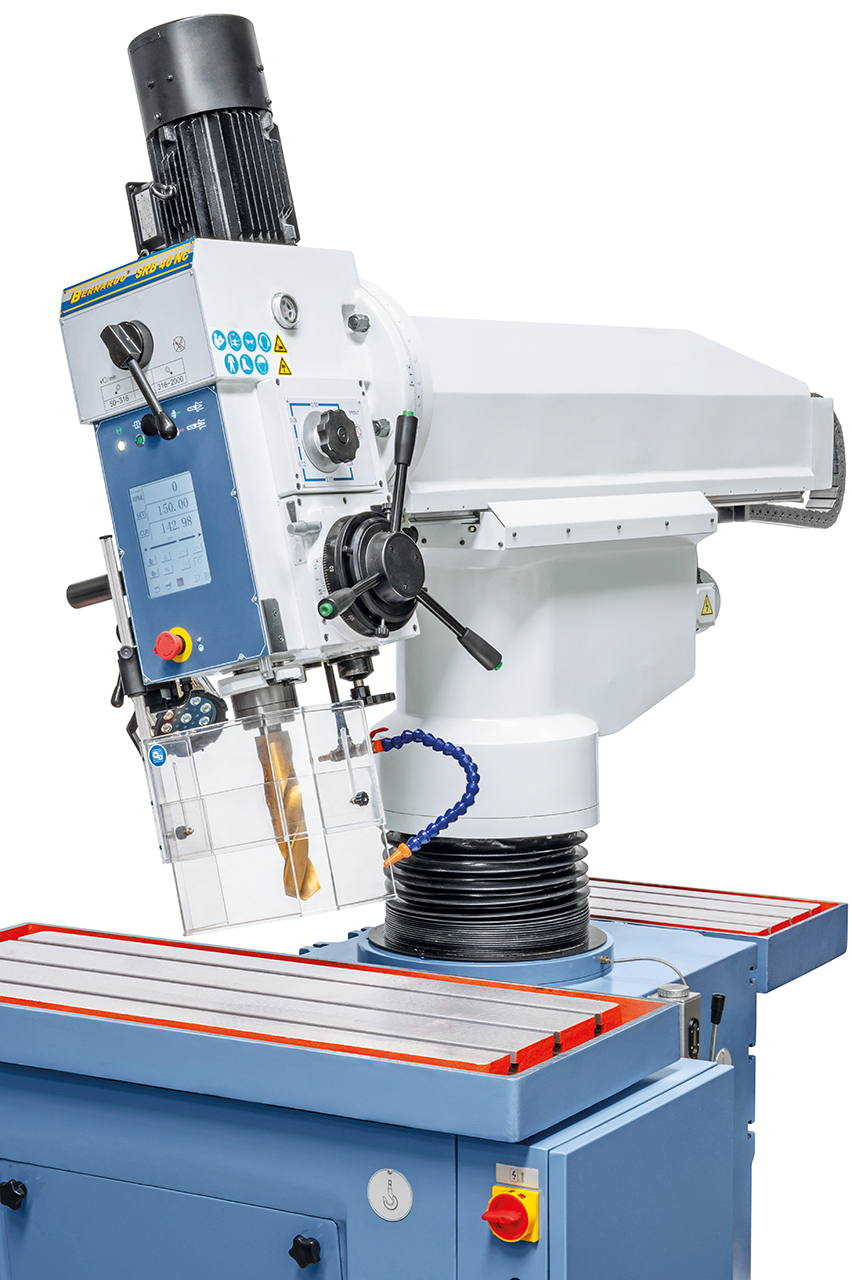

- Bohrkopf 180° schwenkbar, Ausleger vor-zurück verschiebbar und horizontal schwenkbar

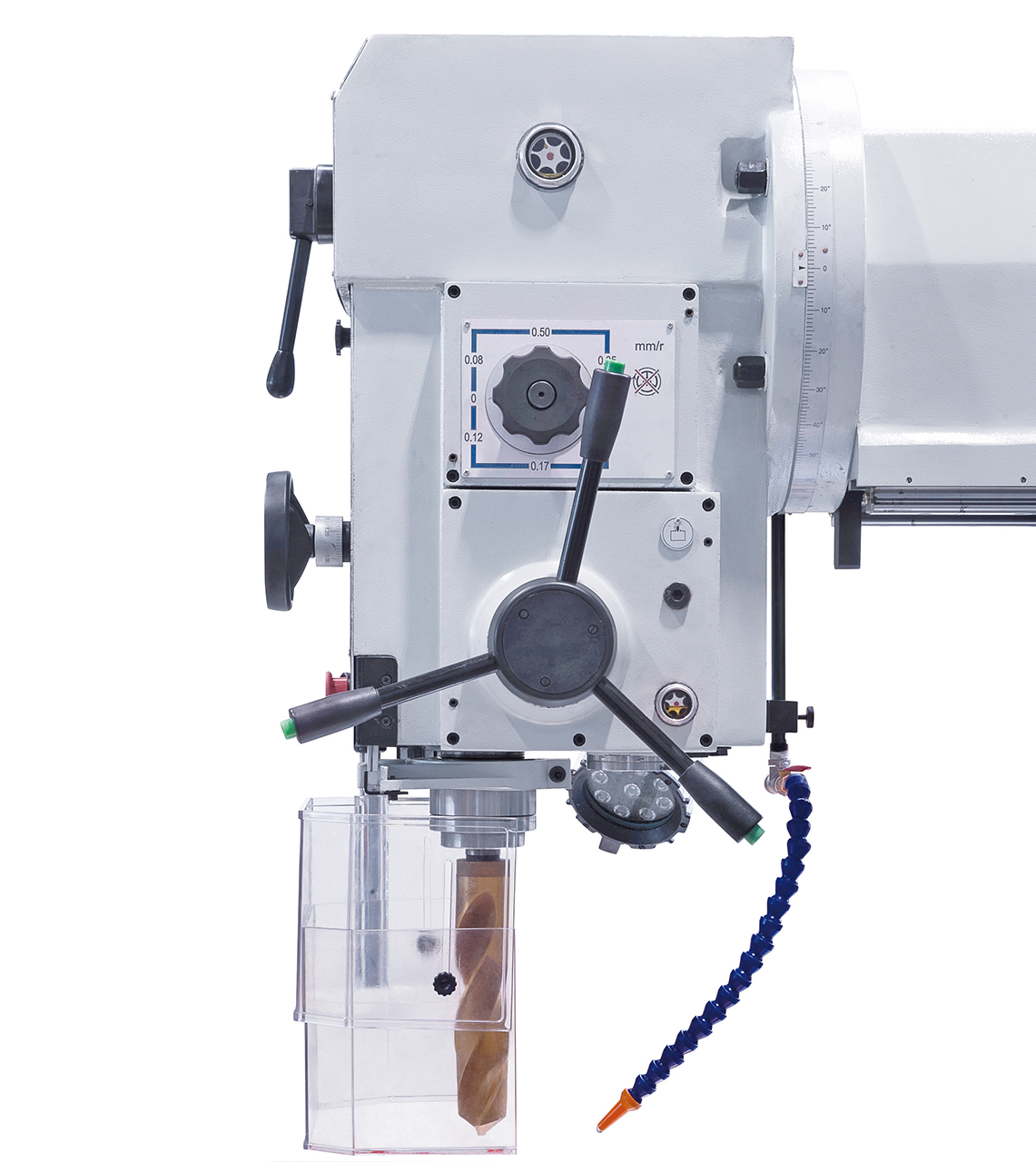

- Gewindeschneideinrichtung und 6 automatische Bohrvorschübe in der Grundausstattung enthalten
- Großdimensionierte Tischfläche (1195 x 500 mm) zum gleichzeitigen Aufspannen mehrerer Werkstücke
- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten

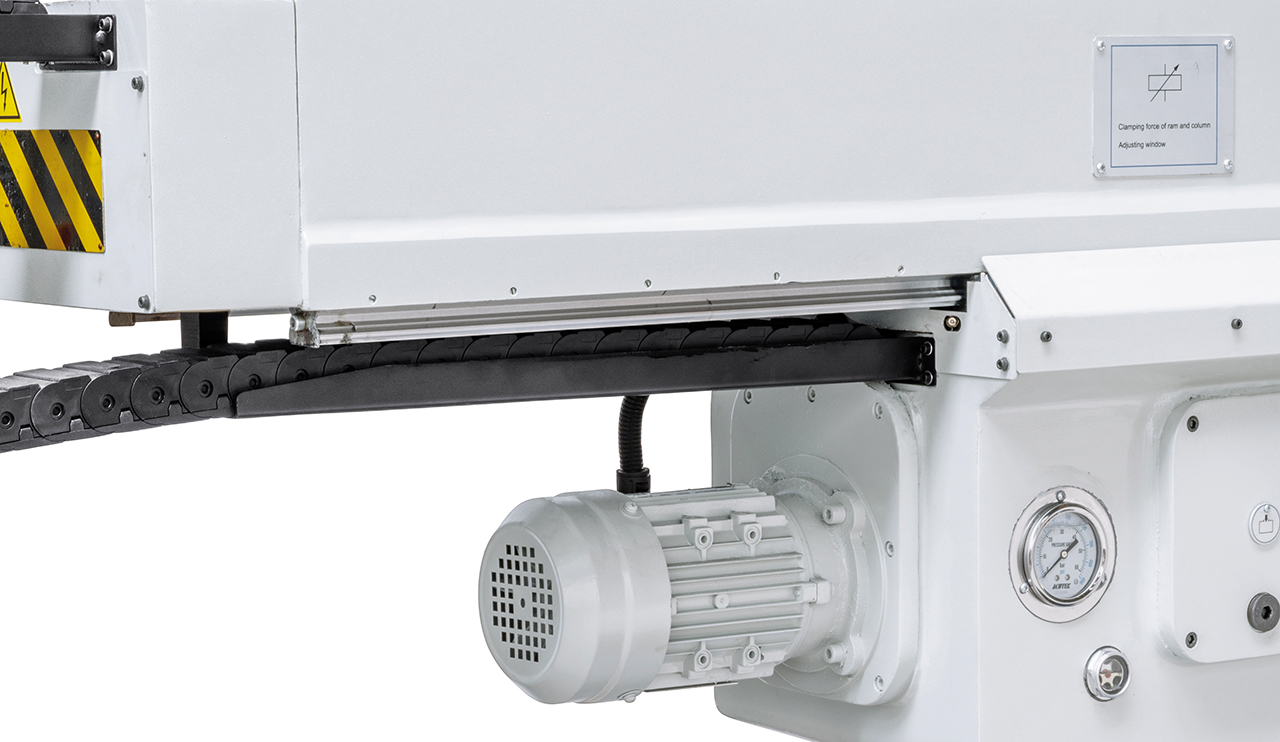

- Schnelles Einrichten des Bohrkopfes auf das Werkstück, die Klemmung erfolgt hydraulisch
- Stark verrippte Säule gewährleistet eine große Starrheit des Auslegers

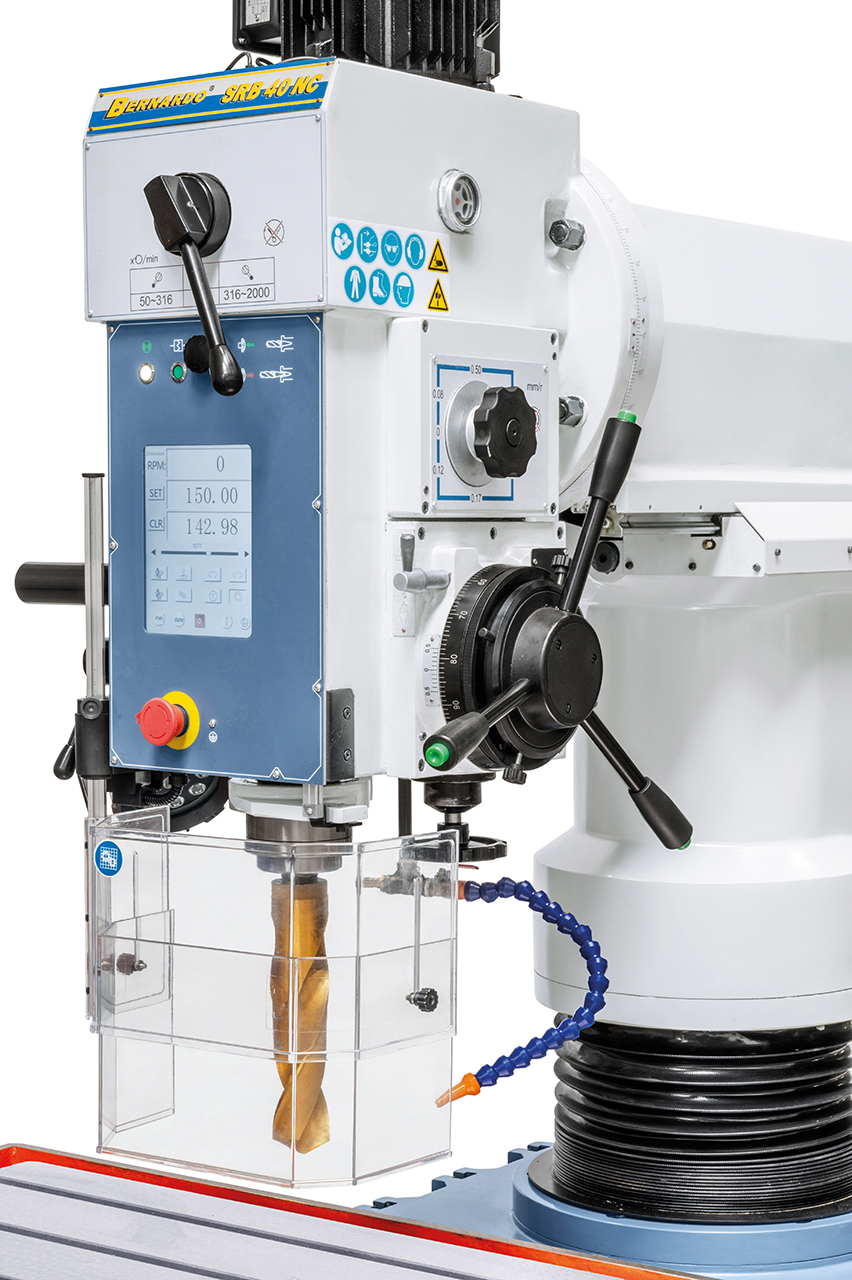

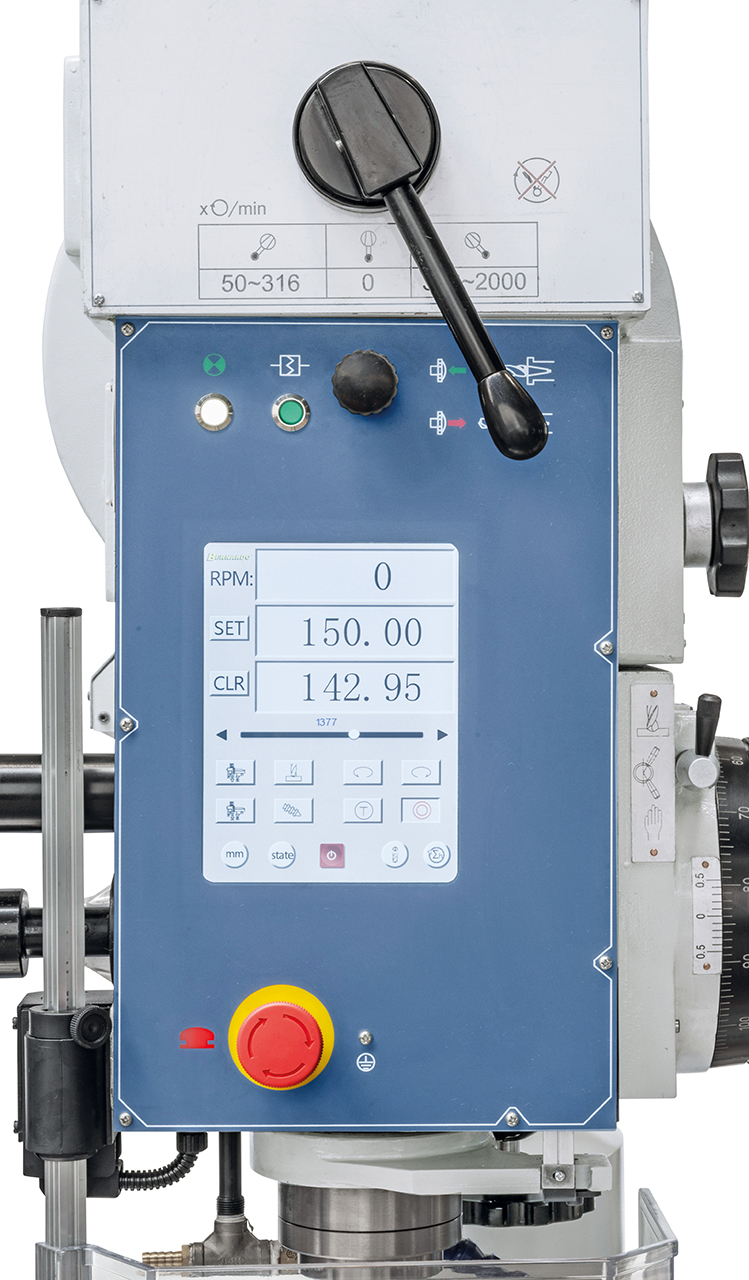

- Sämtliche Einstellarbeiten erfolgen direkt am großdimensionierten Touchscreen-Display
- Stabile Konstruktion garantiert ein schwingungsfreies Arbeiten
- Serienmäßig mit elektronisch stufenloser Drehzahlregelung
Technische Spezifikation:
| Bohrleistung max. | 40 mm |
| Gewindeschneiden max. | M30 |
| Ausladung min./max. | 370 - 950 mm |
| Vertikalbewegung des Auslegers | 390 mm |
| Bohrkopf schwenkbar | -90° bis +90° |
| Pinolenhub | 200 mm |
| Spindeldrehzahl, stufenlos | 50 - 316 / 316 - 2000 U/min |
| Spindelaufnahme | MK 4 |
| Vorschubbereich | (6) 0,08 - 0,50 mm/U |
| Abstand Spindel / Tischfläche | 390 - 780 mm |
| Tischfläche | 1195 x 500 mm |
| T-Nutengröße | 18 mm |
| Säulendurchmesser | 220 mm |
| Motorleistung | 2,2 kW |
| Maschinenabmessung (B x T x H) | 1200 x 2450 x 2720 mm |
| Gewicht ca. | 2800 kg |
Lieferumfang:
- Elektromagnetischer Spindelvorschub
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Elektromotorische Bohrkopfverstellung
- Erstbefüllung mit Shell Tellus 46
- Schnellspannbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, 4 / 2, 3 / 1
- Gewindeschneideinrichtung
- Schwenkbarer Horizontaltisch 400 x 600 mm

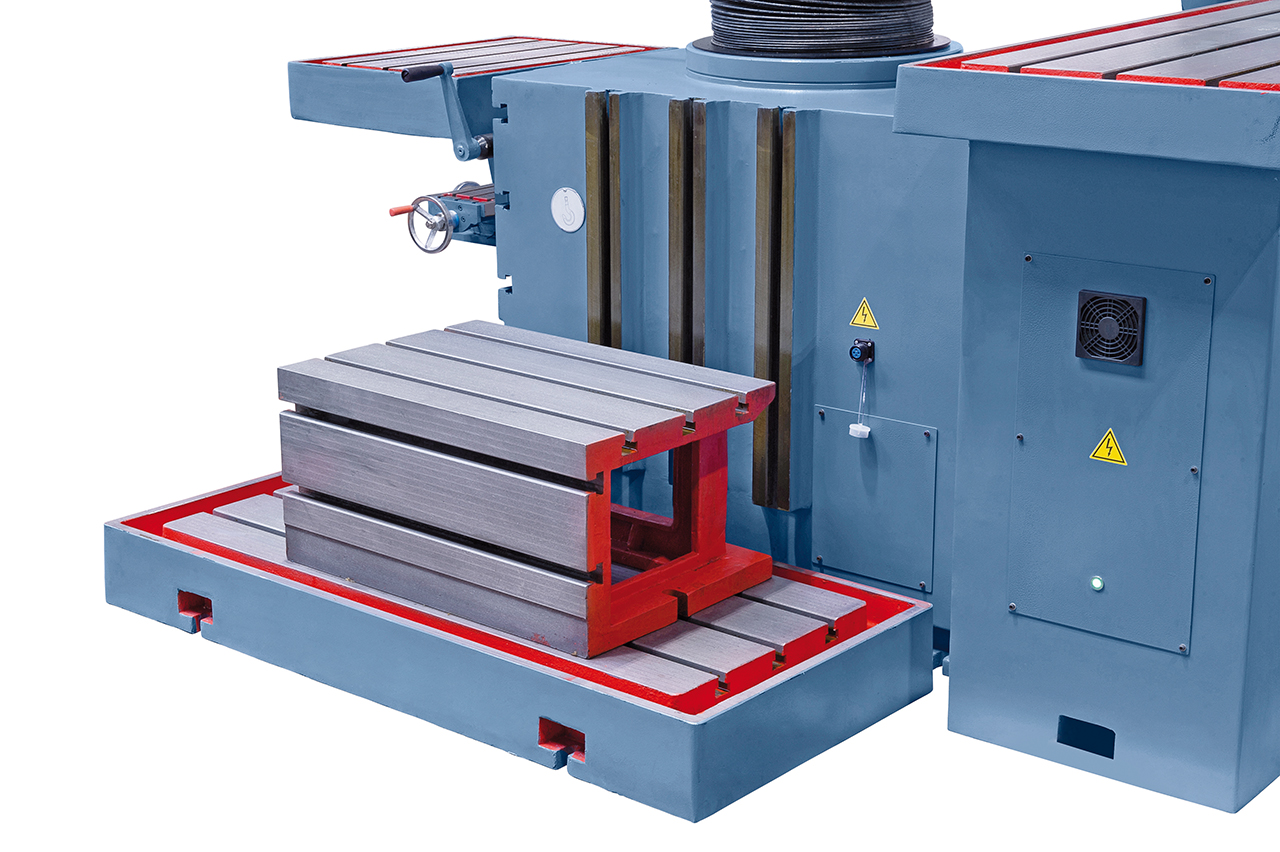

- Würfeltisch 420 x 600 x 300 mm
- Aufspannplatte 1200 x 550 mm
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Höhenverstellbare Schutzabdeckung
Efficacité accrue grâce à la tête inclinable à +/- 90° et aux diverses solutions de bridage des pièces. Cette machine permet également d‘effectuer des opérations de fraisage légères
Tous les travaux de réglage s’effectuent directement sur l’écran tactile de grande dimension
6 vitesses de descente automatique de broche par embrayage électromagnétique

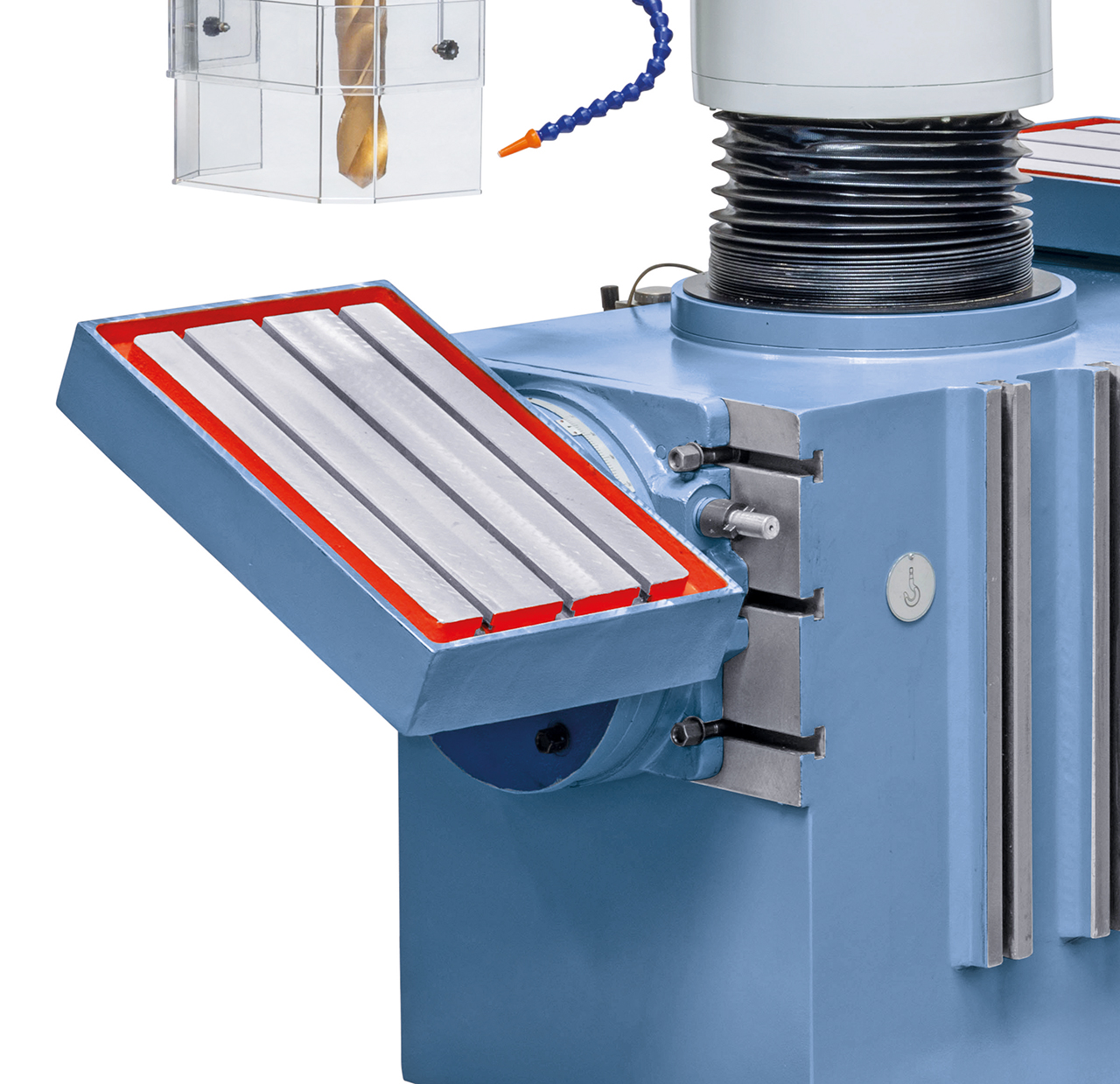

Possibilités d‘utilisation étendues grâce à la table horizontale inclinable de -50° à +50°
Table au sol en standard pour l‘usinage des pièces volumineuses
Guidage linéaire de qualité assurant un déplacement aisé de la tête de perçage
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
