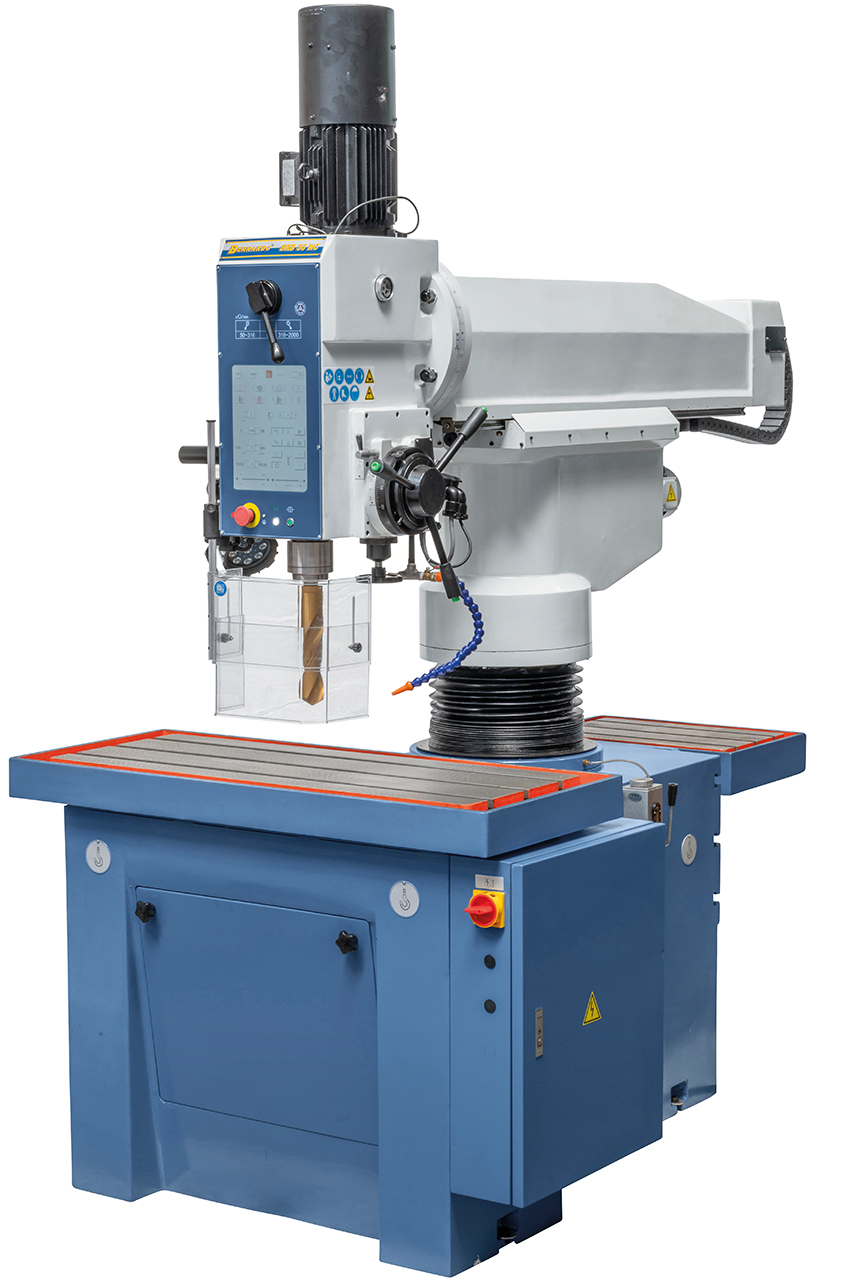

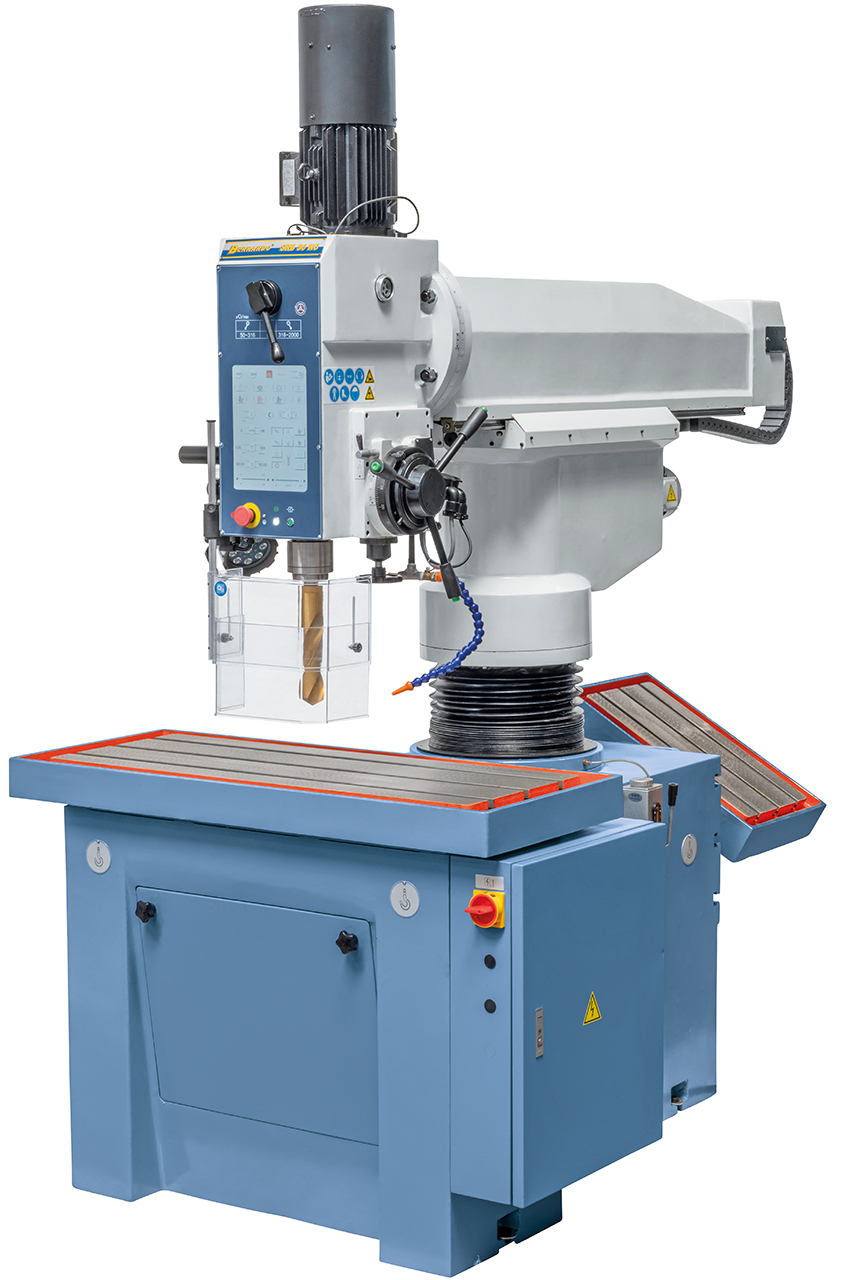

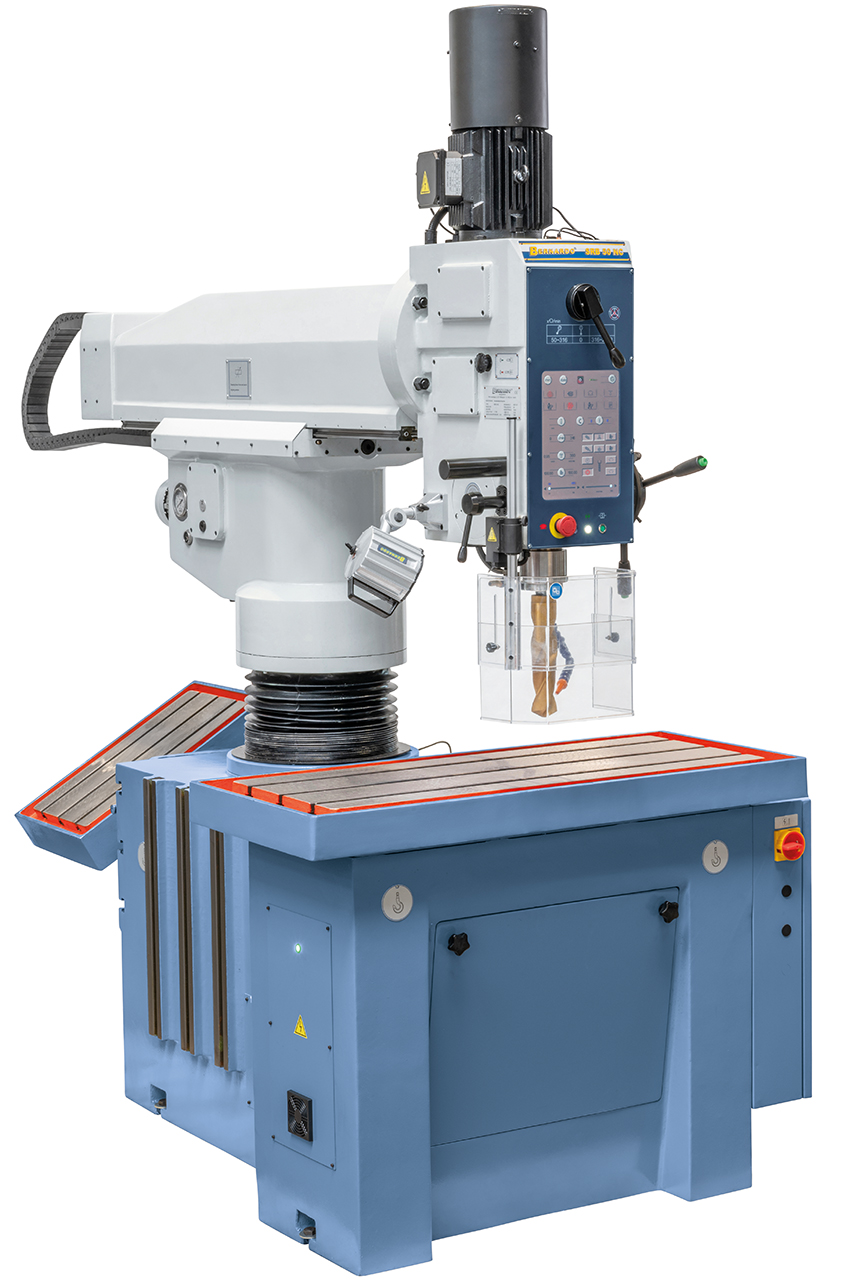

01-1364XL Bernardo Radial - und Schnellradialbohrmaschine SRB50 NC
01-1364XL Bernardo Radial- und Schnellradialbohrmaschinen SRB 50 NC
Beschreibung:Die SRB 50 NC ist neu in unserem Programm und das größte Modell unserer Schnellradialbohrmaschinen-Serie. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor.
Features:
Technische Spezifikation:
Lieferumfang:
Suitable for drilling, countersinking and turning operations as well as minor milling operations

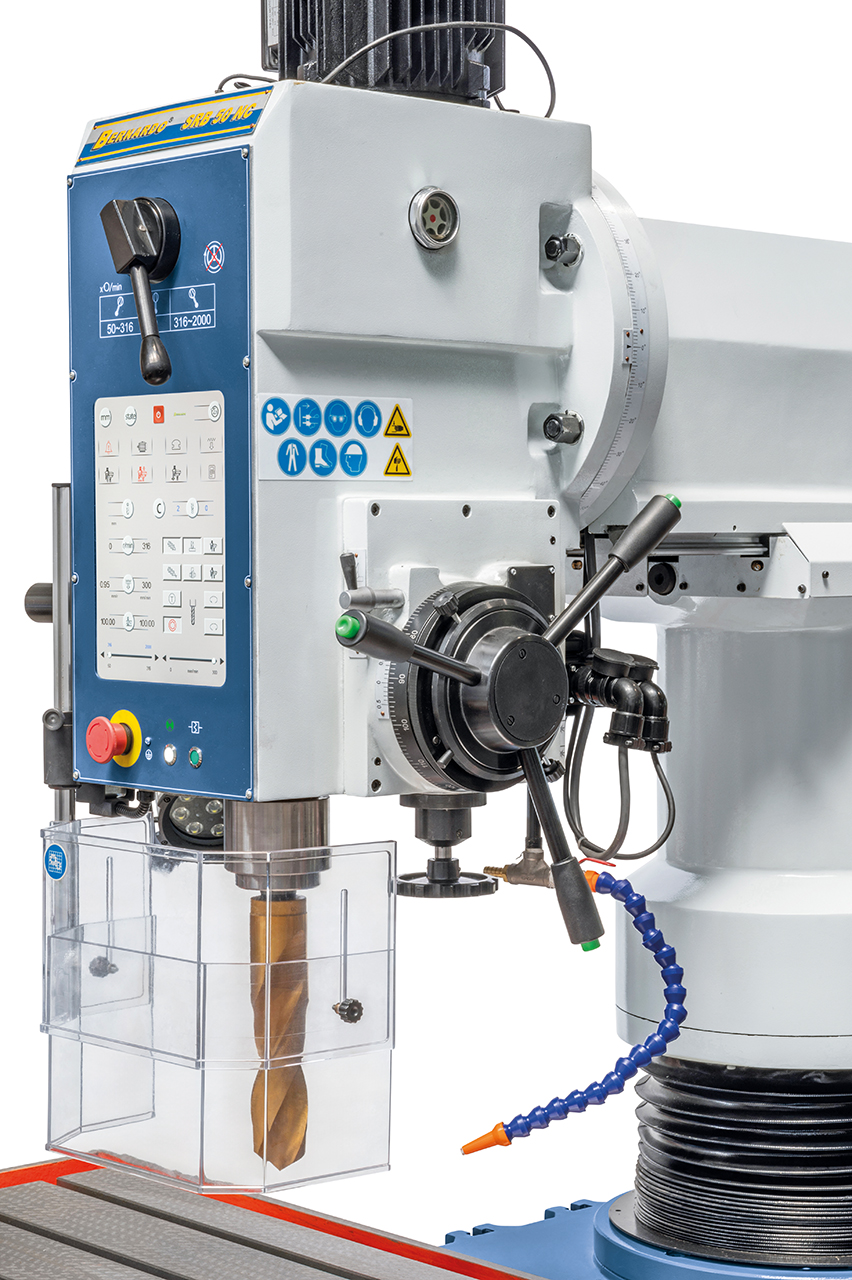

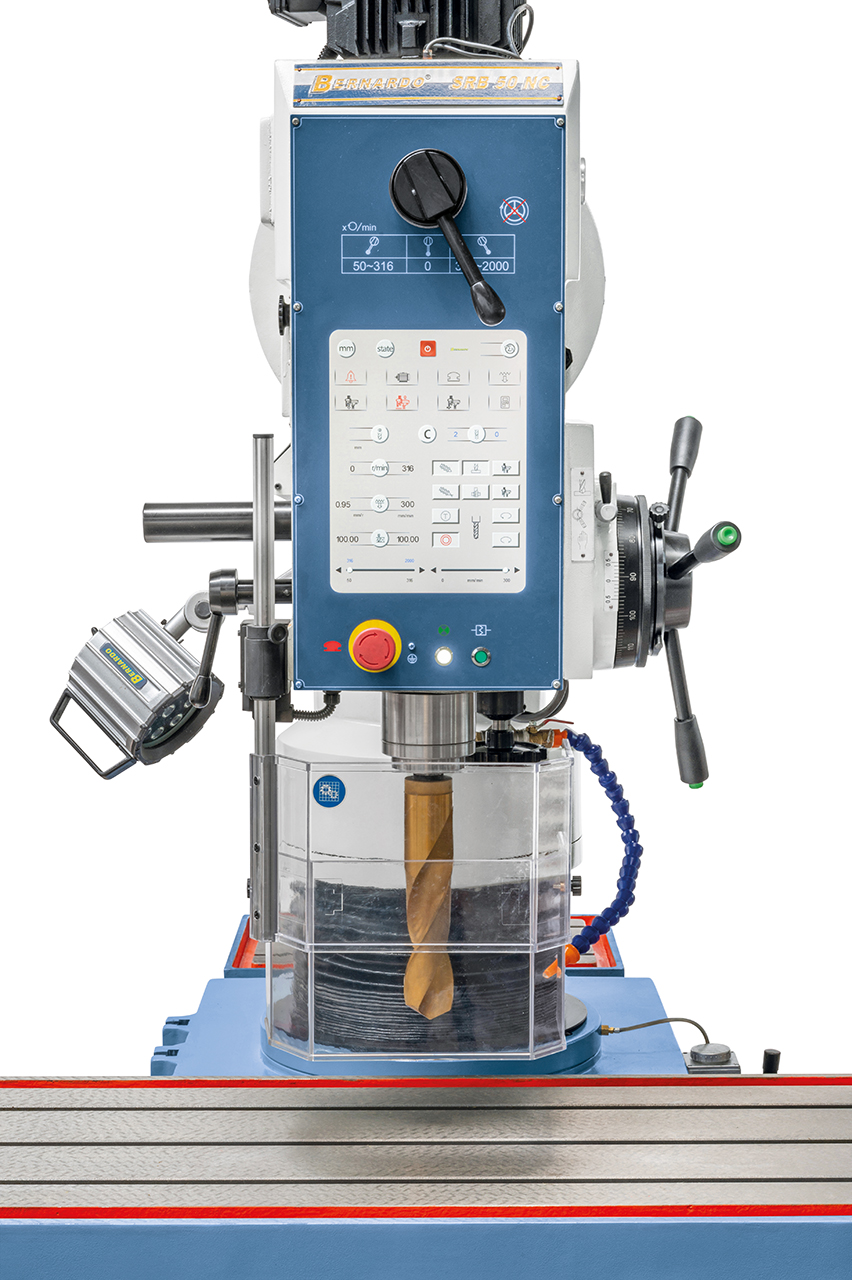

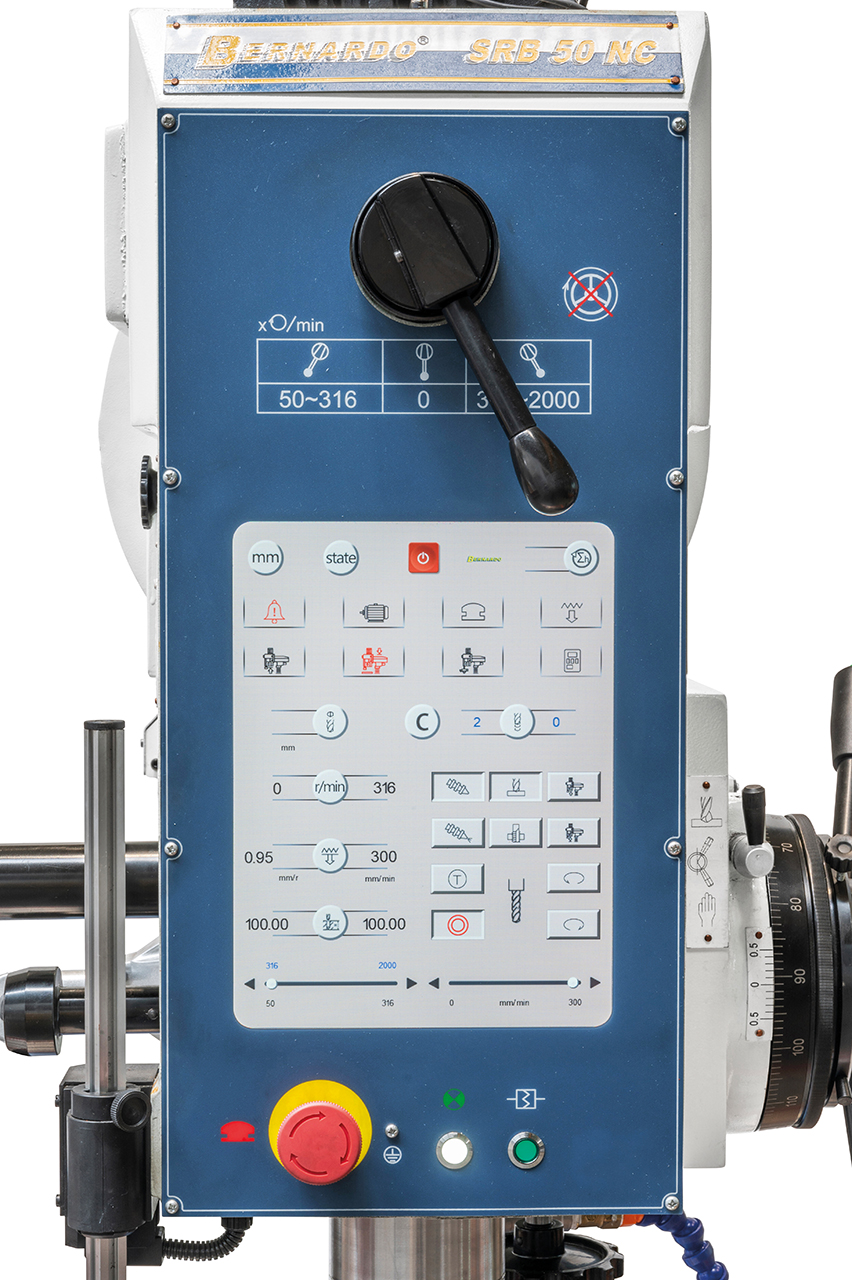

Large touchscreen for all settings, such as speed, drilling / thread cutting, height adjustment of support arm,….

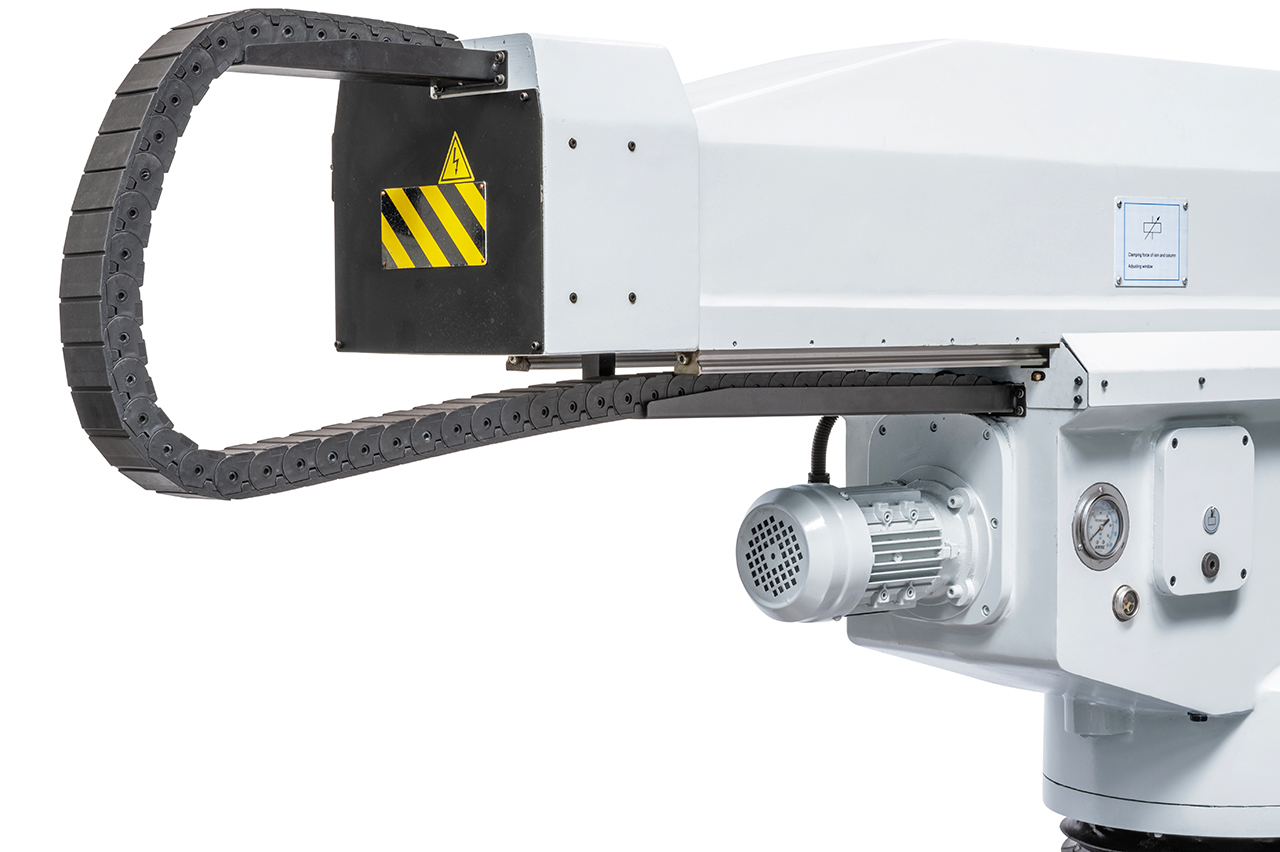

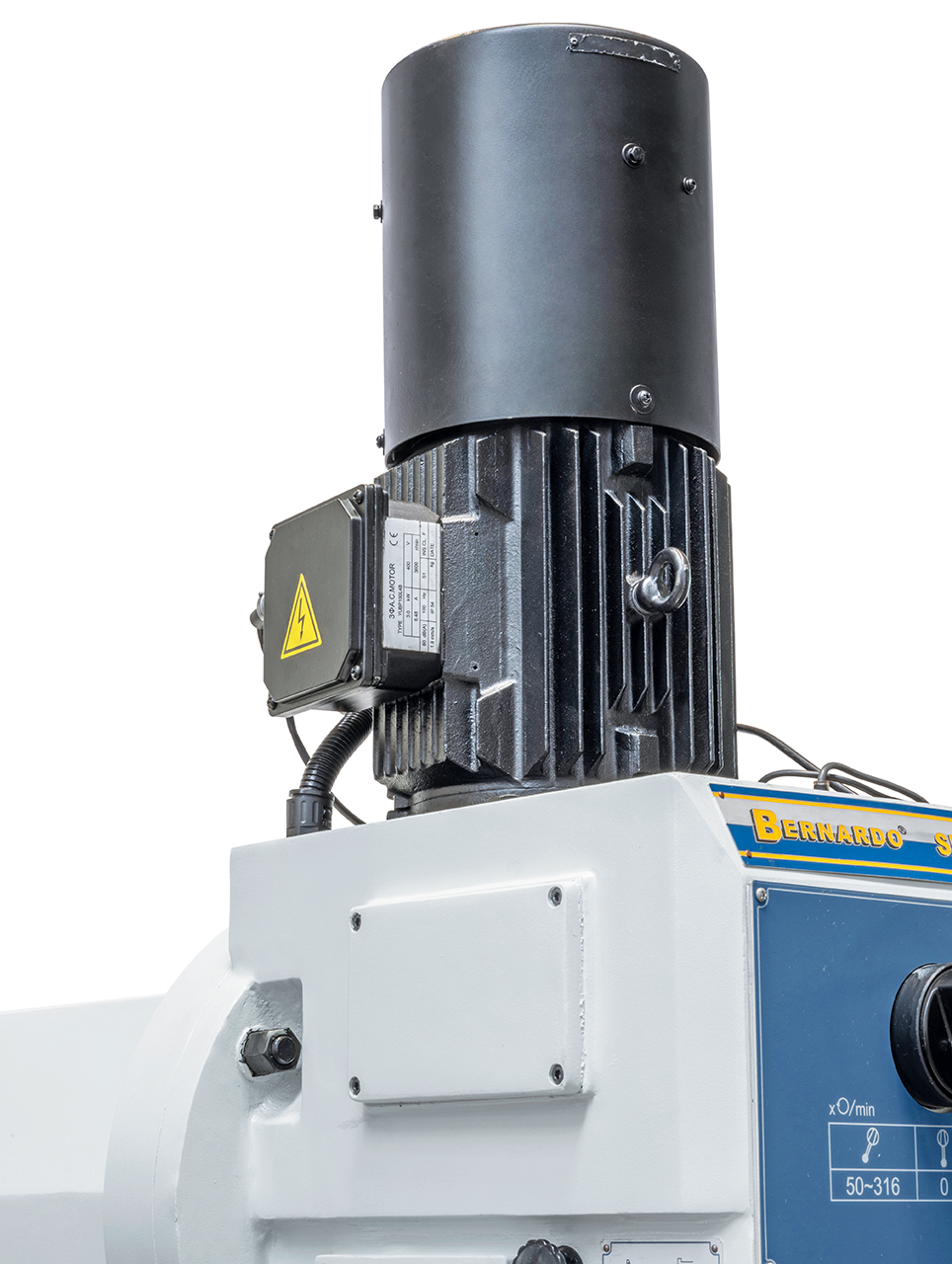

Motor for hydraulics and transmission chains located on back of machine

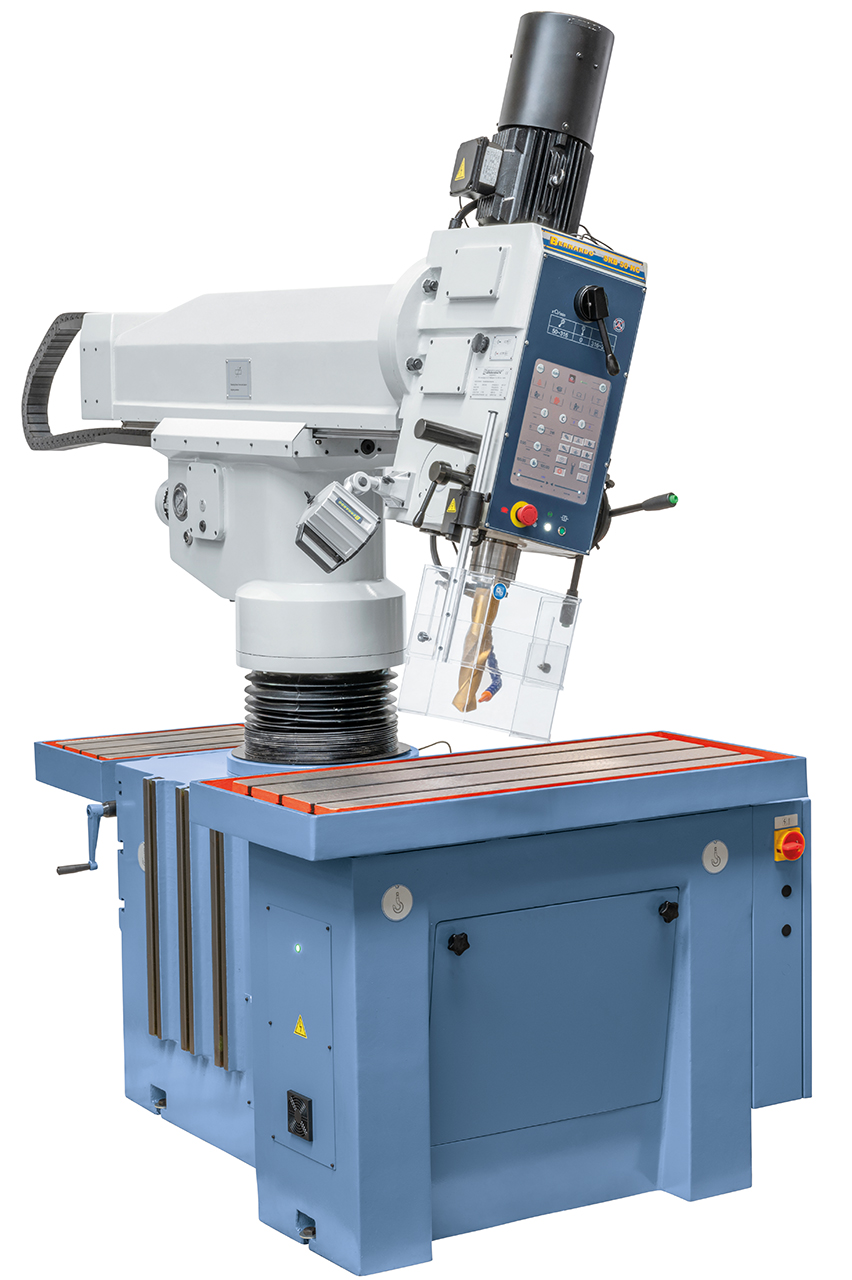

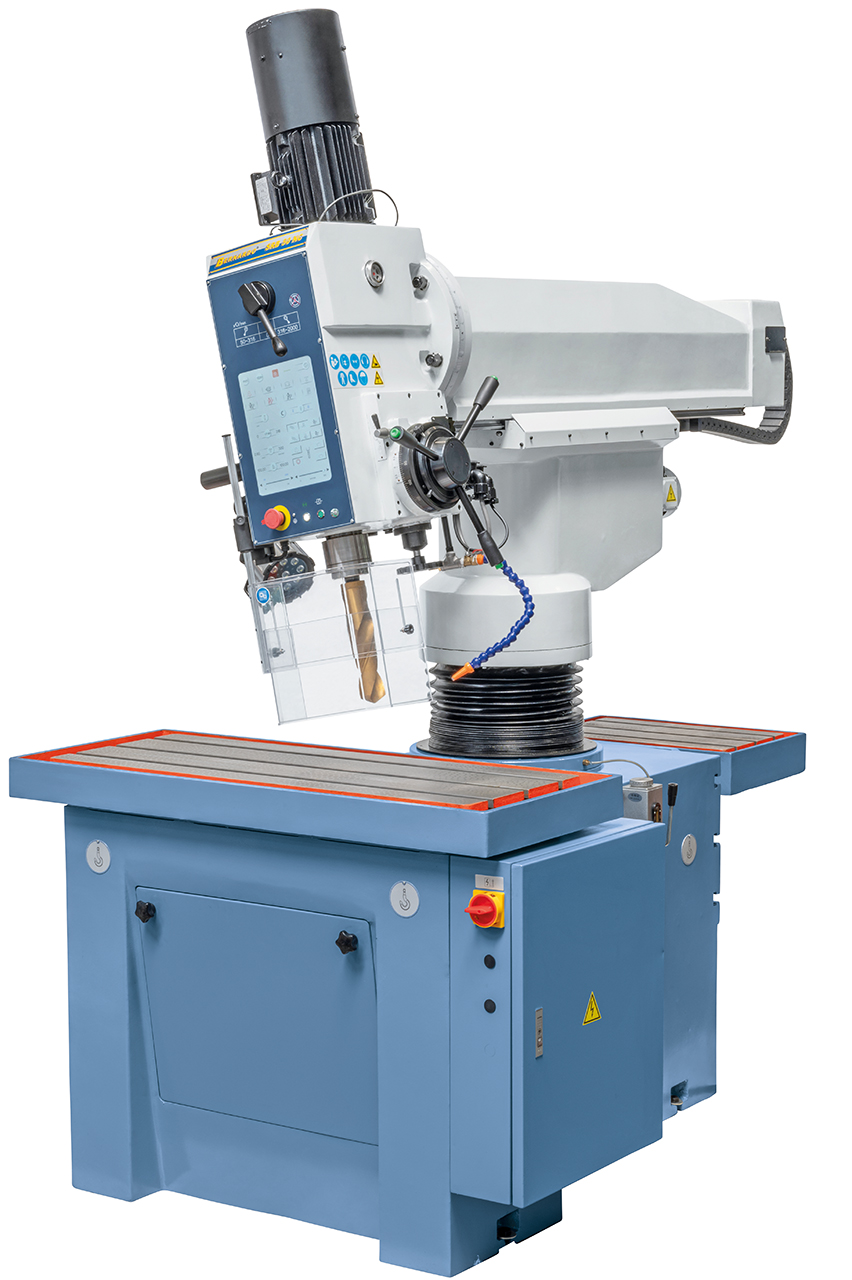

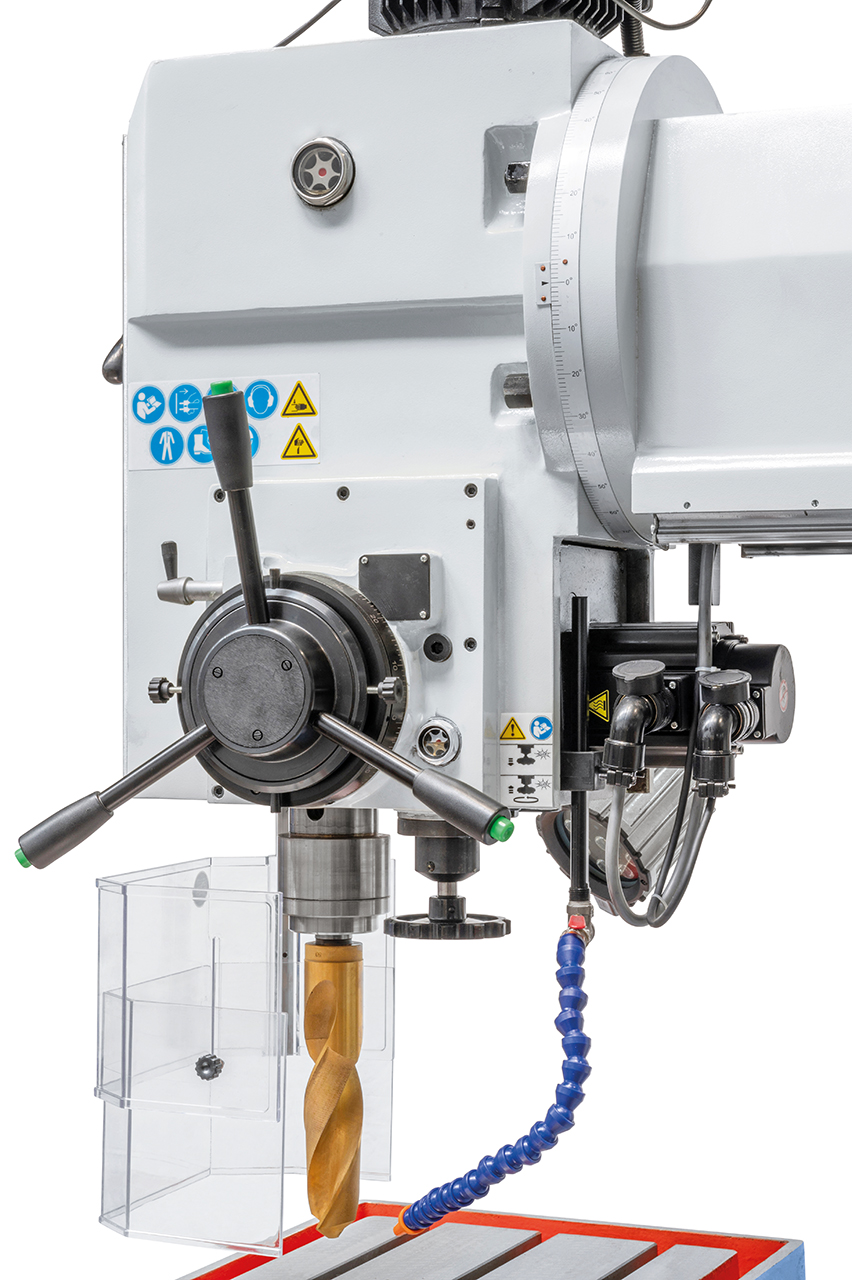

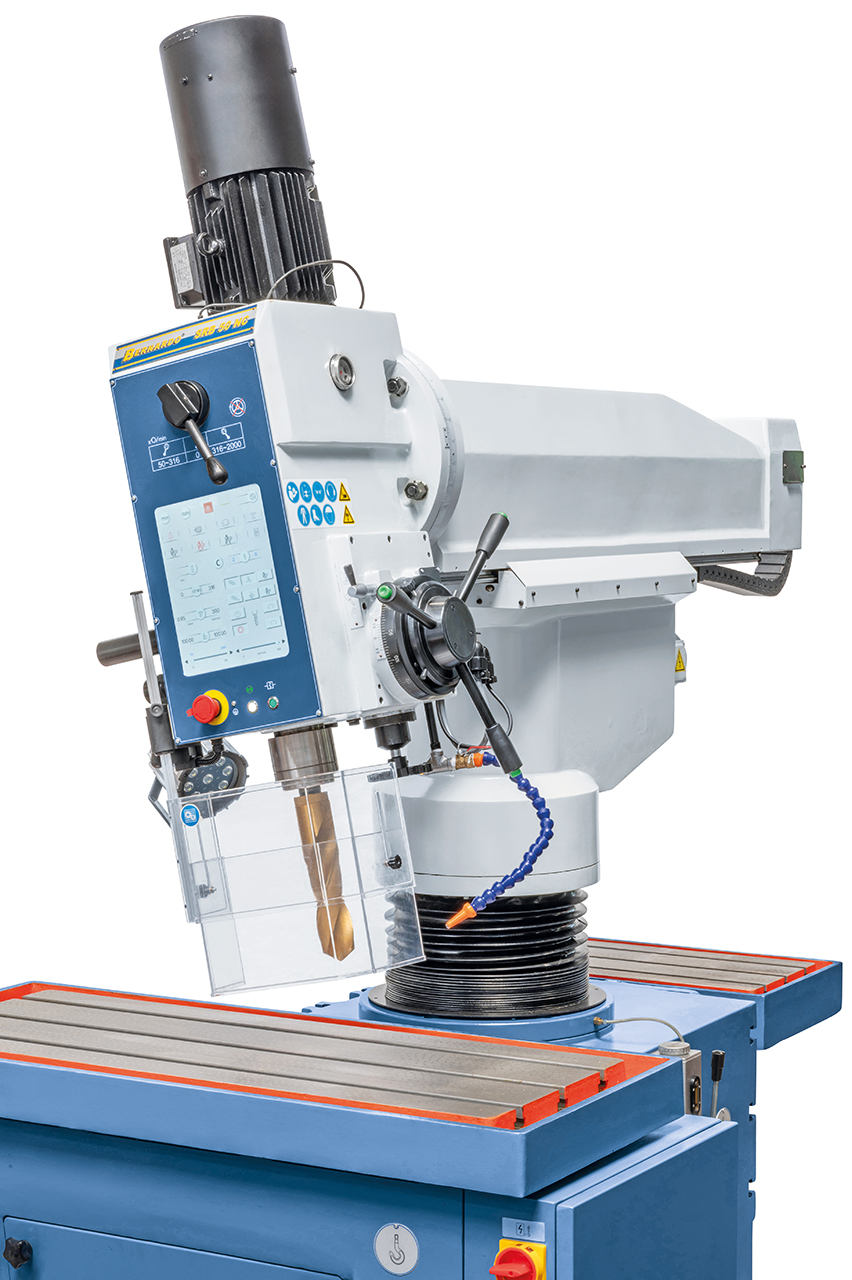

Tiltable drill head (-90? to +90?) increases range of applications.

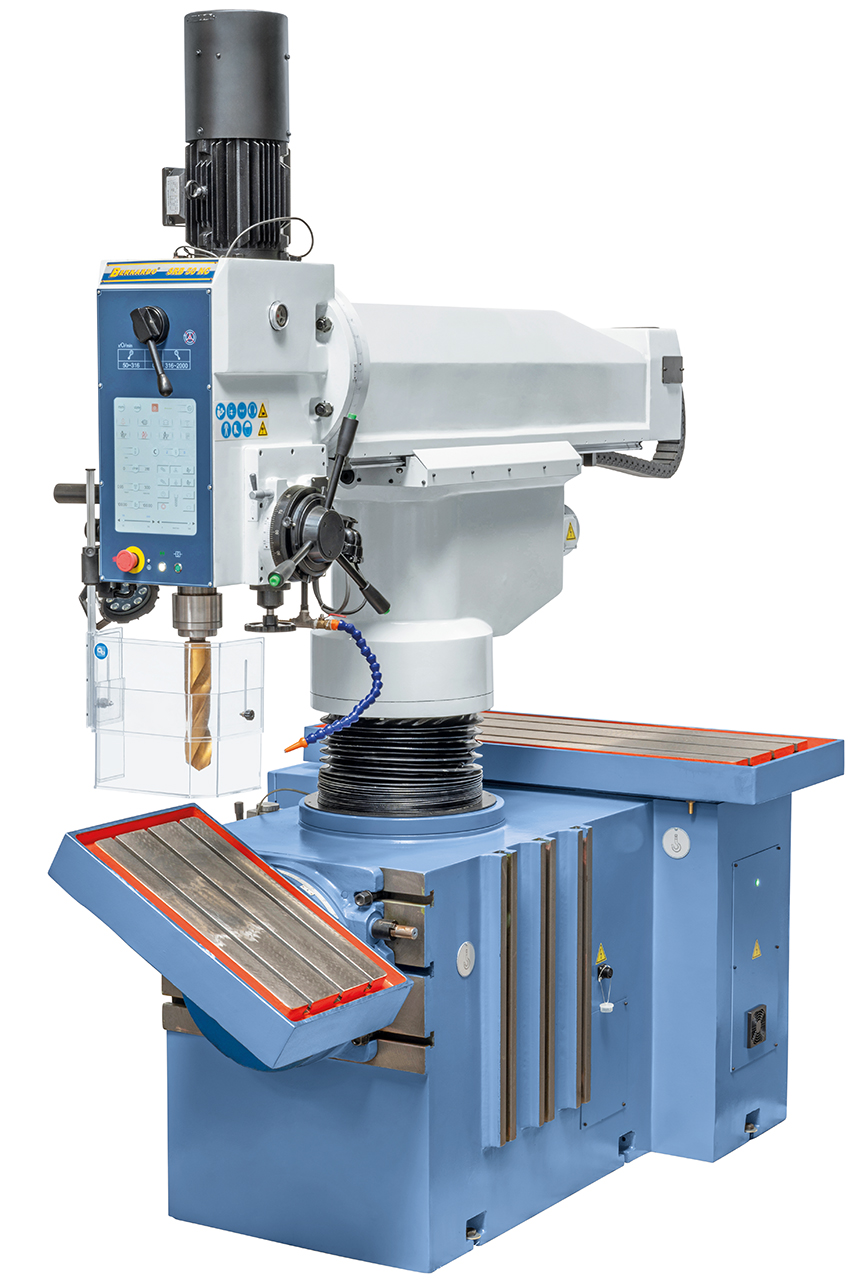

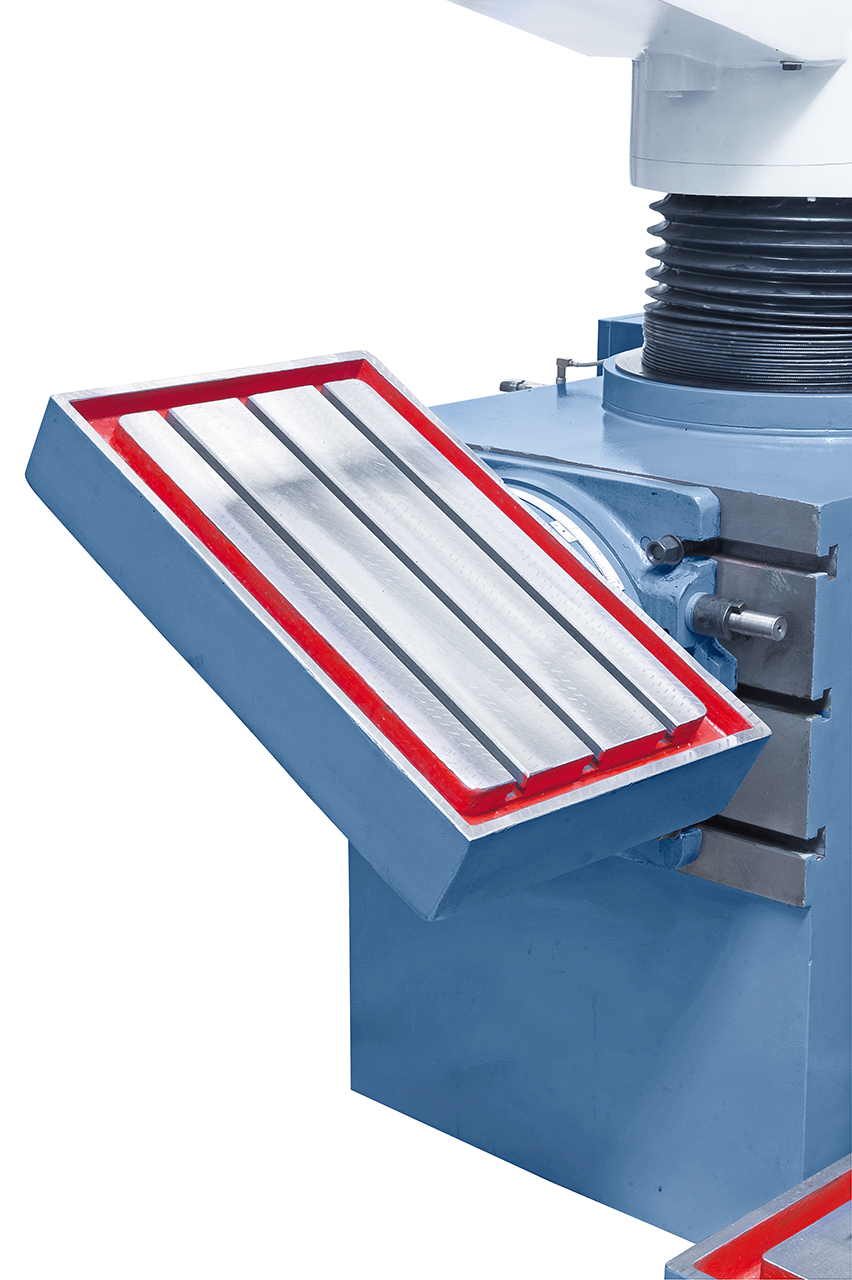

The optionally available horizontal table, tiltable from -50° to +50°, increases the number of applications significantly

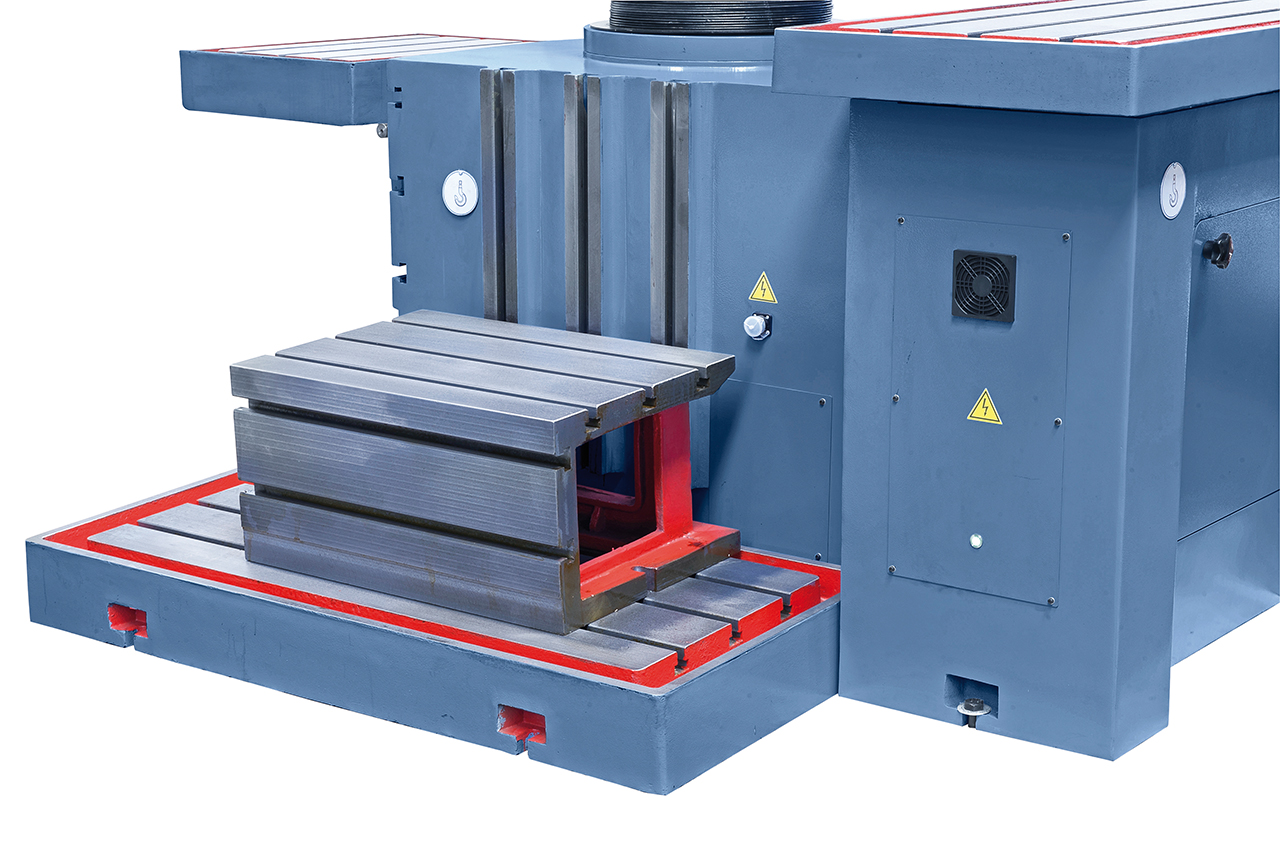

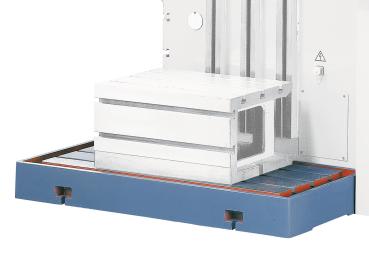

Process oversize workpieces by adding the clamping plate as an extra
Beschreibung:Die SRB 50 NC ist neu in unserem Programm und das größte Modell unserer Schnellradialbohrmaschinen-Serie. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor.
Features:
- Die serienmäßige Steuerung Bohrtronic errechnet nach Eingabe des Werkzeugdurchmessers und des Materials (Guss / Stahl) die ideale Drehzahl bzw. Vorschubgeschwindigkeit beim Bohren und Gewindeschneiden
- Eine Vielzahl an Spann- und Bearbeitungsmöglichkeiten durch die konstruktionsbedingte Bauweise
- Elektromotorische Höhenverstellung des Bohrkopfes ohne Verstellung der Bohrposition, ideal zum Tieflochbohren
- Großdimensionierte Tischfläche (1200 x 500 mm) zum gleichzeitigen Aufspannen mehrerer Werkstücke
- Schnelles Einrichten des Bohrkopfes auf das Werkstück, die Klemmung erfolgt hydraulisch
- Serienmäßig mit elektronisch stufenloser Drehzahlregelung und 2 Getriebestufen
Stark verrippte Säule gewährleistet eine große Starrheit des Auslegers - Stabile Konstruktion garantiert ein schwingungsfreies Arbeiten
- Der Pinolenvorschub erfolgt über einen hochwertigen Servomotor
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl kann direkt am Display abgelesen werden
Technische Spezifikation:
| Bohrleistung max. | 50 mm |
| Gewindeschneiden max. | M36 |
| Ausladung min./max. | 360 - 950 mm |
| Vertikalbewegung des Auslegers | 400 mm |
| Bohrkopf schwenkbar | -90° bis +90° |
| Pinolenhub | 240 mm |
| Spindeldrehzahl, stufenlos | 50 - 316 / 316 - 2000 U/min |
| Spindelaufnahme | MK 4 |
| Vorschubbereich | 1 - 300 mm/min |
| Abstand Spindel / Tischfläche | 390 - 780 mm |
| Tischfläche | 1200 x 500 mm |
| T-Nutengröße | 18 mm |
| Säulendurchmesser | 240 mm |
| Motorleistung | 3,0 kW |
| Maschinenabmessung (B x T x H) | 1250 x 2500 x 2800 mm |
| Gewicht ca. | 2800 kg |
Lieferumfang:
- Elektromagnetischer Spindelvorschub
- Touchscreen mit Bohrtronic-Steuerung
- Servomotor für Pinolenvorschub
- Frequenzumrichter
- Elektromotorische Bohrkopfverstellung
- Erstbefüllung mit Shell Tellus 46
- Reduzierhülse MK 4 / 3, 4 / 2, 3 / 1
- Gewindeschneideinrichtung
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Suitable for drilling, countersinking and turning operations as well as minor milling operations
Large touchscreen for all settings, such as speed, drilling / thread cutting, height adjustment of support arm,….
Motor for hydraulics and transmission chains located on back of machine
Tiltable drill head (-90? to +90?) increases range of applications.
The optionally available horizontal table, tiltable from -50° to +50°, increases the number of applications significantly
Process oversize workpieces by adding the clamping plate as an extra
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
