01-1288 Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl GB 28 S Vario
01-1288 Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl GB 28 S Vario

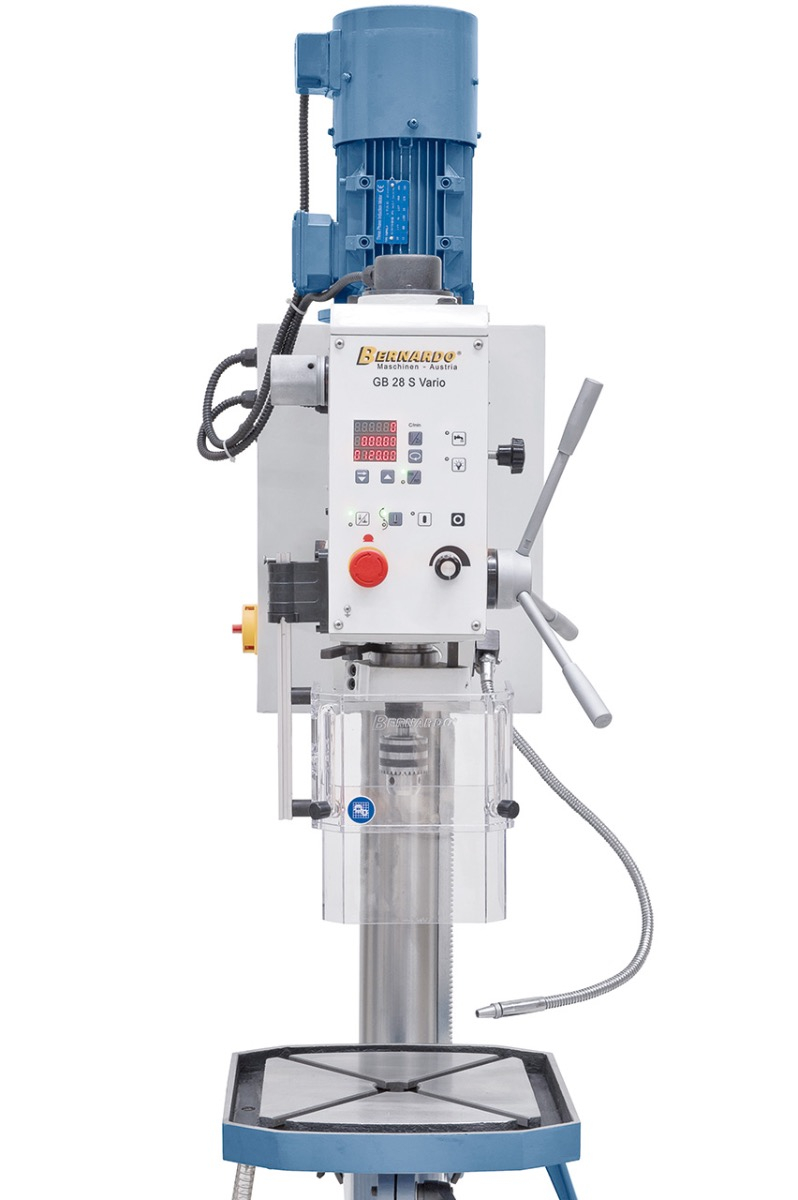

Beschreibung:Die leistungsstarke Getriebe-Säulenbohrmaschine GB 28 S Vario zeichnet sich durch ihre robuste und vibrationsfreie Bauweise aus. Ihren Einsatzbereich findet dieses Modell in Reparaturbetrieben, mechanischen Werkstätten, aber auch im Ausbildungsbereich.
Features:
Technische Spezifikation:
Lieferumfang:
Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittels Potentiometer.
Der massive Arbeitstisch mit diagonal verlaufenden T-Nuten ist von -45° bis +45° schwenkbar.
Beschreibung:Die leistungsstarke Getriebe-Säulenbohrmaschine GB 28 S Vario zeichnet sich durch ihre robuste und vibrationsfreie Bauweise aus. Ihren Einsatzbereich findet dieses Modell in Reparaturbetrieben, mechanischen Werkstätten, aber auch im Ausbildungsbereich.
Features:
- Stufenlos regelbare Drehzahl, ideal zum Einstellen der gewünschten Schnittgeschwindigkeit
- Bearbeiteter Maschinenfuß (420 x 340 mm) mit integrierter Kühlmittelpumpe
- Integrierte Digitalanzeige zur Anzeige der Drehzahl und der Bohrtiefe
- Massiver Graugusstisch mit dreh- und schwenkbarer Auflagefläche
- Gehärtete und geschliffene Zahnräder sorgen für eine hohe Laufruhe
- Garantierte Rundlaufgenauigkeit ? 0,02 mm in der Pinole gemessen
- Benutzerfreundliche Bedienung über Folientastatur
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Automatischer Werkzeugauswerfer und Gewindeschneideinrichtung serienmäßig
Technische Spezifikation:
| Bohrleistung max. | 28 mm |
| Gewindeschneiden max. | M16 |
| Bohrfutter | 1 – 13 mm / B 16 |
| Morsekonus | MK 3 |
| Spindeldrehzahl / 2 Stufen | 90 – 980 / 1000 – 3000 U/min |
| Ausladung | 250 mm |
| Abstand Spindel / Tisch max. | 780 mm |
| Abstand Spindel / Bodenplatte | 1210 mm |
| Pinolenhub | 135 mm |
| Säulendurchmesser | 98 mm |
| Tischgröße / T-Nutengröße | 375 x 375 mm / 14 mm |
| Arbeitsfläche Bodenplatte | 420 x 340 mm |
| Motor-Abgabeleistung S1 100% | 1,5 KW / 400 V |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW / 400 V |
| Maschinenabmessung (B x T x H) | 540 x 790 x 2130 mm |
| Gewicht ca. | 265 kg |
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Reduzierhülse MK 3 / 2
- Frequenzumrichter Delta VFD
- Automatischer Werkzeugauswerfer
- Kühlmitteleinrichtung
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittels Potentiometer.
Der massive Arbeitstisch mit diagonal verlaufenden T-Nuten ist von -45° bis +45° schwenkbar.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
