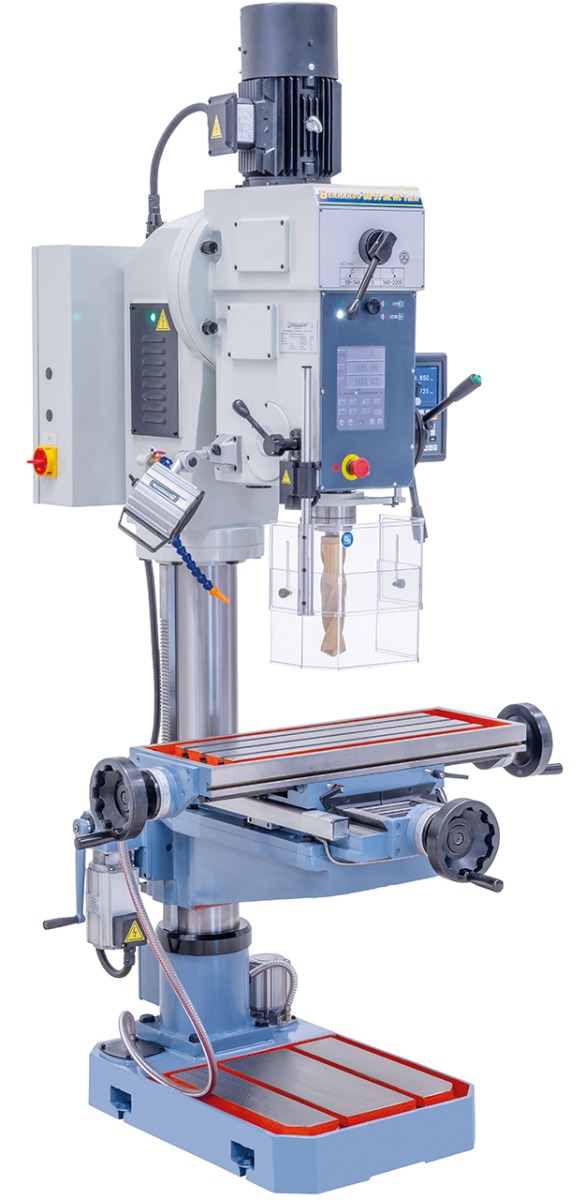

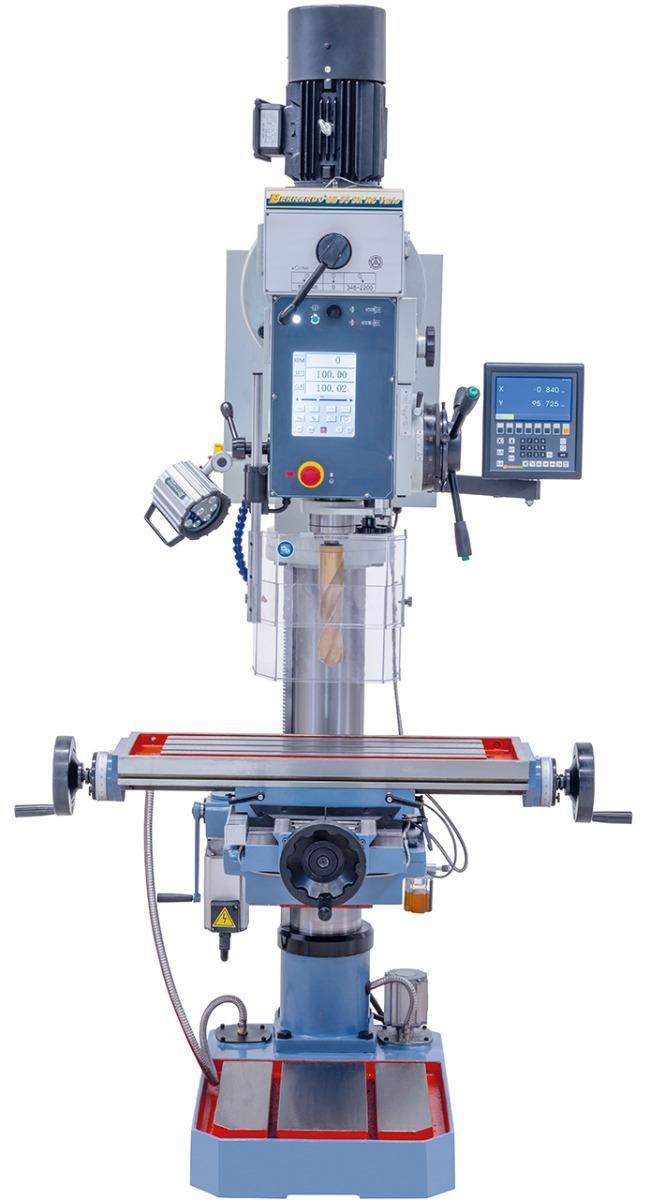

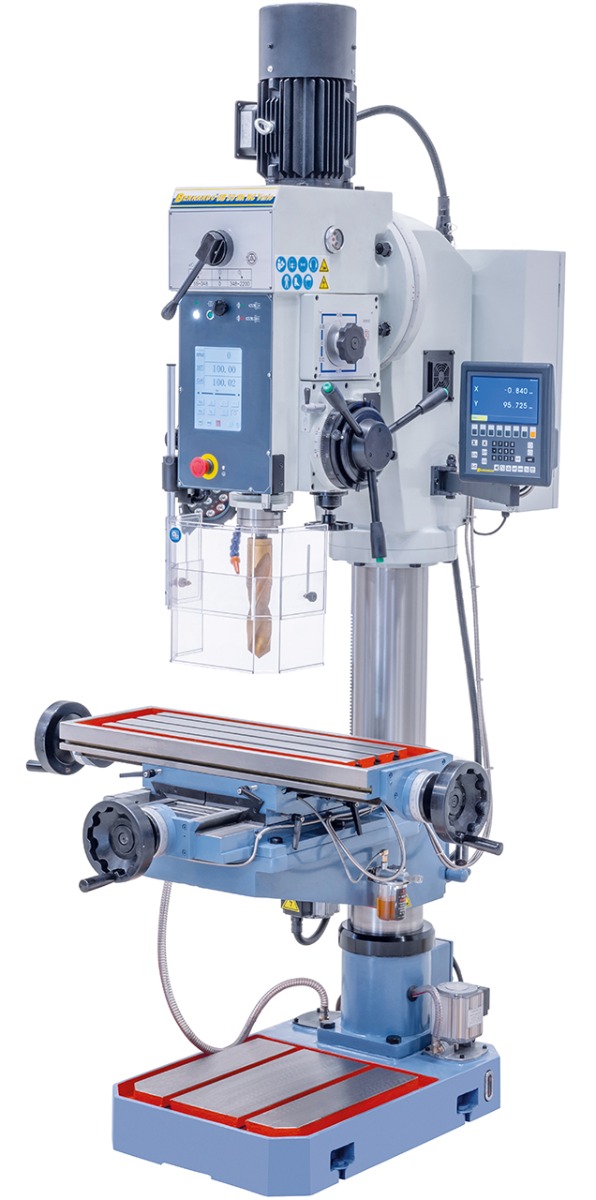

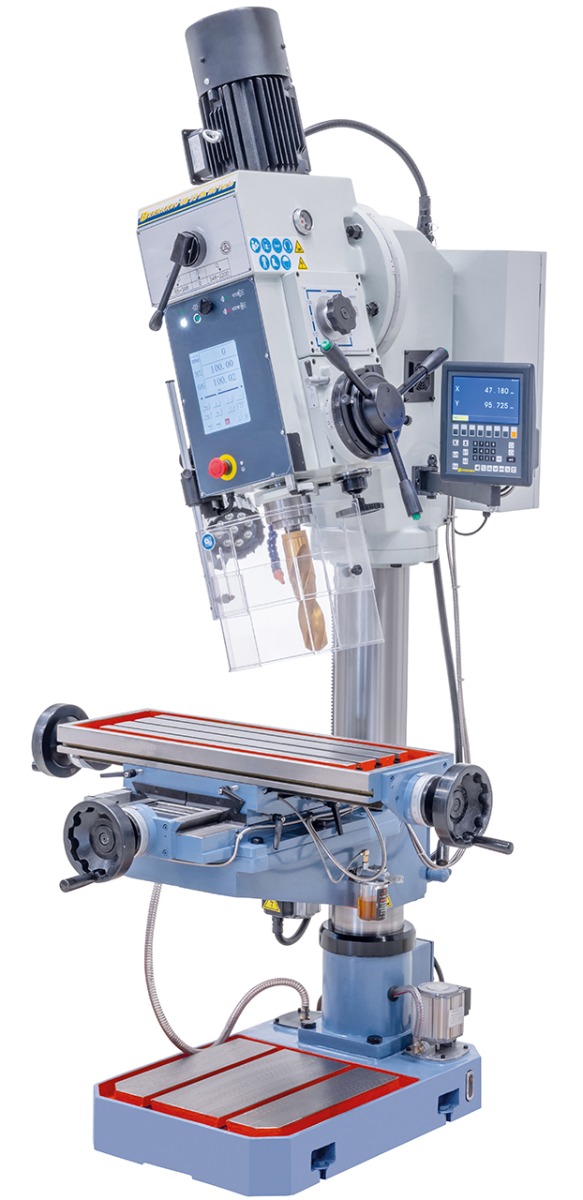

01-1311XL0 Bernardo Getriebe-Säulenbohrmaschine GB 55 SK NC Vario mit Kreuztisch*
01-1311XL0 Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl GB 55 SK NC Vario mit Kreuztisch
Features:
Technische Spezifikation:
Lieferumfang:
Alt indstillingsarbejde udføres direkte på det store berøringsfølsomme display
Boret fremføres enten manuelt eller ved hjælp af en elektro- magnetkobling.
Features:
- Serienmäßig mit stufenloser Drehzahlregelung ausgestattet, eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln

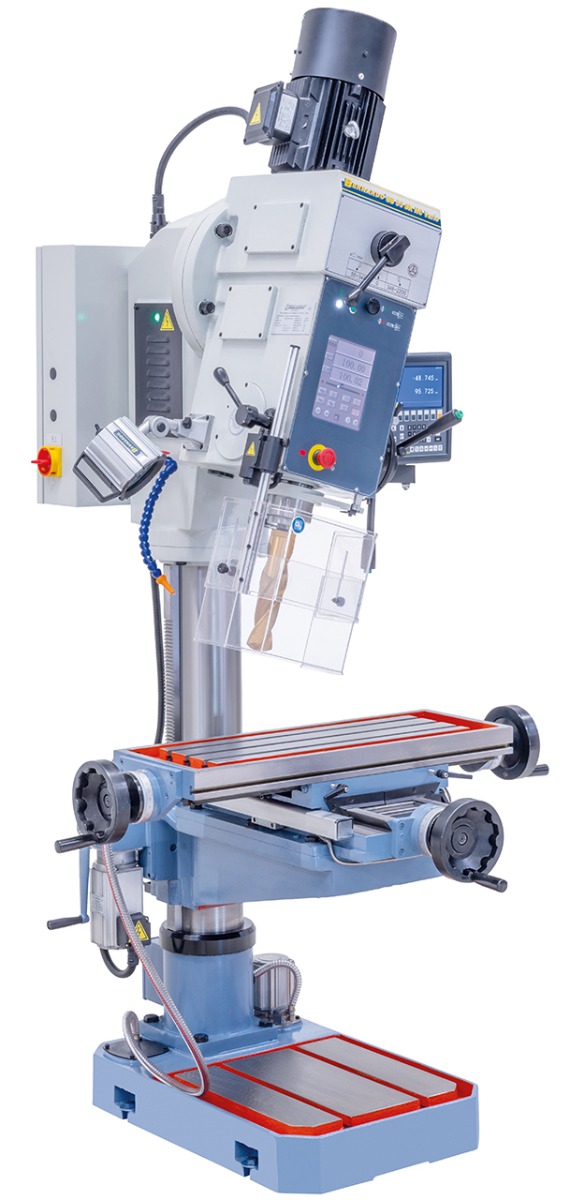

- Erweiterter Einsatzbereich durch den von -45° bis +45° schwenkbaren Bohrkopf
- Serienmäßig mit automatischem Spindelvorschub und Gewindeschneideinrichtung

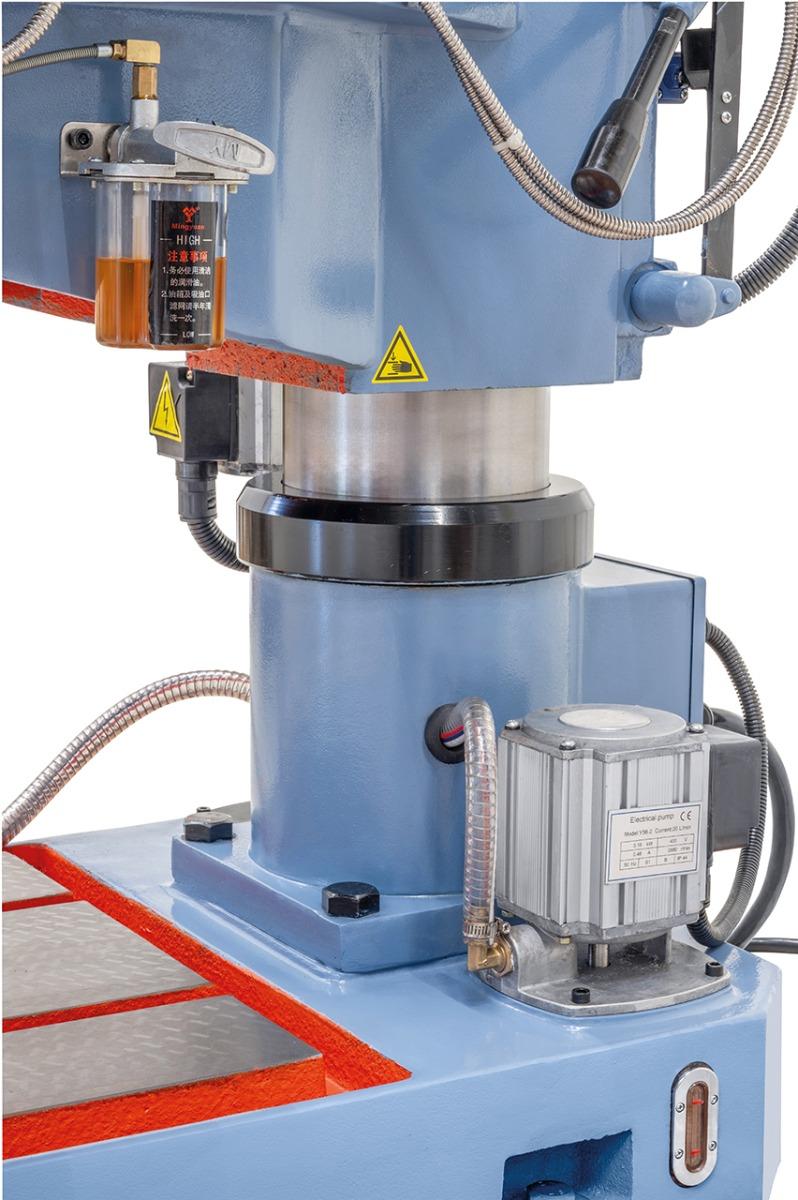

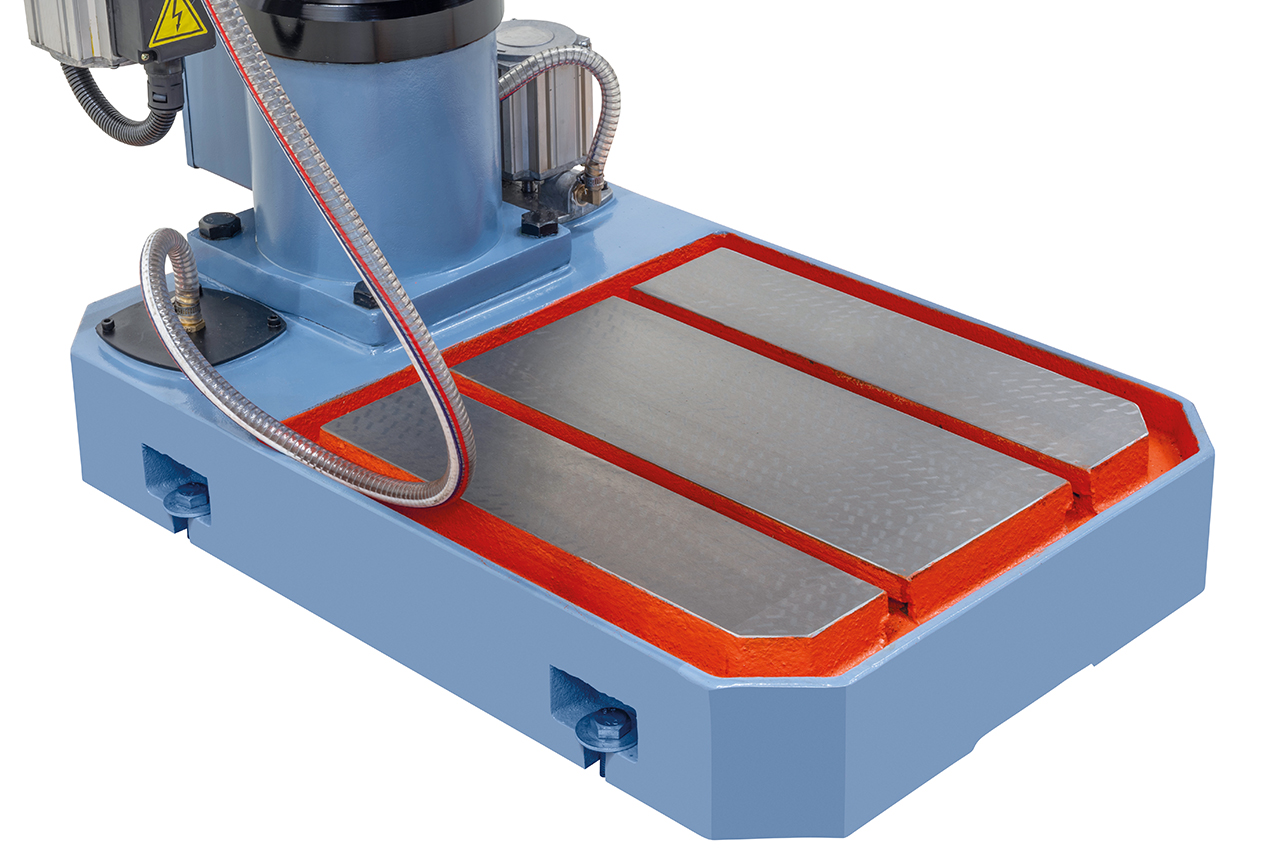

- Präzise bearbeitete Bodenplatte mit T-Nuten und integrierter Kühlmittelpumpe

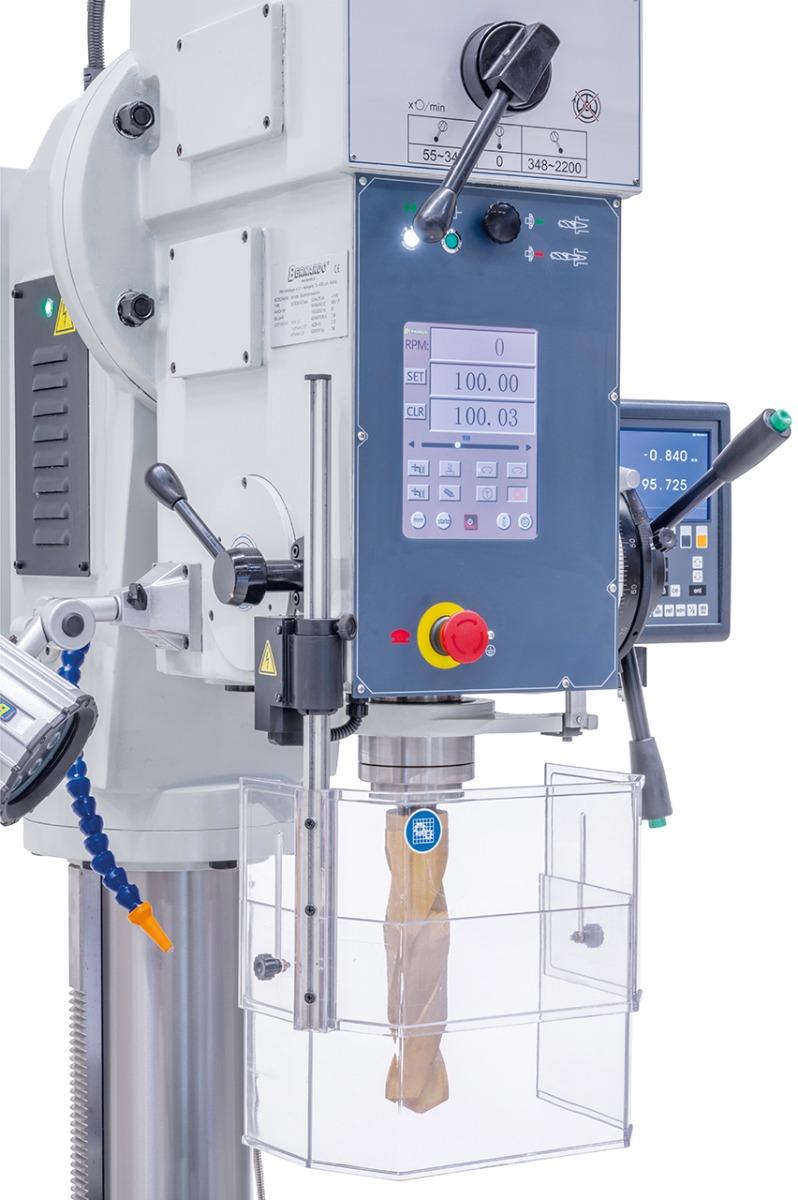

- Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge

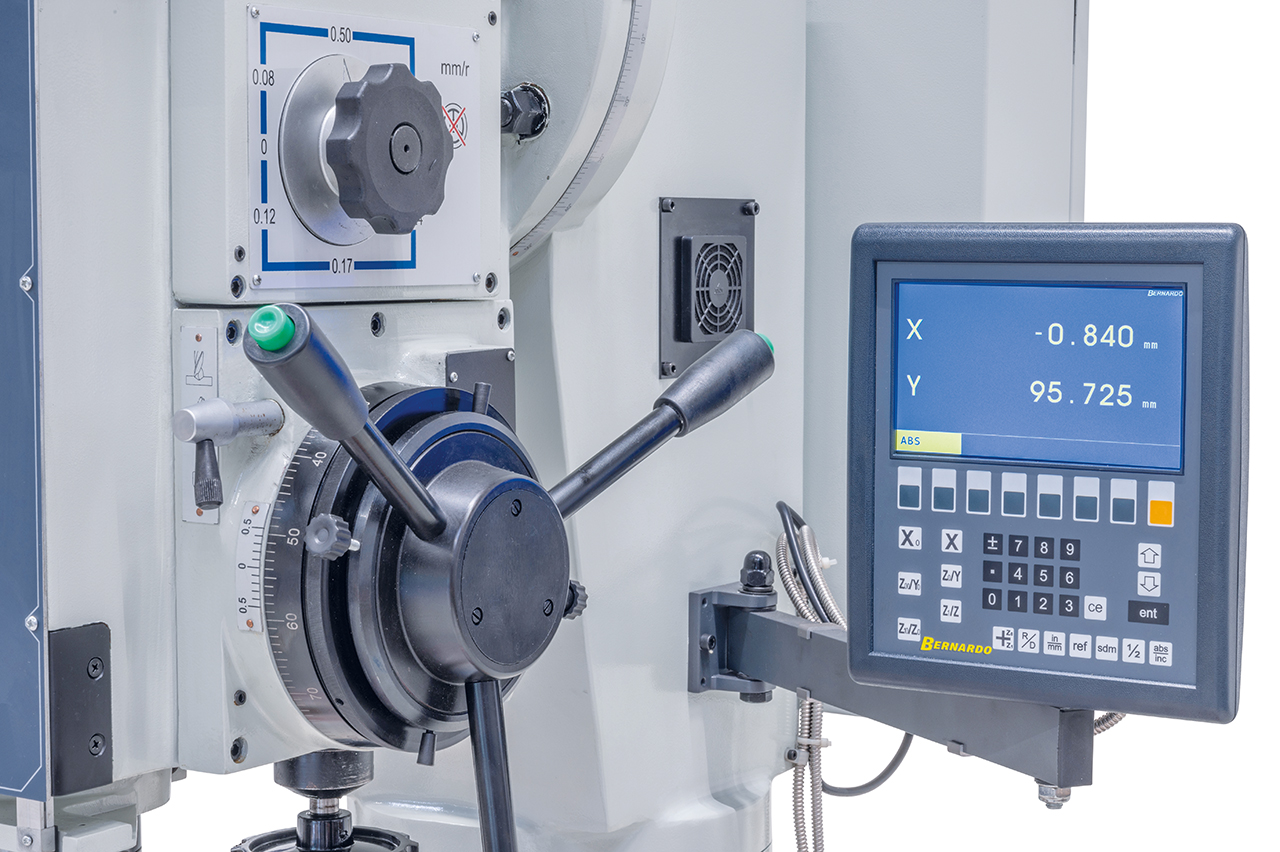

- Erhöhte Produktivität durch serienmäßige Digitalanzeige in 2 Achsen (x und y)

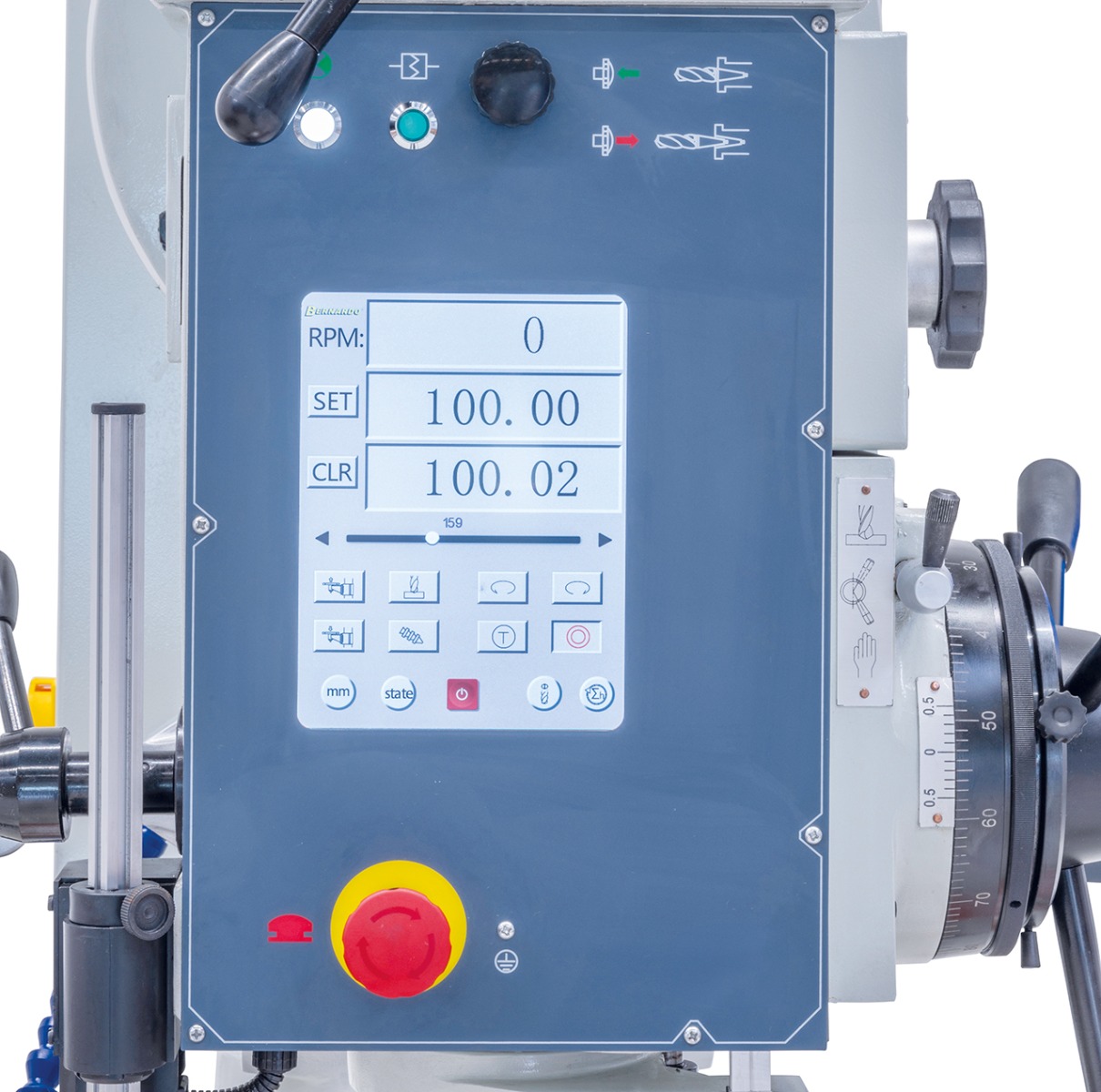

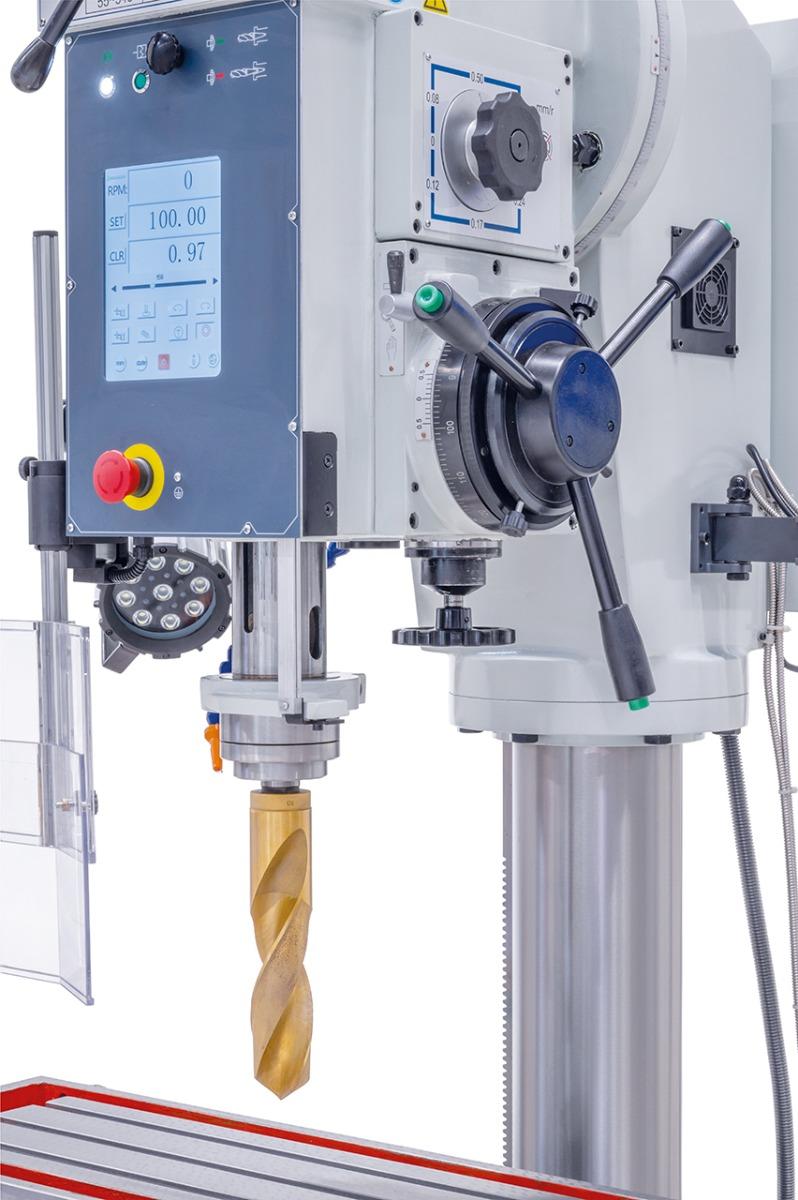

- Sämtliche Einstellarbeiten erfolgen direkt am großdimensionierten Touchscreen-Display

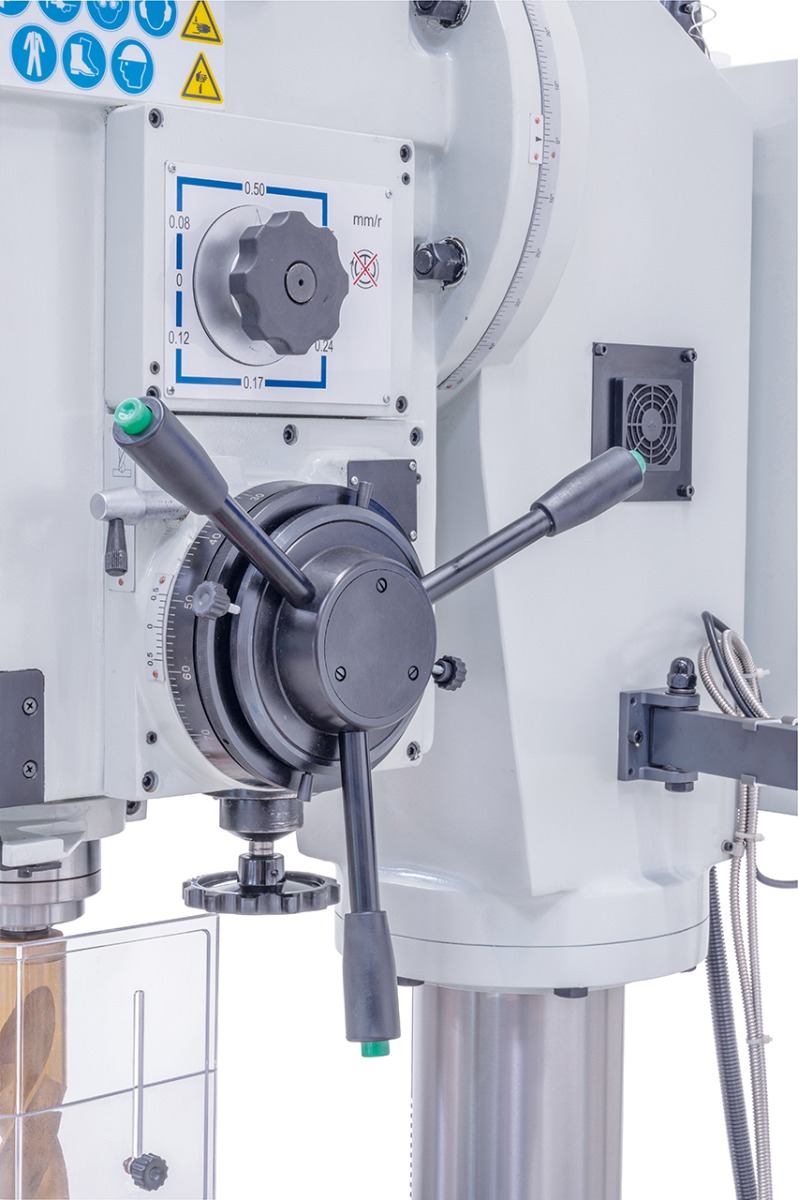

- 6 automatische Spindelvorschübe über Elektromagnetkupplung schaltbar
Technische Spezifikation:
| Bohrleistung in Stahl | 50 mm |
| Bohrleistung in Guss | 60 mm |
| Gewindeschneiden max. | M42 |
| Bohrfutter | 1 - 13 mm / B 16 |
| Morsekonus | MK 4 |
| Spindeldrehzahl / 2 Stufen | 55 - 348 / 348 - 2200 U/min |
| Vorschubbereich | 0,08 / 0,12 / 0,17 / 0,24 / 0,35 / 0,50 mm/U |

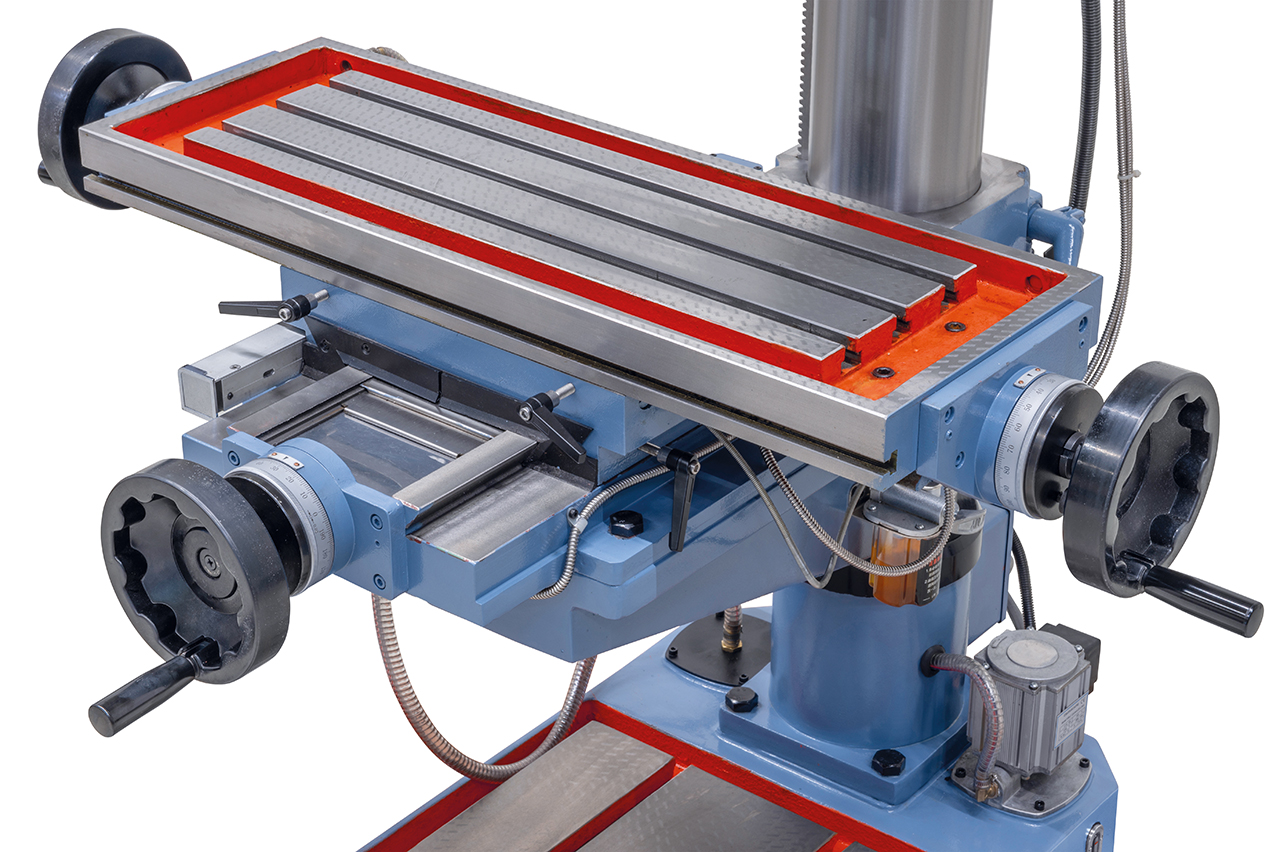

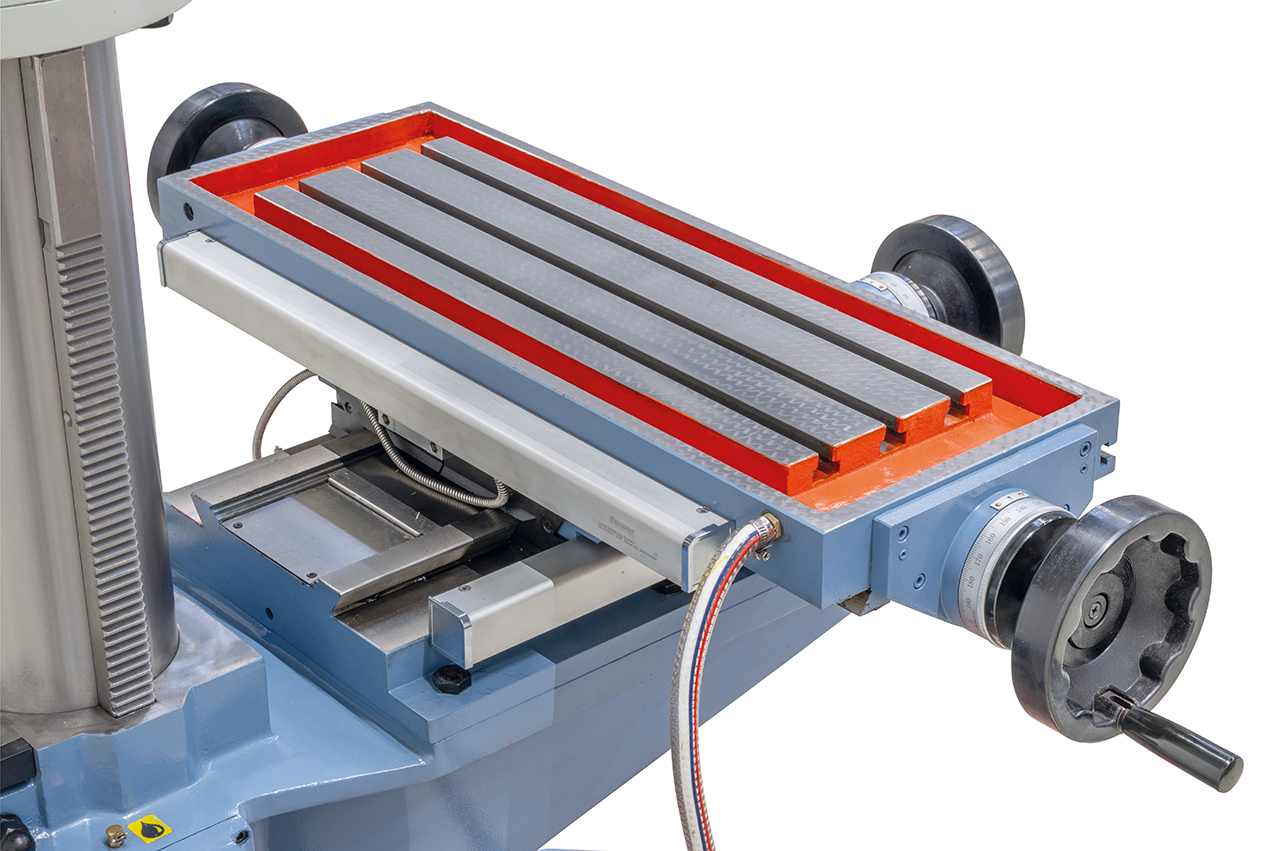

| Tischgröße / T-Nutengröße | 800 x 280 mm / 14 mm |
| Verfahrweg (x / y) | 415 / 290 mm |
| Ausladung | 380 mm |
| Abstand Spindel / Tisch max. | 480 mm |
| Abstand Spindel / Bodenplatte | 1165 mm |
| Pinolenhub | 210 mm |
| Säulendurchmesser | 150 mm |

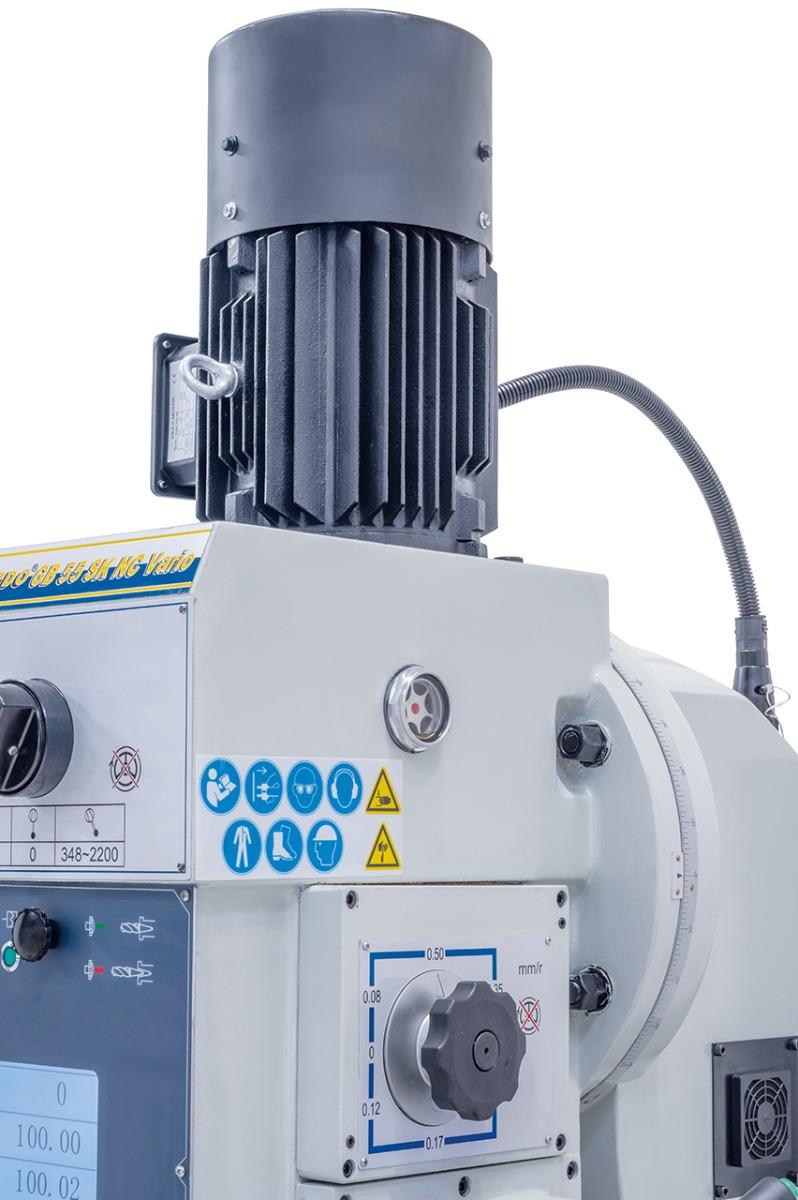

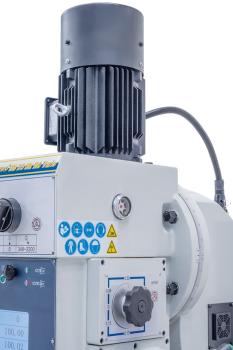

| Motorleistung | 3,0 kW |
| Maschinenabmessung (B x T x H) | 1230 x 1240 x 2310 mm |
| Gewicht ca. | 800 kg |
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16

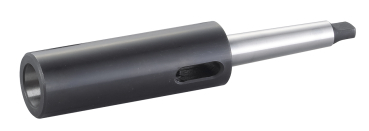

- Reduzierhülse MK 4 / 3, MK 4 / 2, MK 3 / 1
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Automatischer Werkzeugauswerfer
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Erstbefüllung mit Shell Tellus 46
- Höhenverstellbare Schutzabdeckung
Alt indstillingsarbejde udføres direkte på det store berøringsfølsomme display
Boret fremføres enten manuelt eller ved hjælp af en elektro- magnetkobling.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
