01-1255 Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl GB 35 TV Vario
01-1255 Bernardo Getriebebohrmaschinen mit stufenloser Drehzahl GB 35 TV Vario

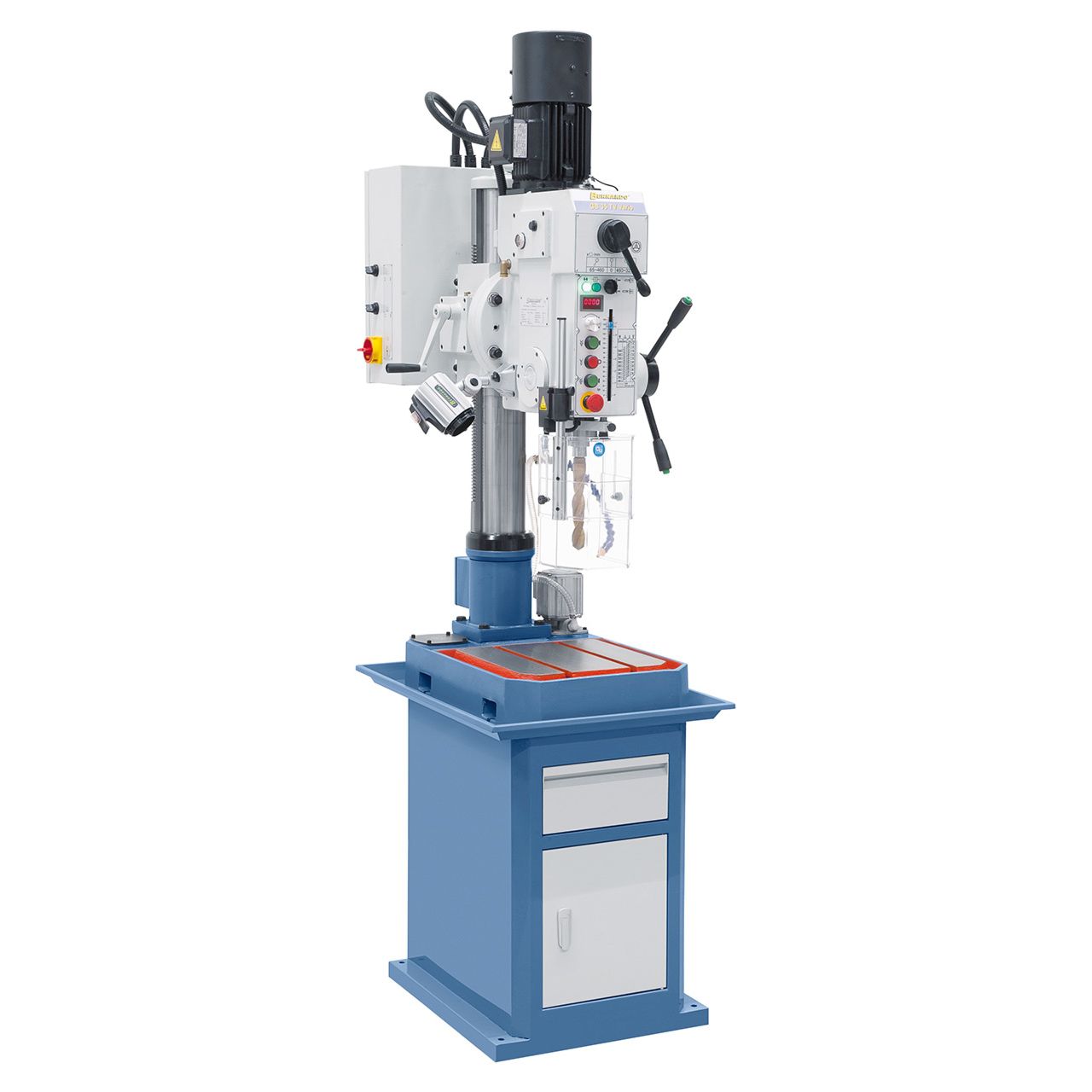

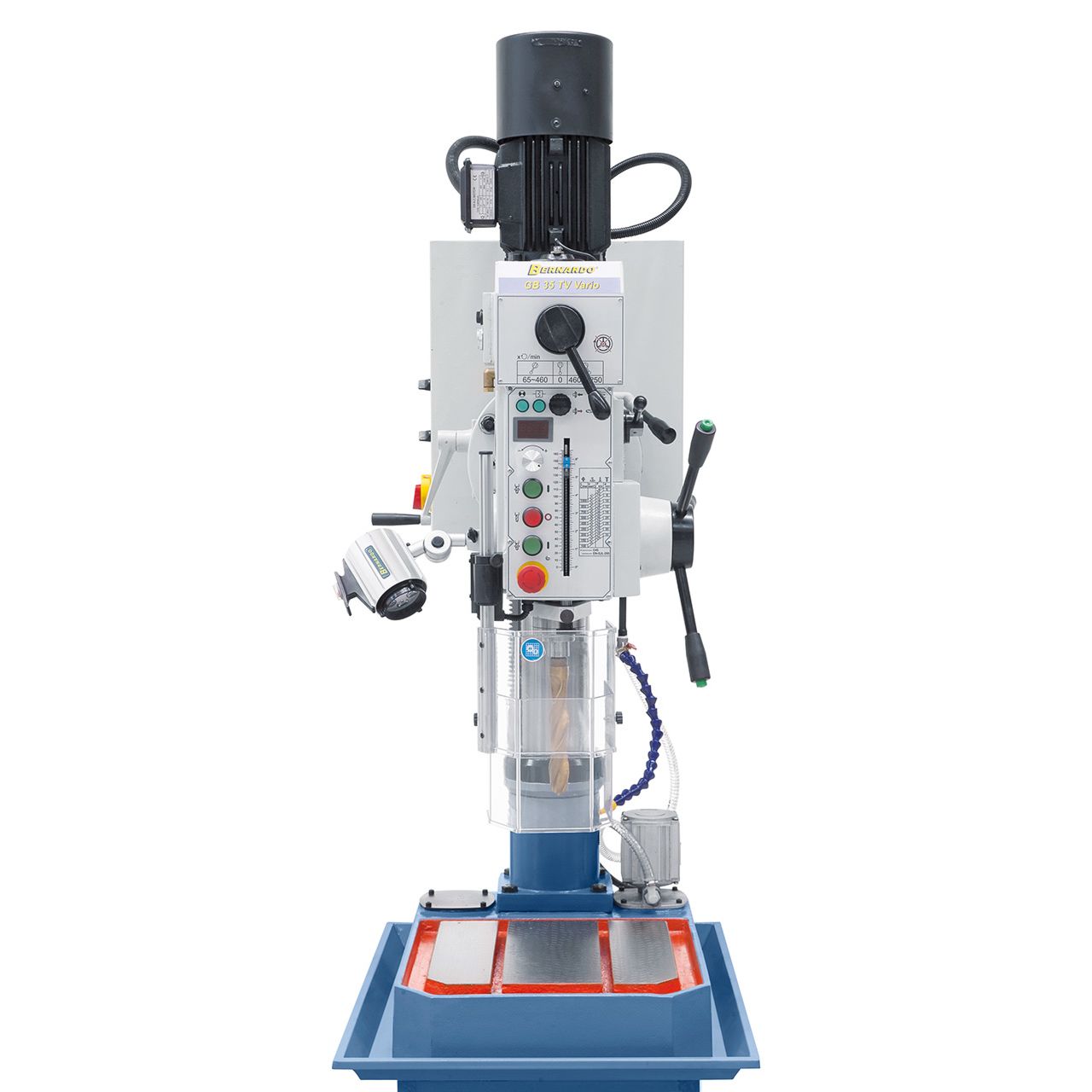

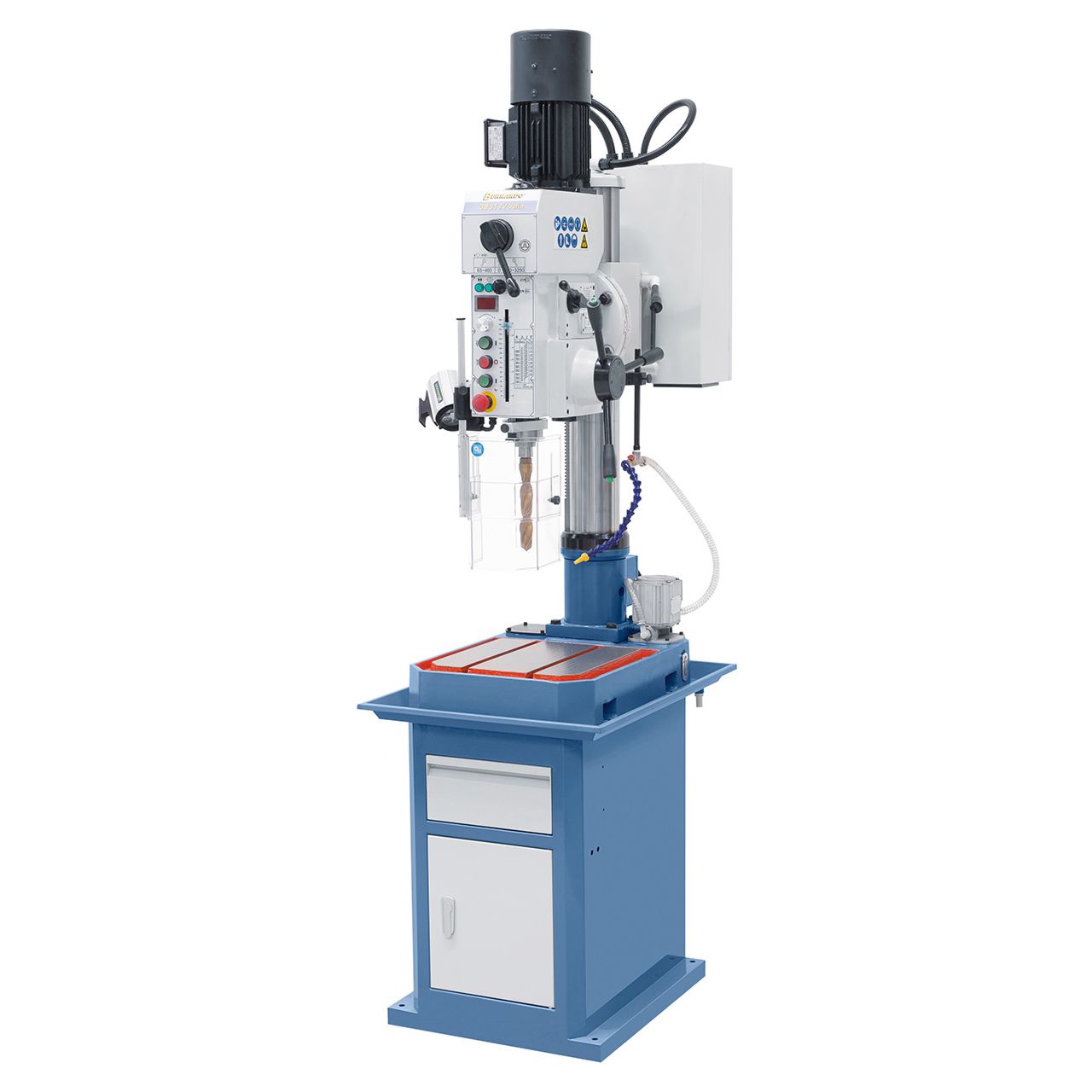

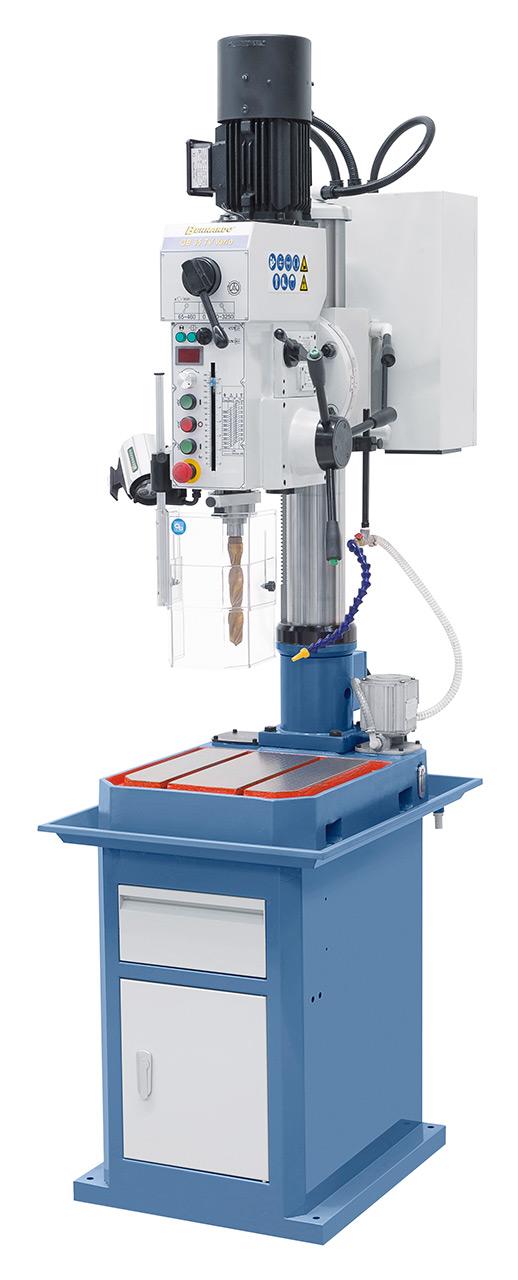

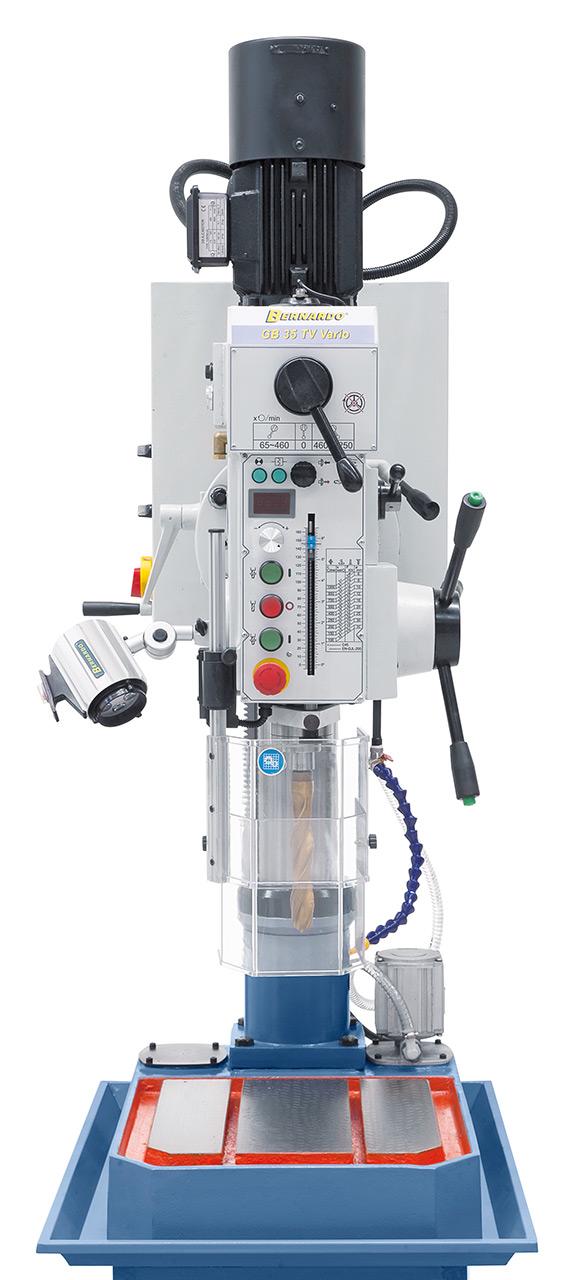

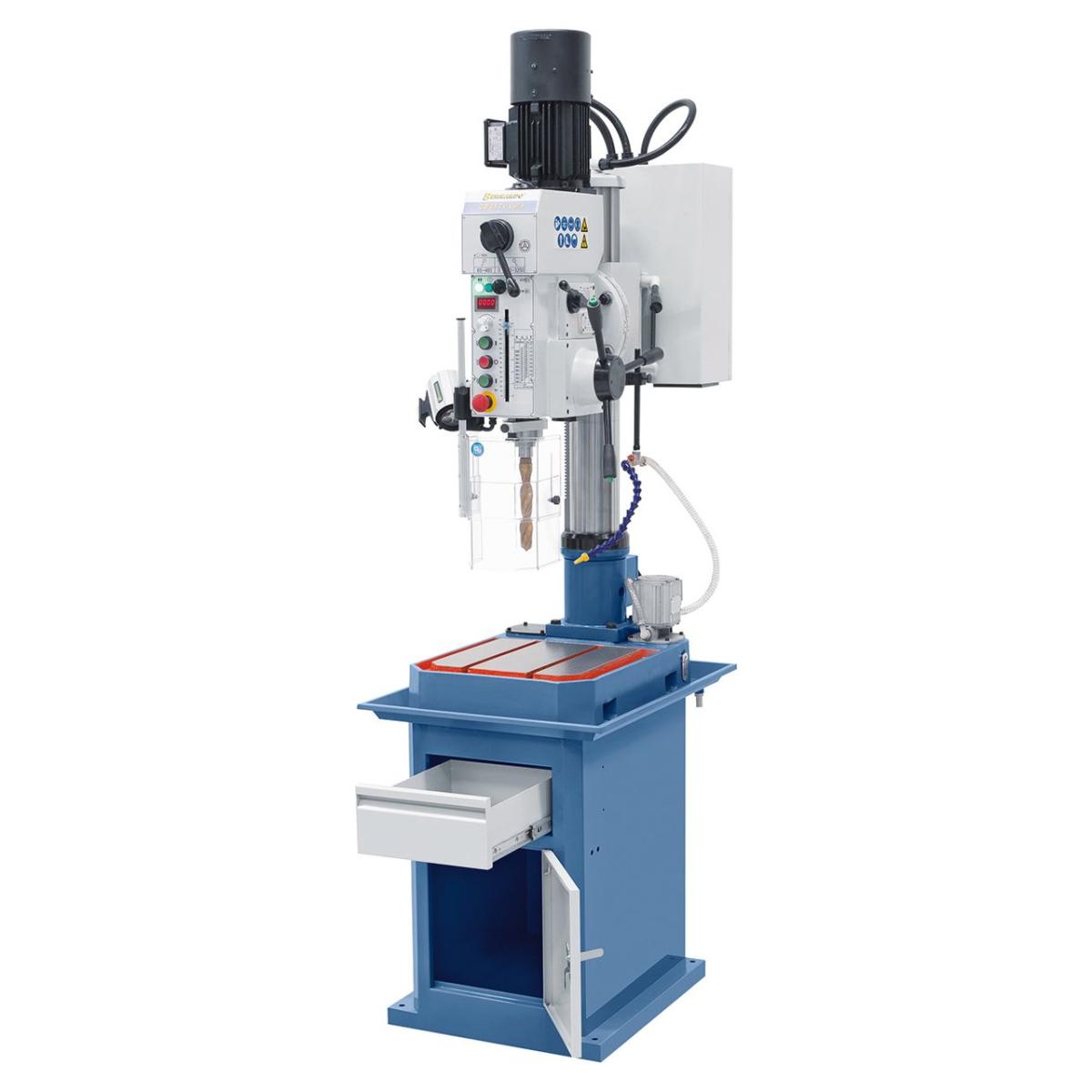

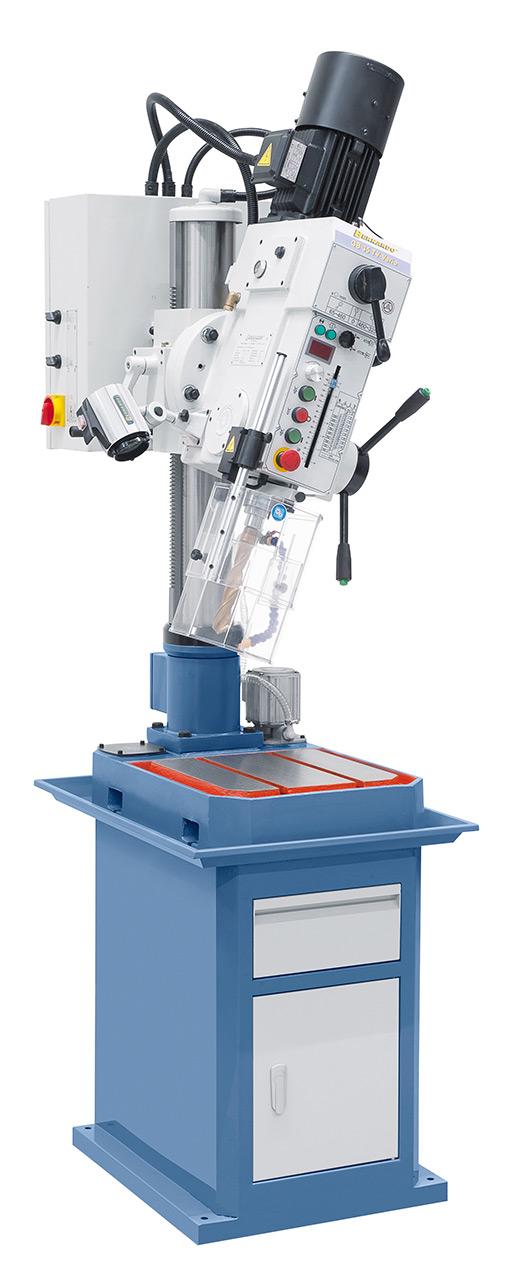

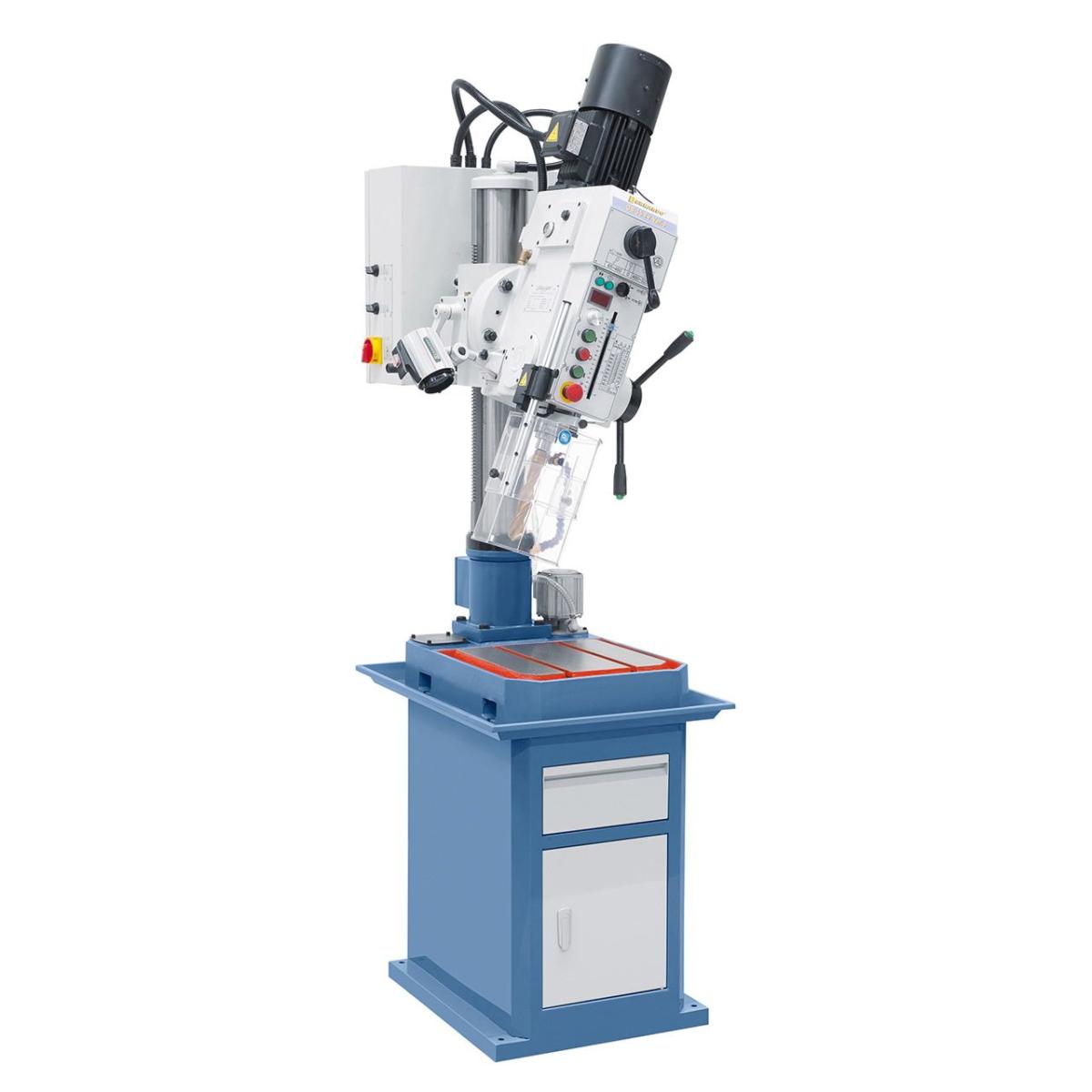

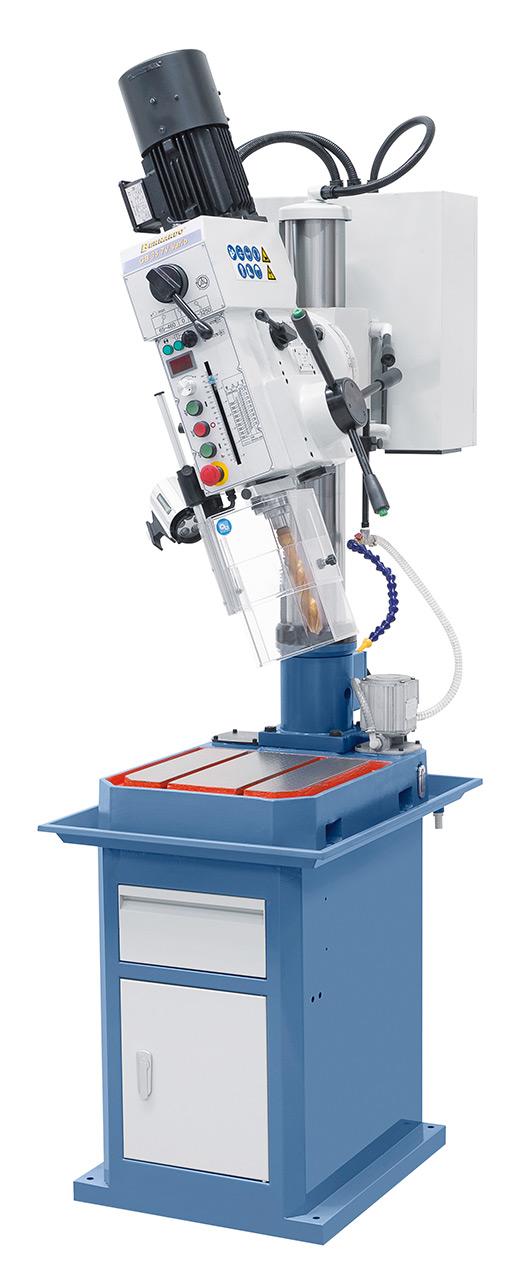

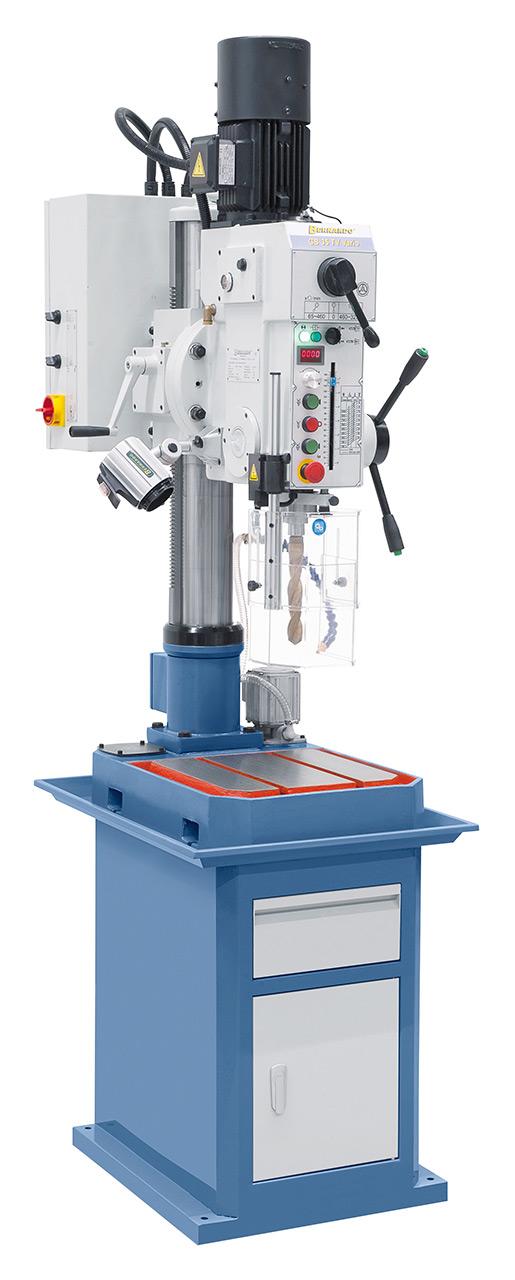

Beschreibung:Das Modell GB 35 TV Vario ist eine Tischbohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Für einen erweiterten Einsatzbereich verfügt die Maschine zusätzlich über einen schwenkbaren Getriebekopf.
Features:
Technische Spezifikation:
Lieferumfang:
Serienmäßig mit automatischem 3-fach Bohrvorschub ausgestattet
Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittels Potentiometer
Beschreibung:Das Modell GB 35 TV Vario ist eine Tischbohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Für einen erweiterten Einsatzbereich verfügt die Maschine zusätzlich über einen schwenkbaren Getriebekopf.
Features:
- Garantierte Rundlaufgenauigkeit ? 0,02 mm, in der Pinole gemessen

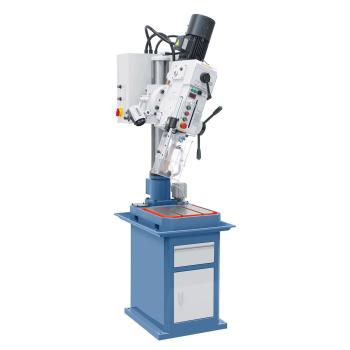

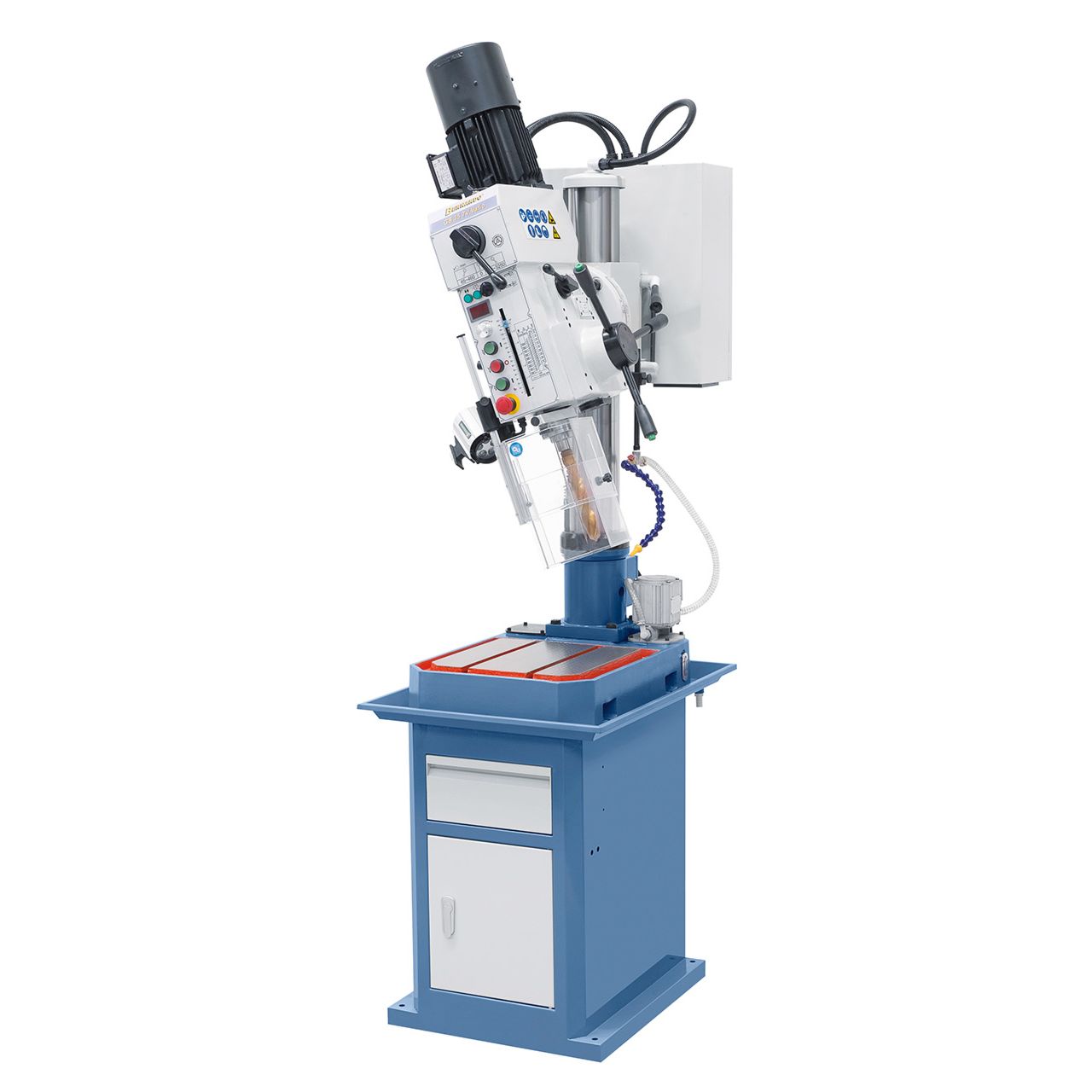

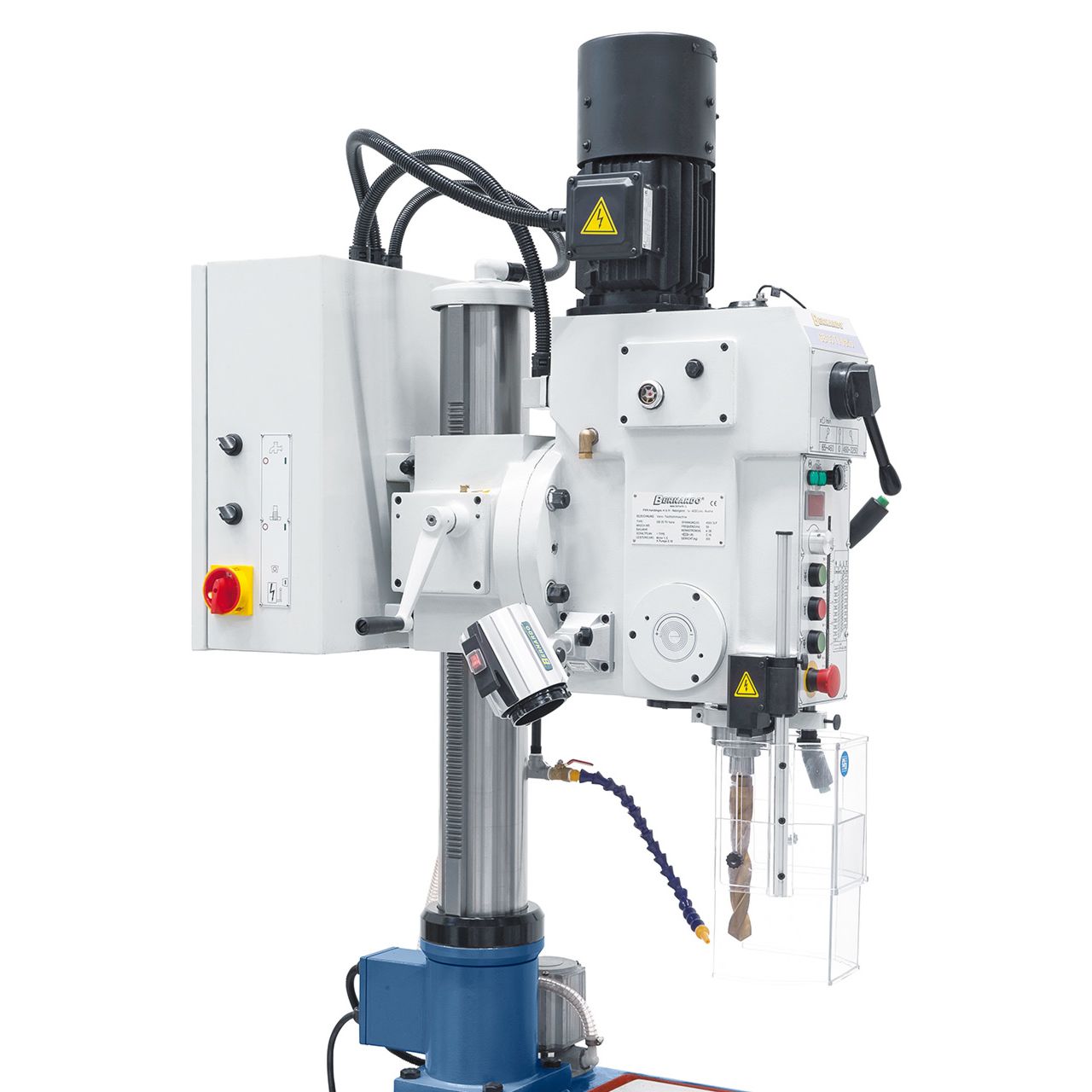

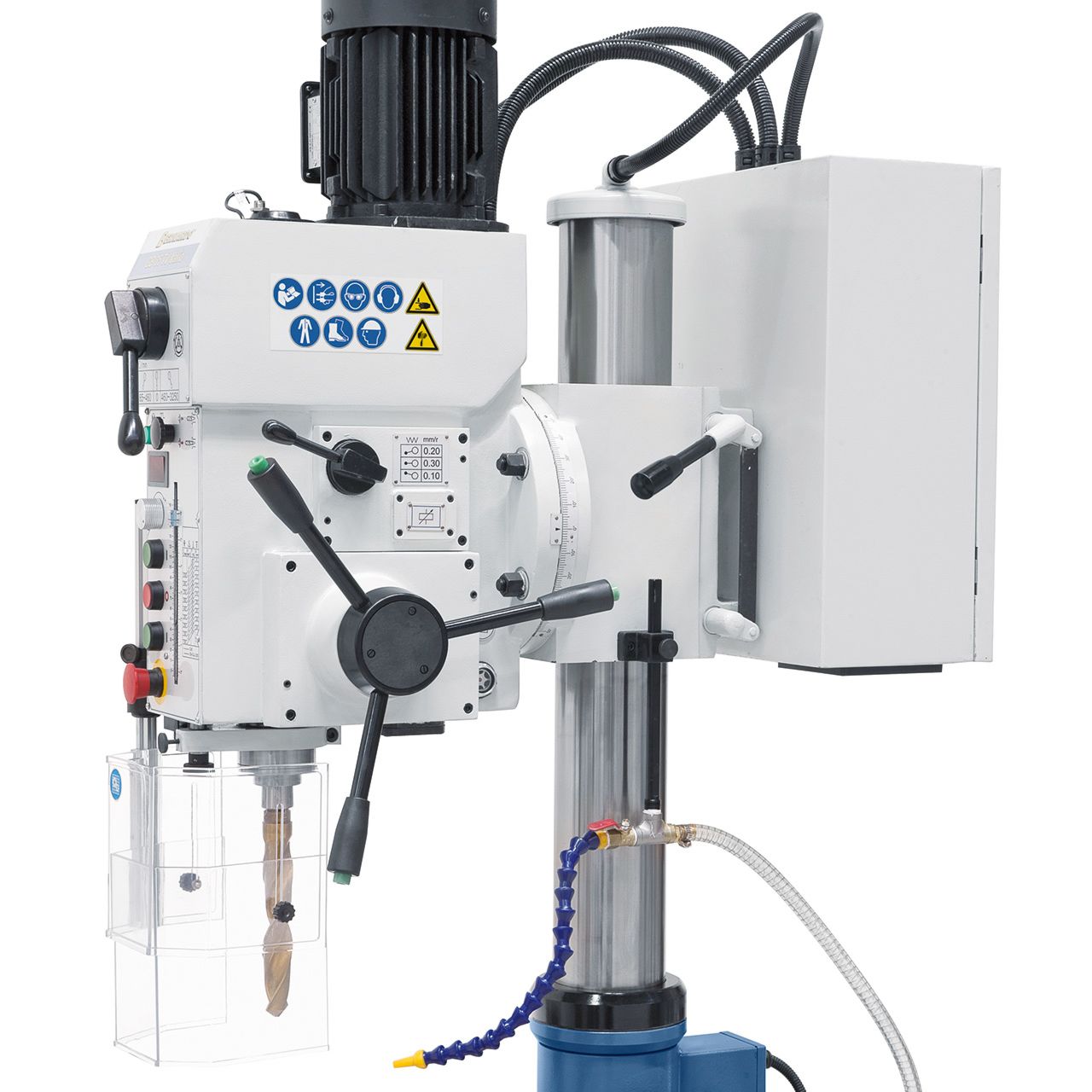

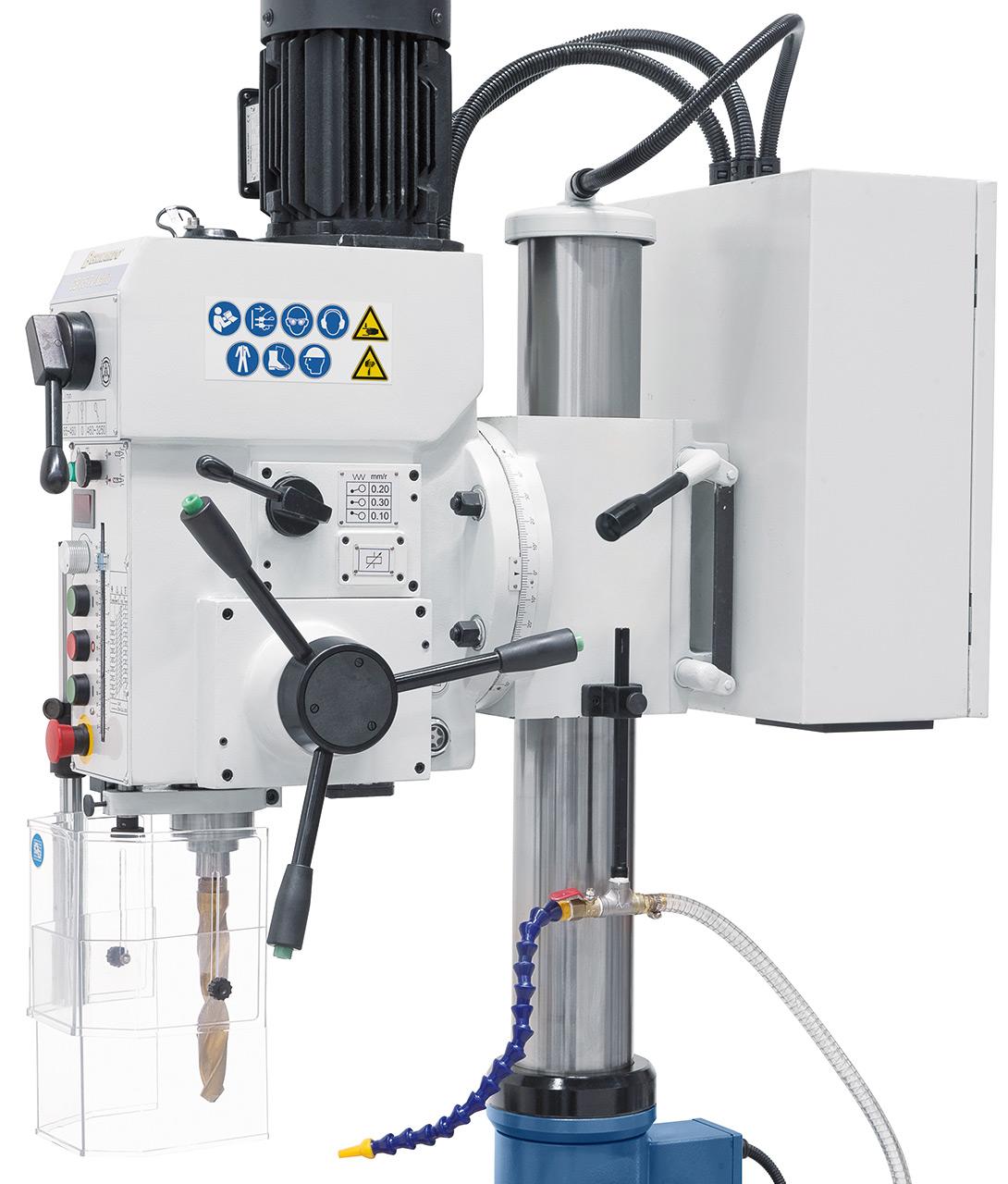

- Erweiterter Einsatzbereich durch den von -45° bis +45° schwenkbaren Bohrkopf
- Schneller Wechsel des Bohrwerkzeuges durch automatischen Werkzeugauswerfer

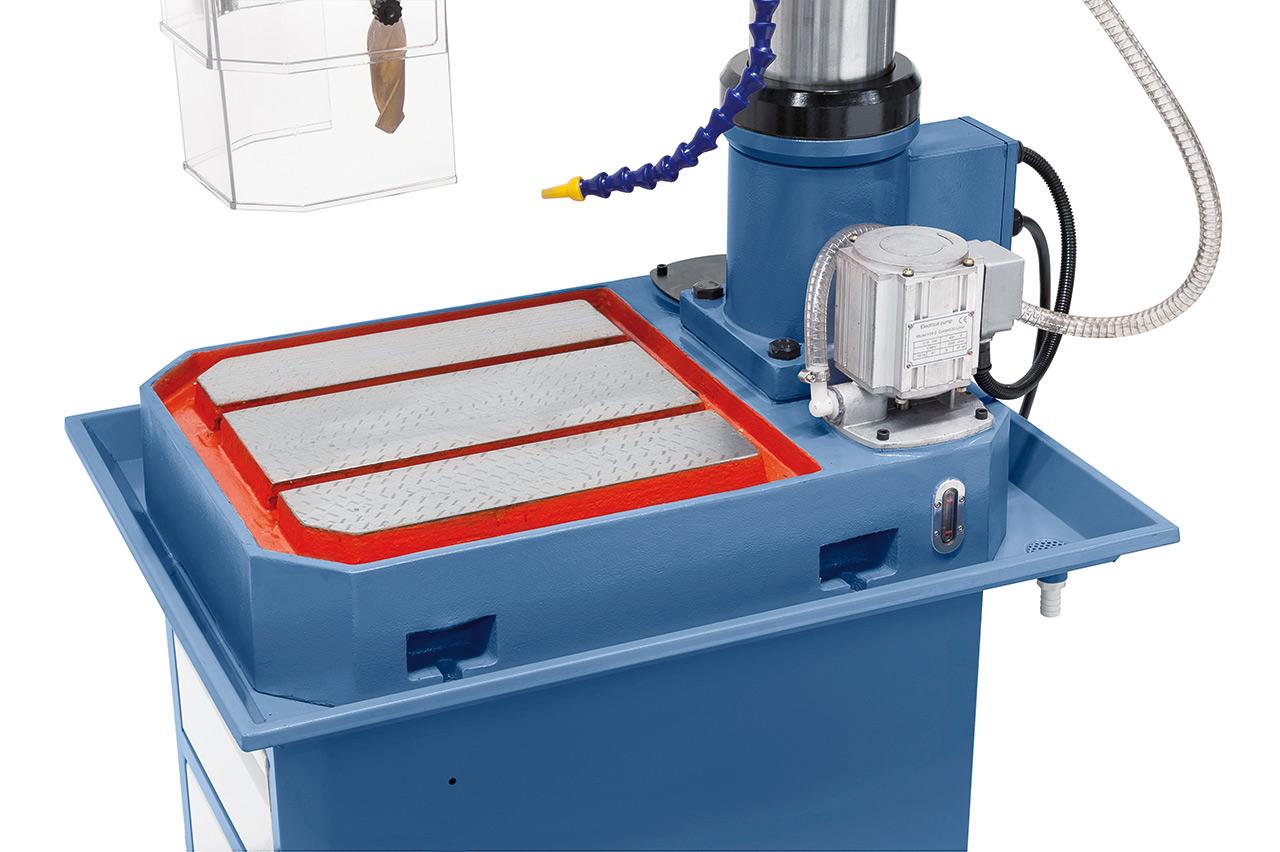

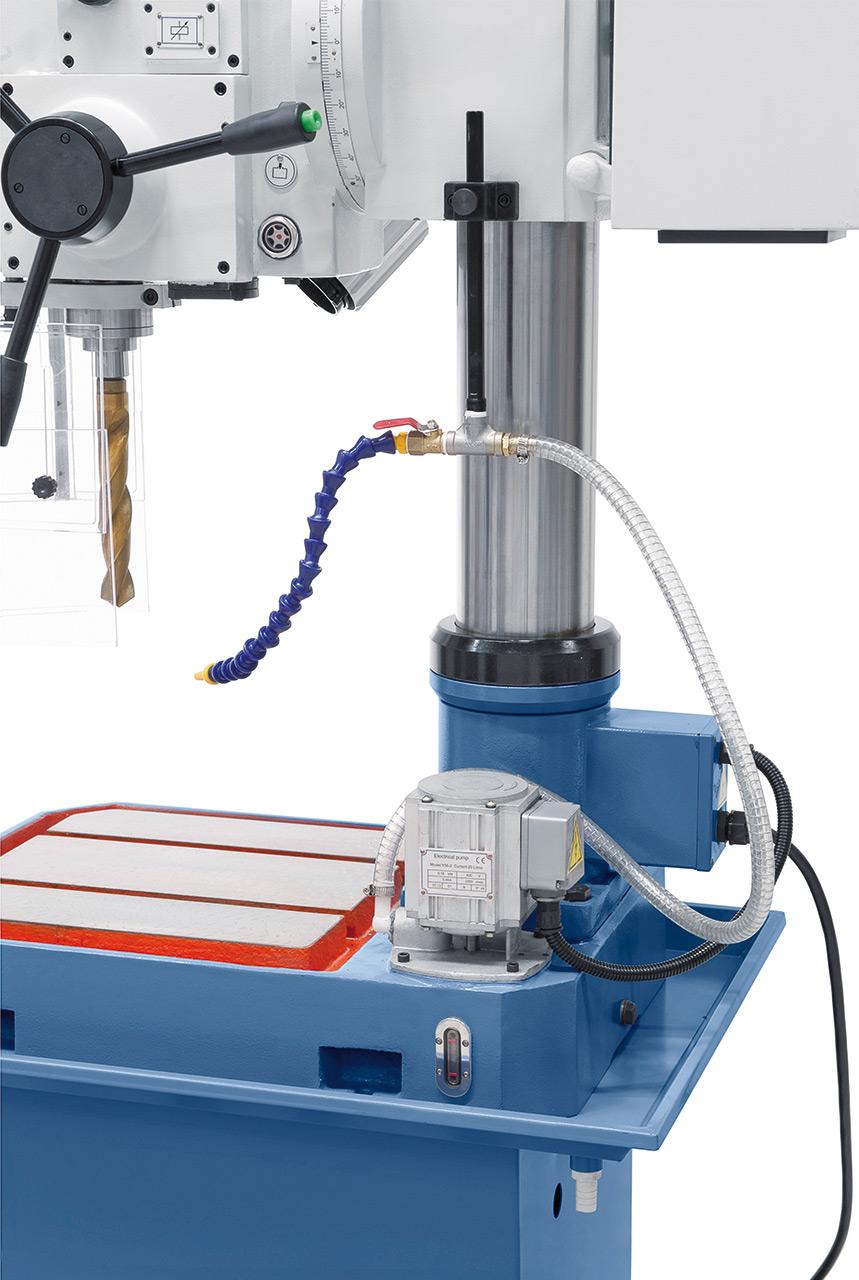

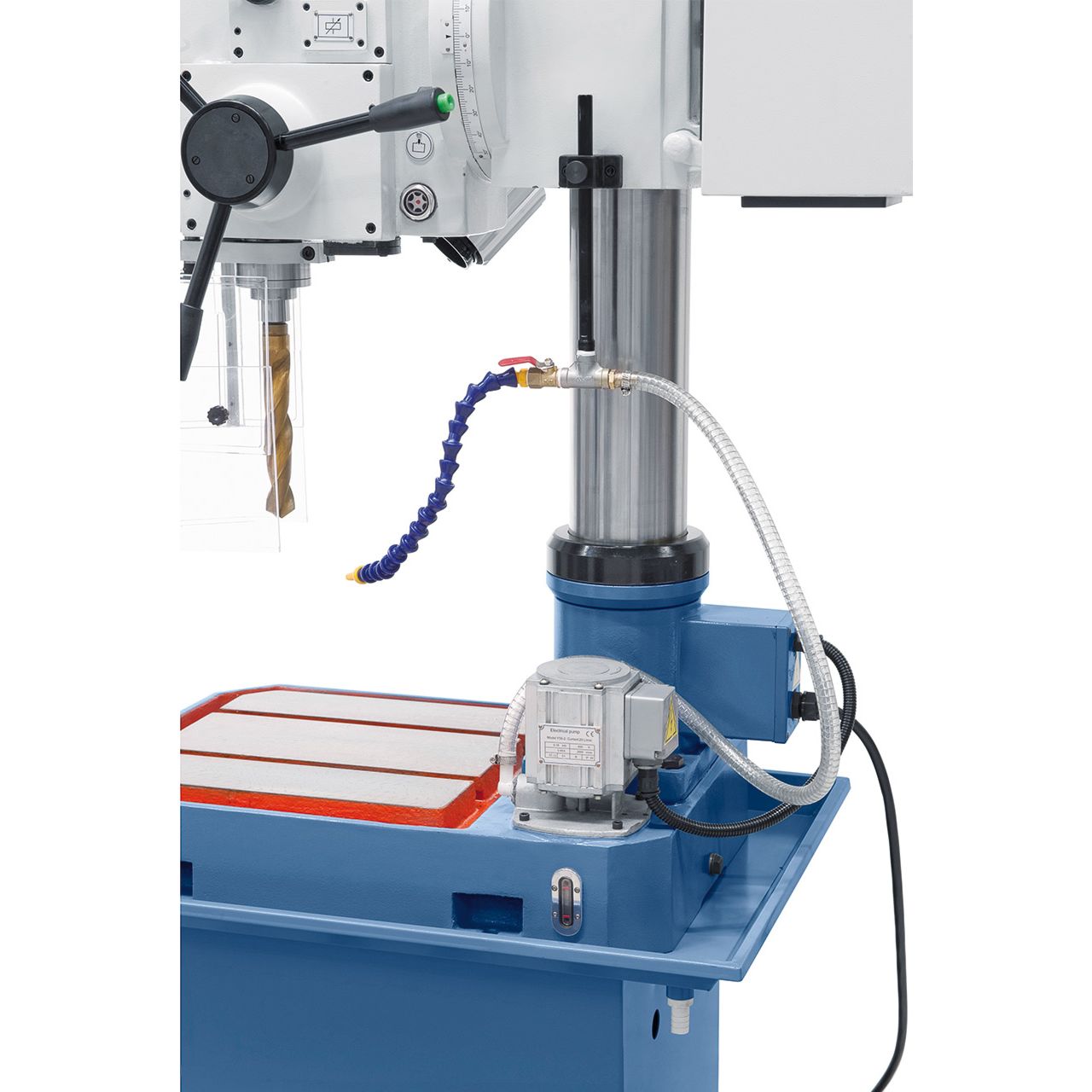

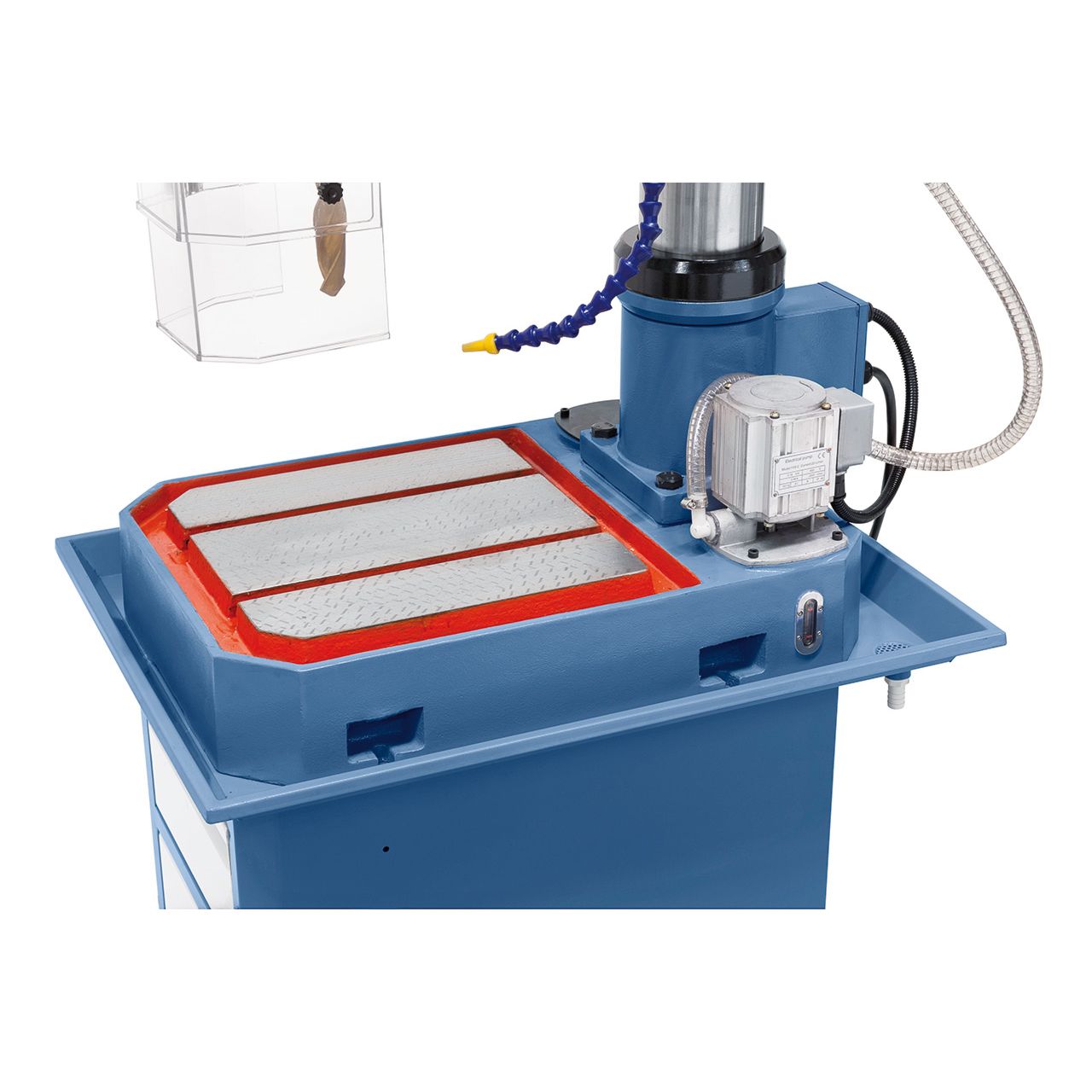

- Präzise bearbeitete Bodenplatte mit T-Nuten und integrierter Kühlmittelpumpe
- Inklusive energieeffizienter und lichtstarker LED-Maschinenleuchte
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Stufenlose Drehzahlregelung, eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Technische Spezifikation:
| Bohrleistung in Stahl | 35 mm |
| Bohrleistung in Guss | 40 mm |
| Gewindeschneiden max. | M24 |
| Bohrfutter | 1 - 13 mm / B 16 |
| Morsekonus | MK 4 |
| Spindeldrehzahl / 2 Stufen | 65 - 460 U/min / 460 - 3250 U/min |
| Vorschubbereich | 0,1 / 0,2 / 0,3 mm/U |
| Ausladung | 320 mm |
| Abstand Spindel / Bodenplatte | 135 - 650 mm |
| Pinolenhub | 160 mm |
| Säulendurchmesser | 120 mm |
| Arbeitsfläche Bodenplatte | 360 x 370 mm |
| T-Nutengröße | 14 mm |
| Motor-Abgabeleistung S1 100% | 1,5 kW |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW |
| Maschinenabmessung (B x T x H) | 500 x 900 x 1660 mm |
| Gewicht ca. | 300 kg |
Lieferumfang:
- Zahnkranzbohrfutter 1 – 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16

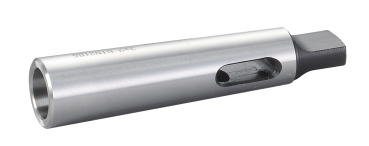

- Reduzierhülse MK 4 / 3, MK 4 / 2, MK 3 / 1
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Automatischer Werkzeugauswerfer
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Erstbefüllung mit Shell Tellus 46
- Höhenverstellbare Schutzabdeckung
Serienmäßig mit automatischem 3-fach Bohrvorschub ausgestattet
Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittels Potentiometer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
