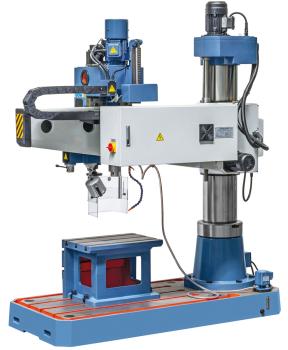

01-1329XL9 Bernardo Radialbohrmaschine RD 1300 NC Vario
01-1329XL9 Bernardo Radial- und Schnellradialbohrmaschinen Radialbohrmaschine RD 1300 NC Vario *
Beschreibung:Die Radialbohrmaschine RD 1300 NC Vario ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …
Features:
Technische Spezifikation:
Lieferumfang:
Abbildung mit schwenkbaren Horizontaltisch (Option)

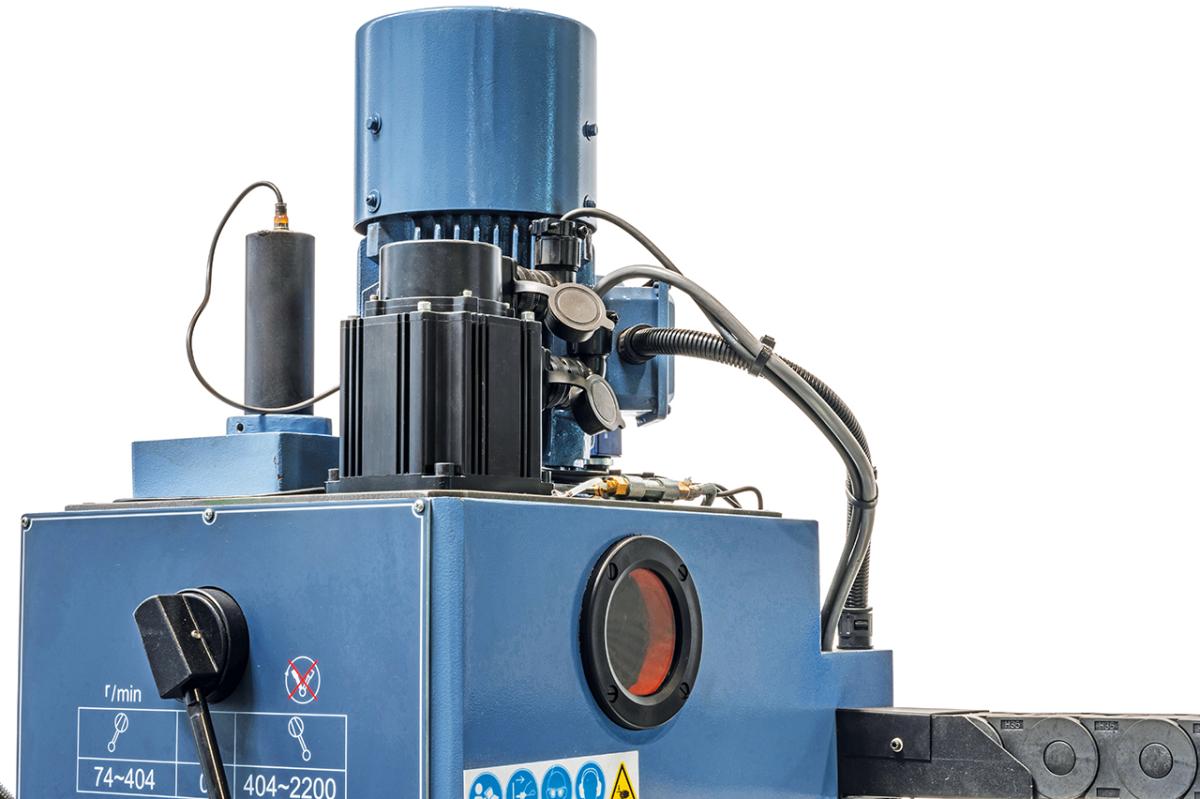

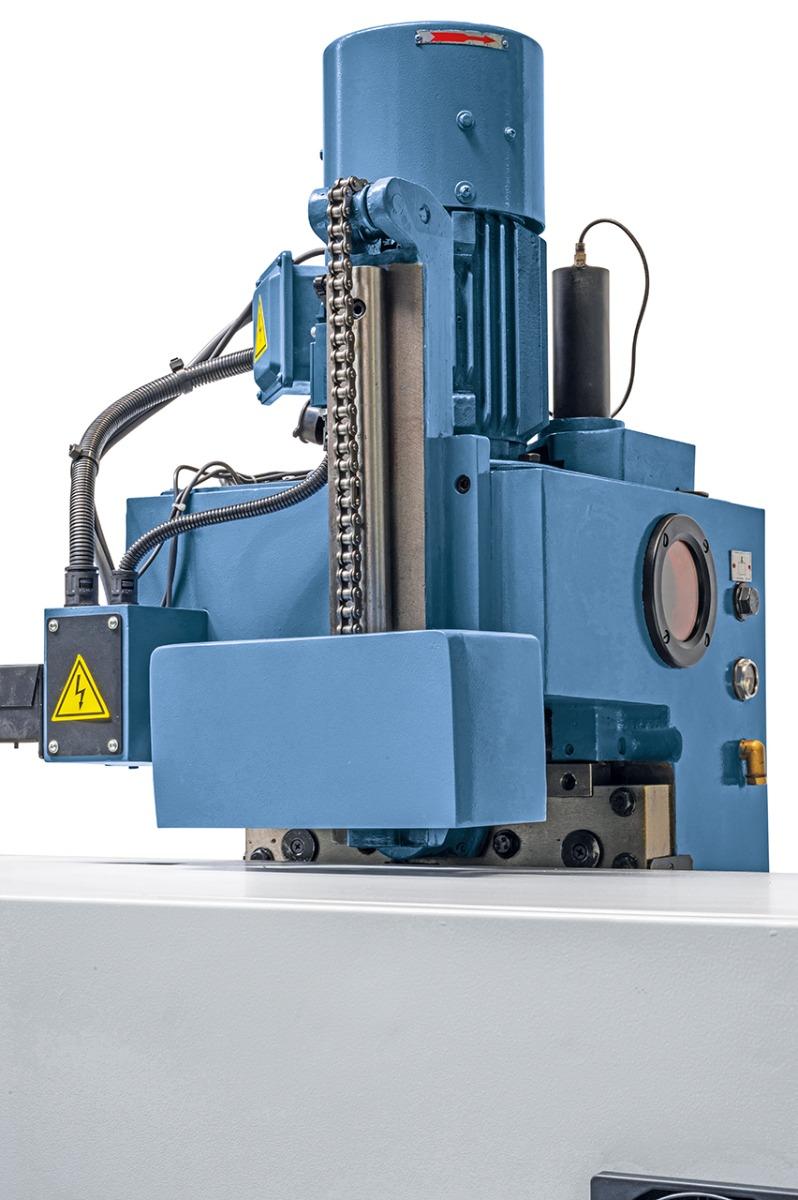

Gegengewicht für die Pinole und Energie-führungskette an der Rückseite des Bohrkopfes.
Präzisionsgeschliffener Würfeltisch mit 5 T-Nuten, serienmäßig im Lieferumfang enthalten.

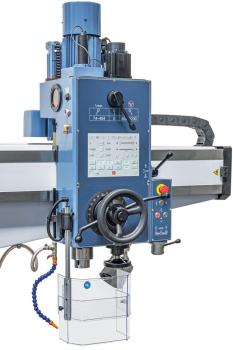

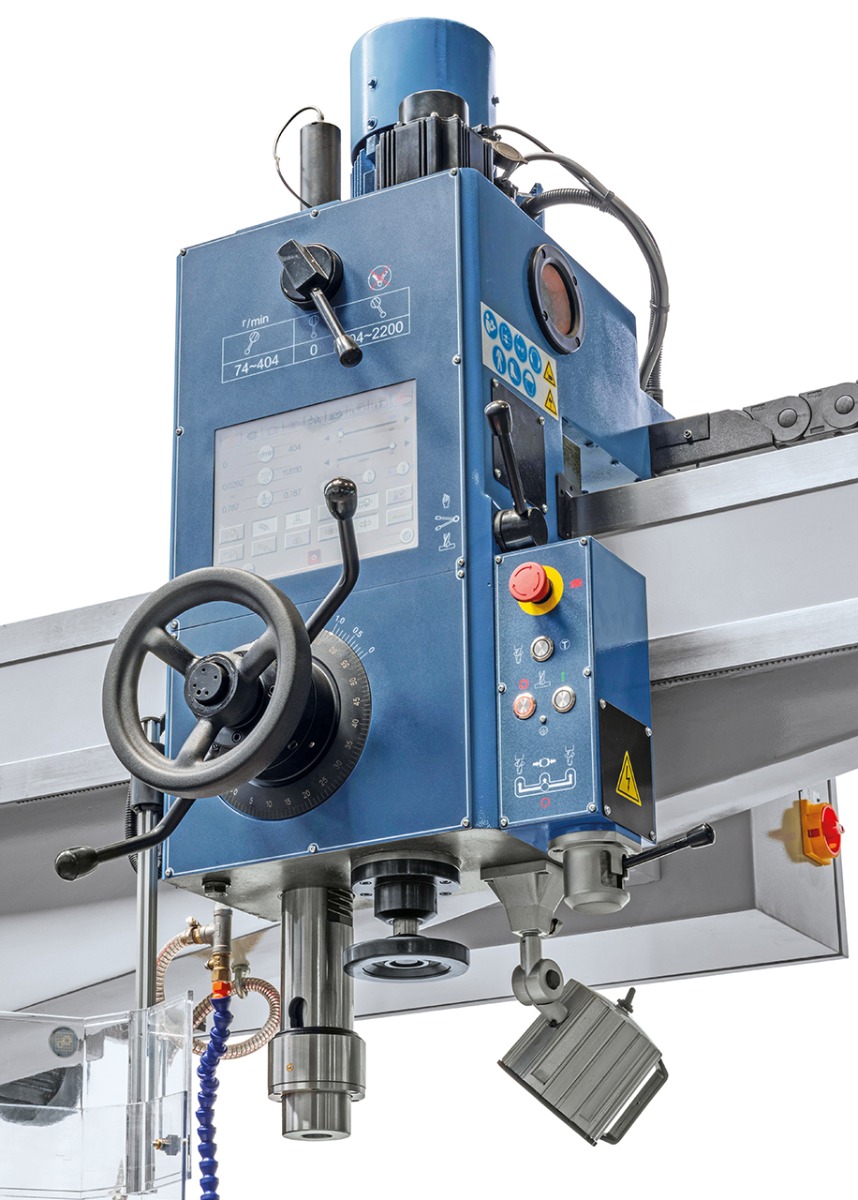

Sämtliche Einstellarbeiten erfolgen direkt am großdimensionierten Touchscreen-Display
Drehrichtungsänderung bzw. Ein- und Auskuppeln der Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes
Serienmäßig mit Hydraulikmotor für die Klemmung des Auslegers, der Säule und des Bohrkopfes.v
Abbildung mit schwenkbaren Horizontaltisch (Option)
Beschreibung:Die Radialbohrmaschine RD 1300 NC Vario ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …
Features:
- Die serienmäßige Steuerung Bohrtronic errechnet nach Eingabe des Werkzeugdurchmessers und des Materials (Guss / Stahl) die ideale Drehzahl bzw. Vorschubgeschwindigkeit beim Bohren und Gewindeschneiden
- Großdimensionierter Touchscreen für sämtliche Einstellarbeiten wie z.B. Drehzahl, Bohren / Gewindeschneiden, Höhenverstellung Ausleger, .....
- Der Pinolenvorschub erfolgt über einen hochwertigen Servomotor
- Einfache Höhenverstellung des Auslegerarms über Hubmotor, die Position der Spindel bleibt unverändert, ideal für Serienarbeiten
- Elektronisch einstellbare Bohrtiefe inkl. Überprüfung des Eingabewerts
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl kann direkt am Display abgelesen werden
- Anzeige der Maßeinheiten wahlweise mm oder inch
- Führungsbahnen am Ausleger gehärtet und geschliffen
- Gewichtsausgleich der Pinole durch Gegengewicht
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
Technische Spezifikation:
| Bohrleistung max. | 40 mm |
| Gewindeschneiden max. | M40 |
| Ausladung min./max. | 300 - 1300 mm |
| Vertikalbewegung des Auslegers | 600 mm |
| Verfahrweg Bohrkopf (horizontal) | 1000 mm |
| Pinolenhub | 290 mm |
| Spindelaufnahme | MK 4 |
| Spindeldrehzahl | 74 - 404, 404 - 2200 U/min |
| Vorschubbereich | 1 - 300 mm/min |
| Abstand Spindel / Würfeltisch | 100 - 700 mm |
| Abstand Spindel / Grundplatte | 570 - 1170 mm |
| Aufspannfläche Grundplatte | 1220x 900 mm |
| Würfeltisch (L x B x H) | 640 x 450 x 450 mm |
| Motorleistung | 2,2 kW |
| Maschinenabmessung (B x T x H) | 2050 x 1050 x 2560 mm |
| Gewicht ca. | 2400 kg |
Lieferumfang:
- Würfeltisch
- Bohrfutterdorn
- Reduzierhülsen
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Touchscreen mit Bohrtronic-Steuerung
- Servomotor für Pinolenvorschub
- Frequenzumrichter
- Hubmotor
- Hydraulikmotor
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Abbildung mit schwenkbaren Horizontaltisch (Option)
Gegengewicht für die Pinole und Energie-führungskette an der Rückseite des Bohrkopfes.
Präzisionsgeschliffener Würfeltisch mit 5 T-Nuten, serienmäßig im Lieferumfang enthalten.
Sämtliche Einstellarbeiten erfolgen direkt am großdimensionierten Touchscreen-Display
Drehrichtungsänderung bzw. Ein- und Auskuppeln der Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes
Serienmäßig mit Hydraulikmotor für die Klemmung des Auslegers, der Säule und des Bohrkopfes.v
Abbildung mit schwenkbaren Horizontaltisch (Option)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
