03-1249 Bernardo Bearbeitungszentren Proficenter 700 BQV
03-1249 Bernardo Bearbeitungszentren Proficenter 700 BQV

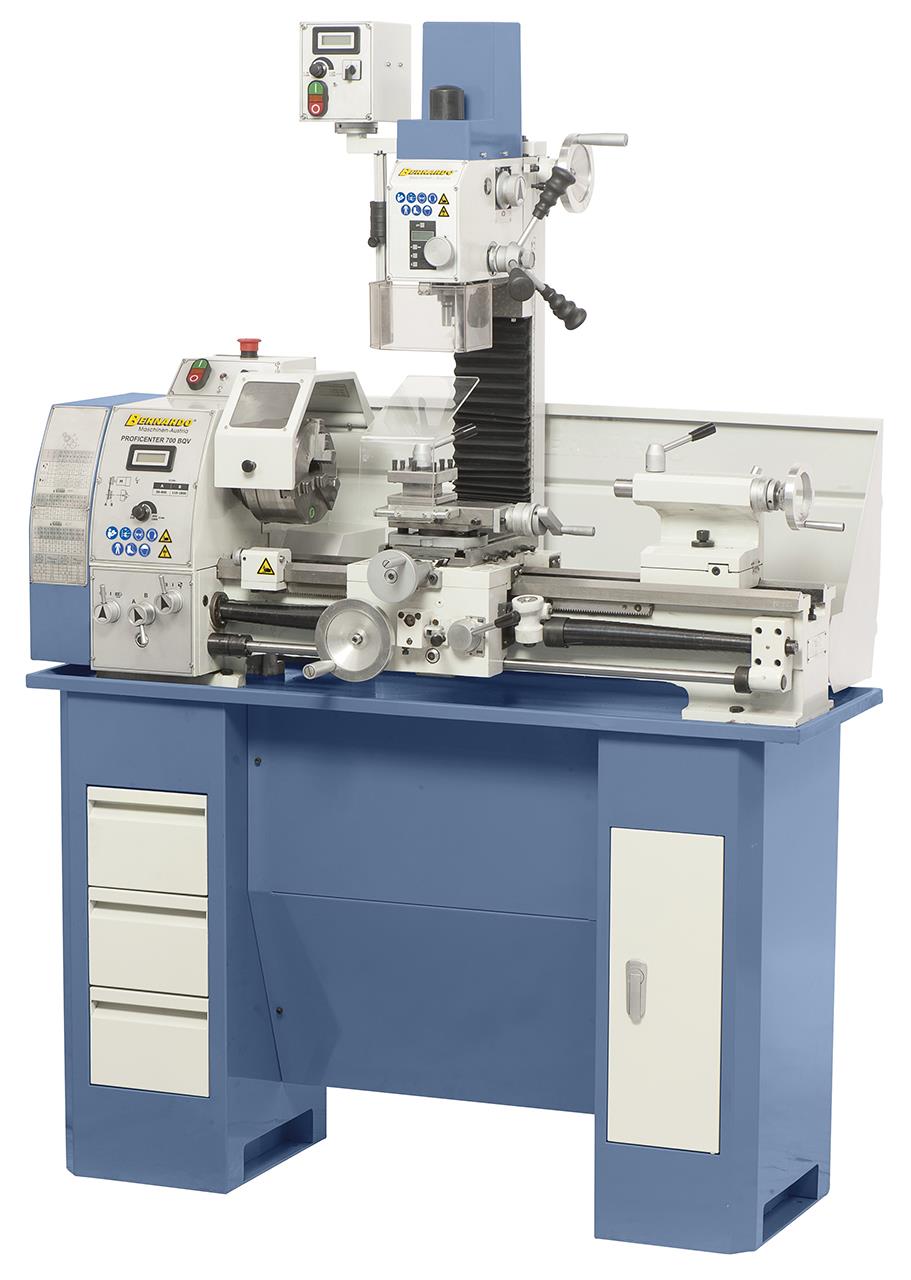

Beschreibung:Unser Topmodell Proficenter 700 BQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine. Zur Reduzierung der Fertigungszeiten ist dieses Modell mit einer 2-Achs-Digitalanzeige lieferbar.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:

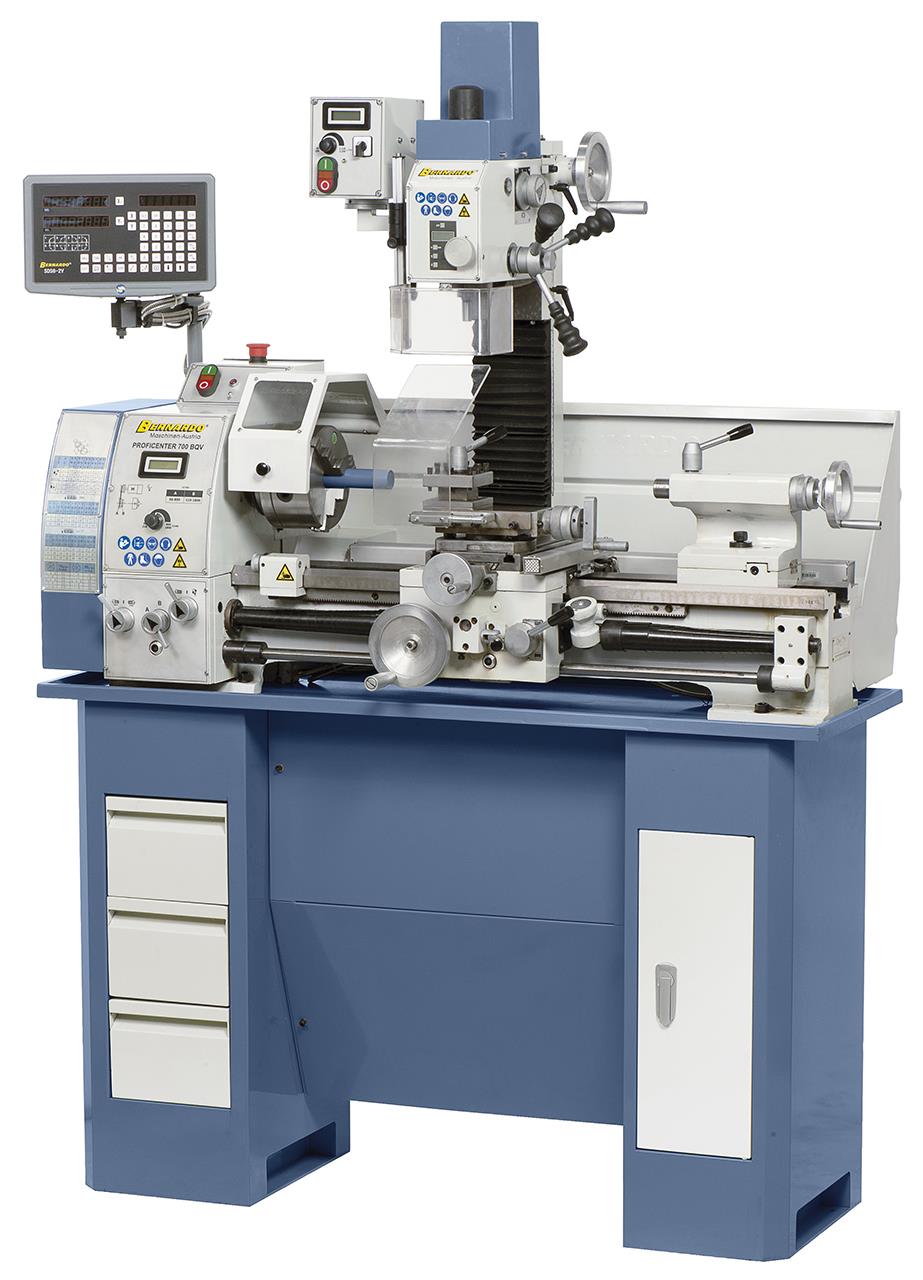

Proficenter 700 BQV inkl. 2-Achs Digitalanzeige (optional)

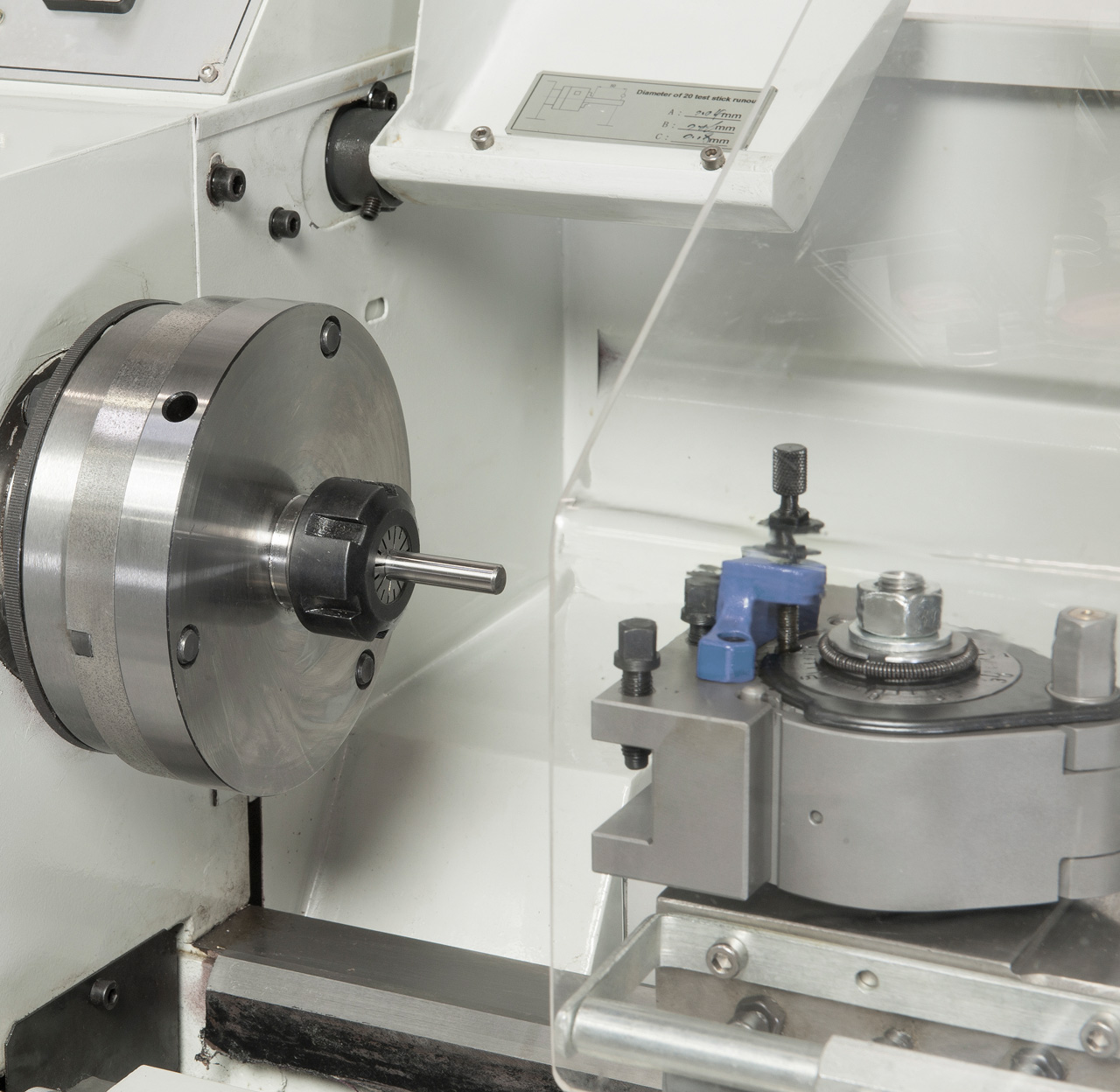

Optional lieferbar: Schnellwechselstahlhalter System Multifix und Spannzangenfutter ER 25
Beschreibung:Unser Topmodell Proficenter 700 BQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine. Zur Reduzierung der Fertigungszeiten ist dieses Modell mit einer 2-Achs-Digitalanzeige lieferbar.
Features:
- Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück möglich

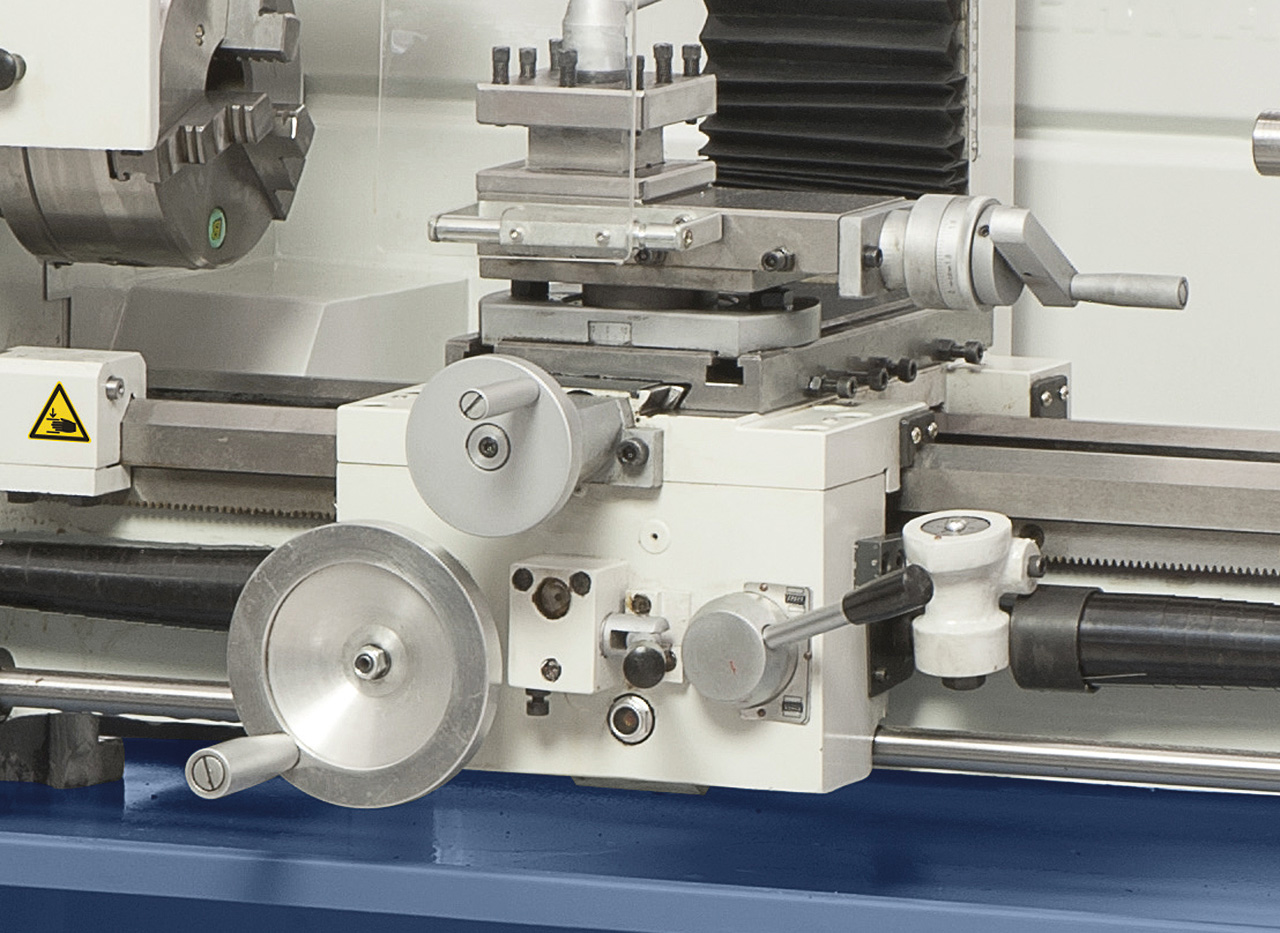

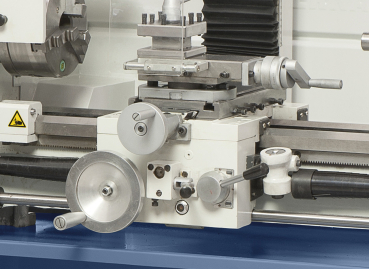

- Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Nach den strengen Vorgaben des Bernardo-Standards gefertigt

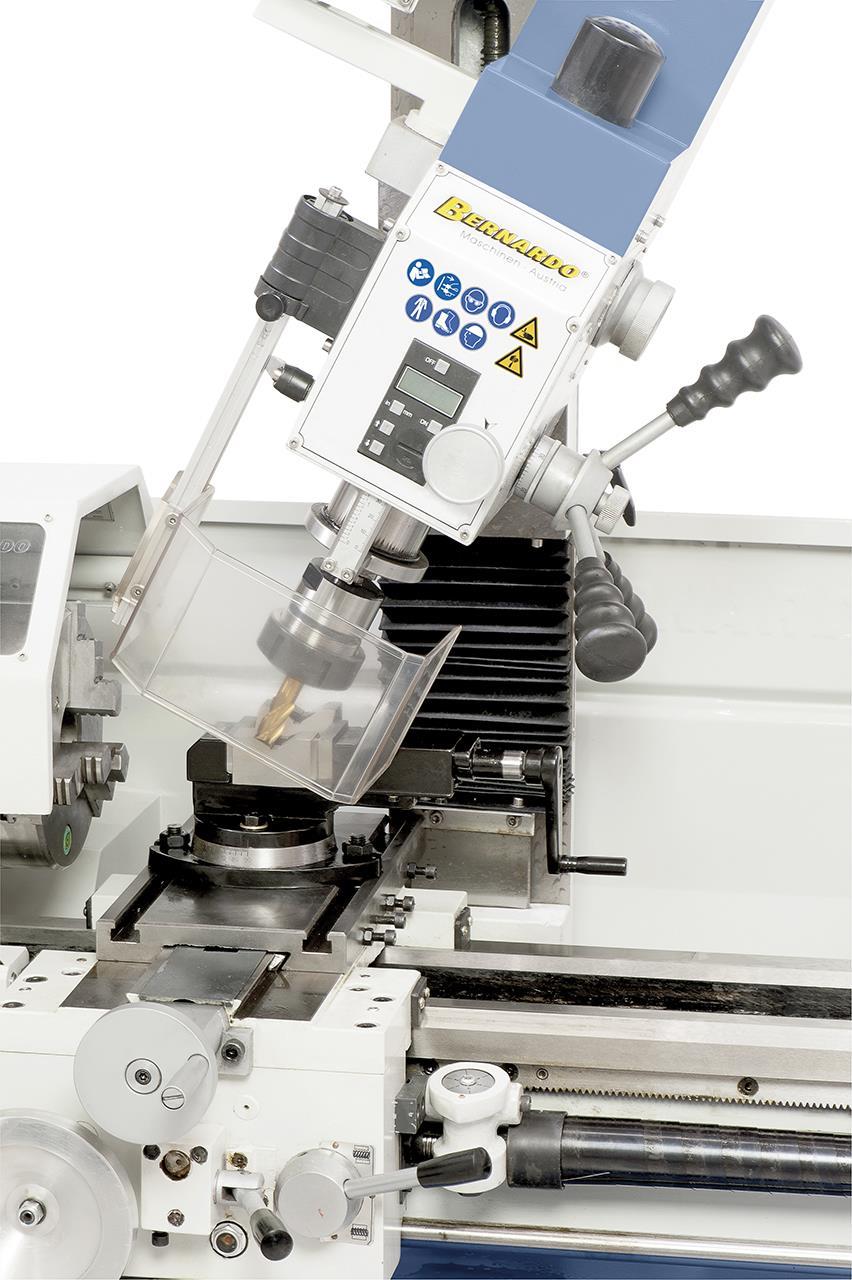

- Erweiterter Einsatzbereich durch den schwenkbaren Fräskopf
- Fräsaufsatz mit Digitalanzeige für den Pinolenhub und Drehzahl
- Oberschlitten in x-Achsenrichtung verschiebbar
- Serienmäßig mit Rechts- und Linkslauf der Frässpindel
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Technische Spezifikation:
| Drehmaschine | |
| Spitzenweite | 700 mm |
| Spitzenhöhe | 150 mm |
| Umlaufdurchmesser über Bett | 280 mm |
| Spindelbohrung | 38 mm |
| Aufnahme in der Spindelbohrung | MK 5 |
| Drehzahlbereich, stufenlos | 50 - 1000 / 100 - 1800 U/min |
| Bereich Längsvorschübe | (14) 0,07 - 0,65 mm/U |
| Bereich Planvorschübe | (11) 0,03 - 0,12 mm/U |
| Metrische Gewinde | (18) 0,2 - 3,5 mm |
| Zollgewinde | (21) 8 - 56 Gg/1' |
| Pinolenweg | 85 mm |
| Pinolenaufnahme | MK 3 |
| T-Nutengröße im Planschlitten | 12 mm |
| Motor-Abgabeleistung S1 100% | 1,1 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,5 kW / 230 V |
| Fräsaufsatz | |
| Bohrleistung max. | 20 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 170 mm |
| Spindeldrehzahl | 50 - 2250 U/min |
| Spindelaufnahme | MK 2 |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 260 mm |
| Motor-Abgabeleistung S1 100% | 0,60 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,90 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1380 x 640 x 1020 mm |
| Gesamtgewicht ca. | 298 kg |
Lieferumfang:

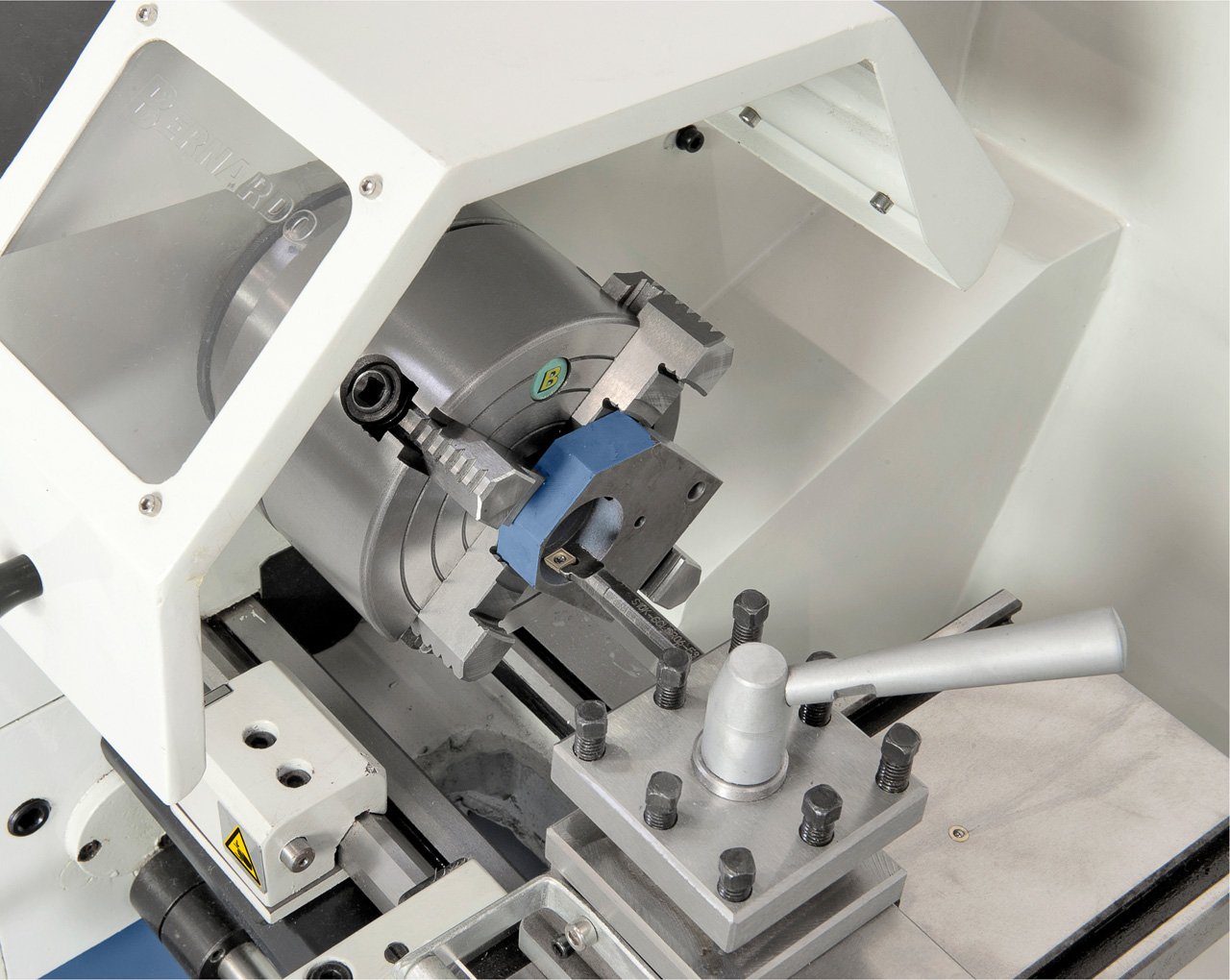

- 3-Backenfutter DK11-160 mm
- Futterflansch 160 mm
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Anzugspindel M10
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Futterschutz
- Leitspindelabdeckung
- Spänerückwand
- Bedienwerkzeug
Proficenter 700 BQV inkl. 2-Achs Digitalanzeige (optional)
Optional lieferbar: Schnellwechselstahlhalter System Multifix und Spannzangenfutter ER 25
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
Hersteller:
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Österreich
Telefon: +43 (0) 732/664015
Fax: +43 (0) 732/664015-9
Mail: bernardo@pwa.at
