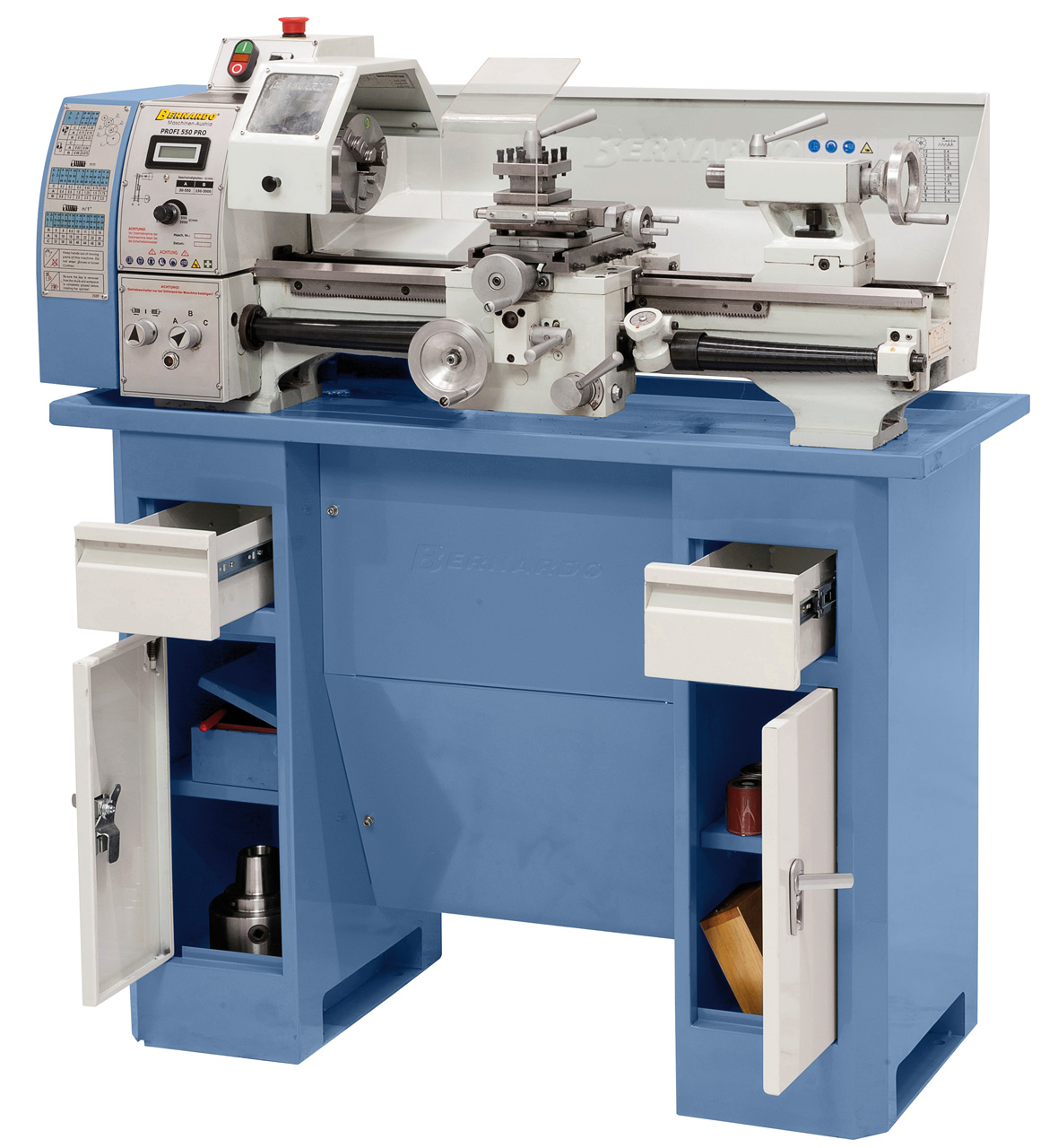

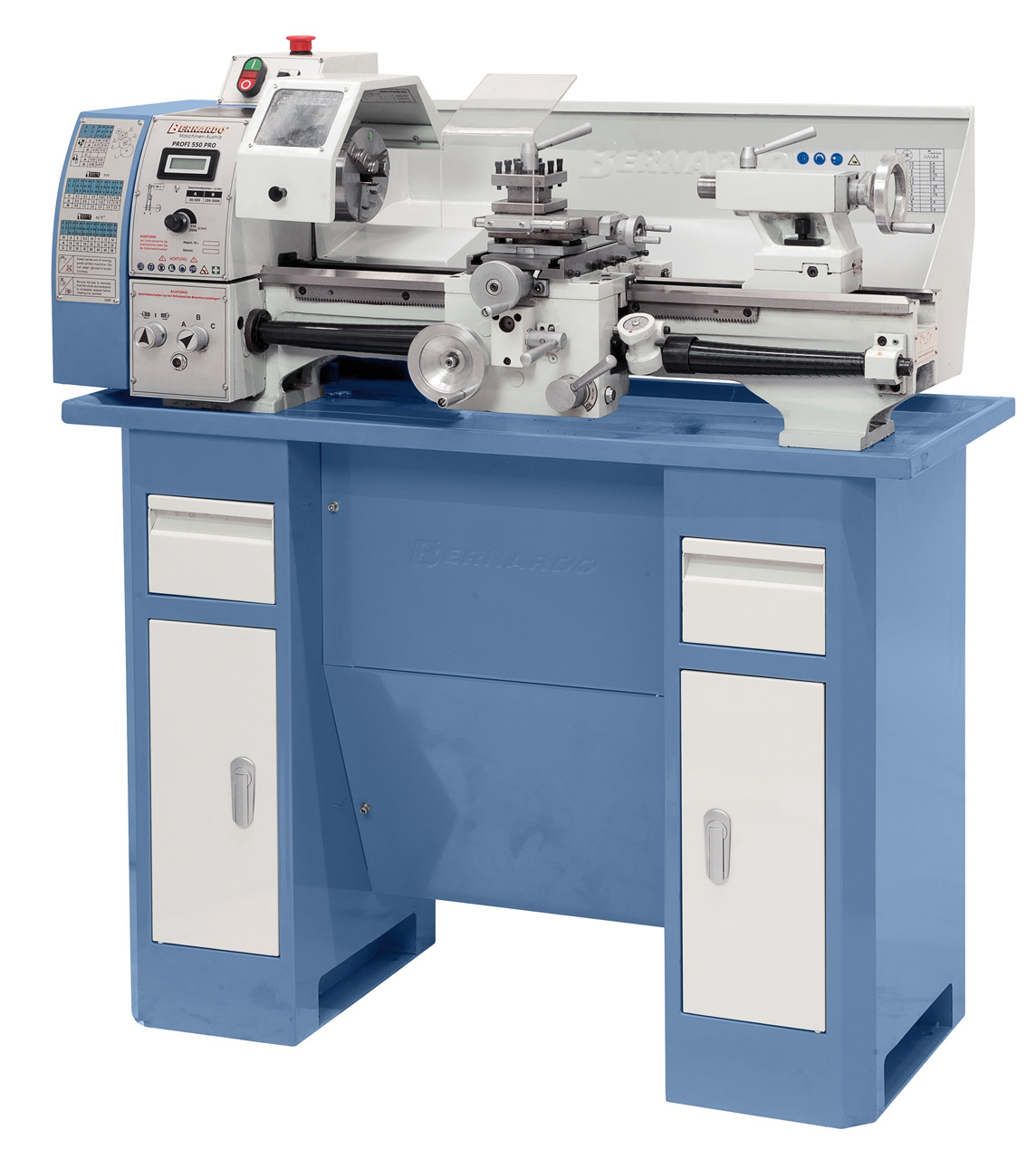

03-1179 Bernardo Leit- und Zugspindeldrehmaschinen Profi 550 Pro - 230 V
03-1179 Bernardo Leitspindeldrehmaschinen Profi 550 Pro / 230 V
Beschreibung:Die Drehmaschine Profi 550 PRO-Serie ist aufgrund des hohen Drehzahlbereichs bis 3000 U/min sowie der umfangreichen Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität,....) das ideale Modell für den anspruchsvollen Anwender.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:

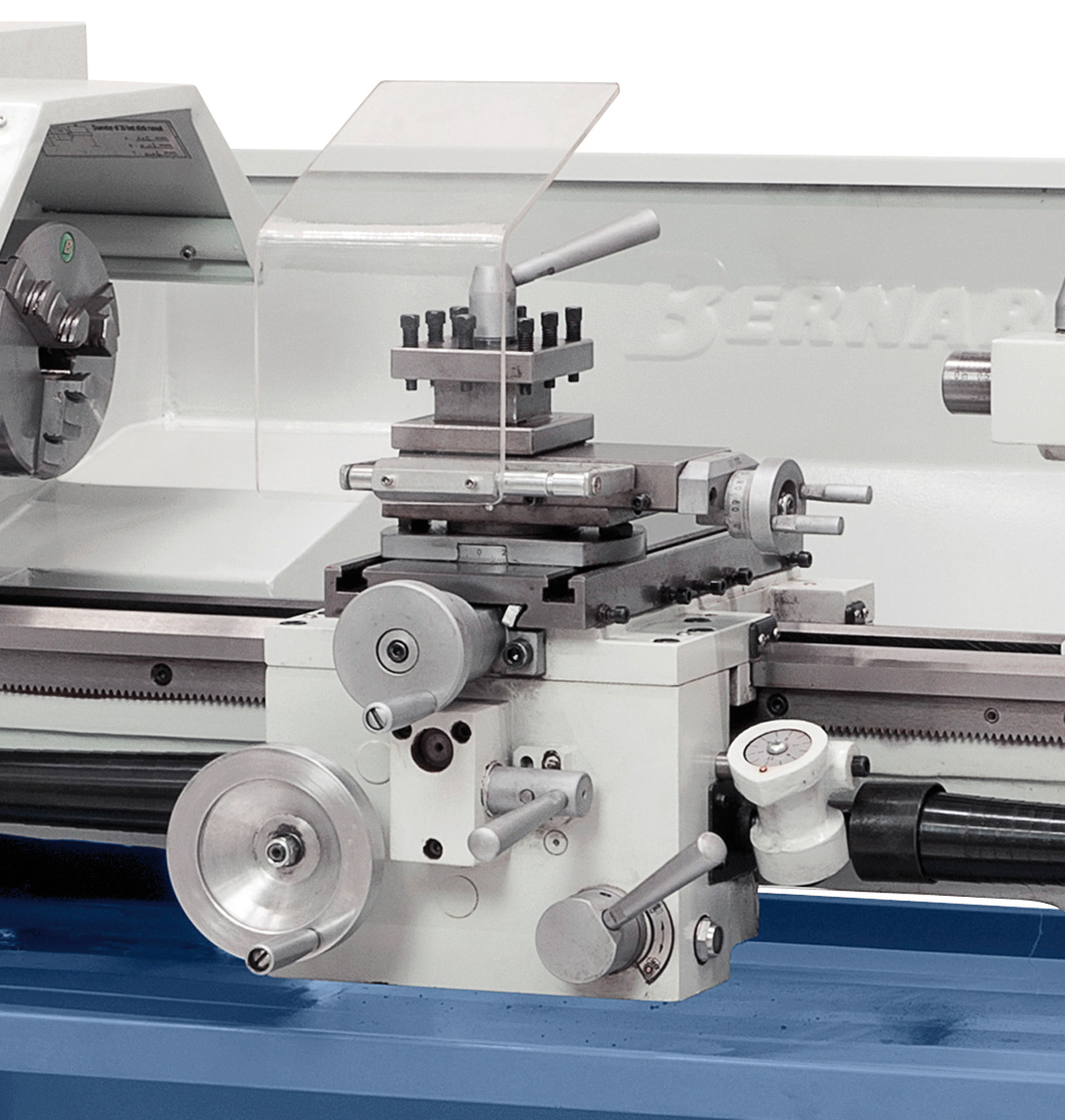

Leichtgängiger Schlitten mit Obersupport und Vierfachstahlhalter, Handräder mit einstellbarer metrischer Feinskalierung

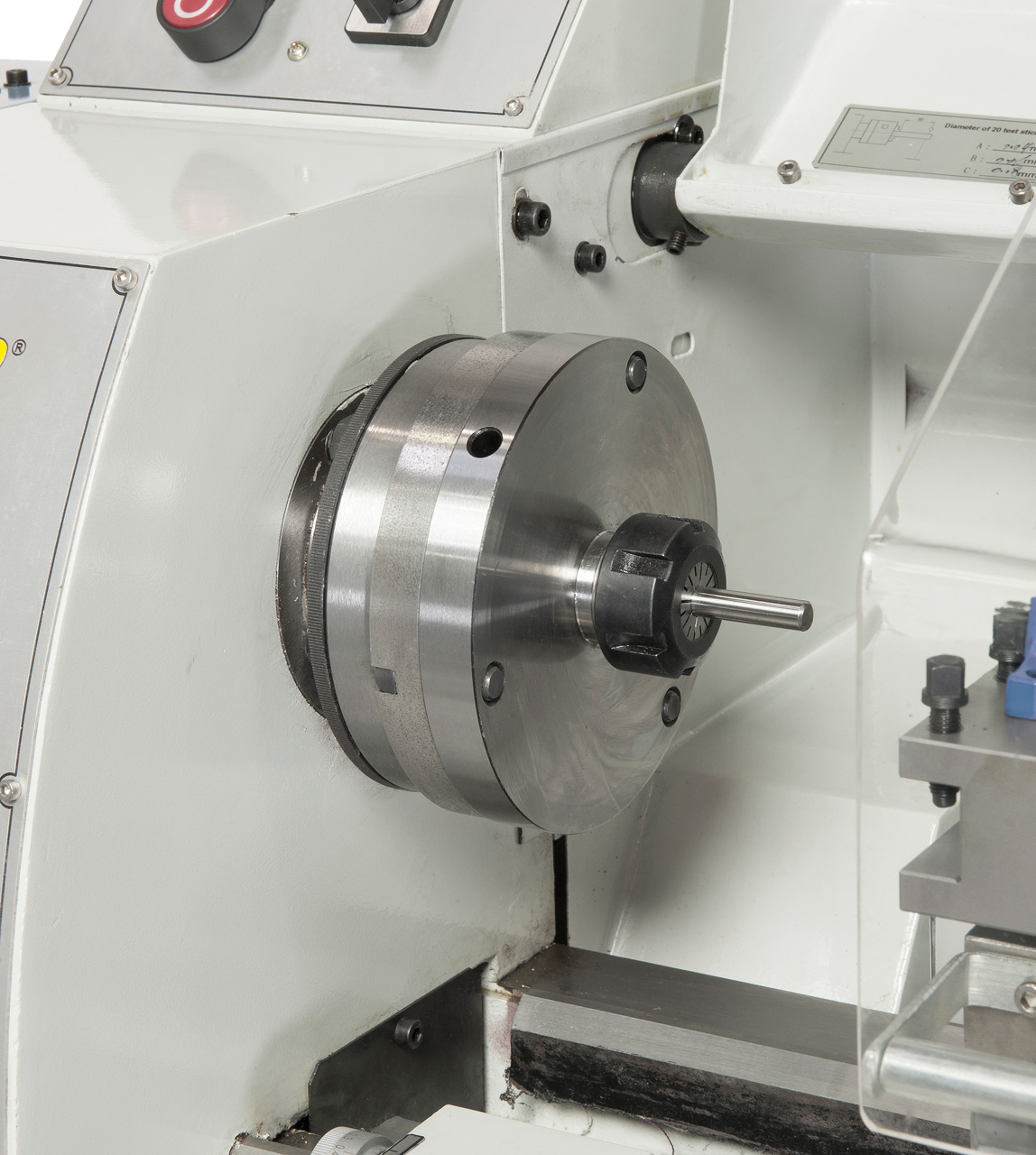

Das Spannzangenfutter ER 25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken, Spannbereich 1 - 16 mm.

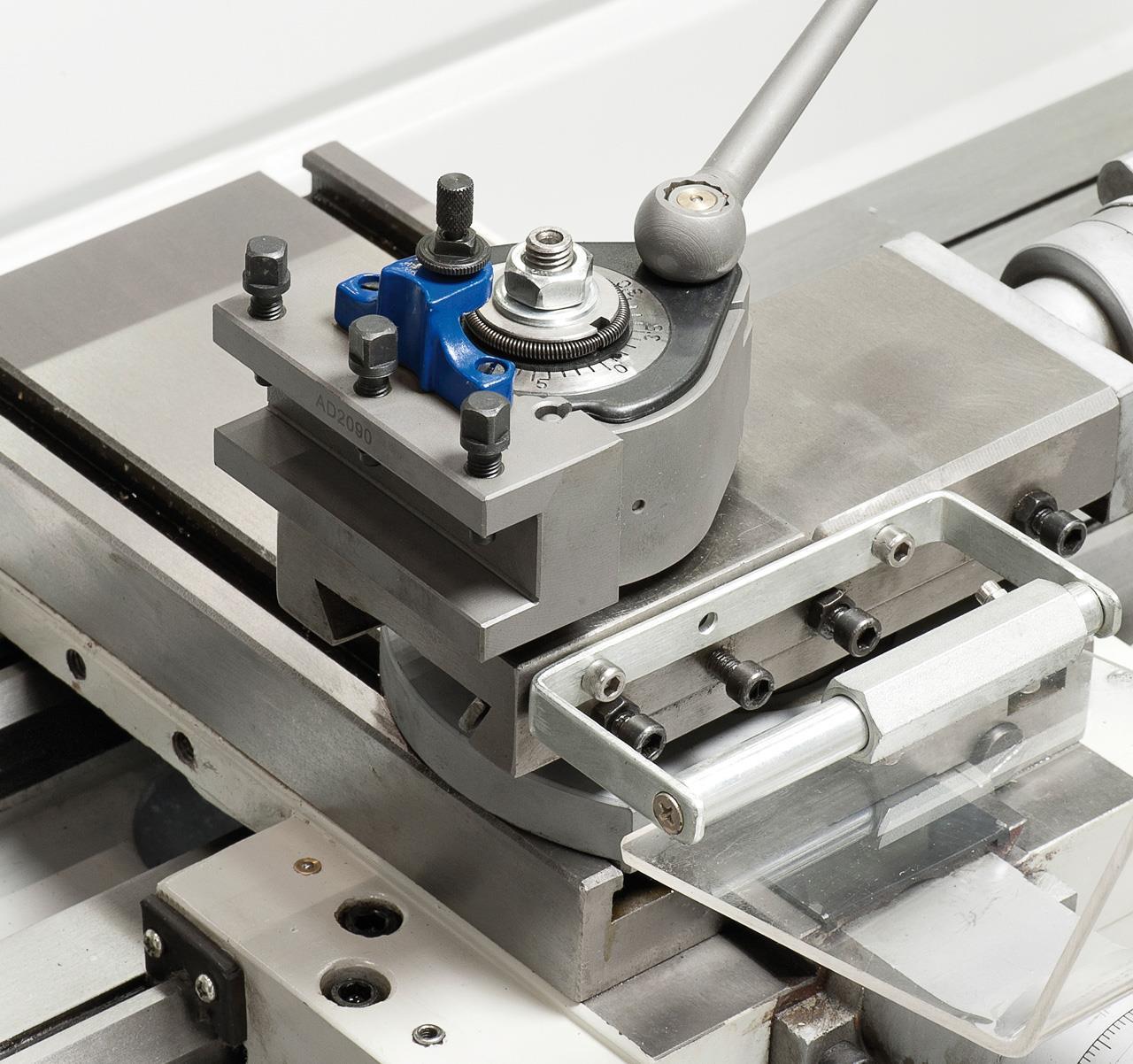

Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselstahlhalter ausgerüstet werden

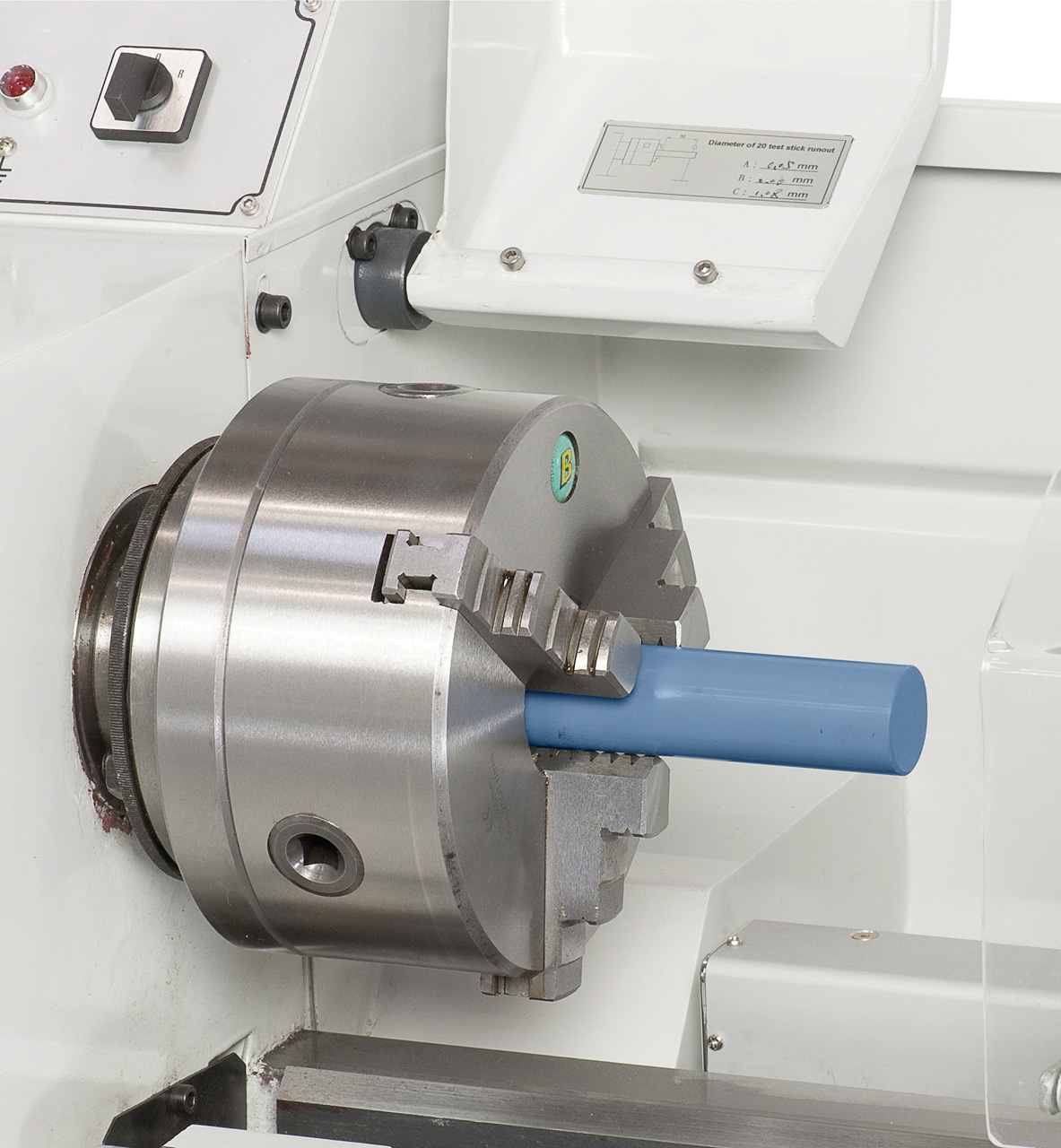

3-Backenfutter in Stahlausführung mit Dreh- und Bohrbacken im Lieferumfang enthalten

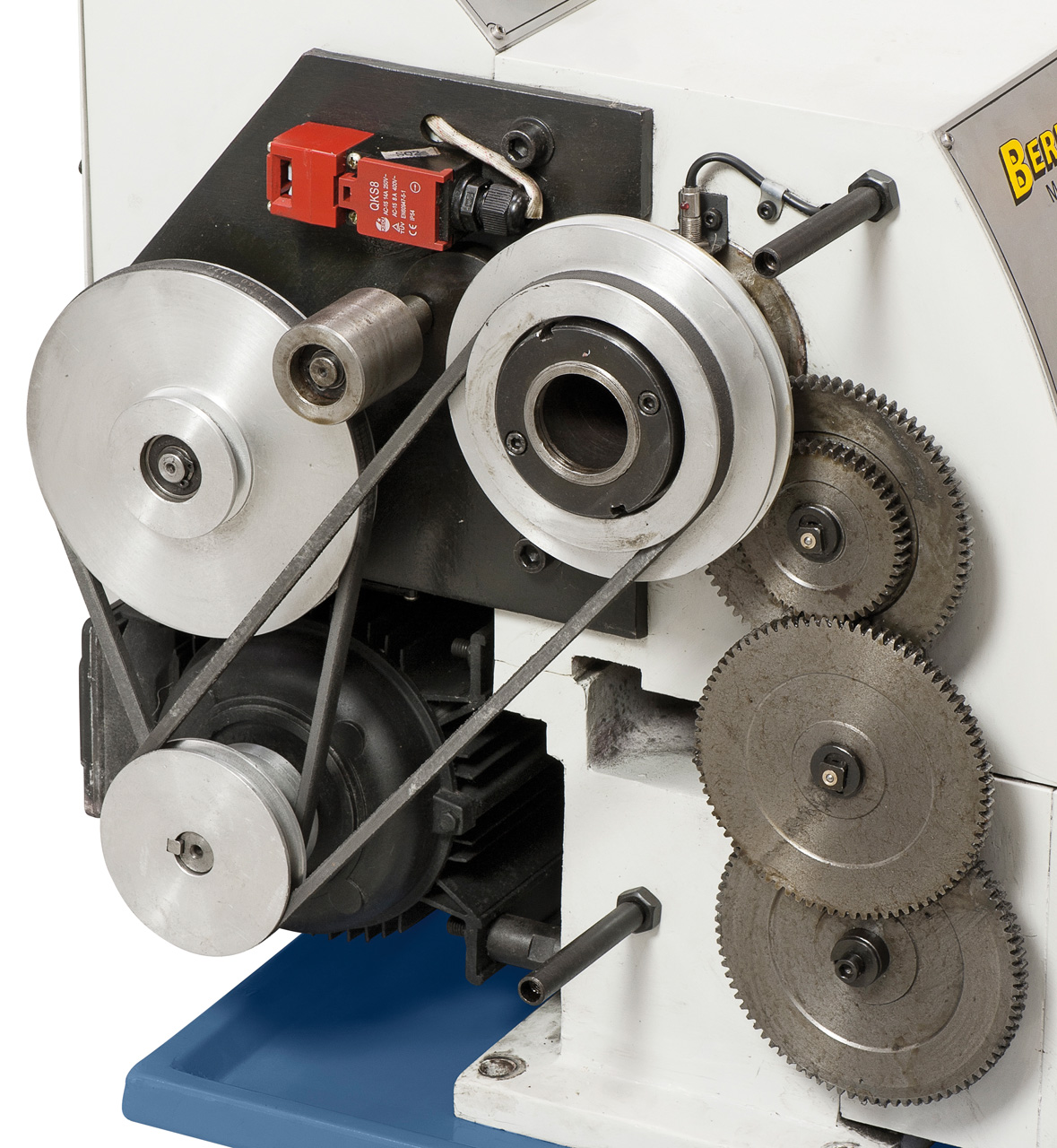

Einfaches Einstellen der Drehzahlstufe mittels Keilriemen
Beschreibung:Die Drehmaschine Profi 550 PRO-Serie ist aufgrund des hohen Drehzahlbereichs bis 3000 U/min sowie der umfangreichen Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität,....) das ideale Modell für den anspruchsvollen Anwender.
Features:
- Präzisions-Dreibackenfutter in Stahlausführung für Drehzahlen bis 3000 U/min serienmäßig
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
- Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)
- Erweiterter Einsatzbereich durch den nachrüstbaren Fräsaufsatz (Option)
- Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ? 0,015 mm
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Verschiebbarer Oberschlitten in x-Achsenrichtung
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Technische Spezifikation:
| Spitzenweite | 550 mm |
| Spitzenhöhe | 125 mm |
| Umlaufdurchmesser über Bett | 250 mm |
| Bettbreite | 135 mm |
| Spindelbohrung | 26 mm |
| Aufnahme in der Spindelbohrung | MK 4 |
| Drehzahlbereich, stufenlos | 30 - 450 / 150 - 3000 U/min |
| Bereich Längsvorschübe | (6) 0,06 - 0,32 mm/U |
| Bereich Planvorschübe | (4) 0,03 - 0,075 mm/U |
| Metrische Gewinde | (18) 0,2 - 3,5 mm |
| Zollgewinde | (21) 8 - 56 Gg/1' |
| Pinolenweg | 70 mm |
| Pinolenaufnahme | MK 2 |
| Motor-Abgabeleistung S1 100% | 1,5 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1210 x 610 x 450 mm |
| Gewicht ca. | 137 kg |
Lieferumfang:
- 3-Backenfutter PO3-125 mm Stahlausführung
- Futterflansch 125 mm
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Planschlitten mit Obersupport
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
Leichtgängiger Schlitten mit Obersupport und Vierfachstahlhalter, Handräder mit einstellbarer metrischer Feinskalierung
Das Spannzangenfutter ER 25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken, Spannbereich 1 - 16 mm.
Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselstahlhalter ausgerüstet werden
3-Backenfutter in Stahlausführung mit Dreh- und Bohrbacken im Lieferumfang enthalten
Einfaches Einstellen der Drehzahlstufe mittels Keilriemen
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
